Правильный монтаж радиатора отопления при разных схемах подключения

Содержание:

Схема обустройства отопительной системы
Последовательность выполнения работ
Что необходимо для монтажа
Правила замены
Разбор на сегменты
Несколько интересных советов
Процедура разборки
Разборка алюминиевого и биметаллического радиатора
Монтаж и подключение алюминиевых батарей
Подготовка комплектующих для установки батарей
Какой может быть обвязка из полипропиленовых труб
Как разместить батареи
Установка
Двухтрубные отопительные системы
Что необходимо для монтажа

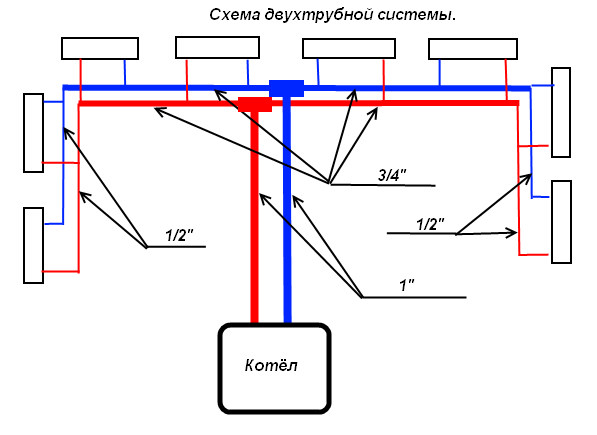

Схема обустройства отопительной системы

Основным элементом в каждой отопительной системе является нагревательный котел. Во многом схемы обвязки радиаторов отопления зависят от него. Если выбран нагревательный прибор напольного варианта изготовления, его не следует монтировать в верхней части отопительной конструкции, поскольку такое расположение снижает эффективности работы системы или даже способно привести к сбою в ее функционировании.

Обычно такие котлы не имеют устройств для отвода воздуха, а это нередко приводит к появлению воздушных пробок. Необходимо учитывать, что при отсутствии воздухоотвода, трубы подающего отрезка магистрали следует монтировать строго вертикально.

Узнать, имеет ли котел воздухоотводчик несложно – надо посмотреть, находятся или нет в его нижней части патрубки, которые предназначаются для подсоединения нагревательного прибора к отопительной системе. Подающую магистраль в этом случае соединяют с трубами обрата при помощи специального коллектора. Обычно патрубки имеются у газовых и электрических отопительных котлов настенного типа.

У некоторых моделей нагревательных агрегатов нет циркулярного насоса, расширительного бака и устройства регулировки давления. Все эти комплектующие элементы можно при необходимости приобрести и установить с учетом их месторасположения. Так циркулярный насос разумнее всего размещать на трубах обрата.

Что касается группы безопасности, то ее разрешается монтировать и на подающем отрезке контура, и на обратном (прочитайте: «Группа безопасности для отопления — делаем систему надежной «).

Когда делается обвязка батарей отопления полипропиленом, нужно учитывать тип системы, на которую предстоит устанавливать дополнительные компоненты. Если конструкция предусматривает естественную циркуляцию теплоносителя, то они вряд ли потребуются. В том случае, когда обвязка радиатора полипропиленом производится в конструкции с принудительной циркуляцией, нужно будет дополнительно использовать как циркулярный насос, так и другие элементы. После этого для проверки качества системы производят опрессовку радиаторов отопления.

В квартирах с центральным теплоснабжением сейчас принято устанавливать биметаллические радиаторы, а в частном домостроении более распространена обвязка алюминиевого радиатора или стальной отопительной батареи.

Последовательность выполнения работ

Онлайн калькулятор для расчета количества секций радиатора отопления по площади помещения

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

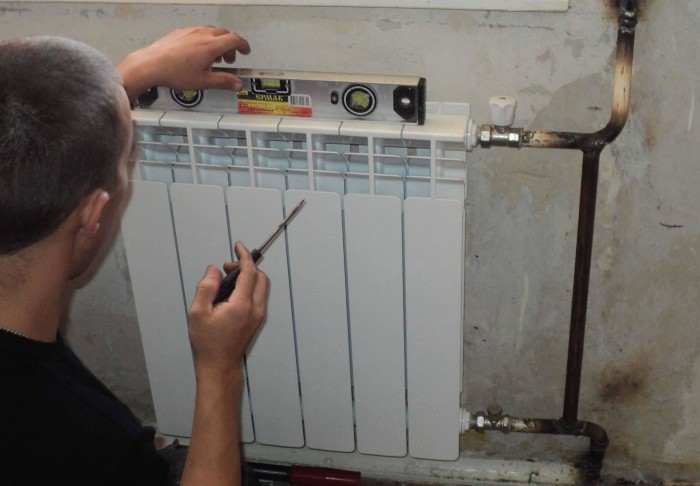

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

Что необходимо для монтажа

Как правильно выбрать и ставить кран для радиатора системы отопления

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Правила замены

Термоголовка для радиатора отопления: виды, принцип работы + правила установки

Бывают случаи, когда радиаторам необходима замена.

Это может произойти в двух ситуациях:

поломка батареи;
замена старых радиаторов на новые.

В случае поломки обязательно необходимо оповестить ЖЭК и ДЭЗ. Представители данных организаций обязаны посетить квартиру, провести осмотр и подтвердить, что восстановить старый радиатор невозможно, и требуется его замена.

Может случиться так, что при ремонте либо по другим причинам жильцы приняли решение заменить старые радиаторы отопления на более современные модели. В этом случае собственник должен быть готов пройти согласовательные мероприятия. Без согласия управляющей компании и подтверждающих данный факт документов замену батарей производить нельзя.

В первую очередь могут измениться параметры отопительной системы всего дома. Кроме того, для того чтобы установить новый радиатор, требуется перекрыть весь стояк, а данное действие могут произвести исключительно сотрудники управляющей компании. Если сделать это самостоятельно, нарушителю может грозить немалый штраф. Но также нужно узнать температурный режим, что прямым образом повлияет на то, сколько тепла будет отдавать устройство, и, соответственно, на благоприятный микроклимат в помещении.

После оформления всех документов можно закупать необходимые элементы и приборы. Далее согласовывается дата установки, в соответствии с которой проводятся работы. Специалисты помогут правильно подключить, настроить и запустить систему отопления.

Разбор на сегменты

Чтобы правильно разобрать алюминиевый радиатор, вам понадобится специальный инструмент — ниппельный ключ, который делается именно для этой работы. В магазинах его, как правило, нет, поскольку он представляет собой продукт ума и труда работников сантехнической сферы. Добыть его можно двумя способами.

Первый — попытать счастья на местном рынке (если таковой имеется), где продаются различные подержанные инструменты и прочие полезные в хозяйстве вещи. Вполне вероятно, что там вы найдете искомое, причем по приемлемой стоимости. Второй вариант — обратиться в любую мастерскую, занимающуюся сантехническими работами, и попросить у них ниппельный ключ в аренду.

Когда ваши поиски успешно завершатся, можно заняться непосредственно разборкой оборудования. Для этой процедуры существует определенный порядок.

Первое, что нужно сделать — перекрыть воду в стояке, к которому подключен радиатор, и слить из системы теплоноситель. Если вы являетесь владельцем частного дома, то можете сделать это своими руками. Если же вы имеете дело с централизованной системой отопления, то такие вопросы могут решаться только через организацию, управляющую зданием. Для этого необходимо написать заявление и затем дождаться прихода специалиста. К слову, в случае проживания во многоквартирном доме вы можете производить подобные работы только в тот период, когда отопительный сезон уже закончен. В противном случае вы просто не сможете получить разрешение, поскольку остановка системы централизованного отопления принесет холод не только в вашу, но и в соседские квартиры.
После того как вы разобрались с отключением воды в системе, поставьте под места соединения радиатора и магистрали емкости для сбора остатков теплоносителя, который будет вытекать в процессе отделения оборудования.
Открутите фитинги, соединяющие батарею с магистралью. Заодно проверьте их состояние. Если вы заметите какие-либо недочеты — трещины или «сглаженную» резьбу — то лучше заменить эти элементы на новые. Только учтите, что с алюминиевыми радиаторами сочетаются далеко не все металлы. Например, фитинги из латуни или меди использовать категорически нельзя, так как из-за этого может возникнуть электрохимическая реакция, которая повлечет за собой начало коррозийных процессов.
После отсоединения снимите радиатор с удерживающих его кронштейнов.
Теперь пришло время использовать тот самый инструмент, над добычей которого вы в свое время изрядно потрудились. Ниппельный ключ нужно ввести в батарею ровно до того места, которое собираетесь демонтировать. Затем необходимо попасть концом инструмента в предназначенное для этого отверстие на соединительном элементе. После того как вам это удалось, поверните гайку в нужном направлении на пол-оборота. Вообще, для этого этапа желательно пригласить помощника, который будет фиксировать радиатор на одном месте, пока вы возитесь с соединениями. Итак, провернули гайку на пол-оборота, переходите к той, которая расположена на противоположной стороне, и там повторите ту же операцию. Таким образом, понемногу откручивая каждый элемент поочередно, вы сможете полностью отделить одну секцию от другой. Будьте внимательны и терпеливы — каждую гайку нужно поворачивать именно понемногу, примерно на 5–7 мм. В противном случае секцию может сильно перекосить, результатом чего станет повреждение элементов радиатора, и возникнет необходимость их замены.
После откручивания нужных гаек снимите сегмент, а затем проведите проверку всех прилагающихся к нему прокладок. Качество и состояние резиновых уплотнителей играет важную роль. Деформированные прокладки могут вызвать появление протечки. Поэтому в случае малейших сомнений в их пригодности лучше заменить эти элементы на новые. Причем желательно приобрести прокладки из паронита, поскольку этот материал лучше всего себя зарекомендовал. Если нет такой возможности, то попробуйте найти хотя бы силиконовые уплотнители. Резиновые же ставить не рекомендуется, так как они быстро выходят из строя.

Несколько интересных советов

Если принято решение поменять отслужившие батареи, не помешает подумать об установке крана, обычного или с термоголовкой. В первом случае можно вручную регулировать поток теплоносителя, во втором – это будет выполняться автоматически. Но если на радиатор поставили терморегулятор, его не нужно закрывать декоративным экраном.

Термоголовка на запорном кране дает возможность изменять количество теплоносителя, чтобы температура в комнате всегда была достаточно высокой

Это приведет к искажению данных при замерах температуры. Стоит отметить, что терморегуляторы можно ставить только при однотрубных системах. В любом случае на входе и выходе из радиатора нужно поставить хотя бы запорные краны, если они отсутствуют.

Это позволит отключить радиатор от системы, чтобы прочистить или заменить его, независимо от сезона. Тепловая мощность, отраженная в техпаспорте батареи, не всегда соответствует заявленной. Если сделать число секций на 10% больше, можно улучшить ситуацию.

Процедура разборки

Разъединить прикипевшие межсекционные стыки очень непросто. В некоторых случаях они прикипают так сильно, что бессильными оказываются даже значительные физические усилия. В подобных ситуациях стыки перед разборкой прогреваются с помощью паяльной лампы или фена.

Как разобрать радиатор отопления из чугуна:

Чугун прогревают паяльной лампой до тех пор, пока он не начнет издавать малиновое свечение. После этого можно начинать процедуру разборки.
Первым делом необходимо вывернуть заглушки.
Радиаторный ключ подводится к верху батареи: его головка должна попасть на участок отвинчивания ниппель-гайки. На торце секции нужно с помощью мела отметить круг расположения стержня инструмента.
Сплющенная часть вставляется в нижний внутренний паз. Далее, перемещая инструмент в нужном направлении, доводят его до отмеченного круга.

Перед началом операции важно выяснить, в какую сторону необходимо проводить скручивание секций. При наличии ниппельной гайки ее по очереди накручивают на правый и левый торец батареи: это дает возможность определиться с направлением вращения ниппеля

Если резьба сдвинется, полное откручивание производить не следует. Чтобы избежать перекосов, верхний и нижней ниппели нужно поочередно отвинчивать на один полный оборот.

Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ

Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

https://youtube.com/watch?v=CFOkZ07OeYE

Монтаж и подключение алюминиевых батарей

Подключение алюминиевых радиаторов начинается с разметки участков для крепления кронштейнов. При выборе места для монтажа радиаторов нужно учесть следующие моменты: расстояние прибора от подоконника должно составлять 10 см, от пола – около 12 см, а от стены – 3-5 см. Соблюдение этих расстояний позволит добиться максимально эффективной теплоотдачи.

Чтобы дополнительно снизить уровень теплопотерь, стоит заранее продумать ряд моментов: радиатор может устанавливаться в специальной нише или закрываться декоративным экраном. Кроме того, на теплоотдачу влияет то, как выполнено соединение алюминиевых радиаторов с трубопроводом отопительной системы.

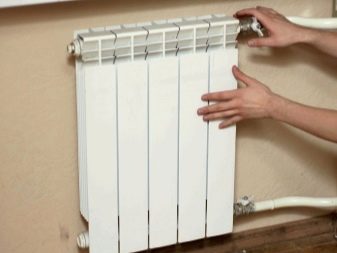

Продумав все нюансы установки радиаторов, нужно зафиксировать на стенах кронштейны, к которым подвешивается радиатор. Кронштейны должны располагаться таким образом, чтобы их крюки находились точно между секциями радиаторов. Установленный радиатор нужно проверить на выравнивание и при необходимости скорректировать его расположение кронштейнами.

Подготовка комплектующих для установки батарей

Чтобы установка батарей отопления в частном доме не вызывала проблем, нужно запастись набором материалов и инструментов. Понадобятся элементы запорной арматуры (краны, вентили, клапаны и терморегуляторы), переходники, кронштейны с уголками и байпасы. Лучше всего приобретать все эти детали в соответствии с заранее составленным проектом отопительной системы.

Трубы могут соединяться как при помощи сварки, так и посредством резьбы. Сварочные швы отличаются надежностью и прекрасно подходят для сложных ситуаций (например, в старых домах, где возможность нарезки резьбы на трубах отсутствует). В свою очередь, резьбовое соединение требует меньших трудозатрат, но собранные таким образом детали плохо выдерживают механические нагрузки и вибрацию. Впрочем, современные отопительные системы очень часто выполняются из пластиковых изделий, для которых не требуется даже сварка.

Какой может быть обвязка из полипропиленовых труб

Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.

Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:

какая отопительная схема используется (однотрубная система или двухтрубная);
какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.

по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.

Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.

обычно в такой системе используется последовательное подключение радиаторов;

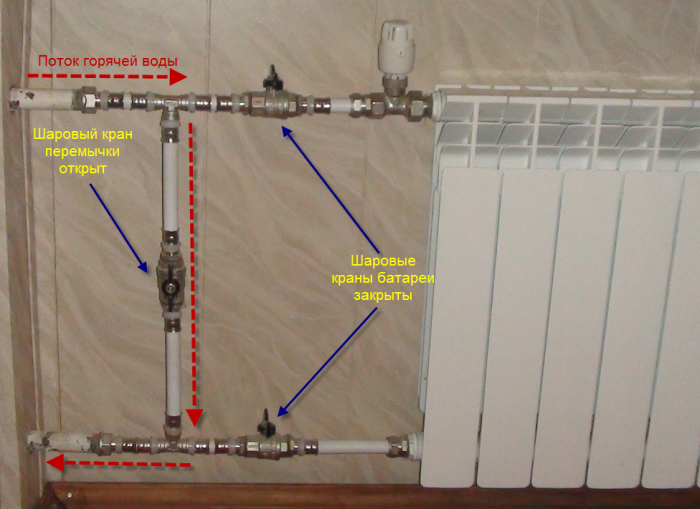

перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.

используется, как параллельное, так и последовательное подключение батарей;
оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.

Как разместить батареи

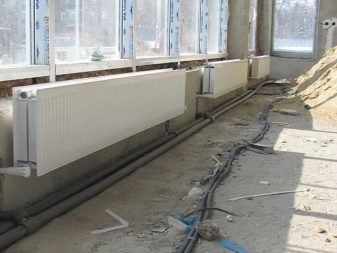

В первую очередь рекомендации касаются места установки. Чаще всего отопительные приборы ставят там, где потери тепла самые значительные. И в первую очередь это окна. Даже при современных энергосберегающих стеклопакетах именно в этих местах теряется больше всего тепла. Что уж говорить о старых деревянных рамах.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Если под окном не стоит радиатор, то холодный воздух опускается вдоль стены, и распространяется по полу. Ситуацию меняет установка батареи: теплый воздух, поднимаясь вверх, предотвращает «стекание» холодного на пол. Нужно помнить, что для того чтобы такая защиты была эффективной, радиатор должен занимать не менее 70% ширины окна. Эта норма прописана в СНиПе. Поэтому при выборе радиаторов имейте в виду, что маленький радиатор под окном не даст должного уровня комфорта. В этом случае по бокам останутся зоны, где холодный воздух будет сходить вниз, на полу будут холодные зоны. При этом окно может часто «потеть», на стенах в том месте, где будет сталкиваться теплый и холодный воздух, будет выпадать конденсат, появится сырость.

По этой причине не стремитесь найти модель с самой высокой теплоотдачей. Это оправданно только для регионов с очень суровым климатом. Но на севере даже из самых мощных секций стоят большого размера радиаторы. Для средней полосы России требуются средняя теплоотдача, для южных — вообще нужны низкие радиаторы (с небольшим межосевым расстоянием). Только так вы сможете выполнить ключевое правило установки батарей: перекрыть большую часть оконного проема.

Эффективно будет работать батарея, установленная возле дверей

В холодном климате есть смысл устроить тепловую завесу и возле входной двери. Это вторая проблемная зона, но характерна она больше для частных домов. Может такая проблема возникать в квартирах первых этажей. Тут правила просты: нужно ставить радиатор как можно ближе к двери. Выбираете место в зависимости от планировки, также учитывая возможности подводки труб.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

На 1 квадратный метр помещения берется 100 ватт тепла;
В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Низкие зимние температуры увеличивают потребность в тепле.

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Комплект для подключения радиатора.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
Они монтируются компрессионными фитингами с использованием пары разводных ключей.

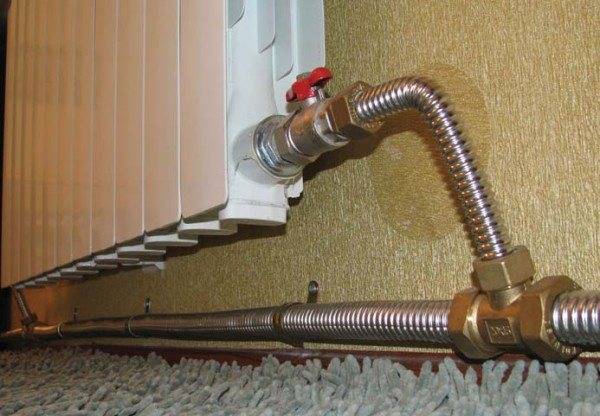

Радиатор на фото подключен гофрированной нержавеющей трубой.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

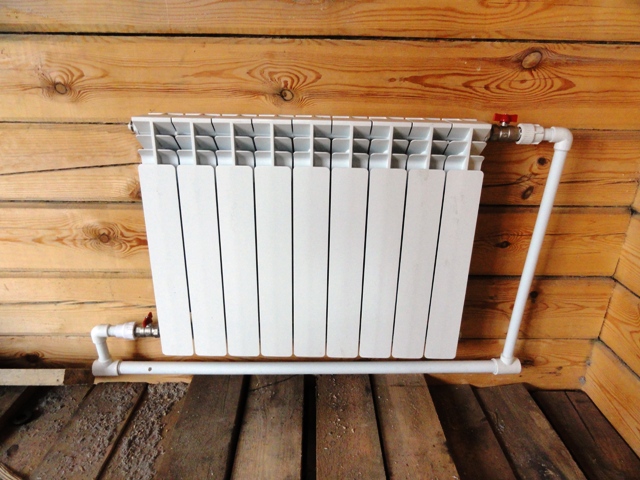

Диагональное подключение позволит прогреть максимальное количество секций.

Двухтрубные отопительные системы

Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.

Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.

Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.

Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.

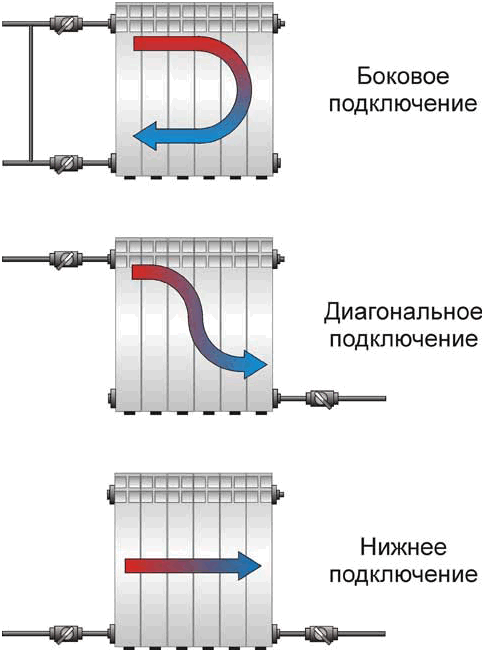

При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.

Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.

Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком

Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.

Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
