Монтаж секционных ворот дорхан самостоятельно: порядок действий

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

• Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
• Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
• Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
• Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
• Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
• Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Самостоятельное изготовление

Можно не приобретать комплект для изготовления ворот, а создать данную конструкцию собственными силами. Этот вариант подходит тем людям, которые обладают навыками в области строительства и имеют достаточно свободного времени

Важно понимать, что подобная работа сложная и кропотливая. Чтобы создать секционные ворота своими руками, необходимо выполнить такие действия:

• изготовьте сварную раму (с ее помощью вы закрепите полотно);
• установите прочные направляющие;
• используя уголки, сварите вертикальные направляющие, затем изготовьте горизонтальные;
• возьмите раму и приварите к ней кронштейны для установки роликов;
• выдерживая небольшой угол, расположите направляющие;
• произведите установку механизма противовеса.

Подготовительные работы

После замера проема монтируют направляющие рельсы

Собрать гаражные секционные ворота Алютех по силам человеку, имеющему элементарные навыки в работе с бытовыми инструментами. Главной проблемой является не процедура сборки, а основание. Критерия тут два — правильность геометрии и плотность, так как практически все гаражи сегодня строятся из газобетона.

Пошаговый процесс подготовки к установке своими руками:

1. Провести замеры по вертикали, горизонтали и диагонали. Показатели по соответствующим линиям не должны различаться более чем на 5 мм.
2. Если стены толстые и сделаны из плотного материала, выровнять их цементным раствором, используя маяки и правило.
3. При необходимости, если несущие конструкции тонкие, неровные и непрочные, сварить рамную конструкцию из наружного и внутреннего контура. Зафиксировать ее анкерными болтами увеличенной длины.
4. Заполнить щели цементным раствором или монтажной пеной с нулевым расширением.

Гаражные ворота имеют толщину 40-45 мм, благодаря чему они не промерзают. Исходя из этого, необходимо избавиться от боковых просветов. Сама конструкция будет подогнана под существующий проем, если он сделан не под стандарт.

Для изготовления каркаса нужно использовать профильную трубу с толщиной стенки не менее 6 мм. Легкость конструкции кажущаяся, ощущение возникает из-за легкости ее передвижения, которую обеспечивают механизмы балансировки.

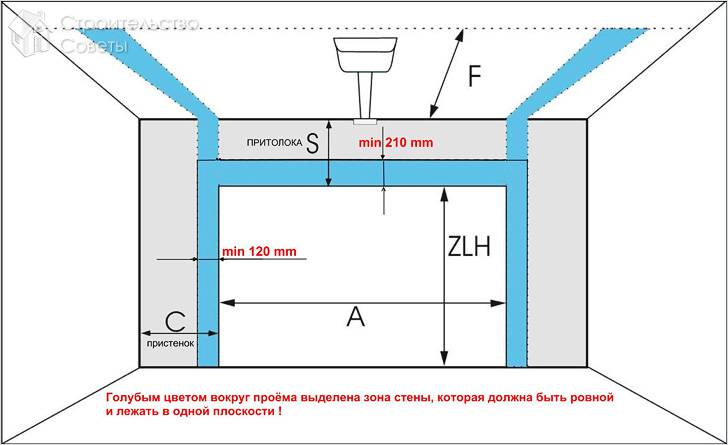

Подготовка

Перед приобретением ворот, изготовленных компанией Doorhan, необходимо провести их тщательный анализ и подготовительные работы в месте установки.

Зачастую пригаражной территории бывает недостаточно для установки полюбившегося типа ворот. Необходимо правильно оценить ситуацию (сделать расчеты и замеры всех параметров, уточнить, как будет выглядеть конструкция в сборке).

В начале работы следует замерить высоту потолка (каркас крепят к нему) в гараже, а также глубину строения. Затем измеряют, насколько широки простенки. После нужно выяснить, каково расстояние между верхней точкой гаражного проема и крышей (может быть не более 20 см).

Проем проверяется на отсутствие дефектов. Трещины и неровности следует устранить, замазав их раствором, а после выровнять все неровности штукатуркой. Делать это следует с двух сторон проема – внешней и внутренней. От качества подготовленного основания будет зависеть весь дальнейший комплекс работ.

В состав комплекта входят следующие механизмы: наборы деталей для крепления и направляющих профилей; торсионный двигатель; сэндвич-панели.

Самостоятельно установить приобретенные ворота, натянуть тросы, программировать автоматику можно при наличии инструментов:

• рулетки и набора отверток;
• строительного уровня;
• дрели с набором сверл и насадок;
• клепального инструмента;
• молотка;
• гаечных ключей;

• электролобзика;
• ножа и пассатижей;
• шлифовальной машинки.
• маркера;
• приспособления для крепежа профилей;
• шуруповерта и бит к нему;
• набора гаечных ключей;
• инструмента для накручивания витков пружины.

Одетым надо быть в спецовку, защитные перчатки и очки.

Все монтажные, сварочные работы, а также электрические подключения проводят только исправными электроинструментами.

Монтаж ворот

Чтобы установить секционные гаражные ворота своими руками, Вам понадобятся чертежи проекта. Для разработки можно обратиться за помощью к специалистам в конструкторское бюро, либо заняться этим самостоятельно. На схеме должно быть отмечено, какой размер конструкции планируется, какими дополнительными деталями она должна быть оснащена.

Фото — Схематическое изображение секционных ворот

В проекте должно учитываться:

1. Габариты постройки;
2. Нормы помещения. Минимальные размеры ворот: от проема дверей до стены – от 170 мм, параметры притолока – до 150 мм, ширина проема — до 10-12 метров (промышленные могут быть значительно больше), высота гаража – до 6 метров, длина – больше высоты, оптимальная величина определяется по высоте;
3. Ручной или электропривод;
4. Муфтовые соединения для предохранения конструкции от обрыва тросов;
5. Способ открытия ворот (подъем или сдвиг).

Фото — чертеж секционных ворот

Самому соединять полотна довольно трудно, кроме того нет гарантии в прочности сцепления, лучше купить секционные ворота, а после установить их и раму своими руками. После снятия и проверки замеров, можно начинать монтаж. Для начала очистите поверхность стен от штукатурки и краски, при помощи угломеров проверьте углы на геометрическую точность. После в обозначенных на чертеже местах, нужно установить рамы.

Фото — промышленные секционные ворота

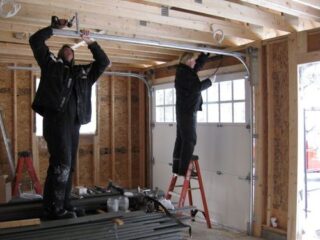

Первыми устанавливаются вертикальные несущие профили. Они закрепляются на стене при помощи монтажных саморезов с длинной ножкой. После, ориентируясь по вертикальным несущим, крепятся горизонтальные профиля. Между «рельсами» нужно строго держать угол в 90 градусов, иначе ворота не смогут подниматься. Далее нужно установить ворота.

Чтобы это сделать, Вам нужно ознакомиться с инструкцией к секционной конструкции. Многие производители (Alutech – Алютех, Doorhan – Дорхан, Термолайт или Hormann), довольно подробно описывают пошаговую систему работы.

Фото — Виды промышленных ворот Алютех

После установки секционного полотна, нужно закрепить на нём дополнительные элементы. Это ручки, петли, замок. Мы советуем покупать качественные замки и дополнительно к ним засовы, которые помогают защитить Ваше имущество. Далее нужно начинать монтаж пружин, отвечающих за систему открытия и закрытия ворот. Для ограничения хода полотна используются ограничители, которые устанавливаются в самом конце работы.

Если у Вас были монтированы ворота подъемно секционные своими руками с автоматической функцией открытия, то после их крепления начинается установка электропривода. Чтобы корректно его подключить, Вам также нужно внимательно ознакомиться с инструкцией к конкретной модели устройства.

Монтаж секционных ворот своими руками осуществляется за один день, если заранее куплены все элементы конструкции и произведен её расчет. Продажа такой конструкции осуществляется в специальных строительных магазинах. Там Вы сможете купить секционные распашные, подъемные или сдвижные ворота для гаража, купить набор с калиткой или без неё.

Фото — автоматические секционные ворота

Изготовление конструкции самостоятельно

Если владелец гаража решит делать секционные ворота самостоятельно, он должен учитывать определенные важные факторы:

• Некоторые сложные детали, которые будут необходимы для сборки, невозможно изготовить без специального оборудования.
• Подобные самодельные порталы имеют определенные недостатки: они достаточно тяжелые, холодные, и будут пропускать ветер внутрь помещения.
• Утеплять рулонное полотно автогаража можно только специальными уплотнителями.
• Если ворота не утеплить, то утраченное тепло и оплата отопления помещения будут преобладать над выгодой, полученной от изготовления портала самостоятельно.

Большинство умельцев для утепления секций используют пенопластирол, или минерально-ватное волокно, но это практически не уменьшает потери тепла из-за сквозняков.

Монтаж изделия в высоком помещении

Из-за больших трат на материалы и оплату работы токаря за изготовление направляющих балок, вала, полотна и пружин, а также транспортных расходы и стоимости покраски (в сравнении с производством конструкции на специализированном предприятии), можно приобрести уже готовый комплект ворот гаража (по принципу «сделай сам»), и самостоятельно их установить.

Подготовка к сборке конструкции

Установка ворот: как подготовиться

Монтаж секционных ворот может проходить в любых помещениях, с любыми проемами и крышами различного наклона. Ворота могут открываться под прямым углом, вертикально (верхнее открытие), под уклоном.

Смонтировать ворота не трудно, и времени на это может уйти от двух до шести часов. Все будет зависеть от количества секций.

Если ворота куплены отдельно, без заказа установки, то к ним прилагается подробная инструкция, которую нужно изучить и проверить наличие всех составляющих.

Инструменты для установки секционных ворот:

1. Набор гаечных ключей.
2. Уровень.
3. Плоскогубцы.
4. Рулетка.
5. Дрель.
6. Молоток.

1. Подготовка дверного проема, его укрепление и оштукатуривание при необходимости.
2. Сборка секционных ворот.
3. Монтаж.
4. Проверка правильности установки ворот.

Перед тем как начать установку, нужно проверить проем, в который ворота будут монтироваться. Он должен отвечать следующим требованиям: заплечники и притолоки должны быть в одной плоскости, проемы надо оштукатурить, горизонтали и вертикали должны быть по уровню.

Какие вариации встречаются

Ворота различаются по типу управления:

Открывание ворот на автомате исполняется при помощи электропривода. Помимо этого автоматические секционные ворота делятся на:

• ворота с ДУ;
• ворота, имеющие стационарное управление с пульта;

Есть наиболее современные модели, дистанционное управление которыми производится с мобильного телефона.

Во всех гаражных секционных воротах присутствует пружинный механизм, который помогает открыть ворота вручную.

Кроме этого, ворота могут быть с утеплителем или холодного типа. Утепленные ставят в отапливаемых гаражах, и при этом они очень хорошо изолируют помещение от уличного холодного воздуха.

Ворота холодного типа устанавливают на автомобильных стоянках, в гаражах без отопления.

Дополнительные элементы для расширения функционала

Каждый покупатель может дополнить конструкцию ворот на свое усмотрение, чтобы использование стало еще более комфортным. Один из таких дополнительных элементов – калитка.

Калитки открываются только наружу и могут комплектоваться линейными доводчиками, вмонтированными датчиками положения, козырьками для защиты от дождя, антивандальными ручками из металла, устройствами для исключения провисания створок. Калитка может быть с плоским порогом (высота 20 м), высоким или в стандартном исполнении (145 и 100 мм соответственно). От попадания пыли внутрь помещения надежно защитит двойная щетка, установленная в нижней секции калитки.

Секционные ворота с калиткойКалитка с высоким порогом

«Умная» автоматика не позволит открыть ворота, если будет распахнута дверь калитки. Это гарантирует дополнительную безопасность и надежность всей конструкции в целом.

Калитка в гаражные ворота

Калитка позволяет экономить ресурсы секционных ворот (у каждой заводской конструкции есть определенный запас прочности, выражающийся в гарантированном числе подъемов и опусканий створки). Если необходимо просто попасть внутрь гаража, не обязательно приводить в движение подъемный механизм ворот. Таким образом, не только экономится электроэнергия, но и тепло остается внутри помещения.

Гараж на два автомобиля. Ворота с калиткой и без

Обрамление калитки обычно предлагается в двух оттенках: серебристом и сером. Впрочем, всегда можно заказать окрашивание в любимый цвет.

Встроенная калитка, вид изнутри

Не нравится калитка? Смело устанавливайте боковую дверь. Входная конструкция монтируется в отдельный проем рядом с воротами. Выгодные преимущества двери:

• многообразие типов монтажа;
• широкая цветовая палитра дверей, коробок, фурнитуры;
• возможность дополнить дверное полотно классическими или панорамными окнами, доводчиком, вентиляционными решетками.

Тандем ворот и двери дополнит и украсит фасад здания.

Секционные ворота и боковая дверь

В классическом варианте секционное полотно глухое, но если необходимо снизить расходы на освещение гаража в дневное время, то стоит выбрать ворота с окнами.

Так, например, компания «Алютех» предлагает круглые (диаметр 322 мм), квадратные (322х322 мм) и прямоугольные (522х322 мм) окна с акриловым однокамерным стеклопакетом толщиной 18 мм.

Дополнительные декоративные элементы для прямоугольных окон:

• комплект вставок «рассвет»;
• вставка «прямой крест».

Оконные рамы и вставки изготавливаются белого и коричневого оттенков.

Цены на ворота

ворота
Декоративные накладки на окнаВоротное полотно и дополнительная дверь оснащены окнами. Для декорирования применены вставки «рассвет»

Не стоит забывать о замках. Элемент, который часто входит в базовую комплектацию – задвижка. Актуально при наличии дополнительного входа в гараж, так как задвижку можно закрыть и открыть только изнутри помещения.

Задвижка для запирания ворот изнутри

Замок «Антипаника» для калитки позволит открывать ее изнутри простым нажатием ручки, даже если снаружи замок был закрыт на все обороты.

Устройство экстренного открывания дверей для секционных ворот

Чтобы открывать и закрывать ворота, находясь на улице, лучше выбрать замок ригельного типа или установить комплект автоматики. Например, комплект автоматики Alutech An-Motors серии ASG обойдется в 9360 – 10 490 рублей.

Замок ригельного типаПривод AnMotors ASG 600 3KIT-L

Современная автоматика работает даже при температуре минус 20 градусов.

Если в регионе наблюдаются частые перебои с электроснабжением, рекомендуется установить внешнюю разблокировку электропривода (например, «Алютех» предлагает комплект механизма разблокировки в качестве дополнительно опции всего за 915 рублей). Установив этот элемент, можно быть полностью уверенным, что ворота не будут заблокированы при очередных перебоях электроэнергии. Впрочем, если в гараж есть дополнительный вход, то открыть ворота будет легко с внутренней стороны.

Механизм разблокировки электропривода

Монтаж конструкции

Когда подготовка проема окончена, можно переходить к непосредственной установке ворот. Компания «Алютех» предлагает предельно понятные видео-инструкции для самостоятельной сборки. Однако, они рассчитаны на опытного пользователя инструментами и предполагают, что до установки ворот вы уже имели дело со сборкой механических конструкций.

Компания «Алютех» предлагает несколько видов монтажа, использование которых зависит от типа конструкции вашего гаража:

Секционные ворота доставляются на объект в разобранном состоянии. Перед началом сборки полотна необходимо подготовить площадку и инструмент. Для этого понадобится:

• перфоратор;
• шуруповерт;
• победитовые сверла;
• рулетка;
• уровень;
• саморезы, дюбеля и анкеры.

Отметим, что все необходимые инструменты монтажники привозят с собой.

В начале работы сборщик размечает проем мерной планкой. Далее собирает вертикальные направляющие и крепит на них уплотнитель.

Точное выставление вертикали дверного проема — залог будущей бесперебойной работы конструкции. При сборке монтажники в первую очередь крепят вертикальные направляющие, затем горизонтальные и концевые.

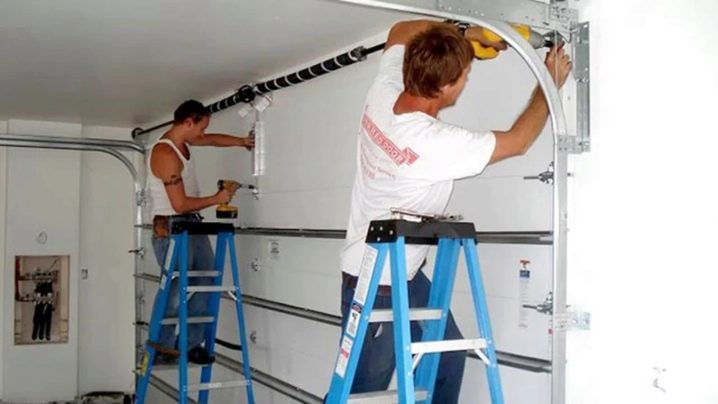

Горизонтальные направляющие монтируются к потолку двумя кронштейнами на расстоянии 900 мм от угла и 300 мм от задней перемычки. После этого крепится торсионный механизм с роликами и петлями. Когда конструкция собрана и проверена уровнем, приступают к сборке полотна.

Обратите внимание, что полотно собирается снизу-вверх. Каждая секция сэндвич-панели крепится уключинами с четырьмя саморезами

Для крепления полотна необходимы саморезы 6.3х16. Используются только подходящие материалы для сборки конструкции, запрещено использование саморезов со сверлом

Каждая секция сэндвич-панели крепится уключинами с четырьмя саморезами. Для крепления полотна необходимы саморезы 6.3х16. Используются только подходящие материалы для сборки конструкции, запрещено использование саморезов со сверлом.

После сборки полотна специалисты устанавливают уравновешивающие пружины и оснащают ворота автоматикой. Перед подключением мотора конструкцию проверяют вручную.

Как увеличить срок службы

Чтобы ворота прослужили много лет, надо правильно их устанавливать. Все погрешности стоит устранять во время монтажных работ и тщательно подготавливать помещение к установке.

Многие считают, что с помощью монтажной пены можно быстро устранить все погрешности. Это не так. Если обнаружены отклонения от замеров или проседание, пена не поможет. Стоит воспользоваться металлическими подкладками.

Все работы должны выполняться строго по инструкции. Детали необходимо крепить там, где указано, а не в любом удобном месте «на глаз».

Обязательно после монтажа провести регулировку кронштейнов. И не забывать о финальной проверке. Все недостатки лучше исправить в момент установки, чем ремонтировать конструкцию.

Все этапы подробно расписаны в инструкции. Если все делать правильно, то ворота будут служить очень долгое время.

Сборка ручки

В комплект для ручного поднятия и опускания сэндвич-панелей входит пружинный запор и ручка. Человек тянет за трос, и механизм приводится в действие. Пошаговая инструкция:

1. Сначала закрепляют ручку. На ней есть отверстия для крепежных элементов, которые устанавливают на нижнюю секцию. Для этого извлекают декоративный корпус на самой ручке, отверстия подгоняются под полотно, ставят болты, которые сильно затягивают. Крышку устанавливают в исходное положение.
2. Пружинную задвижку приделывают на высоту 3 секции от пола. В направляющей изготавливают отверстие немного больше, чем сечение штыря.
3. На нижнюю петлю с роликом крепят основной трос.
4. Другой конец тросика завязывают узлом вверху конструкции, где монтировались потолочные направляющие дуги, они с внешней стороны обустроены специальным углублением.

Останется проверить прочность узлов. Если они ослаблены, то их затягивают пассатижами.

Советы и рекомендации

В инструкции по эксплуатации разработчики ворот компании Doorhan дают советы по правильному использованию их продукции:

Автовладельцам подъемно-поворотных ворот не рекомендуют ставить их автомобили вплотную к гаражу. Открывающееся вперед полотно ворот может повредить транспортное средство.

При выборе конструкции следует обращать внимание на внешний вид полотна. Оно будет центральной составляющей всего гаражного комплекса

Обратить внимание следует на гаражные стены. Если они сделаны из обычного кирпича, то укреплять их не стоит

Укреплению подлежат стены из пеноблоков и иных материалов (внутри полых). Их прочность не позволяет вставить ворота и использовать усилие торсиона. В этом случае производится сварка рамы, которую вставляют в проем гаража и фиксируют.

Раздвижные варианты

Раздвижные железные ворота своими руками сделать немного сложнее, чем распашные, но задача тоже выполнима, если подойти к работе с ответственностью. Такой тип ворот имеет несколько подвидов, каждый из которых подходит для определённых условий местности. Но все они подразумевают наличие свободного места вдоль забора, так как после открытия становятся практически впритык к забору, параллельно ему.

Раздвижные простые ворота бывают нескольких подвидов:

• откатные;
• консольные;
• подвесные.

Все они ходят по рельсе (направляющей), другому металлическому профилю или швеллеру. Подвесной вариант не очень популярен среди владельцев дачных коттеджей, так как подразумевает открывание ворот по установленной сверху направляющей конструкции. Таким образом, въезд габаритной техники ограничивается, а это не очень удобно в сельской местности.

Откатные ворота ходят по рельсе, установленной вдоль стены. Вариант тоже не очень популярный, особенно в снежных регионах. Ворота будут работать безотказно только в том случае, если в направляющей нет посторонних предметов и она полностью очищена от грязи и льда. В снежных региона при большом минусе такие ворота будут бесполезны. Их лучше устанавливать в южных областях.

Для обеспечения свободного открывания конструкции на столбе со стороны открывшихся створок устанавливают ролики и опорные скобы. Ролики также прикрепляются снизу. С их помощью створки передвигаются по направляющей.

Консольные конструкции – самые удобные, так как имеют несколько подвидов, из которых можно выбрать оптимальный. К воротам жёстко прикреплена балка, которая двигается в консольном механизме. Устройство очень надёжное, поскольку жёстко закреплено, и ему практически не страшны минусовые температуры.

Такие ворота более сложно изготовить и установить, но балка у них не касается земли, и, соответственно, на ней практически не намерзает лёд. Кроме того, есть необходимость в установке только одной мощной опорной стойки. Самодельные ворота будут сдвигаться в одну сторону, поэтому опора нужна именно с этой стороны. Консоль можно монтировать сверху ворот, снизу и посередине.

Не забываем про нюансы расположения балок

Расположение консоли в нижней части створок – тоже довольно удобный вариант, который не требует установки направляющей рельсы. Хотя нижнее расположение балки способствует загрязнению конструкции в большей мере, чем среднее и верхнее.

Верхнее положение полностью обезопасит конструкцию от загрязнений, но потребуется укрепление опорного столба и створок, так как нагрузка будет больше, что может привести к деформации в последующем.

Консольные варианты вполне можно сделать и самостоятельно, если есть определённый опыт работ. Необходимо разбираться в чертежах и иметь общие знания в физике и механике. Если ответственно подойти к производству, то можно сделать створки, которые не отличить от заводских моделей. Любые ворота можно сделать автоматическими. Для этого достаточно оборудовать их соответствующим приводом и можно будет открывать, не выходя из машины.

Монтаж откатных конструкций

Если сравнивать с распашными вариантами, то раздвижные установить значительно сложнее. Между воротами должны быть расположены кирпичные столбики, на которых монтируются ролики, опорные скобы и другие детали механизма.

К тому же монтаж откатных конструкций зачастую происходит вместе с автоматизированной системой открытия и закрытия. Установка привода тоже требует соответствующего опыта. Хотя можно обойтись упрощённым вариантом.

Если консоль расположена снизу, то швеллер, по которому будут ездить ворота на роликах, монтируется тоже снизу. А если посередине или сверху, то направляющая будет располагаться вместе с консолью и крепиться на опорных столбиках.

Подготовительные работы

Монтаж секционных ворот для гаража своими руками требует тщательного следования всем инструкциям и пошаговому алгоритму действий. Малейшее отклонение от нормы может привести к осложнениям в процессе открывания ворот, их деформации, перекосу и другим проблемам. Размеры секционных ворот должны в точности соответствовать габаритам проёма. Его стены должны быть соответствующим образом подготовлены к монтажу ворот во избежание появления каких-либо проблем.

Сначала необходимо подготовить все инструменты:

• рулетку;
• набор свёрл;
• молоток;
• кельму;
• строительный уровень;
• цемент;
• песок;
• набор ключей;
• дрель.

Для этого необходимо снять старые слои отделки, замазать все щели и искажения, выровнять внутреннюю часть проёма по уровню. После этого необходимо укрепить проём.

Если гараж построен из лёгких материалов, к примеру, пеноблоков, стены проёма необходимо укрепить. Для этого нужно подготовить металлические уголки 100х100 см или швеллер № 10. Из них сваривают раму по размеру проёма и крепят к стенам с помощью анкерных болтов или других подручных материалов. Но если гараж сделан из бетона, кирпича или металла, то такое укрепление нет смысла устанавливать.

После установки каркаса поверхность обрабатывают соответствующим образом. Сначала шлифуют, потом грунтуют, окрашивают. Также необходимо заранее обработать штукатуркой стыки со стеной. Внутреннюю часть стены (проёма) нужно тщательно подготовить. Любая неровность в стене может привести к нарушению геометричности и образованию щелей, что способствует расшатыванию конструкции.

По обе стороны проёма должен быть запас свободного места не менее 45 см. Если расстояние меньше, то правильно установить конструкцию по технологии не получится. Высота притолоки должна быть от 25 до 30 см. Если над воротами расположены трубы, коммуникации и т.п. , то высота притолоки должна определяться расстоянием между ними. Такие участки в обязательном порядке должны быть отшлифованы, обработаны шпаклёвкой и грунтовкой, а также соответствующим образом выровнены.

Дальше необходимо проверить уровень пола. Для этого на пол от одной внутренней части проёма до второй кладётся рейка, после чего фиксируется уровень зазора. Если он не более 1-2 мм, то выравнивание не нужно делать. Если же больше, тогда необходимо заливать стяжку. Для проверки горизонтального положения также используется строительный уровень.

Добавьте нотку изысков в декор своего гаража

Виды

Фирма Doorhan производит и реализует практически все типы гаражных ворот:

• секционные;
• рулонные (роллетные);
• подъемно-поворотные;
• механические распашные и сдвижные (откатные).

Секционные ворота для гаража очень практичны. Теплоизоляция их достаточно велика – не ниже, чем у кирпичной стены толщиной 50 см, они прочные и долговечные.

Данная продукция выпускается в различных исполнениях. Компания Doorhan предусматривает наличие в гаражных воротах встроенной калитки.

Секционные ворота делают из сэндвич-панелей. Толщина полотна состоит из нескольких слоев. Внутренний слой заполняется пеной, что позволяет удерживать тепло. Установка таких конструкций возможна в гаражи с маленькими боковыми простенками.

Рулонные (роллетные) ворота представляют собой набор алюминиевых профилей, которые посредством автоматики сворачиваются в защитный короб. Располагается он на самом верху. Вследствие того, что ворота ставятся вертикально, их установка возможна на гаражи, где прилегающая территория (место въезда) незначительна или рядом находится тротуар.

Свое название подъемно-поворотные ворота получили из-за того, что их полотно (щит с системой роликов и замков) перемещается в пространстве из вертикального положения в горизонтальное, образуя при этом угол 90 градусов. Электромеханический привод контролирует процесс движения.

Откатные ворота изготовлены из сэндвич-панелей с гладкой или структурной поверхностью. Несущие балки сдвижных ворот делают из горячекатаной стали. Все стальные элементы покрыты толстым слоем цинка. Это обеспечивает защиту от коррозии.

Самыми обычными воротами являются распашные. Открываются они наружу или внутрь. Имеют две створки, которые крепятся на петлях с подшипниками по сторонам проема. Чтобы ворота открывались наружу, необходимо иметь территорию перед домом 4-5 метров.

Компания Doorhan разработала и внедрила в производство скоростные рулонные ворота. Удобным моментом при интенсивном их использовании является скорость рабочего процесса. Тепло внутри помещения сохраняется благодаря способности ворот быстро открываться и закрываться. Тепловые потери при этом минимальны. Изготавливают их из прозрачного полиэстера. Это дает возможность видеть территорию снаружи.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

Как определить правильность сборки

1. После сборки и установки проверьте ваши секционные ворота на прилегание по всему проему: ни сквозняков, ни щелей быть не должно – полная герметичность.
2. Проверьте нижний прижимной механизм. После закрытия не должно остаться щели между полотном ворот и полом.
3. Для проверки ворот на наличие щелей между секциями, зайдите в гараж, закройте ворота и внимательно осмотрите их.
4. Открывание и закрывание секционных ворот должно быть свободным и плавным, не допускается застревание полотна. Если при выполнении операций полотно плохо двигается, проверьте уровень направляющих.
5. Проверьте пружинный механизм на балансировку и регулировку. Для этого опускаем полотно, и если пружины его удерживают на уровне метра от пола – механизм настроен и отрегулирован правильно. Не нужно думать, что лучше натянуть пружины до конца – это может привести к быстрому износу и выходу из строя пружинного механизма, а вместе с ним и ворот.
