Монтаж кровли из гибкой черепицы шинглас
Содержание:
- Расход черепицы
- Как правильно укладывать мягкую кровлю «Шинглас»?
- Описание кровли Шинглас
- Коллекции мягкой кровли Шинглас
- 3. Укладка подкладочного ковра
- Подготовка основания
- Устройство вентиляции
- Монтаж гибкой черепицы Shinglas
- Структура, характеристики материала
- Основание для укладки мягкой кровли
- Монтаж кровли шинглас
- Устройство мягкой кровли «Шинглас»
Расход черепицы
Упаковки черепицы SHINGLAS коллекций РАНЧО и ДЖАЗ достаточно для покрытия кровли площадью 2 м2. Серии ВЕСТЕРН и КОНТИНЕНТ – 1,5 м2, КАНТРИ – 2,6 м2 (нахлесты при укладке учтены). Упаковки других коллекций Шинглас рассчитаны на 3 м2 покрытия.
Кровли сложной конфигурации требуют больше материала, что обусловлено необходимостью устройства коньков, ребер и других элементов. Следует также учесть, что на расход гибкой черепицы влияет форма нарезки гонтов. Формы драконий зуб, аккорд и соната предполагают не выше 5% отходов. Монтируя черепицу иных форм, стоит ориентироваться на увеличенный в 10-15% расход материала.
Как правильно укладывать мягкую кровлю «Шинглас»?
Предварительно нужно точно рассчитать необходимое количество кровельного материала для крыши. Для этого нужно вычислить ее общую площадь, состоящую из суммы площадей всех отдельных фигур кровли, которые могут иметь форму треугольников, прямоугольников, трапеций, прочих геометрических фигур. Расходный материал понадобится не только для перекрытия внешней поверхности крыши, но и для установки подкладочного слоя, обустройства примыкающих конструкций. Обязательно при выполнении расчетов нужно определить длину конька, карнизов, ендов, торцов, элементов примыкания к мансардам, трубам, прочим конструкциям.
Для обустройства крыши гибкой черепицей также потребуются следующие материалы:
- металлические компоненты кровельной конструкции – карнизные, ветровые, примыкающие планки, имеющие антикоррозионное покрытие;
- битумно-полимерная мастика, которая используется для наклеивания материалов, изготовленных на битумной основе, на различные поверхности;
- самоклеющиеся подкладочные материалы, выполненные на полиэфирной основе, обработанные с наружной стороны защитной декоративной присыпкой;
- безосновные подкладки, армированные с наружной стороны защитной пленкой;
- гальванизированные кровельные гвозди;
- подкладочные ковры, изготовленные на основе полиэфиров с нескользящим покрытием из полипропилена;
- подкладочный ковер, обработанный с двух сторон минеральной посыпкой;
- компоненты вентиляционной системы;
- ендовый ковер, сделанный на основании полиэстера, слой битума обработан базальтовой посыпкой, применяется для проведения гидроизоляции на сложных кровельных участках, узлах.
Расход черепицы будет зависеть от типа нарезки лепестков. Производитель на упаковке материала указал его полезную площадь с учетом нахлестов. В зависимости от формы гонта отходы мягкой кровли могут составлять до 15%, но не менее 5%.
Нужно понимать! Чтобы не произошло вздутие ковра, не формировались подтеки, запрещено добавлять в мастику растворители, а сам материал нужно наносить слоем до 1 мм.
Подготовка основания
Технология монтажа кровли SHINGLAS предполагает наличие сплошной обрешетки. На стропильной системе выполняют настил из высококачественной обрезной доски, фанеры, прочего листового материала. Чтобы не допустить стыков четырех углов, монтаж листов настила производится «в разбежку». Для их крепления используются саморезы, ершенные гвозди. Настил из досок выполняется с пятимиллиметровым отступом между отдельными досками. Если обустройство обрешетки осуществляется в зимний период, также делается пятимиллиметровый зазор, необходимый для теплового расширения элементов конструкции летом.
При осуществлении монтажа настила из высококачественной обрезной доски нужно смотреть на кольца, выпуклая сторона которых должна быть направлена вверх. Пиломатериал перед его применением должен быть хорошо просушен, тогда маловероятна его деформация. Если же пришлось использовать еще влажные доски, тогда их края нужно закреплять минимум двумя саморезами. А чтобы конструкция прослужила максимально продолжительный период времени, ее деревянные элементы обрабатываются огнеупорными, биозащитными средствами.
Вентиляция крыши
Для эффективного функционирования кровельная конструкция с битумным покрытием должна иметь по всей площади хорошую вентиляцию. Вентиляционная система для мягкой крыши обустраивается таким образом, чтобы воздух не застаивался ни на одном участке внутрикровельного пространства. Иначе скопление влаги на «мертвых участках» будет способствовать гниению деревянных элементов конструкции, а также ее будет впитывать утеплительный материал.
Вентилированию должно подвергаться пространство между гидроизоляционным слоем и обрешеткой. Для этого обустраиваются специальные отверстия у карниза, которые после установки кровли закрываются софитами, и вытяжные отверстия у конька. Чтобы создать хорошую тягу, нужно обеспечить разницу давления, поэтому отверстия вытяжки делаются больше на 15 процентов от вентиляционных отверстий. Параметры канала вентиляционной системы будут зависеть от наклона кровельных скатов. Чем наклон крыши меньше, тем вентиляционные каналы делаются шире.
Описание кровли Шинглас
Прежде чем речь пойдет о том, как работать с гибкой черепицей, нужно с ней немного ознакомиться. Определенные знания о ней помогут определиться, стоит ли приобретать такой материал для использования в строительстве дома и получится ли с ним работать самостоятельно.
Гибкая черепица Shinglas («Технониколь»)
Разработана черепица Шинглас специалистами компании «Технониколь» и с 2001 года производится на предприятии, построенном в Литве, а с 2005 – и на заводе в Рязани на территории России. Этот кровельный материал разрабатывался с учетом всех климатических особенностей РФ, а потому считается одним из лучших для создания крыш в частном строительстве.
Shinglas — битумная черепица
Гибкая черепица Шинглас состоит из нескольких слоев и имеет основание, изготовленное из стеклохолста. Благодаря этому, она приобретает не только высокую прочность и плотность, но и не теряет эластичности. С обеих сторон стеклохолст покрыт битумным составом – именно поэтому мягкая черепица еще называется битумной. И толщина этих слоев сказывается на устойчивости черепицы к воздействию воды, атмосферных осадков и других факторов окружающей среды.
Мягкая кровля Шинглас имеет такую структуру
Гибкая черепица Shinglas. Структура черепицы
Битумные слои, в свою очередь, закрыты нижним и верхним слоями черепицы. Нижний имеет защитное покрытие, изготовленное на основе полимеров – за счет него черепица приобретает долговечность и устойчивость к воздействию различных факторов. Слой играет особую роль, когда технология монтажа нарушается. Верхний слой за счет покрытия крошкой из базальта совсем не боится внешних воздействий и придает черепице красивый внешний вид.
Самый нижний слой мягкой черепицы – это устойчивая к низким температурам клеевая масса, в основе которой лежат полимерные вещества. За счет нее кровля будет надежно держаться на основании.
Упаковка мягкой черепицы Shinglas
Несколько слов стоит добавить и о базальтовой посыпке черепицы. Базальт – это, пожалуй, одна из самых прочных видов горных пород, которая не боится ни ветра, ни воды. Посыпка представлена тремя фракциями, а нужный цвет ей придает краска, наносимая по особой технологии окрашивания – методом высокотемпературного обжига. Краска настолько хорошо держится на поверхности базальта, что кровля долгие годы сохраняет свой первоначальный внешний вид.
Синяя битумная черепица
Достоинства черепицы Шинглас:
- высокий показатель герметичности – 100%;
- небольшой вес, что позволит отказаться от укрепления стропил крыши;
- материал не гниет и не покрывается ржавчиной;
- высокая гибкость, позволяющая укладывать материал на крышах любой конфигурации;
- устойчивость к воздействию химических веществ;
- экономность и практичность – возможность легко складировать и транспортировать, а количество отходов у материала минимально;
- морозоустойчивость и влагостойкость;
- черепица не боится воздействия ветров.
Мягкая кровля Shinglas устойчива к атмосферным воздействиям

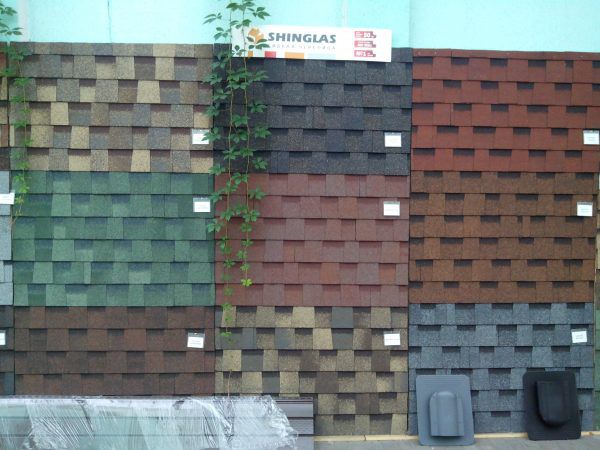

Коллекции мягкой кровли Шинглас
Всего для создания различных сочетаний мягкой черепицы Шинглас используется 22 цвета, несколько видов нарезок гонтов и вариантов количества слоев. Например, самые популярные серии Технониколь Шинглас – это «Джаз» и «Кантри». Новинки – двухслойная черепица «Ранчо» и трехслойная «Континент».
Все серии гибкой черепицы Шинглас в основном отличаются по массе используемого битума и по качеству и цвету посыпки. Так, например, серия «Ранчо» отличается простыми цветами, а «Джаз» и Кантри» – уже для настоящих ценителей дизайна, ведь здесь используется более дорогая посыпка и возможность создания яркого рисунка. Что же касается толщины битума, то она нарастает от серии «Ранчо» – к «Джаз», почему есть и разница в цене.
Если же вы ищете кровельный материал с мягкими, природными оттенками, которые никогда не выйдут из моды – обратите внимание на серию «Кантри». Здесь представлены семь модельных рядов, которые носят называния американских штатов
Черепица серии «Ультра» отличается необычными формами и заметными яркими цветами – синим, серым, зеленым, красным и коричневым. Такая кровля хорошо для воплощения в жизнь самых разных дизайнерских задумок.
А вот серия «Джаз» представляет 7 видов эффектной имитации самых разных архитектурных стилей – от классики до модерна. Толщина этой черепица достаточно большая, а потому качество – одно из самых лучших представленных серий.
Но говорить мы будем о коллекциях не только с дизайнерской стороны (цвет, текстура, нарезка), но и со стороны качества и долговечности. Поэтому все коллекции Шинглас делятся на три основных группы: однослойные, двухслойные и трехслойные.
Однослойная черепица, как вы уже поняли из названия, представляет собой наклеиваемые на твердое основание гонты. Объемность такого кровельного покрытия имитирует специально нанесенная тень. Выглядит неплохо, и вопрос только в практичности.
Обратите внимание на серию Самба, которая выгодно отличается своими яркими расцветками:
На Джайв, который сделан по благородным классическим мотивам:
И популярную Кадриль:
Многослойная черепица обладает лучшим качеством, богата на цветовые решения, почти не оставляет отходов и проста в монтаже. Такая черепица обойдется вам дороже на 20-30%, чем обычная однослойная, но на это есть свои причины. Главное отличие – в технологии изготовлении. В этом случае используются несколько листов мягкой черепицы, которые соединяют между собой битумной мастикой. Конечно же, в итоге получается совершенно новый уровень качества.
Так, преимущества двойной черепицы вот в чем:
- Долговечность. Срок гарантии на такое изделие в два-три раза выше, чем на обычную однослойную черепицу.
- Надежность. Понятно, что два слоя любого материала по своим технически показателям минимум в два раза лучше одного слоя.
- Прочность. Повредить такую кровлю уже не просто, и уж точно не упавшим с дерева яблоком.
- Простота монтажа. Здесь слои еще в заводских условиях склеены между собой, а потому их не нужно комбинировать на месте. Это ценный пункт, т.к. не все мы эстеты и не у всех из нас есть такой хороший глазомер, чтобы идеально сочетать между собой отрезки разного цвета.
- Дизайн. Вот теперь виден и объем, и фактурность, и текстура. Такая кровля смотрится куда эффектнее и дороже, чем просто плоское наклеенное изображение, пусть даже с тенью. Вот этот тип мягкой кровли уже более реально назвать черепицей, а не ее имитацией.
Любят двухслойную черепицу и профессиональные дизайнеры экстерьера – за ее объемность, богатство цвета и фактуры. И за то, что с помощью ее достаточно легко скрыть любые недостатки кровли.
А еще двухслойная черепица почти незаменима, когда нужно покрыть крышу сложной формы, со всевозможными башенками и фронтонами. А ведь мы знаем, что у современных архитекторов – фантазия безгранична!
Такая черепица – кровельное покрытие будущего! Во-первых, верхний третий слой служит дополнительной механической защитой кровли, а во-вторых, позволяет добиться потрясающего эффекта объемности. Смотрите сами:
3. Укладка подкладочного ковра
Независимо от типа уклона при обустройстве основания потребуется укладка подкладочного ковра (по всей площади кровли). Для монтажа на ендовах и на кровельных свесах может использоваться самоклеящийся ANDEREP или аналогичный. В ендове подкладочный ковер должен быть не менее метра в ширину. При этом на каждый скат уходит по 50 см материала. Укладывают его без нахлестов, стараясь создать единый слой на всем протяжении ендовы.
Специалисты компании «Кровли-М» напоминают: если такой вариант монтажа невозможен, то материал укладывается с 30-сантиметровым нахлестом друг на друга. Образующийся вверху кровли стык тщательно проклеивается.
Рис.8
Вдоль кровельного свеса укладывается самоклеящийся подкладочный ковер ANDEREP (подойдет и другой со сходными свойствами). Материал должен полностью покрыть карнизный свес и обеспечить герметизацию дополнительных 60 см. Это 60-сантиметровой участок от внутренней поверхности стены и до конька (рис. 7). Таким образом удается защитить здание, усилив изоляцию в районе карниза. За счет подобной укладки даже при резких колебаниях температуры и влажности снаружи или под кровлей вероятность протечек сводится к нулю. При укладке на кровельном свесе на пару сантиметров не достают до перегиба планки карниза. Оставшаяся часть ската устилается механически фиксируемым ковром ANDEREP или аналогичным.
Монтаж изоляции выполняют параллельно свесу кровли, раскатывая рулон снизу вверх. При укладке формируется продольный нахлест шириной 10, а поперечный – 15 см. В случае создания подкладочных ковров из органических материалов (типа BiCARD) показатель продольного нахлеста увеличивается. Если угол наклона крыши составляет менее 30°, то нахлест увеличивается до 60 см, если больше — до 10 см.
ANDEREP монтируют механическим способом, прибивая к основанию оцинкованными гвоздями. Для этих целей используют крепеж с широкой шляпкой. Шаг между соседними гвоздями равен 20-25 см. Места укладки тщательно обрабатывают мастикой ТехноНИКОЛЬ №23 на 8-10 сантиметров в длину.
Примечание: При монтаже гибкой черепицы Шинглас, имеющей форму БОБРОВЫЙ ХВОСТ, АККОРД, СОНАТА или ТРИО, можно не использовать сплошной подкладочный ковер, укладывая изоляцию исключительно в зонах возможного нарушения герметичности.
При монтаже мягкой кровли Shinglas достаточно сформировать полосы изоляционного материала 50-сантиметровой ширины по всему периметру; проложить подкладочный ковер шириной в 60 сантиметров от обращенной в сторону помещения поверхности стены в направлении конька (рис. 8); закрепить метровый отрезок в ендове, 1*1 м — в районе кровельных проходок, и полуметровый — по периметру окон мансарды.
Такой вариант монтажа гибкой черепицы ТехноНиколь Шинглас увеличивает срок службы кровли в целом (при условии укладки в СЗФО и ПФО, районах ЮФО, СКФО и ЦФО).
4. Укрепление фронтонного свеса
Рис.9
Дополнительное усиление фронтонного свеса обеспечивается за счет наложения поверх изоляционного ковра металлических торцевых планок. Каждые две соседние образуют 3-5-сантиметровый нахлест, в районе которого шаг крепежа не превышает 2-3 см.
Остальной крепеж забивают в шахматном порядке, чередуя попеременно через каждые 12-15 см. После усиления, непосредственно перед монтажом мягкой кровли Shinglas, на поверхность торцевых планок наносится слой мастики. Угол гонта укорачивается сверху.
Подготовка основания
В первую очередь следует подумать об устройстве подкровельной вентиляции. Создание воздушной прослойки между основанием кровли и стропильной системой необходимо для препятствования скоплению лишней влаги, которая может привести к образованию плесени и последующему гниению покрытия. Правильная вентиляция обеспечивается следующими элементами:
- отверстия у карниза кровли для притока воздуха;
- воздушная прослойка между теплоизоляцией и кровельным покрытием;
- отверстия в верхней части кровли (у конька) для оттока воздуха.
Формы нарезки черепицы “Shinglas”. Разные формы позволяют экспериментировать со стилистическим оформлением крыши.
Чтобы обеспечить хорошую тягу воздуха при проветривании, нижние отверстия следует размещать равномерно вдоль карниза, а верхние делать больше нижних на 10-15%. Вентиляционный канал между кровельным покрытием и теплоизоляцией должен быть не меньше 50 мм, а если угол наклона крыши меньше 20%, то ширина воздушной прослойки должна быть 60-80 мм. При следовании такому способу вентиляции основание кровли будет оставаться сухим долгое время, следовательно, и сама крыша прослужит дольше.
В качестве материала для основания под мягкую черепицу Шинглас чаще всего используется фанера ФСФ, плиты ДСП, OSB, обрезная доска с показателем относительной влажности не более 20%. Наиболее популярным в данное время материалом для обрешетки является плита OSB европейского стандарта, которая имеет влагостойкую шлифовку с двух сторон. Монтаж таких плит следует производить с разбежкой швов и зазором в 3 мм, так как нужно учитывать возможное тепловое расширение материала. Если в качестве обрешетки используются обрезные доски, то максимальный зазор между ними должен быть не больше 5 мм. Для увеличения срока службы все деревянные элементы, включая стропила, следует обработать антисептиками и антипиренами.
Устройство вентиляции
Для увеличения периода службы кровельной конструкции необходимо создать качественную вентиляционную систему.
Ее обеспечивают 3 элемента:
- Вентиляционные отверстия у карниза кровли для поступления свежего воздуха;
- Пространство между теплоизолятором и покрытием для перемещения воздуха;
- Вытяжки возле конька.
На чердаке давление должно быть низким, по этой причине сечение вытяжки необходимо увеличить на 10-15 %, по сравнению с приточными отверстиями, так улучшается тяга в вентиляционном пространстве. При монтаже край карниза, заделанный сайдингом, оборудуют для беспрепятственной циркуляции воздуха софитами.
Вентиляционный канал, находящийся между покрытием и теплоизолирующим материалом, при уклоне кровли свыше 20 градусов должен быть не менее 30 мм. Если уклон до 20 градусов, то этот зазор необходимо увеличить до 60-80 мм.
Важно: система вентиляции в пространстве под кровлей, не должна иметь в своем составе места с застойным воздухом, то есть нужно создать такую систему, в которой воздух будет обновляться везде
Монтаж гибкой черепицы Shinglas
Обустройство любой крыши, в том числе и при использовании мягкой кровли «Шинглас», должно проводиться согласно нормативам и правилам, а также инструкциям по монтажу.
Порядок выполнения работ:
- Устройство мягкой кровли Shinglas начинают с набивки твёрдого, ровного и надёжно закреплённого основания поверх обрешётки. Оно должно обеспечивать хорошую циркуляцию воздуха под кровлей, для чего приточные отверстия размещают у карнизных свесов, а вытяжные — поближе к коньку. Основу под гибкую черепицу делают из плит ОСП-3, влагостойкой фанеры или обрезной доски с влажностью не выше 18–20%. Доски основания (или плиты) должны быть длиной не менее, чем в два пролёта между несущими опорами, стыковаться на опорах и фиксироваться четырьмя гвоздями. Чтобы избежать вздутия при линейном расширении древесины между элементами сплошного настила оставляют зазоры 1–3 мм. При обустройстве деревянного основания доски предварительно сортируют по толщине, располагая более толстые у карнизного свеса, чтобы плоскость основания была максимально ровной.
-
На подготовленный сплошной настил в качестве дополнительной гидроизоляции поперечно или продольно укладывают подкладочный ковёр. Здесь есть один нюанс — при уклоне кровли менее 1:3 (18º) подкладочный ковёр настилают по всей поверхности. В остальных случаях допустима частичная укладка в особо проблемных местах — на кровельных свесах, коньках, ендовах, рёбрах, вентиляционных проходах, мансардных окнах и дымовых трубах. Монтируют подкладочный материал без провисания с нахлестом полос 15 см, проклеивая швы и фиксируя края кровельными гвоздями с интервалом 20 см.
-
Поверх подкладочного ковра устанавливают металлические карнизные и торцевые планки для усиления и защиты кровельных свесов. Их укладывают ребром и закрепляют в шахматном порядке с промежутком 12–15 см кровельными гвоздями. Планки монтируют с нахлёстом в 30–50 мм и прошивают места перехлёстов двумя гвоздями, чтобы обеспечить прочное соединение. В районе карнизного свеса закрепляют кронштейны для водосточных желобов. Прокладывают ендовный ковёр с нахлестом 30 см, приклеивая его к подкладочному материалу мастикой или битумным клеем и фиксируя по кромке гвоздями.
-
Перед монтажом битумной черепицы делают разметку скатов для выравнивания Shinglas по вертикали и горизонтали. Затем прокладывают стартовый ряд из коньково-карнизной универсальной черепицы, начиная от середины карнизного свеса и двигаясь в сторону торцов. Снимают защитную плёнку, приклеивают гонты к подкладочному ковру и фиксируют каждый четырьмя, а при крутом уклоне — шестью гвоздями. Следом монтируют битумную рядовую плитку со смещением в каждом ряду на половину лепестка. Для некоторых коллекций интервал смещения может колебаться в пределах 15–85 см, при этом рисунок покрытия получается абстрактным.
-
Укладку гонтов делают пирамидально или диагональными полосами в зависимости от вида нарезки. На торцах фрагменты обрезают и проклеивают на ширину 10 см от края. Точно так же поступают и в местах прохождения ендов.
-
Обустраивают кровельные проходки. Для небольших по размеру выходных элементов (аэраторы, антенны) применяют резиновые уплотнители, а вокруг дымовых труб прокладывают теплоизоляцию. В местах стыка дымоотводов с кровлей набивают по периметру треугольную рейку и для полной герметизации обматывают трубы самоклеящейся лентой на расстояние 25 см вверх по трубе и на 20 см по скату. Сверху укладывают материал ендовного ковра на ширину 50 см с проклейкой мастикой и прикрывают металлическим фартуком.
-
Оформляют рёбра скатов и коньки. Для рёбер используют коньково-карнизную черепицу, разделив её по линии перфорации на 3 части. Обустройство конька начинают с противоположной доминирующим ветрам стороны. Подрезают рядовые гонты, выходящие на рёбра и коньки, оставляя прорезь 3–5 см между скатами для усиления вентиляции. Затем с нахлёстом в 5 см укладывают коньковую черепицу и фиксируют каждый фрагмент четырьмя гвоздями (по 2 на каждую сторону) следя, чтобы каждый последующий элемент перекрывал крепления предыдущего. При выполнении работ в холодное время для предотвращения растрескивания материала рекомендуется перед монтажом рёбер и коньков сформировать излом каждого фрагмента, используя подогретую до 40 ºC металлическую трубу диаметром 10 см.
Структура, характеристики материала
Мягкая кровля «Шинглас» изготавливается в форме гонтов, имеющих фигурный край в виде лепестков, формирующих фактуру покрытия, которая напоминает черепицу. Основой для производства кровельного покрытия служит прочный стекловолоконный холст. Материал не боится влаги, перепадов температур. Армирующая основа с двух сторон покрывается специальным модифицированным битумом, который при низких температурах сохраняет свою эластичность. В результате кровельный материал не растрескивается при резких температурных перепадах, при достаточно низких температурах.

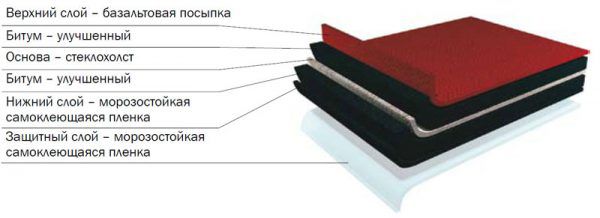

Строение гибкой черепицы «Шинглас»
- Верхний слой – базальтовая присыпка.
- Далее улучшенный битум.
- Основание – из стекловолокна.
- Улучшенный битум.
- Нижний слой состоит из самоклеющейся морозостойкой битумно-полимерной массы.
- Защитный слой выполнен из силиконизированной пленки, которая легко снимается.
Верхний слой материала – базальтовая крошка со специальным связующим компонентом. Она защищает битум от внешних влияний природной среды, придает поверхности кровельного материала эстетичный внешний вид. Пигменты, применяемые в производственном процессе для мягкой черепицы «Шинглас», отличаются повышенной устойчивостью к ультрафиолетовым лучам солнца.
Нижняя часть гонта обрабатывается специальным клеем, который позволяет без особого труда монтировать листовой материал на подготовленную крышу. Специальная силиконизированная пленка, наносящаяся на клеящий слой покрытия, защищает отдельные гонты от контакта при перевозках, хранении кровельного материала. Пленку снимают непосредственно перед укладкой гонта на крышу. Клеящий состав, применяемый для кровельного покрытия «Шинглас», сохраняет свои первоначальные эксплуатационные характеристики достаточно продолжительный период времени, он обеспечивает покрытию прекрасную герметизацию, не теряет эластичность при отрицательных температурах.
Основание для укладки мягкой кровли
Немаловажным аспектом, влияющим на качество фиксации кровли, является материал, к которому она будет присоединена. Чаще всего в качестве основания используется обрешетка из досок, плиты OSB или влагостойкая фанера. Эти материалы имеют подходящие характеристики и спокойно выдерживают эксплуатацию в связке с мягкой кровлей.
Чтобы подойти к вопросу выбора материала основания предельно грамотно, стоит знать о предъявляемых к ним требованиях, среди которых:
- Отсутствие влаги, из-за которой уложенные элементы кровли в дальнейшем будут постоянно смещаться произвольным образом;
- Предельная жесткость;
- Ровная поверхность (высотные перепады основания не должны превышать 2 мм);
- Высокая механическая прочность (основание должно выдерживать снеговые нагрузки, свойственные климатическим условиям региона).
Подбирать материал основания нужно еще на этапе проектирования кровли, поскольку все ее параметры и компоненты взаимосвязаны. Так, для обрешетки из сплошных досок шаг стропил должен составлять 50 см, а в случае с фанерными листами эта величина может увеличиться до 90 см.
Монтаж кровли шинглас
Битумные элементы для покрытия крыши обладают немалым весом и сравнительно небольшими размерами, поэтому основание должно быть сплошным. Для этого на стропила крепят любой листовой материал:
- плиты ОСП;
- влагостойкая фанера;
- настил из шпунтованных досок.
По карнизному свесу настила делают гидроизоляцию битумной обмазкой, сверху укрепят капельник – металлический профиль.
Далее на основание укладывают подстил – битумное полотно, на которое будет приклеиваться черепица шинглас. Сначала перекрывают стыки скатов, затем расстилают полотно в направлении от нижней кромки к коньку. По кромке рулонного материала набивают гвозди для фиксации подстила. Соседние полотна обязательно укладывают внахлест.
Теперь фронтонные планки. Их фиксируют по боковому свободному краю – профиль закроет торец и защитит покрытие от ветра и влажности.
Инструкция по монтажу шинглас
Когда основание готово, можно приступать к разметке. По горизонтали вдоль козырька проводят линию шириной, равной 5 рядам листов, по вертикали – 1 метр. Эти ориентиры помогут сделать выравнивание полотна при монтаже.
Монтаж первого ряда:
- Для оформления карнизной линии используют специальные листы или рядовую черепицу с обрезанными лепестками. Снимают защитную пленку и крепят её параллельно карнизу на капельник, отступив от края 1,5 см. Это величина компенсационного зазора.
- Кровельными гвоздями по краю листа закрепляют первый ряд покрытия.
- Последующие листы укладываются внахлёст предыдущим.
- Для улучшения качества сцепки элементы можно промазывать клеящей мастикой на основе битума.
Рядовая черепица:
- С изделия снимается защитная пленка.
- Лист укладывается на первый ряд с отступом от края на 1,5 см.
- Каждый лист фиксируется гвоздями таким образом, чтобы шляпка не врезалась в изделие и была перекрыта верхней уложенной черепицей.
Более подробно и наглядно эти процессы описаны в видео:
Важно сделать правильный нахлест черепичек:
- для коллекции Джаз – 15…85 см;
- форма Трио – смещение на ½ лепестка;
- Танго – смещение ½ лепестка;
- Соната – ½ лепестка;
- нарезка Аккорд – правый лепесток перекрывает стык черепиц соседнего ряда.
Оформление ендовы:
- Размечают желоб.
- Листы прибивают как можно ближе к краю желоба и подрезаются.
- Края промазывают мастикой и плотно прижимают к основанию.

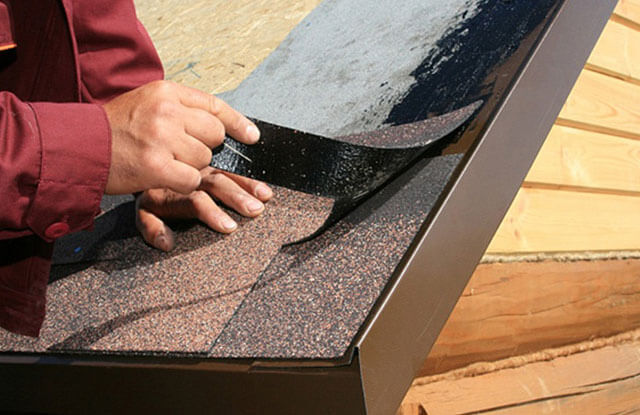

Фронтон оформляют аналогично скатам с тем отличием, что крайние черепички, заходящие на боковой металлический профиль, промазывают мастикой и приклеивают. Аналогичным образом поступают с примыканиями к трубам, на них укладывают подложку с заходом на саму трубу, закрывают ее металлической пластиной оформления, герметизируют.
На конек крепят коньковый профиль, его покрывают черепицей для конька.
Все эти процессы описаны во второй части видео:
В последнюю очередь монтирую ливнеотводы и желоба.
Устройство мягкой кровли «Шинглас»
Описанные выше готовые кровельные системы наиболее полно демонстрируют состав кровельного пирога под мягкое черепичное покрытие. При желании можно использовать другие изоляционные и утепляющие материалы, но очерёдность укладки должна оставаться неизменной:
- Гибкая черепица «Шинглас», желательно многослойная, которая сама является основным гидроизолятором.
- Подкладочный ковёр, обеспечивающий дополнительную гидроизоляцию кровли.
- Сплошное основание под подкладочный материал и гибкую черепицу, чаще всего сделанное из плит ОСП-3.
- Пошаговая обрешётка.
- Контробрешётка, фиксирующая гидроизоляционный материал и обеспечивающая вентиляционные зазоры для проветривания подкровельного пространства.
- Гидроизоляционная прослойка, которую рекомендуется устраивать из диффузионной мембраны, поскольку она предотвращает выдувание тепла из теплоизолятора, не пропускает внешнюю влагу внутрь утеплителя и выводит из него водяной пар.
- Стропила, составляющие каркас кровельного пирога.
- Утеплитель, проложенный между стропильными ногами.
- Пароизоляционная плёнка, защищающая теплоизоляцию от влажного воздуха, поступающего из внутренних помещений.
- Черновая разреженная обрешётка, которая служит опорой для пароизоляции и утеплителя.
-
Отделочный материал.
Каких-либо ограничений по устройству мягкой кровли «Шинглас» нет. Однако монтажные работы должны выполняться согласно СП 17.13330.2011 с дополнениями и изменениями в связи с появлением на рынке новых строительных материалов и СНиП 2.01.07–85 с изменениями от 2008 года для расчёта снеговых и ветровых нагрузок. К тому же желательно прислушиваться к рекомендациям производителей Shinglas:
- Для создания лучшей тепловой защиты дома и долговечности ограждающих конструкций нужно включить в состав мягкой кровли сплошную пароизоляцию, обеспечить хорошую вентиляцию и проложить утеплитель оптимальной для конкретной местности толщины.
- Не рекомендуется использовать на одной крыше изделия с различными цветовыми кодами. Для сведения к минимуму цветовой дисгармонии желательно перед укладкой перемешивать 5–7 упаковок битумных гонтов в произвольном порядке и монтировать Shinglas диагональными полосами.
- Если работы по обустройству кровли проводятся при уличной температуре ниже +5 ºC, то упаковки «Шинглас» нужно подавать из тёплого хранилища для выработки не более чем по 5–7 пачек и прогревать самоклеящуюся полосу на гонтах тепловым феном.
- Чтобы не допустить нарушения монолитности мягкой кровли, нужно нарезать материалы на специально подложенной доске.
- Следует избегать попадания на гонты «Шинглас» палящих солнечных лучей, чтобы предотвратить несвоевременное спекание клеевого состава с силиконовой защитной плёнкой.
- В ясную жаркую или холодную влажную погоду для передвижения по крыше рекомендуется использовать специальные лазы. Это предупредит образование пятен на мягком покрытии и появление следов от обуви.
- Для свободного отделения гонтов друг от друга нужно перед вскрытием чуть-чуть изогнуть и встряхнуть упаковку.
