Монтаж сип кабеля от столба к дому: пошаговая инструкция

Плюсы использования сип панелей

Для постройки любого здания понадобится предварительно сделать фундамент. При использовании кирпича или монолитных конструкций необходимо создавать базис с большой глубиной заложения. Сип технологии помогут значительно сократить размеры фундамента. Это объясняется тем, что стены после строительства не будут оказывать большого давления на основание. Средний вес одной панели составит не более 60 кг.

Хранение сип панелейИсточник market.sakh.com

К основным преимуществам подобных панелей можно отнести:

1. Высокие показатели пожаростойкости. Во время опытов специалисты установили, что материал способен удерживать огонь на протяжении целого часа. Также изделие имеет возможность самозатухания. Это обеспечивается благодаря наличию в составе антиперена. Истории о хорошо горящих сип панелях являются мифом, который обычно относится к поделочным изделиям от непроверенных производителей.
2. Материал является экологически безопасным и во время горения не выделяет никаких вредоносных веществ. Все компоненты являются полностью безопасными для человека.
3. Высокие показатели прочности. Это один из ключевых плюсов панелей, который очень важен при строительстве зданий. Стены из такого материала способны выдерживать большие нагрузки.
4. стойчивость. Эту характеристику можно улучшить благодаря добавлению каркаса жесткости с использованием брусков внутри конструкции.
5. Жесткость материала. Она достигается благодаря специальной технологии производства.
6. Высокий срок эксплуатации. В среднем сип панели могут прослужить больше 50 лет.
7. Небольшая толщина материала. Это свойство очень полезно при возведении здания.
8. Для внутренней и наружной облицовки стен можно использовать различные материалы. Идеально ровные поверхности панелей не требуют никаких предварительных подготовок.
9. Нет необходимости в дополнительном утеплении конструкции, сип материалы уже оснащаются утеплителем в виде пенопласта.

Проект оформления ввода в дом

Перед подготовкой проекта ввода электрического питания важно разобраться в том, можно ли СИП заводить в дом непосредственно, или же придется делать разрыв с последующим подключением внутреннего кабеля. По мнению некоторых специалистов, СИП должен располагаться только снаружи, а подводящий конец – крепиться на его стенах

Другие же уверены, что разрыв в подводке крайне нежелателен и поэтому допускают возможность его заведения внутрь дома. Для этих целей оптимально подходит модификация провода СИП-4.

В этом случае ввод СИП в деревянный дом согласно проекту проводится по следующей схеме:

1. Сначала он прокладывается до расположенного в доме распределительного щита.
2. Затем его жилы подключаются к клеммам вводного силового автомата.
3. И только после этого от последнего делается отвод к прибору учета энергии (электросчетчику).

Из сказанного следует, что подключение СИП к дому конкретного потребителя – завершающая стадия обустройства силовой подводки к нему.

При соблюдении всех перечисленных выше условий эксплуатация линии совершенно безопасна (соответствует требованиям ПУЭ).Разобравшись с тем, каким кабелем подключить дом от столба и имея готовый проект подсоединения, можно смело приступать к проведению монтажных работ.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров

Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы

Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами

Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.

Проводка электроэнергии к частному дому по воздуху

Провести ответвления электропитания по воздушной ветке можно от трансформаторной подстанции и понижающего трансформатора. Подвести к частному дому электроэнергию можно, поставив дополнительные столбы, и осуществив монтаж проводов на столбах. Это так называемая «воздушка» в частный дом. Другой вариант – прокладка подземной ветки рытьем траншеи. Выбирать тип проведения коммуникации необходимо, отталкиваясь от:

• Геолого-геодезических особенностей местности
• Отдаленности дома от распределительного ВЛ
• Наличие лесопосадок на расстоянии к дому
• Наличие подземной сети коммуникаций и прочее.

Каков бы не был выбор, прокладывать ответвление придётся посредством подключения шнура к имеющейся воздушной ветке.

Этапы ввода с помощью СИП

Отвод от линии электропередачи проводится электриками с квалификацией не ниже пятого разряда.

Технически он осуществляется с помощью прокалывающих зажимов, внешний вид которых показан на фотографии:

Для установки соединения жилы не надо зачищать, необходимо просто обжать провод, вращая шестигранную головку накидным ключом. Как только усилие превысит достаточное для надежного контакта значение, головка начнет прокручиваться. Количество зажимов соответствует количеству жил кабелей. При выборе типа зажима следует руководствоваться диаметром кабеля (либо площадью сечения) и максимальным током потребления. В особых случаях устанавливают двойной зажим.

При проектировании и установке линии ввода следует учесть, что максимальное безопорное расстояние составляет 25 метров. Если по каким-либо причинам линия передачи находится на большем удалении от ввода, необходимо предусмотреть дополнительную опору. Для крепления к ней необходимо применить поддерживающий зажим, аналогичный показанному на фотографии:

На строении, куда производится ввод, устанавливается анкерный зажим, как показано на рисунке:

Анкерный зажим желательно использовать и на столбе линии электропередачи. В таком случае вводной кабель будет иметь сильное натяжение, что обеспечит минимальную колебательную нагрузку на него во время сильных порывов ветра.

Наконец, остается правильно ввести кабель в дом. Провода СИП имеют очень жесткую структуру, их нельзя изогнуть под определенным углом. Удобнее установить переходной автомат на внешней стороне строения, затем ввести внутрь более «мягким» кабелем. Такой способ более технологичен. Однако энергосбытчики могут воспротивиться такому варианту, увидеть здесь слабое место с точки зрения возможностей хищения электроэнергии. Наилучший вариант с их точки зрения – прямой ввод на внутренний распределительный щит, который пломбируется при вводе в эксплуатацию. Это лучше и с точки зрения надежности, ведь лишние соединительные элементы только её уменьшают. Наиболее оптимален все же вариант с внешним автоматом, помещенным в пломбируемый металлический бокс. Необходимо, чтобы порог срабатывания автомата по току превышал значение внутреннего автомата, тогда внешнее обесточивание будет происходить только в исключительных случаях, будет служить дополнительной степенью электрозащиты дома.

Ввод кабеля в строение следует осуществлять в гофротрубе, лучше в бронешланге.

В любом случае, в отверстие для ввода сначала вставляют пластиковую или стальную трубу, к которой подключают заземление. Внутри трубы пропускают кабель в гофротрубе (бронешланге). Эту конструкцию также необходимо отразить в проекте ввода при утверждении в организации Энергосбыта.

После проведения монтажных работ следует еще раз убедиться в надежности всех конструкций, отсутствии повреждений изоляции, после чего произвести включение электросистемы и замер входных напряжений.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение

Материалы сайта защищены авторским правом. Копирование материалов разрешено только при размещении прямой ссылки на сайт.

Сечение провода от столба к дому. Какой кабель нужен для ввода в дом

Планируя постройку дома, к участку, где он будет расположен, требуется подвести электричество. Разберем, каким способом можно провести электричество от столба до дома. Ввод кабеля в строение производится вслед за окончанием строительства двумя вариантами: подземным или воздушным. Воздушная электрическая линия несложна в монтаже и в обслуживании, любые возникающие в ней повреждения легко исправляются.

Данный способ подведения электричества используется чаще, чем подземный, так как он дешевле. Подключение электричества от столба к дому воздушным путем выполняют в два этапа. Сначала производят прокладку провода от столба до дома, затем идет ввод в строение электричества. Ответвление от столба, то есть проводка — это участок кабеля, протянутый от столба к изолятору, закрепленному на наружной стене строения.

Под вводом подразумевается участок, который идет от изолятора до щитка в доме. При расстоянии от столба к дому от 10 до 25 метров, провода должны браться с сечением: алюминиевые провода предусматривают минимальное сечение в 16 кв. мм, медные — не меньше 4 мм. Если расстояние от дома до столба более 25 метров, то имеет смысл устанавливать промежуточные столбы.

Стандартное расстояние между электрическими столбами — до 50 метров. Наружную электропроводку размещают так, чтобы избежать соприкосновения с балконами, металлическими оградами, заборами, высота расположения так же должна быть достаточной. Провода ведут по стенам, причем горизонтальная проводка над крышей и под балконом предполагает расстояние 2,5 м, под окном — 50 см.

Вертикальная проводка допускает приемлемое расстояние до окна 75 см, до балкона — 1 м, непременно учитывают возможное колебание проводов. Кабель в строение вводят через стены в изоляционных трубах. Ввод электрической линии под землей намного затратнее из-за дорогих расходных материалов, чем воздушный ввод, хотя и эстетичнее, так как скрытые провода не портят внешний вид участка в отличие от воздушного.

Для выполнения подземного ввода кабель прокладывается вниз к траншее по столбу, защищая стальной трубой от любых механических воздействий на высоту до 3 метров. Глубина укладки кабеля с учетом напряжения предполагается от 70 см до 1 метра. От подземного кабеля до фундамента строения должно быть расстояние не меньше 70 см.

Не допускается прохождение электрических линий под фундаментом зданий, в земле. При прокладывании кабеля в саду, следует помнить о том, что расстояние от кабеля до деревьев не может быть менее 2 метров, а до кустарников приемлемое расстояние — 75 см.

Как же выбрать кабель от столба до частного дома?

Провода от столба к дому лучше всего брать СИП, то есть самонесущие изолированные провода. Подключение электричества к частному дому своими руками производить опасно, лучше, чтобы эти работы проводили специалисты. Для этого необходимо обратиться в РЭС того района, где расположен дом, написать заявление на подключение, а также указать потребляемую мощность.

Подключение к электрической сети частных домов чаще всего производится при помощи кабелей СИП (самонесущий изолированный провод).

Это специализированный кабель, пригодный только для наружной сети (в его составе алюминиевые жилы). Кабель подключается через воздушное ответвление от линии электропередачи.

По техническому регламенту монтаж СИП кабеля от столба к дому должен осуществляться сертифицированными специалистами. Своими руками такие работы выполнять не рекомендуется, поэтому данная статья дается только в ознакомительных целях.

Выполнение отвода от воздушной линии столба

Подведенные к столбам электропровода делятся на транзитные, которые тянутся непосредственно от трансформатора или подстанции, и провода, подающие электроэнергию конечному потребителю. Для того, чтобы подвести электрический кабель к дому делают ответвление линии от столба. Возможны два варианта исполнения:

• воздушный;
• подземный.

В зависимости от выбранного метода прокладки используют разные кабели и провода. Для воздушного способа прокладки рекомендуется применять провод СИП-4 или кабель АВК. Эти материалы наиболее популярны для выполнения воздушных линий. Исходя из количества подключаемых фаз, выбирают СИП-провод с двумя или четырьмя жилами и сечением не менее 16 кв. миллиметров. Кабель АВК коаксиальный отличается более сложной конструкцией. Он состоит из внутреннего и внешнего проводников, изолированных друг от друга ПВХ-пластикатом. Стоит такой электрокабель значительно дороже, чем СИП.

Технические условия требуют:

• Чтобы точка подключения кабеля на конструкции дома не была ниже, чем 2,75 м от земли. Поэтому если высоты строения хватает, то распределительный щиток с УЗО крепят к стене. При меньшей высоте провод монтируют к специально закрепленной трубстойке, оснащенной изоляторами.
• При установке дополнительного столба, кабель между опорами должен пролегать на высоте не менее 6 метров.

Запрещается ввод в дом через стеновые конструкции алюминиевых электропроводов. Поэтому при использовании СИП кабеля из алюминия предусматривают переход на медный. Для этой цели подходит кабель ВВГ нг (в негорючей изоляции). Соединяют алюминиевый и медный электропровода, применяя клеммные коробки. Соединение способом скрутки недопустимо! Дело в том, что при прямом соприкосновении оба металла вступают в химическую реакцию и окисляются, ухудшая контакт. В результате даже при небольшой нагрузке в районе соединения может появиться искра. Последствия могут оказаться плачевными.

Для защиты от механических повреждений прокладка через толщину стен ведется в специальной гильзе из металла. А герметизация мест входа и выхода выполняется пластиковыми или резиновыми заглушками. Ввод в дом выполняют со стороны дома, где нет ската крыши, в противном случае при сходе с кровли снега существует угроза обрыва электропровода.

Как провести электричество от столба к дому под землей? Траншейный способ прокладки электрического кабеля — это современный подход к организации электроснабжения дачного дома. Отсутствие провисающих проводов повышает надежность и безопасность электролинии. Для подземной прокладки оптимальный вариант — кабель ВБШв, состоящий из медных жил и надежной изоляции. Марка ВВГ — дешевле, но в силу того, что в данном кабеле отсутствует броня, он требует дополнительной защиты. Практичное решение — его прокладка в трубе ПНД. Однако обустройство кабеля под землей намного дороже и более трудоемкий процесс, чем воздушный метод, поскольку требует проведения земляных работ.

Регламентируемая глубина заложения не должна быть меньше одного метра при использовании кабеля без защиты и 0,6 — 0,8 м при укладке в трубе. На входе и выходе кабель помещают в металлическую трубу Г-образной конфигурации. Суммарное значение ее высоты от места изгиба до края составляет 2,5 метра, а выступающая над поверхностью земли часть — 1,8 — 2 метра. Ввод в дом выполняется, как и при воздушной проводке.

Ввод электричества в дом

Как уже отмечалось, подключение вводного кабеля должно выполняться представителями специализированной организации, занимающейся электроснабжением.

В настоящее время жилой дом может быть подключен к ЛЭП тремя основными способами:

1. Прокладка воздушной линии от столба с использованием алюминиевых неизолированных проводов. Этот способ считается наиболее опасным и на практике его применение значительно сократилось.
2. Устройство ввода от воздушной линии самонесущим изолированным проводом (СИП-кабелем). Надежная изоляция позволяет избежать коротких замыканий в любых ситуациях, а в случае обрыва кабеля опасность поражения током для людей отсутствует.
3. Ввод в дом специальным бронированным кабелем, прокладываемым под землей. Этот способ считается наиболее безопасным, особенно для деревянных домов, но и более дорогостоящим.

Поскольку основной темой является СИП-кабель, на его использовании в качестве ввода стоит остановиться более подробно. Данный способ пользуется широкой популярностью, благодаря своим конструктивным особенностям и техническим характеристикам. Однако при использовании этого кабеля, необходимо соблюдать определенные условия, особенно в вопросах его прокладки по стене деревянного дома.

Очень многие специалисты являются противниками расположения СИП даже в каменных и кирпичных домах. Они считают изоляцию проводов недостаточно надежной по физическим характеристикам прочности. В связи с этим, СИП-кабели не должны контактировать с любыми видами строительных конструкций. Такая перестраховка объясняется защитой воздушной линии от короткого замыкания автоматом, который рассчитан на очень большой эксплуатационный ток. То есть, отключение защитного выключателя, установленного на подстанции, происходит с определенной задержкой. За это время мощная электрическая дуга с высокой температурой вполне способна поджечь сухие конструкции деревянного дома. Однако существует множество сторонников такого способа прокладки при условии соблюдения определенных мер безопасности.

Одним из таких способов является использование для ввода металлической толстостенной трубы, которая эффективно локализует действие электрической дуги

Особое внимание следует обращать на вход и выход кабеля СИП из трубы. Во избежание возможного перетирания провода о торцовую часть трубы, обеспечивается его дополнительная защита с помощью гофрированной трубки

Одним из вариантов устройства ввода может быть устройство перехода от алюминиевых жил СИП на кабель, запланированный для прокладки внутри деревянного здания. Он должен быть огнестойким и не распространять горение. Эта часть ввода, протянутая до щитка, дополнительно защищается автоматическим выключателем. Автомат также применяется, когда используются неизолированные провода, подключенные к отрезку соединительного кабеля. Во всех случаях номинальное значение автомата должно быть выше на одно значение по сравнению с вводным щитом.

Возможные льготы

На законодательном уровне утверждены правила технологического ввода жилого строения. (Постановление правительства № 861 от 27 декабря 2004 года). Подразумевается проведение линии до границы земельного участка.

Оговорены условия, при которых действует льготный тариф:

1. предел мощности 15кВТ;
2. предельное расстояние до объекта: в городской черте 300 метров, для поселений — 500;
3. у Энергосбыта есть возможность присоединения жилого строения к общей сети (никто специальную ЛЭП тянуть не будет).

Если все условия выполняются, владелец строения платит 550 рублей. За полугодие энергосбытовики обязаны присоединить здание к общей сети.

Техника безопасности

Нельзя проводить любые электромонтажные работы:

• при повышенной влажности, в тумане или во время дождя;
• в темное время суток;
• в одежде с короткими или засученными рукавами;
• с использованием соединения «орех» при подключении на фасаде;
• если на опоре обнаружены любые повреждения ВЛИ.

Использовать приставные лестницы следует с особой осторожностью. Их длина не может превышать 5 метров, а угол между столбом и лестницей должен составлять 60-750

В любом случае натягивать провода, стоя на лестнице, категорически запрещено.

Для монтажа потребуется:

• отключить все питающие автоматы, чтобы СИП находился без нагрузки;
• спецодежда с термозащитой;
• технологические карты (все работы ведутся только по этим документам);
• регламентированные технологическими картами средства защиты;
• изолировать защитными накладками провода, которые могут случайно соприкоснуться с человеком.

Работы ведутся 2 электриками: один – поднимается по столбу, а второй –проводит монтаж на фасаде. У монтажников должна быть аптечка. Подъем осуществляется со стороны противоположной от места размещения СИП. Это необходимо, чтобы электрик не упал, если провод сорвется.

Сначала следует получить разрешение на проведение работ от собственников ВЛИ. Нужно проверить устойчивость столба, на котором находится ВЛИ. Если речь идет о деревянной опоре, то необходимо оценить степень загнивания. Для этого применяется специальный прибор – ПОЗД. Схема установки показана на рисунке.

СИП натягивается между двумя криками на фасаде и опоре, а фиксация происходит анкерными натяжными болтами

Важно, чтобы крепеж был проведен правильно

Сначала электрик поднимается вверх по столбу и с помощью скреп и бандажной ленты монтирует крюк. При креплении провода на деревянном столбе необходим сквозной крюк, который устанавливается без бандажной ленты. Теперь провод крепят в анкерном зажиме, который фиксируется с помощью кронштейна. Нужно оставить примерно полметра провода, чтобы подключать СИП было удобнее.

Теперь второй электрик проводит работы на фасаде. Он натягивает провод и определяет удобное место для зажима на конце кабеля. СИП ставят в зажим и крепят на анкере. Далее провод протягивают по фасаду до места ввода.

Преимущества СИП

Кабель марки СИП пользуется широкой популярностью при устройстве воздушных ЛЭП и подключении потребителей. Полностью он называется самонесущим изолированным проводом, состоящим из нескольких жил, скрученных в общий жгут. Вся структура покрыта изоляционным слоем, материалом для которого служит светостабилизированный термопластичный или сшитый полиэтилен.

Кабель СИП по своим техническим характеристикам значительно превосходит провода старого образца А и АС, применявшиеся ранее. Они не имели изоляции, каждая жила монтировалась отдельно, на индивидуальных изоляторах, размещаемых на траверсах. С появлением СИП монтаж существенно упростился. Жгут кабеля просто закрепляется на опоре, после предварительного натяжения его лебедкой или другим аналогичным устройством.
Стало возможно монтировать СИП по стенам, чего нельзя было делать, используя старые провода. Данная особенность имеет большое значение для стесненных городских условий, позволяет применять укороченные опоры и располагать кабель рядом со слаботочными линиями. Технология монтажа дает возможность существенной экономии материальных ресурсов и денежных средств. Например, кабелю СИП не требуются такие широкие просеки под ЛЭП, как это было при использовании старых проводов. Кроме того, значительно сократилось количество обрывов, перехлестываний и связанных с этим коротких замыканий. Очень трудно порвать четыре жилы, скрученные в единый жгут.

Кабель СИП обладает повышенной устойчивостью к атмосферным осадкам и низким температурам. На обычные провода без изоляции в зимнее время регулярно намерзает лед, что приводит к их обрыву. Благодаря полиэтиленовой изоляции, на кабелях СИП никогда не появляются наросты снега и льда. Снег и влага просто скатываются с изоляции без какой-либо задержки. Исключение составляет двухжильный СИП-1, имеющий оголенную несущую жилу. В кабеле СИП-4 с четырьмя жилами несущая жила расположена внутри жгута, а в других кабелях этого типа все жилы изолируются, в том числе и нулевые.

В настоящее время все поставщики электроэнергии требуют использовать СИП для всех новых подключений. Это позволяет избежать несанкционированных подключений, как это было раньше с неизолированными проводами старого образца. Используя соответствующие приспособления, стало возможным выполнять различные операции по отводам и подключениям, не снимая напряжения с линии. Наличие изоляции привело к резкому снижению вероятности поражения током и повышению общей электробезопасности.

Несомненным достоинством СИП считаются минимальные потери электроэнергии при передаче на большое расстояние. Реактивное сопротивление этих кабелей почти в 3 раза ниже по сравнению с обычными воздушными линиями.

Раскатка провода СИП-3

На начальной анкерной опоре закрепляется силовой ролик немного другой конструкции с бандажной лентой. Если на промежуточных траверсах нет петель или крюка за который можно было бы подвесить ролик, то везде применяют девайсы с бандажной лентой.

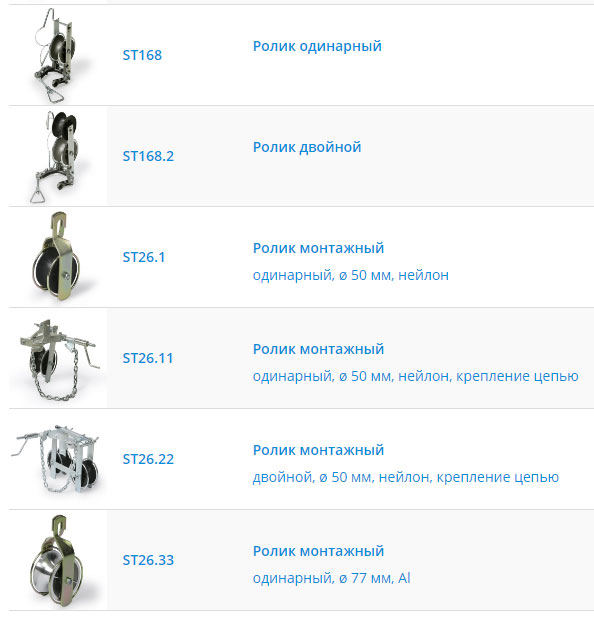

Технические характеристики и марки монтажных роликов от Ensto, Sicam, Niled, КВТ:

Ensto

Sicam

Niled

КВТ

Раскатка с барабана должна выполняться так, чтобы исключить касание провода земли и стоек опор. Для этого применяется канат-лидер. Он должен быть изготовлен из синтетического троса минимальным диаметром 6мм.

На стандартный барабан от Ensto ST204.2060-0030 легко помещается 1100м такого троса.

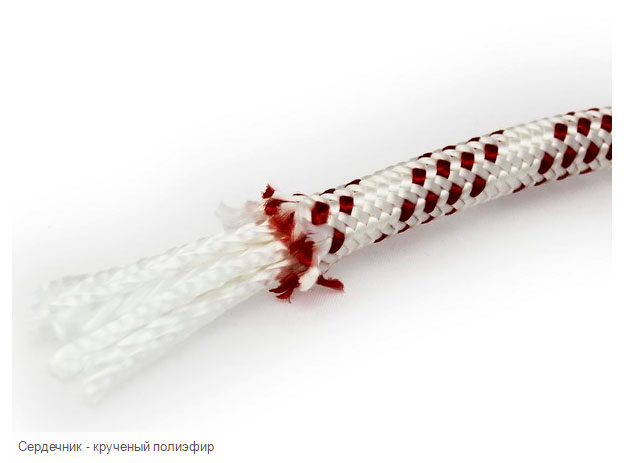

Основные требования которые предъявляются к канату:

высокая механическая разрывная нагрузка

низкая подверженность растяжению

стойкость к ультрафиолету и влаге

диэлектрик

Если длина троса недостаточна, то его можно срастить между собой специальными соединительными скобами.

На конечной анкерной опоре закрепляют мотолебедку ST204. На нее ставят барабан с канат-лидером.

Мотолебедка обеспечивает удобство монтажа, в несколько раз сокращает общее время работы.

Портативная раскаточная машинка устанавливается при помощи ленточного или цепного бандажного устройства.

Трос-лидер сначала протягивают через монтажный ролик на конечной опоре, а затем последовательно через промежуточные опоры, протаскивая его по желобам штыревых изоляторов.

Протянутый через весь анкерный участок канат с помощью монтажного чулка соединяют с проводом. Канат-лидер просто связывается компактным узлом прямо к петле монтажного чулка. При этом, в отличии от проводов низкого напряжения СИП-4, вертлюг для СИП-3 применять не нужно.

Край чулка заматывают витками изоленты, чтобы предотвратить его сползание.

Один из монтажников по рации, дает команду другому, управляющему мотолебедкой, на ее включение. Он также должен постоянно следить за прохождением узла соединения троса с проводом вдоль всей линии. А при застревании провода моментально дать команду остановить лебедку.

Протягивать провод СИП нужно равномерно, без рывков, со скоростью менее 5км/ч. При раскатке нельзя допускать касание проводом земли и стоек опор.

Заключение

Для грамотного подведения электрической магистрали к дому необходимо обладать определенными знаниями в области электротехники. Ведь любая ошибка, допущенная как на этапе проектирования, так и во время монтажных работ, может закончиться серьезными последствиями вплоть до аварии. Известно, что электрические магистрали прокладываются с использованием СИП кабеля, что является самым правильным на сегодняшний день решением. Но выполнить эту работу качественно невозможно без использования подходящей арматуры.

Арматура для СИП кабеля отличается большим разнообразием и включает множество разных приспособлений. Об особенностях и о назначении каждой из них может знать только специалист, который и должен производить прокладку магистрали вплоть до ее ввода в жилое здание или иной другой объект.

Эта работа должна выполняться не только с использованием специального инструмента, но и с учетом требований, определенных ПУЭ. Иначе всё может закончиться для владельца серьезными проблемами — не только в плане нанесения ущерба здоровью, но и санкциями со стороны контролирующих организаций.
