Установка и монтаж ветровой (торцевой) планки для металлочерепицы и профнастила

Инструкция по монтажу ветровой планки

Процедура монтажа ветровой планки не отличается особой сложностью. Если вы уже имели дело с кровельными работами, то проблем возникнуть не должно. Рассмотрим процесс поэтапно. Для проведения работ потребуется следующее:

• Оцинкованные саморезы или гвозди.
• Шуруповерт (если используются гвозди, то молоток).
• Карандаш или строительный маркер для нанесения разметки.
• Рулетка.
• Уровень (желательно лазерный, для того чтобы добиться идеальной точности).
• Болгарка (в её отсутствии можно использовать ножницы по металлу).
• Снаряжение для высотных работ.

Подготовив всё необходимое, можно переходить к монтажу. Он выполняется в следующей последовательности:

1. На обрешетку (на которую будет установлен профнастил) монтируется торцевая доска. Оптимальная ширина – 80 мм, толщина – 25 мм. Если при монтаже используются гвозди, их длина должна быть не менее 100 мм.
2. Сверху установленной доски монтируются ветровые планки по всему периметру кровли. Для крепления желательно использовать специальные кровельные саморезы с диаметром шляпки 5 мм. Оптимальное расстояние между крепежными элементами – 25 см. Для монтажа удобнее всего использовать аккумуляторный шуруповерт.

Совет: кровельные саморезы отличаются от обычных наличием уплотнительной резиновой прокладки.

1. Установка планок должна производиться от нижней части торца в сторону конька. Элементы монтируются «внахлест». Так предотвращается попадание влаги в кровельное пространство. Оптимальная глубина нахлеста (расстояние, на которое один элемент заходит на другой) – 5 см. Использовать для монтажа гвозди нежелательно, так как это может нарушить целостность листов профнастила (образуются щели, в которые будет проникать влага).
2. Когда ветровые планки установлены по всему периметру кровли, необходимо обработать все стыки и зазор между планкой и профлистом уплотнителем. Так полностью исключается вероятность проникновения влаги в кровельное пространство.

Назначение

Фронтальные планки нашли свое применение на крыше при решении разных задач.

• Защита кромки торца от затекания жидкости, так как значительный процент влаги проникает под покрытие кровли.

• Осуществление фиксации наружного края первого кровельного листа. Благодаря такому мероприятию не происходит тепловых потерь, а пароизоляционная пленка не страдает от механических повреждений.

• Придание зданию привлекательного и ухоженного вида. При правильности установки ветровой планки закрываются стыки, перехлесты, утеплитель и гидроизоляционный слой.

По окончании работ с фронтальными приспособлениями скаты кровли получатся аккуратными и будут выглядеть, как монолит. Благодаря такой накладке, усиливается жесткость кровли, а также происходит защита ее краев от птиц.

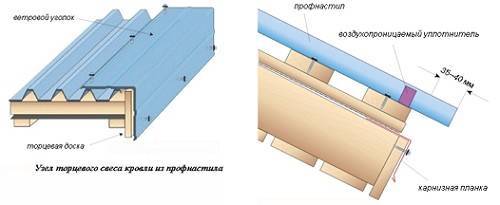

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.

Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж карнизной планки для различных видов кровли

планка для крыши из профнастила

Производить монтаж крыши из профлистов начинают с установки планки. Обязательным условием при монтаже карнизной планки для профнастила является ее расположение ниже гидроизоляционного ковра. В этом случае, влага или конденсат, спускающийся по гидроизоляционной пленке, должны попадать на планку, а затем срываться в водосборную систему.

Первоначально на кровельных скатах устанавливают торцевые доски. Самую верхнюю доску устанавливают выше обрешетки и к этой доске крепят планку. Дополнительно под профнастил монтируют уплотнитель воздухопроницаемый для естественного удаления водяных паров. Планки устанавливают внахлест и крепят с применением саморезов или болтов оцинкованных.

Планки карнизные встык крепить не рекомендуется. Нахлест на край уже закрепленной планки должен составлять минимум 1 см.

планка для металлочерепичной крыши

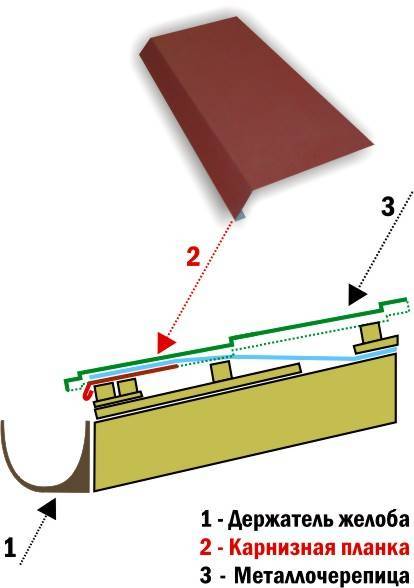

Монтаж карнизной планки для металлочерепицы осуществляют перед настилом листов. Первоначально производят установку лобовой (карнизной) доски к торцам системы стропильной.

Карнизную доску можно устанавливать в специальные пазы для оцинкованного крепежа.

Затем подготавливают опору для подшивки свеса. Подшивку осуществляют с использованием доски шпунтованной и опорного бруса. Следующий этап это установка атрибутов водосточной системы. Планку карнизную устанавливают между настилом из листов поверх водосточного крепления.

Крепежными элементами являются саморезы, ввинчиваемые в доску лобовую (карнизную) с шагом 30 см.

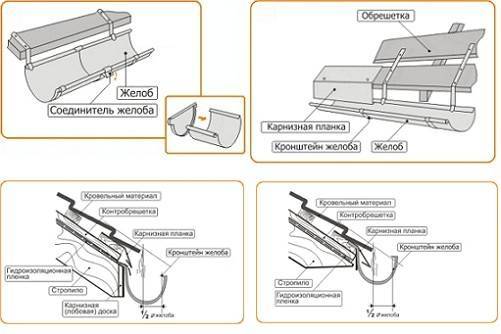

Более детальная информация по устройству водосточной системы и капельника, представлены в видео.

планка кровельная из мягких материалов

Карнизная планка для мягкой кровли может иметь изгиб 100-130 градусов. Поэтому ее подбирают в зависимости от наклона скатов кровельных. Капельник монтируют по краю кровли в направлении вертикально вниз.

Это условие распространяется на все виды мягкой кровли: рулонной, гибкой черепицы или мембраны кровельной.

Подкровельное пространство обрешетки оборудуют отверстиями для вентиляции и прохода воздуха через аэрационные каналы. Основание карнизной планки для черепицы закрепляют на обрешетку и устанавливают фронтонные защитные планки на края обрешетки. Затем обрабатывают и устанавливают ковер под ендову, предварительно промазав края битумной мастикой.

Рекомендуется на установленную планку приклеить мягкий кровельный материал, а затем произвести укладку рядовой черепицы. Располагать мягкую черепицу необходимо так, чтобы черепицы первого ряда «захватили» большую часть кровли. Последующую рядовую черепицу укладывают со сдвигом. Края черепицы у торцов приклеивают особенно тщательно.

Планку для мягкой кровли монтируют с нахлестом (с минимальной шириной края 2 см) и фиксируют зигзагообразно. Для крепления используют кровельные гвозди, шаг крепления достигает 10-15 см.

Как произвести собственноручно установку капельника на черепицу, показано в этом видео.

Применительно для крыши из профнастила или металлочерепицы основание планки закрепляют на обрешетку. Нижний край планки направляют на установленный водосточный короб или желоб вертикально или под углом. Радиус падения капель от плоскости стены может составлять 45 градусов.

Подлив воды на планку и визуально проследив проход капель, размещение капельника подбирают под выход капель воды. Можно немного опустить или укоротить наклон и месторасположение, пока капельник не закреплен окончательно.

Установка на металлочерепицу

Частный дом – это общее понятие, вариабельной конструкции, габаритов и этажности. Изготовление уголка можно произвести самостоятельно из стального или алюминиевого листа, но на строительном рынке можно отыскать торцевую планку, отвечающую особенностям конкретной крыши. Она устанавливается проще, покрыта защитным слоем, есть в разных расцветках, поэтому можно подобрать органичную составляющую под выбранный ранее цвет металлочерепицы. Готовые изделия отличаются довольно демократичной стоимостью, в некоторых местах делают нарезку нужной длины.

Монтаж начинается только после окончательного завершения оборудования кровли и проводится по отработанному на практике алгоритму.

Крепление деревянного бруса, обработанного специальными пропитками, производится к обрешетке, и тут предпочтительнее кровельные гвозди, хотя иногда используются и саморезы подходящей длины.

1. После предварительной примерки, убедившись, что металлическая деталь заходит на черепицу и закрывает брус, производится крепление панели к прибитой деревянной части.
2. Прикрепить нужно саморезами, используя подходящий инструмент. Их закручивают по восходящей, направляясь к коньку по металлической планке, непременно с боков и сверху.
3. Количество зависит от габаритов крыши и параметров планки, с соблюдением расстояния примерно 25 см. На концах тем же крепежом закрепляют заглушки.

Окончательно готовым считается узел, в котором плотно закрыты все стыки. С этой целью применяется самоклеящийся уплотнитель или специальный герметик для крыши. Покрытие шляпок саморезов специальной краской убережет их от коррозии, а значит, и пиломатериал под ними будет служить дольше.

Особенности крепления

Чтобы изделие вне зависимости от качества изготовления исправно выполняло возложенные на него функции, его необходимо не только правильно подобрать, но и установить. В случае с планкой необходимо знать особенности выполнения ее монтажа:

Начинать крепление этого изделия необходимо только после завершения установки лобовой доски. В качестве крепежных элементов используются саморезы или оцинкованные гвозди. Установка лобовой доски осуществляется непосредственно к торцам стропил

Очень важно, чтобы она была закреплена ровно. Это в дальнейшем значительно облегчит вам выполнение работы по монтажу планки.
На следующем этапе выполняется обшивка лобовой поверхности шпунтовой доской

При наличии желания и возможности в качестве материала можно использовать профлист или сайдинг.
Далее необходимо закрепить к стене дома деревянный брус. Он будет выступать в качестве страховочной опоры и позволит правильно выполнить установку планки.
Дальнейший ход монтажных работ будет зависеть от того, оборудована ли ваша крыша системой водостока. При наличии таковой вам придётся первоначально установить кронштейны для фиксации желобов и труб. Обычно их монтаж производится напрямую к торцам стропильных ног. Но допустим вариант, когда их крепят к лобовой доске.
Затем можно переходить непосредственно к креплению планки. Для ее установки рекомендуется использовать саморезы или кровельные гвозди. Устанавливают планку, соблюдая шаг 20−30 см. Крепежные элементы рекомендуется размещать в шахматном порядке.
Во время монтажа необходимо следить, чтобы между планками не было зазора. Либо их можно уложить просто встык. Если же вы хотите обеспечить максимальную защиту этому элементу, то рекомендуется его укладывать внахлёст. При этом способе монтажа следующую планку необходимо размещать с заходом на предыдущую не менее, чем на 3−5 см. Нахлест делают только в сторону стока.

После выполнения всех перечисленных этапов можно начинать непосредственную укладку и кровельного материала

Но будьте очень аккуратны во время монтажа, поскольку по неосторожности вы можете повредить защитный слой карнизной планки. Особенно если вы используете недорогие оцинкованные изделия

Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока.

В процессе монтажа кровельного «пирога» уделите особое внимание гидроизоляционной плёнке. Ее желательно укладывать непосредственно под металлочерепицу

Технология монтажа требует, чтобы материал заходил на планку. Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши.

Ещё необходимо учесть, что пленка гидроизоляции не должна выходить за границы кровельного материала. Иначе она будет регулярно подвергаться воздействию ультрафиолетового излучения и очень скоро потребует замены. По этой причине ее следует целиком размещать под кровлей.

Монтаж металлочерепицы является очень сложной задачей не только для частного застройщика, но и даже для опытного специалиста. Ведь недостаточно только правильно выбрать кровельный материал. Нужно также надлежащим образом выполнить его монтаж.

В соответствии с принятой технологией, крепить металлочерепицу необходимо обязательно с использованием определенного набора доборных элементов.

В их числе должна присутствовать и карнизная планка, которая играет важную роль в обеспечении надежной защиты здания. Поэтому нежелательно проводить монтажные работы без подобных изделий, если вы не хотите через пару лет проводить незапланированный ремонт своей кровли.

Только при использовании всего набора доборных элементов можно обеспечить правильное выполнение кровлей своих функций. Поэтому после того, как вы выберете кровельный материал, вам сразу же нужно решить вопрос и с доборными элементами. В случае с планкой это играет особую важную роль, поскольку этот элемент помогает защитить конструкцию крыши от проникновения влаги.

Здесь важно не только правильно рассчитать ее размеры, но и изучить другие важные характеристики, в том числе и тип используемого защитного покрытия. Учитывая, что большинство частных застройщиков обо всех этих нюансах не знает, лучше всего подбирать доборные элементы при непосредственном участии специалиста, а также и проводить в его присутствии саму работу по монтажу

Производители

Среди лучших востребованных компаний-изготовителей фронтальных накладок можно назвать несколько.

• Уральский промышленный холдинг «АМК–Групп». Фирма уже много лет производит качественные строительные материалы и стальные конструкции.

• Iron-SPB поставляет потребителю материалы для крыши и стройки из профнастила, сэндвич-панелей, сайдинга, фронтальных накладок.

• Proplotnik предлагает полный спектр материалов для стройки и отделки.

• «СтальИнвест» считается мощной компанией, у которой развита логистика, имеются собственные базы с качественными товарами. Фирма стремится угодить своим потребителям и всегда предлагает только лучшую продукцию.

• «АльфаСтройМонтаж» характеризуется широким ассортиментом продукции для стройки и отделки.

• «ТЕХНОНИКОЛЬ» предлагает широкий выбор продукции для комплектации кровли, фасада.

Советы по безопасности

Устройство торцевых планок не сложная работа, необходимо лишь аккуратно подогнать размеры и точность в обозначении мест закрепления опоры и передних досок. Разрезы металлочерепичных листов и торцевой планки с помощью ножниц, оставляют заусенцы. Поэтому работать следует только с использованием перчаток, а линии срезов нужно спиливать приспособлением, снимающим острые края, напильником например.

Также при устройстве особый акцент направлен на то, чтобы выравнять обе плоскости

Торцевую планку очень важно закреплять внатяг, использовав саморезы и каучуковые шайбы, что будет защищать от расшатывания ее ветром

Размеры планок для разных покрытий

Ветровые элементы необходимо устанавливать для крыш, имеющих крышу из битумных материалов, для металлочерепичных крыш, для кровли из профнастила или других материалов.

Для кровли жилого помещения ветровую планку требуется устанавливать независимо от того, чем покрыта крыша.

Для нежилых помещений (гаражей, складов) с металлической стропильной системой установка ветровой планки не обязательна.

Материал, из которого изготавливаются торцевые элементы, может быть разным:

• стальные листы. Их изготавливают толщиной от 0,4 до 0,5 мм. Подходят для крыш из профнастила, металлочерепицы (чаще с базальтовым вкраплением), битумных покрытий. Стальные элементы могут иметь различное покрытие: полиэстер, пластизол, полимерное, лакокрасочное, цвет которого можно подобрать в соответствии с кровельным материалом. Имеют широкое распространение;
• планки их поливинилхлорида. Используются крайне редко, так как материал подвержен разрушению от перепада температур. Толщина элемента из ПВХ может быть от 0,4 до 1 мм. Широкий диапазон цветов;
• алюминиевые листы. Могут быть толщиной от 1 до 2 мм. Аналогично со стальными листами могут иметь различное покрытие;
• деревянная защита. Изготавливается чаще всего самостоятельно из доски, может иметь узорчатую резьбу. Такие компоненты используются в частных домах и являются красивым декоративным дополнением к крыше.

ВАЖНО!
При выборе планки следует учитывать высоту волны и ширину торца, чтобы планка могла полностью перекрывать незащищенный торец крыши.

Кроме того, торцевые листы могут быть из акрила, ОСБ, МДФ, искусственного камня. Конструктивные части кровли из этих материалов изготавливаются индивидуально для частного проекта и не имеют масштаба промышленного производства.

Нахлест ветрового элемента

Ветровая планка: размеры

Размеры ветровых планок стандартные по длине — два метра, и различные по ширине. Есть производители, которые выполняют индивидуальные заказы на торцевые листы: изготавливают их длиной до 2,5 метров. Ширина зависит от того, каким материалом покрыта конструкция кровли.

Стандарт — 90х150 мм и 40х60 мм. Широкую планку используют для монтажа на скатных конструкциях, узкую — на плоской системе.

Обзор цен и характеристик ветровых планок для профнастила

В общей массе кровельного металла доборные элементы составляют порядка 3 %. Вместе с тем, их установка является финишными операциями монтажа крыши, придавая ей законченный вид и обеспечивая функциональную готовность всего сооружения выполнять назначаемые для него задачи.

Правильная установка доборных элементов соединяет все элементы кровельного пирога в единое целое, за счет чего верхнее строение здания приобретает способность надежно защищать дом от воздействия внешних факторов

Цена на каждый элемент в отдельности зависит от сложности его конструкции, но приобретение их неизбежно ввиду важности выполняемых функций

Виды и назначение доборных элементов

Важным фактором правильного подбора этих деталей является цветовое решение сооружения в целом, поэтому при их приобретении это свойство является одним из решающих. Как правило, доборные элементы идут в комплекте с кровлей, изготовленные из материала одного цвета.

Все финишные работы производятся установкой замыкающих деталей, придающих кровельному пирогу монолитность. Для кровли из профнастила они бывают:

Материалом для этих деталей является оцинкованный лист толщиной порядка 0,5 — 0,7 мм. Для улучшения эксплуатационных качеств и антикоррозионных свойств материала, поверхность дополнительно покрывается несколькими слоями специальных красителей или полимерных пленок. Цена представляется потребителю на каждый вид отдельно, а не за комплект. Поэтому проблем в виде покупки ненужных для конструкции кровли деталей не возникает.

Назначение и место установки ветровой планки

Ветровая планка для профнастила предназначается для защиты от ветровых воздействий боковых торцов крыши, при этом перекрывая зазор между материалом кровли и торцевой доской сформированного кровельного пирога.

Крепление уголка осуществляется к обрешетке кровли по горизонтальной поверхности и к торцевой доске, замыкающей кровельный пирог. Таким образом создается монолитность крыши. При установке ветровых планок желательно применять дополнительные уплотнения мест стыковки деталей.

Крепить ветровую планку лучше всего самонарезающими винтами соответствующего размера с обязательным применением резиновых прокладок или полиуретановых шайб под головками крепежа. Винты предпочтительно выбирать с болтовыми шестигранными головками. Для сохранения эстетичности кровли их подбирают также по цвету защитного покрытия. Расстояние между винтами должно быть не менее 400 мм. Величина перекрытия между отдельными уголками не менее 100 мм, при этом крепить через два металла обязательно.

Стандартная длина ветровой планки 2000 мм. Размеры и форма полок зависит от выбранного типа профнастила.

При необходимости резки детали, торцы отреза нужно закрасить подходящей по цвету краской. Если в месте сочленения с другими деталями возникает зазор, его необходимо перекрыть подгибом сопрягаемых деталей или дополнительной деталью нужной формы. При приобретении материала кровли желательно озаботиться о нескольких небольших кусках материала профнастила из обрези в отходах производства.

Назначение ветровой планки:

• защита подкровельного пространства от воды и ветра в месте примыкания материала кровли к торцевой доске, а также от гнездования птиц и проникновения мелких зверьков типа куниц;
• дополнительное укрепление профнастила по краям кровли, что особенно актуально в местностях с сильными ветрами;
• крепление софитов, если таковые предусмотрены в конструкции кровли;
• декоративное оформление торцевых элементов участков кровли, окаймление фронтонов.

Заключение

Современные тенденции в строительстве загородного жилья склонны к созданию надежных герметичных кровель с применением различных утепляющих материалов. В связи с этим возникла необходимость применения контробрешеток, создающих надежные и эффективные продувы. А использование утепляющих материалов, особенно волокнистых, предъявляет высокие требования к герметичности верхнего строения кровельного пирога. При попадании в него влаги возможны проявления гниения и заплесневения утеплителей, развитие различных грибковых поражений в древесине стропильной системы и обрешетки.

Герметичность кровельного пирога обеспечивается системой доборных элементов, правильная установка которых обеспечивает это требование.

Теплая кровля, даже если она устраивается в нежилом чердачном помещении, обеспечивает экономию энергоносителей примерно на 15 — 25 %, что постепенно оправдает понесенные затраты на ее устройство.

Надеемся, что приведенная информация будет полезной.

Как устанавливать ветровые доски

Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.

Монтаж планок на крыше из металлической черепицы

Как произвести установку ветровой доски на крыше?  Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.

Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.

Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.

Установка планок на крыше из профилированного настила

Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.

Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.

После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.

Особенности

Мягкая кровля представляет собой слой пластичного материала, который крепится к плоскому основанию. С помощью таких продуктов невозможно получить полную гидроизоляцию поверхности. Особенно это касается торцевых элементов, а также мест примыкания нескольких конструкций друг к другу.

Решают данную задачу с помощью кровельных планок. Данное изделие представляет собой плоскую деталь, которая отличается Г-образной формой.

Планки для мягкой кровли решают несколько основных задач.

Гидроизоляция. Карнизные и ветровые планки не позволяют проникать под основу дождю. Это продлевает срок службы стропил и других конструкционных элементов. При этом они сконструированы таким образом, чтобы направлять потоки в нужное русло. Также правильное обустройство вентиляции и использование планок позволяет предотвратить постоянное образование конденсата под кровельным покрытием.

• Защита от ветра. Фронтальные планки не позволяют проникать потокам ветра под кровельный материал. Это защищает основу от срывания при сильном воздействии. Кроме того, данные доборные элементы дополнительно предотвращают возможность проникнуть под кровлю грызунам или птицам.
• Декоративное оформление. Кровельные планки имеют множество расцветок. Это позволяет подобрать их под основной стиль кровли. Их использование позволяет кардинально изменить дизайн конструкции.

Виды планок

При монтаже кровли из металлопрофиля используется несколько видов планок:

• карнизная — крепится к стартовой доске обрешетки. Эта часть кровельной системы защищает деревянные элементы от намокания при ливнях, таянии снегов, обледенения. Также карнизная планка способствует отводу воды, направляя ее в желоб;
• коньковая треугольная — закрывает стыки обоих скатов на горизонтальном коньке и на наклонных ребрах. Не дает влаге, грязи, листве, попасть в подкоровельное пространство. Защищает края покрытия от подрыва порывами ветра. Этот элемент часто используется на кровли, где наклон ската более 30°, на четырехскатных кровлях;
• конек плоский — напоминает треугольную модель, и устанавливается на кровельных конструкциях с углом наклона менее 30°. Также этот элемент применяется на ломанных скатах и постройках с незначительным уклоном;
• ендова — бывает внутренней и внешней. Внешняя планка отводит воду с внутреннего стыка ската, устанавливается под кровельное покрытие, защищая помещение под кровлей от затопления. Ендова декоративная планка устанавливается на внутренний наклонный стык ската и скрывает косой срез металлической черепицы, защищает от мусора и грязи;
• снегозадержатели — задерживают снег, устраняя вероятность лавинообразного схода покрова;
• примыкания — накладывается на области примыкания к стене или дымоходу;
• капельник — защищает торцевую часть обрешетки от намокания и направляет воду в водосток;
• торцевая — это еще один доборный элемент, который устанавливается на торцы скатов, из-за чего и получил такое название. Данная планка бывает прямой и с углом. На второй имеется дополнительное ребро жесткости, которое одновременно является дополнительным декоративным элементом.

Набор фасонных элементов профнастила, которые необходимы при монтаже металлочерепичной кровли

Изготовляются планки на специальном металлопрокатном оборудовании. На лист воздействуют высокими температурами, а также механическим способом, пропуская через роликовый узел.

Предназначение торцевой планки

Одно из основных предназначений элемента — улучшение эстетики конструкции. Так удается скрыть неаккуратные срезы.

Торцовая планка выполняет и другие функции, облегчающие эксплуатацию кровельной системы и продлевающие срок ее службы:

• предохраняет фронтонный и кровельный свес от намокания. Кровлю защищает сама металлочерепица. Однако талая вода и дождевые капли иногда попадает снизу на стропила. При постоянном затекании не спасают даже самые сильные пропитки;
• в регионах, где часто дует сильный ветер, кровельный материал часто срывает ветром. Незащищенные края листового покрытия деформируются, ломаются. Иногда вследствие сложных погодных условий металлочерепица отрывается целыми панелями. Ветровая планка уменьшает этот вред.

Торцевая планка не допускает деформации кровельного материала и отрыва панелей даже при шквальном ветра
