Как рассчитать водяной и электрический теплый пол

Факторы, определяющие мощность теплого пола

На выбор мощности устройства влияет много причин, которые нужно учитывать, чтобы отопительная система работала эффективно.

Климатические условия так же играют важную роль. Если дом находится в регионе с холодным климатом, то производительность отопительной системы следует выбирать с запасом.

Основной обогрев или нет

Один из факторов, оказывающих влияние на мощность — тип обогрева, то есть, система будет основным источником тепла или дополнительным. Если — это основная отопительная система, то требуется устройство более высокой производительностью, необходимый уровень удельной мощности — 200 Вт на м2.

Каждый вид греющего пола имеет свои стандартны по тепловой мощности на квадратный метр:

• кабельные — 220 — 230 Вт;
• кабельные маты — 100 — 160 Вт;
• инфракрасная плёнка — 130 — 230 Вт;
• стержневые — 130 — 160 Вт;
• водяные — 40 — 150.

Вид помещения и его размер

У каждого помещения в квартире своя функция, в зависимости от которой определяется температурный показатель. Кроме того, на температуру влияет площадь комнаты, и количество оконных проёмов.

К примеру, мощность обогревательной системы уложенной на лоджии должна быть выше, чем предназначенной для кухни.

В большинстве случаев, производители электрических полов прикладывают рекомендации по данным параметрам:

• ванная комната — 150 до 180 Ватт/м2;
• остеклённый балкон — 150 до 180;
• кухня, спальня, коридор — 110 до 150.

При определении мощности тёплых полов в зависимости от размера обогреваемого помещения, не нужно брать в расчёт участки, где будет располагаться тяжёлая мебель, так как под ней установка обогрева не рекомендована. Естественно, чем меньше площадь комнаты, тем потребуется обогреватель меньшей производительности.

 Напольное покрытие

Показатель мощности обогрева во многом зависит от финишного покрытия. Ведь материал имеет разную степень теплопроводности.

При использовании тёплого пола под ламинат, затраты на теплоресурс возрастут, так как данный материал является плохим проводником тепла. Если использовать ковролин или линолеум, то нагрев произойдет быстрее, что приведет к экономии тепловой энергии.

Теплоизоляция помещения и тепловые потери здания

Теплоизоляция дома, от которой во многом зависят потери тепла — один из важнейших факторов при определении мощности тёплого пола на метр кв. При плохом утеплении (окон, дверей, перекрытий) система будет дольше работать, и больше потреблять теплоресурса, а это приведёт к увеличению расходов.

В старых панельных домах, толщина стен всего 10 — 15 см. В таких стрениях тепловые потери достигают 50%.

Температура в градусах	Хорошая изоляция (Вт/м2)	Средняя	Плохая
18	40	70	110
20	47	77	117
24	90	120	160

Приблизительную оценку теплоизоляции помещения можно произвести самостоятельно, используя онлайн-калькулятор. Согласно современных СНИПов, уровень теплозащиты должен быть в пределах 100 -130 Вт/м2.

Вид монтажа

Способ монтажа тёплого пола, также влияет на выбор его мощности. Ведь от толщины «пирога» зависит его теплоотдача.

Способы укладки:

1. Цементная стяжка — один из вариант монтажа. Бетонный раствор заливается минимальным слоем 30 мм. Для прочности конструкции на теплоизоляцию укладывается полипропиленовая фибра, или монтажная сетка, к которой крепится нагревательный элемент. Поверх заливается бетонная стяжка. Чем толще бетонный слой, тем время прогрева дольше, но при этом, тепло аккумулируется, что увеличивает период остывания.
2. Теплый пол под плитку — часто делается на старое основание. Сначала укладывается кабель с определённым шагом, чем он меньше, тем лучше. Нагреватель заливается плиточным клеем, после затвердевания монтируется плитка. Такой способ обеспечивает хорошую теплоотдачу.
3. Сухой монтаж под ламинат — если невозможно заливка бетонной стяжки, из-за тяжести конструкции, то осуществляется монтаж в штробы. Чтобы температура была равномерной по всей поверхности, штробы должны иметь глубину 10 мм, в которые укладывается нагревательный элемент. Если кабель высокой мощности — 180 — 200 Вт, то штробы рекомендовано делать глубиной 15 — 20 мм.

Тип терморегулятора

Терморегулятор — устройство фиксирующее сигналы от датчика температуры. Он отвечает за подачу электроэнергии в устройство, и при необходимости включает и выключает нагрев, что приводит к экономии ресурса.

Как правильно выбрать мощность теплого пола?

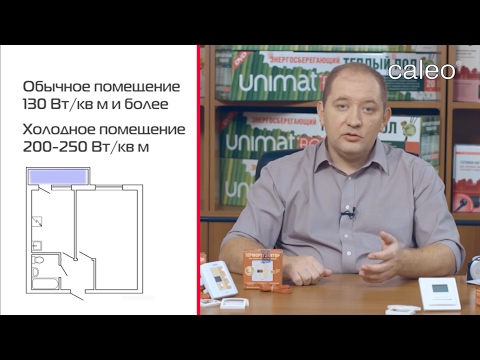

Watch this video on YouTube

Электрический теплый пол: мощность на метр квадратный

Теплый пол появился сравнительно недавно и быстро стал популярным. Его основным показателем является потребление энергии, которое зависит прежде всего от назначения. Если теплый пол является основным обогревателем, мощность составит 180-200 Вт/м 2 , если дополнительным — 100-160 Вт/м 2 .

При любом отоплении, в том числе когда применяется теплый пол, мощность больше всего расходуется на разогрев. В стационарный режим отопления параметры энергии только поддерживаются и ее требуется меньше. При благоприятных условиях теплый пол может включаться только на 15 мин за часовой период. За сутки это составит всего 6 часов.

Расчет мощности теплого водяного пола

Перед расчётом тёплого водяного пола следует обратить внимание на следующие параметры:

• площадь помещения;
• характеристики помещения (желаемая температура, материал стен, конструкция окон);
• вид напольного покрытия, то есть из чего будет сделан пол. Так, при покрытии пола из цельной доски, требуется более высокая степень обогрева помещения.
• мощность котла, насоса, диаметр труб.

Расчёт тёплого водяного пола включает в себя несколько этапов.

1. Необходимо нарисовать план помещения на листе бумаги, лучше на миллиметровой, задав масштаб. В плане должны быть отображены расположения окон и дверей.
2. Расчёт шага труб (определённого промежутка между трубами при укладке), их расположения и диаметра.

неравномерноне должна быть выше 30 градусов.

Контур труб при укладывании должен быть в пределах 80−90 метров. Чем длиннее труба, тем больше гидравлическое сопротивление. При увеличении длины трубы и большом количестве поворотов сопротивление будет возрастать. Площадь обогрева не должна превышать 20 м². Если помещение имеет большую площадь, то тогда его надо разделить пополам и сделать два контура, или разделить на три и более контуров. Когда известно количество контуров, то тогда покупается коллектор с определённым количеством отводов. Лучший вариант — это коллектор с регулировочными клапанами, которые помогают изменять температуру, а значит регулировать подачу теплоносителя в каждый контур.

Величина гидравлического сопротивления должна быть одинакова в каждом контуре, который подключен к распределительному коллектору. Для разных помещений (балкон, веранда) необходимы независимые контуры. Эти помещения должны отапливаться отдельно, потому что на их обогрев уходит много тепла.

От шага труб зависит равномерное распределение тепла и необходимая длина труб. Средний расход труб составляет 5 погонных метров на 1 м² площади помещения, если расстояние между витками 20−30 см. То есть нужно около 100 м трубы для помещения площадью 20 м².

Чтобы достигнуть теплоотдачи в 50 Вт на квадратный метр, шаг труб с теплоносителем должен быть 30 см.Когда теплоотдача повышается до 80 Вт, тогда шаг должен уменьшаться до 20 см. Если повышаются размеры промежутков между трубами, то в таком случае рекомендуется повышать температуру теплоносителя

При размещении труб отопления тёплого водяного пола на плане не стоит забывать про основные места тепловых потерь, которыми являются окна и двери. Труба, отходящая от стояка, должна проходить вдоль окна. Расстояние от труб до стен должно составлять 20−25 см, но не меньше 8−10 см. Расстояние между трубами зависит от диаметра труб. По чертежу и контуру труб рассчитывается количество труб, необходимое для укладки. Дополнительно надо добавить два метра для подводки трубы к стояку.

Расчет потребления электроэнергии ИК пленки на 1м2

Стоит понимать, что для каждого дома потребление электроэнергии будет свое. Если говорить о среднем показателе потребления электричества, то он варьирует от 10 до 60 Ватт на квадратный метр площади.

Для загородного дома, где инфракрасный теплый пол является основным источником тепла, то расход энергии будет составлять от 30 до 40 Ватт на квадратный метр. В квартире, где теплый пол служит как дополнительный элемент нагрева, затраты энергии составят от 10 до 30 Вт на метр квадратный.

Расход на отопление в доме влияют различные факторы:

• общая площадь помещений;
• площадь застилаемой поверхности пола;
• вид напольного покрытия;
• общие характеристики помещения (высота, толщина стен и объем отапливаемой зоны);
• наличие окон и дверей в помещении и их количество;
• сколько места занимает мебель;
• дополнительные способы отопления.

При наличии этих данных можно составить наиболее точный расчет выделения тепла и соответственно потребления электроэнергии.

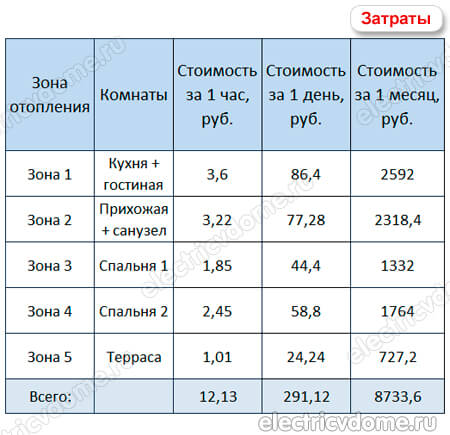

Чтобы понять, сколько расходует электроэнергии теплый пол нужно выполнить расчет максимально правильным, за основу возьмем потребление пленки на 40 Ватт*м2. Стоит понимать, что после достижения установившейся температуры инфракрасное покрытие за один час включается 3-4 раза, так как нагрев материала производится в течение 3-5 минут, после чего нагревательный элемент остывает на несколько градусов.

ВНИМАНИЕ! Расчеты ведутся по тарифу на электроэнергию для Московской обл. который на данный момент составляет 5.29 руб./кВт*ч

Таким образом, если взять потребление пленки 40 Вт/м2 из расчетов видно, что за один месяц расход за электроэнергию при обогреве дома теплым полом составит порядка 1648 кВт*ч. Стоимость такого отопления составит 8733 руб. при вышеуказанном тарифе.

Если использовать инфракрасную пленку как дополнительный источник тепла с расчетом 10 Вт/м2, потребление электроэнергии в месяц составит 413 кВт*ч. Цена в месяц выйдет 2203 руб.

Если стены в доме имеют хорошую теплоизоляцию, то для отопления понадобится меньше мощности, так как тепло потерь будет меньше. Для дома с хорошо утепленными стенами потребление электричества составит не более 30 Ватт на квадратный метр.

Как снизить потребление электроэнергии инфракрасного пола

По приведенному примеру, можно увидеть какой расход электроэнергии теплого пола потребляется, и сколько придется платить за свет. При получении квитанции может возникнуть спорный вопрос, резонно ли было устанавливать теплый пол, но есть варианты, которые позволят вам существенно сэкономить затраты электричества и сэкономить собственные деньги.

#1. В первую очередь стоит позаботиться о качественном утеплении полов в доме. Как показывает статистика проверенная специалистами, расход энергии при хорошо утепленных полах уменьшается порядка 40%, а – это можно сказать, что в половину.

#2

Важно установить терморегулятор в наиболее холодной точке помещения, где при понижении температуры воздуха прибор будет включать отопление, и отключать его для достижения необходимых условий. С помощью терморегулятора расход можно сократить на 40%

#3. Многотарифный счетчик в доме поможет также сэкономить на затратах. Такие счетчики считают потребление по разной цене, что позволяет экономить, в то время когда вы пользуетесь электричеством.

#4. Чтобы минимизировать затраты на электричестве, не стоит использовать пленку под мебелью. От такого отопления в помещении теплее не станет, а платить придется полностью. Только открытое пространство позволяет хорошо прогреваться помещение.

#5. Можно сократить потребление энергии, если опустить температуру нагрева полов на один градус. Для вас и жителей дома падение температуры будет незаметным, но при этом экономия составит около 5%.

Экономить на электричестве при использовании инфракрасных полов не сложно, главное при этом полностью придерживаться основных правил экономии.

Если вы воспользуетесь подсказкой, которая предложена в этом материале, то можно сэкономить свои расходы на оплату электроэнергии. Комфорт в доме напрямую зависит от температуры воздуха, поэтому правильно рассчитанная мощность и потребление электроэнергии поможет сэкономить на оплате.

Мощность на метр

Между системами водяного обогрева и традиционными вариантами отопления есть существенные отличия. построены так, что система начинает функционировать при 35–45⁰ (максимально допустимая – не более 50⁰). То есть такой относительно маленькой температуры достаточно, чтобы комфортно обогреть жилое пространство.

Мощность водяного теплого пола на квадратный метр также относительно мала – порядка 40 – 150 Ватт. Чтобы система функционировала эффективно, необходимо достигнуть равномерного распределения температуры по поверхности, исключив образование холодных углов.

Производительность водяной обогревательной конструкции и протяженность трубопровода взаимосвязаны

Выполняя расчет, принимают во внимание также:

• величину площади и конфигурацию пола;
• размер теплопотерь;
• шаг установки труб.

Производительность такой системы, как и ее температура регулируется вручную или автоматически в соответствии с погодными условиями и температурами.

Расчет выполняет поэтапно.

• Прежде всего на бумаге чертят план, желательно на миллиметровке. В нем необходимо отметить места, где расположены двери и окна, поскольку именно они являются основными местами теплопотерь. Трубу, которая отходит от стояка обязательно проводят вдоль окон. Между трубой и стенами должна остаться полоса шириной порядка 200–250 мм, но никак не меньше 100 мм.
• Далее определяются с протяженностью одного контура. Оптимальной считается длина в 80–90 м.

Внимание
Учтите, если контур окажется чересчур маленьким, то на полу останутся холодные участки, поскольку нагревание будет проходить неравномерно. Если же контур по длине будет большим, то гидравлическое сопротивление возрастет и циркуляция теплоносителя будет слабой.. Один контур в состоянии обогреть примерно 20 кв

м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки

Один контур в состоянии обогреть примерно 20 кв. м. Для больших площадей используют несколько контуров, разделив ее на равные по площади участки.

Мы уже отметили насколько важно равномерно распределить тепло. В решении этого вопроса немаловажную роль играет правильный выбор расстояния между трубами

Необходимо учесть следующую связь между этим параметром контура и температурой теплоносителя: чем расстояние между ними больше, тем выше должен быть нагрет теплоноситель, чтобы было возможно обеспечить желаемую степень теплоотдачи.

Полезно
При установке трубопровода с шагом в 250 мм в среднем требуется 5 пог. м/кв. м труб, то есть для обогрева комнаты площадью в 20 кв. м длина магистрали должна составлять 100 пог. м. При этом теплоотдача достигает 50 Вт/ кв. м при температуре теплоносителя в 30 °. Если же необходимо повысить теплоотдачу, к примеру, до 80 Ватт, то рекомендуется уменьшить расстояние между трубами до 20 см.

Нельзя забывать также о том, что шаг установки труб контура зависит также от их диаметра. Общее количество труб рассчитывают согласно чертежу с учетом всего вышесказанного. К полученному результату необходимо добавить еще два метра, которые понадобятся при подводке магистрали к стояку.

2021 prestigpol.ru

Методика расчета

Когда единственным источником тепла был выбран теплый водяной пол, расчет выполнить точно будет весьма непросто. Причина в следующем – при таком выборе приходится учитывать немало нюансов, включая нормативные документы, а также требуемые материалы. К тому для подобных расчетов необходима достаточно высокая степень технической грамотности, ведь от нее зависит качество полученной системы обогрева, а также финансовые затраты на ее устройство, текущее обслуживание и эксплуатацию. Во втором варианте, то есть установке системы дополнительного обогрева решить рассчитать ее не составит особого труда.

Схематически данную конструкцию можно описать, как магистраль трубопровода, помещенную между черновым полом и его покрытием. Таким образом, создание подобной конструкции сводится к укладке между основой и финишным покрытием трубной магистрали, по которой циркулирует теплоноситель. Она состоит из ряда компонентов:

• теплоизоляционного слоя;
• нагревательных труб;
• коллекторов и шкафа;
• запорной арматуры;
• дополнительных элементов, используемых при присоединении конструкции к центральному отоплению, типа фитингов и крепежей.

Для расчета теплоотдачи должны быть собраны необходимые данные, в том числе о помещении. В частности, это касается:

• вида и площади помещения;
• запланированной температуры;
• уровня теплопотерь;
• типа покрытия пола.

Есть также несколько факторов, которые, возможно, могут показаться незначимыми, тем не менее они способны существенно отразиться на итоговых результатах расчетов, то есть теплоотдача водяного теплого пола окажется недостаточной

В расчетах принимают во внимание

• этажность помещения – находится ли помещение на первом или и последнем этаже;
• объем застекления, например, – эркер, балкона или эркера;
• степень теплоизоляции – балкон, помещение с тонкими стенами;
• некоторые особенности напольного материала – достаточная толщина либо высокий уровень теплоемкости.

Совет
В подобных случаях мощность системы обогрева должна быть увеличена и, как правило, возникается необходимость теплотехнического расчета.

Особое внимания требуют помещения с дощатыми либо паркетными полами. Это необходимо из-за низкой теплопроводности древесины в условиях стандартных значений удельной мощности, которая не позволяет получить требуемую температуру поверхности пола.

Типы нагревателей

Для обогрева помещений применяются:

• греющий кабель;
• термоматы;
• инфракрасные устройства (пленка или стержни).

Кабель закладывается в стяжку или клеевую прослойку керамической кладки. Пленка может размещаться в клеевом слое, под ламинатом или линолеумом. Как правило, она применяется для тонкого напольного покрытия. Каждый способ обогрева имеет особенности, но общим для всех является обогрев снизу, на что требуется на 15 % меньше затрат энергии. Радиаторы не греют нижнюю часть помещения. Чтобы там было тепло, следует подавать на них теплоноситель с большей температурой подогрева.

Грамотный расчет тепла теплого пола водяного типа

Качество обогрева будет зависеть от правильности расчетов теплоотдачи теплого пола, поэтому вычисления должны производиться в обязательном порядке. Постоянными величинами будут:

• температура рабочей среды внутри трубы – 45-50 градусов;
• температурный режим комфортного проживания – 18-22 градуса.

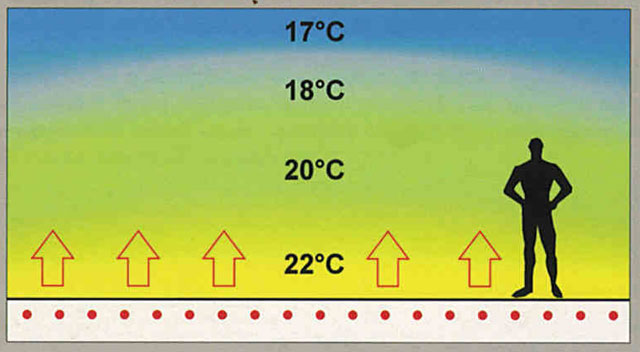

Колебания температур при изменении высоты

Эффективный теплый пол: расчет мощности системы

Осуществляя расчет водяных теплых полов своими руками на подготовительном этапе, следует определить базовые параметры и назначение помещения, а также характеристики заградительных конструкций. При этом должны быть хорошо известны коэффициенты тепловых потерь применяемых материалов.

Пример проектирования обогревательной системы

Для вычисления тепловой нагрузки на каждую петлю контура, потери давления, а также скорости движения рабочей среды потребуется узнать большое количество коэффициентов непосредственно в точном виде. Чтобы упростить расчеты предлагается принять мощность системы равной максимальным потерям тепла.

Использовать можно такую формулу:

Q = (V*Pt*K)/860, где:

Q – тепловые потери;

V – объем помещения;

Pt – разница между уличной и внутренней температурой;

K – коэффициент, определяющий теплостойкость (обычно его значение варьируется в пределах 1,5-2).

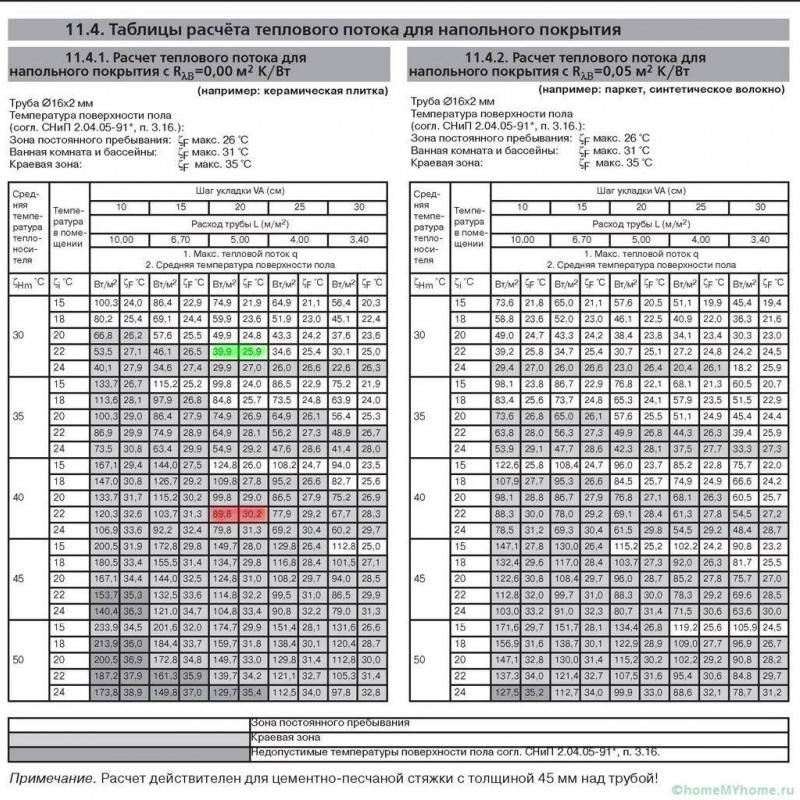

Таблица для вычисления теплового потока для напольных покрытий

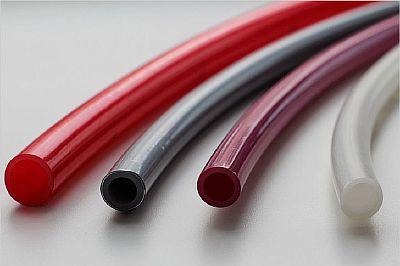

Грамотный расчет трубы для теплого пола в помещении

После вычисления мощности необходимо определиться с расчетом трубы водяного теплого пола. Протяженность трубопроводов будет зависеть от схемы укладки и расстояния между основными элементами.

Наибольшей популярностью пользуются два варианта укладки

При вычислениях длины применима следующая формула:

L = S/N*1,1, где:

S – квадратура помещения;

N – расстояние между контурами;

1,1 – запас на повороты.

Расстояние между трубопроводами должно быть одинаковым

Вычисления для насосного оборудования

Сделав расчет тепла теплого пола, можно приступать к вычислениям, необходимым для выбора насоса, способного обеспечить оптимальное движение теплоносителя. Произвести вычисление базовых параметров можно самостоятельно по специальной формуле:

Q = 0,86*Ph/Th, где:

Q – объем рабочей жидкости (куб. м/ч);

0,86 – преобразующий коэффициент;

Ph – мощность одного контура;

Th – разница температур на входе и выходе.

Коллектор со смесительным узлом и циркуляционным насосом

Статья по теме:

Особенности расчета теплого водного пола

Передвигаться босиком по теплой поверхности в собственном доме или квартире гораздо приятнее, чем по холодному покрытию, поэтому в последние годы многие владельцы недвижимости отдают предпочтение системе отопления, получившей название «теплый пол». Такая конструкция позволяет обеспечить комфортное пребывание в помещениях.

На практике чаще всего монтируют водяные или электрические полы. В первом случае нагревательным элементом конструкции обогрева является горячий теплоноситель.

Водяные системы можно назвать оптимальным выбором для частных домовладений по нескольким причинам:

• они способны полноценно заменить отопление, предусматривающее использование радиаторов;
• несмотря на дороговизну при монтаже в помещении большой квадратуры, конструкции окупают себя в течение 5-6 лет и они дешевле в эксплуатации, чем электрические полы.

Что касается квартир, расположенных в многоэтажных домах, то в них установка водяных теплых систем разрешается только в новостройках и то не во всех. В других жилых зданиях монтаж таких конструкций запрещен. Дело в том, что их можно подключить только путем врезки в систему централизованного отопления, что, скорее всего, приведет к падению давления и температуры в ней.

Своими силами смонтировать теплый пол практически невозможно, поскольку предстоит не только уложить трубы в бетонную стяжку, но еще и запустить в работу оборудование, например, циркуляционный насос и газовый котел. Кроме этого, перед установкой конструкции нужно выполнить точные расчеты, что сделать могут профессионалы, обладающие специальными навыками.

С целью экономии владелец недвижимости может самостоятельно выполнить некоторые работы, например, залить стяжку. Также будет не лишним предварительный расчет, чтобы хоть приблизительно знать размер денежных затрат.

Для того, чтобы определиться с финансовой стороной проведения монтажа, можно:

1. Обратиться к мастерам, которые будут заниматься установкой системы. Им следует предоставить всю требуемую информацию и получить в итоге максимально точные сведения.
2. Отыскать в Интернете сайт с онлайн калькулятором. Такие компьютерные программы подсчитывают будущие расходы на ремонт с разной степенью точности.
3. Выполнить все вычисления самостоятельно. Правда, для этого необходимо узнать, как рассчитать водяной теплый пол правильно, иначе вычисления без обладания нужными навыками дадут только приблизительный результат. Правда этого будет достаточно для подсчета предстоящих затрат.

Для водяного и электрического



Расчет мощности теплого пола электрического

Для расчета оптимальной производительности нагревательного кабеля (P) используется довольно простая формула:

P = Sхk, в которой

S обозначает полезную площадь, а k – удельная мощность теплого пола

Тип помещения	Требуемая удельная мощность электрического пола Вт/м2	Погонная мощность нагревательного кабеля Вт/м
	Средняя	Максимальная
Санузлы (ванная, туалет, душевая)	130 – 150	200	10–18
Кухня, прихожая, спальня гостиная, детская комната	100–150	170	10–18
Помещения, находящиеся на 1 этажах многоквартирных зданий, а также над арками	130–180	200	10–18
Обогрев деревянного пола на лагах	60–80	80	8–10
Тонкий пол, в том числе и с применением ИК пленочных полов	100–120	150	8–10
Балкон, лоджии	130–180	200	10–18
Основное отопление с применением термоаккумулирующей бетонной стяжки	150–200	200	18–20

теплый пол электрический: мощность на квадратный метр для помещений с различными функциональными назначениями

Для облегчения расчетов обычно используют усредненные значения коэффициента k:

• для помещений, расположенных, начиная со второго этажа – 120 Вт на м2;
• жилых помещений на первом, ванных комнат, котельных – 140 Вт на м2;
• застекленных балконов или лоджий, банных комнат – 180 Вт/ кв. м.

Пример расчета

Рассмотрим алгоритм расчета на конкретном примере. Допустим, на кухне, расположенной на пятом этаже многоэтажного дома, с общей площадью в 12 кв. м. предполагается установить электрический вариант. Потребляемая мощность комфортного (дополнительного) обогрева рассчитывается в следующем порядке:

• холодильник – 0,25 кв. м,
• мебель – 2,5 кв. м,
• отступы по полу от стен периметру помещения – порядка 5–10 см, примерно 0,5 кв. м, то есть «холодная» площадь составляет

0,25 + 2,5 + 0,5 = 3,25 (кв. м).

Полезная площадь, таким образом, будет равна 8,75 кв. м.

Производительность в квт составит 8,75 * 120 = 1,05.

Для сравнения, отметим, что если та же квартира будет находиться на первом этаже над холодным подвалом, то для обогрева потребуется значительно большая производительность системы – 1,312 Квт.

tp-1
tp-2

После расчета, какую мощность потребляет система, нужно выбрать нагревательный элемент и регулятор мощности.

Рекомендуем
Мощность пленочного теплого пола на квадратный метр рассчитывается аналогично кабельному.

Инфракрасный: потребляемая мощность

Стандартные рекомендации по выбору пленочных обогревательных систем

• дополнительная – 120-150 Вт/м2,
• основная –170-220 Вт/м2

на практике не являются строго обязательными к применению.

Дело в том, что при работе терморегулятора от производительности инфракрасной пленки зависит только скорость нагрева системы.

Внимание
Не исключено, что потребление энергии, например, теплого пола на матах, мощность которого меньше, суммарно может оказаться больше, чем у пленки, имеющей более высокую производительность.

В совершенно одинаковых условиях эксплуатации (уровень теплопотерь, требуемая температура и т. п.), пленочный пол в 220 Вт/кв. м нагреется быстрее, нежели ее аналог в 150 Вт/м2. Как только заданная температура будет достигнута, сработает регулятор, и система окажется обесточенной. Очевидно, что первая, более мощная и отключится раньше, и раньше же перестанет потреблять электроэнергию.

Таким образом, предположение, что использование пленочного пола в 150 Вт/кв. м обязательно будет более рентабельным – ошибочно.

При определенных условиях (например, при больших теплопотерях помещения или недостаточной теплоизоляции пола) пленка, теплоотдача которой меньше, будет работать достаточно долго, чтобы скомпенсировать теплопотери, продолжая расходовать электроэнергию.

Что же касается пленок в 220 Вт/кв. м, то у них тоже есть недостатки. В частности, они, могут перегрузить электрическую систему в доме, поэтому в некоторых случаях возникает необходимость прокладки дополнительной линии и установки автоматического выключателя.

Рекомендуем
Для квартир, расположенных на верхних этажах, для дополнительного обогрева вполне подойдут пленки в 130-150 Вт/кв. м. Подобный выбор оправдан также и в случае, когда домашняя электропроводка оставляет желать лучшего и нет возможности ее модернизировать.

Определенную роль в при выборе системы обогрева играет и тип покрытия, под которое ее закладывают. К примеру, если под ламинат, мощность в 150 Вт/кв. м. будет оптимальной, а вот мощность инфракрасного пола под плитку должна быть больше.

Кабельные маты

Тонкий греющий кабель производят закрепленным на гибкой сетке. Преимущество заключается в небольшой толщине кабельного мата. Кроме того, нет необходимости в его прокладке по полу змейкой. Достаточно расстелить мат по полу и подключить к нему питание. Кабельный мат помещается даже в слое плиточного клея. Стяжка с покрытием нагревается быстрее, благодаря ее малой толщине.

Конструкция кабельного мата совершенствуется. Сейчас стали выпускаться изделия с теплоизолирующим слоем и прочным покрытием. Теплый пол расстилается на ровной поверхности и сверху без стяжки укладывается доска или ламинат.

Как рассчитать мощность водяного теплого пола

Теплоотдача водяных полов напрямую зависит от протяжённости магистрали.

 Для расчёта мощности системы потребуется знать:

• площадь и конфигурацию помещения;
• расход теплоносителя;
• теплопотери;
• укладочный шаг.

Составление плана

Любой подсчёт нужно начинать с составления плана помещения. Удобнее делать это на миллиметровой бумаге, но можно и на тетрадных листках в клетку. На чертеже отображаются все окна и двери помещения, с указанием их размеров.

Сразу замеряется высота комнаты, и прописываются показатели полезного объёма. На плане отмечаются участки, где будет стоять мебель. Затем нужно отобразить схему размещения труб.

Определение площади

При расчёте мощности водяного пола нужно помнить, что площадь, находящаяся под стационарной мебелью и техникой не учитывается.

Рассчитывается площадь комнаты по стандартной формуле (площадь квадрата, прямоугольника и т.д.), и от результата отнимаются участки, где будет стоять мебель.

Расчёт теплопотерь

Теплопотери — тепло в количественном обозначении, которое теряется помещением за единицу времени. Чтобы снизить теплопотери, используются отопительные приборы, а так же делается хорошая теплоизоляция.

При расчёте тепловых потерь учитывается:

• площадь комнаты;
• размер окон и дверей;
• высота потолка;
• число наружных стен;
• температура за окном;
• теплоизоляция стен;
• тип комнаты, которая находится выше.

Чтобы произвести подсчёт теплопотерь можно воспользоваться онлайн-калькулятором.

Расход теплоносителя

Для расчёта расхода воды потребуется знать — какое количество теплоносителя проходит через трубопровод за 1 час. Это нам нужно для того, чтобы грамотно произвести настройку ротаметров, и сделать правильный выбор производительности насоса.

Расход воды рассчитывается по формуле:

• G – расход воды в кг/ч;
• Q – тепловая мощность в Вт;
•  Δt – температурная разница теплоносителя в подающем и обратном контуре, для тёплых полов она равна 10 °С;
• 0.86 — коэффициент теплоёмкости воды.

Шаг укладки и длина контура

Для напольного отопления, в частном жилье, чаще укладываются металлопластиковые или полиэтиленовые профили, имеющие диаметр 16 мм. Есть несколько способов укладки трубопровода — змейка или улитка, при этом укладочный шаг не должен быть слишком маленький.

Длину каждого контура рекомендовано ограничивать 80 метрами. От его размера зависит выбор мощности насоса.

Рассчитать длину контура можно по формуле:

где:

• F — площадь помещения;
• b — укладочный шаг.

Если длина трубопровода получается больше 100 м, то её надо разбить на несколько петель.

Мощность пола

Мощность водяного тёплого пола на 1 м2 небольшая, и составляет всего 40 — 150 Вт. Чтобы система работала эффективно, распределение тепла по поверхности должно быть равномерным, без образования холодных зон. Для увеличения теплоотдачи, рекомендовано уменьшать укладочный шаг труб.

Хватит ли теплого пола для обогрева дома. Лайфхак от Cпроектируй.рф

Watch this video on YouTube

Плотность теплопотока рассчитывается по формуле:

где:

• q — показатель теплопотерь;
• F — площадь.

Производительность котла

Как рассчитать мощность котла для теплых полов — делается это с учётом мощности тёплых полов всего дома. Следует сложить все значения, которые были рассчитаны для каждой комнаты.

К полученному результату нужно добавить 15% – это и будет требуемая производительность котла. Если котёл купить без запаса, то при 100% нагрузке, ресурс агрегата будет расходоваться максимально быстро.

Производительность современных котлов – 24 киловатт, этого хватит для обогрева среднего помещения площадью до 240 м2. Есть электрокотлы, и с встроенным насосом — что является очень удобным.

Циркуляционный насос

Без насоса, гидрополы будут функционировать не эффективно. Как рассчитать мощность насоса для теплых полов? Она зависит от гидравлического сопротивления в магистрали, чем трубопровод длиннее, тем требуется более сильный насос.

 Чтобы определить производительность насоса можно воспользоваться формулой:

где:

• Pн — мощность отопительного устройства в кВт;
• tобр.т — температурный показатель теплоносителя в обратке;
• tпр.т — уровень температуры в подаче.

Рекомендовано выбирать схемы полов, позволяющие регулировать мощность в больших пределах. При включении она должна быть максимальная, за счет этого прогрев полов будет быстрее.

После достижения заданных параметров в системе должно происходить автоматическое понижение температуры обогрева.

В заключение — полезные советы

При закупке материалов для монтажа электрического теплого пола примите во внимание следующие рекомендации:

1. Подавляющее большинство греющих элементов нуждается в регулировании извне. В каждое помещение нужно установить терморегулятор и датчик перегрева, закрепляемый непосредственно на кабеле или пленке.
2. Обязательно укладывайте под напольные контуры слой утеплителя, если не хотите греть дорогим электричеством землю, перекрытие либо соседнюю квартиру.
3. Толщина теплоизоляционного слоя на грунте – не менее 10 см пенопласта или минеральной ваты. Межэтажное перекрытие достаточно застелить фольгированным пенополиэтиленом 8—12 мм в толщину.
4. Если на полах используются толстые покрытия – паркет, доска 25 мм и более, войлочный линолеум, то мощность греющих элементов придется увеличить на 30—40% против расчетной.
5. Заготовьте медные провода сечением 2,5 мм² для подсоединения контуров к электросети. Длины кабелей должно хватить, чтобы протянуть линию до главного щита.

Подведенную к электрощиту линию необходимо защитить автоматическим выключателем соответствующего номинала. Автомат лучше брать двухполюсный, разрывающий обе цепи – фазу и ноль.
