Как сделать самодельный снегоуборщик для мотоблока

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

• Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
• Из трубы делается вал, толщиной не менее 5 см.
• В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
• Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
• Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.

• В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

• Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
• Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
• Выбираем привод шнека.

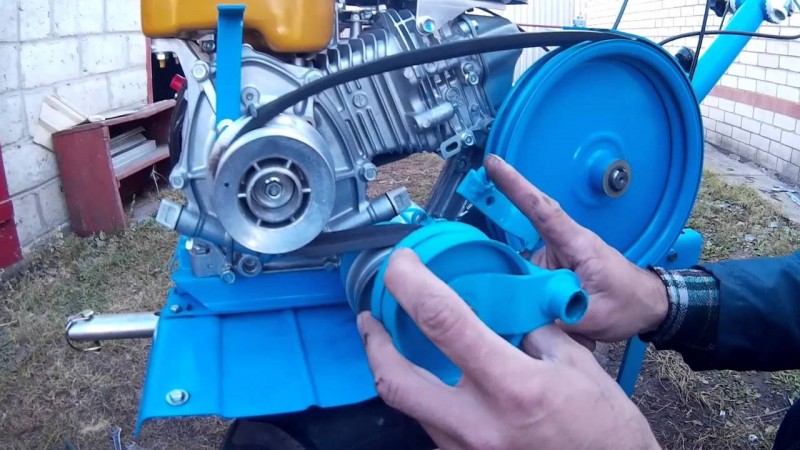

• Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
• Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
• Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
• Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
• Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
• У короба на боках закрепить стаканы.
• Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.

• Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

• Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
• Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
• На конце вала приваривают звёздочку для смены скоростей.
• Звёздочку и вал соединяют с мотоблоком при помощи цепи.
• Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
• Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
• Ручка машины крепится болтами на продольные уголки.
• После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Рекомендации по эксплуатации мотоблока со снегоуборочной насадкой

Вне зависимости от того, предпочли ли вы купить снегоуборщик для мотоблока, или пользуетесь самодельным устройством, существует свод правил, которые рекомендованы для работы с оборудованием этого типа. Придерживаясь их, вы сможете не только продлить срок службы прибора, но и избежать множества опасных ситуаций:

• перед началом работы обязательно проводите тщательный осмотр поверхности, на которой вы планируете очистить снег. В противном случае, вместе со снегом, в механизм могут попасть посторонние предметы, которые приведут к поломке. Кроме того, отбросив такой предмет на приличное расстояние, снегоуборщик может нанести вред чьему-либо имуществу или здоровью;
• обязательно позаботьтесь и о собственной безопасности: одежда должна быть удобной, по сезону, без длинных частей, которые могут попасть в движущийся механизм. К выбору обуви также нужно подойти ответственно – она не должна скользить. Кроме того, использовать снегоуборщик, не надев предварительно защитные очки, категорически запрещено;
• при возникновении любой непредвиденной ситуации, в первую очередь полностью выключите устройство. Приступать к устранению проблемы можно только в том случае, если вы уверены, что снегоуборщик отключен;

При использовании снегоуборшика соблюдайте меры предосторожности и технику безопасности

• насадка снегоуборщика на мотоблоке предназначена для работы на относительно ровных поверхностях. Не стоит использовать ее на слишком крутых подъемах или склонах;
• согласно правилам безопасности, дистанция, которая должна соблюдаться в работе, со стороны выброса снега составляет 10 м. Проверьте, чтобы на время очистки снега в этом промежутке не было людей, машин и т.д;
• при работе с мокрым, слегка подтаявшим снегом, обязательно делайте перерывы в работе, чтобы убедиться, что ни одна из частей снегоуборщика не забилась снегом.

Если соблюдать все эти правила, то роторный снегоуборщик для мотоблока вполне можно считать безопасным устройством. Главное, что стоит помнить — подобные устройства не терпят спешки и суеты. Если вы решили расчистить снег, выделите для этого достаточное количество времени, и подойдите к этой задаче максимально ответственно.

Как видим, ежегодная необходимость производить очистку снега может стать менее утомительной за вполне доступные средства. В зависимости от ваших желаний и возможностей, вы можете приобрести снегоуборщик от производителя, или сделать его самостоятельно. В любом случае, это значительно облегчит ваш труд и позволит вам трать на уборку снега куда меньше времени, чем потребовалось бы для ручной работы.

Полезные советы и предупреждения

Если предстоит работать с глубоким, или тяжелым и мокрым снегом, для увеличения ресурса работы снегоуборочной насадки, лучше всего использовать уменьшенную ширину захвата приемного желоба.

В случае проскальзывания ремня привода, при случайном попадании в область шнека посторонних предметов, или больших масс снега, а так же, когда приводной ремень начинает проскальзывать, из-за износа, или слабого натяжения, нужно незамедлительно выключить мотоблок, заглушив его двигатель.

Перед началом сезонного хранения снегоуборочной насадки, её необходимо отчистить от грязи и солевого налета, все резьбовые соединения и неокрашенные элементы конструкции промазать консервирующей смазкой ПВК. Цепь привода смазать солидолом, или литолом.

На поврежденный в процессе эксплуатации окрашенных поверхностях, необходимо восстановить слой краски.

При эксплуатации навесного оборудования старайтесь не перегружать мотоблок сверх меры. Не предусмотренные конструкцией нагрузки, значительно понижают оставшийся ресурс работы устройства и могут привести к его преждевременной поломке.

Во время уборки снега, не нужно кидаться сразу, на уборку всего, что выпало. Аккуратно попробуйте, как снегоуборщик справляется с тем объемом и той высотой снежного покрова, которые Вы собираетесь убирать.

Только убедившись, что процесс идет нормально и без «надрыва» спокойно продолжайте работу. Помните, что любая техника рассчитана на определенные нагрузки и работу в определенных условиях!

Необходимо отметить, что для уборки снега на мотоблоке Салют можно использовать три разные насадки.

Это непосредственно сам классический снегоуборщик, про который мы писали выше, лопата отвал, и коммунальная щетка. Давайте узнаем немного больше про отвал и щетку.

Лопата отвал

Цена изделия составляет около 5000 рублей.

Положение лопаты можно отрегулировать в пределах плюс – минус тридцать градусов и сгребать снег, с разной степенью интенсивности вправо, или влево, от направления движения мотоблока. Лопата отвал цепляется с использованием входящего в комплект прицепного устройства к задней части мотоблока.

Для работы с ней необходимо развернуть руль. При этом движение мотоблока будет происходить на задней передаче.

Кроме уборки снега, лопата отвал может быть использована для уборки мусора, сгребания земли, песка, или каких-либо сыпучих фракций.

Для повышения эффективности работы с лопатой отвалом желательно использовать на мотоблоке грунтозацепы (металлические колеса).

Лопата отвал производится в России и имеет гарантию в два года.

Коммунальная щетка

Цена коммунальной щетки составляет около 22000 рублей.

Конечно, эта щетка предназначена, главным образом, для уборки мусора, опавших листьев и т.п. вещей, но её можно использовать и для уборки и сметания относительно небольших объемов свежевыпавшего снега.

Щетка монтируется на заднюю скобу мотоблока, руль агрегата придется развернуть, а работать с мотоблоком надо будет на задней передаче. Рабочая скорость движения с щеткой составляет 2,5 километра в час.

Устанавливать коммунальную щетку можно с отклонением в двадцать градусов в нужную Вам сторону, относительно направления движения мотоблока.

Весит щетка сорок пять килограмм, ширина захвата обрабатываемой поверхности – девяносто сантиметров. Диаметр щеточных дисков – сорок сантиметров.

Коммунальная щетка производится в России и имеет гарантию производителя в два года.

Рекомендации по изготовлению снегоуборщика

Бульдозерного типа

Этот самодельный снегоуборщик кроме непосредственно мотоблока, состоит из адаптера, к которому и крепится насадка. Он напоминает бульдозерный отвал и является наиболее простым в изготовлении. В качестве ножа, подрезающего пласт снега, используется металлический лист, который следует предварительно заострить. Также из листового металла изготавливаются и другие части приставки, после чего свариваются.

На главный блок отвал устанавливается посредством кронштейнов и штанг. Тяги следует крепить в проушинах отвала и подвести к рычагам управления с помощью роликов или металлических трубок. Это нехитрое устройство сделает из вашего мотоблока снегоуборщик.

Роторный снегоочиститель

Этот вид оборудования для уборки снега состоит из нескольких элементов:

• Открытый короб.
• Шнек.
• Редуктор, но можно обойтись и без него.
• Цепная передача.

Для изготовления короба потребуется листовое железо и сварочный аппарат. Нижние концы короба необходимо загнуть на манер лыж. Вал выполняется из трубы диаметром не менее 50 мм. Также необходимо изготовить две П-образные пластины для крепления шнека, которые привариваются посередине вала. Следует заметить, что их необходимо установить, развернув их под углом в 180 градусов, относительно друг друга.

https://youtube.com/watch?v=W9EPr6xY0pk

Следует помнить, что расстояние между лопастями и задней стенкой короба должно быть минимальным. Вал следует установить на подшипники так, чтобы один его конец выступал из короба на 50−100 мм. Здесь будет крепиться звездочка цепной передачи. Изготовленная таким способом насадка снегоуборщик на мотоблок отлично справится с поставленной задачей и значительно облегчит жизнь владельца загородного дома в зимний период.

Вентиляторный агрегат

Это снегоуборочное оборудование содержит следующие элементы:

• Барабан, установленный на подшипник.
• Крыльчатка с лопастями.
• Отвалы.
• Короб с трубой.

Шнеко-вентиляторная насадка

Последний вид снегоуборщика наиболее сложен в изготовлении. Состав агрегата следующий:

• Шнек — вал изготовлен из трубы и двух цапф. На трубу наваривается 8 полудисков из стали толщиной в 2 мм. Крепить их необходимо так, чтобы в результате получились две перекрещивающиеся спирали.
• Ротор для уборки снега — лопасти лучше изготовить из трехмиллиметровой стали и загнуть их концы под прямым углом, чтобы увеличить эффективность захвата.
• Корпус — сваривается из листового железа и устанавливается на две металлические полосы с загнутыми передними концами, которые будут выполнять роль лыж.
• Труба — необходима для выброса снега.

Снегоуборщик из мотокультиватора своими руками изготовить не так сложно, как может показаться. Использование подручных материалов позволит сэкономить значительную сумму, ведь аналогичное готовое оборудование стоит недешево.

Безопасность во время работы

Ничего сложного в работе со снегоуборочной навеской нет. Однако нужно придерживаться ряда правил, больше направленных на соблюдение личной безопасности:

• Перед запуском двигателя Невы необходимо проверить все важные узлы. К ним относится сцепка, привод, шнек. Не должно быть отпущенных болтов и шатающихся деталей. Шнек нужно провернуть рукой. Если он легко пошел и нигде ничего не трет, можно запускать мотор.
• Движение начинают плавно со скоростью около 2 км/ч. На ровных и длинных участках можно разогнаться до 4 км/ч, но не более того.
• Выброс снега происходит через отводной рукав с большой силой. Направляющий козырек нужно правильно отрегулировать, чтобы летящая масса не нанесла вред прохожим и окнам зданий.
• Если случайно внутрь ковша попал камень или большой кусок льда, шнек может заклинить. В этом случае агрегат следует остановить, мотор заглушить и попытаться очистить механизм.

Популярные модели снегоуборочных машин

Среди огромного ассортимента предлагаемой производителями продукции наиболее востребованным является следующее оборудование:

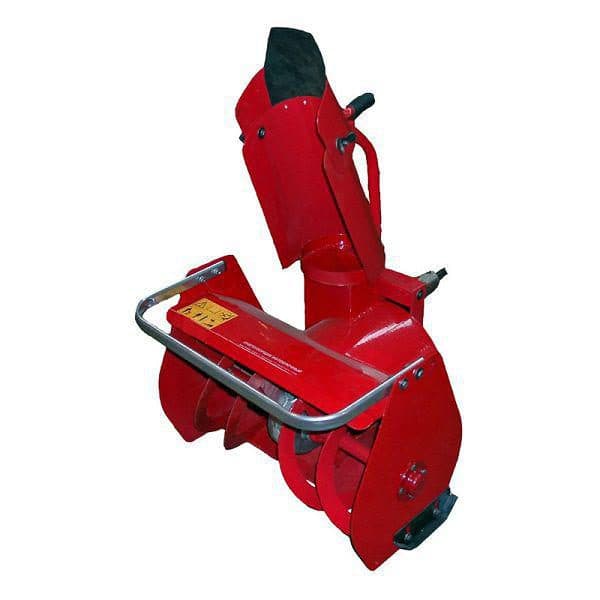

 Мегаладон-0,6 роторное оборудование к мотоблоку для уборки снега «Салют»

Роторная снегоуборочная насадка к мотоблоку Салют модель Мегаладон используется в качестве насадки для расчистки небольших площадок. Устанавливается на мотоблок спереди с помощью специального крепежного устройства, прилагаемого в комплекте.

Принцип работы:

• Основной рабочий элемент – шнек с зубьями.
• Вращаясь, вал передает снежную массу к центру, которая затем попадает в жерло.
• Направление выброса снега выбирает оператор посредством вращения экрана устройства.
• Величина расстояние, на которое будет отбрасываться снег, напрямую зависит от мощности двигателя, а также от угла наклона устройства выхода снега.
• Высота захвата снега регулируется специальными полозьями снегоуборщика, расположенными внизу устройства.

Мегаладон -0,6 к мотоблоку “Салют”

Особенности модели:

• Снегоуборщик крепится к передней части мотоблока, что исключает необходимость разворота руля и работы на передаче заднего хода.
• Способность продолжения работы снегоуборщика после остановки мотоблока за счет передачи крутящего момента с двигателя.
• Шнек изготовлен на новейшем лазерном оборудовании из высококачественного материала.
• Отвечает все требуемым правилам безопасности.
• Цепь снегоуборщика расположена в специальном защитном чехле и отделена от зоны непосредственной работы.
• Высокоточная конструкция выброса снега позволяет обеспечить соблюдение всех выбираемых параметров.
• Облегченная конструкция снегоуборочной насадки.

Технические параметры:

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

Снежный отвал Техас 92000160100 на мотоблок «Техаs»

Специализированный снегоуборочный отвал устанавливается на мотоблок Техас (как и на мотоблок Хускварна) спереди. Фреза заменяется на колеса. Используется для расчистки от рыхлого снега на узких дорожках и небольших придомовых площадках. В комплект вместе с отвалом входит крепление.

Техас 92000160100

Ширина захвата снежного покрова составляет 75 см. Страна-производитель навесного оборудования – Дания. Среднерозничная цена на рынке навесного оборудования для садовой техники составляет 6 436 рублей.

Навесное оборудование для мотоблоков Техаs подбирается в индивидуальном порядке под определенную модель, так как каждое вспомогательное устройство изготавливается под определенную машину с учетом ее конструктивных особенностей и возможностей.

 См-0,6 снегоотбрасыватель на мотоблок «Каскад»

Снегоуборочная насадка на мотоблок Каскад модели СМ 0,6 производит захват и выброс снега с помощью вращающихся шнеков, приводимых в движение двигателем мотоблока.

Технические параметры:

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Снегоуборочная насадка на мотоблок «Крот»

Технические параметры снегоуборщика для мотоблока Крот:

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

 Сп-56 приставка – снегоуборщик на мотоблок «Целина»

Принцип работы Сп-56 на мотоблок «Целина» заключается в разбивании льда и спресованного влажного снега шнеками снегоуборщика и перемещении полученной снежной массы на крыльчатку отбрасывания.

Снег отбрасывается через козырек желоба на расстояние 12 м, а направление выброса регулируется специальным рычагом в угле 190 градусов.

СП 56 на мотоблок Целина

Технические параметры:

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	67*56*100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год

Как устроен снегоуборщик для мотоблока

Если рассматривать модели, которые имеются в продаже, принцип их работы будет примерно следующий: устройство состоит из двигателя, передних лопастей, которые производят подбор снега и роторного узла внутри механизма. За счет работы двигателя вращается шнек, который ломает слой снега впереди себя и загребает его измельченные части. Лопасти ротора, подгребая снег, подают его внутрь устройства, после чего выталкивают через выходной патрубок на расстояние в несколько метров.

Такая двухступенчатая конструкция достаточно удобна в эксплуатации, однако, она более характерна для готовых устройств и при самостоятельной реализации имеет некоторые сложности. Поэтому когда речь идет об изготовлении снегоуборщика для мотоблока своими руками, лучше использовать упрощенный механизм.

Мотоблок с двухступенчатым снегоочистителем

Вариантов самостоятельного изготовления устройств множество: кто-то использует лопатки, расположенные на шнеке для отбрасывания снега, а кто-то наоборот отдает предпочтение использованию ротора, при этом просто подгребая снег самостоятельно при помощи ковша. В любом случае и тот и другой вариант способны существенно облегчить процесс уборки снега.

Самостоятельно определиться с типом снегоуборщика из мотоблока, который вы хотите сделать достаточно просто. Существует всего три основных вида устройств: шнековый, роторный и двухступенчатый. Рассматривая тот или иной вариант изготовления, вы поймете, в чем их отличия и сможете сделать для себя правильный выбор.

Четыре вида механизмов

Прежде чем разбираться, как сделать снегоуборщик на мотоблок своими руками, надо выяснить, какими они бывают.

1. Бульдозерный способ очистки снега. Делается вручную механизм – отвал вроде бульдозерного в качестве насадки к мотоблоку.
2. Шнековый способ. Делается шнековый механизм, подсоединённый к механической части мотоблока. Созданный механизм насаживается на адаптер.
3. Вентиляторный, роторный снегоуборщик для мотоблока. Выполняется короб с вентилятором, который через ремни или цепи подсоединён к мотору мотоблока. Снег засасывается через лопасти вентилятора и выкидывается через боковую трубу.
4. Шнековый с вентиляторным (смешанный способ). Снег захватывается шнеком, подаётся в трубу для вывода. Там работает вентилятор. Он засасывает поступающий от шнека снег, и выбрасывает по трубе.

Как выбрать?

При выборе техники нередко встает вопрос о приобретении насадки для мотоблока или цельного снегоуборщика. У обоих вариантов наблюдаются плюсы и минусы. Покупке снегоуборщика отдают предпочтения лица, владеющие небольшими территориями.

Причины выбора:

• техника предназначена только для уборки прилегающего участка в зимний период;
• мощность и производительность оборудования;
• удобный размер по сравнению с навесным оборудованием для мотоблока.

Предпочтение собранному варианту мотоблока стоит отдавать при проведении на участке земельных работ в любой сезон.

Преимущества мотоблока:

• возможность фиксации различного навесного оборудования;
• принцип крепления снегоуборщика через адаптер;
• применение щеток и лопат при очистке территории от различного мусора;
• ценовая политика;
• многофункциональность.

Однако не только размеры территории влияют на выбор — есть и другие критерии.

• Мощности двигателя техники. От вида подлежащего очистке снега зависит выбор правильной мощности. Для мягких масс требуются слабые двигатели до 4 л. с., при работе с корковыми и промерзшими снежными покровами необходим двигатель более 10 л. с.
• Возможность заднего хода. Эта функция облегчает проведение уборки в узких и труднодоступных местах.
• Наличие электростартера. Влияет на конечную цену техники, но облегчает запуск оборудования. Желательно наличие стартера на мотоблоке с мотором объемом более 300 см3.
• Ширина захвата рабочей части. Влияет на качество и скорость проведения очистительных работ.
• Вид привода и тип соединения оси с редуктором.
• Вид колес. Гусеничный тип колес наиболее дорогой вариант, но обеспечивает более стойкое сцепление техники со снегом. Из минусов: гусеничные колеса могут оставить механические повреждения на марких и тонких поверхностях, таких как плитка, мозаика и так далее.

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Как собрать снегоуборщик

Последовательность сборки снегоуборщика своими руками:

Сборка

1. Сначала берется короб из железных листов, концы которых загибаются на подобие лыж. Чтобы сделать вал, нужно достать трубу толщиной не менее 5 см. В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повернуты на 180 градусов по отношению друг к другу.
2. Шнек можно изготовить своими руками, применив транспортерную ленту (1,5 м в длину и 10 мм в толщину). Вырезать 4 кольца из ленты возможно при помощи электролобзика (диаметром 28см). При отсутствии такого устройства, его можно заменить специальной дощечкой, которая применяется по типу циркуля (вращениями по кругу). При таком способе изготовления получаются качественные кольца.
3. В кожухе, созданном из оцинкованного железа, нужно сделать отверстие, а затем установить в него трубу, которая будет служить выбросом снега. К ней привариваются держатели по обе стороны разбрасывателя.
4. На приводном валу шнека нужно установить шестерёнку или шкив (выбор зависит от привода). Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5-10 см от свободного конца.
5. Далее нужно подготовить привод шнека. Это может быть как цепной, так и ременной. Использовать ременной привод следует, когда на двигателе имеется шкив, а если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2-3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, между ними сохранится зазор.
6. Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающимся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
7. После проведения всех работ нужно внимательно проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
8. У короба на боках следует закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб (обязательно затягивают гайками). Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5-10 см.
9. Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающий снегу направление. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
10. На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи.
11. Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно прикрепить деревянные бруски или прикрутить полоски пластика.
12. Изготовить раму из стальных уголков (50*50 см). К поперечно установленным уголкам прикрепляются углы размером 25*25 мм. На них и крепится силовой агрегат.
13. Ручка машины скрепляется болтами на продольные уголки.

Снегоуборщик для мотоблока Нева

После того, как сборка завершена, мотоблок-снегоуборщик можно покрасить баллончиком.

Помимо основных технических параметров и характеристик, влияющих на качество и производительность снегоуборщиков, следует рассмотреть и некоторые дополнительные приспособления, которые способны сделать труд оператора более комфортным. Стандартная комплектация моделей снегоуборочной техники может быть дополнена рядом добавочных функций, к примеру, системой подогрева ручек машины, электростартером, фарой для эксплуатации в темное время суток и т. д.

Обратите внимание! При эксплуатации этого устройства следует соблюдать правила техники безопасности. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства

В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства.

Как устроен снегоуборщик для мотоблока

Если рассматривать модели, которые имеются в продаже, принцип их работы будет примерно следующий: устройство состоит из двигателя, передних лопастей, которые производят подбор снега и роторного узла внутри механизма. За счет работы двигателя вращается шнек, который ломает слой снега впереди себя и загребает его измельченные части. Лопасти ротора, подгребая снег, подают его внутрь устройства, после чего выталкивают через выходной патрубок на расстояние в несколько метров.

Такая двухступенчатая конструкция достаточно удобна в эксплуатации, однако, она более характерна для готовых устройств и при самостоятельной реализации имеет некоторые сложности. Поэтому когда речь идет об изготовлении снегоуборщика для мотоблока своими руками, лучше использовать упрощенный механизм.

Мотоблок с двухступенчатым снегоочистителем

Вариантов самостоятельного изготовления устройств множество: кто-то использует лопатки, расположенные на шнеке для отбрасывания снега, а кто-то наоборот отдает предпочтение использованию ротора, при этом просто подгребая снег самостоятельно при помощи ковша. В любом случае и тот и другой вариант способны существенно облегчить процесс уборки снега.

Самостоятельно определиться с типом снегоуборщика из мотоблока, который вы хотите сделать достаточно просто. Существует всего три основных вида устройств: шнековый, роторный и двухступенчатый. Рассматривая тот или иной вариант изготовления, вы поймете, в чем их отличия и сможете сделать для себя правильный выбор.

Как выбрать снегоуборщик к мотоблоку

Снегоуборочная машина на участке

Перед тем как купить агрегат, необходимо определиться, для каких целей он будет использоваться (только зимой или в другие сезоны), какую территорию им придется чистить и как часто будет использоваться

Обратите внимание на следующие параметры:

1. Ширина захвата. Для собственных нужд хватит 50–70 см в зависимости от ширины дорожки, которая будет очищаться.
2. Высота убираемого снега. Стандартная высота у большинства машин составляет в среднем около 0,5 м.
3. Дальность выброса. Зависит от снега (слежавшийся или свежий), направления и силы ветра, угла козырька.
4. Вес. Чем больше весит снегоочистительный аппарат, тем лучше сцепление с поверхностью и вероятность отсутствия пробуксовки. С другой стороны – сложнее в управлении.
5. Рабочая скорость. Оптимальное значение – 2–4 км/ч.
6. Совместимость с мотоблоками – использование конструкции с разными моделями. Как вариант, можно использовать специальные переходники.
7. Размеры (длина, глубина, высота). Чем больше навесной блок снегоуборщика, тем с большим количеством снежной массы он сможет справиться за один подход.
8. Дополнительные аксессуары и оборудование, например, набор лопастей, запасной ремень.

Дополнительное оборудование к мотоблоку
