Технические характеристики чугунного радиатора мс 140 500

Расчет мощности

От чего она зависит

1. Площадь помещения – чтобы радиатор эффективно обогревал заданный объем, у него должна быть определенная теплоотдача, которая напрямую зависит от количества входящих в него секций. Рассчитывается мощность стандартным путем: 1 кВт – на 10 м² помещения, соответственно – на 1 м² потребуется 100 Вт.

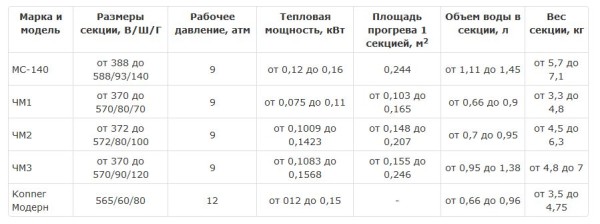

Таблица мощности чугунных радиаторов отопления в зависимости от модели

Теперь инструкция рекомендует определить площадь самого помещения и подсчитать, какой теплоотдачей должен обладать радиатор для поддержки установленной температуры воздуха.

1. Факторы – однако, не все так просто, и приведенный выше расчет является примерным, следует учитывать различные нюансы, влияющие на теплопотери:

Контакт двух стен с улицей	В данном случае потери тепла будут возрастать, поэтому мощность отопительного прибора или приборов должна быть выше средней.
Дверные и оконные проемы	Влияют на проникновение в помещение наружного воздуха. Играет также роль и материал, из которого они изготовлены.

1. Чтобы узнать теплоотдачу одного отопительного прибора, следует знать мощность секции чугунного радиатора МС 140 и сложить их количество. Данный показатель у большинства производителей стандартен и равен 150 Вт, но в зависимости от формы и качества прибора, он может незначительно разниться.

Вид чугунного отопительного прибора МС-140

Теплоноситель

Еще одним показателем, который требуется учитывать, является температура циркулирующей жидкости.

Поэтому в стандартной мощности секции учитывается два температурных показателя:

• внутрикомнатный режим;
• температура внутри системы отопления, зависящая от степени нагрева теплоносителя.

Трехканальные модели ЧМЗ

Мощность тепловой энергии определяется путем разницы между этими показателями. И если при температуре теплоносителя, равном 70 °С, разница составила 50, можно сказать – мощность 1 секции чугунного радиатора МС 140 именно 150 Вт.

Прежде всего, это связано с тем, что учитывается именно такой температурный режим, при котором постоянная температура воздуха в помещении будет всегда поддерживаться на уровне 20°С. К тому же, нагрев теплоносителя происходит с учетом свойств чугуна, не отличающиеся высокими показателями теплоотдачи.

Простой способ вычисления

Если с расчетами все сложно, можно прибегнуть к более простому способу и воспользоваться многолетним опытом тем, кто уже пользуется такими радиаторами. Для помещения площадью 15 м² потребуется 10-секционный радиатор.

Однако следует учесть, что при этом в комнате должно быть одно окно. На каждое последующее нужно будет прибавлять еще секции, количество зависит от конструкции самого оконного проема, материала, из которого он изготовлен, количество камер в стеклопакете и прочих факторов. Но, как правило, добавляется еще 1 или 2 секции, в результате цена оборудования увеличивается.

Теплоотдача зависит напрямую от выбора места установки прибора

Основные качества радиаторов из чугуна

Выделение тепла отопительными приборами производится двумя способами:

• конвекцией;
• лучистой энергией.

Они способны создавать тепловую завесу, поэтому их и рекомендуется устанавливать под окнами, откуда и поступает холод.

Впрочем, мощность одной секции чугунного радиатора МС 140 – это не основной показатель надежности устройства. К примеру, алюминиевые и биметаллические радиаторы отличаются большей теплоотдачей, однако у них срок службы гораздо меньше.

Возможно, это и стало причиной того, что чугунные модели до сих пор пользуются спросом. Согласитесь, ни в одном старинном здании не встретить алюминиевых батарей, зато чугунных, установленных еще в прошлые столетия, сколько угодно.

Мнение многих людей сходится в том, что большое количество теплоносителя, требуемого для них, очень неэкономично и приводит к перерасходу энергии, требуемой на его обогрев. Но это всего лишь заблуждение, чем больше в устройстве содержится теплоносителя, тем сильнее он отдает тепло.

Новые модели легко вписываются в любой интерьер и украшают его

Кроме этого, если по каким-либо причинам подача теплоносителя прекращается, чугунная батарея еще долгое время будет сохранять теплоотдачу, что объясняется как свойствами материала, так и большим объемом горячей воды, которая в нем содержится. Единственный недостаток приборов заключается в их высокой инертности, которая способствует слишком медленному нагреву, все остальные проблемы вполне решаемы.

Характеристики и особенности

Секрет популярности их прост: в нашей стране такой теплоноситель в сетях централизованного отопления, что даже металлы растворяет или стирает. В нем кроме огромного количества растворенных химических элементов содержится песок, частички ржавчины, отвалившиеся с труб и радиаторов, «слезы» от сварки, болты, забытые во время ремонта и еще уйма всяких вещей, неизвестно как попавших внутрь. Единственный сплав, которому все это нипочем — чугун. Также хорошо справляется с этим и нержавейка, но, сколько будет стоить такая батарея, можно только догадываться.

МС-140 — неумирающая классика

А еще один секрет популярности МС-140 — это невысокая цена. У разных производителей она имеет существенные отличия, но примерная стоимость одной секции — около 5$ (в розницу).

Достоинства и недостатки чугунных радиаторов

Понятно, что товар, который многие десятилетия не сходит с рынка, имеет какие-то уникальные свойства. К достоинствам чугунных батарей относят:

• Низкую химическую активность, которая обеспечивает длительный срок эксплуатации в наших сетях. Официально гарантийный срок от 10 до 30 лет, а срок эксплуатации — 50 лет и больше.
• Малое гидравлическое сопротивление. Только радиаторы этого типа могут стоять в системах с естественной циркуляцией (в некоторых еще ставят алюминиевые и стальные трубчатые).
• Высокая температура рабочей среды. Ни один другой радиатор не сможет выдержать температуры выше +130 o C. У большинства из них высший предел — +110 o C.
• Невысокая цена.
• Высокая теплоотдача. У всех остальных радиаторов из чугуна эта характеристика находится в разделе «недостатки». Только у МС-140 и МС-90 тепловая мощность одной секции сравнима с алюминиевыми и биметаллическими. Для МС-140 теплоотдача — 160-185 Вт (зависит от производителя), для МС 90 — 130 Вт.
• Не подвергаются коррозии при слитом теплоносителе.

МС-140 и МС-90 — разница в глубине секции

Некоторые свойства при одних обстоятельствах — это плюс, при других — минус:

• Большая тепловая инерция. Пока прогреется секция МС-140, пройти может час и больше. И все это время комната не греется. Но с другой стороны, это хорошо, если отопление отключают, или в системе использован обычный твердотопливный котел: накопленное стенками и водой тепло долго поддерживает температуру в помещении.
• Большое сечение каналов и коллекторов. С одной стороны даже плохой и грязный теплоноситель не сможет их забить и за несколько лет. Потому чистка и промывка может проводиться периодически. Но из-за большого сечения в одной секции «помещается» больше литра теплоносителя. И его нужно «гонять» по системе и нагревать, а это — лишние затраты на оборудование (более мощный насос и котел) и топливо.

«Чистые» недостатки тоже присутствуют:

Большой вес. Масса одной секции с межосевым расстоянием 500 мм от 6 кг до 7,12 кг. А так как нужны обычно от 6 до 14 штук на комнату, можно посчитать какова будет масса. И это придется носить, а еще навешивать на стену. Это еще одни недостаток: сложный монтаж. А все из-за того же веса.
Хрупкость и невысокое рабочее давление. Не самые приятные характеристики

При всей массивности с изделиями из чугуна нужно обращаться осторожно: при ударе они могут лопнуть. Та же хрупкость приводит к не самому высокому рабочему давлению: 9 атм. Опрессовочное — 15-16 атм.
Необходимость регулярного окрашивания

Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Опрессовочное — 15-16 атм.
Необходимость регулярного окрашивания. Все секции идут только грунтованные. Красить их нужно будет часто: раз в год или два.

Тепловая инерция — это не всегда плохо…

Область применения

Как видите, есть более чем серьезные достоинства, но и недостатки имеются. Если все суммировать, можно определить область их использования:

• Сети с очень низким качеством теплоносителя (Ph выше 9) и большим количеством абразивных частиц (без грязевиков и фильтров).
• В индивидуальном отоплении при использовании твердотопливных котлов без автоматики.
• В сетях с естественной циркуляцией.

Технические характеристики батарей МС 140

Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.

Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.

Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.

Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:

1. Долговечность. Она составляет не менее 30 лет.
2. Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
3. Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
4. Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
5. Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
6. Доступная стоимость.

Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:

1. Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
2. Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
3. Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
4. Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
5. Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.

Производители, модели, технические характеристики

МС-140 выпускают следующие заводы:

• Нижнетагильский котельно-радиаторный завод (Россия);
• Минский завод отопительного оборудования (Беларусь);
• Луганский литейно-механический завод (Украина);
• ОАО «Сантехлит» Брянская область (Россия);
• ООО «Декарт» Новосибирск (Россия).

Продукция имеет некоторые особенности и отличия, есть модели с межосевым расстоянием 300 мм и 500 мм, а также вариант меньшей глубины МС-90.

Нижнетагильский котельно-радиаторный завод

Продукция завода сертифицирована по стандарту ISO 9001:2008 в сертификации «Русский регистр», есть сертификат от Системы ГОСТ Р и IQNet.

Габаритные размеры МС-140 производства Нижнего Тагила

Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер. Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Технические характеристики чугунных батарей

Безусловно, важнейшими параметрами отопительных конструкций являются такие характеристики, как тепловая отдача и мощность

Прописывают изготовители мощностные показатели в техдокументации и, что важно, для единственной секции

В среднем, секционная мощность чугунного радиатора отопления составляет 160 Вт.

Тепловая отдача у конструкций из чугуна в два раза хуже, чем у алюминиевых или биметаллических. Однако этот минус обусловлен небольшой инертностью. Чугун намного дольше по времени способен удерживать тепловую энергию. Наиболее эффективно данные обогревательные конструкции себя показывают в системах с естественной циркуляцией жидкости.

Мощность чугунных радиаторов отопления и её сравнение с другими типами батарей.

Тип радиатора	Теплоотдача одной секции, Вт	Рабочее давление, Бар	Давление опрессовки, Бар	Масса секции, кг	Емкость секции, л
Чугунный с зазором между осями секций 500 мм	160	9	15	7,12	1,45
Чугунный с зазором между осями секций 300 мм	140	9	15	5,4	1,1
Биметаллический с зазором между осями секций 500 мм	204	20	30	1,92	0,2
Биметаллический с зазором между осями секций 350 мм	136	20	30	1,36	0,18
Алюминиевый с зазором между осями секций 500 мм	183	20	30	0,27	0,27
Алюминиевый с зазором между осями секций 350 мм	139	20	30	1,2	0,19

Другой по важности параметр – это вес чугунных радиаторов отопления. Одна секция весит от 3 до 7 килограмм

Количество секций разное у каждой модели. Многое зависит от выбранной модели, а также величины обогреваемого помещения. После того, как проведён крепеж для чугунных радиаторов отопления, секции по желанию можно добавить либо убрать.

Не менее важный показатель – это размеры батареи. Ширина одной секции от 8 до 10 см, высота составляет от 37 до 57 см, глубина – от 7 до 12 см.

Объём пространства изнутри может составлять 0,7-1,5 литров.

Стоит упомянуть про рабочее давление. Это нагрузка, оказываемая жидкостью в период циркуляции по системе отопления. Обычно значения составляют 6-10 атмосфер.

Максимальное рабочее давление. Это нагрузка, при которой может функционировать батарея в период возникновения сильного удара воды. При проверке отопительной системы внутри магистралей создаётся нагрузка, очень приближенная к максимальной. Новые чугунные модели выдерживают давление 12-18 атмосфер.

Средний срок эксплуатации чугунных радиаторов отопления — 30 лет. Безусловно, при бережном отношении и благоприятных условиях конструкции могут прослужить и 60 лет. Это довольно хороший показатель, который намного выше, чем у современных батарей из алюминия или биметалла. Такой продолжительный срок службы чугунных радиаторов отопления обусловлен немалыми размерами внутренних каналов, что предотвращает появление засора изнутри.

Расчет тепловой мощности

Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира. Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя

В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

• tпод – температура воды в подающем трубопроводе;
• tобр – то же, в обратке;
• tкомн – температура внутри комнаты.

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

https://youtube.com/watch?v=nSewFwPhHhM

Вес секции батареи из чугуна

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Эти факторы стимулируют многих людей включать ее в свою индивидуальную систему отопления. При этом во время создания отопительной системы они вынуждены учитывать ее особенности. Одной из них является вес чугунной батареи.

Этот показатель является очень важным, поскольку позволяет:

• подобрать оптимальное крепление ;
• выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.

Классические батареи

К ним относят батарею МС 140. Она известна всем, ведь свое наибольшее распространение получила во времена Советского Союза. Сегодня ее также активно покупают. Она имеет несколько модификаций, но одна секция наиболее применяемого варианта весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одного сектора батареи составляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление

Если же брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать

Чтобы отопить комнату площадью в 20 м², нужно установить батарею с 12 секциями. А это значит, что вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. То есть получается, что стена должна выдержать дополнительную нагрузку в почти 104 килограммов. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Однако, если владелец решил сэкономить на строительстве дома и построил его из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции является весьма плохой идеей.

Классический способ установки предусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей просто не выдержат большое давление, и радиатор упадет на пол.

Конечно, выход в такой ситуации есть. Их даже три:

1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках. Это лишние затраты своих сил и времени. Однозначно такой вариант — не по душе каждому хозяину.
2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
3. Выбирать модели с возможностью установки на пол.

Современные варианты радиаторов из чугуна

Они состоят из более легких секторов. Так, один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

1. Вес — 3,3 кг
2. Объем — 0,6 л.
3. Общий вес с водой — 3,9 кг.

Однако они имеют худшую теплоотдачу. В результате для отопления помещения площадью 20 м² нужно брать 22 секции. А это значит, что масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Стоит сказать, что современные производители предлагают много модификаций чугунных радиаторов. Поэтому, чтобы во время оценки каждого варианта дать ответ на вопрос, сколько весит чугунная батарея, нужно выполнить действия:

1. Узнать вес самой секции.
2. Добавить вес воды, которая может поместиться в секции.
3. Проанализировать теплоотдачу и, отталкиваясь от нее, определить необходимое количество секций.
4. Умножить количество секций на общую массу одного сектора.

Чугунные или биметаллические батареи Подбор батареи отопления по площади квартиры Количество кВт одного сегмента радиатора из чугуна Как рассчитать теплоотдачу радиаторов из чугуна

Мощность чугунного радиатора

Мощность радиатора любого типа принято выражать в мощности одной секции, если батарея составляется из них, либо отдельным совокупным значением в случае с пластинчатыми радиаторами. Чугунные радиаторы комплектуются из отдельных секций. Одна секция имеет мощность около 0.15 кВт (150 Вт). Это значение может незначительно варьироваться в зависимости от геометрии литья секции. Мощность отдельной секции прямо пропорциональна площади ее поверхности. Для типовых изделий из чугуна значение площади одинаково. Но в настоящее время представлено множество новых моделей чугунных радиаторов, которые имеют разную форму и, соответственно, площадь.

Схема монтажа чугунных радиаторов отопления.

Классические изделия из чугунного литья выделяют 150 Вт тепловой мощности при следующих условиях. Температура в помещении должна отличаться от температуры теплоносителя на 50 градусов Цельсия. Например, если в комнате 20 градусов, то температура теплоносителя равняется 70 градусам. При соблюдении этой разницы температур мощность секции будет равна заявленной. Иногда заявленную мощность указывают при разнице температур 70 градусов. Это не будет корректным значение, так как далеко не всегда температура теплоносителя позволяет добиться этой разницы. Батарея с одной и той же настоящей мощностью может иметь разные значения в паспорте из-за условной разницы температур. В результате можно ошибиться при расчете количества секций. Теплоотдача должна быть рассчитана в соответствии с особенностями помещения. Количество окон, количество дверей, угловое расположение оказывают прямое влияние на то, какая требуется теплоотдача.

В среднем 1 обычная комната, которая имеет площадь около 15 кв.м, потребует 10 чугунных секций для комплектации батарей. Каждое дополнительное окно потребует 1 или 2 дополнительных секции батарей. Конкретно это зависит от применяемых стеклопакетов в конструкции окна. Если площадь помещений более 20 кв.м, то лучше установить две батареи с нужной суммарной мощностью.

При расчете параметров отопления следует знать, что чугунные радиаторы выделяют около 80% тепла конвективным путем и 20% посредством инфракрасного излучения. Поэтому месторасположение батареи должно выбираться рядом с окном или под ним, в результате теплоотдача улучшится из-за повышенной циркуляции воздуха в этих местах.

Схема подключения чугунных радиаторов отопления.

При выборе типа батарей часто отдают предпочтение тем или иным моделям, отталкиваясь лишь от указанной мощности секции. Это не всегда правильно. Более слабая теплоотдача, по сравнению с алюминиевыми изделиями, нивелируется длительным сроком службы и надежностью чугунных радиаторов. Теплоотдача биметаллических батарей практически такая же, но они подвержены коррозии значительно сильнее, чем чугунные.

Часто приходится слышать о том, что чугунный радиатор имеет больший внутренний объем по сравнению с другими типами и в результате приходится потреблять большее количество энергии для отопления в частных домах. Это неверно. Объем 1 радиатора из чугуна — около 4 литров. Конечно, это превышает значение объема у изделий из других материалов. Но чем больше нагрето воды, тем больше будет отдано тепла, то есть система отопления, состоящая из чугунных радиаторов, имеет большой объем и потребует больше тепловой энергии для ее нагрева, но отдавать тепло в помещение тоже будет долго. 1 нагретая батарея выделит определенное число кВт по мере остывания воды. Недостаток только в том, что такая система инертная и достаточно тяжело точно регулировать температуру в помещении, так как процесс разогрева и остывания удлиняется. В квартирах с централизованным отоплением этот недостаток отсутствует по причине изношенности котельных и теплосетей, что в результате не позволяет приготавливать теплоноситель нужной температуры. Площадь помещения можно с успехом обогревать с некоторой заданной точностью, используя термостатный кран.

Выбор чугунных радиаторов наиболее актуален при работе в старом жилищном фонде, который обслуживается морально устаревшим котельным оборудованием.
