Наконечники для проводов и кабелей под опрессовку

Соединение токопроводящих жил до 10 мм/кв

Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил

Алгоритм опрессовки кабеля:

1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.

2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.

3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.

4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.

5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

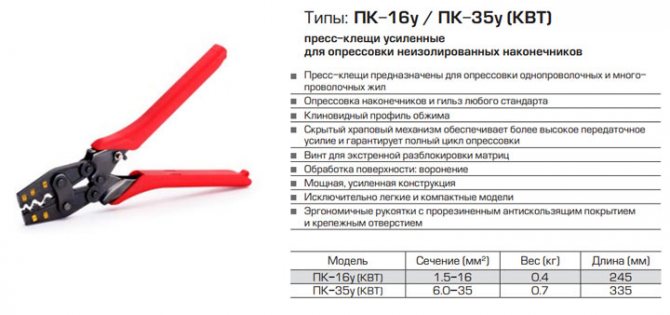

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Как выбрать пресс-клещи:

• Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
• Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Как опрессовать втулочные наконечники НШВИ?

Перед обжатием выполняется зачистка провода с помощью съемщика изоляции, специального ножа или стриппера. Первый вариант наиболее удобен и позволяет быстро избавиться от верхней изоляции без повреждения жил. Зачистка производится четко по длине гильзы, в которую устанавливается проводник.

Как только подготовительные работы выполнены, на изолированную часть надевается гильза. Предварительно выберите наконечник штыревой втулочный (НШВИ) требуемой длины.

При обжатии применяются специальные клещи, о которых упоминалось выше

В процессе выполнения работы важно знать, как использовать пресс-клещи. Если нарушить технологию, качество фиксации оставляет желать лучшего. Чтобы избежать ошибок, последовательность должна быть такой:

Чтобы избежать ошибок, последовательность должна быть такой:

Введение зачищенного края в гильзу;
Установка наконечника в паз инструмента

Важно проследить, чтобы изолированная часть плотно прижималась к корпусу клещей;
Зажатие рукоятки с достаточным усилием, обеспечивающим надежную фиксацию коннектора.

Если сделать все правильно, получается надежное соединение, а сама конструкция является монолитной и крепкой. Принцип обжима с помощью НШВИ-2 аналогичен. Главное — безошибочно подобрать сечение кабеля. Сделать это несложно. Первые цифры показывают сечение, а последующие (указанные через дефис) — показывают длину рабочей части.

Оптимальным инструментом для обжима в соотношении «цена-качество» считается WS-04A, о котором упоминалось ранее. Его особенность заключается в наличии нижних зубцов, обеспечивающих надежную опрессовку изделия. Благодаря пазу, обеспечивается плотное сжатие коннектора и невозможность его снятия.

В процессе монтажа НШВИ учтите один нюанс — используйте сечение на шаг ниже. Что это значит?

К примеру, если для кросс-модуля указано допустимое сечение многожильного провода, равное 16 кв. мм., после обжима 16-миллимитерового аналога с помощью НШВИ, конструкция в разъем не влезет. Здесь стоит использовать кабель на 10 кв. мм.

Не менее удобным считается инструмент ПКВк-10, но он применяется для более мелких сечений. После обжима коннектор имеет прямоугольную, а не трапециевидную (как в прошлом случае) форму.

Плюсы инструмента — надежность и удобство пользования, но даже с ним бывают «проколы» в виде некачественного обжима (этот нюанс стоит контролировать при выполнении работы).

Виды наконечников

Существует несколько видов НШВИ, отличающихся количеством подсоединяемых проводов. К изделию может подсоединяться один или два провода, но выходящая металлическая часть, предназначенная для зажима винтовой клеммой, остается одной. Двойной наконечник в обозначении после букв НШВИ имеет цифру 2.

Если рассмотреть конструкцию, то втулочные наконечники НШВИ двойного подключения имеют такое же устройство, как и одинарные аналоги. Все та же металлическая часть для обжима и ПВХ манжет. Отличается двойная модель только большей шириной ПВХ юбки, так как она рассчитана на два провода.

Применение двойных наконечников необходимо при подсоединении двух проводов к одной клемме. Такая частая необходимость возникает во время монтажа розеток и защитных автоматов в электрощите. Обжим двойных моделей идентичен одинарным, и используется тот же инструмент – пресс клещи.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

• необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
• тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

• пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
• инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
• гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
• в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
• гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

• очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
• жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника. Зачистка проводов

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

• чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
• опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
• если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
• можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
• в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

• внутрь манжета устанавливается сразу два провода;
• выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Почему именно опрессовка

Пайка многожильного провода не самая простая операция, ведь необходимо оголить все жилы, убедиться, что они чистые с точки зрения контакта и только после этого приступать к пайке. Любая жила в многожильном проводе имеет изоляцию, и это часто создаёт затруднения в работе по установлению надежного контакта.

Как раз опрессовка наконечников кабеля решает все эти задачи, ведь при помощи механического усилия (сжатия) не только разрушается изоляция отдельных жил, но и создаётся прочное соединение всего кабеля для лучшего контакта.

Здесь как раз возникает момент, как выбрать гильзы для опрессовки проводов правильно, ведь они изготавливаются из разных материалов и имеют очень точно прописанные характеристики токов.

Проблема в том, что размер этих гильз невелик, и маркировка непонятна для тех, кто не является специалистом. Но перед этим давайте определим разницу между гильзой и наконечником для опрессовки кабелей.

Ещё одним моментом, которого нет даже в маркировке, является момент затягивания гильзы или наконечника при обжиме. А они совершенно разные для разных типов наконечников, таких как:

• кольцевые (НКИ).
• вилочные (НВИ).
• штыревые круглые (НШКИ).
• плоские (штекерные) разъёмы (РПИ-П, РПИ-М, РШИ-П, РШИ-М и др.).
• ответвители прокалывающего типа (ОВ).

Здесь необходимо вернуться к инструменту, которым обеспечивается опрессовка проводов, ведь на каждом инструменте указаны размеры при стандартной форме губок, а само усилие точно отмеряется диаметрами. Так что, если не ошиблись с диаметром, чрезмерного усилия приложить не сможете.

И, несмотря на то, что наконечники для проводов под опрессовку разные, при одинаковом диаметре и усилие, и стандарт инструмента будут одни и те же. Жаль, что этот параметр на маркировке не отражается. Видимо потому, что обычно такую работу делают профессионалы, а не домашние электрики.

Но как раз стандарты и позволяют домашним электрикам запасти универсальные обжимные клещи и без особых проблем заниматься опрессовкой наконечников кабеля в своих целях. Освоить эту процедуру довольно просто, а технологически она одинакова для обжима коннектора RG-45 и наконечника для трёхфазного автомата.

При опрессовке многожильного кабеля без специальных смазок не обойтись. Поэтому используйте гильзы и наконечники, которые уже имеют такую смазку внутри. В любом случае это одноразовая операция. Снять деталь, чтобы переставить в другое место не получится.

В итоге вы, освоив установку гильз и наконечников, получите возможность быстро восстановить нужное соединение, без проблем осуществить ремонт, а также соединение, которое, по сути, в ремонте не будет нуждаться много лет.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.
