Типы открытой проводки, провода, изоляторы
Содержание:
- Выбор кабеля
- Правила установки электропроводки открытого типа
- Краткие рекомендации по способу прокладки
- Классификация электропроводок
- Открытая проводка в интерьере
- Выбор провода по сечению жил
- Видео описание
- Коротко о главном
- Какие марки проводов не подходят для электропроводки
- Закладка провода в каналы
- Ретро электропроводка в деревянном доме плюсы и минусы
- Особенности внутренней проводки
- Доп. услуги по электрике
- Общие требования к устройству проводки
- Производители и цены: есть ли разница?
- Правила техники безопасности при замене электропроводки в квартире
- Преимущества и недостатки открытой проводки

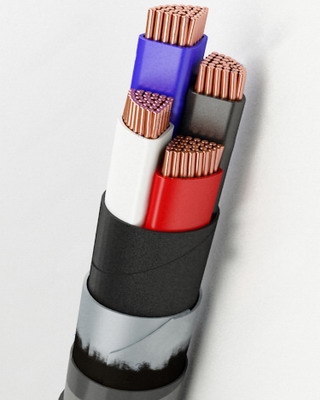

- Виды силовых медных кабелей
- И наконец, поговорим о преимуществах и недостатках подобного способа
Выбор кабеля
Кабель для наружной проводки должен быть медным. Сечение выбирают в соответствии с просчитанной ранее совокупной мощностью. Марка проводников может быть NYM или ВВГнг. Второй вариант будет дешевле, но первая разновидность предпочтительнее. Это связано с дополнительным слоем изоляции, которой обладает NYM-кабель. Также его удобно разделывать. Специалисты сходятся во мнении, что именно этот кабель для наружной проводки обеспечивает высокую степень защиты материалов от возгорания или пробития.
Алюминиевые провода отличаются дешевизной. Однако его сечение будет значительно больше, чем у медных разновидностей. Алюминий считается ломким материалом. Если проводник перегнуть, он может повредиться или переломиться. Поэтому для наружной проводки его лучше не использовать.
Кабель должен иметь три жилы. Две из них отводятся для «фазы» и «ноля», а третий – это заземление. Многие владельцы загородной недвижимости пренебрегают этим советом. Но в этом случае уровень безопасности будет ниже. Если будут применяться мощные прожектора для освещения участка, без заземления нельзя будет обойтись.
Правила установки электропроводки открытого типа
Рассмотрим основные требования к открытой электропроводке, которые следует неукоснительно выполнять. Если ими пренебречь, то высока вероятность возникновения аварийной ситуации, например, короткого замыкания и пожара.
Первое, что нужно иметь в виду, это запрет на прокладывание линии под трубопроводами, склонными к образованию конденсата. Стоит помнить, что источники тепла не должны располагаться поблизости от кабелей.
Месторасположение проводки определяет тип самого провода, он может быть жестким, гибким или экранированным. Соединение жил кабелей можно осуществлять только через специальные распределительные коробки. Крышки последних должны находится в доступной зоне.
На некоторых фото открытой электропроводки видно, что ее крепление осуществляется при помощи специальных пластиковых скоб. Специалисты рекомендуют использовать пластиковый крепеж соответствующего размера. Расстояние между скобами делают с таким расчетом, чтобы во время эксплуатации линии не было провисаний проводки.
Около мест соединения проводов с выключателями, розетками и другими элементами требуется установить фиксаторы. При горизонтальной укладке не бронированного кабеля расстояние между крепежом должно быть не более 40 см; для бронированного расстояние увеличивается до 75 см.
При вертикальном размещении интервал между креплением не превышает метра. Между фиксатором и электрическим элементом должно быть не больше 10 см. Только при указанных условиях возможно надежное крепление всей линии электропередачи.
Когда возникает необходимость согнуть провод (при обхождении препятствий), то минимальное значение радиуса изгиба должно быть 8 см. В случае пересечения неэлектрического трубопровода требуемый интервал должен составлять 3 см. При прохождении кабеля сквозь стену рекомендуется сделать дополнительную защиту в виде куска трубки, длина которого равна ширине стены.
Краткие рекомендации по способу прокладки
Еще один фактор, который должен быть учтен — способ прокладки. Наиболее популярные варианты:
- Воздушный. Такой вариант подойдет для случаев, когда кабель имеет длину от 3-х метров. Преимущества метода заключаются в высокой скорости монтажа и удобстве обслуживания. С другой стороны, страдает эстетичность и снижается ресурс изделия. В процессе такой прокладки применяется стальной трос, к которому с помощью стяжек крепится сам кабель.
- Под землей. Этот способ применятся в большей части случаев, когда требуется проложить длинный кабель. Монтаж производится в несколько этапов — выбор типа кабеля, разметка места и прокладка. Глубина траншеи — около 70 см. Снизу должна быть «подушка» из песка толщиной около 8-10 сантиметров. Кабель должен прокладываться без натяга, после чего он засыпается песком, грунтом и в конце трамбуется.
Пример прокладки кабеля в траншее показан в этом видео:
Классификация электропроводок
Назначений у электропроводки много. Она может быть силовая, соединительная для электродвигателя и нагревательных элементов и других силовых токоприемников и источников питания. Служит для подачи питания системам и автоматическим приборам. Проводка может соединять промежуточные, первичные и вторичные приборы с регуляторами, а также осветительную аппаратуру в наружных и внутренних системах освещения.
Электропроводку можно разделить на виды по месту укладки
- Наружная. Протягивается от воздушной линии к самому здания для обеспечения подвода электричества.
- Внутренняя. Используется внутри помещения.
Открытая проводка в интерьере
Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.

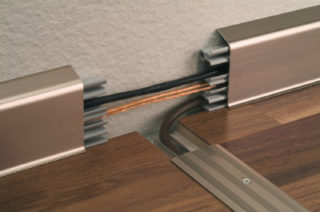

Внешняя проводка в кабельном канале
Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.
Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.
Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.
Внешняя проводка в трубах
Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.
Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.
Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.
Наружная проводка открытым проводом
Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле. Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.
Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.
Выбор провода по сечению жил
Производители изготавливают электрокабели исключительно со стандартизированной площадью сечения. При выборе этого параметра любого провода учитывают силу тока в электрической сети
Обязательно также принимается во внимание материал изготовления токопроводящих жил и место, где выполняется монтаж проводки. Про последний момент специалисты никогда не забывают, потому что электрокабель может сильно нагреваться
Чтобы безошибочно определить, какого сечения провод использовать для проводки в доме, требуется сначала знать сумму значений тока всех электрических приборов в постройке
Поэтому важно еще на стадии проектирования электропроводки максимально точно определиться с количеством и видом используемой техники в постройке
Важно максимально точно знать количество и параметры используемой техники в доме для правильного вычисления сечения электропроводкиИсточник imageban.ru
Для вычисления необходимого сечения в мм² обычно сначала мощность всех приборов делят на напряжение сети, которое составляет 220 В. После этого учитывают, что 1 мм² электрокабеля из меди пропускает через себя 10 А, а из алюминия – 4-6 А.
Так, если у электрического прибора мощность составляет 4 кВт, тогда сила тока будет равна 18,18 А. Для вычисления этого значения нужно всего лишь 4000 Вт разделить на 220 В. Чтобы подключить электроприбор с такой мощностью, понадобится использовать электрокабель с медными жилами, у которых сечение равно 1,8 мм².
Рекомендуется вычисленное значение увеличить в 1,5 раза. Это действие выполняют для подстраховки. С учетом запаса для рассматриваемого примера нужно использовать электропровод с медными жилами, у которых сечение составляет 2 мм². Если же выбрать алюминиевый кабель, тогда придется приобретать провод, у которого токопроводящие жилы будут в 2,5 раза толще.
Видео описание
Лучше понять принцип подбора электропровода и разобраться с расчетом требуемого сечения поможет следующий видеоматериал:
Коротко о главном
Электрокабели изготавливаются с жилами, которые обычно производятся из меди. Однако также существует электропродукция с токопроводящими элементами из алюминия. В конструкции любого электропровода также присутствует внешняя оболочка и изоляция каждой жилы. Может быть, еще внутренняя общая оболочка и броня в виде металлизированного слоя.
В домах чаще используют провод ВВГ и NYM. Реже применяют электрокабель ПУНП, имеющий более низкое качество. Специалисты рекомендуют использовать в земле электропродукцию ВБбШв. Это бронированный провод.
Сечение кабеля определяется по силе тока. Для ее вычисления делят мощность электроприборов на напряжение сети. При этом дополнительно учитывают, что 1 мм² медного провода способен пропустить 10 А.
Какие марки проводов не подходят для электропроводки
Характеристики описанных выше проводов оптимально подходят для электропроводки, чего не скажешь, например, о медном проводе ПВ2, который хоть и рассчитан на напряжение до 450-ти вольт (постоянное — до 1000-чи) и частоту 400 герц, как и ППВ, но предназначен для других условий эксплуатации. К таковым относятся места и помещения с перепадами температуры и влажности воздуха, незначительно отличающимися от таковых на открытом воздухе. Плюс состояние провода может значительно ухудшиться без относительно свободного доступа к нему наружного воздуха (допустим монтаж в палатке, прицепе, не оборудованном теплоизоляцией металлическом помещении), это напрямую влияет на электробезопасность.
Вам это будет интересно Выдерживаемая мощность проводом сечением 25
ПВ2 нельзя использовать там, где может скапливаться влага, даже в небольших количествах.
Очень популярная в быту марка проводов — ШВВП — тоже совершенно не годится на роль общего для всех устройств в квартире звена электросети. Она предназначена для изготовления электрошнуров бытовой техники, удлинителей. Но при этом не обладает достаточными для питания высокомощной электроники техническими характеристиками. Кроме того шнур ШВВП или, к примеру, ПВС не применимы для прокладки в стене и в механическом плане — внешняя изоляция начнет разлагаться уже спустя 4-5 лет.
Закладка провода в каналы
Наружная проводка в деревянном доме может выполняться при помощи специальных декоративных коробов. При помощи этих изделий можно скрыть неблаговидные коммуникации.
Каналы выполнены из специального материала. Он препятствует образованию возгорания. Расцветка короба может быть самой разнообразной. Это позволяет подобрать изделия идентичного отделке тона. Короба применяют для стен с ровной поверхностью. Для строений из бруса эта методика не подойдет.
Защитные каналы могут просто закрывать уже проложенный кабель. Однако можно укладывать проводник и в специальные плинтуса. В этом случае кабель сначала заводится в защитный материал, а потом вся система устанавливается на отведенное для нее место. Такая методика подходит практически для любого типа интерьера. Каналы должны быть незаметными, сливаться с оттенком древесины.
Ретро электропроводка в деревянном доме плюсы и минусы
Минусы использования ретро проводки:
# 1 — Из-за того, что провода проложены открыто и имеют покрытие достаточно хорошее чтобы собирать грязь — со временем они затираются. Хотите вы того или нет, но в местах постоянного контакта с руками (возле выключателей) провода со временем примут грязный оттенок.
#2 — Провода со временем растягиваются. Даже если делаешь натяжку провода такой, что на нем можно играть как на балалайке со временем он ослабнет. Особенно сильно это проявляется, когда дом как следует не «уселся».
#3 — При выборе ретро электропроводки необходимо уменьшить аппетиты по количеству отходящих линий от щита, а также минимизировать количество проходных и тем более перекрестных выключателей.
Когда необходимо сделать проходной выключатель.
А теперь пройдемся по плюсам:
- Это конечно же соответствие ретро проводки нормам и правилам монтажа.
- В деревянных домах или банях из бревна такой способ прокладки электропроводки является чуть-ли не одним из самых простых. Здесь я не стану рассматривать вариант скрытой проводки, но можете представить на сколько должно быть все продуманно на этапе сборки сруба. Ведь качественно сделать скрытую проводку в таком доме зачастую просто не представляется возможным.
- В тех же домах из бревна при грамотном продумывании интерьера такой вариант прокладки будет очень красиво смотреться. Проложить поверх бревна кабель-канал, да еще сделать это красиво просто невозможно. А выполнить прокладку проводом ВВГнг на скобках будет выглядеть «по колхозному».
- Относительно скрытой проводки в бревенчатом доме, еще и если её делать полностью по правилам — ретро электропроводка в деревянном доме выйдет процентов на 25% дешевле.
- Отличная ремонтопригодность. Этот пункт хоть и неактуален на начальном этапе, в процессе эксплуатации может сыграть добрую службу.
Особенности при монтаже:
Еще одной особенностью является то, что в процессе монтажа начинать монтировать провод нужно после его подключения в механизме (розетке или выключателе), и лишь затем провод можно начинать монтировать на изоляторы. При начальной прокладке провода и дальнейшем его подключению к механизмам будет сложнее рассчитать его необходимую длину и уложить его с хорошим натяжением.
При прокладке витого ретро провода необходимо на крайних изоляторах стягивать его нейлоновыми стяжками. Таким образом он будет зафиксирован и это позволит создать хорошую натяжку без провиса.
Фиксация провода на крайних изоляторах.
Для того чтобы делать натяжение провода проще и сильнее его требуется надеть на крайний изолятор, а затем надевать пропуская через два три изолятора делая небольшие провисы. Когда вся линия провода уложена таким образом, начинаем одевать его на изоляторы, что остаются по центру. В этом случае он хорошо подтянется и не будет нигде провисать.
Так как ретро провод многожильный то желательно обжимать концы в наконечники НШВИ. Если этого не сделать, то возможно со временем контакт ослабнет и отгорит.
Обжимка многожильного проводника наконечником НШВИ. Для коммутации в распределительных коробках лучше всего использовать зажимные клеммы WAGO компактные 221 серии или использовать медные гильзы с изоляцией.
Особенности внутренней проводки
Бывает открытой или скрытой. Это простой и удобный метод прокладки, поэтому находит нередкое применение. Провода допускается монтировать различными способами при выборе открытой проводки:
- В кабель-каналы (короба);
- В гофрированные трубы;
- На изоляторы;
- На скобы.
Если выбраны специальные кабель-каналы, то установка электрокабелей производится в особые короба, изготовленные из негорючей пластмассы. Сам короб – это П-образная конструкция из пластика, для крепления которой используют шурупы-саморезы. Электропроводка сперва закладывается в короб, после чего последний закрывают крышкой с 2-я замками.
Интересно. Чтобы сформировать сложные электроцепи, современное производство предлагает большой ассортимент различных аксессуаров. Популярно использование тройников, зажимов, заглушек, распределительных коробок, специальных вставок и так далее.
Чтобы добиться привлекательного вида, современные кабель-каналы выпускаются в различных цветах и оттенках. Например, в деревянном доме хорошо смотрится коричневого цвета канал, гармонирующий с окружающим интерьером. Другие предпочитают пользоваться различными декоративными элементами, например, плинтусами, под которыми и размещаются провода.
Монтаж в стене
Кабель-каналы пользуются спросом за счет следующих достоинств:
- Их легко монтировать и демонтировать;
- Имеют приятный внешний вид. Всегда можно подобрать подходящую расцветку;
- При необходимости легко открываются, если требуется отремонтировать или заменить провод;
- Доступная стоимость.
Важно! Есть у них и недостаток – монтаж доступен лишь на ровной поверхности и после полной усадки строения. Виды и типы современной электропроводки бывают различны, как и их монтаж. Так, для прокладки кабелей нередко используются гофрированные трубы
Впрочем, это актуально, если укладка производится на неровную поверхность, или требуются изгибы. Сами гофрированные трубы бывают различных диаметров, а для их производства используется негорючий материал, что позволяет размещать в них несколько кабелей. Зажимы для этого изделия – металлическая стяжка или пластиковые клипсы. Есть у гофрированной трубы минус: ее нельзя прокладывать по прямой линии, так как со временем она провиснет, потеряв тем самым эстетический вид
Так, для прокладки кабелей нередко используются гофрированные трубы. Впрочем, это актуально, если укладка производится на неровную поверхность, или требуются изгибы. Сами гофрированные трубы бывают различных диаметров, а для их производства используется негорючий материал, что позволяет размещать в них несколько кабелей. Зажимы для этого изделия – металлическая стяжка или пластиковые клипсы. Есть у гофрированной трубы минус: ее нельзя прокладывать по прямой линии, так как со временем она провиснет, потеряв тем самым эстетический вид
Виды и типы современной электропроводки бывают различны, как и их монтаж. Так, для прокладки кабелей нередко используются гофрированные трубы. Впрочем, это актуально, если укладка производится на неровную поверхность, или требуются изгибы. Сами гофрированные трубы бывают различных диаметров, а для их производства используется негорючий материал, что позволяет размещать в них несколько кабелей. Зажимы для этого изделия – металлическая стяжка или пластиковые клипсы. Есть у гофрированной трубы минус: ее нельзя прокладывать по прямой линии, так как со временем она провиснет, потеряв тем самым эстетический вид.
На данный момент те жители, которые предпочитают стилизацию старины, используют для проводки роликовые фарфоровые изоляторы. Данная разновидность проводки была актуальна еще в давние времена, когда других методов не было. Выглядит процедура так: на стену или поверхность монтируется изолятор, поверх которого устанавливают провода. Необходимо применять исключительно медные провода с двойной изоляцией.
Интересно. В деревянных домах нередко для прокладки кабелей применяются пластиковые короба или металлические скобы. Таким экономичным методом быстро создается открытая электропроводка, причем сделать ее можно своими руками, не прибегая к помощи электрика.
Наружная электропроводка
Наружная электропроводка выполняется на улице по наружным стенам домов, зданий и сооружений, а также между зданиями на опорах. Может быть:
- открытая
- скрытая
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Доп. услуги по электрике
- Электромонтажные работы в стиле ретро
- Современная электрика в стиле Модерн
- Проектирование электрики
- Электролаборатория
- Замер сопротивления изоляции
- Консультация электрика
- Установка и замена электросчетчика
- Установка столбов и опор ЛЭП
- Подключение электрического котла к сети
- Электрическое отопление дома
- Установка стабилизатора напряжения
- Установка электрического водонагревателя
- Заземление загородного дома
- Молниезащита
- Модульно-штыревое заземление
- Монтаж и прокладка СИП кабеля
- Монтаж тросовой электропроводки
- Соединение и удлинение электропроводки
- Штробление стен под электропроводку
- Проверка состояния электропроводки
- Электрика своими руками
- Монтаж и эксплуатация электрооборудования
- Замена лампочек …
- Поставка кабельной продукции
- Правила устройства электроустановок → ПУЭ
Общие требования к устройству проводки
Основное отличие деревянных домов от железобетонных и кирпичных сооружений – в высокой степени пожароопасности. Это значит, что к выбору электроустройств, кабелей и к условиям их монтажа применяются повышенные требования.
По статистике, около 1/2 случаев пожаров или возгораний в деревянных домах или в домах с деревянной отделкой происходит из-за грубых ошибок электромонтажников.
Стоит неправильно установить розетку, недостаточно тщательно соединить провода в распаечной коробке, проигнорировать правила заземления, как может возникнуть возгорание, а вслед за ним – и пожар.
Нетребовательные владельцы деревянного дома поручают работы по электромонтажу соседям, знакомым или выполняют самостоятельно, не зная досконально норм ПУЭ. Печальный результат доверчивости и непрофессионализма – на фото
Знать основные правила электромонтажа необходимо по двум причинам: чтобы иметь возможность самостоятельно выполнять часть монтажных или ремонтных работ и чтобы контролировать действия недобросовестных «специалистов».
Следует запомнить следующие требования:
- Технические характеристики кабелей и электрооборудования должны максимально соответствовать потребляемой мощности приборов каждой отдельной группы.
- Эксплуатацию розеток, выключателей, приборов аварийного отключения необходимо производить с учетом возложенной на них нагрузки.
- Использовать кабели, провода, клеммные соединения при их регулярном нагреве запрещено.
- Необходимо полностью исключить переход огня с кабеля на конструкции из дерева или других легковоспламеняющихся материалов с помощью несгораемой защиты.
Электропроводка должна быть полностью безопасной для владельцев дома, их семей (особенно маленьких детей) и домашних животных.
Строгие требования выдвигаются на первый план, при этом порой приходится жертвовать эстетичностью. Например, владельцам деревянного коттеджа необходимо смириться с наружными розетками и усиленной защитой как скрытой, так и открытой электропроводки (НПБ 246—97)
Материал из видеообзоров и инструкций, размещенных в интернете, весьма противоречив, поэтому полностью опираться на мнение людей в рабочих комбинезонах не стоит. Ориентироваться следует на выдержки из нормативной документации – разделы ПУЭ, СНиПов, ГОСТов.
Производители и цены: есть ли разница?
Здесь надо сразу же понять, что основная составляющая себестоимости — количество материала, потраченное на изготовление. Плюс транспортные расходы. Чем выше качество пластика, и чем его больше в готовой конструкции (чем толще и прочнее стенки), тем выше цена. Как, впрочем, и у кабеля, где основной фактор ценообразования — количество и качество меди.
Так и ровно наоборот: самая низкая цена будет на дешевый пластик сомнительных эксплуатационных характеристик, которого еще и слегка недодали.
Не покупайте самый дешевый ноунейм!
Как объяснил Евгений, игра в экономию не стоит свеч. Разница в цене между низкопробной продукцией неизвестных производителей, коими наводнены рынки (особенно много копеечной гофры), и заводскими сертифицированными товарами несущественная.
Так, бухту нормальной трубы для монтажа внутренней электропроводки Вы купите примерно за 200 грн. (ориентир на бренды не меньше уровня Kopos, DKC, IEK). А за непойми-что отдадите на базаре 170-175 грн.
Какие именно риски прилагаются к низкому ценнику?
Во-первых, ноунейм продукция без сертификатов и документов, подтверждающих происхождение, более чем вероятно имеет дефекты, противоречащие стандартам. Возможны повреждения, разрывы, наплывы, вздутия, расслоение материала. Вследствие чего низкая степень износоустойчивости и высокая степень хрупкости. Большой вопрос и в количестве самого пластика — возможно, сэкономили именно на толщине стенок, и в состоянии ли такая гофра выполнить свою функцию, неизвестно.
Во-вторых, неизвестного качества пластик. Насколько он в действительности горючий/негорючий? Не хотелось бы проверять это в экстремальной ситуации. А вопрос токсичности? Безымянный производитель не предоставляет информацию о составе дешевого не сертифицированного материала, произведенного в кустарных условиях. Как убедиться, что в его формуле нет опасных пластификаторов — фталатов, или свинца, формальдегида, кадмия? А Вам и Вашим близким жить и дышать здесь десятилетиями.
Потому, делая электромонтаж в доме и прокладывая кабель в трубах, гораздо разумнее прокладывать в трубах из прочного негорючего и не представляющего риска токсичных испарений ПВХ, что подтверждается документами. Причем делать это по определенным правилам.
Правила техники безопасности при замене электропроводки в квартире
Штробить стены нужно с использованием козлов, стремянки с горизонтальным упором. Не рекомендуется брать для работы обыкновенную стремянку, так как с нее можно упасть.
Проводить работы можно строго соблюдая ПУЭ и правила безопасности. Конечно, невозможно полностью перечислить их все. Однако мы приведем перечень основных ошибок, которые может допустить непрофессионал
Обратите внимание на следующие моменты, чтобы избежать возникновения проблемных ситуаций во время работы с электропроводкой
Наиболее часто встречающиеся ошибки:
- Ни в коем случае нельзя устанавливать автоматические выключатели, предохранители в нулевых рабочих и заземляющих проводниках.
- Проводку сети 220 В нужно выполнять трехфазным проводом: 1 провод — фазный, 1 провод — нулевой, и 1 провод — заземление.
- Исходя из пункта 7.1.37 ПУЭ, устанавливать розетки в ванной комнате, душевой или в бане запрещено. Кроме того, пункт 7.1.39 не допускает также размещение в этих комнатах выключателей.
- Соединять провода можно при помощи пайки, опрессовки, сварки или болтовым соединением.
- Соединять провода следует с запасом, чтобы можно было произвести повторное соединение, если это потребуется.
- Обязательно необходимо заземлить металлические части проводки: короба, лотки, горфированные шланги.
Также производить замену электропроводки в квартире необходимо с соблюдением следующих правил:
- Электропроводка должна быть размещена либо горизонтально, либо вертикально. В противном случае шансы повреждения проводки сильно увеличиваются.
- Размещайте выключатели и розетки на одной высоте.
- Нельзя допускать пересечения проводов.
- Запрещается размещать розетки и электропроводку рядом с отопительными приборами, а также системами водоснабжения.
Производить замену электропроводки в квартире своими силами — тяжелый труд. Если умеете читать и составлять схемы электроснабжения, то можете смело начинать работу. Однако в противном случае рекомендуется обратиться за помощью к специалистам.
Преимущества и недостатки открытой проводки
При монтаже открытой проводки отсутствует необходимость штробления стен
Открытый способ монтажа электропроводки имеет свои достоинства и недостатки. К плюсам можно отнести следующие факторы:
- Простота монтажа.
- Не нарушается целостность стен и потолка, так как не требуется их штробление.
- Возможность проведения электропроводки уже после строительных работ во время отделки.
- Не нужно покупать дополнительное оборудование.
- Легко заменить провода и элементы питания в случае поломки.
- Дешевизна. Электрик возьмет меньшую сумму за монтаж открытой проводки.
Винтажная проводка подходит не под каждый интерьер
Минусы:
- Непривлекательный внешний вид. Винтажный провод подходит не под все интерьеры. Чаще всего используется в помещениях в стиле лофт, ретро, стимпанк. Для создания красивого внешнего вида может потребоваться помощь профессионального дизайнера.
- Требуется учитывать технические нормы помещения.
- Риск повреждения электрокабеля, особенно если он не защищен гофрированной трубой или монтажным коробом.
- Высокая пожароопасность.
- Необходимость защиты от внешнего воздействия (температуры, УФ, влага). Особенно актуально при выводе проводов на улицу.
После изучения преимуществ и недостатков открытой электропроводки, а также ее особенностей, хозяин дома решает, стоит выбирать ее или лучше отдать предпочтение скрытому монтажу. Также следует определиться: работы будут проводиться самостоятельно или с вызовом электрика.
Виды силовых медных кабелей
Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.
ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.
Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.
Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.
ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.
Разновидности ВВГ:
- АВВГ (вместо медной жилы используется алюминиевая);
- ВВГнг (кембрик с повышенной негорючестью);
- ВВГп (плоское сечение кабеля);
- ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).
NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.
Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.
КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.
Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.
Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.
ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.
ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.
Модификации кабеля ВББШв:
- АВББШв — кабель с алюминиевой жилой;
- ВББШвнг — негорючий кабель;
- ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
И наконец, поговорим о преимуществах и недостатках подобного способа
Что мы имеем в плюсе:
- Простота монтажа. Никаких тяжелых и грязных работ, связанных с долблением стен, заглублением розеток и выключателей, и последующей штукатурки помещения.
- При организации новой проводки нет необходимости затевать ремонт помещения. Воздействие на интерьер минимально.
- Ревизионный доступ: проводка легко осматривается в любой момент времени.
- Возможность замены, модернизации, добавления новых линий. И все это в любой момент, без применения сложного оборудования.
- Если вы передумаете — провод всегда можно спрятать в стену. А вот обратный процесс затруднителен.
- Организация открытой проводки подходит для любых помещений. А вот скрытая в стенах, имеет ограничения. Например, ее нельзя проложить в деревянных домах.
Недостатки также имеются:
- Главный из них — нет 100% совместимости с дизайном помещения. Если вы не поклонник стиля «винтаж» или «лофт», для экспериментов с открытой проводкой остается разве что гараж.
- Какой бы прочной не была оболочка (кабельный короб, гофр и прочих), все равно, вероятность повреждения выше, чем у кабеля в стене.
- Возможность схватить провод руками, и получить поражение электротоком, ничтожна. Но она есть.
