Почему при работе насоса вода с скважины идет с воздухом

Порядок работы агрегата

При включении первым вступает в дело электрический двигатель, он запускает насос, а тот перекачивает, постепенно поступающую жидкость, в гидроаккумулятор. Когда аккумулятор до предела наполнится, создастся избыточное давление и помпа отключится. Во время откручивания крана в доме, давление снижается, и насос опять начинает работу.

Когда устанавливают насосную конструкцию — ее подключают к трубопроводу, а элементы всасывания с водозаборным устройством помещают в углубление с жидкостью.

В доме размещают аккумулятор, подключенный к водопроводу. Трубы заполняются водой, когда начинает работу помпа. Когда давление в станции достигает требуемого пика, насос отключается.

Насосный агрегат решит трудность снабжения водой дома, бани, летние кухни, хозяйственные пристройки и другие помещения на территории вашего участка. Ознакомившись с деталями работы станции, необходимо изучить возможные причины выхода устройства из строя и способы их ликвидации.

Насосная станция: возможные неисправности и их устранение

Насосные станции для водоснабжения дома или дачи снискали широкую популярность у людей, проживающих в частном секторе. В сети интернет можно найти разные отзывы об их работе, преимущества, недостатки. Ведь автоматическая подача воды в дом для бытовых хозяйственных нужд — это очень удобно.

Но со временем, к сожалению, иногда начинают выявляться различные неисправности: насос не работает или не набирает давление, долго не отключается или, наоборот, не включается. Причины тут могут быть разными и необходим ремонт насосных станций. об этом мы и поговорим в этой статье.

Разберем основные неисправности в работе насосной станции водоснабжения, что могло послужить их причинами, и выработаем главные методы устранения неполадок.

Основные неисправности при работе насосных станций

По опыту эксплуатации насосных станций, наиболее распространенными являются следующие неисправности в работе этого типа оборудования:

1. Что делать, если насос не работает

Возможная причина: отсутствие напряжения в электросети или произошла блокировка вала.

Для начала проверьте напряжение, если причина не в этом, попробуйте провернуть вал насоса самостоятельно, отключив предварительно насос от электросети.

2. Насосная станция не качает воду, хотя сам насос работает .

Основной причиной в данном случае может быть образование воздушной пробки во всасывающем участке трубы или в самом насосе.

Открутите пробку на заливном отверстии насоса. Постарайтесь дать воздуху выйти из насоса, раскачивая его и всасывающую трубу. Проверьте трубу и фитинги на герметичность. Затем снова заполните насос водой и включите его.

3. Насос выключается из-за перегрева двигателя

Одной из причин может быть:

— не соответствие напряжения в сети

— заблокировано рабочее колесо насоса

— насосная станция долго находилась под Солнцем или через насос прогонялась горячая вода

— насос работал в «сухую» без воды

Выключите насос, проверьте рабочее колесо, устраните причину, дождитесь пока двигатель охладится.

Ремонт насосной станции

4. Насосная станция часто включается и отключается

Здесь могут быть три причины:

— если порвалась мембрана в гидробаке, то замените ее на новую

— если нет необходимого давления в гидроаккумуляторе. то закачайте до 1,5 атмосфер

— возможно обратный клапан не исправен, замените его на новый

5. Насосная станция не набирает и не держит давление

Отрегулируйте давление в реле, возможно оно не достаточное. Возможно также попадание воздуха в трубу.

6. Насосная станция водоснабжения не отключается

Не правильная настройка параметров реле давления . Необходимо выставить более низкое давление.

Итак, мы с вами разобрали основные неисправности в работе насосных станций, выявили главные причины неисправностей, и узнали методы их устранения. Эту работу можно выполнить и своими руками, но лучше все-таки обратиться в специализированную организацию по ремонту насосного оборудования (станций).

Распространённые неисправности

Чаще всего владельцы скважины сталкиваются с проблемой, когда ранее погружной насос исправно работал и качал воду, но неожиданно вода из крана перестала течь

Чаще всего владельцы скважины сталкиваются с проблемой, когда ранее погружной насос исправно работал и качал воду, но неожиданно вода из крана перестала течь. Мы перечислим возможные неисправности, которые привели к такой ситуации, а также расскажем, что делать:

1. Значительное понижение уровня воды в гидротехническом сооружении. В этом случае вода сначала идёт нормально, затем течёт слабо и поток вовсе прекращается. При этом оборудование с термореле или поплавковым механизмом автоматически отключится. Также может сработать защита от «сухого хода». Обычно такая проблема наблюдается в летний период во время засухи, если допущены ошибки при копании колодца, скважины или неправильно определена их производительность. Решение проблемы:
   • всегда используйте защиту от работы «на сухую», так вы сохраните исправный насос;
   • бурение скважины или колодца лучше проводить зимой, когда грунтовые воды стоят на самой нижней отметке, тогда летом уровень не будет критически понижаться;
   • для бурения обращайтесь только к профессионалам;
   • возможно, скважина нуждается в прочистке.

1. Производительность насосного агрегата выше, чем дебет гидротехнического сооружения. Иными словами источник не успевает наполняться водой, а насос её быстро выкачивает. В этой ситуации происходит то же, что и в случае с работой «на сухую». Сработают датчики и отключат насос. Такое может произойти, если насосное оборудование неправильно подобрано, открыто много точек водозабора и одновременно происходит полив огорода. Для устранения проблемы нужно:
   • правильно выбрать насос, исходя из производительности скважины и оборудования;
   • при выборе учитывать пиковые часы водопотребления;
   • не открывать все краны в доме одновременно;
   • запас мощности мотора должен быть небольшой.

1. Слабый напор не позволяет поднять воду из источника. Такое может быть также при неправильном выборе оборудования. Например, если для скважины глубиной 50 м приобрести прибор с максимальным напором 30 м, то он попросту не сможет поднять воду на поверхность. При этом вы будете слышать звук работающего агрегата до тех пор, пока термореле не перекроет питание. Чтобы устранить проблему нужно правильно выбрать насос.

Совет: при подборе агрегата по напору стоит учитывать и горизонтальные участки трубопровода. При этом их считают в пропорции 5 к 1, то есть 5 метров горизонтали приравниваются к 1 метру вертикали.

1. Понижение напряжения. Многие насосы очень чувствительны к отклонению напряжения в сети. При его падении ниже 200V погружной агрегат может либо вообще не включаться, либо запуститься, но резко снизить напор и потом прекратить подачу воды. Для обнаружения проблемы понадобятся измерительные приборы. Для устранения можно сделать следующее:
   • подключить насос к генератору;
   • использовать стабилизатор напряжения или автотрансформатор.

1. Засорение трубопровода, запорной арматуры или фильтрующего приспособления на насосном оборудовании. Такое часто наблюдается при первом запуске или после проведения техобслуживания, в результате чего в трубы попадает мусор, пыль и грязь, забивающая перечисленные детали. Иногда такое бывает из-за попадания мусора со дна гидротехнического сооружения. Для борьбы с проблемой стоит:
   • соблюдать аккуратность при сборке нового оборудования или выполнении технического обслуживания;
   • поднять насосное оборудование на поверхность и промыть его, для этого агрегат должен поработать в ёмкости с водой со снятым обратным клапаном и без трубопровода.

1. Отсоединение или повреждение трубопровода. В этом случае из источника будет слышно бульканье воды. Нужно проверить соединение и целостность шланга.
2. Полный выход из строя насосного оборудования. Если звук работающего мотора слышен, но других причин вы не нашли, то можно предположить неисправности с механическими деталями насоса. Остаётся поднимать агрегат на поверхность и нести его в сервисный центр.

Источник

Важность номинального давления в рабочей станции

Чтобы отремонтировать насос, и снова пользоваться источником в автономном режиме, нужно изучить устройство и принцип действия водяной станции. Только разобравшись в причинах, и устранив ее, можно обеспечить себя и семью водой. Главным узлом, приводящим систему в действие, является сам насос.

Именно он включается и выключается в нужное время, чтобы давление в трубах было постоянным. Если это не так, а электросчетчик продолжает мотать, нужно определить, в чем первопричина отказа оборудования. Для этого проводится ревизия. Решение принимается в соответствии с имеющимися симптомами.

Схема подключения скважинного насоса

Чтобы определить, почему не отключается насос, рассмотрим его типовую схему подключения. Это поможет выявить узел или блок, в котором следует искать причину неисправности.

Рис. 1 Схема подключения скважинного насоса для подачи воды в дом

Основными составляющими схемы подключения скважинного насоса для водоснабжения в доме являются следующие узлы.

Защитное реле сухого хода

Реле отслеживает давление в водопроводной системе — как только оно становится меньше определенной величины, мембрана внутри прекращает прижимать контакты и они размыкаются. Погружные насосы отключаются от питания при уменьшении давления в водопроводе от 0,1 до 0,6 атм. (может регулироваться). Такая ситуация возникает при отсутствии воды в системе или ее очень малом количестве (засорение фильтра, понижение уровня воды).

Гидроаккумулятор (расширительный бак)

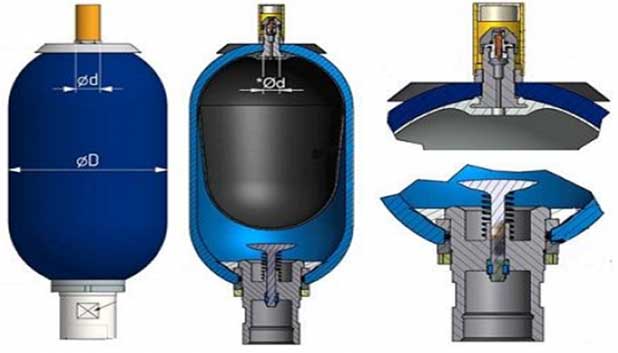

Рис.2 Внешний вид и устройство гидроаккумулятора

Важнейшая часть любой системы подачи воды, дает возможность поддерживать в ней постоянное давление. Устройство собрано в виде бака с резиновой мембраной внутри, при нормальной работе бак наполняется водой и мембрана растягивается. При кратковременном пропадании воды, перепадах напора, мембрана сжимается и выталкивает жидкость из накопительного бака в систему, поддерживая в ней постоянное давление. Если бы накопительный бак отсутствовал, то при любых кратковременных изменениях давления срабатывало реле давления, это давало бы импульсные включения и отключения источника питания, заставляя соответственно отключаться или включаться насос, приводя его к преждевременному выходу из строя.

Реле давления

Рис. 3 Реле давления

Реле — основной элемент в системе скважинного водоснабжения, обеспечивающий автоматическое управление забором воды. При недостаточном давлении в водопроводе контакты реле замкнуты, на электронасос подается напряжение питания, происходит забор воды. Когда использование воды приостанавливается, заполняется гидроаккумулятор и повышается давление в водопроводе — мембрана внутри реле давит на контакты и они размыкаются, заставляя выключаться насос. Однокамерные реле низкого давления служат для работы в водозаборных системах, использующих насосы мощностью до 3 кВт., их порог срабатывания 1, 2 — 1,6 атм., регулируется при помощи двух зажимных винтов (один определяет верхнюю границу, второй – диапазон срабатывания).

Дополнительные элементы системы водоснабжения

Оголовок. Очень удобное приспособление, устанавливается поверх трубы, если помпа работает в скважине. Через него пропускается труба с помпой и подвесной системой, он предохраняет скважину от попадания посторонних предметов. Если бурение скважины выполнялось на дне колодца, оголовок можно использовать для штанговых систем установки помпы на заданной глубине.

Манометр. Встраивается во все водопроводные системы, использующие скважинные насосы, позволяет не только отслеживать давление, но и служит для выставления порога срабатывания защитных реле.

Обратный клапан. Мембрана, которая устанавливается сразу на выходе погружного насоса перед подключением к водопроводу — препятствует обратному току жидкости из системы в скважину.

Фильтр. Проточный фильтр тонкой очистки со сменными картриджами при использовании воды для бытовых нужд фильтр является обязательным элементом

Дополнительно система подключения скважинного насоса может состоять из элементов, отвечающих за безопасность двигателя насоса: поплавковые или электронные датчики уровня воды, потоковые датчики, реагирующие на скорость движения воды в трубах.

Если насос подсасывает воздух из скважины. Почему идет воздух в воде из скважины и что делать

Жители частных домов, дач, загородных домиков часто остро испытывают потребность в монтаже насосной конструкции для закачки воды из колодца, скважины. У некоторых это единственный выход иметь в помещении воду. Поэтому, когда, в один прекрасный день, насос перестает гудеть, срочно необходимо разобраться в происхождении поломки.

Если насосная станция перестает качать воду, необходимо срочно найти причину поломки

Часто камнем преткновения становится воздух, попадающий в помпу вместе с жидкостью. Все можно предотвратить, только изначально потребуется узнать, из каких элементов собрана насосная конструкция.

Ключевые компоненты насосного агрегата

Разновидностей станций существует много, но основные компоненты присущи всем.

1. Самовсасывающий насос. Принцип действия: насос самостоятельно втягивает жидкость из углубления с помощью трубки, один конец которой находится в колодце, другой – подсоединен к технике.
   Насос находится на небольшом расстоянии от емкости с водой. Глубина трубки также регулируется.
2. Все агрегаты оснащены гидроаккумулятором. Сосуд при помощи энергии сжатого газа или пружины передает под давлением жидкость в гидросистему. Он накапливает гидравлическую жидкость и в нужный момент выпускает, тем самым позволяет избежать рывков воды в системе. Снаружи он металлический, внутри есть мембрана из каучука, над ней размещена газовая полость, наполняемая азотом, а под-гидравлическая полость. Вода наполняется до тех пор, пока давление в обеих полостях не сровняется.
3. Электрический двигатель. Посредством муфты он связан с насосом, а с реле – с помощью электросхемы. Благодаря тому, что на короткие заборы жидкости насос не включается, мотор не изнашивается.
4. Патрубок для выпуска воздуха.
5. Коллекторный элемент.
6. Манометр. Он позволяет следить за уровнем давления.
7. Реле. Меняя давление, способом размыкания/смыкания контактов, поддерживает самостоятельную работу техники.

Основным предназначением насосных станций является поддержка непрерывного давления в конструкции водоснабжения

Чтобы все компоненты функционировали, как часы, важно правильно подобрать требуемый объем гидроаккумулятора и контролировать связь регулятора и самого насоса

Порядок работы агрегата

При включении первым вступает в дело электрический двигатель, он запускает насос, а тот перекачивает, постепенно поступающую жидкость, в гидроаккумулятор. Когда аккумулятор до предела наполнится, создастся избыточное давление и помпа отключится. Во время откручивания крана в доме, давление снижается, и насос опять начинает работу.

В доме размещают аккумулятор, подключенный к водопроводу. Трубы заполняются водой, когда начинает работу помпа. Когда давление в станции достигает требуемого пика, насос отключается.

Насосный агрегат решит трудность снабжения водой дома, бани, летние кухни, хозяйственные пристройки и другие помещения на территории вашего участка. Ознакомившись с деталями работы станции, необходимо изучить возможные причины выхода устройства из строя и способы их ликвидации.

Поломки, с которыми чаще всего сталкиваются

В процессе пользования любой техникой наступает такой момент, когда она либо изнашивается, либо ломается

Так вот во втором случае хозяину важно бы разбираться в причинах повреждения. Приведем короткий список оснований, которые нарушают работу насосной станции:

• нет электричества — банально, но тоже не исключено, так как работа агрегата напрямую зависит от электротока;
• трубопровод не заполнен жидкостью;
• неисправность помпы;
• сломался гидравлический аккумулятор;
• повреждена автоматика;
• трещины в корпусе.

Помпа крутит, но воду не закачивает

Как быть когда станция не качает воду? Частым поводом поломки есть неимение жидкости в трубах или в самом насосе. Бывает так, что агрегат функционирует, однако воду не закачивает. Тогда следует проинспектировать герметичность всего водопровода, нет ли мест, где трубы плохо соединены.

Проверить, чтобы насос не был пуст. Обратный клапан работает неправильно. Пропускная способность должна быть односторонней. Это одна из самых важных деталей станции, так как, после отключения насоса, он препятствует стеканию воды обратно в скважину.

Схема клапана насосной станции, который может забиваться мусором

Случается так, что клапан забился и физически не закрывается, в него может попасть мусор, соли, песчинки. Соответственно жидкость не доходит до насоса. Решаем проблему.

До того как раскрутить агрегат, советуем проверить напряжение электротока. Бывает, что оно ниже нормы, и насос просто неспособен включиться. Пр

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Не отключается насосная станция (не набирает давление)

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Если предел отключения реле давления стоит намного ниже максимального давления, которое может создать насос, и какое-то время он нормально работал, а тут перестал, причина в другом. Возможно, у насоса сработалась крыльчатка. Сразу после покупки он справлялся, но в процессе эксплуатации стерлась крыльчатка и «сил теперь не хватает». Ремонт насосной станции в этом случае — замена крыльчатки насоса или покупка нового агрегата.

Еще одна возможная причина — низкое напряжение в сети. Может насос при таком напряжении еще работает, а реле давления уже не срабатывает. Решение — стабилизатор напряжения. Это основные причины того, что насосная станция не отключается и не набирает давление. Их довольно много так что ремонт насосной станции может затянуться.

Ремонт насосной станции: часто включается

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Теперь вы знаете, почему часто включается насосная станция и что с этим делать. Есть кстати, еще одна возможная причина — негерметичность трубопровода или какого-то соединения, так что если все из перечисленного выше к вашему случаю не относится — проверьте не течет ли где-то стык.

Воздух в воде

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Насосная станция не включается

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Мотор гудит, но не качает воду (крыльчатка не вращается)

Такая неисправность может быть вызвана низким напряжением в сети. Проверьте его, если все в норме, идем дальше. Надо проверить не перегорел ли конденсатор в клеммной колодке. Берем , проверяем, при необходимости меняем. Если и это не причина, переходим к механической части.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Ремонт и устранение неполадок

Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.

Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:

• неисправности с реле давления;
• разгерметизация водопровода или утечка воды в самом приборе;
• выход из строя электросхемы;
• слишком низкое или высокое напряжение в сети;
• сбой заводских настроек аварийного клапана.

Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.

Насосная станция ВИХРЬ АСВ-370/20Ч
предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.

Технические характеристики

Мощность:	370 Вт
Объем гидроаккумулятора:	20 литров
Максимальная глубина всасывания:	9 метров
Высота подъема воды:	30 метров
Производительность:	45 л/мин
Диаметр входного отверстия:	1 дюйм
Диаметр входного отверстия:	1 дюйм
Максимальное количество включений в час:	20
Допустимая концентрация твердых частиц:	150 г/м3
Температура воды:	0…+50 °С
Напряжение:	220…230 В
Частота:	50 Гц
Тип насоса:	поверхностный
Защита от сухого хода:	нет
Материал корпуса насоса:	чугун
Тип электродвигателя:	асинхронный, однофазный
Потребляемый ток:	1,7 А
Класс защиты:	IP44
Гарантийный срок эксплуатации:	12 месяцев

Принцип работы АСВ-370/20Ч

Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.

Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.

График напорных характеристик

Преимущества

• Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
• Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
• Автоматическое включение и выключение станции.
• Наличие металлической резьбы на входном и выходном отверстиях.
• Специальные крепления насосной станции для дополнительной устойчивости.

Комплектация

Насосная станция:	1 шт
Паспорт:	1 шт
Упаковка:	1 шт

Документация

Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор.
Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам.
Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.

Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.

Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.
