Как настроить тюнер спутниковой антенны самостоятельно: этапы настройки оборудования

Частые вопросы при подключении

Учитывая сложность установки телевизионного оборудования своими руками, избежать сложностей не удастся практически ни одному человеку. Чаще всего они оказываются связаны с:

• поиском правильного азимута и угла наклона;
• авторизацией;
• подготовкой приёмника к работе;
• поиском сведений о спутнике и частотах.

Кроме того, иногда абоненты сталкиваются с неожиданными ошибками, мешающими им наслаждаться просмотром любимых передач и вызывающими проблемы с подключением. Обычно их решение не занимает много времени, главное разобраться в причинах возникших трудностей.

Нет сигнала

Если у пользователя полностью отсутствует сигнал из космоса, стоит проверить:

• нет ли перед спутниковой тарелкой преград, мешающих приёму;
• правильность выбранного направления;
• качество подключения и целостность кабеля;
• отсутствие помех перед конвертером.

Важно подчеркнуть, что иногда источником помех оказывается сам занимающейся установкой человек. Он не должен находиться перед антенной и загораживать сигнал из космоса

Устранение всех упомянутых источников проблем восстановит работу техники.

Нет каналов

Отсутствие каналов говорит о проблемах с авторизацией и инициализацией. Чтобы получить возможность смотреть цифровое ТВ, следует:

• убедиться, что сим-карта вставлена в слот;
• удостовериться в надёжности подключения ресивера или cam-модуля;
• проверить правильность положения симки (иногда она оказывается перевёрнутой);
• проверить целостность сим-карты.

Важно подчеркнуть, что отсутствие денег на балансе или незавершённый процесс идентификации не является препятствием для поиска каналов при первичном подключении, поскольку первые 5 дней доступ к телевидению предоставляется бесплатно

Проблемы с качеством

Сложности с качеством сигнала обычно возникают у тех людей, которые проводят подключения без прибора и без приложения. Оптимальным решением подобных неприятностей является повторная настройка. Чтобы она прошла проще, стоит ориентироваться на положение антенн на соседних домах. Но стоит учитывать, что клиенты сторонних компаний могут пользоваться другими спутниками, потому стоит заранее выяснить, подходят ли они в качестве ориентира. Стоит добавить, что иногда низкое качество приёма связано с резко испортившейся погодой.

Ошибки

При возникновении иных ошибок или сложностей с подключением, стоит звонить в контактный центр MTS. Консультанты объяснят, как настроить МТС ТВ на спутник самому или примут заявку на выезд мастера

Важно отметить, что консультации операторов поддержки бесплатны, а визит мастера требует оплаты. Стоимость зависит от региона проживания клиента и удалённости населённого пункта от ближайшего дилерского центра

Любопытно добавить, что специалисты компании готовы произвести настройки стороннего оборудования, независимо от того, какому провайдеру оно принадлежит.

Приобретение оборудования

Прежде, чем установить и настроить спутниковое оборудование, его необходимо приобрести. Нужно отправиться в специализированный магазин за следующими элементами для сборки:

1. «Тарелка» (антенна). Она «соберёт» сигнал со спутника, сконцентрирует и отразит его в конвертер. Рекомендуемый диаметр — более 90 см.
2. Конвертер (головка). Подхватит сигнал, попавший в антенну, и, после конвертации, передаст его в ресивер. Выбор зависит от поляризации (круговой или линейной) предпочитаемого спутника, в описании которого можно найти данный параметр.
3. Ресивер (tv-тюнер). Примет сигнал от конвертера, затем произведёт его декодировку («переведёт» на язык телевизора) и передаст в конечный пункт — телевизор. Настройка этого прибора не требует специальных знаний.
4. Кронштейн («нога»). Обеспечит надёжное крепление антенны на стене (или крыше) дома. Кроме того, позволит оперативно вращать тарелку в двух плоскостях (для поиска сигнала). Позаботьтесь о достаточном выносе тарелки от дома, чтобы при вращении она не задевала стену. В общем, установка антенны без кронштейна невозможна.
5. Кабель (коаксиальный). Выполняет роль проводника сигнала, соединяя конвертер с ресивером (тюнером).
6. DiSEq. Мастера называют его просто «дисек». Будет необходим, если вы надумаете принимать сигнал сразу с нескольких спутников. В этом случае поможет объединить группу конвертеров в общий кабель.
7. «F-ки». Без них невозможно соединить кабель с каждым звеном цепи «антенна — ресивер». Понадобится 8 шт. (для перестраховки — 10).
8. Кабель для подключения ресивера к телевизору. Может быть: композитный (тюльпан), SCART, либо HDMI (для наивысшего качества). Необходимо самостоятельно проверить, какой кабель подойдёт в вашем случае.

Все вышеперечисленные устройства и приборы можно приобрести в комплекте спутникового телевидения, который уже собран профессионалами. Его можно собрать и самому — в этом случае вы будете уверены в качестве и надёжности каждого элемента системы.

Окно программы онлайн расчета:

Теперь разберем все по порядку.

В верхнем окне, Вы находите свой населенный пункт и щелкаете по нему мышкой. Далее в графе «название спутника» находите Eutelsat W4 и так же щелкаете по нему. Все. Нужные нам параметры найдены, я их обвел большим прямоугольником.

Те, кто не нашел название своего населенного пункта в окне программы делаем так:

в графе «широта» вводим свою широту, в виде десятичного числа, в прямоугольник, и мышкой щелкаем по кружечку. В графе «долгота» делаем то же самое, и ниже в графе «название спутника» находите EutelsatW4 и так же щелкаете по нему. Все параметры получены.

Монтаж кабеля

Прежде чем осуществить монтаж кабеля, необходимо выбрать место, в котором можно выполнить отверстие под него. Если антенна будет висеть на фасаде здания, просверливание рекомендуется делать в следующих частях стены:

• в углу оконной рамы;
• в стене на уровне пола.

Если антенна будет стоять на крыше, кабель нужно провести по фасаду здания. Его нужно закрепить как на крыше, так и возле окна на стене через оконную раму. Также допускается пустить кабель по слаботочным стоякам сооружения.

Подключение F-разъёма

Для того чтобы выполнить подключение коаксиальных кабелей, необходимо их зачистить. После этого нужно одеть F-разъёмы. Это происходит в следующем порядке:

• срезка верхней оболочки кабеля на расстоянии 2 см без повреждения экрана;
• аккуратное загибание проволоки на оболочку;
• снятие изоляции с центральной жилы, выступающей от экрана на 2 мм;
• накручивание F-коннектора;
• укорочение лишнего запаса центральной жилы, оставив 2-5 мм от плоскости разъема.

Описанный способ подключения F-разъёма является самым простым.

Схемы подключения мультисвитчей

Выбор мультисвитча нужно осуществлять на основании двух важных факторов: количества кабелей и количества телевизоров в доме. Чаще всего используются такие основные схемы подключения данных приспособлений:

1. Для спутника Amos 2/3 4.0w понадобится только 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и нижний диапазон (Low) – вход мультисвитча H, Low.
2. Для спутника Astra 5.0E нужно 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
3. Для спутника Eutelsat 36.0E, в котором имеются телеканалы НТВ+, необходимо 2 кабеля SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High, вертикальная поляризация (V) и верхний диапазон (High) – вход мультисвитча V, High.
4. Для спутника Eutelsat 36.0E, в котором имеются телеканалы Триколор, нужен 1 кабель SAT. Прием телеканалов: горизонтальная поляризация (Н) и верхний диапазон (High) – вход мультисвитча Н, High.

Если используется мультисвитч, Diseqc уже не требуется.

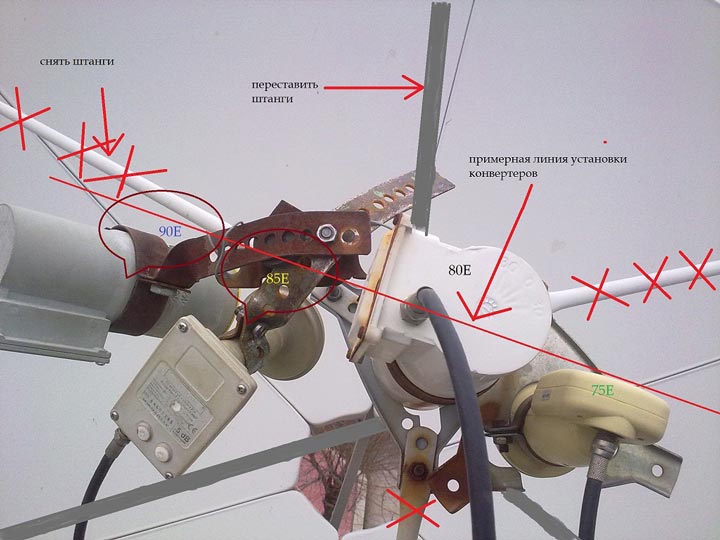

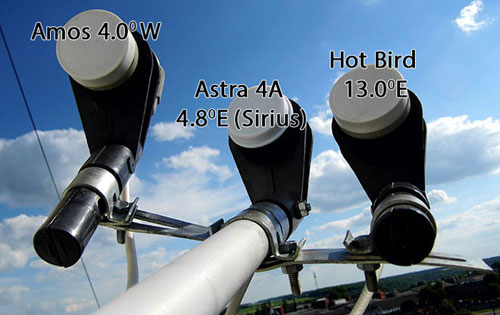

Как собрать мультифид

Разборный комплект мультифида зачастую идет вместе с двумя ушками разного размера. Меньшее нужно надеть на пластиковую трубку. В свою очередь большое необходимо закрепить на центральную траверсу. Относительно друг друга уши могут располагаться по-разному: как на одном уровне, так и в разных плоскостях. Первый способ является более распространенным. Второй же – облегчает начальную настройку и экономит время при поиске дополнительных спутников. Этот вариант нужно использовать в тех случаях, когда разные головки будут ловить сигнал нескольких спутниковых приборов.

Третью головку следует размещать на одной плоскости с одной из предыдущих. Разбежка между разными конверторами зависит, в том числе, и от диаметра зеркала. Чем оно меньше, тем ближе головки должны находиться друг к другу.

После прикручивания планки нужно обратить внимание на угол между оси пластика и крепления к траверсе. Он должен быть около 90 градусов

Дополнительно необходимо учесть то, что ближайшим к тарелке мультифидом должен быть именно тот, который настроен на прием сигнала от самого близкого спутника.

Подключение DiSEqC

Если имеется DiSEqC (Digital Satellite Equipment Control — дайсек или дисек), настройка антенны должна производиться в таком последовательности действий:

• подсоединение кабелей к головкам;
• заведение головок на DiSEqC.

Если какой-либо спутник на ресивере настроен на 1 порт, то и на DiSEqC он должен быть в соответствующем месте. Центральный одиночный разъем предназначается для выхода на тюнер.

Android приложения для настройки спутниковых антенн

Известно, что настроить спутниковую антенну, не имея специального прибора, можно с помощью смартфона или планшета. Для этого нужно просто установить специальное приложение из Play Market. Это касается мобильных устройств на Android. Для iOS существуют такие же приложения, даже с похожими названиями. Так как Android остается самой популярной мобильной системой, разберем приложения для настройки спутниковой антенны именно для Android.

Принцип работы таких приложений заключается в определении по GPS направления на спутники. Из всего многообразия подобных приложений, которые можно скачать в Play Market, я выделю самые достойные. Основным критерием при выборе будет точность в определении направления на орбитальные позиции.

SatFinder

Данное приложение для мобильных устройств, как и другие программы в этой статье, рассчитано на поиск спутника для дальнейшего поворота спутниковой антенны в нужном направлении, для этих действий используются GPS-приёмник и камера мобильного телефона или планшета. SatFinder является самым популярным приложением для поиска спутников, что породило множество клонов с точно таким же названием, при этом сильно уступающих в качестве и функционале.

• Приложение распространяется бесплатно;
• Высокая точность определения спутников;
• Возможность сделать скриншот экрана прямо из приложения (не актуально для устройств, имеющих эту возможность в прошивке);
• Простота в освоении и использовании;
• Два режима работы. Первый — стандартный для всех аналогичных приложений режим поиска с помощью камеры, показывающий все имеющиеся спутники; второй — более точный, для наведения на выбранный спутник;
• Хорошая скорость работы даже на самых старых устройствах.

• На смартфонах с плохой камерой или экраном будет плохо видно спутники при поиске в дневное время суток (в особо печальных случаях их будет вообще не видно, поскольку надписи будут сливаться с небом);
• По причине большого количества не очень качественных клонов, будет затруднительно найти SatFinder на просторах Play Market. Также существует небольшая вероятность наткнуться на вредоносное ПО, маскирующееся под SatFinder. При скачивании приложения в Play Market нужно быть внимательным и ориентироваться на отзывы.

Satellite Director

Приложение для настройки спутниковых антенн, аналогичное SatFinder и Dishpointer Pro, но немного уступающее им. По популярности и количеству установок Satellite Director может поспорить с SatFinder.

• Приложение абсолютно бесплатное;
• Поддерживается наиболее широкий список устройств;
• Satellite Director очень прост в использовании;
• Быстрая работа даже на самых старых и медленных телефонах;
• Достойная точность определения спутников.

• Отсутствует функция более точной настройки (отключающая отображение ненужных спутников);
• Нельзя делать скриншоты из приложения (исключение — устройства со встроенной возможностью создания скриншотов).

Dishpointer Pro

Приложение имеет аналогичный функционал, как и в SatFinder, за некоторым исключением.

Достоинства Dishpointer Pro:

• Высокая точность определения спутников;
• Имеется возможность определения местоположения, используя для этого данные мобильных операторов, благодаря чему возможна работа приложения в местах с плохим GPS-сигналом (при использовании данных с мобильной сети может сильно пострадать точность определения);
• Наличие возможность делать скриншот приложения;
• Спутники отлично видно в любое время суток на любом телефоне.

Приложение платное и имеет достаточно высокую цену.

Мультифид

Приложение для настройки спутниковых антенн, сильно отличающееся от аналогов принципом работы. Для настройки используется лишь GPS-приёмник, так что настройка обрастает множеством премудростей и особенностей.

• Поддерживаются спутниковые антенны нестандартных размеров и форм (встречаемые крайне редко);
• Возможность настройки одной антенны на несколько спутников одновременно применив мультифид;
• Для работы приложения не требуется наличие камеры (нужен лишь GPS-приёмник), благодаря чему приложение будет работать на некоторых старых планшетах;

• Программа достаточно трудна в использовании, усугубляет положение отсутствия привычной настройки с помощью камеры мобильного устройства;
• Приложение платное, хотя и ощутимо дешевле Dishpointer Pro.

Источник

Сборка спутниковой тарелки

Из инструмента для сборки обычно хватает пары рожковых ключей на 10 и 13, плюс крестовая отвертка. Для крепежа к стене потребуется перфоратор и анкерные болты.

Когда определились с комплектацией, перво-наперво необходимо правильно собрать саму тарелку. Здесь есть несколько нюансов.

Так например, при сборке траверсы обратите внимание, что поперечная планка, которая крепится к самому зеркалу тарелки, должна накладываться именно поверх нее. Если ее прикрутить с другой стороны, а физически это возможно, тогда:. Если ее прикрутить с другой стороны, а физически это возможно, тогда:

Если ее прикрутить с другой стороны, а физически это возможно, тогда:

во-первых, у вас будет плохая соосность отверстий

во-вторых, обратный конец траверсы, где цепляются головки, уйдет из фокуса

В результате чего, изначально будет тяжело поймать хоть какой-то сигнал. Кроме этого, крепление которое идет на кронштейн, при настройке спутников над горизонтом (относительно вашего географического проживания), должно цепляться регулируемой частью вниз.

А для спутников находящихся ниже горизонта — наоборот, регулируемой частью вверх.

Так как в этом случае, вам уже понадобится не поднимать, а опускать зеркало.

Настройка ресивера

Подключение

Перед самостоятельной настройкой любого тюнера убедитесь, что он подключён к спутниковой антенне и всем остальным связанным устройствам. Далее, соедините устройство с телевизором. В последнюю очередь устройство нужно подключить к питанию от сети 220 В с помощью розетки.

В каждом таком устройстве предусмотрено максимум возможных периферийных разъёмов. Современные методы предполагают использование HDMI. А также можно использовать скарт, тюльпаны, выход для стандартной антенны.

СОВЕТ. Если вы используете только кабель антенны, учтите, что разъём «мама» должен быть подключён к тюнеру, а «папа» — к телевизору. В инструкции устройства на фото показан вид разъёмов. Когда ресивер будет подключён, определите выбор канала, который будет вам удобен. Выберите «Поиск» в произвольном режиме. Ресивер должен быть включён. Убедитесь, что на его экране при этом светится число.

После этого становится доступен интерфейс спутникового тюнера. Войти в него можно с помощью самого тюнера.

Настройка оборудования Телекарты

Мало у кого получается установить антенну сразу таким образом, чтобы уровень мощности сигнала был максимальным. Поэтому, смонтировав комплект, до окончательной настройки болты лучше крепко не затягивать, чтобы иметь Телекарта.

Следующий шаг — соединение установки с ресивером и подключение последнего к телевизору. Все работы по подключению производятся, только когда оборудование выключено из сети. Для соединения используют «тюльпаны» либо SCART. После того как провод вставлен в гнездо, телевизор и ресивер нужно включить в сеть и нажать на пульте ТВ кнопку AV.

На экране появится сообщение об отсутствии сигнала. Пугаться не стоит. Нужно перейти в меню и выбрать пункт «Настройка антенны». Появится табло с индикаторами мощности приема. Чтобы дать процессу настройки старт, уровень мощности сигнала должен быть не менее 50, а то и 70%. Чем больше мощность и качество приема, тем выше будет качество изображения. Идеально, если этот показатель выше 90%. Настроить прием возможно несколькими способами.

Большинство самостоятельных установщиков, понимая, как настроить Телекарту самостоятельно на спутник, действуют по старинке — один человек поворачивает тарелку в разные стороны, второй наблюдает за уровнем сигнала на ТВ. Двигать приемник нужно аккуратно — поворачивать сначала в горизонтальной, а потом в вертикальной плоскости.

Важно! В отличие от аналогового, цифровой сигнал проходит с некоторой задержкой, поэтому нужно на какое-то время фиксировать антенну после поворота. Подкорректировать прием можно и подстроив конвертер, бережно вращая его вправо и влево

Когда максимальный уровень сигнала установлен, необходимо крепко затянуть все болты и гайки на комплекте. Это важно — спутниковый сигнал может сбиться из-за малейшего изменения положения

Подкорректировать прием можно и подстроив конвертер, бережно вращая его вправо и влево. Когда максимальный уровень сигнала установлен, необходимо крепко затянуть все болты и гайки на комплекте

Это важно — спутниковый сигнал может сбиться из-за малейшего изменения положения

Предварительное позиционирование спутниковой антенны Телекарта

Но как бы не приемник не двигали из стороны в сторону, если позиция изначально выбрана неправильно, то все приложенные усилия будут напрасны — ловить сигнал приемник не сможет

Поэтому важно предварительно рассчитать позиционирование установки

Спутник, с какого вещает Телекарта, расположен над экваториальной линией. А так как территория Российской Федерации лежит к северу от экватора, то тарелка в любом регионе будет смотреть в южном направлении — точно на юг, на юго-восток или юго-запад.

Координаты источника сигнала — 85 градусов в.д. Но это вовсе не значит, что, направив приемник точно по направлению, пользователь получит устойчивый сигнал. Его может не быть вовсе из-за погрешности, которую вызывает геомагнитное склонение. Этот показатель демонстрирует разницу в показаниях компаса и истинным курсом на север. Рассчитать его несложно — с помощью транспортира или воспользовавшись онлайн-калькулятором. Но такие сложности ни к чему.

Выяснить нужное направление в данной географической точке всегда можно на сайте Satellite Finder. Еще более удобный способ — скачать на смартфон специальное приложение, разработанное на основе Гугл карт, которое с помощью геолокации точно определит адрес и укажет нужное сбиться приемника.

Какой спутник у Телекарты

Когда речь заходит о самостоятельной настройке, один из первых вопросов — Телекарта какой спутник использует.

Название основного спутника Телекарты — Intelsat 15. В зависимости от региона антенна также принимает сигнал со спутника Horizons 2 и Экспресс АМ5. Такая коалиция создает плотное покрытие на территории страны.

Intelsat 15 или IS-15, как иногда спутник отражается в настройках — американское оборудование, вышедшее на орбиту в 2009 году. Horizons 2 запущен все теми же американцами немного раньше — в 2007, но работает с Телекартой в 2011 году, существенно расширив площадь покрытия. Экспресс АМ5 — детище отечественных специалистов, служащее с 2013 года.

Материалы для монтажа

Начнем с необходимых материалов. Для сборки вам потребуются:

сама тарелка

мультифиды – крепеж для головок

Без них, при наличии нескольких головок, у вас получится вот такая елка.

кронштейн крепления — «нога»

TV тюнер или ресивер

радиочастотный коаксиальный кабель с волновым сопротивлением минимум 75 Ом (РК 75 или западный аналог RG и SAT) + F разъемы к нему

конвертеры или головки – обычно от одной до 3-х штук (при сборке так называемого «Горыныча»)

коммутатор Diseqc – он переключает сигнал с одной головки на другую, когда их несколько

мультисвитч

Он потребуется, если вы захотите одновременно подключить несколько телевизоров от одной тарелки.

Выбор места установки спутниковой антенны

Для того чтобы спутниковый сигнал был сильным и качественным, на его пути не должно быть никаких препятствий. Именно поэтому эксперты советуют устанавливать антенну именно в тех местах, вблизи которых нет деревьев, других зданий, рекламных щитов и т.д.

Также обязательно стоит учитывать некоторые другие факторы, такие как:

• близость к телевизору;
• доступность для владельца.

Если спутниковая антенна находится близко к телевизору в доступном для человека месте, её будет довольно легко установить и настроить. Лучше всего для монтажа подходит крыша дома. Несмотря на это, антенну можно закрепить на балконе или же фасаде здания. Специалисты не рекомендуют проводить ее монтаж внутри застекленных балконов и в местах, где возможно интенсивное попадание на конструкцию осадков: дождевой воды и снега.

Подключение и настройка

Настройка спутниковых антенн самостоятельно не начинается до того, как они не будут подключены к ресиверу. Для этого необходимо подготовить кабель (накрутить на него F-ку) и перекинуть его от конвертера (головки) к тюнеру.

Подготовку коаксиального кабеля выполняем по алгоритму:

1. Срезаем изоляционный слой (1,5 см от края) кабеля;
2. Загибаем блестящую оплётку (из мелких алюминиевых жил) наружу;
3. Освобождаем сердцевину кабеля от экрана из фольги (необходимо избавиться примерно от 8-9 мм экрана);
4. Очищаем сердцевину (основную медную жилу) от оставшейся эмали и надеваем F-ку.
5. Осталось убедиться, что сердцевина «выглядывает» из F-ки не более, чем на 2мм. Всё лишнее необходимо отсечь кусачками.
6. То же проделываем и с другим концом кабеля (заранее самостоятельно измерив необходимую длину).
7. Подключаем кабель к конвертеру (если их несколько, то с помощью диска объединяем в один), а другой конец тянем до ресивера.

Установка системы завершена, следующий шаг — настройка.

Антенна выставлена правильно и «смотрит» на спутник (пока примерно). Заходим в настройки ресивера и выбираем, например, спутник Sirius. Для него нужно указать частоту «11766», скорость «2750» и поляризацию «H». На экране появятся две полосы: первая показывает, что тарелка поймала сигнал, вторая — его мощность. Если спутниковая антенна установлена правильно, вы должны увидеть не менее 40% уровня сигнала. Останется лишь повысить качество, которое пока в районе нуля. Оставляем телевизор и идём к тарелке. Желательно, чтобы вы могли видеть изменения на шкале сигнала. Но если вы не сможете самостоятельно следить за ними, оставьте помощника, который сможет корректировать ваши действия — с ним будет проще настроить систему.

Начните с полного поворота спутниковой антенны вправо вверх. Из данного положения медленно, постоянно наблюдая за уровнем сигнала со спутника, вращайте тарелку влево.

Если сигнал поймать не удалось, необходимо опустить антенну на пару миллиметров (крепёж обычно имеет маркировку), а затем повторить вращение тарелки.

Настройка спутниковой антенны самостоятельно как раз подразумевает кропотливый поиск сигнала путём ручной подгонки.

Для начала нужно добиться хотя бы 20% качества, после чего можно зафиксировать спутниковую антенну покрепче. После этого, лёгкими манипуляциями (буквально по градусу) крутим тарелку влево и вправо в поисках 40%. Но и этого не достаточно. Для хорошей работы нужно хотя бы 60-80%. Дальнейшая «подгонка» производится за счёт манипуляций с конвертером, который нужно повернуть по часовой стрелке, либо против неё. Когда уровень сигнала будет удовлетворительным, можно перейти к отладке боковых конвертеров (если у вас их нет, пропустите данный пункт).

Настройка дополнительных головок будет значительно проще, так как основная антенна уже ловит сигнал в полном объёме. Останется только указать для каждого конвертера свой спутник (выбрать в настройках ресивера, а так же указать частоту, скорость и поляризацию) и вращениями, либо изгибанием ножки головки поймать приемлемый сигнал.
