Насколько практичная розетка с таймером в быту и на работе, и как ею правильно пользоваться, чтобы она служила долго

Содержание:

Режимы работы
Настройка и программирование
Электронные
- Недостатки
Настройка механического таймера
Что такое таймер в розетке, где он используется
Сфера применения розеток с таймером включения и отключения
Фото розеток с таймером
Разновидности
- Механические
- Электронные
ТАЙМЕР-РОЗЕТКА С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ TGE
Сферы применения
Создание своими руками реле времени на таймере 555NE
Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.
- Настройка работы механической розетки
Электронная

Режимы работы

В электронных таймерах предусмотрено четыре основных режима работы:

выключено, невзирая на заданные настройки управление нагрузкой отключается. Для включения режима нужно клавишей ON/AUTO/OFF установить значение Manual OFF;
включено. Перевод в этот режим осуществляется выбором значения Manual ON клавишей ON/AUTO/OFF;
автоматический. Этот режим включается при выборе режима AUTO клавишей ON/AUTO/OFF. После чего начинает выполняться установленная программа;
выполнение режима «присутствия». Он включается после нажатия клавиши RANDOM и выставления значения R.

Для создания программ надо нажать клавишу TIMER. Выбирать ранее созданные программы можно ею же. Затем произвести следующую последовательность действий:

при кратковременном нажатии TIMER на индикаторе высветится ON 1. Этим сообщается что настраивается время подключения нагрузки;
клавишей WEEK выбирается день недели. Часы и минуты задаются клавишами HOUR и MIN.
после настройки времени подключения ещё раз нажимается клавиша TIMER – индикатор покажет OFF 1. После этого, в вышеуказанном порядке, задаётся время отключения;
настройка следующей программы осуществляется аналогично. Быстрый просмотр созданных программ производится при нажатой и удерживаемой TIMER;

После завершения всех настроек нажимается CLOCK для их сохранения и отключения режима программирования. Умная розетка с цифровым таймером готова к эксплуатации.

Подробнее о настройках электронного таймера в этом видео:

Как итог, при выборе таймеров надо учитывать, что стоимость электронных устройств значительно выше электромеханических аналогов. Их приобретение оправдано, если есть нужда в недельном или месячном выполнении заданной программы или для использования в режиме «присутствия». Если же требуется регулятор с суточным циклом – предпочтение следует отдать розетке с механическим таймером.

Источник

➤

Настройка и программирование

Умные розетки с таймером

В инструкции по эксплуатации режимы работы отображены в виде следующей таблицы:

Особенности работы прибора и детальная инструкция по его программированию также изложены в руководстве. Поэтому есть смысл только визуально пояснить некоторые действия.

1. Нажать круглую кнопку ниже надписи «СБРОС».

2. В течение около 8 с осуществляется опрос состояния составных частей устройства, на дисплее отображаются все допустимые символы и включается обратный отсчет.

3. Установить 12-часовой или 24-часовой режим работы путем нажатия кнопки «Часы» и удержания ее около 5 с. На дисплее отобразится «AM» или «РМ, то есть половина дня или полный день.

4. Удерживая кнопку «Часы», установить текущую дату и время посредством нажатия кнопок. «Д+», «Ч+» и «М+». После отпускания кнопки «Часы», кнопкой «Д+» выбрать текущий день недели. На дисплее — «МО», «TU», «WE», «ТН», «FR», «SA», «SU».

5. Установить первый цикл включения устройства, предварительно нажав кнопку «Р», установить дату и время, как в предыдущем пункте.

6. Для запоминания выставленных значений повторно нажать кнопку «Р».
7. Программирование других циклов включения/выключения осуществляется аналогично. Всего имеется 16 циклов программирования.
8. Клавишей «РЕЖИМ» выбрать один из 4-х режимов включения или отключения нагрузки.

Электронные

Как правильно пользоваться нивелиром?

Электронные розетки с таймером бывают двух типов:

суточные
недельные

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

После покупки таймера сразу же включайте его в розетку. Аккумуляторы должны зарядится в течении 15 часов. Только после этого прибор готов к работе.

Для удобства пользователей выпускают спаренные розетки. Одна из которых работает постоянно в нормальном режиме, а другая через таймер. Пример такого исполнения – модель Expert E-TE.

Ее характеристики:

минимальный интервал времени вкл.-откл. – 1 мин
кол-во таймеров – 10
система программирования сутки/7 дней в неделю
рабочая температура – от минус 10 до плюс 40 градусов
степень защиты – IP20

Фактически розетки с таймером это программируемые электронные выключатели.

Обратите внимание, что в электронных моделях есть функции перехода на зимнее и летнее время. Поэтому при настройках и выставлении часов в определенный период года будьте внимательнее.

Недостатки

Недостатки розеток с электронным таймером:

сложные настройки

Если потерять инструкцию, то реально нужно будет потратить очень много времени чтобы разобрать во всех нюансах

прибор не «любит» индуктивную нагрузку — двигатели, лампы дневного света, блоки питания

Таймер реально может дать сбой. То есть включиться согласно программе, а по достижению времени отключения, он не сработает.

Как решить эту проблему объясняется в видеоролике:

Инструкция по настройке электронной розетки с таймером — скачать

Подводя итог, можно посоветовать — выбирайте розетку с механическим таймером если:

хотите сэкономить
вам нужен простой прибор, который не требует долгого изучения настроек и программирования
вы будете ее использовать для одних и тех же процессов повторяющихся каждый день
минимальное время, через которое должно произойдет включение или отключение — 15 минут

Если вам необходим более навороченный и настраиваемый под ваши изменяющиеся потребности аппарат, с широким диапазоном настроек, то покупайте с электронным таймером. Подобрать нужный вам экземпляр можно здесь или здесь.

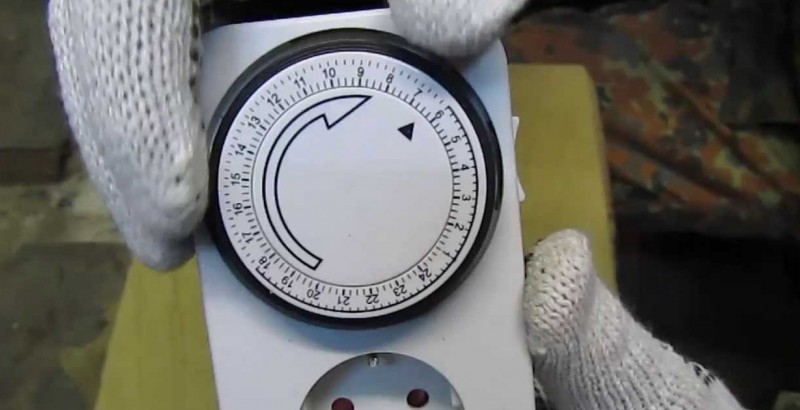

Настройка механического таймера

Как пользоваться мультиметром правильно

Механический задатчик времени представляет собой верньер со шкалой, размеченной по часам, и дополнительно разбитой на пятнадцатиминутные сектора. Оборот верньера составляет 24 часа.

Каждый пятнадцатиминутный сектор оканчивается ламелью (клавишей), которая может находиться в нажатом, или отжатом состоянии. Алгоритм установки меток времени на таймере следующий:

Выставить верньер на текущее время, поворачивая его по часовой стрелке, пока напротив маркера не установится метка актуального времени. В противоположную сторону диск не вращается, и, если приложить усилие, он сломается.
Выставляем периоды включения и выключения тока в нагрузку. При помощи шариковой ручки, или другого тонкого предмета, необходимо нажать или поднять ламели. Каждая клавиша удерживает состояние розетки 15 минут. Нажатая клавиша устанавливает режим «включено», отжатая «выключено».

Для включения напряжения на полчаса необходимо нажать две расположенные рядом клавиши. Для включения на час — четыре, и так далее. Цифры на шкале указывают время суток, в которое будет включена, или выключена, розетка.

После установки таймера устройство подключается к электрической сети, и верньер начинает вращаться, наподобие часовой стрелки. Через 24 часа цикл начнется сначала.

На розетке имеется переключатель, позволяющий перевести гаджет в режим «Всегда включен», или «Всегда выключен» В этих режимах установки таймера игнорируются.

Достоинства: Низкая цена.

Недостатки: невысокая точность и энергозависимость. Погрешность периодов включения и выключения, погрешность установки текущего времени. При отключении объекта от электроэнергии, вращение верньера останавливается, и возобновляется после возобновления подачи электропитания. Текущее время на устройстве в таком случае необходимо корректировать. Установка временных промежутков производится только вручную, на период не более суток.

Что такое таймер в розетке, где он используется

Настройка автоматического включения или выключения электрических приборов или систем, которые также требуют для работы подключения к источнику питания, помогает, в первую очередь, сэкономить на коммунальных счетах. Розетки с электрическим таймером – это возможность организовать работу приборов в соответствии с потребностями пользователя, что очень удобно, например, при проживании в своём доме для включения системы отопления, насоса или полива лужайки в определённые временные интервалы.

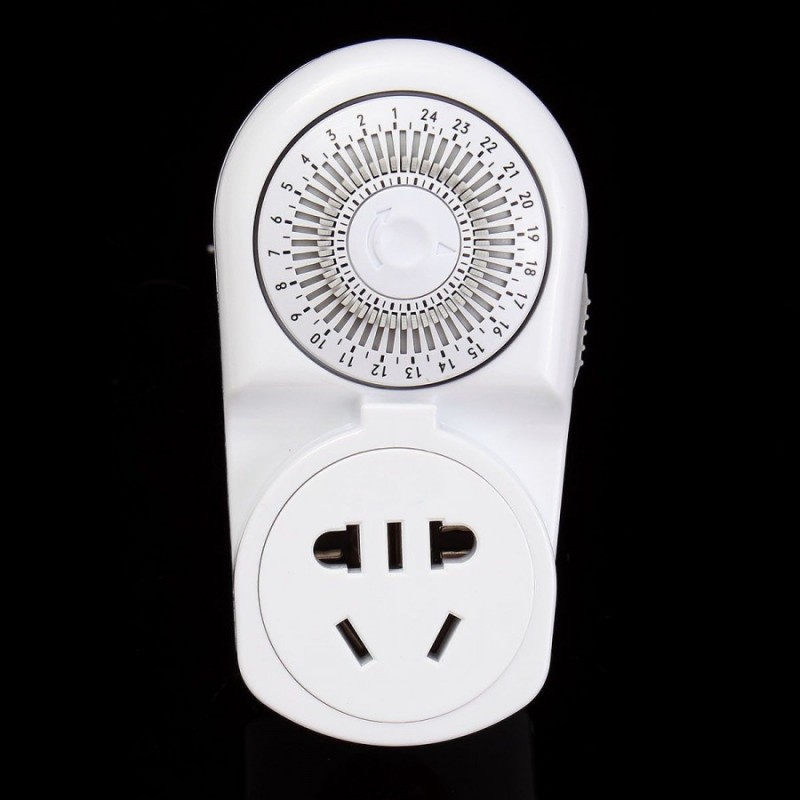

ФОТО: ae01.alicdn.com Можно купить таймер-розетку под любой тип вилки

Основная масса представленных на рынке бытовых устройств с таймером, внешне ничем не отличается от стандартных розеток. Единственная разница в том, что в них присутствует система отсчёта времени. Она может быть механического или электронного типа. В первом случае, для управления реле времени, таймер придётся выставлять вручную посредством специального рычажка. При электронном типе пользователю необходимо программировать блок для выставления интервалов включения по дням или даже неделям.

Более простым вариантом является установка отдельного таймера включения и выключения приборов, купить который можно в магазине электрики или радиотоваров. В этом случае он устанавливается непосредственно на пути прохождения проводки, но предназначается для аналогичных целей, как и розетки со встроенными приборами учёта времени.

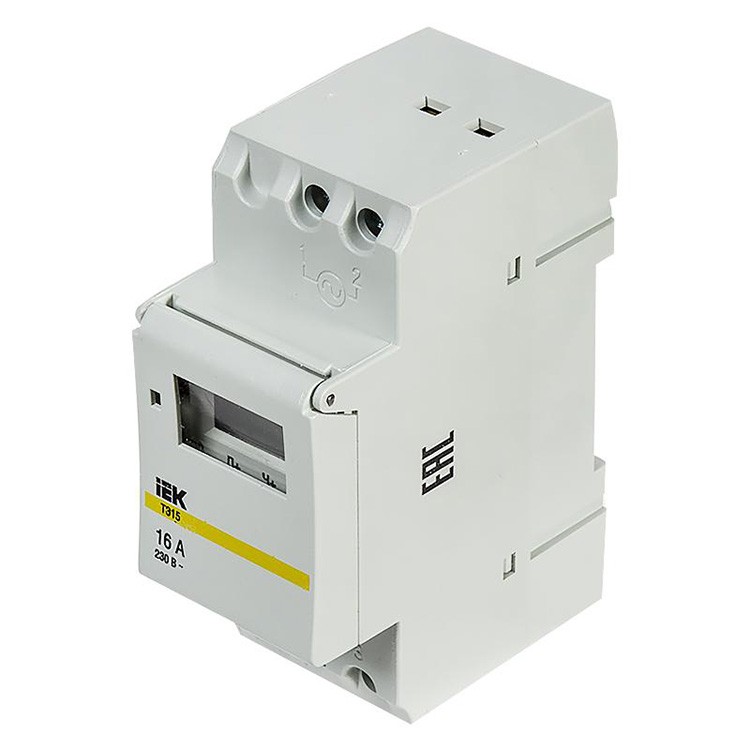

ФОТО: cdek.market Простой по типу, но сложный по установке таймер монтируется непосредственно в электрическую цепь

Использование указанных устройств подходит для решения большого количества задач. На первом месте – экономия электричества

Можно настроить прибор таким образом, что во время отсутствия людей дома (в будние дни, когда все на работе), питание будет отключаться, что особенно важно при наличии нагревательных систем

Вторым назначением данного типа устройств является автоматизация управления питанием

Это свойство пригодится аквариумистам, для которых важно, чтобы насосы, фильтры, компрессоры запускались в определённое время для создания комфортных условий обитания питомцев

ФОТО: 4.bp.blogspot.com Устройства для включения или отключения используются во многих областях

Розетка с таймером может являться частью системы безопасности дома. При длительном отсутствии хозяев имеется возможность настроить реле таким образом, чтобы периодически включался свет, создавая эффект присутствия, что может отпугнуть потенциальных грабителей.

ФОТО: aquafishes.net Профессиональные аквариумисты могут использовать таймер для автоматизации процессов насыщения воды кислородом

Сфера применения розеток с таймером включения и отключения

Таймер в первую очередь был разработан для экономии электрической энергии. Он обеспечивает отключение нагревательных приборов на время, когда жильцы дома отсутствуют и нет необходимости в отоплении. Перед возвращением владельцев система запускается. Таймер активирует приборы за несколько часов до прихода жильцов, чтобы за это время температура в помещениях достигла комфортной отметки. Этот принцип применяется в современных системах «умный дом». Они не только осуществляют климат-контроль, но и регулируют работу освещения, сигнализации и т.д.

На заметку! Не все производители розеток с таймером включения и выключения света рекомендуют контролировать работу отопительных приборов в автоматическом режиме. Перед покупкой обязательно нужно изучить инструкцию производителя.

Циклические таймеры подходят для наружного освещения, которое будет включаться и выключаться по определенному расписанию. Этот тип приборов позволяет автоматизировать работу системы полива на дачном участке, обеспечивая регулярный уход за садом, огородом, газоном. Особое значение имеют таймеры для аквариумов, где установлены:

лампы освещения;
компрессоры;
фильтры.

Таймеры используются для управления освещением, вентиляторами, обогревательными приборами, аквариумами и пр.

Все эти приборы обеспечивают необходимые условия для содержания живности в террариуме или аквариуме, поэтому их работа должна подчиняться строгому расписанию. Возможности таймеров позволяют управлять даже оборудованием, установленным в бассейне.

Розетки с циклическим таймером включения и выключения электроприборов используются для создания иллюзии присутствия людей в пустом доме. В какой-то степени подобные устройства обеспечивают защиту от взлома, давая понять злоумышленникам, что хозяева не уехали, даже если это не так. В этом случае розетка настраивается так, чтобы график отключения и включения света был не слишком жестким, а с некоторыми отклонениями. Таким образом, создается впечатление, что система работает не автоматически и освещение включают люди.

Розетки с таймером выключения, которые называются интервальными, работают по принципу устройств, установленных в электрических плитах и стиральных машинах. Повернув ручку, можно установить определенный отрезок времени. По его истечении реле автоматически отключает подачу тока на прибор.

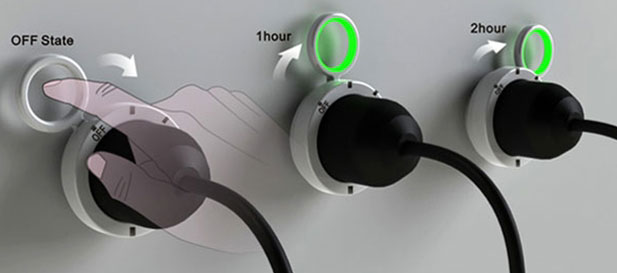

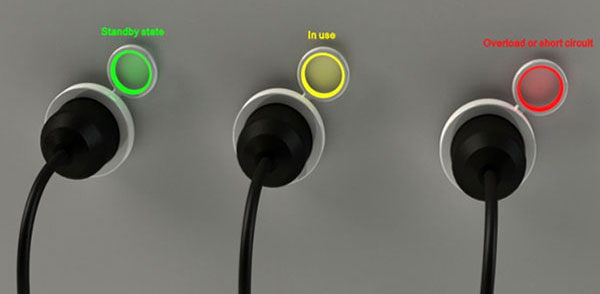

Фото розеток с таймером

Также рекомендуем просмотреть:

Схема подключения проходного выключателя
Как выбрать и установить электрический распределительный щит
Виды распределительных коробок для электропроводки
Какие кабельные стяжки выбрать
Как выбрать лучший дверной звонок
Какой силовой кабель лучше выбрать
Назначение и принцип работы дифференциального автомата
Разновидности и схемы подключения ТВ-розетки
Для чего нужна термоусадочная трубка
Какой терморегулятор для теплого пола лучше выбрать
Как выбрать и подключить двойную розетку
Инструкция, как подключить розетку своими руками
Схема подключения выключателя
Как подключить двойной выключатель
Лучший светильник с датчиком движения для дома
Какой счетчик электроэнергии лучше выбрать
Как выбрать и установить подрозетник
Компьютерные розетки RJ45
Какой должна быть высота установки розеток
Как подключить розетку с заземлением
Лучшие стабилизаторы напряжения для дома
Как подключить телефонную розетку самостоятельно
Как выбрать люминесцентный светильник
Выдвижные и встроенные розетки
Как выбрать лучший галогенный прожектор
Какой светодиодный прожектор выбрать
Лучшие пластиковые короба для электропроводки
Что такое умная розетка
Что такое УЗО и как оно работает
Обзор современных сенсорных выключателей
Выбор и установка одноклавишного выключателя
Правильный выбор автоматического выключателя
Выбираем лучший крепеж для проводов
Виды гофр для электрических кабелей
Как выбрать точечный светильник для натяжных потолков

Разновидности

По принципу устройства и функционирования розетки-таймеры делятся на две обширные группы:

Механические

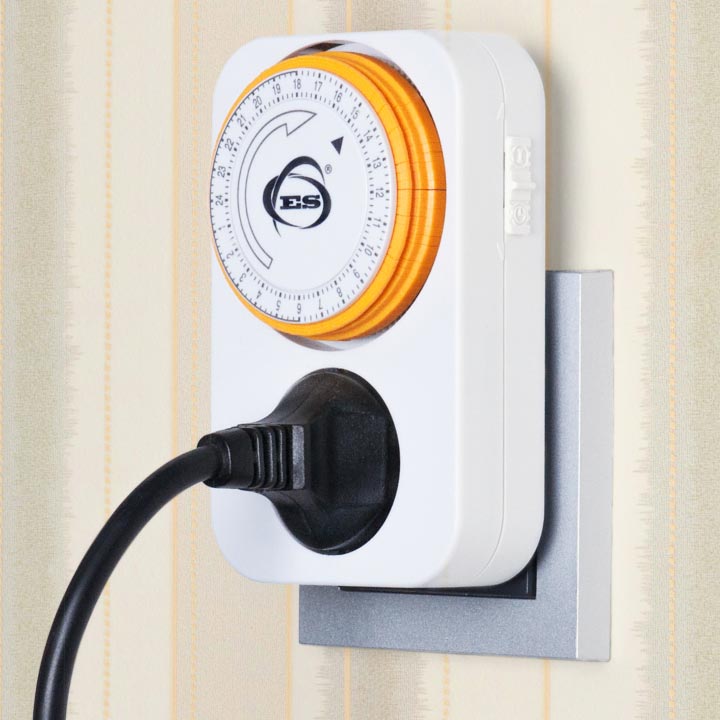

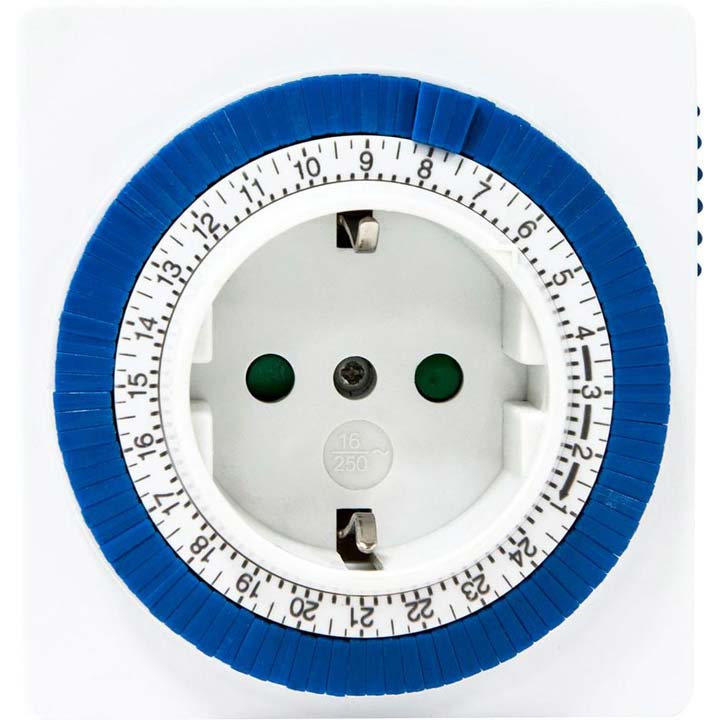

Образец механической розетки-таймера

Принцип работы розетки с таймером механического типа заключается в замыкании и размыкании проводников за счёт непрерывного вращения специального устройства. В старых моделях возрастом более тридцати лет роль такого устройства играл механизм, состоящий из спиральной пружины и шестерёнок, аналогичный часовому.

На сегодняшний же день его заменили тихоходные импульсные электродвигатели, в результате чего:

Звук работы устройства стал тише;
Появилась зависимость от наличия электропитания.

Ниже на схеме вы можете ознакомиться с основными элементами рассматриваемого устройства:

Схема основных элементов механической розетки с таймером

Несомненным преимуществом данного типа розеток-таймеров является их относительно низкая цена. Электронные модели, о которых речь пойдёт немного ниже, конечно же, стоят дороже.

Но и недостатков, к сожалению, тоже хватает:

Уже упомянутая мной зависимость от электроэнергии.

Тут сразу «всплывают» две проблемы:

В случае поломки на линии электропередач, рассматриваемый прибор попросту не будет работать. Хотя, с другой стороны, после того, как аварию устранят, он всё-таки выполнит своё предназначение, что может оказаться весьма вовремя в зависимости от ситуации;
Если же частота переменного тока в используемой сети отклоняется от пятидесяти Герц, то импульсный электродвигатель начинает либо опаздывать, либо спешить;

Ограниченный период действия заданной программы, который обусловлен возможностями передаточного числа редуктора. Таким образом, запрограммировать механическую розетку с таймером можно лишь на одни сутки, что не всегда удобно;

Настройку выполнить можно лишь на 24 часа

Также стоит отметить, что бывают экземпляры, устанавливаемые вместо классических розеток, и экземпляры, оснащённые штекерами, которые позволяют попросту вставить устройство в любую уже установленную классическую розетку.

Механическая розетка с кнопкой выключения и штекером

Как настроить такой прибор?

В этом вопросе, кстати, механика тоже уступает электронике, так как здесь установка нужного временного периода выполняется несколько сложнее:

Переключатель ставим в непрерывный режим;
Вращаем диск, фиксируя нужное время;
Нажимаем или отжимаем кнопки по периметру диска, обозначая моменты включения и выключения устройства;
Вставляем вилку шнура нужного прибора в посадочное место розетки-таймера;

Штепсель электроприбора в посадочном месте автоматического устройства регулировки подачи электрического тока

Переводим боковую кнопку в управляемый режим работы. Включённое устройство издаёт негромкий жужжащий звук.

Электронные

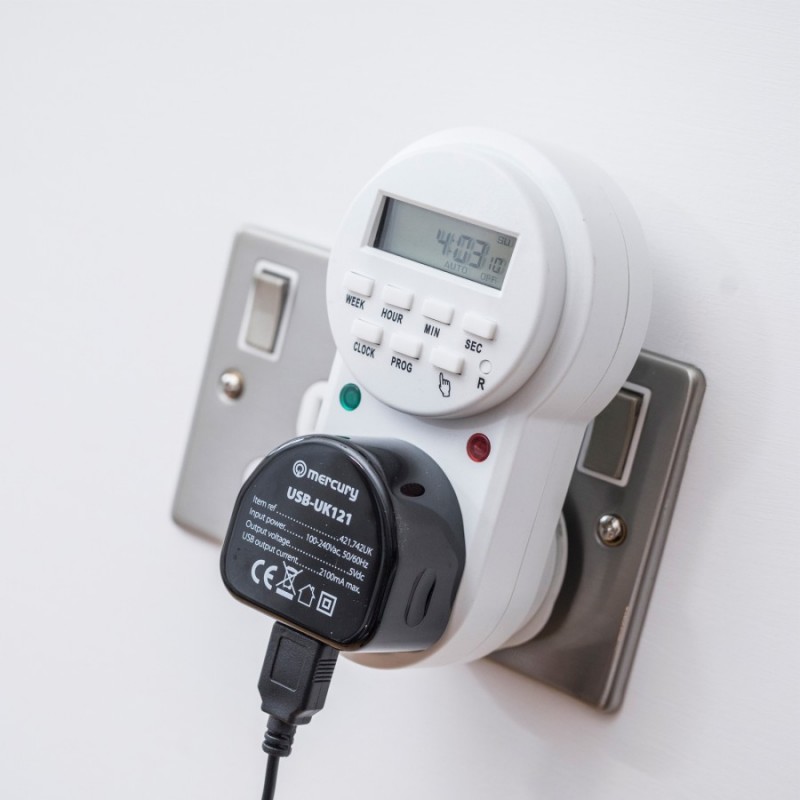

Розетка с электронным таймером

Здесь за выключение и включение розетки отвечают релейные схемы, которыми управляет процессор.

Такое устройство повышает стоимость прибора, но и даёт потрясающие возможности:

Элементарная интуитивная инструкция управления. Достаточно понажимать подписанные кнопки, чтобы добиться нужного режима рассматриваемого аппарата;

Настройка электронной розетки-таймера не доставляет никаких проблем

Возможность задания программы на неделю, а в некоторых моделях даже на месяц. То есть, вы можете учесть выходные, когда ваш режим дня меняется, или эксклюзивные неповторяющиеся события, распланировать работу электроприборов на время ваших длительных отъездов и многое другое. По сути, вы на шаг приближаетесь к тому, что ваш дом становится «умным»;
Отсутствие зависимости от электроснабжения. Встроенные аккумуляторы дадут возможность продолжать функционировать даже в периоды аварийного отключения света;
Выполнение функции часов. Мелочь, но всё равно полезно.

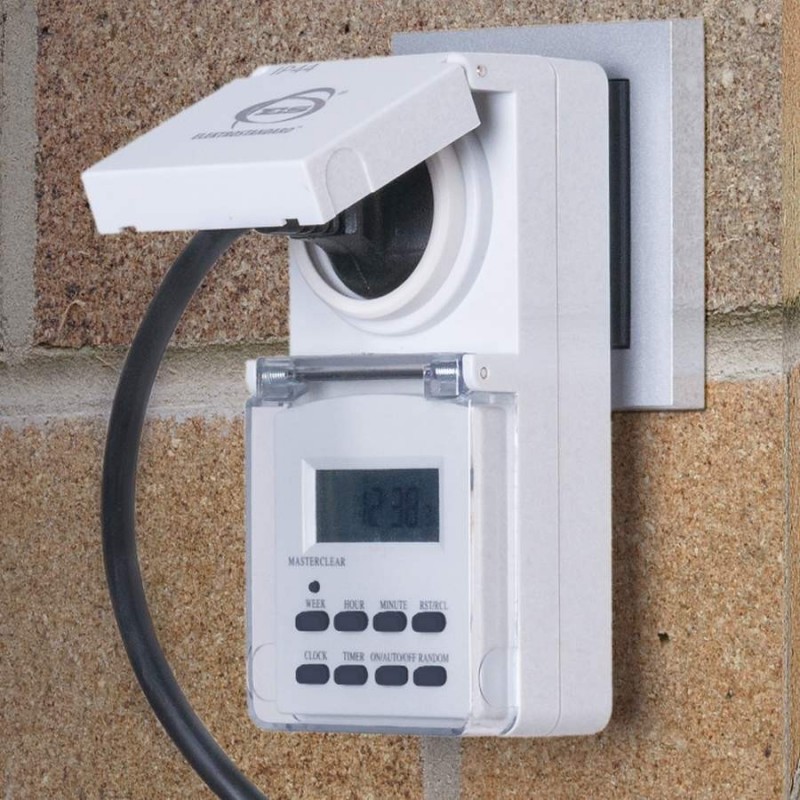

Розетка с электронным таймером показывает время и день недели

В общем, если вам необходимо время работы одного или нескольких электрических приборов расписать на более длительный срок, нежели одни сутки, то покупать следует именно электронную розетку с таймером.

ТАЙМЕР-РОЗЕТКА С МЕХАНИЧЕСКИМ УПРАВЛЕНИЕМ TGE

Важно

Не подключайте приборы к таймеру, если ток нагрузки может превысить 16 ампер. Всегда проверяйте, полностью
ли вошла вилка подключаемого устройства в розетку таймера. Если нужно почистить таймер, отключите его от сети
электропитания переменного тока и протрите сухой ветошью.

ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ ТАЙМЕР ВОЗДЕЙСТВИЮ ВОДЫ ИЛИ ИНЫХ ЖИДКОСТЕЙ.

Запрещается оставлять без надзора подключенные к таймеру нагреватели, утюги или другие подобные устройства.

Изготовитель не рекомендует подключать нагревательные устройства к таймеру.

Краткое введение

1. Вставьте один конец фитнес-трекера в паз на передней части браслета, как показано на иллюстрации.

1. Таймер имеет всего 8 программ включения / выключения.

2. Установки ручного включения/ выключения (MANUAL ON/ MANUAL OFF) производятся просто.

3. Переключаемый 12/ 24 – часовой режим.

4. Функция летнего времени для регионов, где есть переход на летнее время.

5. Функция случайного выбора для установок с включением в случайно выбранный момент времени в интервале 0 – 32 минуты.

6. Таймер может работать со следующими 16 комбинациями дня или блока дней:

Mo                             (Пнд)
Tu                             (Вт)
We                             (Ср)
Th                             (Чт)
Fr                             (Пт)
Sa                             (Сб)
Su                             (Вс)
Mo, Tu, We, Th, Fr, Sa, Su     (Пнд, Вт, Ср, Чт, Пт, Сб, Вс)
Mo, Tu, We, Th, Fr             (Пнд, Вт, Ср, Чт, Пт)
Sa, Su                         (Сб, Вс)
Mo, Tu, We, Th, Fr, Sa         (Пнд, Вт, Ср, Чт, Пт, Сб)
Mo, We, Fr                     (Пнд, Ср, Пт)
Tu, Th, Sa                     (Чт, Пт, Сб)
Mo, Tu, We                     (Пнд, Вт, Ср)
Th, Fr, Sa                     (Чт, Пт, Сб)
Mo, We, Fr, Sa                 (Пнд, Ср, Пт, Сб)

Подготовительные операции

1. Подсоедините таймер в розетку сетевого электропитания 220 – 240 В и включите питание.

ВНИМАНИЕ! Встроенный аккумулятор после 100 часов хранения без подключения к электросети будет
разряжен. Поэтому перед вводом данных устройство необходимо подключить к электросети для зарядки встроенного аккумулятора на 12 часов

Затем нажатием на красную кнопку «MASTER CLEAR» устанавливают прибор в исходное положение. Для нажатия используют, к примеру, наконечник шариковой ручки. Кнопку «MASTER CLEAR» необходимо нажать также тогда, когда таймер не реагирует на нажатие других кнопок при
вводе данных.

3. Теперь в таймер можно ввести нужные установки и использовать.

Установка текущего времени

1. Удерживая кнопку CLOCK (часы) нажимайте кнопку WEEK (неделя), пока на дисплее не установится нужный день
недели. Аналогично, нажатиями кнопки HOUR устанавливается час, а нажатиями кнопки MINUTE – минута текущего времени. При длительном удержании кнопки WEEK или HOUR или MINUTE производится быстрый автоматический перебор значений соответствующего параметра.

2. По установке нужного значения отпустите обе кнопки.

3. При необходимости внести изменения выполните вышеописанные действия.

Установка программ

1. Нажмите и отпустите кнопку TIMER. Теперь можно произвести первую установку включения.

2. Нажмите кнопку WEEK (неделя) для установки дня или группы дней недели. Аналогично установить час и минуты
кнопками HOUR и MINUTE, соответственно.

3. Снова нажмите кнопку TIMER для завершения первой установки для включения и перехода к установке
выключения. Установка выключения производится теми же действиями, что описаны в п. 2.

4. Снова нажмите кнопку TIMER для завершения первой установки для выключения и перехода к 2-й установке
включения. Повторите действия п. 2 и п. 3 для установки 2-го включения и 2-го выключения.

5. После выполнения всех установок нажмите кнопку CLOCK (часы), теперь таймер готов к своей работе.

Пример: установить ежедневное включение в 18:15 и выключение в 22:15.
а) Нажмите кнопку TIMER, и на ЖКИ появится «1_ON».

б) Нажимайте кнопку WEEK, пока на индикаторе не появится «Mo, Tu, We, Th, Fr, Sa, Su».

в) Нажимайте кнопку HOUR, пока на ЖКИ не появится «6:00РМ или 18:00.

г) Нажимайте кнопку MINUTE, пока на ЖКИ не появится «6:15 РМ или 18:15.

д) Снова нажмите кнопку TIMER, и на ЖКИ появится «1_OFF».

е) Повторите действия п. в) и п. г) для установки времени выключения 10:15 или 22:15.

ж) Нажмите кнопку «RES/RCL» для остановки некоторых программ, снова нажмите кнопку «RES/RCL» для
повторного вызова выбранных программ.

Совет: при проверке ваших программ проследите, чтобы их установки не перекрывались, особенно при
использовании блоков дней.

Сферы применения

Есть немало случаев, когда нужно автоматическое управление включением домашней бытовой техники. Вот тут и сможет пригодиться умная розетка с таймером.

Понятно, что современный мир напичкан домашней техникой, которая уже снабжена функцией «отложенный старт». А если ее пока в вашем доме нет?

Вот тут то и пригодится такой программируемый девайс. С его приобретением станет возможным автоматическое управление разнообразной техникой, которую используют, как в частном доме, так и в квартире.

Давайте рассмотрим на примерах, в каких случаях может потребоваться такая розетка с таймером:

Управление включением/отключением осветительных приборов, как в самом доме, так и на приусадебном участке. Владельцу остается выполнить минимальные настройки на корпусе устройства — все остальное будет происходить автоматически по заданному расписанию. Кроме очевидного удобства это и дополнительный элемент безопасности. Периодическое включение света в доме показывает — в доме кто-то есть. И этот «кто-то» скорее всего владелец жилья. Такое поведение осветительного оборудования может отпугнуть потенциального взломщика от проникновения в жилище.
Обогрев в квартире. Автоматическая розетка поможет управлять электрическими нагревательными приборами. Если есть таймер, то соответственно, электроприборы будут работать строго в заданное время.
С их помощью можно автоматизировать некоторые виды работ на приусадебном участке:
- Организовать автоматический полив;
- Автоматическое освещение и отопительного электрического оборудования во вспомогательных пристройках;
- Кормление домашних животных с помощью автопоилок по расписанию и многое другое.
Управление по расписанию включением бойлера. Нагрев воды будет происходить в автоматическом режиме и именно тогда, когда это будет необходимо.
Ежедневные задачи:
- Управление светом в домашнем аквариуме;
- Автозапуск отопления и системы теплого пола к приходу хозяина;
- Нагрев воды в ночное время. Актуально при условии использованию с двухтарифным счетчиком.

Создание своими руками реле времени на таймере 555NE

Многие электрические схемы построены на интегральном таймере NE555. Такую систему несложно создать в домашних условиях. Контроллер собирается из следующих элементов:

клеммники винтового типа;
диод;
плата размером 65х35;
резистор;
паяльник для точечных соединений;
программный файл Sprint Layout;
биполярный транзистор типа n-p-n.

В качестве основы для монтажа элементов используется плата. Резистор крепят сверху или выводят с помощью проводов. Для винтовых клеммников в плате предусмотрены специальные места. После того как все комплектующие будут впаяны согласно схеме, излишки на местах соединений нужно убрать и проверить надежность контактов. Чтобы защитить транзистор, нужно выполнить монтаж диода. Он устанавливается параллельно реле. Затем выставляется период срабатывания. Если реле будет размещено на выходе, оно позволит корректировать нагрузки.

Таймер, изготовленный своими руками.

Как работает эта система:

Нажатием кнопки выполняется запуск.
Схема замыкается и на прибор дается напряжение.
Загорается лампочка и запускается процесс отсчета времени.
Когда установленное время проходит, лампочка гаснет и прерывается подача электричества.

Такая схема позволяет регулировать период срабатывания в пределах 4 мин. Если будет установлен конденсатор, настраиваемое время увеличивается до 10 мин.

Это простые схемы, для создания которых требуются минимальные навыки обращения с платами и электричеством. Разнообразный и богатый ассортимент современных устройств позволяет подобрать разъем под любые нужды, поэтому нет необходимости в самостоятельном изготовлении розеток, укомплектованных таймером. Чтобы найти подходящую модель, достаточно сопоставить ее возможности с теми условиями, в которых она будет эксплуатироваться, а также изучить отзывы о производителях и качестве их продукции в интернете.

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

выставьте на розетке по флажку текущее время

нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать

включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

невысокая стоимость. В 2-3 раза дешевле чем электронного типа

быстрота и простота переключения режимов

Недостатки также имеются:

отсутствует встроенный аккумулятор

большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения

из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

https://youtube.com/watch?v=dImJbWooCSM

Электронные розетки с таймером бывают двух типов:

Источник

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Будет интересно прочитать:

Настройка датчика движения для освещения
В розетке две фазы – что делать
Как экономить электроэнергию в частном доме

TM50

Источник
