Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи

Элементы каркаса из профтрубы

Перед тем как построить навес для машины из металлопрофиля и профнастила или другого кровельного материала, нужно выполнить элементарные расчёты и подобрать сечение трубы для каждого конструктивного элемента.

Профильные трубы имеют квадратное или прямоугольное сечение с определёнными параметрами и разную толщину стенки. От них напрямую зависит несущая способность изделий. Их строгая геометрическая форма облегчает работу по сборке или сварке каркаса, позволяя производить точную стыковку деталей.

Каркас для навеса собирается из следующих элементов:

• вертикальных опорных столбов;
• горизонтальных ригелей или боковых ферм, объединяющих опоры;
• несущей подкровельной системы в виде ферм или стропильных ног;
• обрешётки, к которой крепится кровельный материал.

Проект арочного навесаИсточник likservis.ru

Выбор сечения профтрубы для каждого элемента зависит от его функций и габаритов сооружения. Так как построить навес из металлопрофиля своими руками для автомобиля нужно таким, чтобы он обеспечивал свободную парковку и комфорт выходящего из машины водителя, то его ширина должна быть не менее 4,5 метров.

Пролёт такой длины желательно перекрывать именно фермами, а не отдельными стропилами, уязвимыми для нагрузки в той части, где они не имеют опоры. Фермы же обладают достаточной жёсткостью благодаря тому, что состоят из разнонаправленных элементов. Нагрузка на них распределяется более равномерно.

Рекомендуемые параметры профильных труб для разных несущих элементов каркаса приведены в таблице.

Ширина навеса, м	Опорные стойки (сечение/толщина стенки), мм	Стропильная система (сечение/толщина стенки), мм
4-4,5	40х40 / 2	25х40 / 2
4,5-5,5	60х60 / 3	40х40 /2
более 5,5	от 80х80 / 3 до 120х120 / 3	30х60 /2 или 40х40 / 2

Для усиления ферм и устройства обрешётки допускается использовать изделия меньшего сечения: 20х20 мм, 20х40 мм. Они не принимают на себя особой нагрузки, а служат для её равномерного распределения и обеспечения жёсткости конструкции.

Профильные трубы разного сеченияИсточник maja-dacha.ru

Обустройство крыши арочной формы с поликарбонатным покрытием

При предельной простоте конструкции данного типа крыши довольно сложно сделать дуги несущего каркаса из квадратной трубы или алюминиевого профиля. Основная сложность состоит в необходимости равномерного сгибания дуги на всей ее длине. Лучше всего это сделать по шаблону.

Для сгибания дуги следует сделать на ней надрезы с одинаковым шагом. Чем больше вы сделаете таких надрезов, тем меньший радиус каркасной дуги можно получить. Однако при этом нельзя забывать то, что поликарбонат характеризуется минимально возможным радиусом сгиба, еще уменьшать который уже нельзя, так как лист может сломаться.

После сгибания из профиля одной дуги делают ее примерку по месту установки. Если нужно, выравнивают и фиксируют ее форму ребрами жесткости. Эта первая дуга и будет шаблоном при сгибании других элементов каркаса.

Листы поликарбоната скрепляют с дугами каркаса, на которые при большой площади крыши устанавливается алюминиевая обрешетка с помощью саморезов с уплотнительными термошайбами.

Отверстия под саморезы сверлятся заранее, их диаметр должен быть больше диаметра саморезов на 3-4 мм, чтобы избежать деформаций от теплового расширения. Закручивать саморезы следует вдоль радиусов арочной поверхности.

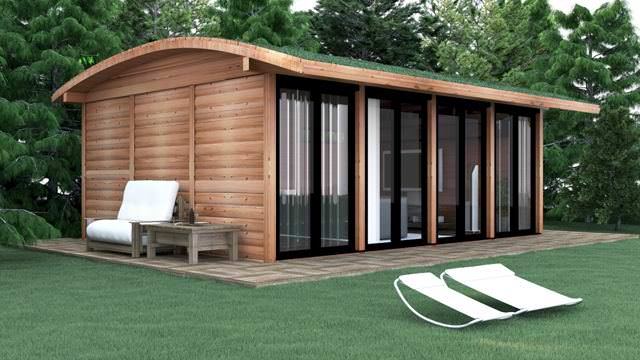

Собственноручное обустройство крыши дома в форме арки – процесс непростой, он требует наличия у исполнителя определенных навыков и внимания при изготовлении крышной конструкции. Именно поэтому такая кровля не так часто встречается. С другой стороны, арочный навес или козырек из поликарбоната, опирающийся на каркас из квадратных труб, вполне по силам изготовить любому человеку.

Как сделать?

Ранее упоминалось, что навес из труб можно построить своими руками. Подобные работы должны осуществляться в соответствии с предварительно составленным планом. Разные типы конструкций выстраиваются по-разному. Рассмотрим пошагово, как самому сделать навесы разных модификаций.

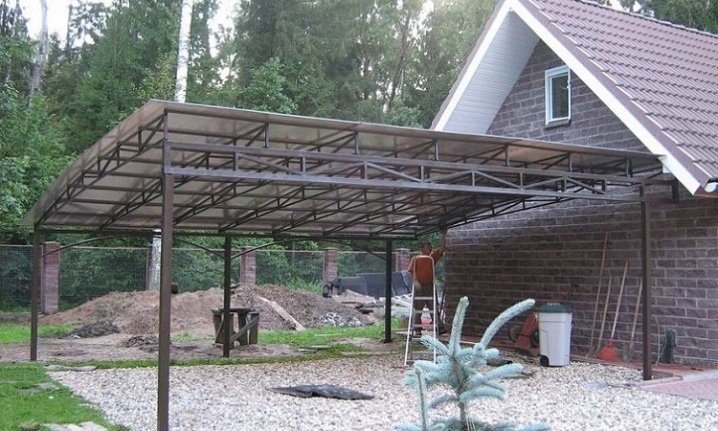

Односкатный

Конструирование и установка односкатных строений являются максимально простыми. Обычно при возведении подобных навесов не возникает особых трудностей. Разберем детально поэтапную инструкцию по самостоятельному изготовлению односкатной постройки.

• Первым делом понадобится установить опорные основания, а потом залить вырытые предварительно скважины. Расстояние между опорными стойками должно составлять от 1 до 1,5 м. Если в роли кровельного покрытия запланировано установить шифер, профнастил или черепицу, то оптимальным окажется промежуток в 1,2 м.
• Далее надо разметить положение опорных столбов, растянуть специальную веревку между ними строго по ровной линии. Для каждой из стоек понадобится выкопать яму с глубиной не меньше 60 см и диаметром 20 см.
• Трубы следует армировать специальными планками. Их надо будет приварить к нижней половине каждой трубы. После этого они заливаются бетонным раствором.
• На дно каждой ямы следует насыпать и утрамбовать не очень большой пласт песка. После этого устанавливают опорные детали четко вертикально, пользуясь строительным уровнем. Теперь можно приниматься за заливку бетоном. Теперь опору следует приподнять несколько раз, а потом спустить, чтоб раствор целиком попал внутрь профиля.
• Потребуется внимательно проверить вертикальное расположение всех деталей посредством уровня. Далее конструкции оставляют, пока бетон не высохнет. Обычно на это уходит 3-7 дней.
• Далее можно приниматься за формирование верхней части односкатного навеса. С этой целью нужно будет сварить 2 трубы, расположенные по катетам сооружения. Потом, делая необходимые замеры, отрезается профиль соответствующей длины. Его приваривают на нужное место. Если применяется труба с прямоугольным сечением, ее надо смонтировать так, чтоб она большой стороной была направлена кверху. Тогда монтаж облицовки будет более простым.
• Теперь готовую навесную конструкцию нужно армировать.
• Нужно рассчитать и установить все детали каркасной конструкции.
• Когда каркас будет готов, можно переходить к креплению на его крышу выбранного материала. К примеру, это могут быть листы поликарбоната. Их нужно будет стыковать посредством специального профиля. Низ этой детали прикручивается к обрешетке еще до начала монтажа кровли.
• После этого боковые срезы поликарбоната понадобится закрыть специальной перфорированной лентой. Этот этап можно считать завершающим.

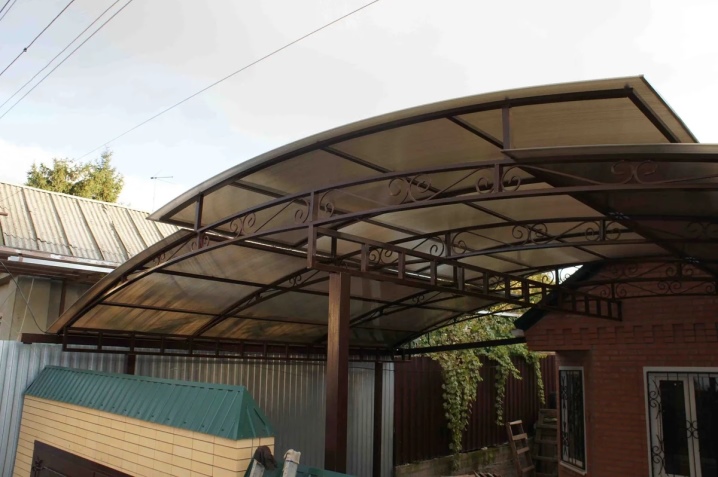

Арочный

Строительство красивого навеса в виде изящной арки осуществляется почти так же, как и в ситуации с односкатным вариантом. Но нужно учитывать, что самостоятельно соорудить подобную постройку будет очень трудно. Для проведения подобных работ требуется специальный ручной или электрический инструмент. Без таких предметов самостоятельно согнуть металлические детали будет проблематично.

Многоскатный

В основном, навесы подобного типа устанавливаются, чтоб закрыть большие площади. Это может быть автомобильная стоянка, выставочный павильон или другое место подобного типа. По сути, многоскатный навес являет собой набор последовательно размещенных конструкций с двумя скатами.

Двускатный

Монтаж такого навеса будет таким же, как в случае с конструкцией, что имеет только 1 скат. Только тут будет присутствовать 2 треугольника, что понадобится расположить зеркально по отношению друг к другу. Крыша такого навеса будет образована посредством двух плоскостей с наклоном под конкретным углом.

Поскольку в такой конструкции будет присутствовать специальный коньковый узел, то она окажется более сложной в исполнении, но зато покроет внушительную квадратуру участка.

Как сделать своими руками?

Пошаговая инструкция, где расписано как выбрать место, сварить навес и установить крышу, очень важна для новичков. Опытные люди могут обойтись без нее, но те, кто делает навес в первый раз, должны многое изучить перед тем, как приступать к работе.

Выбор места

Прежде чем приступить к монтажу навеса, следует определиться с местом, где будет размещена данная пристройка. Специалисты рекомендуют воздержаться от строительства конструкции в низине. Если другого места нет, то придётся сделать ливневую канализацию, что потянет за собой дополнительные денежные вложения. Также следует учесть, что навес должен защищать от солнечных лучей на протяжении всего дня. Возможно, для этого следует изменить градус наклона козырька.

Следующим шагом выступают качественные чертежи навеса. Расчет следует сделать не только на размер металлических конструкций, но и на сечение профильного материала. В основном для каркасов до 6-7 метров в длину выбирают сечение 60×60, если размер превышает вышеуказанную длину, тогда подойдет труба с сечением 80×80.

Монтаж опор и обрешетки

После того как выбрано подходящее место, по готовой схеме приступают к установке опор

Крайне важно ровно и качественно их установить, иначе каркас не прослужит долго. Для проверки правильного положения строительных опор используют уровень

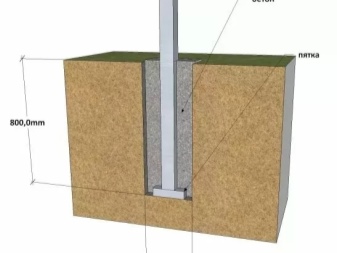

Далее стойки бетонируют и оставляют на несколько дней для застывания бетона. За это время собирают или сваривают обрешетку. Для этого используют металлический профиль или профильную трубу. Применяют и деревянный брус, но значительно реже.

Обрешетка выполняет крайне важную функцию. От того, насколько правильно будет установлена данная конструкция, напрямую зависит устойчивость и безопасность всего навеса. Если правильно все рассчитать и смонтировать, то крыша сможет перенести даже самые свирепые снегопады и ливни. Полностью весь монтаж легко выполнить своими руками, не привлекая специалистов. Обрешетка, построенная самостоятельно, сможет порадовать долгим сроком службы только при тщательном расчете и качественном подходе к выполнению всех работ.

Если выбор пал на обрешетку из дерева, то при выборе досок следует обратить внимание на некоторые факторы:

• доски и брусья не должны быть мокрыми;
• самыми лучшими породами дерева, которые используют под профнастил, считаются хвойные;
• во избежание поражения грибками и различными микроорганизмами древесину обязательно нужно обработать антисептиком.

При выборе обрешетки из профильной трубы самое главное – это ее прочность. Для того чтобы обеспечить выносливость всех несущих деталей, следует выбирать трубу с самыми минимальными размерами. Оптимальные параметры сечения таких элементов – это 40×20 мм. Абсолютно весь металл обрабатывают антикоррозийными средствами.

Установка крыши

Для того чтобы узнать количество кровельного материала, сначала нужно просчитать всю площадь поверхности, которую следует накрыть. Полученную цифру следует увеличить на 5-7%. Самым популярным материалом для навесов признан профнастил. Это гофрированный лист, который покрыт полимерной оболочкой и цинком. Он не боится перепадов температуры, коррозии и ржавчины, нетребовательный в уходе, имеет разнообразую цветовую гамму, экологически чистый и не воспламеняется.

Делится он на три основных вида: несущий, стеновой и кровельный. Опытные мастера советуют использовать в строительстве каркасов именно несущий профнастил, а не кровельный, так как он отличается своей повышенной жесткостью и способен выдерживать большие нагрузки (например, снеговые). Завершающий штрих — это закрепление выбранных листов. Для этого понадобятся саморезы

Укладывать профнастил следует очень осторожно, чтобы не повредить полимерную оболочку. Нахлест выполняется в одну волну

О том, как сделать навес из металлопрофиля своими руками, смотрите в следующем видео.

Цена вопроса и эстетичность

Цена на профнастил и поликарбонат может быть разной. Так цена на профнастил зависит от толщины металла, высоты профиля и цвета. Цена на поликарбонат зависит от толщины листа и покрытия. Поликарбонат с защитой от инфракрасного излучения стоит гораздо дороже.

Цена на профлист для крыши 200-500 рублей за погонный метр. А цена на поликарбонат толщиной 6 мм составляет 600 рублей за 1 м. Есть и более дешевые варианты от 150 рублей за 1 м, но и качество такой кровли соответствующее.

Что касается эстетических свойств, то ассортимент цветов у поликарбоната выше

Однако в большинстве случаев это не столь важно, ведь для крыши  чаще используют такие цвета:

• синий,
• темно-зеленый,
• темно-коричневый,
• бордовый.

Навесы из профлиста выглядят не менее красиво. Но сравнить их с прозрачными навесами из монолитного поликарбоната сложно

Полимерный пластик в сочетании с каркасом из нержавеющей стали привлекает внимание, такие навесы из нержавейки придают особый стиль дому. Вообще внешний вид навеса — это дело вкуса, поэтому сказать какой из материалов лучше по этому критерию, нельзя

Есть ли у профнастила и поликарбоната конкуренты?

Говоря о навесах, не стоит забывать и о других кровельных материалах. У поликарбоната и профнастила есть конкуренты, но лучше ли они по своим характеристикам, это нужно выяснять. Одними из главных конкурентов являются листы ондулина и металлочерепица.

Металлочерепица практически ни в чем не уступает профнастилу. Она обладает высокой прочностью, большим сроком эксплуатации до 50 лет. Имеет большую цветовую гамму и привлекательный внешний вид. Но при этом крепить своими руками металлочерепицу в отличие от профнастила или ондулина гораздо сложнее. Да и цена на нее тоже выше.

Что касается ондулина, то нужно сказать, это не новый материал, а всем известный шифер, только европейского производства с особым цветным покрытием. Его иногда называют еврошифером. У ондулина есть несколько полюсов:

1. низкая стоимость в отличие от профнастила;
2. листы ондулина легко крепить своими руками и резать ножовкой;
3. крыша из ондулина легче;
4. ондулин экологически безопасен.

Но есть у ондулина и минусы, которые не дают ему занять статус лучшего кровельного материала.

• Во-первых, срок службы длится около 10 лет, хотя бывали и случаи, когда крыша из ондулина служила больше 20 лет. Но при этом цвет кровли тускнеет.
• Во-вторых, шифер не обладает такой высокой прочностью как профнастил и не способен выдерживать большие нагрузки снега.
• В-третьих, он не устойчив к пожару, горит.
• В-четвертых, листы шифера имеют небольшие размеры, что увеличивает число стыков. Чтобы вода не попадала в стык, нужно правильно укладывать листы шифера.

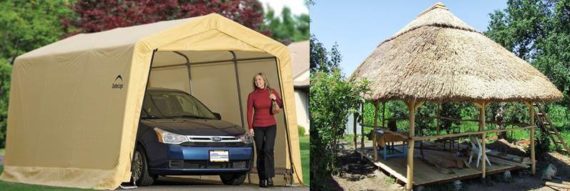

Вне конкуренции с профнастилом брезентовый или тентовый материал, так как из них делают своими руками временные разборные навесы. Они спасают только от солнца и дождя, не выдерживают сильных нагрузок ветра и снега, поэтому на зиму брезентовый полог снимают. Ненадежным можно назвать накрытие навеса из камыша, выглядит оно экзотично, но недолговечно, не зря накрытие из камыша встречается крайне редко и то только в теплых регионах. Навес из камыша требует особых умений и навыков при строительстве, чтобы правильно постелить стебли камыша, нужно знать технологию.

Строительство навеса

Навес для техники

Навес из профнастила своими руками может быть собран довольно просто по принципу конструктора «Лего». Многими производителями предлагаются удобные комплекты для сборки навесов, практически готовые к эксплуатации: их необходимо только собрать в нужную конструкцию.

Данные комплекты доставляют к заказчику и прямо на месте происходит их монтаж в довольно легкое сооружение, обладающее эстетичным обликом и органично вписывающееся в окружающую местность. Материалы для навеса могут быть изготовлены индивидуально с размерами, указанными заказчиком.

Для изготовления каркаса используется либо древесина твердых пород, пропитанная специальными составами, либо сталь или алюминий. В качестве покрытия навесов используется одно- или двусторонний профнастил с покрытием из полимеров, широкий ассортимент цветов которого дает возможность подобрать оттенок, подходящий практически любому дизайну участка и дома.

Низкий вес материала позволяет изготовить очень легкий каркас, занимающий на участке довольно небольшую площадь, что также является одним из достоинств, которыми обладают навесы из профнастила. Уход за профнастилом также не доставляет особых хлопот – скопившуюся пыль и грязь можно довольно легко смыть струей воды под сильным напором.

Процедура монтажа готового комплекта является довольно простой, тем более что в комплект в обязательном порядке входит инструкция, снабженная подробными схемами и чертежами.

Строгое следование данной инструкции в процессе сборки навеса позволяет выполнить данную работу быстро и качественно, не столкнувшись с какими-либо проблемами и используя минимальный набор инструментов:

• Шуруповерт;
• Дрель;
• Молоток;
• Отвертки;
• Уровень строительный;
• Набор гаечных ключей.

Для установки и крепления каркаса следует заранее подготовить основание, например – из железобетонных плит. После монтажа каркаса на него монтируют листы профнастила, крепление которых к профилям каркаса производится при помощи саморезов.

Важным достоинством таких конструкций является также возможность их быстрого демонтажа, позволяющая в случае необходимости, например, при выполнении на участке каких-либо работ, в короткие сроки убрать навес, освободив нужное пространство.

Монтаж навеса из профнастила

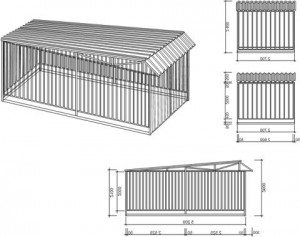

Схема навеса

Любые навесы, независимо от использованных строительных материалов, считаются быстровозводимыми постройками. Работу по их возведению способен выполнить своими руками один человек, не прибегая к помощи квалифицированных специалистов.

В данной инструкции будет рассказано о том,как сделать навес из профнастила.

В качестве примера выбран наиболее популярный вид навесов – односкатный:

1. Прежде чем приступить к возведению навеса, следует подготовить место, расчистив и выровняв участок под строительство, после чего приступают к выполнению каркаса.
2. Первым делом заливаются бетоном опорные стойки, изготовленные из профильных труб сечением 40х60 мм. Шаг между ними обычно составляет один метр. Рассчитав количество стоек, производится их бетонирование по всему периметру основания, после чего к стойкам крепят поперечные балки, изготовленные также из профильных труб.
   Наклон ската крыши навеса регулируется при помощи разницы длин находящихся на противоположных сторонах опорных стоек.
3. После того, как каркас завершен, он грунтуется и окрашивается краской для выполнения наружных работ. Далее начинается самый ответственный этап – непосредственно монтаж своими руками навеса из профнастила.
4. Производится крепление листов к поперечным балкам, составляющим каркас. Для крепления профнастила применяются саморезы, которых обычно используют 5-7 штук на квадратный метр покрываемой поверхности.

1. При укладке листов профнастила следует выполнять нахлест, составляющий одну трапецию (одну волну). Это позволяет повысить общую герметичность крыши навеса.

После того, как монтаж профнастила завершен, получаем готовую конструкцию с односкатной кровлей, которую нет нужны усиливать дополнительными ребрами жесткости, поскольку профильная труба обеспечивает необходимую прочность.

Монтаж навеса из профнастила(или такого элемента дома, как, например козырек из профнастила )под силу выполнить даже человеку без строительной подготовки и каких-либо специальных знаний. Самое главное – распланировать работы заранее и рассчитать требуемое количество стройматериалов, а при возведении навеса – уточнять различные нюансы в инструкции к материалу.

Строительство навеса

Довольно просто такой навес можно сделать самостоятельно. Здесь принцип, как в детском конструкторе «Лего». Некоторые производители продают готовые наборы для сборки навесов. Эти наборы, можно сказать, готовы к использованию, остается только собрать конструкцию, и она может эксплуатироваться

Такие комплекты доставляются на территорию заказчика и собираются. Сооружение это легкое и красивое, ни в коем случае не испортит пейзаж. Размеры его могут быть разными, в каждом случае индивидуальные, зависит от желания заказчика.

Для каркаса под навес можно использовать древесину, естественно, твердых пород, кроме того, она пропитывается специальным раствором. Возможно также использование стали или алюминия. Для покрытия берется одно или- или двусторонний профнастил. Этот материал выпускается всевозможных цветов, что позволяет легко подобрать материал, не вступающий в дискомфорт с уже имеющимися постройками на участке, не портящий общий вид участка.

Каркас строится очень легкий, так как профнастил имеет небольшой вес. Для такого каркаса не потребуется много места. Это одно из достоинств навесов из этого материала. Навес можно мыть из шланга, струей воды под напором, этого достаточно, чтобы смыть пыль и грязь. То есть уход за сооружением не доставит особых хлопот, что тоже является достоинством.

Строгое следование данной инструкции в процессе сборки навеса позволяет выполнить данную работу быстро и качественно, не столкнувшись с какими-либо проблемами и используя минимальный набор инструментов:

1. Необходим шуруповерт;
2. Понадобится дрель;
3. Конечно, молоток;
4. Разные отвертки;
5. Нужен строительный уровень;
6. Гаечные ключи. Набор.

Как видим, набор, действительно, простой и доступный.

Для каркаса требуется основание. Его надо сделать заранее. Железобетонные плиты подойдут как вариант. Когда каркас готов, на него монтируются листы профнастила. К профилям каркаса листы крепятся саморезами. Сооружение легко собирается, так же легко его демонтировать, это тоже достоинство. Иногда навес надо убрать или перенести на другое место. Сделать это возможно, и времени будет потрачено не так уж много.

По каким критериям сравнивать?

Сказать, что один материал лучше другого, только посмотрев на него, нельзя. Каждый из них имеет свои преимущества и недостатки, которые имеют разное значение при строительстве разных навесов. Однако по некоторым критериям сравнить материалы можно. К таким критериям относятся:

• прочность и надежность, от которых напрямую зависит срок службы навеса;
• светопроницамость – количество пропускаемого света, измеряемое в процентах;
• удобство монтажа, то есть насколько легко или сложно крепить тот или иной материал к каркасу своими руками;
• комфорт при эксплуатации, здесь мы подразумеваем то, насколько сильно нагревается воздух под навесом из конкретного материала, есть ли при этом неприятный запах;
• внешний вид – немаловажный критерий при создании дизайна на территории участка;
• цена.

Определяем срок службы и прочность материала

Поликарбонат представляет собой монолитный или ячеистый полимерный пластик.  Ячеистый или сотовый поликарбонат довольно часто применяют в строительстве навесов. Профнастил – это листы оцинкованного железа, покрытые слоем полимера определенного цвета и имеющие профильную форму. Благодаря такой форме профнастил имеет жесткость и высокую прочность. Кровельный профнастил имеет особый профиль и высоту волны профиля. Специальное покрытие защищает листы от ржавчины, что продлевает эксплуатацию. В теории можно, конечно, делать навесы из нержавеющей стали, но представьте, сколько это будет стоить и как выглядеть?

Поэтому в отношении срока службы можно точно сказать, что профнастил выигрывает у поликарбоната. Испытывая большие нагрузки, профнастил может прослужить от 25 до 40 лет. А вот срок службы поликарбоната всего 10-15 лет, хотя и это немало.

Прочность и надежность навеса из того или иного материала будет зависеть не только от прочности материала, но и от способа укладки, обрешетки крыши и правильных расчетов нагрузки.  Для кровли используют разный профнастил, например, НС35, НС44, Н57, Н60, Н75. Ширина профилированного листа  варьируется в пределах 75-100 см, толщина металла 0,55-0,9 мм, высота волны 35-44 мм. Длина листа может быть разной от 2,5 до 12 м, чаще всего металл режут в листы по 6 м.

Листы поликарбоната имеют стандартную ширину 210 мм и длину 6 или 12 м. При этом толщина может быть разной: 4, 6, 8, 10, 16, 20, 25 и 32 мм. Чаще всего для навесов используют листы толщиной 8 и 10 мм, для кровли испытывающей большие снеговые нагрузки используют листы от 20 мм. Бесспорно, крыша из монолитного или сотового поликарбоната будет прочнее крыши из камыша или шифера, главное правильно рассчитать нагрузку и сделать чертеж навеса.

Удобство монтажа и эксплуатации навеса

Монтаж поликарбоната и профнастила своими руками довольно прост и не требует специального инструмента. Чтобы правильно застелить крышу навеса, нужно помнить, что крепить профлист нужно внахлест, а поликарбонат встык при помощи специального профиля. Кроме этого для крепления поликарбоната потребуются болты или саморезы с термошайбами.

Также очень важно закрывать торцы поликарбоната, чтобы в ячейки листов не попадала влага и пыль, которые приведут к разрушению материала. Торцы профнастила тоже нужно обрабатывать, чтобы они не ржавели

Для разрезания своими руками и того, и другого материала потребуется болгарка, но с разными дисками. Поликарбонат легко гнется и принимает форму арки или волны, поэтому его используют для строительства навесов сложной формы, чего не скажешь о профнастиле. Но делать это надо правильно, учитывая размер дуги и нагрузку на крышу.

Говоря об эксплуатации, отметим, что навес из профлиста очень сильно накаляется на солнце, но при этом под ним сохраняется оптимальная температура и создается тень, что немаловажно. А вот поликарбонат пропускает свет, под таким навесом душно, особенно если он плохо продувается

Способность пропускать свет у поликарбоната варьируется от 35 до 99%. Все зависит от толщины и цвета листа. Так, например, лист толщиной 10 мм бронзового цвета пропускает всего 35% света, лист синего поликарбоната 6 мм 86% света. Будьте внимательны, выбирая цвет поликарбоната. Дело в том, что у человека, стоящего под навесом из поликарбоната синего или зеленого цвета, будет неестественный цвет лица.

Еще один нюанс – это запах, при нагреве поликарбонат в отличие от профлиста или шифера может издавать неприятный запах. Но только в том случае, если он изготовлен из некачественного сырья. Но и у профнастила есть минус – это низкая шумоизоляция. Под таким навесом в дождь очень шумно.

Какой профнастил выбрать?

На навес желательно укладывать профлист с большей несущей способностью — НС35 или даже НС44, если в регионе часто бывают очень снежные зимы. Такой профнастил хорошо держит нагрузку и под него не нужна сплошная обрешетка. Профлист С21 и С20 также можно положить на крышу навеса, но только при большом уклоне. Популярный бюджетный профнастил С8 и С10 для навеса не подходит, поскольку у него слишком маленькая несущая способность.

Длина листов должна быть на 100 мм больше, чем ширина ската. Это позволит уложить их без поперечных стыков, что увеличит надежность крыши. Поскольку любой завод выпускает профнастил длиной до 6 метров, а некоторые — и до 12 метров, проблем с этим возникнуть не должно.

И последнее: не переплачивайте за покрытие. Профлист с полиэстеровым покрытием отлично подходит для любых построек на участке: он намного долговечнее оцинкованной стали и прослужит 20–25 лет. Учитывая, что навес под машину из металлопрофиля — не самое ответственное строение, укладывать на его крышу дорогой профнастил с защитным слоем из пурала или PVDF нет никакого смысла. В конце концов, это не крыша дома или облицовка — отслуживший свое профилированный лист на навесе очень легко заменить.

Строительство навеса

Для начала нужно решить, как построить навес из металлопрофиля для авто: способом сварки или сборки на болтовых соединениях. Сварка надёжнее, но не все владеют этим методом и сварочным аппаратом. Однако это не повод отказываться от металлического каркаса.

Каркас на болтовых и фасонных соединенияхИсточник ccd.by

Изготовление каркаса

Строительство начинают с выравнивания площадки и разметки для установки столбов. Если они будут бетонироваться, в точках разметки бурят лунки глубиной не менее 70-80 см. Их диаметр должен быть на 10-20 см больше сечения опор.

Дно лунок засыпают песком, устанавливают в них столбы и выравнивают их по вертикали. Примерно до половины глубины лунки вокруг опор засыпают мелким щебнем, утрамбовывают его, затем заливают бетон, приготовленный из 1 части цемента, 2 частей песка и 2 частей щебня.

Чтобы столбы не повело, на время застывания бетона их связывают временными укосинами или поперечинами, зафиксировав в вертикальном положении. Перед тем как сварить навес, бетону нужно дать набрать прочность, на что в зависимости от погодных условий потребуется от 5 до 10 дней. Это время можно потратить на изготовление ферм и других конструктивных элементов каркаса.

При бетонировании столбов необходимо контролировать и линию их установки по натянутому шнуркуИсточник ytimg.com

В соответствии с проектом из профильных труб нарезают болгаркой отрезки нужной длины и с требуемым углом спила торцов. Раскладывают их на ровной поверхности для примерки и подгонки, после чего сваривают друг с другом или скрепляют болтами и специальными краб-системами. Арочные элементы выгибаются с помощью трубогиба.

После сборки всех стропильных и боковых ферм места сварки очищают от окалины, отбивая её молотком, и шлифуют сварные швы.

Следующий этап, как сделать навес из профильной трубы своими руками, заключается в выполнении верхней обвязки столбов: к ним по верху приваривают ригели, на которые будут опираться концы стропильных ферм. Установка и монтаж последних ведутся с обязательным контролем уровня и равного шага между соседними конструкциями. Дополнительно укрепить их можно, связав со стойками откосами.

Видео описание

Как сварить навес к дому из профильной трубы под профнастил, можно подсмотреть в видеоролике:

Монтаж кровли

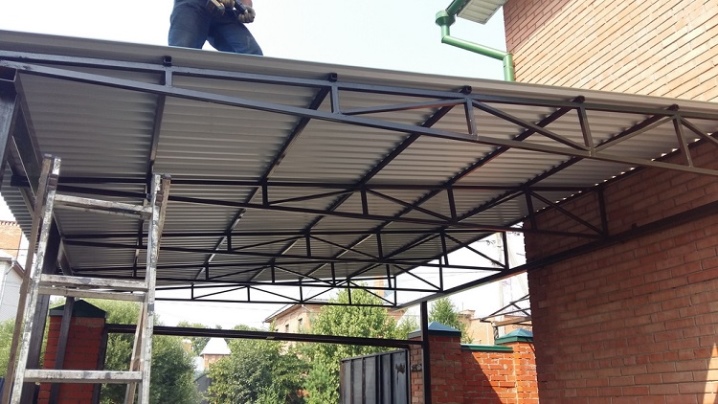

Когда несущая основа каркаса готова, поперёк ферм крепят обрешётку. Она может быть как металлической, так и деревянной. Дерево перед настилом на стропила обязательно обрабатывают антисептическим средством. Все металлические части конструкции тоже защищают от коррозии с помощью грунтовки и краски.

В качестве кровельного покрытия для автомобильных навесов используют разные материалы: профнастил, металлочерепицу, ондулин, сотовый поликарбонат.

Профилированные листы укладывают в направлении от нижнего свеса к коньку или верхней линии навеса с перехлёстом на одну волну. И фиксируют кровельными саморезами с резиновой прокладкой.

Поликарбонат монтируют продольными полосками вдоль свеса, чтобы образующийся в нем конденсат стекал в низ. Стыкуют его встык с помощью специальных Н-образных профилей, крепят саморезами с термошайбами, а торцы закрывают перфорированным П-образным профилем.

Крепление сотового поликарбонатаИсточник ytimg.com

Коротко о главном

Вариантов, как построить навес из металлопрофиля, немало. Он может быть отдельностоящим или пристроенным к дому или гаражу, иметь односкатную, двухскатную или арочную форму.

Профильные трубы для каркаса должны иметь сечение и толщину стенки, соответствующие расчётной нагрузке. Самыми мощными делают опорные столбы, принимающие на себя весь вес конструкции.

Сечение стропильных ног подбирается в зависимости от ширины навеса. Предпочтение отдают не одиночным стропилам, а более жёстким фермам.

Обрешётка для крепления кровельного покрытия также делается из профтрубы малого сечения или деревянных брусков.

Собирать каркас можно как методом сварки, так и на болтах.

Кровля

Легковесность профилированного листа (в среднем 5 кг на квадратный метр) делает его привлекательным материалом при обустройстве кровли в новых дачных постройках либо реконструируемых — давление готовой конструкции на фундамент и стены в таком случае минимально.

При монтаже профлиста на крышу не нужно сооружать мощную стропильную систему. Высокая прочность профиля позволяет удвоить шаг обрешетки, что делает строительство на основе профнастила более экономичным.

Крепить материал можно в одиночку, не привлекая к процессу помощников. Листы имеют значительную площадь, монтируются быстро и легко.

Крыша из профлиста станет практичным и эстетичным защитным элементом любого сооружения на даче, будь то загородный домик или гараж.

Подготовительные работы

Каркас для навеса нужно делать из металлических труб и уголков, они смогут выдержать большой вес листов профнастила.

Простым и экономически выгодным является использование для постройки навеса металлопрофиля. В данном случае материал используется как для опорной конструкции в виде металлических труб, так и для кровли. Расчет навеса и толщины стенок труб зависит от нагрузок. Можно использовать металлопрофиль, изготовленный из алюминия, меди, оцинкованной стали.

Необходимые инструменты:

• сварочный аппарат;
• металлический м или рулетка;
• ножовка по металлу или болгарка;
• перфоратор;
• дрель.

Надежный монтаж навеса осуществляется с помощью специальных кровельных шурупов с прокладками.

Каркас для навеса можно сделать и из древесины, однако нужно понимать, что дерево быстрее гниет и портится без необходимой обработки.

Первый этап работы — подготовка площадки под навес. Ее необходимо выровнять и трамбовать. Затем по периметру подготовьте углубления для опор (глубиной 0,5 м). Ямы располагаются так, чтобы образовался прямоугольник, по 2 или 3 в 2 ряда. Затем готовьте опоры под навес из труб, обладающих диаметром 80 мм и длиной не более 3 м. Толщина стенок труб определяется ожидаемой нагрузкой, зависящей от величины конструкции. Кроме данных заготовок, потребуются обрезки труб диаметром 83 мм в том же количестве. Опоры вставьте в эти обрезки, следите за тем, чтобы концы опор не были видны с другой стороны.

Выбор дальнейших действий будет зависеть от выбранного типа конструкции. При выборе стационарной конструкции обрезки к опорам приваривают; при выборе мобильной — соединяют при помощи болтов. Полученные стойки остается установить в ямы и залить бетонной смесью.

Преимущества профнастила

Навес, построенный из металлического профнастила, будет обладать таким рядом преимуществ:

• повышенной пожаростойкостью и долговечностью в сравнении с другими кровельными покрытиями;
• легкой массой – профильный козырек имеет толщину 0,5 – 0,8 мм;
• прочностью, при которой выдержит ветровые и ливневые нагрузки;
• экологичностью – материал выполняется из сырья без токсичных примесей;
• долговечностью – красивое изделие практически не выгорает на солнце и не нуждается в дополнительном окрашивании;
• высокими показателями морозостойкости;
• внешней эстетической привлекательностью благодаря волнистой поверхности и вариативности расцветок.

Навесная конструкция проста в монтаже, может принимать разнообразные формы.
