Зависимая и независимая система отопления: описание, плюсы и минусы, отличия, советы по выбору

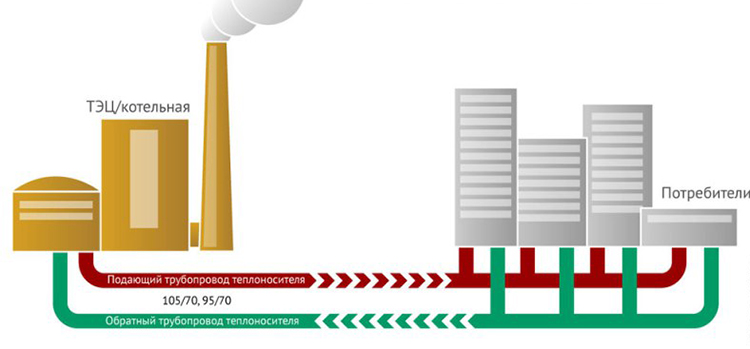

Централизованная отопительная система

Никто не станет спорить с тем, что централизованная система подачи тепла в многоквартирные дома, в том виде, в котором она сейчас существует, мягко говоря, морально устарела.

Не секрет, что потери при транспортировке могут доходить до 30% и за все это нам приходится платить. Отказ от центрального отопления в многоквартирном доме процедура сложная и хлопотная, но для начала давайте разберемся, как это работает.

Отопление многоэтажного дома, представляет собой сложное инженерное сооружение. Здесь присутствует целый набор сливов, распределителей, фланцев, которые завязаны на центральный агрегат, так называемый элеваторный узел, через который осуществляется регулировка отопления в многоквартирном доме.

Двухтрубная схема отопления.

Рассказывать подробно о тонкостях работы данной системы сейчас нет смысла, так как этим занимаются профессионалы и простому обывателю это попросту не нужно, ведь от него здесь ничего не зависит. Для ясности лучше рассмотрим схему подачи тепла в квартиру.

Нижний розлив

Как видно из названия, схема распределения с нижним розливом предусматривает подачу теплоносителя снизу вверх. Классическое отопление 5 этажного дома, смонтировано именно по такому принципу.

Как правило, подача и обратка устанавливаются по периметру здания и проходят в подвале. Подающий и обратный стояки, в данном случае, являются перемычкой между магистралями. Это замкнутая система, которая подымается до крайнего этажа и опускается снова в подвал.

Два вида розлива в сравнении.

Несмотря на то, что эта схема считается самой простой, запуск ее в эксплуатацию, для слесарей дело хлопотное. Дело в том, что в верхней точке каждого стояка устанавливается устройство для стравливания воздуха, так называемый кран Маевского. Перед каждым запуском, нужно выпускать воздух, иначе воздушная пробка перекроет систему, и стояк не будет обогреваться.

Важно: некоторые жильцы крайних этажей стараются перенести клапан сброса воздуха на чердак, дабы не сталкиваться каждый сезон с работниками ЖКХ. Такая переделка может дорого стоить

Чердак — помещение холодное и если зимой остановить на час отопление, трубы на чердаке замерзнут и их разорвет.

Серьезным минусом здесь является то, что с одной стороны пятиэтажки, там, где проходит ввод, батареи горячие, а с противоположной стороны они прохладные. Особенно это ощущается на нижних этажах.

Вариант подключения радиаторов.

Верхний розлив

Устройство отопления в девятиэтажке, выполнено совсем по другому принципу. Подающая магистраль, минуя квартиры, сразу выносится на верхний технический этаж. Здесь же базируется расширительный резервуар, клапан сброса воздуха и система задвижек позволяющая отсечь в случае необходимости весь стояк.

В данном случае тепло более равномерно распределяется по всем радиаторам квартиры, вне зависимости от их местонахождения. Но здесь выплывает другая проблема, отопление первого этажа в девятиэтажке оставляет желать лучшего. Ведь пройдя по всем этажам, вниз теплоноситель доходит уже еле теплый, бороться с этим можно только путем увеличения количества секций в радиаторе.

Важно: проблема с замерзанием воды на техническом этаже, в данном случае, стоит не настолько остро. Ведь сечение подающей магистрали порядка 50 мм, плюс в случае аварии, полностью сбросить воду со всего стояка можно за несколько секунд, достаточно лишь открыть воздушник на чердаке и задвижку в подвале

Температурный баланс

Безусловно, все знают, что центральное отопление в многоквартирном доме имеет свои четко регламентированные нормативы. Так в отопительный сезон температура в комнатах не должна опускаться ниже +20 ºС, в ванной комнате или же в совмещенном санузле +25 ºС.

Современный обогрев новостроек.

В виду того, что кухня в старых домах не отличается большой квадратурой, плюс она естественно обогревается за счет периодической работы печи, допустимый минимум температуры в ней +18 ºС.

Важно: все выше приведенные данные справедливы для квартир расположенных в центральной части здания. Для боковых квартир, где большинство стен наружные, инструкция предписывает повышение температуры выше нормативной на 2 – 5 ºС

Нормативы на обогрев по регионам.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение
  ;
• с элеватором
  ;
• с на перемычке
  ;
• с монтированием насоса на подаче или обратке
  ;
• комбинированный вариант – элеватор и насос
  .

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
   Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.

2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

Есть одно условие — давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

Отличия

Попробуем сравнить сильные и слабые стороны каждого из вариантов. У зависимой системы отопления есть два преимущества:

• простое устройство;
• низкая стоимость.

Но они с лихвой компенсируются рядом недостатков:

1. Отсутствует возможность регулирования температуры поступающего во внутреннюю распределительную систему теплоносителя. Конечно, перед элеватором имеется задвижка, посредством которой можно ограничивать поступление горячего теплоносителя из магистрали, но элеватор на такую регулировку не рассчитан: попытка уменьшить объем поступающей в смесительный узел среды приведет к нарушению режима работы и ухудшению циркуляции.
2. Внутренняя распределительная система здания питается магистральным теплоносителем, которому присуще очень низкое качество. Двигаясь по обширной сети трубопроводов, такая среда собирает большое количество песка, ржавчины и окалины, зачастую в ней в больших объемах присутствует растворенный кислород. Все эти факторы приводят к быстрому износу арматуры, труб и радиаторов внутренней распределительной системы.

Зависимая система теплоснабжения

В независимой системе дела с преимуществами и недостатками обстоят строго наоборот.

Ее недостаток: устройство такой системы дорого стоит, также затратным является и ремонт.

• количество поступающего во внутреннюю систему тепла можно регулировать в широких пределах, что делает отопление более экономичным (экономия средств в сравнении с зависимой схемой подключения может составить 10% – 40%);
• внутреннюю систему можно «зарядить» теплоносителем высокой степени очистки, причем владельцы каждого здания могут на свое усмотрение выбирать его химический состав, например, использовать антифриз.

Независимая схема

Чем больше отапливаемая площадь здания, тем более оправданным становится подключение по независимой схеме, поскольку экономия тепла и продление срока службы элементов трубопровода при больших масштабах компенсируют повышенные затраты на обустройство такой системы.

Сегодня новостройки подключают к централизованной системе отопления в основном по независимой схеме.

Пример системы автоматической подпитки

На рынке представлена масса оборудования для решения вопроса подпитки систем отопления. Хотите получить автоматическую, бесперебойно функционирующую, надежную установку? Ее можно «собрать» из таких элементов:

• емкости с резьбовой крышкой;
• насоса-дозатора;
• реле давления;
• жесткой всасывающей линии с датчиком уровня;
• воздушного клапана для выпуска воздуха;
• штуцера для заливки теплоносителя в емкость, укомплектованного заглушкой (предотвращает попадание в емкость твердых частиц);
• инжекционного клапана для присоединения к системе циркуляции;
• гибкой трубки;
• датчика нижнего уровня для сигнализации об отсутствии жидкости в емкости подпитки;
• электрической мешалки, предотвращающей возможное разделение теплоносителя на фракции.

Грамотно смонтированный из вышеперечисленных компонентов узел будет высокоэффективен в отношении поддержания требуемого давления в отопительном контуре, а также полностью сочетаем с контуром кондиционирования помещений. Установка автоматически «устранит» все штатные потери в системах: по соединениям, по уплотнениям насосов, на арматуре. Она совсем «не капризна» в отношении теплоносителя: хорошо работает как с водой, так и с гликолесодержащими жидкостями.

Объемный насос, используемый в данном узле автоматической подпитки, способен преодолевать противодавление в системе без резких скачков давления при включении

Функционирует данный узел по такому принципу:

1. Через штуцер либо горловину в емкость заливается вода/гликоль и вода в соответствующей пропорции/готовый раствор.
2. Насос установки подпитки подключается к сети и с малой производительностью закачивает теплоноситель в систему, тем самым обеспечивая равномерное ее заполнение.
3. При достижении давления в системе заданного значения подкачка автоматически прекращается.
4. При падении давления реле включает насос, возвращающий системе стабильность.

Энергонезависимость

Системы отопления можно разделить на те, которые нуждаются в постоянной электроэнергии, и нет. В первом случае она необходима для обеспечения движения теплоносителя по трубопроводам и радиаторам.

Газ

1. Энергонезависимые газовые котлы отопления для включения применяют ручной розжиг, используя пьезоэлемент. Регулировка пламени осуществляется механическим термостатом. Если температура теплоносителя превысит установленную, основная горелка гасится, но продолжает работать поддерживающая.
2. В котлах с электронным розжигом поступление газа прекращается полностью. После остывания теплоносителя до критической температуры, основная горелка поджигается электрическим разрядом, и нагрев возобновляется. Нередко электроэнергия нужна и для работы наддувного вентилятора, подающего воздух к горелке.

Газовые энергонезависимые котлы отопления напольного типа с пьезорозжигом

При выборе схемы следует обратить внимание на то, как часто у вас бывают перебои с электричеством. Если да, лучше приобрести энергонезависимый газовый котел отопления

Аппарат может нормально работать вообще без электроэнергии.

Зависимость от электричества

А теперь вернемся к энергозависимости. Когда для функционирования отопительной системы нужна электроэнергия, а когда без нее можно обойтись?

Твердотопливные котлы

Каноническое решение — обычный стальной или чугунный котел с водяной рубашкой в топке и механической регулировкой поддувала с помощью термостата. Этот агрегат полностью энергонезависим.

На фото — классический котел на твердом топливе.

Однако у такой конструкции есть важный недостаток: котел требует частой загрузки топлива. Сделать отопление по возможности независимым от человека позволяют три технических решения:

• Бункер и транспортерная лента, по мере прогорания топлива подающая новые порции опилок или пеллет. Электричество необходимо как минимум для работы транспортера.
• Твердотопливный пиролизный котел разделяет горение на две стадии: пиролиз дров при ограниченном притоке кислорода и сжигание полученного газа. При этом камера сгорания газа расположена ниже камеры пиролиза. Движение продуктов сгорания против вектора естественной тяги требует работы электрического вентилятора.
• Котел верхнего горения способен работать на одной закладке угля до пяти суток. Тлеет только верхний слой топлива; воздух к нему подается сверху вниз, а зола уносится потоком горячих продуктов сгорания. Циркуляция воздуха обеспечивается… правильно, электрическим вентилятором.

Газ

Энергонезависимые газовые котлы отопления используют ручной розжиг с помощью пьезоэлемента и регулировку пламени механическим термостатом. Когда основная горелка гасится при высокой температуре теплоносителя, продолжает работать пилотная.

Напольный газовый котел с пьезорозжигом.

Котлы с электронным розжигом останавливают подачу газа в простое полностью. Как только теплоноситель остынет ниже критической температуры, разряд поджигает основную горелку, и нагрев возобновляется. Кроме того, электричеством часто приводится в движение наддувный вентилятор, подающий воздух к горелке.

Какая схема лучше? Если у вас часты перебои с электроэнергией, более уместным будет энергонезависимый газовый котел отопления. Именно потому, что он способен обходиться без электричества в принципе. С другой стороны, эти устройства менее экономичны: на поддержание пилотного пламени уходит до 20% всего потребляемого газа.

Еще одна полезная особенность, которой лишены газовые энергонезависимые котлы отопления — возможность контроля погоды и управления по внешнему термостату, снимающему температуру, к примеру, в удаленной комнате. О программировании температурного режима на день или неделю речь, разумеется, тоже не идет.

Соляра

Здесь все просто: соляровые котлы ПОЛНОСТЬЮ идентичны газовым котлам с электронным розжигом. Различаются лишь горелки. Собственно, производится масса двухтопливных установок.

Понятно, что без наддувного вентилятора и электронного розжига устройства просто не смогут работать.

Нет правил без исключений. Отопитель независимый бытовой ОБ1 0010 снабжен собственным генератором и обходится без внешнего питания, вырабатывая электричество для вентилятора самостоятельно.

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
   Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;

  • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Терминология

Вначале избавимся от путаницы.

Энергонезависимость — это способность отопительного оборудования работать в отсутствие электроэнергии. Способность, несомненно, приятная, но мы сейчас говорим не о ней. Впрочем, эту тему мы тоже затронем.

Чем отличаются независимая и зависимая система отопления? Схемой подключения к теплотрассе.

Зависимая схема

Представьте себе обычного жилого дома. Как он устроен?

• Входные задвижки отсекают элеватор от трассы.
• За ними на подаче и обратке врезаны задвижки или вентиля, через которые с подающего или обратного трубопровода может быть запитано горячее водоснабжение.

• После врезок ГВС мы видим собственно элеватор — сопло с камерой смешения. Струя более горячей воды с высоким давлением из прямого трубопровода подогревает часть воды обратки и вовлекает ее в повторную циркуляцию.
• Наконец, домовые задвижки отсекают систему отопления. Летом они закрыты, зимой — открыты.

Ключевая особенность, которой обладает зависимая схема отопления — вода поступает в системы отопления и водоснабжения непосредственно из теплотрассы.

Независимая схема

А теперь представим другую схему:

• Вода из подающего трубопровода поступает в обратный, по дороге отдавая энергию теплообменнику. Вода, повторимся, не используется для нужд отопления и ГВС.
• В тот же теплобменник, но в другой его контур подается питьевая вода из водопровода. Она нагревается и поступает в систему отопления. Ее же можно использовать для хознужд.

Собственно, нами исчерпывающе описана независимая схема присоединения системы отопления.

Закрытые системы теплоснабжения

Закрытые системы теплоснабжения — это системы, в которых вода, циркулирующая в трубопроводе, используется только как теплоноситель, и не забирается из теплосистемы для нужд обеспечения горячего водоснабжения. При такой схеме система полностью закрыта от окружающей среды.

Конечно же, утечки теплоносителя возможны и при такой системе, однако, они весьма незначительны и легко устраняются, а потери воды без проблем автоматически восполняются с помощью регулятора подпитки.

Подача тепла в закрытой системе теплоснабжения регулируется централизованным способом, при этом количество теплоносителя, т.е. воды, остается в системе неизменным. Расход тепла в системе зависит от температуры циркулирующего теплоносителя.

Как правило, в закрытых системах теплоснабжения используются возможности тепловых пунктов. На них, от поставщика теплоэнергии, например, ТЭЦ, поступает теплоноситель, а его температура регулируется до необходимой величины для нужд отопления и горячего водоснабжения районными центральными тепловыми пунктами, которые и распределяют ее по потребителям.

Приемущества и недостатки закрытой системы теплоснабжения

Преимущества закрытой системы теплоснабжения заключаются в высоком качестве горячего водоснабжения. Кроме того, она дает энергосберегающий эффект.

Ее, практически, единственный недостаток в сложности водоподготовки из-за удаленности тепловых пунктов друг от друга.

Для отопления помещений применяется закрытая и открытая система теплоснабжения. Последний вариант дополнительно обеспечивает потребителя горячей водой. При этом необходимо контролировать постоянное пополнение системы.

Закрытая система применяет воду только как теплоноситель. Она постоянно циркулирует по замкнутому циклу, где потери минимальны.

Любая система состоит из трех главных частей:

• источник тепла: котельная, ТЭЦ и др.;
• тепловые сети, по которым транспортируется теплоноситель;
• потребители тепла: калориферы, радиаторы.

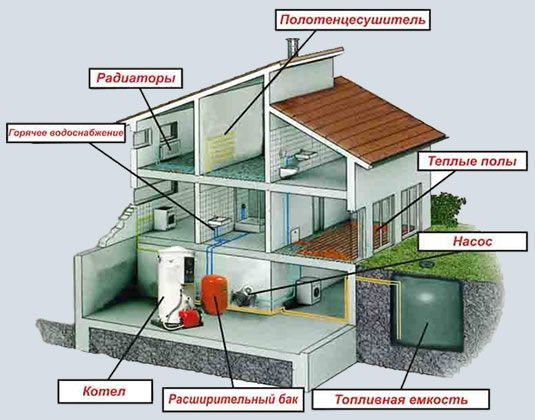

Схема закрытой системы и особенности ее подключения

Закрытая система отопления включает циркуляционный насос и бак мембранного типа, возможно присоединение дополнительных приборов, облегчающих настройку и функционирование системы. Это вентили для регулировки давления, сливные устройства, манометры, термометры, краны Маевского и пр. Система полностью герметична, что продлевает срок службы оборудования. Для подбора объема мембранного бака и насоса требуется расчет (учитывается общее количество воды, интенсивность циркуляции).

Принцип действия обогрева закрытого вида сложнее, основную роль играют котел, насос и расширительный бак мембранного типа. При тепловом расширении излишки теплоносителя уходят в бак, поэтому важен правильный расчет его объема, закачка обратно в трубы происходит после охлаждения. Схема предусматривает размещение бака в любом месте, высота значения не имеет. Преимущества такого отопления:

• Долговечность и надежность работы оборудования;
• Обеспечивается постоянное давление с возможностью регулировки;
• Возможность закачки антифриза, который рекомендуется использовать в качестве теплоносителя вместо воды;
• Быстрый запуск системы, высокий КПД, экономичность;
• Возможность присоединения дополнительных устройств;
• Относительно простой монтаж;
• Отсутствие необходимости постоянного контроля.

К минусам подключения такой системы относят большой объем бака, куда происходит закачка разогретого теплоносителя, и обязательное наличие электросети. Закрытая система отопления может работать от альтернативных источников, но только в аварийных случаях.

Зависимая и независимая система отопления — сравнение

элеваторный узел системы отопленияДостоинства, которые имеет независимая схема теплоснабжения:

• она позволяет более гибко регулировать температуру теплоносителя для отопления. Для этого достаточно будет уменьшить поступление теплоносителя через теплообменник и в результате температура воздуха в доме понизится. Можно также прижать задвижки в элеваторном узле и тем самым убрать перепад. Подобная схема элеваторного узла отопления позволит избежать многих проблем. Но для данных элементов подобная ситуация считается нештатной, поскольку возможно падение щечек и остановка циркуляции. Если система независимая, производительность регулируется просто – при помощи циркуляционного насоса;
• экономичность является следствием наличия гибкой настройки отопления в зависимости от нужд жильцов. В зависимой системе этот показатель находится на уровне не более 40%;
• независимая система теплоснабжения позволяет использовать в качестве теплоносителя воду, очищенную от примесей, или незамерзающие жидкости (подробнее: «Незамерзающая жидкость для систем отопления — делаем правильный выбор»). Нагреть питьевую воду для ГВС не трудно. В свою очередь при наличии зависимой системы потребители вынуждены применять воду с большими загрязнениями – песком, окалиной и минеральными солями.

Газовые котлы

Газовый котел тоже может быть энергонезависимым. Работает такая модель по следующему принципу: пользователь поджигает дежурную горелку, которая с этого момента горит постоянно. От нее загорается основная.

Вся автоматика безопасности является механической, то есть ее действие основано на изменении объема материалов при изменении температуры.

Двухконтурный газовый котел

Недостаток энергонезависимого газового котла состоит в следующем: дежурная горелка, хоть и является с виду совсем небольшой, потребляет достаточно много газа. Гораздо более экономичными являются энергозависимые котлы, в которых имеется электронный розжиг.

Эффективность теплоносителя

Цикл проходимый носителем тепла немногим сложнее, чем в открытом механизме. Охлаждённый теплоноситель, по возвратной магистрали поступает к теплофикационным подогревателям или котельным, где принимает температуру от горячего, технологического пара турбин, конденсата или нагревается в котле. Потери, если таковые имеются, восполняются подпиточной жидкостью, благодаря регулятору. Устройство всегда поддерживает заданное давление, удерживая его статическое значение. Если тепло получают от ТЭЦ, теплоноситель нагревается от пара, имеющего температуру 120° – 140°С.

Температура зависит от давления и отбор обычно производится из цилиндров среднего давления. Часто теплофикационный отбор на установке всего один. Отводимый пар имеет давление 0.12 – 0.25 МПа, которое повышают (при регулируемом отборе) при сезонном похолодании или расходе пара на аэрацию. При похолодании жидкость может догреваться пиковым котлом. Аэратор может быть подсоединён к одному из отборов турбины, а в питательный бак поступает химически очищенная, подготовленная вода. Отводимое для потребителей тепло, получаемое от паровых конденсатов и пара, регулируют качественно, то есть при постоянном объёме носителя регулируют только температуру.

По сетевому трубопроводу, теплоноситель поступает в теплопункт, где контуры отопления формируют требуемую температуру. Контур водоснабжения, делает это с помощью циркуляционной линии и насоса, получив подогретую теплообменником воду и подмешивая её к водопроводной и остывающей в трубах воде. Отопительный же имеет свою регулирующую арматуру, позволяющую качественно влиять на отбор тепла. Закрытая система предполагает независимое регулирование отбора тепла.

Однако такая схема не обладает достаточной гибкостью и должна иметь производительный трубопровод. В целях снижения вложений в теплосеть, организовывают связанное регулирование, при котором регулятор расхода водоснабжения определяет баланс в сторону одного из контуров. В результате, потребность в нагреве компенсируется из отопительного контура.

Недостаток подобной балансировки, несколько плавающая температура обогреваемых помещений. Нормативы допускают колебания температуры в пределах 1 – 1.5°С, что обычно происходит, пока максимальный расход на воду не превысит 0.6 расчётного, на отопление. Как и в открытой системе теплоснабжения, возможно применение совмещённого качественного регулирования подачи теплоты. Когда расход теплоносителя и сами теплопроводные сети рассчитываются на нагрузку отопительной и вентиляционной системы, увеличивая температуру носителя, для компенсации потребности горячего снабжения. В подобном случае, тепловая инерция зданий, выполняет роль теплоаккумуляторов, выравнивая колебания температур, вызванные неравномерным отбором тепла из связанной системы.

Описание [ править | править код ]

В отличие от парового отопления, вода находится в жидком состоянии, а значит имеет более низкую температуру. Благодаря этому водяное отопление более безопасно. Однако радиаторы для водяного отопления имеют большие габариты, чем для парового. Кроме того, при передаче тепла с помощью воды на большое расстояние температура значительно падает. Поэтому часто делают совмещённую систему отопления: от котельной с помощью пара тепло поступает в здание, где с помощью теплообменника передаётся воде, которая уже поступает к радиаторам.

В системах водяного отопления циркуляция воды может быть как естественной, так и искусственной. Системы с естественной циркуляцией воды просты и относительно надёжны, но имеют невысокую эффективность, которая зависит от правильного проектирования системы.

Недостатком водяного отопления также являются воздушные пробки, которые могут образовываться после спуска воды при ремонте отопления. Для борьбы с ними устанавливаются специальные спусковые клапаны. Перед началом отопительного сезона с помощью этих клапанов выпускается воздух благодаря избыточному давлению воды.

Безопасность и эффективность независимых систем отопления

Чтобы иметь возможность экономить деньги на обогреве необходимо соблюсти несколько условий:

1. Разработать и согласовать проект в разрешительных органах. Без утвержденного ГИП и согласованного со всеми инстанциями проекта все модификации будут незаконными. Поэтому воспользоваться результатами не удастся.
2. Произвести монтаж или реконструкции существующего оборудования согласно проектного решения.
3. Установить счетчик тепловой энергии. Это позволить рассчитываться за полученную тепловую энергию именно в том объеме, в котором она была потреблена.
4. Обеспечить необходимый уровень автоматизации либо ручного регулирования. ТЭЦ не особо оперативно реагирует на температурные изменения погодных условий и могут продолжать кочегарить свои котлы на полную катушку. А через бак теплообмена невостребованная энергия будет передаваться в сети потребителей, открывающих окна и форточки от избыточной жары.
