Содержание:
По какой формуле проводится расчет
Перед тем, как рассчитать объем воды в трубе и вычислить реальную вместимость трубопровода, надо определить площадь сечения и длину, а потом эти значения перемножить. Формула, по которой выполняется расчет, имеет следующий вид:
Длину отопительного трубопровода определяют еще во время проектирования. Предполагаемую трассу обозначают на стенах квартиры мелом по натянутой бечевке. После нанесения разметки рулеткой замеряют длину веревки.
Если планируется использование труб с разными внутренними размерами, то длину каждого участка определяют отдельно и записывают результаты.
Таким образом нужно узнать внутренние диаметры на всех участках с разными параметрами труб. Полученные значения записывают рядом с соответствующими значениями длины трубопровода для дальнейших подсчетов.
В случае отсутствия на штангенциркуле приспособления для измерения внутренних размеров надо определить наружный диаметр трубы и толщину стенки. Ее можно определить и по маркировке. Внутренний диаметр высчитывают следующим способом — толщину стенки умножают на два, и полученное число вычитают из значения наружного размера.
Один виток равен длине окружности трубы. Разделив это значение на 3,14, получаем наружный размер. Внутренний определяем способом, описанным выше.
Протяженность участков трубопровода и внутренний размер надо приводить к одной единице измерения. Например, только к миллиметрам или только к метрам. В противном случае объем будет посчитан неправильно. Теперь переходим к следующему этапу вычислений.
Проведение расчетов
Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.
Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:
Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.
Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.
Площадь поперечного сечения
S = 0,785 × D2
При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.
Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.
Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома
Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.
Сколько жидкости в системе
Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.
- трубопроводы;
- радиаторы, конвекторы или иные нагревательные приборы;
- задвижки, шаровые краны, прочая запорная аппаратура.
Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:
- котел отопления;
- расширительный бак;
- система теплого пола (если она есть);
- коллектор отопления, регулировочный узел;
- фитинги, переходники и прочие дополнительные элементы.
Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.
Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.
Внутренний объем

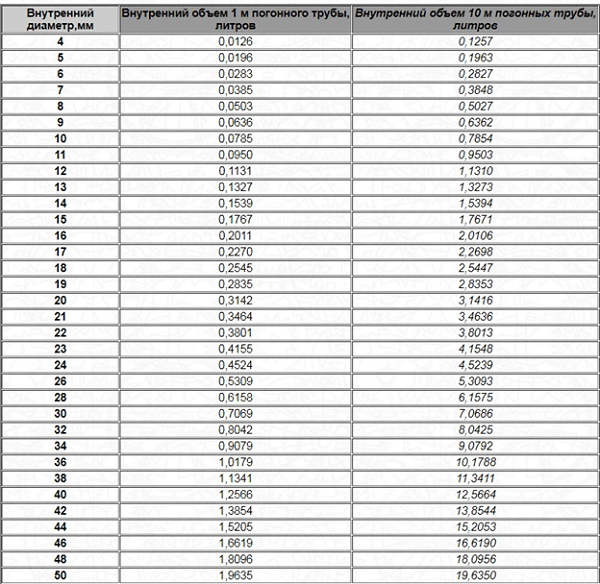

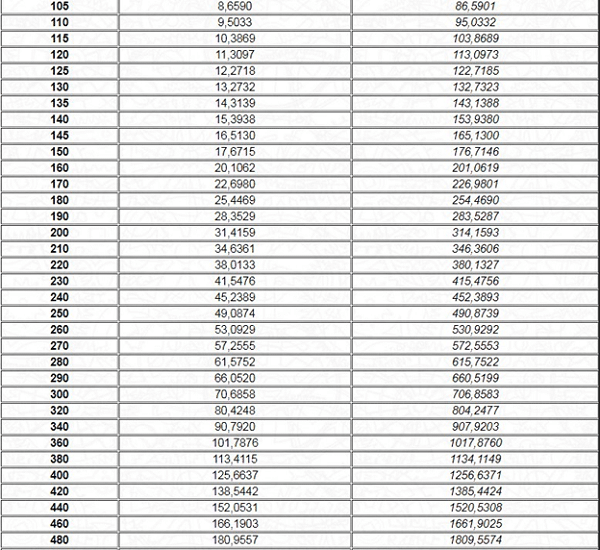

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.
Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.
Примеры проведения расчетов
Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.
Расчет объема требуемого теплоносителя
Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).
Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм
Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.
Объем рубашки котла известен. V1 = 60 л.
В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.
Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:
V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.
Таким образом, теперь можно найти общий объем:
V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.
На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем
Расчет объема самодельного радиатора
Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.
Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.
Вычислим внутренний диаметр:
d = 114 – 2 * 4.5 = 105 мм.
Определим площадь сечения:
S = π * d2 / 4 = 8659 мм2.
Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:
V = l * S = 8000 * 8659 = 69272000 мм3.
Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.
Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.
Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.
Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.
Расчет необходимой длины ПП труб

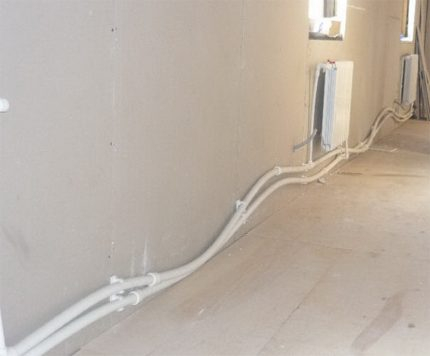

Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.
При таком искривлении полимерных труб, их длина будет значительно больше (на 10-15%), чем протяженность участка, по которому они проложены
Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:
- При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
- На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
- На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.
Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.
При наличии схемы расположения теплого пола, рассчитать длину трубок с теплоносителем можно по плану с нанесением на него масштабной сетки
Объем теплого пола считают по метражу установленных труб.
Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):
l = (n – k) * (m – k)/k
Здесь:
- n – длина участка теплого пола;
- m – ширина участка теплого пола;
- k – шаг между трубками;
- l – итоговая длина трубок.
Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.
Расчёт объёма трубы
Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное
значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого,
следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно
сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в
пересчёте на сантиметры 4,5. - Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25
= 40, 5 см2.
Если изделие
профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а
и b — размер сторон (длина). При определении размера сечения профиля с длиной
сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения,
необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем,
но это не всегда возможно. Если известен только наружный диаметр, и не знаем
толщину стен, то потребуются более сложные вычисления. Стандартная толщина
бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно!
Приступать к расчёту лучше при наличии точных показателей о толщине стен и
внутреннем радиусе
Формула
расчёта объёма трубы
Рассчитать объём трубы в м3,
можно воспользовавшись формулой:
V = S х L
То есть, требуется знать
всего два значения: площадь сечения (которая была определена заранее) (S) и
длина (L).
К примеру, длина
трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо
взять формулу, по которой определяется площадь круга, и вставить внешний размер
поперечины металла:
S = 3,14 х (0,5 / 2) =
0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125
метра куб.
H — толщина стенки
Производя расчёт, важно
чтобы во всех показателях была одна единица измерения, иначе результат
получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда
можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную
форму. Сегодня такие изделия не редко применяются в строительной сфере, при
обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры
конструкции, эту информацию можно найти в техпаспорте или сопроводительной
документации. Чтобы посчитать размер не стандартной емкости, необходимо залить
в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть
и от материала, из которого изготовлен водопровод. К примеру, изделие из стали
пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или
пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что
сказывается на проходимости.
Поэтому, необходимо делать
вычисления на каждую ёмкость, если она изготовлена из другого материала, и
затем сложить все показатели. Можно воспользоваться специальными
сервис-программами или калькуляторами, сегодня их много в интернете, они
существенно облегчат процесс установления количества воды в системе.
Как вычислить площадь поперечного сечения трубы
Для круглой трубы площадь поперечного сечения рассчитывается с использованием площади круга по следующей формуле:
Sтр = ∏ х R2;
Где:
- R – внутренние радиус трубы;
- ∏ – постоянная величина 3,14.
Пример:
Sтр Ø = 90 мм, или R = 90 / 2 = 45 мм или 4,5 см. Согласно формуле, Sтр = 2 х 20,25 см2 = 40,5 см2, где 20,25 – это 4,5 см в квадрате.
Параметры трубопровода
Площадь сечения профилированной трубы Sпр нужно рассчитывать по формуле, применяемой для вычисления площади прямоугольной фигуры:
Sпр = a х b;
Где:
a и b – стороны прямоугольной профилированной трубы. При сечении трубопровода 40 х 60 мм параметр Sпр = 40 мм х 60 мм = 2400 мм2 (20 см2, или 0,002 м2).
Как рассчитать объем воды в водопроводной системе
Для расчета объема трубы в литрах в формулу следует подставлять внутренний радиус, но это не всегда возможно, например, для радиаторов сложной формы или расширительной емкости с перегородками, для отопительного котла. Котел отопления.
Поэтому сначала нужно узнать объем изделия (обычно из технического паспорта или другой сопроводительной документации). Так, у чугунного стандартного радиатора объем одной секции равен 1,5 л, для алюминиевых – в зависимости от конструкции, вариантов которых может быть достаточно много.
Геометрические параметры алюминиевых радиаторов
Узнать объем расширительного бачка (как и других нестандартных емкостей любого назначения) можно, залив в него заранее измеренный объем жидкости. Для подсчетов объема любой трубы нужно измерить ее диаметр, затем вычислить объем одного погонного метра, и умножить результат на длину трубопровода.
В справочной литературе, предназначенной для регламентирования параметров труб, приведены таблицы со значениями, которые нужны для расчетов объемов труб и других изделий. Эта информация является ориентировочной, но достаточно точной для того, чтобы использовать ее на практике. Выдержка из такой таблицы приведена ниже, и она пригодится для домашних расчетов:
Ø внутр, мм | Vвнутр 1 погонного метра трубы, л | Vвнутр 10 погонных метров трубы, л |
4,0 | 0,0126 | 0,1257 |
5,0 | 0,0196 | 0,1963 |
6,0 | 0,0283 | 0,2827 |
7,0 | 0,0385 | 0,3848 |
8,0 | 0,0503 | 0,5027 |
9,0 | 0,0636 | 0,6362 |
10,0 | 0,0785 | 0,7854 |
11,0 | 0,095 | 0,9503 |
12,0 | 0,1131 | 1,131 |
13,0 | 0,1327 | 1,3273 |
14,0 | 0,1539 | 1,5394 |
15,0 | 0,1767 | 1,7671 |
16,0 | 0,2011 | 2,0106 |
17,0 | 0,227 | 2,2698 |
18,0 | 0,2545 | 2,5447 |
19,0 | 0,2835 | 2,8353 |
20,0 | 0,3142 | 3,1416 |
21,0 | 0,3464 | 3,4636 |
22,0 | 0,3801 | 3,8013 |
23,0 | 0,4155 | 4,1548 |
24,0 | 0,4524 | 4,5239 |
26,0 | 0,5309 | 5,3093 |
28,0 | 0,6158 | 6,1575 |
30,0 | 0,7069 | 7,0686 |
32,0 | 0,8042 | 8,0425 |
Параметры пластиковых труб
Материал, из которого изготавливаются трубы для водопровода или канализации, может быть разным, соответственно, характеристики труб тоже будут отличаться. Стальные трубы, например, которые имеют большой внутренний диаметр, пропустят намного меньшее количество воды, чем аналогичные трубы из пластика или пропилена.
Это происходит из-за разной гладкости внутренней поверхности трубы – у железных изделий она намного меньше, а ППР и ПВХ трубы не имеют шероховатостей на внутренних поверхностях. Но металлические трубы помещают в себя больший объем жидкости, чем изделия из других материалов с одинаковым внутренним сечением. Поэтому все расчеты для труб из разных материалов необходимо проверять, и сделать это можно как в онлайн калькуляторе, так и в настольной компьютерной программе, специально для этого предназначенной.
Десктопная программа для расчетов объема
Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
Легких | Обыкновенных | Усиленных | Легких | Обыкновенных | Усиленных | ||
6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
15 | 21,3 | 2,35 | – | – | 1,10 | – | – |
15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
20 | 26,8 | 2,35 | 1,42 | – | |||
20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,50 | 1,66 | 1,86 |
25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Если схема вашего трубопровода имеет свою специфику, рассчитать точные параметры для требуемого расхода жидкости можно по формулам, которые приведены выше.
Калькулятор расчета объема и площади трубы
Инструкция для калькулятора онлайн расчета площади и объема трубы
Все параметры указываем в мм
L – Труба в длину.
D1 – Диаметр по внутренней части.
D2 – Диаметр по внешней части трубы.
При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.
Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.
По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.
При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.
Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.
Вычисления объема трубы выполняется по формуле V=π*R1^2*L.
L— длина трубопровода.
R1— внутренний радиус.
R2— наружный радиус.
Как правильно выполняются вычисления объема тел
Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.
Полезная информация
Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.
Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.
Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.
Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.
Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.
Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла
К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)
Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.
- старая чугунная батарея в 1 секции – 1,7 литра;
- новая чугунная батарея в 1 секции – 1 литр;
- биметаллический радиатор в 1 секции – 0,25 литра;
- алюминиевый радиатор в 1 секции – 0,45 литра.
Заключение
Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.
Источник
Зачем может понадобиться расчет воды в трубе
В водопроводной системе частного дома находятся магистраль из труб, радиаторы, запасник для жидкости – мембранный бак, а также бойлеры, котел и другие приборы. Теплый пол представляет собой систему из выложенной металлопластиковой магистрали, содержащей теплоноситель в определенном объеме. Чтобы полностью заполнить систему и знать, сколько купить дистиллированной воды, нужно заранее посчитать ее общий объем.
При заполнении отопительной системы антифризом или другой незамерзающей жидкостью в целях экономии необходимо знать объем трубы. При покупке концентрированного антифриза его нужно будет разбавить наполовину, поэтому большее количество жидкости обойдется дороже, да и концентрация будет рассчитана неправильно.
При расчете объема используется:
- внутренний диаметр стенок труб;
- длина участка или всей магистрали.
Кроме магистрали необходимо учитывать внутренний объем следующих приборов:
- Мембранного бака. Эту информацию можно прочитать в техническом паспорте либо проверить самостоятельно, залив в него определенное количество жидкости.
- Радиаторов. Эти данные также находятся в паспорте изделия. Объем одной секции умножают на их количество по всему дому.
- Различные узлы, сложные разводки, коллекторы также содержат некоторый объем жидкости, который трудно посчитать из-за большого количества арматуры, переходников, кранов.
Для канализации
Важно посчитать объем воды в трубе и потенциальные возможности магистрали при обустройстве септика, так как недостаток диаметра может привести к плохому оттоку жидкости из дома и засорению канализации. Если количество бытовых приборов в доме по расходу воды превышает возможности канализационных труб, жидкость будет заполнять магистраль полностью. Если они при этом не утеплены, зимой возможно замерзание стоков внутри и блокировка магистрали
Ледяная пробка также может спровоцировать разрыв трубы в слабом месте, например, на стыках или резких поворотах. Объем чугунных канализационных труб должен быть больше, так как чугунная поверхность шершавая изнутри и постепенно в ней накапливается ил – слой органики, который сужает просвет и влияет на пропускную способность магистрали. Пластиковые трубы в этом отношении лучше – они идеально гладкие внутри, органические частицы не могут прикрепиться к стенкам, поэтому расчетный объем можно дополнительно не увеличивать
Если они при этом не утеплены, зимой возможно замерзание стоков внутри и блокировка магистрали. Ледяная пробка также может спровоцировать разрыв трубы в слабом месте, например, на стыках или резких поворотах. Объем чугунных канализационных труб должен быть больше, так как чугунная поверхность шершавая изнутри и постепенно в ней накапливается ил – слой органики, который сужает просвет и влияет на пропускную способность магистрали. Пластиковые трубы в этом отношении лучше – они идеально гладкие внутри, органические частицы не могут прикрепиться к стенкам, поэтому расчетный объем можно дополнительно не увеличивать.
Для скважины
Важно рассчитать объем жидкости в скважине, так как ее дебит (производительность) должен обеспечивать нужный объем за единицу времени, иначе бытовые приборы будут работать плохо. Нужно учитывать количество кранов в доме – каждый из них за час способен выдать половину кубометра жидкости. Объем скважины учитывается при подборе мощности насоса – если дебит меньше производительности насосной станции, она будет выкачивать воду полностью
Так можно привести оборудование в негодность. По правилам мощность насоса не должна превышать дебит скважины
Объем скважины учитывается при подборе мощности насоса – если дебит меньше производительности насосной станции, она будет выкачивать воду полностью. Так можно привести оборудование в негодность. По правилам мощность насоса не должна превышать дебит скважины.
Получение результата экспериментальным методом
На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.
Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно
Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.
Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.
Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.
