Как измерить силу постоянного и переменного тока мультиметром

Введение

В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.

Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.

Как пользоваться мультиметром

Перед тем как начать пользоваться мультиметром предлагаю вкратце ознакомиться с его устройством. Сразу оговорюсь — здесь разговор пойдет про то как правильно пользоваться цифровым мультиметром, поскольку стрелочные приборы последнее время встречаются все реже.

Принципиально мультиметры различаются своим функциональными возможностями, однако, в большинстве случаев возникает необходимость провести измерение напряжения, сопротивления, реже — тока.

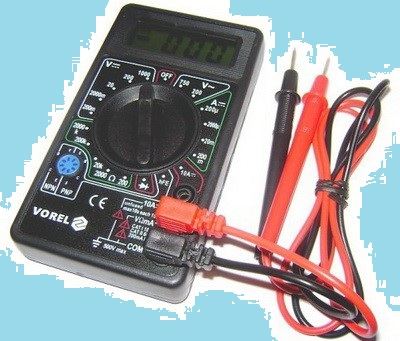

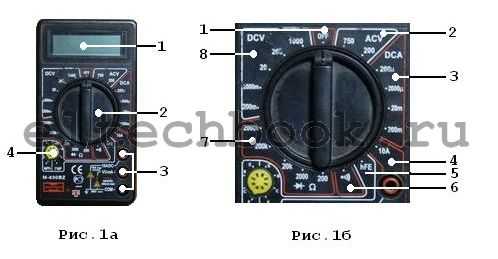

Внешний вид одного из стандартных мультиметров приведен на рисунке 1а.

Внешний вид и органы управления мультиметра.

1. жидкокристаллический дисплей,
2. переключатель режимов измерения,
3. гнезда для подключения измерительных щупов (на жаргоне они называются концы),
4. разъем для подключения транзисторов.

Перед тем, как приступить к измерениям необходимо выбрать соответствующий режим (рисунок 1б). Соответствующие зоны на корпусе мультиметра содержат обозначение измеряемой величины и ее пределы (максимальные значения):

1. OFF — выключено. Когда измерения не проводятся, рекомендую всегда ставить переключатель в это положение. Дело в том, что мультиметр оснащен батареей, которая используется при некоторых измерениях, например, сопротивления. Если мультиметр оставить в таком режиме — батарея будет разряжаться.
2. ACV — переменное напряжение.
3. DCA- постоянный ток.
4. Режим измерения больших токов (10А) — в данном случае 10 Ампер. Об этом немного позже.
5. hFE — измерение параметров транзисторов (здесь это не рассматривается).
6. Режим прозвонки электрических цепей. Обозначается пиктограммой динамика, звонка или чего то подобного. При работе в нем мультиметр при наличии низкого сопротивления (близкого к нулю) формирует звуковой сигнал. Это удобно тем, что не надо смотреть на дисплей. Есть сигнал — «замыкание», нет сигнала — «обрыв». Правда, надо быть поаккуратнее и пользоваться этим, если достоверно известно, что цепь имеет только два указанных состояния.
7. Ω — сопротивление.
8. DCV — постоянное напряжение.

Должен сказать, что существуют мультиметры с возможностями измерения частоты, температуры и пр., но для большинства электротехнических измерений это лишнее и здесь не рассматривается.

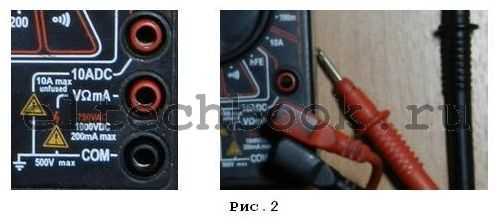

Далее, подключаем щупы к мультиметру (рис.2).

Для того, чтобы правильно это сделать достаточно внимательно прочитать маркировку около соответствующих гнезд. В нашем случае, если смотреть снизу вверх (картинка слева) это:

• COM — общий, один из щупов (как правило черный) подключается всегда.
• V Ω mA — гнездо для измерения положительных «+» значений всех постоянных напряжений, сопротивлений, величин токов кроме предела 10 Ампер, переменных напряжений.
• 10ADC — это то, о чем я говорил выше, если вы собираетесь измерять большие токи (до 10А, положение переключателя режима измерений №4 — рис.1б) — второй щуп подключается сюда.

Остается выбрать режим измерения. Например, если Вы установите переключатель режимов в положение DCV 20, значит сможете измерять постоянное напряжение с максимальным значением 20 Вольт.

Может случиться что предполагаемое значение измеряемой величины неизвестно. Тогда следует установить максимально возможное и постепенно его уменьшать до получения результата.

Еще одно замечание. На шкале мультиметра можно увидеть чисто цифровые значения измеряемых величин, как в предыдущем примере, так и с буквой в конце, например DCV 200m. Если кто забыл, это производные величины основных единиц измерения и означают:

• μ микро 10-6,
• m мили 10-3,
• k кило 103,
• M мега 106.

То есть 200 mV= 200*10-3 V.

Все, можете пользоваться.

2012-2019 г. Все права защищены.

Как обозначается переменный ток на мультиметре

Не каждый тестер способен измерить силу переменного тока, но на некоторых моделях такая функция присутствует. На вопрос “как обозначается переменный ток на мультиметре” ответим: аналогично обозначению переменного напряжения, сектор переменного тока обозначается как «A

Вообще, мультиметр плохо подходит для измерения переменного тока. Лучше для этой цели использовать токоизмерительные клещи.

Что такое сектор hFE?

Некоторые владельцы мультиметров могут увидеть у себя на приборе сектор hFE, а в придачу к нему – два гнезда по четыре разъема в каждом. Этот сектор отвечает за проверку транзисторов (измерение значения коэффициента передачи тока). Гнезда подписаны “NPN” и “PNP”, а разъемы – буквами “E”, “B”, “C”.

Существует два типа транзисторов: транзистор типа “PNP-переход”, транзистор типа “NPN-переход”. Буквы “E”, “B”, “C” обозначают “эмиттер”, “база”, “коллектор” соответственно.

Чтобы проверить транзистор, выставьте регулятор на сектор hFE, посмотрите распиновку его ножек, тип транзистора, потом вставьте сам транзистор в нужный разъем. Если ваш транзистор неисправен, то прибор покажет значение “0”. Конечно, многих начинающих электриков пугает аббревиатура hFE, но для этого и нужна расшифровка обозначений на мультиметре, чтобы все непонятное стало понятным.

Тест диодов

Выше упоминалось, что практически в каждом мультиметре есть специальный светодиод и зуммер. Кроме этого, на шкале измерений должен быть сектор с нарисованным диодом. Это все необходимо для проверки диодов на работоспособность, а также проверки целостности цепей и всего прочего, сопротивлением не больше 50 Ом.

Чтобы проверить диод, нужно вспомнить о его свойствах. Диод пропускает ток только в одну сторону. Выставляем регулятор на значок диода и начинаем проверять, меняя полюса. Исправный диод в одном положении на дисплее выдаст значение 1, при этом светодиод загорится, а зуммер запищит. При смене полюсов – мультиметр покажет значение диода, например, 436 милливольт. Неисправный диод – будет прозваниваться в обе стороны.

Это лишь поверхностные принципы работы диода, но для проверки исправности диода мультиметром этого достаточно.

Проверка емкости конденсаторов

Чтобы измерить емкость конденсатора необходимо установить переключатель в диапазон F (Фарад). Для проверки ёмкости конденсатора мультиметр должен иметь эту функцию. Чтобы произвести измерение, используют гнёзда -CX+. «-» и «+» означают полярность подключения.

Диапазон измерения емкости в данном мультиметре варьируется от 200 микрофарад до 20 наноФарад.

Что означает kHz?

Этот параметр присутствует не на всех приборах. “Hz” – единица измерения частоты (Герц). С помощью данного сектора можно измерить частоту сигнала.

Для чего нужна кнопка hold

Такая кнопка тоже присутствует не на всех приборах, полное ее название – “Data hold”. Она служит для того, чтобы зафиксировать полученные данные на дисплее. Нужное значение будет отображаться ровно до повторного нажатия этой кнопки. Кто-то считает ее бесполезной, кто-то периодически ее использует.

Всем привет! Сегодня мы снова поговорим о таком приборе, как мультиметр. Этот прибор, который еще называют тестером предназначен для измерения основных характеристик электрической цепи, электроприборов, в автомобилях – в общем везде, где есть электричество. Мы уже немножко разбирали в этой статье про мультиметры, сегодня более подробно коснемся того, что и как им можно мерить. Когда-то мультиметр был уделом лишь электриков. Однако сейчас им пользуются многие.

Существует много различных моделей мультиметров. Есть класс приборов для измерений только определенных характеристик, есть универсальные тестеры для проверки деталей и их харакеристик. Мультиметры условно сводятся к двум типам:

1. аналоговые мультиметры – данные отображаются стрелкой. Это мультиметры, которые до сих пор используют люди старой закалки, они часто не могут или не хотят работать с современными приборами;
2. цифровые мультиметры – данные отображаются цифрами. Этот вид тестеров пришел на смену стрелочным, я например, предпочитаю пользоваться таким прибором.

Поскольку цифровые приборы являются сейчас самыми распространенными, то описание этого прибора мы и рассмотрим на его примере. Ниже приведены основные обозначения, которые встречаются, практически на любой модели мультиметра.

Если осмотреть переднюю панель мультиметра, то на ней можно выделить восемь блоков с различными обозначениями:

Основные принципы замера силы тока

Главной особенностью работы с мультитестером в режиме амперметра является то, что он обязательно должен быть включен в разрыв цепи. Такое подключение называется последовательным. По сути, прибор становится частью этой цепи, то есть весь ток должен пройти именно через него. А как известно, сила тока на любом участке неразветвленной электрической цепи постоянна. Проще говоря, сколько «вошло» столько должной и «выйти». То есть место последовательного подключения амперметра особого значения не имеет.

Чтобы стало понятнее, ниже размещена схема, в которой показывается разница в подключении мультиметра в разных режимах работы.

Различия в принципах подключения мультитестера в разных режимах измерений

• Итак, при замере силы тока мультиметр включается в разрыв цепи, сам становясь одним из ее звеньев. То есть будет проблема, как этот разрыв цепи организовать практически. Решают по-разному – это будет показано ниже.
• При замере напряжения (в режиме вольтметра) цепь, наоборот, не разрывается, а прибор подключается параллельно нагрузке (участку цепи, где требуется узнать напряжение). При замере напряжения источника питания щупы подключаются напрямую к клеммам (контактам розетки), то есть мультиметр сам становится нагрузкой.
• Наконец, если меряется сопротивление, то внешний  источник питания вообще не фигурирует. Контакты прибора подключаются непосредственно к той или иной нагрузке (прозваниваемому участку цепи). Необходимый ток для проведения измерений поступает из автономного источника питания мультитестера.

Вернемся к теме статьи — к замерам силы тока.

Очень важно изначально правильно установить на мультиметре, помимо постоянного или переменного тока, диапазон измерений. Надо сказать, что у начинающих с этим часто возникают проблемы

Сила тока – величина крайне обманчивая. И «спалить» свой прибор, а то и наделать больших бед, неправильно установив верхний предел измерений – проще простого.

Начинать измерения силы тока, особенно если нет представления о возможной его величине в цепи, следует с максимального диапазона мультитестера. При необходимости можно, переставив провод и последовательно снижая верхний предел, выйти на оптимальный.

Поэтому настоятельная рекомендация – если вы не знаете, какая сила тока ожидается в цепи, начинайте измерения всегда с максимальных величин. То есть, например, на том же DT 830 красный щуп должен быть установлен в гнездо на 10 ампер (показано на иллюстрации красной стрелкой). И рукоятка переключатель режимов работы также должно показывать на 10 ампер (голубая стрелка). Если измерения покажут, что предел завышен (показания получаются менее 0,2 А), то можно, чтобы получить более точные значения, переставить сначала красный провод в среднее гнездо, а затем ручку переключателя – в положение 200 мА. Бывает, что и этого многовато, и приходится переключателем снижать еще на разряд и т.д. Не вполне удобно, не спорим, но зато безопасно и для пользователя, и для прибора.

Кстати, о безопасности

Никогда не следует пренебрегать мерами предосторожности. И особенно если речь идет об опасных напряжениях (а сетевое напряжение 220 В – чрезвычайно опасно) и высоких токах

Мы здесь спокойно ведём разговор об амперах, а между тем, безопасным для человека считается ток не выше 0.001 ампера. А ток всего в 0.01 ампера, прошедший через тело человека, чаще всего приводит к необратимыми последствиям.

Проведение замеров силы тока, особенно если работа ведется в самом высоком диапазоне, рекомендуется проводить максимально быстро. В противном случае мультитестер может просто перегореть.

Об этом, кстати, могут информировать и предупреждающие надписи около гнезда подключения измерительного провода.

Пример предупреждающей надписи у гнезда подключения провода для замеров на максимально допустимом диапазоне токов

Обратите внимание. Слово «unfused» в данном случае обозначает, что прибор в этом режиме не защищен плавким предохранителем

То есть при перегреве он просто выйдет полностью из строя. Указано и допустимое время замера – не более 10 секунд, да и то не чаще одного раза в 15 минут («each 15 m»). То есть после каждого такого замера придется еще и выдерживать немалую паузу.

Справедливости ради – далеко не все мультиметры настолько «привередливые». Но если такое предупреждение есть – пренебрегать им не стоит. И в любом случае замер силы тока проводить максимально быстро.

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Измерение напряжения мультиметром

Высокое напряжение опасно для жизни, хотя более опасен ток, но они одно без другого не протекают. В общем, перед тем, как измерить напряжение, необходимо понять с какой типом U мы имеем дело и каков порядок его величины. Большинство мультиметров позволяет произвести замер как постоянного, так и переменного напряжения величиной до 1000В. На моем приборе можно измерить до 1000В постоянки и до 700В переменки. Для измерения подключаем концы в разьемы “общий” и “вольты”. Затем выставляем на вращающемся колесе тип напряжения и его величину. Например, чтобы измерить напряжение в розетке, надо выставить переменное 700 вольт. Для батарейки будет достаточно постоянного 20В для кроны или 2В для пальчиковой. Так как напряжение мы меряем параллельно цепи, то, выставив значения на приборе, дотрагиваемся щупами до выводов батарейки или засовываем их в отверстия розетки. На экране отобразится величина напряжения в вольтах. Если она гораздо меньше выставленного предела, то можно его уменьшить для более точного измерения. При измерении необходимо держаться за изолированные части измерительных проводов и следить за их состоянием, чтобы не было перегибов и разрывов.

Основные критерии выбора

Как правильно выбрать цифровой мультиметр? Существует целый ряд параметров, на которые следует обращать первостепенное внимание при выборе мультиметра. Основных характеристик у мультиметра ровно две: точность измерения и разрядность индикатора

Погрешность

Точность прибора измеряется процентом погрешности показаний при измерениях различных значений. Самые простые и доступные модели отличаются невысокой точностью — погрешность показаний варьируется от 3 до 10%. Самые дорогие приборы, для профессионального использования имеют погрешность в пределах 0,01 — 0,02%.

Для дома подойдет прибор с погрешностью до 3%

Какой мультиметр лучше выбрать для дома и автомобиля? Если вы приобретаете устройство для отслеживания показаний электронных радиокомпонентов, то обращайте внимание на модели с минимальной погрешностью. Если вас интересует прибор для бытового использования, то смело приобретайте прибор с погрешностью измерений до 3%

Разрядность измерений

Разрядность дисплея показывает, насколько точно показания будут воспроизводиться на экране мультиметра:

• 2,5-разрядные дисплеи могут отображать значения, точность которых достигает двух знаков после запятой;
• 3,5-разрядные дисплеи воспроизводят значения тысячных после запятой.

Разрядность показывает точность воспроизведения показаний на экранеВажно понимать, что с ростом класса прибора возрастает разрядность и точность показаний, равно как и стоимость мультиметра. Для дома и машины достаточно тестера с разрядность 2,5

Диапазон показателей

Под диапазоном показателей подразумеваются минимальные и максимальные пределы измеряемых параметров. Для домашнего использования следует выбирать прибор со стандартным диапазоном значений

Если прибор приобретается для профессионального использования, то следует обращать внимание на устройства с расширенным диапазоном измерений для каждого параметра

Питание

Все модели бытовых мультиметров автономны. Источником питания для них служат:

1. Батарейки различного типоразмера;
2. Аккумуляторные батареи.

При выборе модели для дома и автомобиля обращайте внимание приборы с распространенными элементами питания: АА, ААА. В продаже встречаются устройства, которые требуют специализированных источников питания: 9 В или 12В

Стоимость их достаточно высока и продаются они далеко не везде.

Выбирайте модель с распространенными элементами питанияСовет! Если прибор планируется использовать в профессиональных целях, то выбирайте модели, укомплектованные аккумуляторной батареей и зарядным устройством.

Количество дисплеев

Существует отдельная категория мультиметров, оснащенных одновременно и цифровым дисплеем, и стрелочным индикатором. Особенно удобен в профессиональном использовании вариант с двумя ЖК-дисплеями, которые могут отображать сразу два измеряемых значения. Тем не менее, для бытового применения вполне достаточно хорошего цифрового прибора с одним информативным дисплеем.

Стрелочно-цифровой мультиметр

Класс энергобезопасности

Какой мультиметр лучше всего выбрать с позиции безопасности? Все измерительные приборы делятся на четыре класса:

1. CAT-I предназначены для проведения измерений в низковольтных сетях;
2. CAT-II могут работать в питающих электросетях;
3. CAT-III используются для замеров параметров во внутридомовых распределительных цепях;
4. CAT-IV применяются для работы во внешних электросетях.

В зависимости от класса прибора энергобезопасность может быть реализована посредством использования предохранителей или наличием блока электронной защиты. Электронная защита предпочтительней.

Наличие подсветки

Как показала практика, большинство измерений приходится делать в условиях плохой видимости. Если разница в цене несущественна, то выбирайте модель измерительного прибора с подсветкой дисплея.

Защита от влаги, пыли и ударов

Любой владелец измерительного инструмента хочет, чтобы выбранная модель прослужила как можно дольше. Надежность прибора обеспечивается защитой от проникновения пыли, влаги и механических повреждений. Тут все просто: чем степень защиты выше — тем дольше прослужит изделие.

Алгоритм измерения силы тока мультиметром

Универсальные тестеры с питанием от батареек помогут быстро и точно определить нужные параметры цепи. Порядок стандартных действий:

• выставляется нужный режим;
• щупы подключаются к разъемам на измерительном приборе;
• мультиметр встраивается в цепь;
• после подключения источника питания снимаются показания.

Главное условие — обязательно должна присутствовать нагрузка, которая собственно и определяет значение силы тока. Это могут быть любые электроприборы с сопротивлением больше 0.

Выбор режима

На корпусе мультиметра расположен переключатель, который нужно перевести в сектор для измерения силы тока. Постоянный ток можно исследовать практически на всех мультиметрах. На шкале для него есть обозначения — А с прямой чертой и 3 пунктирами под ней, DCA и/или значок 10А. Профессиональными приборами можно измерять силу тока до 20 А.

Если параметры тока неизвестны, рекомендуется устанавливать переключатель на максимальный диапазон. Так вы убережете прибор от короткого замыкания и порчи. Затем, когда порядок величины будет установлен, ручку можно повернуть в другую позицию для получения более точных данных.

В некоторых моделях не предусмотрено измерение переменного тока. Но покупать другой мультиметр совсем необязательно. В этом случае можно использовать различные приспособления, например, готовые или самодельные резисторы. Их сопротивлением должно соответствовать 1 Ом. Тогда согласно закону Ома I=U/R снимаемое напряжение численно будет равно силе тока на данном участке цепи.

Также используется метод с выпрямлением диодным мостом. На вход подается переменный ток, а на выходе он постоянный. Затем можно проводить измерения своим мультиметром.

Подключение щупов

Щупы, прилагаемые к мультиметру, изготовлены в разных цветах — черный «минусовый» и красный для нагрузки. Они вставляются в гнезда на корпусе:

• черный в СОМ;
• красный в VΩmA или 10А.

Рекомендуется устанавливать проводники в разъемы с заведомо большим диапазоном, то есть сразу в 10 А

Особенно это важно, если верхний предел величины точно не известен. Измеряемый ток будет сначала определяться грубо, а при необходимости переключатель можно перевести в более тонкий регистр

Измерение

Мультиметр для определения силы тока всегда подключается в цепь последовательно с нагрузкой или в разрыв. В качестве источника питания можно использовать бытовую электросеть или блок питания. По правилам электробезопасности сначала необходимо собрать всю систему, а затем подключить электричество.

Если на дисплее мультиметра высветились нули, значит, произошел обрыв и проводимость отсутствует. Иногда это показывает, что предел измерений установлен высоковато. В последнем случае нужно отключить питание и перенастроить мультиметр в соответствии с ожидаемой величиной, то есть переставить в другой разъем красный щуп и выставить более низкий предел измерений.

Проверка предохранителя мультиметром

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит — пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль — исправен, сопротивление бесконечность (1) — неисправен.

Измеряем постоянное напряжение.

Начнем с измерения постоянного напряжения

: этот сектор разбит на пять поддиапазонов с пределами измерения:

1. 200мВ

(милливольт); 2.2000мВ (милливольт); 3.20В (вольт); 4.200В (вольт); 5.1000В (вольт).

обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение.

Измерительные щупы вставьте в соответствующие гнезда как на фото. Красный щуп принято называть «плюсовым

», а черный, «общим » или «минусовым ».

Рассмотрим пример с использованием пальчиковой батарейки. Известно, что ее напряжение составляет 1.5 Вольта, и чтобы его измерить мы выбираем предел «20

», что соответствует диапазону от 0 до 20 Вольт.

Берем измерительные щупы мультиметра, и касаемся ими «плюсового

» и «минусового » контактов батарейки и на индикаторе высветилась величина напряжения равная1.49 Вольта. Измерение закончено.

Как видите, все очень просто — главное правильно выбрать предел измерения

Производим измерение напряжения неизвестной величины.

Бывают моменты, когда величина напряжения неизвестна даже приблизительно, и чтобы не сжечь мультиметр переключатель переводят в максимальный предел измерения «1000

», что соответствует диапазону от 0 до 1000 Вольт. И затем, постепенно уменьшая диапазон, находят соответствующую величину измеряемого напряжения.

Например. Мы не знаем, какое напряжение у нашей батарейки и поэтому начнем с предела «1000

». Берем измерительные щупы мультиметра, касаемся ими контактов батарейки и видим на индикаторе нули. Нули говорят о том, что напряжения нет или его величина слишком мала.

Идем дальше. Переводим переключатель в положение «200

» и опять касаемся щупами контактов батарейки. Теперь на индикаторе появились показания напряжения, а этого уже практически достаточно, чтобы понять, что это1.4 Вольта.

Однако у нас впереди стоит нолик, а он как раз говорит о том, что можно еще снизиться, и более точно измерить напряжение. Снижаемся до предела «20

». На индикаторе отобразилось реальное напряжение нашей батарейки, а именно1.49 Вольта.

Вот таким способом, не зная точного значения измеряемой величины тока, напряжения или сопротивления, находят его истинное или близкое к истинному значение.

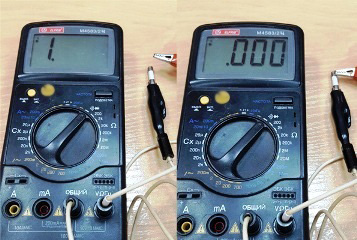

Еще бывают моменты, когда на индикаторе мультиметра высвечивается единица (1

). Это говорит о том, что измеряемое напряжение или ток выше того предела измерения, который установлен. В этом случае необходимо перейти на ступеньку выше. Старайтесь как можно реже допускать этого.

У нас остались не рассмотренными два поддиапазона: это 2000мВ

(милливольт) и200мВ , которые рассчитаны на измерение небольших напряжений. Как правило, на этих поддиапазонах работают тогда, когда настраивают режимы работы транзисторов или переходных каскадов в радиолюбительских схемах.

2000

мВ – соответствует диапазону от 0 до 2 Вольт;200 мВ – соответствует диапазону от 0 до 200 мВ (милливольт).

Еще один нюанс, про который необходимо сказать, это когда при измерении постоянного напряжения или тока Вы не будете знать где «плюсовой

» или «минусовой » контакты и случайно их перепутаете — страшного здесь ничего нет. Просто с левой стороны перед цифрами появится знак «минус ».

Таким образом, можно определять полярность напряжения.
