Воздушный клапан для канализации

Сфера применения

Обратные клапаны применяются в напорных и безнапорных канализациях и водопроводных магистралях. В основном сточные системы делаются самотечными, но если нельзя провести трубы под уклоном, жидкость будет уходить медленнее, вероятность засоров повысится.

В напорных магистралях обратный клапан устанавливается сразу после насоса, чтобы канализационная или питьевая вода не выливалась обратно. Такие устройства рекомендуется ставить в скважинах или колодцах. В процессе эксплуатации обратный клапан, вернее, его подвижный механизм, со временем также засоряется. Поэтому необходимо предусмотреть его установку таким образом, чтобы в любой момент можно было разобрать и почистить.

В частных домах по канализационным трубам в помещение могут проникнуть мыши или крысы. Запорный клапан препятствует этому.

Затворный механизм устанавливают в тех местах канализации, где поворот трубы выполнен под прямым углом. Это считается ошибкой монтажа, но в некоторых случаях по-другому выполнить поворот нельзя, поэтому ставится дополнительная защита от засора в виде запорной мембраны.

Тонкости монтажа

Установка обратного клапана канализации дело не хитрое, плюс такая работа не требует дорогостоящего инструмента, достаточно домашнего набора, дрель, ножовка, уровень, рулетка и т.д. Но для начала нужно определиться, где поставить обратный клапан.

Выбор места

В данном случае все зависит от того, где чаще всего забивается система.

Если засоры обычно возникают в первом от дома канализационном колодце, то обратный клапан 110 мм ставится после поворотного колена в подвале (перед входом трубы в стену).

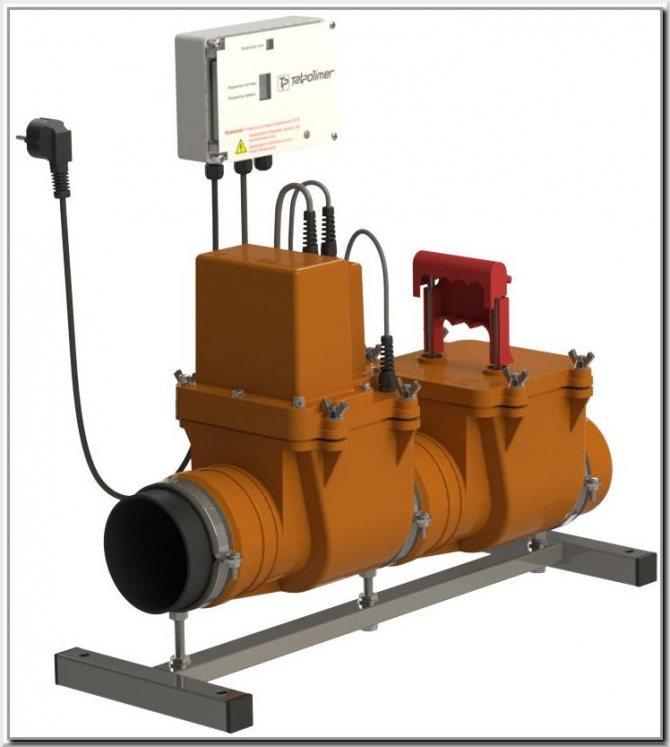

При установке в многоквартирных домах, электрический обратный клапан системы канализации может потребовать согласования

• Канализационный клапан в квартире лучше всего ставить на тройник или крестовину возле центрального слива в стояк.
• Если места возле стояка для централизованной арматуры нет, то придется ставить отдельно обратный клапан для канализации 50 мм на отвод в сторону ванной, кухни и т.д. И затвор диаметром 100 – 110 мм на унитаз.

Клапан обратный ПВХ или полипропилен, считается оптимальным решением для квартиры или частного дома

Неправильные точки монтажа

Здесь есть 2 рекомендации

1. Перед тем как установить обратный клапан на канализацию, подумайте, как вы его будете обслуживать, ведь каждые полгода такой арматуре нужно делать ревизию.
2. В многоэтажном доме ненужно ставить на стояк вертикальный обратный клапан.

О вертикальной арматуре следует сказать отдельно, устанавливая такой затвор, вы можете навлечь на себя массу проблем.

• Если стояк чугунный, то трогать его вообще нельзя, особенно своими руками, не каждый мастер берется за ремонт или замену чугунного стояка. Вызвано это тем, что есть опасность обрушения всего столба.
• Каким бы ни был обратный вертикальный клапан, он будет создавать помехи движению стоков, соответственно, рано или поздно в этой точке возникнет засор.
• Если снизу поднимутся стоки и клапан их заблокирует, то в многоэтажном доме, сверху все равно будут продолжать сливать, что сделает монтаж затвора бесполезным.
• Канализационный стояк в многоквартирном доме относится к конструкциям общего пользования. Если вы, по собственной инициативе установите на нем клапан, то при возникновении проблем с этой арматурой, вас обяжут за свои деньги все демонтировать и вернуть в исходное положение, плюс оплатить накладные расходы, к примеру, уборку подвала или ремонт соседей, которых затопило после установки клапана.

Обратный клапан вертикальный в многоквартирных домах ставить не стоит

Порядок монтажа арматуры

Установить обратный клапан для канализации своими руками несложно. Инструкция состоит из нескольких простых действий, которые я постарался отразить ниже на фото и видео в этой статье.

Итак, простому домашнему мастеру лучше покупать горизонтальный обратный клапан с функцией ручной блокировки, из ПВХ или полипропилена. Диаметр трубы на инструкцию по монтажу не влияет, обратный клапан 50, 100 и 110 мм устанавливается одинаково

• Первым делом просто соберите все, как должно быть.
• Дальше замеряйте расстояние от клапана, до выпуска в стояк.
• Берете соединительный переходной патрубок подходящего диаметра и отложив на нем нужную длину, отрезаете лишнее.
• После обрезки, края патрубка нужно зачистить ножом от заусенец.

Схема подгонки переходного патрубка

• Теперь находите центральную ось сливной трубы и размечаете на ней 2 точки, на которых будет фиксироваться запорная арматура.
• Перфоратором просверливаете 2 отверстия и вставляете в них пластиковые дюбеля под шпильки хомутов.
• Подбираете шпильки по высоте и вкручиваете поддерживающие хомуты.
• Дальше вставляете во все пазы резиновые прокладки и густо промазываете все стыки герметикам, после чего запорная арматура собирается окончательно.

Монтаж опорных металлических хомутов

Теперь вам остается только соединить систему с канализационным сливом и жестко зафиксировать ее на металлических хомутах.

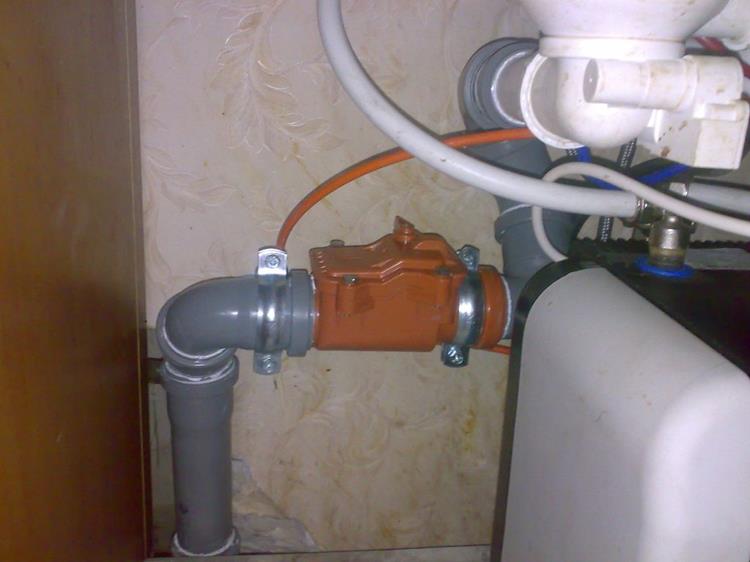

Фиксация запорной арматуры на хомутах

В зависимости от вида стен и размеров арматуры, система может крепиться тремя способами, ниже на фото показан принцип фиксации.

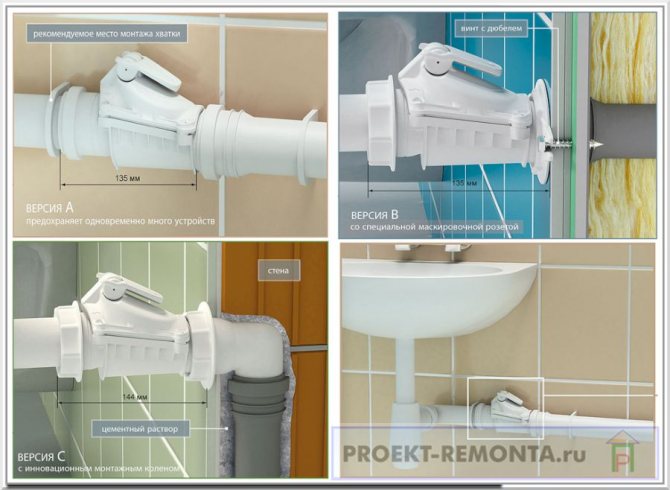

Три вида фиксации арматуры

Возникновение засоров

Перечень причин

• Износ канализационных труб (плохая пропускная способность)
• Попадание крупного мусора
• Жильцы, делающие ремонт, смывают в унитаз отходы стройматериалов.

Что делать?

С какой скоростью работают наши аварийные службы, и говорить не стоит. Пока они доедут, выявят и устранят причину. Все жилище может быть залито нечистотами. Мягко выражаясь – это вызовет дискомфорт.

В своем большинстве принято считать, что виновник крупный мусор, но по факту он только уменьшает пропускную способность, а вот последующие сливы нечистот приводят к окончательной закупорке системы, что и является причиной поднятия столба. Как известно вода всегда найдет дырочку и ей станет первый на пути унитаз.

По той же схеме образуется пробка в неправильно спроектированной и монтированной системе. Достаточно нарушить угол уклона трубы, и скорый засор обеспечен.

Старая система канализации, сама по себе потенциально опасна. Она давно свое отслужила. Внутренний диаметр труб сильно сужен, достаточно целлофанового пакетика, чтобы произошла авария.

В частных домах к подобным переливам может привести не только нарушение эксплуатации канализации, но и резко поднявшийся уровень грунтовых вод.

Виды и принцип работы обратного клапана

Установка обратного клапана на канализацию предусмотрена нормами СНИП для всех многоэтажных зданий. Это обеспечивает эффективную функциональность канализационного трубопровода, избегая зловоний и других «сюрпризов».

Обратный клапан может быть металлическим или пластиковым. Второй вариант, кстати, более популярен.

К тому же, в продаже есть два вида таких изделий:

1. Обратный клапан — служит для создания препятствий противоположному потоку сливного схода .
2. Вакуумный клапан — предназначен для выравнивания давления в канализации. Обычно его устанавливают там, где нарушен уклон укладки трубопровода, и решить проблему без глобальной перестройки системы не получается.

Запорное устройство действует по принципу ниппеля, а именно, даёт сточной жиже пройти в определённом направлении, не давая возможности вернуться назад.

Для предотвращения фекального потопа существует два варианта того, как поставить обратный клапан на канализацию, а именно:

• каждый санузел оборудовать отдельным запорным механизмом;
• на общую трубу поставить один узел с большой пропускной способностью.

Обратите внимание, что первый способ востребован для многоэтажных зданий, ибо, центральный стояк может забиваться в самом низу, что приводит к потопу на первых этажах. Второй способ удобен для частных домостроений. К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше

К тому же, вам следует знать не только о том, как и где установить обратный клапан на канализацию, но и то, что данный элемент может отличаться по своим размерам, например, для установки на главный канализационный стояк выбирается устройство с диаметром 110 мм, а для остальных локаций предпочтительно выбирать диаметры поменьше.

Перед тем, как установить обратный клапан на вашу систему канализации, вы должны представлять устройство и принцип функционирования данного узла.

Из широкого ассортимента обратных клапанов, представленных на современном рынке, мы можем выделить одну общую особенность, на основании которой завязан принцип работы данного устройства. Этой особенностью является конструкция, которая представляет собой:

1. Корпус, похожий на кусок трубы, со съёмной крышкой.
2. Запорная тарелка, прикреплённая к стальной пружине внутри корпуса.
3. Рычаг для ручного открытия и закрытия клапана, находящийся на корпусе.

Сточные воды приподнимают запорную тарелку, двигаясь свободно из квартиры к центральной трубе системы канализации. После того, как слив прекратился, пружина воздействует на тарелку, заставляя её вернуться на своё место, благодаря чему обратный поток становится невозможным. Данный элемент конструкции клапана не только имеет больший диаметр, чем упор, но и укомплектована уплотнителем из резины, что создаёт ещё более надёжную защиту от обратного хода сливов.

Следует упомянуть ещё один вариант исполнения обратного клапана, для которого характерен меньший диаметр. Конструкция такого запорного элемента отличается тем, что приёмный и выпускающий патрубки находятся на разных уровнях. Воздух, находящийся между этими компонентами, давит на мембрану, благодаря чему, эта деталь, загораживая выходной патрубок, препятствует обратному течению стоков. Кроме этого, наличие дополнительного специального вентиля в конструкции позволяет перекрыть трубопровод в затруднительных моментах.

Признаки неполадок в работе канализации

Нарушения в работе канализации можно выявить по характерным признакам.

Такими являются:

• наличие посторонних звуков;
• распространение неприятных запахов.

В домах с давно установленной канализационной сетью необходимо в первую очередь проверить на наличие повреждений все элементы сети. Отклонения в работе новой системы могут свидетельствовать о неправильной ее установке.

Если при осмотре удалось исключить такие причины возможных повреждений, как трещины в трубопроводах, засоры в сточных трубах или вентиляционных каналах, неправильный уклон труб, то причиной проблем, скорее всего, является недостаточный приток воздуха. В таком случае устранить неполадки в системе поможет установка вакуумного клапана.

Причин неправильной работы канализации может быть несколько: засорение в трубах, нарушения правил монтажа, перекрытие жильцами верхних этажей вентиляционного (фанового стояка). Иногда источник неприятностей может выявить лишь специалист

За и против использования вентиляционного клапана

Чтобы газы, пары и запахи из системы трубопровода не попадали в дом, предусматривают вентиляцию, которая будет способствовать их выводу из системы.

Принцип вентилирования основывается на притоке воздуха из вентиляционной трубы септика, прохождение воздушных потоков через наружные и внутренние канализационные сети и выход их через вентиляционный канал, выведенный на крышу.

Так, воздух, проходя через септик и систему канализации, увлекает за собой все запахи, выходит вместе с ними через вентиляционный стояк в кровле и затем рассеивается. В случае отсутствия вентиляционной системы неприятный запах и летучие вещества из септика и труб могут попадать в помещение через сорванные гидравлические затворы.

Наличие в здании вентиляционной системы гарантирует отсутствие проникновения в помещения запахов даже при срыве или пересыхании сифонов. Но иногда обустройство фанового канала невозможно или вызывает большие трудности.

Это может происходить из-за особенностей кровельного материала, из-за эксплуатируемой кровли, невозможности расположения выхода вытяжного стояка вдали от балконов, окон, вентиляционных систем. В таком случае вытяжную часть выводят на чердак, а на его верхушке монтируют аэратор.

Выход фанового стояка выводят чаще всего на крышу. Если вентиляция выводится в стену, то расстояние от нее до окон и балконов должно составлять не менее 4 метров. При планировании учитывают также направление ветра, чтобы газы из канализации рассеивались и не попадали через открытые окна и вентиляционные устройства в помещения

Вакуумный клапан не может стать полноценной заменой вентиляционным стоякам, но его применение можно оправдать следующими преимуществами:

• легкая и быстрая установка;
• экономия денежных средств;
• невозможность установки фанового стояка;
• минимизация потерь тепла через вентиляционные стояки;
• улучшение работы канализационной сети и большая свобода при ее планировании.

Проще говоря, вентиляционный клапан решает только одну задачу — предотвращает срыв фанового клапана, тогда как фановый стояк выравнивает давление в сети, а также вентилирует септик и систему внутренней канализации.

В многоэтажных домах вентиляционный стояк не рекомендуется заменять вентиляционным клапаном, так как последний не сможет обеспечить доступ воздуха в необходимых объемах. Здесь аэратор можно устанавливать в качестве дополнительного оборудования для улучшения работы канализации

При устройстве невентилируемой системы или замене вентиляционного стояка на аэратор необходимо правильно рассчитать пропускную способность сети, чтобы исключить возможный срыв сифонов или выхода из строя фановых клапанов.

Следует учитывать также, что в случае, если в здании не проживают круглый год, может случиться, что гидравлические затворы не будут заполнены водой (высохнут) и воздух из канализации будет поступать в помещения, что не случится при устройстве вентилируемого стояка.

Зачем он нужен, какой бывает?

Когда возникает проблема засорения канализационных труб и сетей, жители многоквартирных домов оперативно связываются со специализированной службой. Но как бы быстро они не приехали, нужно поскорее перекрыть источник и воду, чтобы все это «добро» не хлынуло в квартиру, и имущество не было безнадежно испорчено. Именно в таких случаях помогает канализационный клапан.

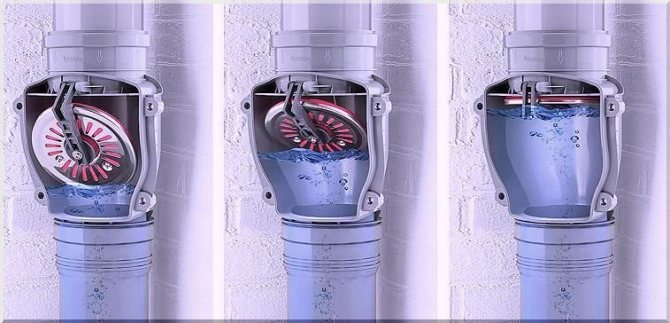

Схема работы клапана сродни ниппелю. То есть в одну сторону стоки идут, а назад вернуться уже не могут. И именно эта закономерность помогает остановить их на пути в квартиру. Диаметр клапана зависти от того, какие трубы установлены в доме. Преимущественно это стандартные 110 мм для стояка, в других местах может быть необходим меньший размер.

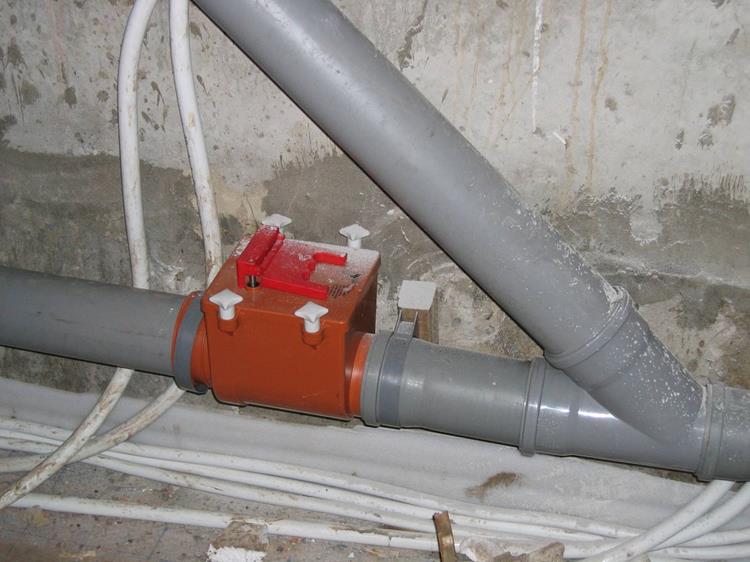

место для установки обратного клапана канализации

Изготавливают клапан из разных материалов: металл, поливинилхлорид, полипропилен. Сегодня металлические клапаны, как и трубы используются редко. Кроме того, металлические клапаны недолговечны и дороги. Для установки внутри помещений применяют полипропиленовые, снаружи – поливинилхлоридные трубы.

Места установки

Устанавливать клапаны можно в одном или в нескольких местах – это зависит от задач, которые они должны выполнять. Один клапан можно вмонтировать на общую трубу канализации, но он должен иметь большую пропускную способность. Множество мелких стоит монтировать на каждый сантехприбор.

Монтаж первого типа возможен только в частных или небольших домах. В многоквартирных такие клапаны не будут иметь должного эффекта. Так как монтаж общего клапана возможен только в подвале, жильцы первых этажей остаются беззащитны при возникновении проблем с канализацией. В таких случаях лучше предусмотреть клапан на каждый прибор или перед стояком.

Также нужно устанавливать подобное устройство в канализациях с обратным уклоном, так как устранить подобную некорректность системы можно только полной ее переделкой.

Виды клапанов

По устройству обратного клапана для канализации отличают межфланцевый, поворотный, шаровой и подъемный клапаны.

Межфланцевый имеет небольшие габариты и вес. В его конструкции отсутствуют фланцы, которые осуществляют соединение клапана с трубопроводом. Когда возникает поломка, в клапане нужно будет заменять не только запорную арматуру, но и участок трубы, на котором она размещена. Такие клапаны могут быть:

• Пружинно-дисковые – в них пропускающая мембрана имеет вид диска, а вместо рычага пружина.
• Двустворчатые – их принцип работы основывается на присутствии в конструкции двустворчатой мембраны. Поворотный клапан еще именуется лепестковым. Роль мембраны отыгрывает золотник/захлопка, они приводятся в действие рычагом. Такие клапаны могут быть:
• Простые. Используются в системах с невысоким давлением и таким же проходом жидкостей. Когда золотник возвращается на место, происходит гидравлический удар – это может вывести из строя не только клапан, но и всю канализационную систему.
• Безударные. Такой тип дает возможность плавного возвращения золотника в исходную позицию после того, как он пропустил воду.

Шаровые клапаны преимущественно используют в системах, где имеется малый диаметр труб. Роль мембраны выполняет металлический шар, рычаг – это пружина. Этот тип самый часто используемый и надежный. Его монтаж осуществляется методом врезывания в систему, крепится двумя болтами, в случае выхода его из строя можно просто заменить узел.

установка обратного клапана на трубе канализации

Подъемный клапан имеет несколько отличную от других конструкцию. Его мембрана размещена вертикально, и за ее подъем отвечает специальное устройство, которое также расположено в вертикальной позиции

У данного типа есть важное преимущество – клапан можно ремонтировать без отключения от сети. Но в то же время недостаток подверженности частому засорению ставит под вопросом рациональность его использования

Подъемные клапаны классифицируются на:

• Клапаны, которые ввариваются в канализацию.
• Те, которые крепятся к трубам с использованием фланцев.
• Резьбовое соединение.
• Межфланцевые, они зажимаются между трубами.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Решает ли установка вакуумного клапана все проблемы?

Увы, нет, конечно.

Вернемся опять к фановой трубе, сделанной по всем правилам. Она выполняет не только функцию выравнивания давления внутри системы, но и обеспечивает эффективную вентиляцию. Ее установка настоятельно рекомендуется в следующих случаях?

• Если дом имеет более двух уровней (этажей) с установленной сантехникой и проведенной по всем этим уровням канализацией.
• Если по каким-то соображениям пришлось монтировать стояк из трубы 50 мм.
• Если в доме имеется крупный резервуар, нечто вроде банного бассейна, который приходится периодически опорожнять.
• Если септик расположен близко к дому, и от него доносится неприятный запах в жилую зону.

То есть в таких ситуациях необходимость фановой трубы, по идее, даже не должна обсуждаться.

Иногда владельцев жилья начинает «грызть соблазн» — не заморачиваться с проводкой трубы через кровлю. То есть ограничиться именно установкой в верхней точке вакуумного клапана. Надо сказать сразу – это не лучший вариант.

Аэратор должен рассматриваться как вынужденная мера, когда вывод фановой трубы невозможен в принципе. Или же – для упрощения и удешевления общей схемы с несколькими стояками. Нет нужды выводить их через крышу на улицу все – достаточно будет одной фановой трубы, а на остальных стояках вполне достаточно и качественных клапанов в верхней точке в помещениях. То есть вентиляция обеспечиваться будет – и с разрежением тоже вопрос решается.

Вот один из приемлемых вариантов решения проблемы: несколько стояков, из которых один переходит в фановую трубу, а остальные в верхней своей точке оснащаются вакуумными клапанами.

Неужели вентиляция канализационных труб настолько важна?

• Во-первых, при разложении органики выделяются и крайне опасные для здоровья человека газы. И отравления такими продуктами, в том числе со смертельным исходом – вовсе не такая редкость. Лучше, чтобы они не концентрировались, а своевременно выходили в атмосферу.
• Во-вторых, есть еще один «подводный камень». Если вентиляционной циркуляции воздуха в трубах нет, то скопищу зловонных газов деваться некуда, и оно рано или поздно просочится и в помещения. Простой пример – семья, побыв за городом выходные, на неделю уехала «на зимние квартиры». За это время банально высохла (испарилась) вода из какого-то самого маленького сифона (скажем трап в душевой или сифон под ванной). И любимая дача встречает своих хозяев диким зловонием в комнатах, так как скопившиеся в высокой концентрации газы из канализации хлынули наружу.

А с фановой трубой таких масштабных неприятностей можно избежать.

*  *  *  *  *  *  *

Вывод: вакуумный клапан — очень полезный элемент системы канализации, который позволяет в ряде случаев значительно упростить схему, избежать срывов водяных затворов на длинных горизонтальных и других проблемных участках. Но рассматривать его, как полноценную замену фановой трубе – недопустимо!

Причина – он не обеспечивает необходимой вентиляции канализационной разводки. А без этого говорить о полноценности создаваемой системы — все же будет преувеличением.
