Обратный клапан для вентиляционной решетки
Содержание:
- Конструкция
- Виды клапанов и принцип функционирования
- Пошаговая инструкция по монтажу
- Рейтинг качественных моделей с решетками
- Устройство и принцип работы
- Лучшие модели вытяжных вентиляторов
- Конструктивное исполнение обратного клапана
- Самостоятельное изготовление
- Применение
- Особенности конструкции различных типов клапанов
- Разновидности клапанов по принципу действия
Конструкция
Для установки в бытовых системах применяются три основных вида конструкции клапанов. Основным элементом конструкции выступает заслонка, которая и перекрывает сечение воздуховода.
Это основная часть любого обратного клапана. В зависимости от конструкции заслонки устройство может быть:
- мембранного типа;
- дискового типа;
- двухстворчатое — с моделью клапана «бабочка».
Мембранная конструкция предусматривает герметизацию рабочего прохода при помощи гибкой пластины, которая прижимается к корпусу клапана при движении воздуха в одном направлении, и создание промежутка для его прохода при напоре с другой.
В качестве мембраны может быть использована резина, гибкий пластик или отрезок пленки. Мембранные конструкции самые простые и дешевые.
Затворы дискового типа устанавливаются в корпусе на оси таким образом, чтобы при отсутствии движения воздуха полностью перекрывать просвет воздуховода. При создании воздушного потока в нужном направлении заслонка просто откланяется и пропускает воздух.
Как только поток прекращает воздействие на заслонку, она возвращается в свое нормальное состояние и блокирует проход. А при обратной тяге диск плотно прижимается к корпусу и под действием давления воздуха просто закупоривает трубу.
Модель «бабочка» имеет рабочий орган из двух одинаковых половинок, установленных на оси перпендикулярно направлению движения потока. На оси также установлена пружина, которая прижимает створки к корпусу.
Усилия пружины достаточно, чтобы не давать «крыльям» сложиться. Однако при включении вентилятора воздух преодолевает это усилие, и створки открываются для пропуска воздуха.
Корпуса обычно изготавливаются двух видов – круглого и квадратного сечения для дисковых типов и моделей с «бабочкой», а вот для мембранных моделей иногда корпусом служит вентиляционная решетка или корпус вентилятора.
Для промышленных систем часто применяют клапаны, в которых заслонки имеют вид жалюзи.
В зависимости от материала изготовления воздуховодов выбирается и материал устройства.
Довольно часто для того, чтобы клапан служил долго, его покрывают специальными антистатическими составами, которые на долгое время предотвращают притягивание частиц пыли.
В конструкции многих моделей применяются уплотнители из силикона или мягкой резины. Использование уплотнителей дает гарантию, что заслонка будет надежно прилегать к корпусу и не пропускать воздух.
Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Пошаговая инструкция по монтажу
Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.
Перед установкой решетки нужно выполнить следующие действия:
- Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
- Сопоставить размеры изделия с формой вентиляционного канала.
- Укрепить дополнительно на стене площадь, прилегающую к отверстию.
- Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
- Просверлить отверстия под дюбели и установить их.
Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.
Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.
Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем
Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.
Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.
Такой метод крепления отличается надежностью, саморезов при этом не видно.
Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины
Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.
Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.
После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.
Рейтинг качественных моделей с решетками
Решетка с клапаном от ООО «Ревиззона»
Классическое устройство, которое предназначено для установки в жилых и офисных помещениях. Работа полностью бесшумная. Главная особенность конструкции – плотное прилегание к стенкам, отчего пользоваться герметиком необязательно.
Решетка с клапаном от ООО «Ревиззона»
Достоинства:
- Красивый внешний вид;
- Хорошая вентиляция;
- Плотного прилегание;
- Пропускная способность;
- Простой монтаж.
Недостатки:
AURAMAX С 5S С
Красивое современное изделие, предназначенное для установки в жилых помещениях. Конструкция предусматривает наличие вентилятора и обратного клапана, что повышает эффективность в разы и устраняет даже незначительные запахи. Продукт изготавливается из пластика. Обеспечивает плотное прилегание к стене.
Средняя цена – 1 600 рублей.
клапан AURAMAX С 5S С
Достоинства:
- Вентилятор и обратный клапан;
- Эффективность;
- Долговечность;
- Плотное прилегание к стене.
Недостатки:
Вентиляционная решетка из ABS компании Ревиззона
Отличный продукт, который очистит воздух и украсит помещение. Решетка оснащена обратным клапаном, который срабатывает при малейшем колебании воздуха. Монтаж не занимает много времени и может проводиться обычным человеком.
Вентиляционная решетка из ABS компании Ревиззона
Достоинства:
- Высокий срок службы;
- Быстро срабатывает;
- Удаляет лишние запахи;
- Не шумит.
Недостатки:
Устройство и принцип работы
Современные 100 мм вентиляторы функционируют очень тихо. Это достигается благодаря особенностям конструкции. Двигатель соединяется с корпусом посредством специализированных, гасящих вибрацию резиновых втулок. Благодаря этому достигается отсутствие резонирования, а шумность снижается. Подшипники в двигателе обрабатываются особой смазкой, которую нет необходимости менять в течение всего срока службы вентилятора, а точность выполнения смежных деталей обеспечивает отсутствие шума от движения вала. Корпус современных изделий выполняется из АБС пластика, который отличается высокой прочностью. К тому же устройство настроено на определенную вибрационную нагрузку, детали не разбалтываются в течение как минимум 3-4 лет.
Для благоустроенных домов с большим количеством жильцов актуально наличие в вентиляторе обратного клапана. Он не позволяет двигаться потокам воздуха внутрь помещения, когда вентилятор находится в выключенном состоянии. Клапан эффективно защищает от пыли, мусора и запахов. Особенно это актуально при курящих в своей квартире соседях. С таким вентилятором табачный дым не проникнет. Клапан работает по следующему принципу:
- при включении устройства створка открывается;
- когда прибор отключен, створка возвращается в первоначальное, закрытое положение.
Лучшие модели вытяжных вентиляторов
Выбрать вентилятор можно, не только рассчитав все характеристики самостоятельно, но и ориентируясь на подборку наиболее интересных и практичных моделей.
ERA FAVORITE 4C-01 16 Вт
Этот прибор российского производства имеет отличные показатели по производительности и шуму.
ERA FAVORITE 4C-01 16 Вт
Корпус из ABS-пластика устойчив к воздействию УФ и герметичен благодаря резиновым прокладкам по периметру, внутренние компоненты защищены от влаги и пыли. ERA FAVORITE 4C-01 имеет двухстворчатый клапан, который не пустит воздух в обратном направлении, против хода вентилятора. Таким образом, запахи из вентиляционной шахты не проникнут в помещение. Двигатель прибора защищен от перегрева предохранителями. По своим параметрам прибор отлично вписывается в небольшие помещения. Монтируется накладным способом.
Soler & Palau SILENT-100 CZ DESIGN
Стильный, продуманный до мелочей вентилятор от ведущего испанского бренда. Его корпус абсолютно герметичен, внешняя панель плоская, что упрощает уход за прибором. Устройство может бесперебойно работать в помещении с температурой до +40 °C. Двигатель установлен в корпус с помощью резинометаллических втулок. Они поглощают часть вибронагрузки, делая работу вентилятора практически бесшумной. Клапан предотвращает возврат воздуха извне на 100%.
Soler & Palau SILENT-100 CZ DESIGN
AURA DiCiTi 4C MR
Благодаря дополнительным прорезиненным прокладкам AURA DiCiTi 4C MR работает очень тихо. Корпус прибора с их помощью становится герметичным. Двигатель надежный, не нуждается в каком-то дополнительном обслуживании и имеет оптимальную производительность для работы в бытовых санузлах.
AURA DiCiTi 4C MR
Этот вентилятор оснащен «умным» таймером Fusion Logic, который можно программировать в соответствии с нуждами конкретного потребителя. Это приятная функция позволяет организовать работу прибора так, чтобы выжать из него максимальную эффективность при минимальных расходах электроэнергии.
Конструктивное исполнение обратного клапана
В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .
При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.
Обратный клапан, естестваная вентиляция
Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.
Самостоятельное изготовление
Следует сразу отметить, что самодельная конструкция не может быть надежнее заводской. Средняя стоимость обратного клапана для стального трубопровода составит 350 рублей, для пластикового – 320 рублей. Если же желание сделать его своими руками связано с нестандартной конфигурацией магистрали – нужно выбрать оптимальную схему.
Для этого потребуется выполнить такие действия:
- Приобрести патрубок, размер которого соответствует диаметру или сечению вентиляции. Он должен иметь монтажный раструб для установки в трубопровод.
- Из пластикового листа вырезать диск, диаметр которого меньше размера магистрали на 0,5-1 мм.
- С помощью клея или паяльника прикрепить петли из толстой проволоки.
- Взять железный штифт и закрепить его в центральной части патрубка.
- Установить на штифт пластиковый диск, закрепи его на петлях. Он должен сохранять подвижность.
- Припаять ограничители открывания на внутреннюю поверхность трубы. Они должны останавливать движение диска для перекрытия магистрали во время появления обратной тяги.
Подобная технология позволяет сделать предохраняющее устройство для любых систем вентиляции.
В видеоматериале показан простой пример изготовления обратного воздушного клапана из подручных средств:
Применение
Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.
Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.
Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

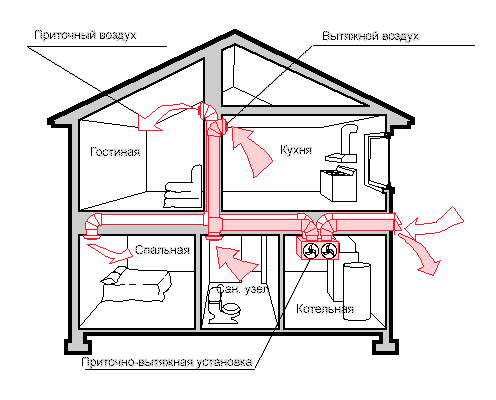

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.
Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.
Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.
При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.
Вентиляция естественного типа
Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.
Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.
Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.
Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.
Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.
Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.
Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).
Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.
Принудительная вентиляция
Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.
Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.
Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.
Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.
Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.
Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.
Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».
Особенности конструкции различных типов клапанов
Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.
Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.
Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.
Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.
Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.
На что обратить внимание при выборе
Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.
Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.
Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.
При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы
Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.
Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:
- тип сечения;
- размеры клапана;
- используемый материал;
- конструкция;
- целевое назначение;
- марка производителя.
Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.
Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
Разновидности клапанов по принципу действия
Существуют как минимум три вида клапанов:
- Управляемого типа (с помощью электричества или в ручном режиме).
- Самозакрывающегося типа (с помощью пружины).
- Пассивного типа (изменяющие свое положение в зависимости от прямого или обратного хода).
В бытовом плане чаще всего применяют вентилятор вытяжной для ванной с обратным клапаном самозакрывающегося типа.
На открывание механизма, вентилятор затрачивает энергию, вследствие этого КПД системы уменьшается. При всем том, как только срабатывает стопор у лопастей, благодаря действию пружины обратный клапан закрывается. Это обстоятельство гарантирует безупречную герметизацию. Однако неприятные запахи от соседей не проникнут в квартиру.

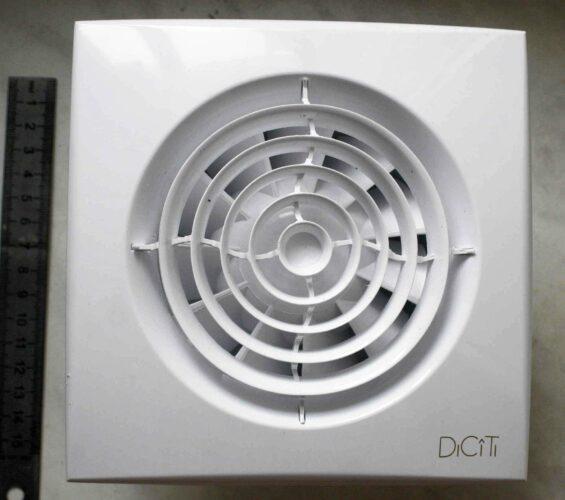

Внешний вид вентилятора с обратным клапаном
Необходимо понимать, что механизм увеличивает степень шума вентилятора. Работа каждого мотора громче при увеличении сопротивления.
И немного информации об иных видах клапанов. Механизмы клапанов, управляемые электричеством, – прекрасный выход, если необходима полная автоматизация крупного здания. При таком типе механизма можно оборудовать их индикаторами углового состояния заслонки и на расстоянии наблюдать за удаленными заводскими или складскими участками. Такой вариант самый подходящий для того, чтобы следить за уровнем влаги, затхлости или плесени. Для того чтобы осадки не проникали снаружи, помещение не заполнялось холодом, который бы обязательно способствовал образованию конденсата.
В помещениях, где в основу будет положена земная сила тяжести, можно использовать третью разновидность пассивного типа обратных клапанов. Гравитационные свойства способствуют захлопыванию створок. Подобные конструкции также подходят для кухонных помещений, но не столь популярны.
Такое устройство используют в быту.
Так, промышленные модификации вентиляторов RSK компании Shuft оборудованы двумя подпружиненными створками, расположение которых ориентировано на диаметральную ось.
Внешний вид обратного клапана
Каждая створка – это полуокружность с общим ровным краем. С помощью пружины система возвращается в захлопнутое положение при отключенном вентиляторе. В распахнутом виде обе створки располагаются прямо по центру, на одной параллели с осью воздуховода. На интернет-страницах производителей не указано размеров, однако, внешне устройство довольно громоздкое. Используемый материал для изготовления ─ оцинкованное железо.

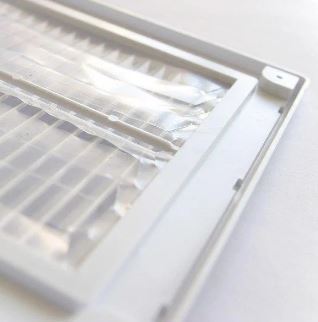

Самый необычный внешний вид у лепестковых канальных клапанов, которые представляют собой ворота, встраиваемые в стальной воздуховод. Применяют в производственных помещениях для предотвращения попадания осадков и холода.
Лепестковый клапан вентилятора
Лепестковый клапан тюльпан иначе называется инерционной решеткой. Большинство из нас встречали что-то аналогичное на своей кухне.
Вентилятор вытяжной с обратным клапаном бывает по сечению круглым и прямоугольным. Широко известным видом является круглый клапан «бабочка». По внешнему виду выглядят как два лепестка, на оси которых сечение клапана разделяется пополам. Из-за лепестков воздух может двигаться только в одну сторону. Лепестки закрываются, когда поток воздуха начинает двигаться в обратном направлении.
