Обратный клапан на воду
Содержание:
- Регулирующие (запорно-регулирующие) клапаны отопления
- Типы разводки однотрубной системы
- Увеличение температур
- Устройство клапанов разных типов
- Обязательно ли ставить: требования закона
- Рекомендации по выбору
- Клапан обратный пружинный муфтовый: виды по материалу
- Принцип работы обратного клапана
- Материалы, маркировка, размеры
- Популярные шаровые модели
- Рекомендации по выбору воздушного клапана
- Трубы для систем с естественной циркуляцией
Регулирующие (запорно-регулирующие) клапаны отопления
Регулирующие и запорно-регулирующие клапаны отопления осуществляют систематическое изменение потока теплоносителя, от максимума до минимума, при открытом и закрытом положении клапана. Отсечные или запорные клапана управляют теплоносителем дискретно при полностью открытом или полностью закрытом положении затвора. В состав регулирующего клапана входят три основные блока: корпус, дроссельный узел и привод клапана. Запирающим и регулирующим элементом клапана является дроссельный узел
При выборе втулки, седла, плунжера следует обращать внимание на условия эксплуатации клапана. Учитывается среда и ее температура, наличие примесей, пропускная способность
Основным и важным значением в работе клапана является правильное направление подачи рабочей среды. Обычно оно промаркировано стрелкой на рабочей поверхности корпуса.
Типы разводки однотрубной системы
В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.
Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.
Для протяженных систем такая разводка не подходит. ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.
Горизонтальная разводка
Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».
Вертикальная разводка
Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.
Видео: однотрубная система отопления
Увеличение температур
Другой фактор заключается в разнице между плотностью холодной и горячей воды. Отметим следующий факт – отопление с естественной циркуляцией относится к саморегулирующемуся типу. Таким образом, если увеличить температуру нагрева воды, то меняется ее расход и становится выше циркуляционный напор.
Сильный прогрев жидкости в немалой степени способствует более быстрой циркуляции. Но так происходит только в холодном помещении: когда температура воздуха в них достигнет определённой отметки, батареи будут остывать гораздо медленнее.
Плотность, как прогретой в котле, так и уже попавшей в радиаторы воды практически сравняется. Напор снизится, быстрое обращение воды сменится размеренной циркуляцией внутри системы.
Как только температура помещений частного дома вновь опустится до определённого уровня, это послужит сигналом для увеличения напора. Система попытается выровнять температурные условия. Для этого придётся заново запустить процесс быстрой циркуляции. Отсюда и происходит способность к самостоятельной регуляции.
Вкратце правило следующее – одномоментная смена температуры и объёма воды позволяет получить нужную тепловую отдачу от батарей для отопления помещений.
Как результат, поддерживаются комфортные температурные условия.
Устройство клапанов разных типов
Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен
Выбирая подходящую модель, следует на это обращать внимание в первую очередь
Устройство изделия изнутри
Клапан обратный пружинный муфтовый
У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.
Устройство пружинного муфтового изделия
Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.
Двухстворчатый диск муфтового изделия
Поворотный (лепестковый)
Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.
Поворотная модель
Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.
Фазы образования гидравлического удара
Поворотные обратные клапаны бывают:
- простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
- безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

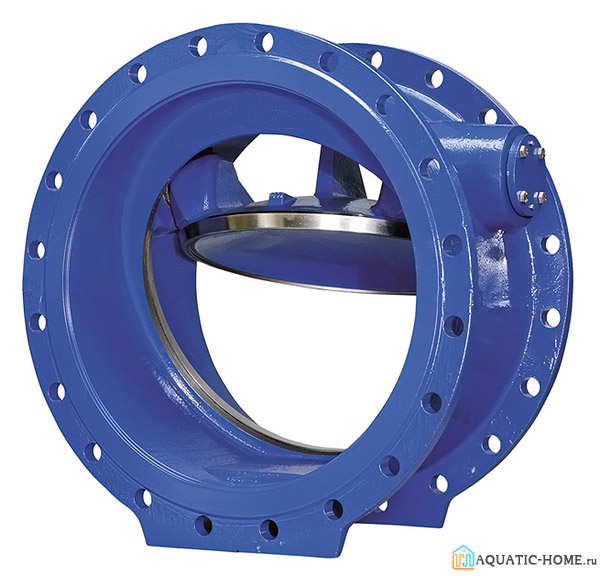

Поворотное устройство большого диаметра
Шаровая модель
Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.
Принцип работы шарового клапана
Изделие подъемного типа
Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.
Устройство подъемного обратного клапана
Обратные клапаны для погружных насосов
При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности
Изделие для погружного насоса
Обязательно ли ставить: требования закона
В сети на тематических форумах ведутся дискуссии о необходимости выполнения требований управляющих компаний по установке приборов учёта и сопутствующей арматуры.
Путаница вызвана тем, что доступно к ознакомлению три документа:
- СНиП 2.04.01-85;
- СП 30.13330.2012;
- СП 30.13330.2016.
Документы называются одинаково: «Внутренний водопровод и канализация зданий». Несмотря на похожесть, при внимательном прочтении можно увидеть различия в вопросе, касающемся установки обратных клапанов. Кроме того, комментаторы не всегда понимают о какой аппаратуре идёт речь.
На сегодняшний день при обустройстве водопровода действует Свод Правил (СП) 30.13330.2016.
В п.1.1. прямо указано, для каких объектов и когда требования применимы, а именно:
- на проектирование внутреннего водопровода на вновь строящихся объектах;
- на проектирование сетей реконструируемых объектов.
К объектам относят общественные здания высотой до 55 и жилые не выше 75 метров. Не предусматривает прямого указания на обязанность собственника установить прибор и Постановление Правительства № 354 «О предоставлении коммунальных услуг…».
Где устанавливают?
О составе оборудования, которое монтируют во внутренних сетях водопроводов говорит Раздел 7 СП 13. 30.13330.2016. Управляющие компании часто ссылаются на п.7.1.4, перечисляющий все приборы, которые могут использоваться.
Дальнейшие же пункты документа перечисляют точные места монтажа. Именно пункт 7.1.9 посвящён обратным клапанам, которые устанавливают:
- на водопроводах, подающих жидкость к групповым смесителям;
- на циркуляционном водопроводе.
Смесители, стоящие в квартирах, даже при большом их количестве к групповым не относятся. В групповых приборах холодная и горячая вода смешивается до нужной температуры в отдельной ёмкости и только потом подаётся в кран.
Циркуляционные водопроводы горячей воды относятся к общедомовому имуществу, поэтому и этим пунктам обосновать обязанность установки обратного клапана в квартирах не получится.
Пункт 7.2.1. предусматривает совместно со счётчиком установку обратных клапанов на подающем и циркуляционном водопроводе. Но при внимательном прочтении пункта целиком, становится понятно, что требования предъявляются к вводам в здание, а не для отдельно взятой квартиры.
На основании чего могут потребовать монтаж?
Единственным пунктом СП 13.13330.2016, на основании которого могут потребовать и добиться установки обратных клапанов, является требования п. 7.2.11.
Там сказано, что использование счётчиков в комплектах со встроенным обратным клапаном, а также установка дополнительной защиты от манипулирования с показаниями может быть осуществлено по требованию снабжающей организации.
Важными в пункте являются два условия:
- организация должна отпускать воду непосредственно абоненту;
- требования должны быть согласованы с органами местного самоуправления.
В каждом конкретном случае необходимо ознакомиться с местным законодательством, чтобы принять решение стоит или нет бороться с поставщиком из-за «лишнего» прибора.
В Москве, например, порядок оплаты приборов и монтажа определён отдельным Законом №35 от 5.07.2006. Судебные процессы, в той или иной мере рассматривающие необходимость обратных клапанов — не редкость.
Например, можно посмотреть Апелляционное определение № 12-27/2014 от 12 августа 2014 г. по делу № 12-27/2014, в котором судья чётко указал, о незаконности требования снабжающей организации об установке оборудования.
Что может предпринять снабжающая организация?
Узел учёта следует оборудовать согласно техническим условиям и проекта, в котором будет предусмотрен обратный клапан. Кроме вновь проектируемых и реконструируемых объектов, в перечень может попасть любая квартира.
В Постановлении Правительства N 776 от 4.09.2013 «Об утверждении правил коммерческого учёта…» есть п.49, согласно которого узел учёта может быть признан вышедшим из строя.
Например, в таких:
- счётчик перестал отображать показания;
- есть признаки несанкционированного вмешательства в работу приборов учёта;
- нарушены пломбы;
- механическое повреждение приборов и т. д.
В случае если узел признан вышедшим из строя, для ввода его в эксплуатацию необходимо получить новые техусловия и изготовить проект, в котором снабжающая организация имеет право указать обратный клапан.
Рекомендации по выбору
В продаже можно встретить столько типов, видов и разновидностей клапанов, что можно встать в ступор: что купить? Определиться поможет знание критериев выбора:
- по форме и размерам устройство должно свободно входить в имеющееся вентиляционное отверстие (канал). Поэтому, перед походом в торговую точку необходимо провести соответствующие измерения вытяжки: определить диаметр, если канал круглый, и ширину с высотой, если прямоугольный или квадратный;
- материалу, из которого изготовлены приборы. Для бытовых нужд оптимальный вариант — пластик. Металл покупается только в двух случаях: стоит мембрана или заслонка с электроприводом или ручным управлением;
- для естественной вытяжной вентиляции нужны заслонки, открывающиеся под слабым напором воздуха: мембранные или гравитационные с одним лепестком;
- при слабой тяге эффективный воздухообмен возможен только при наличии принудительной вентиляции. Вентилятор можно поставить, как на приток — избыточное давление в частном доме или квартире будет стравливаться в вытяжной короб, так и на вытяжку. Но при втором варианте нужно, во-первых, в обязательном порядке поставить на других вытяжных окнах запорные клапаны, во-вторых, уточнить у управляющей компании возможности шахты, чтобы не создать избыточный объем воздушного потока — окажется в квартирах, расположенных выше. Например, если установить обратный клапан с электроприводом для вентиляции на кухне, то возрастает вероятность попадания в туалет и ванную комнату обратного потока не только с вентиляционной шахты, но и отработанного кухонного воздуха собственной квартиры;
- пропускная способность клапана (обозначается Kvs, измеряется м3/час) должна быть:
- для кухни — 60-90 м3/час;
- ванной комнаты — 25 м3/час;
- туалета — 25 м3/час;
- совмещенного санузла — 50 м3/час. Данные по объему пропускаемого воздуха при естественной тяге указываются в паспорте.
место установки — многие устройства в условиях отрицательных температур не работают, например, «бабочки».
Клапан обратный пружинный муфтовый: виды по материалу
Изделия могут производиться из разных материалов:
Латунь – наиболее популярный материал. Он не ржавеет, прост в обслуживании, хорошо подходит ко всем типам труб.
Латунный корпус клапана
Чугунные корпуса можно встретить значительно реже. Этот материал подвергается коррозии, на нем довольно быстро скапливаются различные отложения. Обычно чугунные изделия применяют на трубах большого диаметра, и в быту их не используют.

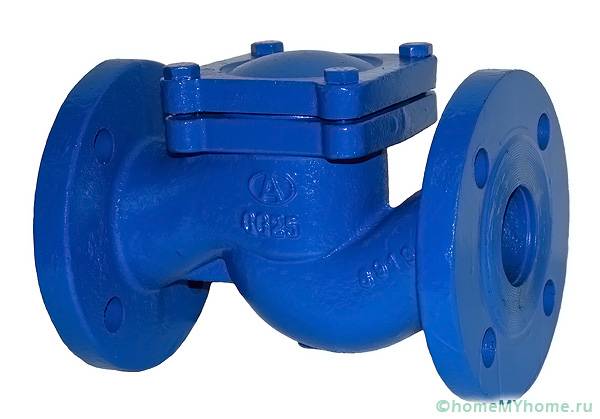

Чугунный корпус
Нержавеющая сталь. Она является самым надежным, но и самым дорогим материалом: элементы из нее прослужат значительно дольше любых других. Они не боятся коррозии и воздействия разнообразных веществ, на корпусе не скапливаются отложения.
Корпус из нержавейки
Комбинированные: корпус такого изделия может быть из разных материалов, например, сочетать латунь и нержавеющую сталь. Затвор любого устройства чаще всего из пластика.
Универсальное приспособление обратного типа с сетчатым фильтром
Отличия по способу крепления
Большинство устройств крепится посредством муфты. Для этого требуется два перехода с резьбой, которые подбираются по размеру трубопровода. Могут быть использованы и крепления фланцевого типа. Чаще всего их имеют чугунные элементы большого диаметра. Такие фланцы стягиваются болтами. Этот вид фиксации также актуален для небольших изделий, когда на трубе нет места для иного крепления.
Фланцевое соединение – один из лучших вариантов
Пружинный обратный муфтовый клапан является наиболее часто применимым. Его используют в квартирах для установки на трубопровод, водонагреватель, такие изделия устанавливают после счетчика, что не позволяет ему крутиться в другую сторону. Устройства такого типа не дают опорожниться трубам, если происходит слив воды в стояке.
Устройство пружинного механизма: он состоит из латунного корпуса, который разбирается на две части. Между половинками размещают подвижный золотник. Он обычно из пластика. В движение такой золотник приводится напором воды и пружиной.

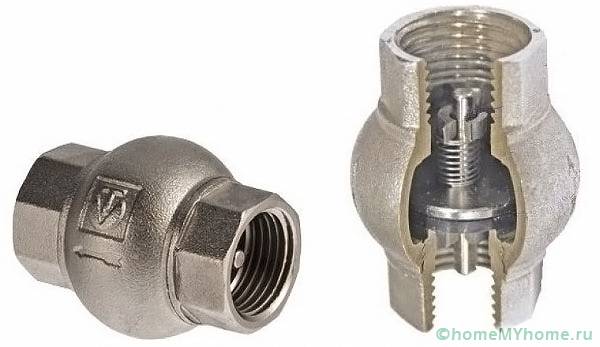

Пружинные элементы: корпус и внутренняя часть
Статья по теме:
Принцип работы обратного клапана
Принцип работы устройства таков:
Он достаточно прост и заключается в следующем.
- Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
- После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
- Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.
- Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.
При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:
Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:
- рабочее, пробное и номинальное давление закрытия;
- диаметр посадочной части;
- условная пропускная способность;
- класс герметичности.
Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.
Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм.
Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.
Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25-0,5 Атм.
В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.
Материалы, маркировка, размеры
Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.
Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.
Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала
Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.
Что указывается в маркировке
Несколько слов о маркировке обратного клапана. В ней указывается:
- Тип
- Условный проход
- Условное давление
-
ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.
Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.
Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.
На что еще обратить внимание
С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.
Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.
Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки
Не забывайте про стрелку, которая указывает направление движения воды.
Размеры обратных клапанов на воду
Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.
Каждая фирма выпускает обратные клапаны для воды нескольких размеров
Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.
И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно
Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.
Как проверить
Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.
Как проверить обратный клапан: дунуть в него и проверить гладкость
Популярные шаровые модели
Ряд приборов, использующих для затвора жидкости металлический шарик и имеющих невысокую стоимость.
Tim JH-1014
Характеристики:
- материал корпуса и запирающей конструкции – латунь;
- предельная температура – 130 °C;
- тип подключения – муфтовый (BP/BP);
- цена – 660 р.
Клапан для применения в монтаже горячего и холодного водоснабжения, отопления, передачи сжатого воздуха, газов и жидкостей, не взаимодействующих с материалом изделия. У модели отсутствуют трущиеся поверхности, она может крепиться в любом положении без изменения характеристик.
Сферическая камера способствует увеличению пропускной способности по сравнению с цилиндрическими аналогами. Рабочее давление клапана – от 0,05 бара.
1″ ALTSTREAM
Характеристики:
- вид резьбы – 1″;
- интервал температур – от -20 °C до 150 °C;
- герметичность запирающего элемента – класс А;
- материал – латунь;
- тип проточности – полнопроходной;
- цена – 400 р.
Шаровая конструкция используется для запирания систем трубопроводов хозяйственного и питьевого назначения, отопления, подачи горячей воды, сжатого воздуха. Срок эксплуатации изделия составляет 30 лет, есть возможность ремонта. Минимальный ресурс выработки 25 тыс. циклов.
Рекомендации по выбору воздушного клапана
Теоретически во всех необходимых местах можно ставить автоматический клапан для выпуска воздуха. Но на практике сфера применения автоматов ограничена по многим соображениям. Например, устройство крана Маевского проще и не имеет движущихся частей, поэтому он надежнее. Ручной кран представляет собой цилиндрический корпус из водопроводной латуни с наружной резьбой. Внутри корпуса проделано сквозное отверстие, проход в котором перекрывает винт с коническим окончанием.
От основного отверстия, расположенного по центру, отходит круглый калиброванный канал. При выкручивании винта между этими двумя каналами появляется сообщение, благодаря чему воздух покидает систему. Во время эксплуатации винт полностью закручен, а чтобы сбросить газы из системы, достаточно открутить его на пару оборотов отверткой или даже рукой.
В свою очередь, автоматический воздушный клапан – это полый цилиндр, внутри которого находится пластмассовый поплавок. Рабочее положение устройства – вертикальное, внутренняя камера заполнена теплоносителем, поступающим через нижнее отверстие под воздействием давления в системе. Поплавок механически прикреплен к игольчатому выпускному клапану посредством рычага. Газы, поступающие из трубопроводов, постепенно вытесняют воду из камеры и поплавок начинает опускаться. Как только жидкость будет полностью вытеснена, рычаг откроет клапан и весь воздух быстро покинет камеру. Последняя тут же снова наполнится теплоносителем.
Внутренние движущиеся части автоматического воздухосбрасывателя постепенно покрываются накипью, а рабочие отверстия заиливаются. Вследствие этого механизм заедает, а газы выходят медленно, через узел с иглой начинает протекать вода. Такой воздуховыпускной клапан проще заменить, чем отремонтировать. Отсюда вывод: автовоздушники ставятся только в тех местах, где без них никак не обойтись. Они подбираются для:
- группы безопасности котла, где температура теплоносителя наиболее высокая;
- высших точек вертикальных стояков, куда поднимаются все газы;
- распределительного коллектора теплых полов, где скапливается воздух из всех греющих контуров;
- петель П-образных компенсаторов из полимерных труб, повернутых кверху.
При выборе устройства следует обратить внимание на 2 параметра: максимальная рабочая температура и давление. Если речь идет о схеме обогрева частного дома высотой до 2 этажей, то в принципе подойдет любой автоматический клапан для спуска воздуха. Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар
Минимальные параметры воздушников, предлагающихся на рынке, следующие: рабочая температура до 110 ºС, диапазон давлений, в котором прибор работает эффективно – от 0.5 до 7 Бар.
В коттеджах повышенной этажности циркуляционные насосы могут развивать более высокое давление, так что при подборе нужно ориентироваться на их показатели. Что касается температуры, то в сетях частных жилищ она редко превышает 95 ºС.
Совет. Специалисты – практики рекомендуют приобретать автовоздушники с выхлопным патрубком, направленным вверх. По отзывам аппарат с боковым выходом начинает протекать гораздо чаще. Кроме того, при установке необходимо строго соблюдать вертикальное положение корпуса.
Ручные воздухоотводчики систем отопления (краны Маевского) наиболее часто принимаются для монтажа на радиаторы. Более того, многие производители секционных и панельных приборов комплектуют свои изделия кранами для удаления газов. При этом воздушники бывают 3 видов по способу откручивания винта:
- традиционные, со шлицами под отвертку;
- со штоком в виде четырехгранника или другой формы под специальный ключ;
- с рукояткой для ручного откручивания без всякого инструмента.
Совет. Третий тип изделий не стоит приобретать для дома, где живут дети дошкольного возраста. Случайное открывание ими крана может привести к серьезным ожогам от горячего теплоносителя.
Трубы для систем с естественной циркуляцией
При подборе диаметра труб играют роль не только размеры системы и количество радиаторов, но и материал, из которого они сделаны, вернее, гладкость стенок. Для гравитационных систем это очень важный параметр. Хуже всего дело обстоит у обычных металлических труб: внутренняя поверхность шероховатая, а после использования она становится еще более неровной из-за процессов коррозии и накопившихся отложений на стенках. Потому такие трубы берут самого большого диаметра.
Стальные трубы через несколько лет могут выглядеть так
Предпочтительнее с этой точки зрения металлопластиковые и армированные полипропиленовые. Но в металлопластиковых используются фитинги, значительно заужающие просвет, что для самотечных систем может стать критичным. Потому более предпочтительными выглядят армированные полипропиленовые. Но они имеют ограничения по температуре теплоносителя: рабочая температура 70 о С, пиковая – 95 о С. У изделий из особого пластика PPS рабочая температура 95 о С, пиковая – до 110 о С. Так что в зависимости от котла и системы в целом можно использовать эти трубы, с условием, что это качественные фирменные изделия, а не подделка. Подробнее о полипропиленовых трубах читайте тут.
Металоопластик и полипропилен также может использоваться для монтажа систем отопления
Но если предполагается установка твердотопливного котла. то никакой полипропилен таких тепловых нагрузок не выдержит. В этом случае или все-таки использовать стальные, или оцинковку и нержавейку на резьбовых соединениях (сварку при монтаже нержавейки не использовать, так как швы очень быстро протекают)
Подойдет и медь (о медных трубах написано тут ), но она также имеет свои особенности и с ней нужно обращаться осторожно: не со всеми теплоносителями она будет нормально себя вести, а уж с алюминиевыми радиаторами ее в одной системе лучше не использовать (они быстро разрушаются)
Особенность систем с естественной циркуляцией – их невозможно рассчитать из-за образования турбулентных потоков, которые расчетам не поддаются. Проектируют их основываясь на опыте и усредненных, опытным путем выведенных, нормах и правилах. В основном действуют правила:
- поднять как можно выше точку разгона;
- не заузить трубы подачи;
- поставить достаточное количество секций радиаторов.
Потом применяют еще одно: от места первого разветвления и каждое последующее ведут трубой меньшего на шаг диаметра. Например, от котла идет 2-х дюймовая труба, далее от первого разветвления 1 ¾, потом 1 ½ и т.д. Отбратку собирают от меньшего диаметра к большему.
Есть еще несколько особенностей монтажа гравитационных систем. Первая – трубы желательно делать под уклоном в 1-5% в зависимости от протяженности трубопровода. В принципе при достаточном перепаде температур и высоты, можно сделать и горизонтальную разводку, главное чтобы не было участков с отрицательным уклоном (наклоненных в обратную сторону), которые из-за образования в них воздушных пробок перекроют движение потока воды.
Самотечная система однотрубная с вертикальной разводкой на два крыла (контура)
Вторая особенность – в самой высокой точке системы нужно установить расширительный бак и/или воздухоотводчик. Расширительный бак может быть открытого типа (система тоже будет открытой) или мембранного (закрытая). При установке открытого отводить воздух нет необходимости он собирается в наивысшей точке – в бачке и выходит в атмосферу. При установке бака мембранного типа требуется также установка автоматического воздухоотводчика. При горизонтальной разводке не помешают краны «маевского» на каждом из радиаторов – с их помощью легче убрать все воздушные пробки в ветке.
