Металлическая обрешетка

Монтаж обрешеточного каркаса для крепления сайдинга

Для того чтобы установить сайдинговые панели на фасад дома необходимо смонтировать специальный каркас, представляющий собой обрешетку, выполненную из бруса или металлических профилей. Но учитывая, что теплопроводность металла и дерева отличается в разы, для деревянных домов применять металлические элементы для обрешетки не рекомендуется, хотя не запрещено.

Но до того как будет закреплен каркас и начнется установка сайдинга на деревянный дом своими руками, необходимо выполнить ветро-, парозащиту, для которой используется специальная мембрана, монтируемая предварительно подготовленными и нарезанными листами способом «внахлест». Причем следует смотреть за тем, чтобы нахлест составлял около 10-15 см.

Также для удобства выполнения монтажных работ все проемы окон, дверей, инженерных сетей освобождаются от пленки уже после того, как будет смонтирована обрешетка – это позволит избежать проблем смещения мембраны и появления зазоров.

Далее, перед тем как сделать обрешетку под сайдинг своими руками, следует правильно выбрать материал для нее. В основном используется пиломатериал в виде бруса с шириной 20-40мм и высотой 40-80 мм. Такой разбег в размерах зависит от того будет ли укладываться теплоизоляционный слой или нет.

Предпочтительно использовать древесину с уровнем влажности не выше естественной, оптимально 15-22%, которую обязательно следует обработать антисептиками и антипиренами.

Так как чаще всего монтаж сайдинга производится в горизонтальном направлении, то и обрешетку следует ориентировать так же. Но в том случае если планируется устанавливать вертикальный сайдинг, то и каркас придется ориентировать по вертикали. Данное правило актуально, если планируется еще и монтаж контробрешетки, которая располагается перпендикулярно направлению сайдинга.

Фиброцементные фасадные панели. — здесь больше полезной информации.

А далее можно приступать к монтажу обрешетки, а для этого необходимо:

• найти самую выступающую точку на поверхности стены и использовать ее в качестве ориентира для определения вертикальных отклонений при установке каркаса;
• первым закрепляется нижний брус, нависающий непосредственно над цоколем, и положение которого корректируется, например, при помощи прокладок из древесины;
• аналогичным способом устанавливается и верхний брус;
• далее – между двумя брусками натягивается шнур или нить, которая и станет ориентиром;
• и заключительный этап – установка промежуточных брусков с заранее заданным шагом, при этом строго контролируется их положение с помощью ориентира и строительного уровня.

Как правило, шаг обрешетки определяется размерами утеплителя, например, если используются плиты 400?600 мм, то рекомендуемый шаг должен составлять около 390 мм, то есть быть немного меньше. В этом случае можно плотно уложить утеплитель, который не потребует дополнительной фиксации, в ином случае следует позаботиться и заранее закрепить специальные кронштейны.

Вас заинтересует эта статья — Облицовка фасада дома: какой материал лучше?

Обязательно, особенно если используется утеплитель на основе минеральной ваты, уложить слой пленки, которая будет защищать материал от намокания.

В том случае если обшивка сайдингом предполагает теплоизоляционный слой необходимо позаботиться о небольшом зазоре для обеспечения естественной вентиляции конструкции.

Достигнуть это можно двумя способами: монтажом обрешетки, для которой применяется брус с толщиной 20-30 мм или использованием пиломатериала, толщина которого на 15-20 мм превышает толщину утеплителя.

Как выбрать нужный материал?

Весь профнастил условно разделяют на несколько классов, которые обозначаются так:

• Н — используется только для несъемных покрытий, перекрытий и опалубки, он считается наиболее подходящим вариантом;
• С — предназначен для стен, его часто используют во время установки заборов;
• НС — комбинированный, его можно применять для ограждений или настила.

Схема укладки листов металлопрофиля.

Очень важно выбрать наиболее подходящую марку. Понятно, что Н считается самым надежным и прочным среди всех, его толщина не слишком большая, есть несколько дополнительных ребер жесткости, а сама гофра достаточно высокая

НС тоже иногда используют для укладки кровли, однако эта разновидность больше подходит для крыш, которые не подвергаются сильным нагрузкам. Стоимость марки Н немного выше, нежели С или НС, однако все расходы быстро оправдываются долговечностью использования.

Профнастил Н может выдерживать просто огромные нагрузки, поэтому возможно увеличить шаг между обрешеточными планками. Получается, что можно использовать меньшее количество крепежа и он гораздо дешевле обойдется.

Говоря о толщине настила, нужно учитывать некоторые моменты. Если у крыши довольно высокий угол ската, тогда ее можно покрывать листами НС, ведь они немного тоньше и стоят гораздо дешевле. Однако, если крыша достаточно пологая, тогда лучше не экономить и не рисковать. При пологом покрытии нагрузка на него значительно увеличивается, поэтому чем большими будут волны и толще профиль, тем безопаснее будет вся конструкция.

Обрешетка под профнастил: выбор и установка

Шаг и размер обрешетки под профнастил

Несмотря на прочность профнастила, свои лучшие качества он показывает, надежно закрепленный на правильно сделанном каркасе или обрешетке. Чем выше профиль листа, тем большие нагрузки он будет в дальнейшем выдерживать.

Каркас-обрешетка — основа любой крыши, для долговечности кровли из профнастила очень важен ее шаг. Если правильно рассчитать расстояние между брусьями, нагрузка на лист распределится равномерно, он не деформируется во время снегопадов и прочих механических воздействий.

Для тонкого профлиста марки С устраивают сплошную обрешетку, где минимальный зазор составляет 10 см. Простым решением является применение листового материала — древесных плит, фанеры. Для прочных листов марки СН и Н можно сделать шаг между брусьями 50-70 см, получится обрешетка разреженная.

Самая прочная, но и самая дорогая кровля получится с использованием листов толщиной 0,6-0,7 мм, чей профиль 3,5 см. Шаг разреженной обрешетки может достигать 1,5 метра. Нагрузка, которую выдержит такое покрытие — до 600 кг на квадратный метр.

Выбор основания для профлиста разных марок:

• Для гофрированного листа марки С20 обрешетка должна быть сплошной
• С35 — шаг не более 30 сантиметров
• С10 — сплошная обрешетка
• С21 — стандартная, с шагом 30 см
• С44 — подходит разреженная основа

Шаг обрешетки в зависимости от вида профнастила

Монтаж обрешетки под профнастил

Если здание будет отапливаться, то поверх стропил укладывают гидроизоляционную мембрану. Пленка раскладывается снизу вверх горизонтальными рядами. Нахлест позволит влаге свободно стекать по ней. На стропилах мембрана фиксируется степлером.

Обрешетка крыши под профнастил монтируется параллельно с фиксацией мембраны.

Чтобы увеличить площадь вентилируемого пространства, нельзя допускать натяжения мембраны, он должна слегка провисать.

На всю длину стропил саморезами закрепляется опорный брус сечением 5х4 см. Можно использовать целый брус, фиксируя его через каждые 40 см или брать более короткие заготовки. Поперечную обрешетку делают из обрезной доски 2,5х15 см. С помощью натянутой лески контролируют, насколько ровно располагаются доски.

Если доски обрешетки приходится сращивать по длине, их стык должен приходиться на стропила, в соседних рядах стыки не должны быть на одном уровне.

Первая и последняя доски ската фиксируются непосредственно на краю стропил. Для тех досок, что будут между ними, выбирается шаг, удобный для фиксации профнастила выбранной марки. Для уверенности, можно пользоваться шаблоном нужной ширины.

Места, где будет люк для вентиляции, дымоход, укрепляют дополнительными досками, к которым прикрепляются уплотняющие фартуки.

Завершив работу с одной стороны кровли, переходят на второй скат. Закрепив обрешетку и мембрану там, последней фиксируют коньковую доску, прикрывающую такой же элемент другого ската. Чтобы правильно выполнить эту операцию, доску другого ската пристругивают рубанком.

Ветровая планка для профнастила на обрешетку должна быть толще остальных элементов обрешетки. Особенность ее крепления в том, что располагаться она должна в торце обрешетки, выступая на высоту кровельного листа.

Схема обрешетки под профнастил

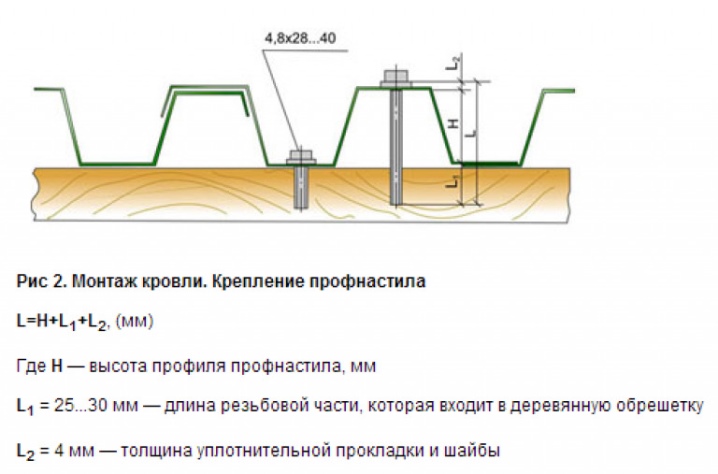

Крепление профнастила на обрешетку

Удобно, когда длина кровельного листа соответствует длине ската крыши.

Заказывая профнастил, надо учитывать длину одного стропила, добавляя 5-7 сантиметров.

Доставленные листы не стаскивают, а снимают с пачки. Поднимать их на кровлю удобно с помощью направляющих брусьев. Монтаж профнастила своими руками начинается с ровной укладки первого листа, который определяет геометрию всей кровли. Выровнять его вдоль фронтона помогут маяки — временные рейки, выступающие вверх за карниз.

Закреплять лист на обрешетке лучше всего саморезами с резиновыми шайбами, места для них можно наметить заранее. Саморез должен мягко прижимать металлический покров, но не деформировать его. Установленный на место металлический лист, соединяется с соседним с помощью заклепок в цвет декоративного покрытия листа.

Если лист нужно подрезать, срез располагается у конька. В сторону карниза поворачивают срез, выполненный на заводе.

Ветровую планку и конек устанавливают сразу, чтобы позднее не пришлось перемещаться по профлисту, рискуя поскользнуться и помять металл. Для фиксации элементов конька используют длинные буры с резиновым уплотнителем. Пройдя через внешнюю волну профнастила, бур закрепляется в деревянном брусе.

Несмотря на прочность, профнастил, изготовленный из тонкого стального проката, нуждается в идеально ровном основании, обеспечивающем равномерное распределение нагрузки. Чем больше шаг обрешетки, тем толще должны быть брус или доска.

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

Деформация покрытия после первого снегопада.

Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

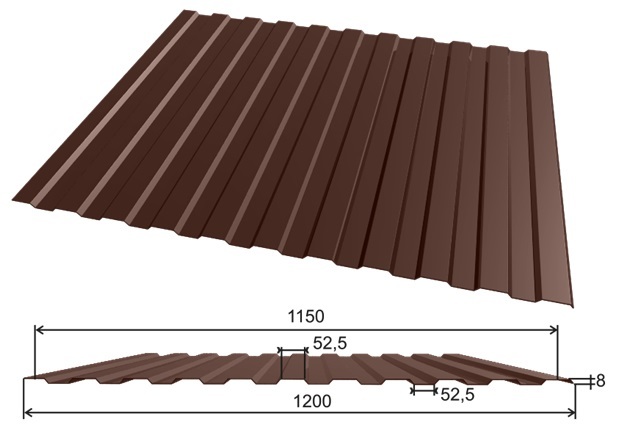

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

Мастер-класс: как изготовить и установить обрешетку

Теперь покажем вам на практике, как сделать обрешетку под профнастил самостоятельно. Существует определенная разница в технологии, если вы строите холодную крышу с чердаком или теплую для мансарды. Так, для холодной крыши достаточно будет уложить плотную ветро-гидроизоляцию и зафиксировать поверх обрешеткой. А для обустройства крыши обычной беседки подходит и вариант попроще:

Для мастерской или небольшой бани обрешетку уже необходимо делать по всем правилам:

Если речь идет об утеплении скатов, такая гидроизоляция должна быть «дышащей». Для этой цели советуют использовать современные супердиффузные подкровельные мембраны, обладающие высокой паропроницаемостью.

Даже если сейчас вы строите именно холодный чердак, поступите именно так. Со временем, когда вы поймете, насколько ценны дополнительные жилые метры, вы захотите сделать чердак жилым, и в таком случае вам остается только утеплить наклонные стены изнутри – и все готово. А вот если на скаты под обрешетку была уложена не дышащая гидроизоляция, работы будет много.

Кроме того, супердиффузионная подкровельная мембрана не требует устройства специального вентиляционного зазора между утеплителем и пленкой, как это необходимо с пленками низкой паропроницаемости

Только будьте внимательны: у мембран с высокой паропроницаемостью есть лицевая и изнаночная стороны, важно их не перепутать

Внешнюю сторону часто делают цветной, с фирменной разметкой. Кроме того, обычно мембрану скручивают в рулоны так, чтобы ее было удобно раскатывать на стропилах. Поэтому первым делом вдоль карнизного свеса прибейте две доски 50х50 (50х100) и 32х50 (32х100) мм, одну на другую, и поверх этих досок уложите гидроизоляцию.

Первый слой мембраны нужно раскатать вдоль свеса крыши так, чтобы край спускался как раз в водосточный желоб. Нахлест полос – 10-15 см, ориентируйтесь на линии, которые отмечены пунктиром на рулоне:

Далее поверх гидроизоляции прибейте спадающие бруски контробрешетки 50х50 мм. Это нужно обязательно сделать! Ведь крыша из профнастила должна быть вентилируемой (помните о конденсате и коррозии), вот как раз эти бруски и создадут вентиляционный зазор.

Закрепите контробрешетку саморезами по дереву или оцинкованным гвоздями. Неоцинкованные метизы не используйте, т.к. из-за коррозии деревянные бруски начнут гнить.

А карнизный свес чаще всего закрывают вентиляционной сеткой. На этом этапе установите водосточную систему.

Теперь уложите бруски обрешетки под конек, и также накройте гидроизоляцией. Переходим к строительству обрешетки. Для этой цели прикладывают металлическую планку, под нее вбивают гвозди и растягивают разметочную шнурку. Это – самый проверенный способ ровного монтажа.

Доски или бруски обрешетки нужно располагать строго параллельно карнизу, и крепить к основанию гвоздями, скобами или саморезами. Двигайтесь по направлению снизу вверх, крепя каждый брусок к каждому стропилу на один гвоздь или скобу.

Если обрешетка из досок, тогда ее нужно крепить в два гвоздя по нижнему и верхнему краю, чтобы со временем, при высоких нагрузках доски не выворачивало, и кровельное покрытие не повреждалось.

Но принцип один: стыкуйте элементы обрешетке только на стропилах, и не оставляйте незакрепленными их концы. При этом также нельзя стыковать обрешетку соседних ярусов только на одной стропильной ноге.

В завершение на конек крышу уложите два ряда брусков под будущий коньковый элемент, а на торцы ската – ветровые доски. При этом они должны быть на высоту профиля листов, и выше, чем остальные элементы деревянной обрешетки.

Кроме «веревочного» метода, практикуются еще такие самодельные инструменты, которые значительно упрощают и ускоряют установку обрешетки:

Когда обрешетка будет готова, она должна представлять собой идеально ровную поверхность. В противном случае возникнут проблемы с креплением профнастила и общим качеством монтажа.

Обратите внимание также на такой момент: если стропила недостаточно глубокие, чтобы между ними можно было уложить утеплитель на его толщину, к стропилам нужно будет прикрепить дополнительный каркас. В жизни все это выглядит так:

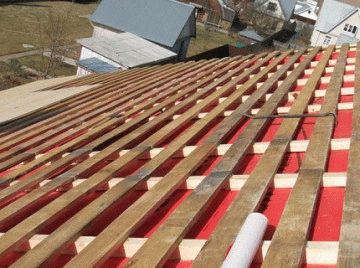

В жизни все это выглядит так:

Как вы видите, при грамотном подходе и соблюдении точности геометрии обрешетки, из профнастила получается аккуратная и долговечная кровля!

Монтаж металлической обрешетки под сайдинг

Процесс сооружения конструкции из оцинкованного профиля мало чем отличается от монтажа деревянной обрешетки. Основные различия заключаются в способе крепления и монтировании каркаса для укладки утеплителя.

Пример использования металлического профиляИсточник pallazzo.su

Направление профиля относительно стен также зависит от типа сайдинга и его выбор лучше доверить специалисту. Если утепление не требуется, профиль крепят непосредственно к несущей конструкции. В качестве примера, рассмотрим последовательность сборки обрешетки под виниловый сайдинг с теплоизоляционным слоем:

• На подготовленную стену монтируется крепеж для профиля. Чаще всего это оцинкованная ЕС-скоба, которую также используют для сборки конструкций под гипсокартон.
• Поверх крепежа укладывают теплоизоляционный материал. Укладка выполняется таким образом, чтобы часть крепежа была снаружи утеплителя. То есть, фактически кронштейны пробивают слой минеральной ваты или пенополистирола.

Утеплитель буквально продевается сквозь кронштейнИсточник moypodval.ru

• Таким же образом укладывают гидроизоляционную пленку. Фиксация осуществляется после укладки пленки при помощи дюбелей для пенопласта (грибки).
• Затем к торчащим кронштейнам (ЕС-скоба) крепят оцинкованный профиль, а к нему – сайдинг.

Расстояние между профилем не должно превышать 60 см. Шаг между крепежом на каждом профиле составляет 40 – 50 см.

Видео описание

Наглядно про металлическую обрешетку для сайдинга смотрите в видео:

Обрешетка под цокольный сайдинг

Если данный вид обшивки планируется использовать согласно его названию, то есть для облицовки цоколя или подсвайного пространства, лучше будет если обрешетка для сайдинга будет располагаться горизонтально. Имеются в виду ситуации, когда расстояние между верхом и низом цоколя находится в пределах 20-50 см. В случае обшивки значительных по площади поверхностей, таких как стены или фронтоны лучше использовать вертикальное расположение рейки вариант.

Для цокольного сайдинга более предпочтительно применять металлический профиль, во всяком случае, если речь идет о нижней части конструкции. Тем не менее, случаи использования древесины также имеют место, по причине всем известных положительных качеств этого материала.

Способ и порядок монтажа сайдинга зависят от наличия утеплителяИсточник megapolis-sc.ru

Способы обустройства конструкции зависят от конкретной ситуации и определяются по месту, желательно специалистом, который будет непосредственно заниматься монтажом.

Обрешетка под профнастил

В ситуации с профнастилом, выбор материала для обрешетки больше зависит от назначения будущей конструкции

Например, если планируется сооружение забора, и тем более калитки, лучше обратить внимание на металлическую квадратную трубу. Если же это каркас кровли, деревянный брус будет более предпочтителен

Шаг обрешетки под профлист зависит от требований к будущему сооружению и толщины металла. Стандартным считается расстояние в 20-30 см (для кровли), при этом шаг крепежа на каждом профиле зависит от его сечения и обычно составляет 40-50 см. Расстояния в 30-40 см между каждой рейкой обрешетки будет достаточно даже для относительно тонкого профнастила (0,35 мм).

В случае использования материала в качестве покрытия для стен или обустройства забора нужно использовать более толстые марки профнастила (0,5 мм). Расстояние между брусом или профилем, как и шаг для крепежа, в таком случае будут составлять 50-60 см.

Видео описание

Чаще всего профнастил все-таки монтируется на крышу. Как делается в таком случае обрешетка – пример в видео:

Заключение

Обрешетка – необходимый элемент, который должен присутствовать вне зависимости от материала, используемого для обшивки строения. Монтаж сайдинга без обрешетки так же возможен, но в этом случае одна из задач — визуально выровнять стены становится сложнее, а на стены из твердых материалов сайдинг и вовсе сложно крепить. Поэтому каркас необходим. А правильно рассчитанная и качественно собранная конструкция обеспечит сохранность стен строения весь срок эксплуатации.

Что нужно сделать перед монтажом?

Прежде чем начать монтаж кровли из металлопрофиля, необходимо выполнить еще некоторые работы, а именно:

Крепление кровельного профнастила саморезами.

Рассчитать материал. Для определения количества листов необходимо замерить скат кровли, ее обрешетки, диагонали. Выполняя все расчеты согласно чертежам, необходимо продублировать все измерения, чтобы учесть погрешность, если кровля будет иметь непрямоугольную форму. Лучше всего получается, если длина профлиста соответствует скату, тогда не придется обеспечивать дополнительную герметизацию, а само крепление металлического профиля будет менее трудоемким. Во время измерений нужно учитывать, что все профилированные листы, расположенные в первом ряду, обязаны на 4 сантиметра выступать за карниз.
Обеспечить гидроизоляцию и вентиляцию. Прежде чем закреплять профнастил, надо обеспечить правильную гидроизоляцию, установив ее по всей обрешетке. Укладка гидроизоляционного слоя нужна, чтобы избежать образования конденсата или протечек. Вентиляцию устанавливают, чтобы влага не скапливалась. Здесь не может быть никаких исключений, вентиляцию с гидроизоляцией надо устроить независимо от крутизны либо пологости скатов. Между гидроизоляционным слоем и профнастилом надо оставить 2 сантиметра. Чтобы это сделать, сверху гидроизоляции укладывают несколько реек

Важно разместить их так, чтобы данная прослойка воздуха могла беспрепятственно проветриваться от самого карниза.
Выбрать обрешетку. Перед началом работ надо учесть очень важный момент

Если в самой крыше будут расположены разные дополнительные элементы: дымоходы, вентиляционные шахты либо пожарные люки, вокруг необходимо усилить обрешетку с помощью добавочных брусков. Нет никаких стандартов, касающихся толщины обрешетки, поэтому возможно использовать множество разных комбинаций, на которые влияет длина саморезов или профнастила. Главное, чтобы сечение брусков было не меньше 32х100 миллиметров. Доска, которая идет по самому карнизу, обязана быть намного толще верхних брусков.

Крепление профлиста

Когда обрешетка сооружена окончательно, пора крепить профлист. Для крепления полотен потребуются специальные саморезы, основанные на резиновой прокладке. Сколько именно потребуется крепежа, можно подсчитать заранее: на 1 квадратный метр приходится не меньше 5 саморезов. Листы укладываются снизу вверх, верхнее полотно должно буквально по краю прикрывать нижнее.

Какой будет ширина нахлеста, решается в зависимости от угла кровельного наклона. Листовые стыки обязательно обрабатываются битумной мастикой, обеспечивающей нужный показатель гидроизоляции.

Крепеж профильного настила к основе предполагает, что саморезы будут вкручены в нижнюю гофру, в зонах нахлеста – в верхнюю. Крепить на продольных стыках надо для того, чтобы защитить конструкцию от ветрового срыва, и для того чтобы выровнять кровлю. Все же крыша должна быть визуально однородной.

Если же выбран металлический вариант, фиксация листа может быть немного затрудненной. И дело в характеристике самого металла. Следует напомнить, что целесообразно для обрешетки брать исключительно профили с толщиной металла не выше 2 мм, если металл толще, нагрузка на стропильную структуру будет чрезмерной. Отсюда вывод и по саморезам: они имеют на конце сверло, разрешающее вкручивать их в металл без создания отверстий только тогда, когда толщина его не будет выше 2 мм. Чтобы процесс не был бесконечно трудоемким, прикрутить профнастил можно только к такой «облегченной» металлической обрешетке. Остальные варианты (с более толстым металлопрофилем) не просто использовать не очень правильно, но и опасно.

К крепежу также предъявляются свои требования: если уплотнительные прокладки, которыми оснащены саморезы, пересыхают и растрескиваются, кровля будет протекать. Потому следует приобретать фирменный крепеж с клеймом бренда на головке. Сомнительные саморезы могут обернуться потерей качества всей конструкции обрешетки с закрепленным профлистом.

Как сделать обрешетку под профнастил, вы узнаете в следующем видео.

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом
