Разъемный короб под инсталляцию для унитаза

Монтажа каркаса скрытой инсталляции

Изначально стоит провести черновые работы по отделке несущих стен, а также проверить качество коммуникационных линий, ведь после завершения отделки полный доступ будет возможен только после демонтажа всей конструкции из ГКЛ. Когда все готово можно приступать к сборке каркасного основания для зашивки инсталляции в гипсокартон.Процесс обшивки каркаса инсталляции

1. Как правило, по стене, где устанавливается инсталляция, проходят коммуникации: водопроводные и канализационные трубы. Их также потребуется скрыть с помощью короба из гкл. Вследствие чего всю поверхность лучше скрыть под гипсокартонной отделкой. Предварительно под каркас делается разметка.
2. Инсталляция для крепления чаши унитаза имеет крепёжные шпильки, поэтому обшивка должна быть сделана практически в один уровень с установкой. Отмечая линии для направляющих профилей на полу и потолке, отбивку совершают так, чтобы каркас располагался впритык к прибору.
3. По отметкам укладывают направляющий UD профиль, который жёстко фиксируется к несущим поверхностям с использованием дюбелей — гвоздей. Под крепёж сверлятся отверстия непосредственно сквозь профиль с шагом в 350-400 мм. После чего в них вбиваются дюбели.
4. По бокам также стоит закрепить такие же направляющие, фиксация обеспечивается подобным образом. Под стойки каркаса на стену нужно закрепить прямые подвесы в количестве 3-4 штуки на один профиль.
5. В направляющие вертикально устанавливаются стойки каркаса. Их количество определяется объёмом листов гипсокартона (минимум 3 стойки на 1 панель), причём на одной из них стыкуются соседние элементы обшивки. Фиксируются стойки клопами к направляющим (по два самореза на каждый край).
6. Дополнительно к стойкам подгибаются прямые подвесы, которые крепят клопами, а лишние концы срезаются или же загибаются внутрь каркаса.
7. После чего между стойками прокладывают поперечные рейки из того же профиля (СD), где срезаются боковые полки на крепёжную длину. Монтаж деталей также делают за счёт клопов.
8. Для доступа к важным участкам (вентилям, ревизионным люкам и прочим) необходимо будет установить визирный люк. Под него в каркасе предусматривают стойки и поперечины, изготовленные с профиля CD.

Готовое основание можно обшивать гипсокартоном, но с учётом некоторых особенностей. Смотрите в видео процесс монтажа каркаса для инсталяции.

Монтаж инсталляции

Установка инсталляции унитаза своими руками на специальную раму, фиксируемую к стене, является более дорогостоящим процессом, но более быстрым и надежным. Крепление инсталляции будет происходить к полу и прочной стене.

Технологическая последовательность выглядит следующим образом:

1. Закрепление металлической рамы. В ней имеются соответствующие отверстия, с помощью которых она фиксируется к поверхностям дюбелями. Две точки для крепления к полу и две к стене. К месту установки подводятся канализационные и водопроводные трубы. Установленная рама должна быть проверенна на ровность с помощью строительного уровня. Необходимо выдержать точную параллельность к устанавливаемой стене, т.к. даже незначительные перекосы могут привести к перебоям в работе и даже поломкам. Горизонтальную регулировку осуществляют при помощи креплений в стене, которые изменяют свое положение.

Этот этап также предполагает выставление высоты расположения подвесного унитаза. Она будет зависеть от роста жильцов, обычно составляет 0,4 м. Высоту чаши можно будет отрегулировать в дальнейшем.

2. Подведение к сливному бачку воды. Можно использовать гибкую или жесткую систему. Профессионалы чаще используют жесткую, т.к. она способна дольше прослужить. Можно использовать и гибкие шланги, но если они выйдут из строя, то добраться к ним и заменить быстро не получится. В процессе монтажа подводки вентильный кран бачка, также как и слив из него, должен быть закрыт.

После соединения следует проверить надежность соединений. Для этого следует открыть подачу воды и начать заполнять бачок. Если имеются утечки, то устраняются. Вода может остаться в бачке.

3. Подключение к канализации. Сливное отверстие унитаза необходимо вставить в отвод канализационной трубы с помощью соответствующей гофры, но отдельные модели способны подключаться без ее использования. По окончанию соединения следует проверить герметичность системы путем пробных сливов. Чтобы сделать это потребуется временно прикрутить чашу к раме. После этого снова ее снять, она будет устанавливаться в финале монтажа.

Правильную подводку трубы канализации необходимо выполнить еще до того, как начали устанавливать инсталляцию. Диаметр трубы – 100 мм. Ее необходимо прокладывать с соответствующим уклоном. Про уклон канализационной трубы можете прочитать в соответствующей статье.

4. Закрытие гипсокартонными листами. Установка подвесного унитаза обязательно должна сопровождаться декоративной отделкой функциональных элементов. Для отделки санузлов необходимо приобретать водостойкий двойной гипсокартон. Он отличается большей прочностью, в сравнении с обычным. Листы требуется монтировать к металлическим профилям и непосредственно к раме унитаза. Инструкция по установке должна обладать необходимой информацией по способу раскроя с указанием точек вырезки отверстий.

Обшивка может быть выполнена двумя способами: по всей площади стены или только по плоскости инсталляции. Второй метод предполагает образование небольшой полочки над чашей, которая может быть использована для размещения необходимых предметов.

В последующем установленный барьер отделывается плиткой или панелями совместно с остальной площадью помещения.

5. В завершение необходимо провести установку унитаза на инсталляцию, а именно чаши. Ее следует навесить на соответствующее место с помощью двух креплений.

6. Последним, наиболее простым этапом является установка кнопки смыва. Они бывают пневматическими и механическими. Процесс не сложный, т.к. все уже должно быть подведено к необходимому проему в стене. Механическая кнопка устанавливается с помощью специальных штифтов с последующей их регулировкой. Для пневматической же следует только подсоединить соответствующие трубочки все готово.

В процессе деятельности необходимо особо контролировать процесс монтажа рамы-инсталляции, т.к. именно от правильности будет зависеть ход дальнейшей установки. Разобраться, как установить инсталляцию для унитаза на самом деле не сложно. Достаточно следовать рекомендациям инструкции по установке, а в дополнение посмотреть соответствующее видео о процессе и все у вас получится.

Создание каркаса для инсталляции

Ниже приведена пошаговая инструкция как сделать каркас для трехстороннего короба вокруг инсталляции унитаза:

1. С помощью строительного уголка и уровня переносят контур рамы инсталляции на стену.
2. От контура на стене отбивают две параллельных линии на полу к стойкам инсталляци
3. Нарезают по размеру контура и рамы две пары боковых направляющих профилей. Верхнюю пару элементов — делают длиннее на две ширины спинки (56 мм).
4. Сверлят на стене и полу отверстия для дюбелей (анкеров).
5. Крепят направляющие профили по «внешней» границе контура на стене.
6. Крепят к раме профили через стенку (полку). Монтаж проводят таким образом, чтобы спинка профиля была на одном уровне с «лицевой» плоскостью инсталляции.
7. Нарезают по размеру стартовые профили для крепления на полу. Устанавливают их между вертикальными направляющими профилями на стене и инсталляции унитаза.
8. Вырезают из стоечных потолочных профилей перемычки, которые служат ребрами жесткости для получившейся конструкции и для гипсокартонных стенок короба. Длину отрезков делают короче, чем глубина короба на 3-4 мм — учитывают две толщины спинки профиля (по 0.5-0.6 мм) плюс небольшой запас на погрешность разметки и измерений. Перемычек надо как минимум пять — две по углам каркаса, по одной посредине сверху и на каждой боковой стенке короба. Если высота инсталляции унитаза больше 80 см, то по бокам надо по две перемычки.
9. Монтируют перемычки, вставляя их между направляющими профилями на стене и на раме инсталляции унитаза.

На этом каркас готов — приступают к обшивке.

Монтаж гипсокартона на инсталляцию унитаза

Технология сборки короба для инсталляции выглядит так:

1. Вырезают из гипсокартона заготовки, учитывая толщину листа (12.5 мм). Делают поправку для какого-то элемента с таким расчетом, чтобы он «закрывал» в углу торец примыкающей части обшивки короба.
2. На лицевом листе обшивки системы инсталляции унитаза делают разметку для отверстий. Для крепежных шпилек их сверлят, для кнопки слива и труб — вырезают.
3. Если какую-то плоскость обшивки изготавливают из двух кусков гипсокартона, то по границе стыка делают кромки, которые необходимы для шпаклевания шва.

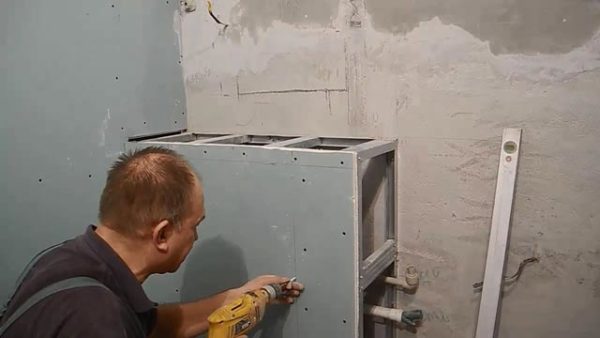

4. Обшивают инсталляцию подвесного унитаза, прикручивая заготовки к направляющим и перемычкам. Шаг крепления не должен превышать 20 см, а расстояние от кромки до крепежа должно быть не менее 10 мм. Точки крепления двух соседних элементов делают со сдвигом около 2 см. Головки саморезов «вкручивают» в поверхность ГКЛ, чтобы они не выступали.

На заключительном этапе сборки короба гипсокартон грунтуют, устанавливают по углам ПВХ уголки и шпаклюют всю поверхность.

Если для отделки короба используют плитку или плитку-мозаику, то шпаклевку просто выравнивают полутерком. Подготовка под оклейку стеклообоями и покраску предусматривает обязательную шлифовку поверхности.

Источник

Как сделать разборный короб

При необходимости обеспечения доступа к коммуникациям, есть интересный способ сделать разборный короб из гипсокартона и плитки. Общая технология сооружения разборной конструкции не отличается от обшивки инсталляции:

• Сначала вокруг металлической рамы собирается каркас из профиля.
• Затем замеряются и вырезаются заготовки из гипсокартонного листа для зашивки каркаса.
• Затем осуществляется крепление гипсокартонной обшивки к каркасу, которое выполняется в нескольких точках: обычно вкручивают по два самореза с каждого края ГКЛ, сверху и снизу. Когда обшивка «прихвачена», на нее наклеивают керамическую плитку. При этом во время облицовки плиткой фиксирующие гипсокартонный лист саморезы выкручиваются. Сначала клеится плитка снизу, предварительно выкручиваются нижние саморезы, после схватывания клея фиксация производится через плитку: для этого в ней просверливается отверстие, в которое затем вкручивается саморез, далее клеится верхняя часть плитки. Шляпки саморезов затем закрываются пластиковыми заглушками под цвет плитки.

Такая конструкция «экрана» позволяет в случае необходимости снять декоративные заглушки, выкрутить метизы и аккуратно снять переднюю панель и обеспечить, таким образом, свободный доступ к коммуникациям, спрятанным за облицовкой.

Габариты инсталляций

При выборе и определении места монтажа инсталляции, обращается внимание и учитываются ее размеры

Это особенно важно, если решено установить инсталляцию в нишу в стене. Габариты изделия зависят от типа конструкции

Основные параметры в зависимости от типа инсталляции следующие

Габариты изделия зависят от типа конструкции. Основные параметры в зависимости от типа инсталляции следующие.

Рамочные изделия имеют такие размеры:

• высота: 80–140 см;
• ширина: 50–60 см;
• глубина: 15–30 см.

Габариты конструкций блочного типа следующие:

• высота: 80–120 см;
• ширина: 50 см;
• глубина: 10–15 см.

Инсталляция отлично вписывается в любой современный интерьер и позволяет сэкономить пространство санузла. Чтобы конструкция прослужила долго и не вышла из строя, во время установки и обшивки инсталляции нужно соблюдать правила и рекомендации производителя.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Источник

Подготовка ниши

Установка подвесного унитаза предполагает использование ниши для размещения рамы. Как уже говорилось, для крепления необходима определенная прочность стен. Конструкция инсталляции может выдерживать массу до 400 кг, часть нагрузки от которой передается стене. К этому вопросу необходимо подходить с особой внимательностью.

Для того, чтобы разместить инсталляцию необходимо подготовить нишу. Она должна быть следующей:

• Высотой – 1 м;
• Шириной – 0,6 м;
• Глубиной – до 0,2 м.

В отдельных случаях подобную глубину создать проблемно. В таких случаях необходимо углубляться на возможное значение, а оставшиеся элементы скрывать гипсокартонными панелями.

За счет скрытия основной части устройства открываются определенные возможности для декорирования и улучшения интерьера. Просто же размещать инсталляцию возле стены и обшивать ее ГКЛ не стоит, т.к. разместить унитаз обычной компоновки будет дешевле и проще. К тому же он будет занимать меньше места.

Финишная отделка

Созданные поверхности придётся готовить под дальнейшую отделку. Особенно если в качестве облицовки планируется использовать плитку на гипсокартон.

• В первую очередь заделываются стыки между гипсокартонными листами. Для этого готовится шпаклёвочная смесь, которой промазывают зазоры, и сверху проклеивают сетку серпянку. Затем такие участки ещё раз покрывают тонким слоем штукатурки (1-2 мм);
• Когда стыки высохнут, их затирают. Всю поверхность гипсокартона грунтуют и шпаклюют слоем гипсовой смеси толщиной 1-2 мм;
• После высыхания плоскости затирают тёркой.

Процесс отделки инсталляции для унитазаЕсли инсталляция была заключена в короб из гипсокартона, то его грани дополнительно укрепляют штукатурными уголками. А процесс отделки такой конструкции такой же, как и стены. Подобная схема может быть изменена, в зависимости от условий, в которых установлена инсталляция, но желательно спланировать все нюансы. Чтобы монтаж сантехники и её отделка не создавали проблем в процессе работы.

Нюансы монтажа инсталляции для дальнейшей беспроблемной обшивки

Чтобы не разрушать только что установленную фальшстену, во время эксплуатации инсталляции необходимо выполнить несколько простых правил:

правильно подобрать место установки. Ведь будущий экран может ограничить доступ к важным объектам санузла;
правильно выставить плоскость несущей рамы, чтобы у фальшстены были прямые (90o) углы со смежными стенами, потолком и полом

Особенно это важно, если в линию устанавливаются две конструкции. Например, для унитаза и биде

Выровнять каркасом или ГКЛ дефекты монтажа не получится, так как рама формирует плоскость фальшэкрана. Поэтому во время разметки тщательно проверяется вертикаль и горизонталь рамной конструкции. На данном этапе исправить проблему можно без больших затрат;
несколько раз проверяется работоспособность инсталляции. При необходимости проводится регулировка слива.

Если перечисленные условия соблюдены, можно приступать к обшивке инсталляции.

Как сделать люк

Установка фальшстены перекрывает доступ к контрольно-измерительным приборам, запорной арматуре холодной и горячей воды и другим элементам инженерных сетей. Решает проблему установка люка-невидимки, который стал привычным для многих владельцев жилья.

Выбор люка

При установке люка единовременно решается две задачи:

• обеспечивается доступ к инженерным коммуникациям;
• полностью скрывается место нахождения ревизионного окна.

Добиться положительного результата позволяет правильный выбор люка-невидимки по размерам и способу открывания. По параметрам люк, во-первых, должен обеспечить удобный доступ к сантехническому оборудованию, во-вторых, гармонично сочетаться с форматом плитки, чтобы керамику не пришлось подрезать.

Открываться люк может вправо, влево, а при необходимости, вниз. Здесь главное правило выбора: ничто не должно мешать открыть люк.

Материалы и инструменты

Для работы с люком нужно иметь под руками:

• шуруповерт со сверлом и крестообразной битой;
• штангенциркуль;
• рулетку;
• карандаш;
• пузырьковый уровень.

Подготовительные работы

Перед установкой люка в фальшстену в нем необходимо выполнить две операции:

• со средних и крупных люков снять дверцу — упрощается дальнейшая работа;
• высверлить отверстия под крепеж.

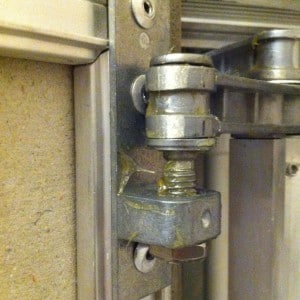

Снять дверцу просто. Достаточно гаечным ключом (есть в комплекте) раскрутить гайки на петлях.

Чуть сложнее высверлить отверстия под крепеж. Количество отверстий и их расположение зависят от размера люка и места крепления петель дверцы (эта сторона несет дополнительную нагрузку). Диаметр отверстий должен позволять «клопу» свободно проходить к потолочному профилю, но при этом не проваливаться сквозь каркас люка (если все же, саморез проваливается, придется ставить шайбу).

Для небольших по размерам люков достаточно 3 точек крепления, средних — четырех, для крупных — 6-8 точек, так как у них значительный вес. Количество и места высверливаемых отверстий показаны на рисунке, размещенном ниже.

Монтаж люка

Для крепления люка по его бокам крепятся опорные стойки из CD профиля. Для средних и габаритных рам такие же профили крепятся сверху и снизу каркаса., что хорошо видно на фото внизу.

Фиксация рамы к потолочному профилю проводится саморезами по металлу — «клопами». При этом нужно следить за тем, чтобы люк с закрытой дверкой был заподлицо с поверхностью инсталляции и не нарушал плоскость по вертикали и горизонтали.

Завершаются работы по установке люка смазыванием петель какой-либо универсальной смазкой и установкой дверей на петли.

Финишные работы

Процесс установки экрана завершается заделкой швов и головок саморезов шпатлевкой. Для этого:

на шов наклеивается серпянка;

• узким шпателем в шов втирается гипсовая шпаклевка (через сетку);
• затираются головки саморезов;
• по давшей усадку шпаклевке (высохшей) широким шпателем наносится второй, выравнивающий слой шпатлевочного раствора. Им же заделываются и следы от метизов.

Подробно эти работы описаны в материале «Выравнивание стен гипсокартоном без каркаса». Как отделать фальшстену, можно посмотреть в работах «Укладка плитки в туалете» и «Декоративная штукатурка стен».

Итого, устройство защитного экрана позволяет спрятать инсталляцию, а при монтаже фальшстены и все инженерные сети. Работы не очень сложные, могут выполняться неподготовленными работниками. Нужны всего лишь внимательность и терпеливость.

Источник

Как обшить гипсокартоном инсталляцию для унитаза

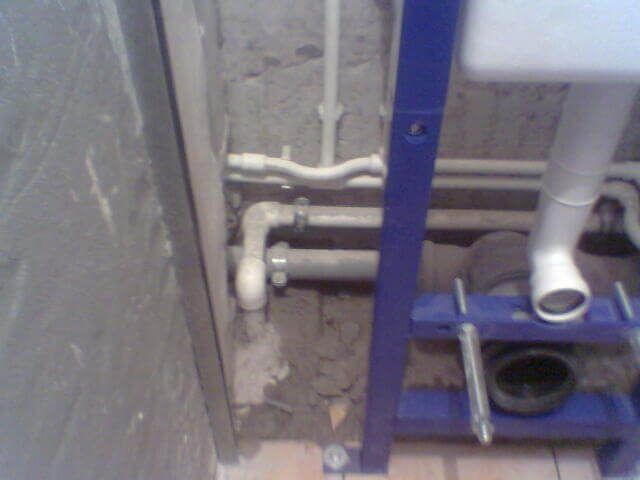

Перед началом обшивки инсталляции следует проверить её исправность: установить унитаз, затем открыть вентиль, а бачок наполнить водой. Если удалось слить воду, значит, инсталляция пригодна к работе.

Инструменты и строительные материалы для прошивки

В процессе фиксирования гипсокартонных листов будет использована база для каркаса — гипсокартонные листы и сама система инсталляции. Также потребуется следующий инвентарь:

• Рулетка с маркером
• Разводной ключ
• Отвертка
• Болты и дюбели
• Саморезы
• Молоток
• Силикон
• Уровень
• Плоскогубцы
• Дрель со сверлами

Это список сформирован на основе главных инструментов для работы с инсталляцией, в отдельных случаях может понадобиться и другой инвентарь для ремонта. Болты, саморезы или дюбели рекомендуется приобретать с запасом, чтобы при необходимости добавить недостающую деталь.

Создание каркаса для инсталляционной системы

Когда все необходимые детали в наличии, то можно создавать и фиксировать каркас для санузла. Строители рекомендуют придерживаться нескольких советов, которые подскажут, как правильно зашить инсталляцию гипсокартоном:

• Делайте монтаж каркасной основы в той же плоскости, где находится инсталляция
• Для формирования каркаса выберите направляющий профиль 27 на 28
• Пришейте профиль к инсталляции саморезами «металл-металл»
• Паз профиля должен быть направлен к стене и потолку, поэтому устанавливать его нужно сверху и по бокам инсталляции
• Воспользовавшись уровнем, отметьте пределы, на которых заканчивается каркас
• Профиль надо установить на стену таким образом, чтобы паз был направлен внутрь

Когда основа для каркаса создана, нужно установить нарезанные профили 27 на 60 в готовую основу. Из обрезков профилей можно нарезать крепления, которые помогут установить профиль к стене.

Jpg» alt=»обшивка инсталляции гипсокартоном » width=»1000″ height=»728″ srcset=»» data-srcset=»https://remontcap.ru/wp-content/uploads/2017/09/571_big..jpg 300w» sizes=»(max-width: 1000px) 100vw, 1000px»>

Как отделать инсталляцию гипсокартоном

Дальше – крепление гипсокартона к инсталляции. Зашивать инсталляцию гипсокартонными листами необходимо в 6 этапов, после чего можно приступать к эксплуатации установленной сантехники. Рассмотрим основные этапы, которые подскажут, как обшить инсталляцию гипсокартоном:

1. Разметьте строительный материал согласно инструкции подвесной сантехники;
2. Первый лист гипсокартона крепите к передней части системы инсталляции;
3. Перед тем как приступать к облицовке, закрепите в переднем вырезе бачка защитную крышку;
4. Все свободные стороны инсталляции должны быть закрыты гипсокартонными листами;
5. В раме основы просверлите отверстия, которые будут соединять гипсокартонную зашивку;
6. Соедините стальную раму с системой и зафиксируйте ГКЛ шурупами.

После того как зашили инсталляцию гипсокартоном, установите к стене и ГКЛ профиль для фиксации верха и боковых фрагментов.

Jpg» alt=»обшивка инсталляции гипсокартоном » width=»620″ height=»349″ srcset=»» data-srcset=»https://remontcap.ru/wp-content/uploads/2017/09/img-1024×576..jpg 300w, https://remontcap.ru/wp-content/uploads/2017/09/img.jpg 1280w» sizes=»(max-width: 620px) 100vw, 620px»>

Благодаря информации о том, как закрыть инсталляцию гипсокартоном, какие выбрать материалы для зашивки, можно ли крепить инсталляцию к гипсокартону, как создать каркас, у вас есть возможность подготовиться к ремонту ванной комнаты. Если правильно выполнять инструкции, то в результате вы получите просторный санузел с исправно работающей сантехникой.

Однако, несмотря на простую установку такой детали, обшивка инсталляции гипсокартоном может создать сложности, ведь нужно куда-то еще смонтировать унитаз, для чего требуется прочная основа. На самом деле нет ничего сложного, просто нужно скорректировать технологию отделки с использованием каркаса в соответствии со сложившимися условиями.

Чем можно обшить инсталляцию

Для создания фальшстены нужны обрешетка и листы строительного материала, такие как ГКЛ или ГВЛ. Каркас можно собрать из хорошо высушенного бруска или металлического профиля, выпускаемого специально под монтаж гипсокартона.

Для совмещенного санузла дерево не подходит из-за его высокой гигроскопичности, в результате чего при незначительных колебаниях влажности линейные размеры древесины значительно меняются. Результат таких колебаний проявляется через несколько лет: вначале появляются трещины на стыках короба со стенами и полом, а затем головки саморезов все глубже уходят в ГКЛ. Фальшстена начинает «дышать», а плитка отваливаться.

Решается проблема просто: обрешетка монтируется из металлического профиля, который не реагирует на перепады влажности и температуры. К тому же он:

• обеспечивает повышенную жесткость каждого элемента каркаса;
• имеет фиксированные размеры;
• правильную геометрию;
• прямые углы.

В квартирах с раздельным санузлом в туалете для обрешетки можно использовать оба материала. По качеству они равноценны. Здесь на первый план выходят другие факторы:

• цена элементов обрешетки;
• умение мастера работать с материалом.

Практика показывает, что более удобно собирать каркас из металла.

Для обшивки подвесного унитаза под плитку, декоративную штукатурку или покраску проще применять гипсокартон — более технологичен. Только, как в случае с обрешеткой, необходимо учитывать параметры влажности. В совмещенном санузле с его паром и брызгами воды на стену простой ГКЛ не выдержит. Здесь нужно покупать влагостойкий материал — ГКЛВ (светло-зеленого оттенка).

В отдельном туалете режим влажности практически ничем не отличается от жилых комнат. Поэтому, там можно на обрешетку крепить обычный гипсокартон.
