Обвязка двухконтурного котла и бойлера косвенного нагрева

Конструкция и принцип работы

От водонагревателей БКН отличаются и конструкцией, и схемами работы. Приборы прямого нагрева берут тепловую энергию непосредственно от котлового агрегата. Подогрев воды в БКН осуществляется от теплоносителя, перемещающегося в отопительном контуре либо другой системе.

Теплоноситель, протекающий через теплообменник БКН, нагревает его стенки. От них тепло передается баку, наполненному водой. Так как нагрев не прямой, то и бойлер получил название «косвенного нагрева».

Вода в бачок подается одновременно на оба контура. Первый подсоединен к отопительной системе. Во втором разогревается водопроводная вода и распределяется на точки водопотребления.

Оба контура параллельно врезаются в систему отопления, из нее по подающей трубе теплоноситель протекает в котел. Для повышения эффективности системы и ускорения циркуляции трубопровод оборудуется насосно-смесительными устройствами.

В бак поступает холодная вода, а после, уже горячей, подается водопотребителям.

Основной нагревательный элемент — теплообменник (змеевик), выполненный из латуни или меди. Поверхность его имеет большую площадь, сам нагреватель расположен внутри основного бака. Для предотвращения быстрой потери тепла с наружной стороны корпус БКН укрыт теплоизолирующей «рубашкой», отдельные модели дополнительно оснащаются кожухом.

Защита металлических элементов от коррозии обеспечивается магниевым анодом, размещенным в верхней половине бачка. Преградой от воздействия повышенного давления служит встроенный предохранительный клапан, а также термостат. Если прибор поставляется без блока безопасности, его необходимо установить дополнительно по ходу обвязки.

Бойлер подсоединяется одновременно к трем системам:

1. Отопительной.
2. Холодного водоснабжения.
3. ГВС.

Подключение БКН к инженерным системам

Виды бойлеров косвенного нагрева

Современные бойлеры косвенного типа имеют разнообразную конструкцию и форму. Помимо округлого тонкостенного бака, существуют бойлеры, имеющие более сложное устройство, позволяющее оборудованию быть более экономичным и эффективным. Классификация оборудования выполняется по нескольким признакам.

Типы теплообменника

Косвенные водонагреватели могут иметь теплообменник различной конструкции:

• одноконтурный змеевик — спиралеобразная металлическая тонкостенная труба, расположенная внутри ёмкостного бака. Из-за циркуляции теполоносителя по трубе змеевик нагревается и передаёт тепловую энергию холодной воде, которая находится в баке. Это самая простая и доступная конструкция на рынке;
• двухконтурный змеевик — конструкция аналогичная описанному выше варианту с той лишь разницей, что водонагреватель обеспечивает одновременную подачу нагретой воды и теплоносителя для центрального отопления. Такое оборудование несколько дороже более простого аналога, но гораздо эффективнее при необходимости нагрева большого количества воды;
• конструкция типа «бак в баке» – оборудование имеет бак, состоящий из ёмкостей большего и меньшего размера. Внутри большого бака располагается вода, которую необходимо нагреть, а внутри меньшего — теплоноситель. Такие бойлеры обладают не только высокой скоростью нагрева воды до 75–90 оС, но и выполняются в более габаритных корпусах;
• комбинированный бойлер — конструкция водонагревателя с двумя теплообменниками. Первый представляет собой обычный змеевик из алюминиевой или медной трубы. Второй выполнен в виде трубчатого электронагревателя. Комбинированные модели имеют довольно высокую стоимость, но и сочетают в себе функции разных устройств.

Материал теплообменника

Для изготовления теплообменника в виде змеевика и внутреннего бака используются такие материалы, как:

• латунь — низкая теплопроводность, 100–110 Вт/(м∙°C);
• алюминий — средняя теплопроводность, 200–240 Вт/(м∙°C);
• медь — высокая теплопроводность, 360–390 Вт/(м∙°C).

Чем более высокую теплопроводность имеет материал теплообменника, тем дороже бойлер.

Способ установки

В зависимости от способа установки устрйоства подразделяются на два типа:

1. Настенный — оборудование монтируется на подвесной кронштейн, закреплённый на поверхности стены. Ёмкость бытовых настенных бойлеров обычно не превышает 200 л, но в линейке некоторых производителей можно встретить конструкции вместимостью до 650 л.
2. Напольный — бак устанавливается на поверхность пола в непосредственной близости от нагревательного котла. Средняя ёмкость бытовых напольных моделей варьируется от 200 до 500 л. Промышленные варианты имеют только напольный способ установки.

Способ компоновки

По способу расположения конструктивных элементов водонагреватели подразделяются на два типа:

1. Вертикальный — наиболее распространённый способ компоновки, позволяющий сэкономить внутреннее пространство в помещении. Вертикальные устройства имеют ограниченный объём и размеры, поэтому такое исполнение вполне подходит для использования в частном секторе.
2. Горизонтальный — не имеет чётких ограничений по объёму и габаритам. Как правило, такие устройства за счёт большего размера имеют множество дополнительных функций. Например, более толстый теплоизоляционный слой, рециркуляция и накопление.

Выбор бойлера для самостоятельного изготовления

Общее устройство бойлера косвенного нагрева довольно простое — при умении работать с электроинструментом и сваркой водонагреватель можно изготовить самостоятельно.

Изготавливать самостоятельно бойлер c теплообменником типа «бак в баке» не желательно. Во-первых, потребуется найти или изготовить сам бак, что потребует достаточно много сил и времени. Во-вторых, при изготовлении водонагревателей большого объёма габариты конструкции увеличиваются в несколько раз.

К тому же заводские модели, изготавливаемые по этой технологии, имеют специальное покрытие (эмаль, керамика, серебряное напыление) на теплообменнике. Повторить нанесение подобного покрытия в «гаражных условиях» не получится.

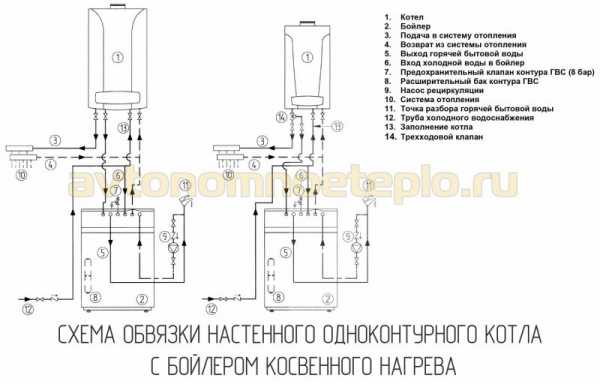

Как подключить бойлер косвенного нагрева к одноконтурному котлу

Арматура для обвязки БКН

1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
2. предотвратить гидравлический и термический удар;
3. поддерживать заданную температуру нагрева воды в автоматическом режиме.

• Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
• Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
• Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
• Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
• Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
• Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.

Материал труб для обвязки БКН

• Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
• Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.

Варианты обвязки бойлера косвенного нагрева

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

• быстрый нагрев ГВС;
• экономия при постоянном использовании бойлера;
• возможность автоматизации нагрева воды.

Обвязка в самотёчной системе

Монтаж рециркуляции ГВС с БКН

• снижение температуры нагрева ГВС;
• увеличение расходов на топливо;
• энергозависимость.

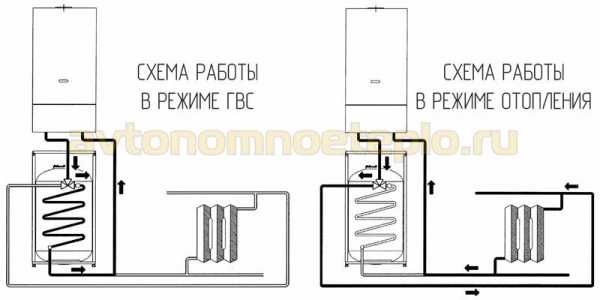

Обвязка БКН с двухконтурным котлом

• При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
• Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.

Подключение нескольких котлов в одну систему

В регионах, где имеется нестабильная подача газа или электроэнергии прибегают к установке двух котлов, например, твердотопливного и газового. Два агрегата могут работать по разным схемам:

1. Последовательное подключение – между агрегатами устанавливается термоаккумулятор, в который поступает от твердотопливного котла подогретый теплоноситель. Затем он направляется в систему с газовым устройством, а после расходится потребителям.
2. Параллельное подключение – в этом случае работа твердотопливного агрегата контролируется датчиками безопасности. Также устанавливается трехходовый клапан, с помощью которого можно отключить любой из агрегатов.

На что обратить внимание при выборе БКН

Один из основных параметров, который должен стать решающим аргументом при покупке бойлера – его вместительность. Чтобы узнать необходимую емкость бака, советуем ориентироваться на количество человек в вашей семье.

Рекомендации по литражу:

• 2 потребителя – 80-100 литров.
• 3 человека – 100-120 литров.
• 4 – 120-150 литров.
• 5 – 150-200 литров.

Важно разделять понятия «общая емкость бака» и «рабочая емкость», ведь спиральная труба, расположенная внутри бойлера, занимает значительную площадь. Поэтому обязательно уточните при покупке, сколько реально воды помещается в прибор (в технических характеристиках этот нюанс должен быть указан). Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды

Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной — не менее 120 литров

Также помимо «поголовного» пересчета потенциальных потребителей, необходимо учитывать и частоту, и объемы использования воды. Например, если в вашей семье любят понежиться в теплой ванне, а не наскоро принять душ, рабочая емкость бака должна быть соответственной — не менее 120 литров.

Другие важные параметры:

Мощность – чем больше водопотребление, тем выше должен быть ресурс прибора

Но при этом важно, чтобы мощность «косвенника» не превышала возможности отопительной системы (или другого внешнего источника энергии). К примеру, если объем накопительного бака варьирует в пределах 120-150 литров, мощность котла должна быть не менее 23 кВт, а для 160-200 литров уже понадобится 31-39 кВт

Время нагрева – параметр, зависящий от объема бака и количества витков на змеевике (большие или комбинированные емкости могут быть снабжены несколькими спиралями).

Материал бака – для долговременного использования лучше всего подойдут бойлеры из нержавейки или медицинской стали.

Теплоизоляция – в дешевых моделях применяется поролон, который быстро изнашивается и пропускает тепло, поэтому лучше приобрести более дорогой прибор, где использовался полиуретан.

Управление – устройство сможет работать в автоматическом режиме, по необходимости отключая и запуская ток воды, контролировать нагрев с помощью температурного датчика.

При выборе формы и размере бака также необходимо учесть, что хотя теоретически бойлер можно установить в любой комнате, где есть доступ к теплотрассе, его оптимальное месторасположение – рядом с котлом. Так передача тепла наиболее эффективна.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Расчёт основных параметров бойлера

Прежде чем приступить к поиску материала и непосредственно изготовлению, потребуется провести расчёт минимального объёма резервуара и рабочей длины теплообменника.

Объём и форма бака

Объём резервуара для воды напрямую зависит от количества жильцов, постоянно проживающих по месту установки оборудования. Считается, что в сутки человек расходует до 80 л воды. За расчётное значение рекомендуется брать 45–50 л на человека. При превышении нормы вода в баке будет застаиваться, что непременно скажется на её качестве.

Форма бака выбирается с учётом силы давления в водопроводной системе. Если давление низкое, то допускается использование самодельных бойлеров с квадратным резервуаром. При высоком давлении в системе можно использовать только оборудование со скруглённым дном и верхом.

Бойлеры с накопительным резервуаром квадратной и прямоугольной формы можно использовать только в системах водоснабжения с низким рабочим давлением

Дело в том, что повышенное давление способствует возникновению изгибающих усилий на стенках бака, поэтому резервуар квадратной или прямоугольной формы может деформироваться. Ёмкость с круглым дном более устойчива к деформациям за счёт лучшей обтекаемости.

Мощность и длина теплообменника

В вертикальных моделях косвенного нагрева в качестве теплообменника обычно используется змеевик из меди, расположенный между входным и выходным отверстием.

Змеевик для бойлера из медной трубы

Для самостоятельного изготовления лучше всего использовать медную трубу диаметром 10 мм. Такое изделие без труда гнётся руками без применения какого-либо инструмента. При использовании металлопластиковой трубы следует учитывать, что температура нагрева теплоносителя не должна быть более 90 оC, иначе труба деформируется, а стыки протекут — это приведёт к смешиванию воды в резервуаре.

Длина трубы, необходимая для изготовления змеевика, рассчитывается по формуле L = P / (3,14 ∙d ∙∆Т), где:

• L — длина трубы (м);
• d — сечение трубы (м);
• ∆Т — разность температур нагретой и холодной воды (оC);
• P — мощность теплообменника на каждые 10 л воды (кВт).

По мнению специалистов, на каждые 10 л воды должно приходиться не менее 1,5 кВт тепловой энергии. С учётом этого можно рассчитать длину трубы для изготовления змеевика.

Например, рассчитаем материал для змеевика, который будет установлен в бойлер ёмкостью 200 л. Температура холодной воды, поставляемой в ёмкость, будет равняться 15 оС, а после нагрева необходимо получить воду с температурой 80 оС: L = 1,5 ∙20 / (3,14 ∙0,01 ∙65) ≈ 15 м.

Таблица: длина медного теплообменника для бойлеров ёмкостью 50–200 литров

Объём накопительного резервуара, л	Мощность оборудования, кВт	Длина теплообменника, м	Диаметр резервуара бойлера, м	Диаметр витка, м	Количество витков
200	30	15	0,5	0,4	12
150	22,5	11	0,5	0,4	9
100	15	7,5	0,4	0,3	8
50	7,5	4	0,4	0,3	5

Количество витков змеевика зависит от способа изгиба и расстояния между элементами. Обычно змеевик располагается так, чтобы расстояние между витками и стенками резервуара было не менее 10–12 см. Расстояние между витками не должно быть менее 5 см. Расчётные значения для накопительных резервуаров различного объёма можно увидеть в таблице выше.

Если бойлер косвенного типа необходимо оборудовать трубчатым электронагревателем, то мощность высчитывается исходя из того, что для быстрого нагрева 50 л воды необходим ТЭН мощностью не менее 1,5 кВт. Кроме того, любой комбинированный бойлер должен быть оборудован термостатом.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

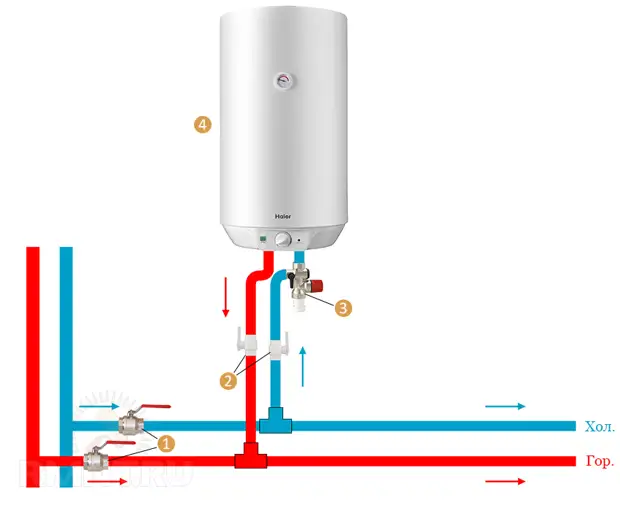

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

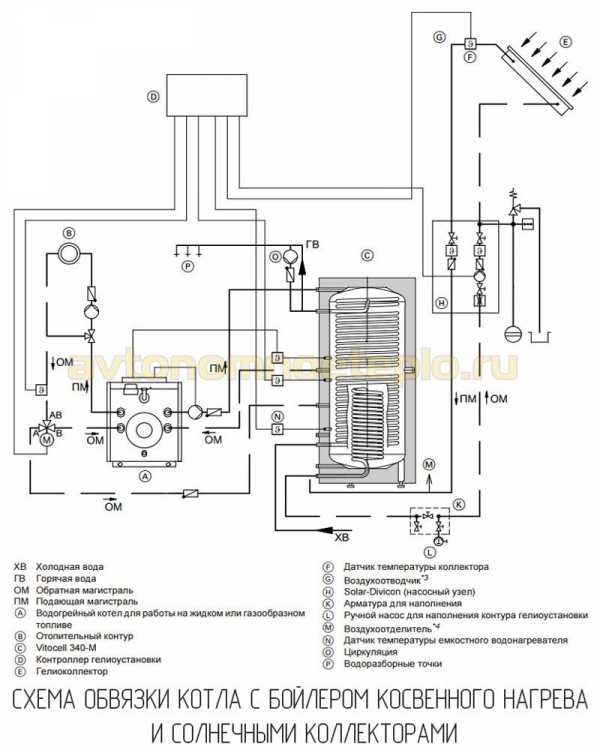

Схемы подключения бойлера к котлу

Перед тем как подключить бойлер косвенного нагрева, разрабатывают исполнительную схему подсоединения и параметры монтажа БКН. Они зависят от модификации устройства, схемы котлоагрегата и системы теплоснабжения в домовладении.

Наиболее часто применяют комплект подключения бойлера БКН для двухконтурных агрегатов и с трехходовыми клапанами.

Обвязка с насосами циркуляции котловой воды

Схема с 2-мя циркуляционными электрическими насосами применяется для временного нагрева ГВС, например, при сезонной работе БКН и при использовании в выходные дни. Кроме того этот вариант применим, когда задается температура ГВС ниже чем Т теплоносителя на выходе из котла.

Она выполняется с двумя насосными агрегатами, первый размещают на подающей трубе перед БКН, второй — на контуре для отопления. Циркуляционная линия контролируется электронасосом через термодатчик.

По его электросигналу насос ГВС будет включен в работу только при падении температуры ниже установленного размера. Трехходовой клапан в этом варианте отсутствует, обвязка выполняется посредством обычных монтажных тройников.

Обвязка с энергонезависимым котлоагрегатом

Это схема применяется для энергонезависимого котлоагрегата, работающего с естественной циркуляцией теплоносителя, поэтому, чтобы обеспечить требуемый гидравлический режим и теплоноситель смог циркулировать и через котлоагрегат и радиаторы в комнатах. Эта схема для настенных модификаций, которые допускают установку на уровне 1 м от «О»-отметки в топочной.

Напольные модели в такой схеме будут иметь низкие скорости циркуляции и нагрева. Может сложиться такая ситуация, что необходимого уровня нагрева достигнуть не получится.

Такую схему применяют только для аварийных режимов, когда отсутствует электроэнергии. В обычных энергозависимых режимах в схему устанавливают циркуляционные электронасосы для обеспечения требуемой скорости движения теплоносителя.

Обвязка с 3-х ходовым клапаном

Это наиболее распространённый вариант обвязки, так как он допускает параллельный режим функционирования и отопления и ГВС. Схема имеет довольно простое исполнение.

БКН устанавливается рядом с котлоагрегатом, на подающей линии монтируется циркуляционный электронасос и трехходовой клапан. Вместо одного источника могут использоваться группа однотипных котлов.

Трехходовой клапан выполняет функции переключателя режимов и контролируется термореле. При снижении температурного режима в баке, срабатывает термодатчик, подающий электрический сигнал на трехходовой клапан, после чего он переключает направление движения греющей воды с отопления на ГВС.

По сути, это схема работы БКН с приоритетом, обеспечивающая быстрый нагрев ГВС при полностью отключенных в этот период радиаторов. После достижения температуры, переключается трехходовой клапан, и котловая вода попадает в систему отопления.

Схема с линией рециркуляции

Рециркуляция теплоносителя применяется, когда существует контур в котором должна все время циркулировать горячая вода, к примеру, в полотенцесушителе. Эта схема имеет большие преимущества, поскольку не дает застаиваться воде в трубах. Пользователю услуг ГВС не нужно будет сливать в канализацию значительные объемы воды, чтобы в смесителе появилась горячая вода. Следовательно, рециркуляция экономит расходы на услуги водоснабжения и ГВС.

Современные большие установки БКН поставляются на рынок с уже встроенной системой рециркуляцией, другими словами в них обустроены готовые патрубки для подключения полотенцесушителя. Многие для этих целей приобретают дополнительный небольшой бак, подключаемый к основному БКН через тройники.

Можно ли подключить бойлер к двухконтурному котлу

Это вариант выполняется с применением схемы подключения бойлера косвенного нагрева с гидрострелкой для конструкций с рабочим объемом, превышающим 220 л и многоконтурными схемами отопления, к примеру, в многоэтажном доме с системой «теплый пол».

Гидрострелка — это инновационный узел современной внутридомовой системы теплоснабжения, который упрощает эксплуатацию и ремонт водонагревателя, поскольку не требуется выполнять монтаж рециркуляционных электронасосов на каждую линию нагрева.

Она повышает систему безопасности, поскольку препятствует возникновению гидроудара, поскольку поддерживает равное давление среды в контурах двухконтурного котлоагрегата.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Общие рекомендации по подключению бойлера

Покупая бойлер нужно опираться в своём выборе на предварительно полученные расчёты специалистов:

• о площади теплообменников;
• тепловой ёмкости воды;
• длины змеевика и конфигурации;
• о потреблении тока (если установлен ТЭН).

Подключая нагреватель, примите к сведению:

• выбирая объём бойлера, учтите — на одного человека приходиться около 20 литров воды;
• чтобы бойлер не сломался из-за перепадов давления электричества, должно быть устройство защиты и заземление;
• если бойлер подключается напрямую к электричеству (без использования розетки) используются качественные уплотнительные и негорючие провода;
• в месте выхода горячей воды нужно расположить гидроаккумулятор с целью для амортизации гидроударов и компенсирования теплового расширения;
• розетка должна находится около бойлера, на случай отключения отопления (в таком случае можно использовать тэны бойлера для подогрева);
• на подающей и обратной трубе установите краны, для отключения бойлера в случае ремонтных работ (отопление при этом будет продолжать работать);
• чтобы нагрев осуществлялся быстрее, необходимо фиксировать бойлер выше уровня расположения радиаторов.
