Как сделать обвязку из бруса для свайно-винтового фундамента

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

Брус, скрепленный с фундаментом анкерами

Порядок действий:

1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.

5. Стыковка углов в лапу

6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента.
   Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части
Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Что из себя представляет и зачем она нужна?

Грубо говоря, обвязка — это основание чернового пола будущего дома.

Она нужна для:

• объединения разрозненных столбов (или свай) в одну монолитную конструкцию;
• использования в качестве основания для монтажа стен и пола;
• равномерного распределения нагрузки на фундамент.

К слову, в случае, если на строительной площадке наблюдаются перепады высоты, такая технология строительства однозначно дешевле тривиального ленточного фундамента.

Требования к монтажу

Чтобы обвязка на 100% выполняла свою роль, во время монтажа нужно соблюдать ряд требований:

1. обвязочный материал и столбы нужно надежно скрепить болтами, скобами или пробками;
2. укладка должна выполняться строго по уровню (если нужно добавить — высота добирается пластинами, если убрать — спиливается);
3. между сваями и обвязочным материалом (если это цельный или составной брус) должен идти слой гидроизоляции;
4. каждый угол должен быть укреплен уголками, скобами, гвоздями и т.п.

Требования к материалу

При подборе материала, имеется ввиду выбор между деревом, металлом и железобетоном, нужно учитывать следующие факторы:

• ширина обвязочного материала должна быть в два раза больше диаметра свай;
• он должен быть прочным, не подвергаться деформации;
• сечение должно быть одинаковым по всему периметру;
• по всей длине должна соблюдаться идеальная ровность;
• он должен легко поддаваться обработке.

Материалы для обвязки свайного фундамента

Итак, все сваи фундамента установлены. Следующим этапом будет скрепление их балками, придающими жесткость единой конструкции. Такое скрепление и есть обвязка фундамента (или ростверк)

Обвязка представляет собой перекрытие между фундаментом и нижним основание здания и распределяет нагрузку от веса всего дома на все опоры.

Очевидно, что сам материал, из которого сделаны связующие балки, должен быть:

• Конструкционно прочным
• Стойким к воздействию окружающей среды
• Долговечным

Этим условиям удовлетворяют металлические балки, а также толстый брус. Металл значительно прочнее, но подвержен коррозии. Дерево придает конструкции пластичность и более естественно в связи с основным материалом дома – древесиной. Именно обвязка из бруса чаще применяется для строительства деревянных домов, к которым относятся и каркасные.

Понятно, что сам брус для обвязки должен выбираться из прочных пород дерева, устойчивых к влаге.

Сам брус – это материал, получаемый обрезкой ствола дерева с четырех сторон. Как правило, название «брус» применяют для отрезков, имеющих одинаковое прямоугольное сечение по всей длине.

Обычно для обвязки фундамента применяют брус хвойных пород дерева. Несмотря на то, что прочность их уступает прочности лиственных пород, они имеют свои преимущества:

• Долговечность без разрушения
• Хорошая гидрофобность, то есть противодействие попаданию излишней влаги в толще древесины – вследствие наличия большого количества в ней смол
• Более высокая пластичность – что способствует прочности на излом при возникающих боковых нагрузках
• Более низкая цена

Как правило, в сечении брус обвязки не должен быть меньше 150х150 мм. Берется или брус с таким сечением или несколько досок с меньшим сечением, сложенных воедино. Обвязочные доски должны иметь однородную структуру, поэтому при выборе материала необходимо тщательно проследить за качеством древесины. Не допускается использование невысушенной древесины —  что при ее усадке существенно скажется на основании дома. Строго нужно следить за отсутствием трещин и других дефектов, ухудшающих качество бруса.

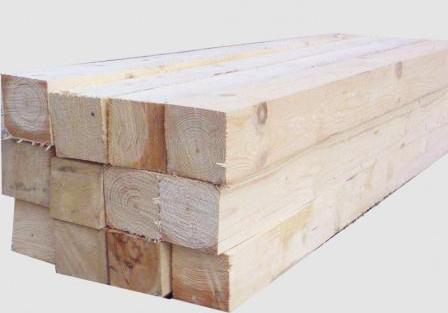

Типовой брус 150х150мм

Важным моментом уже на стадии возведения фундамента является обработка древесины с целью защитить ее от вредителей и болезнетворных бактерий. Брус обрабатывается специальным антисептиком, предотвращающим загнивание и развитие грибка. Это существенно сказывается на долговечности фундамента.

Кроме того, древесина должна быть защищена от воздействия огня. Для этого ее обрабатывают антипиренами – веществами, повышающими огнестойкость материала. Особенно это значимо для хвойных пород дерева – как раз из-за большого удельного содержания смол в его толще.

Как было сказано выше, иногда применяют соединение нескольких досок с целью придать балке обвязке квадратное сечение. Зачастую доски сразу склеивают в процессе производства. Такой брус называют клееным. Он имеет высокие эксплуатационные свойства, благодаря специальным технологиям – доску для бруса выбирают особенно тщательно, с использованием специальных контрольных приборов. Склеивание происходит под высоким давлением. В результате прочность клееного бруса не уступает монолитному  брусу. Клееный брус имеет дополнительные преимущества – например, в нем можно вырезать геометрически ровные пазы, да и сами размеры клееного бруса выдержаны более точно. Кроме того, клееный брус обладает повышенными влагозащитными и антипиреновыми свойствами – благодаря лучшей пропитке исходных досок меньшей толщины, чем общий брус. Их также легче высушивать до склейки.

Еще одни преимуществом является легкость клееного бруса – как раз вследствие хорошей просушки древесины.

Свайно-винтовой фундамент

В частном строительстве получает всё большее распространение. Имеет ряд преимуществ по сравнению с перечисленными выше.

• Экономичен.
• Универсален (может использоваться во всех случаях, когда требуется глубокий фундамент).
• Быстрая, беззвучная и безвибрационная установка (в сравнении с забивными сваями).
• Не требует перемещения грунта.
• Может применяться в большинстве типов грунтов.
• Готов принимать нагрузку после установки.
• Устраивается в любое время года.
• В некоторых случаях сваи можно использовать повторно.

Установка в каменистых грунтах и твёрдых глинах возможна с использованием узколопастных свай с литым зубчатым наконечником.

Всё перечисленное относится к деревянному и металлическому ростверку, как неотъемлемой части фундамента.

Расчет нагрузки

При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.

Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.

Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.

Отличия ростверка и нижней обвязки фундамента

Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.

Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.

Этот элемент строения используют в следующих ситуациях:

• когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
• когда строение приподнято над землёй более чем на 1 метр;
• для массивных сооружений;
• для сооружений на подвижных грунтах.

Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.

Применение швеллера и двутавровой балки

На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.

При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Укладка обвязки на свайный (винтовой) фундамент

Сначала нужно проверить горизонтальность фундамента. Если какие-то сваи оказались выше уровня их заглубляют или отрезают лишнее. При небольшой разнице проще сделать вырез в брусе. На низкие опоры в процессе монтажа подкладываются прокладки. Протянув между сваями бечёвку, проверяется ровность их установки и прямоугольность фундамента.

Затем подготавливаются оголовки. Если сваи выступают над землёй более чем на 0,5 м, к ним привариваются металлические пластины с отверстиями для крепления бруса. При низком расположении опор применяются оголовки, изготовленные из отрезков трубы с большим, чем у свай диаметром. К ним привариваются пластины усиленные косынками.

На прямых участках удобней использовать П-образные оголовки, сделанные из швеллера. Брус укладывается внутрь и крепится саморезами через отверстия в боковых стенках. Однако на угловых опорах придётся установить пластинчатые оголовки или приварить согнутые под прямым углом пластины. Ставить их нужно снаружи обвязки.

В зависимости от способа соединения брусьев подготавливаются их концы. После укладки гидроизоляции обвязка свайного фундамента брусом начинается с угла:

• укладывают два смежных бруса, затем остальные;
• после соединения всех элементов ещё раз проверяется горизонтальность и прямоугольность обвязки, при необходимости производится корректировка;
• закрепляют брусья на оголовках, сначала по углам.

В стыки желательно подкладывать . Это избавит от скрипов при усадке фундамента и температурном расширении материала. При креплении саморезами их нужно располагать по продольной оси бруса. Иначе распределение нагрузки будет неравномерным, что может вызвать поломку обвязки. При необходимости сращивания двух брусьев по длине, место соединения должно находиться на опоре.

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

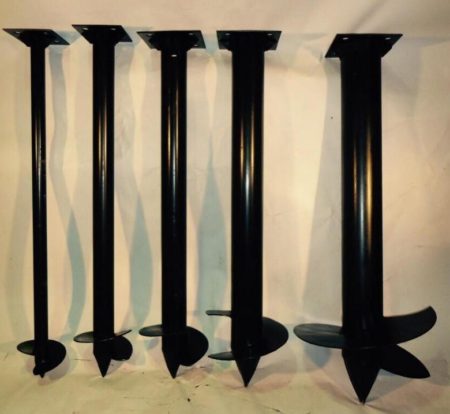

Основные опорные элементы с головной частью

Виды обвязки

Есть четыре вида обвязки:

1. Железо-бетонной литой лентой
2. Двутавром из металла
3. Металлическим швеллером
4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

Виды носовых частей опорных элементов

Особенности ростверка брусом

Перед монтажом ростверка, колоны выравнивают по длине относительно одной точки отсчета, заливают внутреннюю полость бетоном. После застывания (2-3 дня) — наваривают оголовки.

Для свай с винтом — металлическая конструкция в виде горизонтальной опоры 20х20 см, 25х25 см с приваренной ниже втулкой, упрочняющими откосами — «косынками».

Разрез установленных в почву частей фундамента

Особенности обвязки брусом:

1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Опорные элементы разного диаметра (под нагрузку 20-300 тонн)

Выполнение расчетов нагрузки

Для расчетов весовой, других нагрузок на сваи лучше обратиться к мастеру. Он организует необходимое геологическое исследование почвы на участке. Позволит выяснить глубину, на которую нужно ввинчивать сваи.

Если тип грунта, глубина нужного для винтовых свай слоя известна — можно сделать расчеты самостоятельно:

1. Подсчитывается примерный вес будущего здания (суммируется вес элементов, обстановки с 20-25% запасом)
2. К полученной сумме прибавляется коэффициент снеговой, ветровой нагрузок (они различаются для регионов, берутся из местных снипов)
3. По плану здания подсчитывается число внешних углов, внутренних пересечений несущих, обычных стен
4. Высчитывается общий периметр внешних, внутренних стен — делится на 2.5
5. Результат из п.п 3 складывается с результатом из п.п 4 — число потребных свай
6. Число из п.п 2 делят на общее число свай, выясняют по каталогу модель винтовой сваи, подходящей в данном случае
7. Винтовые сваи имеют вес, оказывают давление на грунт, нужно найти общий вес, разделить на максимальный для выбранного типа в п.п. 6. Станет известно количество дополнительных свай. Их равномерно распределяют по периметру.

Головная часть с винтом

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

На следующей стадии можно приступать к монтажу сруба

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени

Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

• продолжительным эксплуатационным периодом;
• хорошим показателем прочности;
• низким содержанием влаги;
• приемлемой стоимостью.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

• Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
• Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Заключение

Фундамент и ростверк, как его неотъемлемая часть, имеют ключевое значение для срока службы здания. Эксперименты здесь обходятся очень дорого. Сложные грунты, холодные зимы на большей части России не прощают даже минимальных ошибок при проектировании, монтаже основы зданий.

В домах, которые строят на продажу, стараются обойтись без ростверка, ссылаясь на опыт возведения промышленных объектов, жилых домов на забивных железобетонных сваях.

Безростверковый фундамент существенно удешевляет строительство, сокращает его сроки: перекрытие устанавливается непосредственно на оголовки свай. Но здесь каждая свая несёт свою нагрузку. Если она превысит проектную, свая просядет.

Соответственно увеличится нагрузка на соседние сваи. В результате затрещит весь дом, он станет не ремонтнопригодным.

В отдельных случаях на особо сложных грунтах проектной организацией может быть принято техническое решение по фундаменту без ростверка.

Но никак не «проффессиональной» строительной бригадой из соседнего региона.
