Виды обвязки винтовых свай фундамента

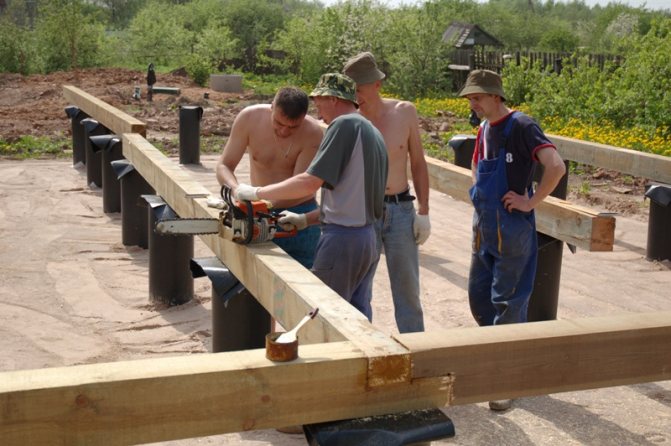

Классическая обвязка из бруса и технология ее монтажа

Несмотря на все недостатки использования бруса, сегодня это уже считается классическим методом, поэтому стоит рассмотреть данный способ подробнее.

Технология следующая:

1. После установки свай и доставки бруса на строительную площадку, последний дополнительно просушивается (даже если продавец уверяет, что он сухой).
2. Дальше брус пилится и раскладывается на сваях. Еще раз проверяются размеры и высота по уровню.

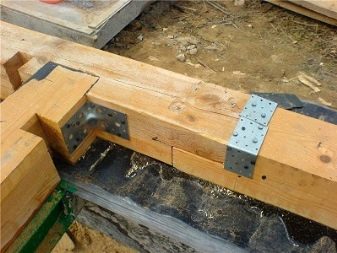

3. Следом брус стыкуется в местах угловых соединений. Для этого используется технология «внахлест». Когда пазы подогнаны миллиметр в миллиметр, соединять саморезами их не нужно. Перед этим брус крепится к оголовкам.
4. Для крепления к оголовкам свай используются анкера или саморезы типа «Глухарь». Резьбовое соединение осуществляется из-под низу. Перед этим, между оголовком и брусом подкладывается кусок рубероида (в качестве гидроизоляции).
5. Дальше углы соединяются и укрепляются скобами.

Для монтажа лагов, в местах состыковки также выпиливаются пазы для надежного соединения. Чтобы брус не треснул от использования анкера, для фиксации используют металлические уголки (с каждой стороны).

Дополнительная информация об обвязке в видео:

Виды обвязки

Пояс обвязки свайного фундамента может быть реализован в разных конструкционных вариантах. Они имеют собственные возможности, предназначены для работы с разными нагрузками и условиями.

Существуют следующие виды:

Деревянная

Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.

Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.

Достоинствами такого решения являются:

• Простота обработки, доступность материала.
• Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
• Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.

Недостатками деревянных видов обвязки можно считать:

• Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
• Пожарная опасность древесины.
• Возможность порчи материала насекомыми или грызунами.

Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.

Металлический ростверк

Обвязка металлом требует использования сварных работ.

С точки зрения монтажа она обладает заметными преимуществами:

• Высокая скорость соединения.
• Прочность, устойчивость ко всем возможным нагрузкам.
• Широкий выбор видов металлопроката, позволяющий получить различные варианты обвязки.

Наряду с достоинствами, металлическая обвязка обладает недостатками:

• Склонность металла к коррозии.
• Необходимость периодического обслуживания конструкции (окраски влагонепроницаемыми полимерными материалами).
• Сварные соединения требуют участия профессионального сварщика, способного грамотно выбрать режим работы и силу тока. В противном случае швы будут ломкими и хрупкими, что создаст значительную опасность для постройки.

Основным аргументом в пользу создания металлической обвязки является высокая ремонтопригодность и быстрота сборки ростверка.

Стоимость металлического проката и сварочных работ заметно выше, чем у деревянных балок.

Тем не менее, сторонников такого варианта обвязки примерно столько же, сколько и поклонников деревянных деталей.

Прочность и устойчивость металла высоко ценятся пользователями и повышает конкурентоспособность материала.

ВАЖНО!

Для увеличения прочности металлической обвязки рекомендуется использовать дополнительные болтовые соединения.

Бетонная

Бетонная обвязка — это практически полноценный аналог свайно-ленточного фундамента.

Принципиальным различием является распределение нагрузок — на свайно-ленточных основаниях оба элемента делят нагрузки поровну, а бетонный ростверк свайного фундамента лишь передает нагрузку на опоры, не выполняя несущих функций как таковых.

При этом, будучи лишь промежуточным элементом, бетонная обвязка позволяет получить максимальный эффект.

Она обладает высокой прочностью, долговечностью, устойчивостью к нагрузкам.

Кроме того, бетонный ростверк способен компенсировать изменение нагрузок или несущих способностей отдельных опор, перераспределяя или частично принимая на себя новые условия работы.

Достоинствами такой конструкции являются:

• Обеспечение максимальной несущей способности системы.
• Независимость от климатических или погодных условий.
• Относительно низкая потребность в периодическом обслуживании.
• Долговечность, надежность материала.

Недостатками бетонных элементов являются:

• Сложность создания, необходимость выполнения разных последовательных этапов работ.
• Большие объемы материалов (бетона, арматуры, древесины для опалубки, гидроизоляционных материалов и т.д.).
• Для затвердения обвязки требуется длительный период времени (28 дней с момента заливки), в течение которого дальнейшее строительство невозможно.

Строительство бетонной обвязки обычно выбирается при возведении крупных и массивных построек, где особенно важно обеспечить прочность и надежность пояса несмотря на высокий расход материалов и трудозатрат

ОБРАТИТЕ ВНИМАНИЕ!

Для некоторых видов свай нередко используют комбинированный вариант обвязки, при котором сам ростверк выполняет основные несущие функции, а стволы дополнительно соединяются металлическими перемычками. Такая перевязка, в частности, используется для винтовых свай. Она позволяет усилить систему и уменьшает возможности расшатывания или потери сцепления с грунтом.

Обвязка фундамента из бруса

Если вы строите небольшое здание из легких материалов — каркасное либо щитовое, и при этом финансовые средства на реализацию проекта сильно ограничены, лучшим выбором будет обвязка свай брусом.

Ростверк из бруса, как правило, устанавливается на основания из винтовых и буронабивных свай. Это отличный вариант для строительства фундаментов под бани, хозяйственные постройки и одноэтажные деревянные здания.

Совет эксперта! Ростверк из бруса, в сравнении с металлическими и железобетонными ростверками, обладает на порядок меньшим запасом прочности, однако для строительства вышеуказанных зданий его будет вполне достаточно.

Для обустройства обвязки чаще всего используются брус из дерева хвойных пород с сечением 150*150 либо 200*200 мм, его стоимость на порядок меньше бруса из лиственных деревьев, а в плане эксплуатационных свойств и продолжительности срока службы какие-либо отличия отсутствуют.

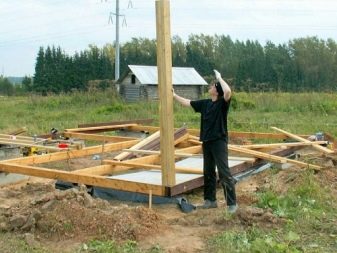

Рис 1.4: Строительство ростверка из бруса

Перед монтажом ростверка брус обязательно покрывается антисептическими составами, предупреждающими гниение дерева, и слоем битумной гидроизоляции, который необходим для приданию брусу гидрофобных свойств.

Последовательность монтажа обвязки из бруса следующая:

• После монтажа свай столбы выравниваются по одному уровню;
• На сваи устанавливаются оголовки;
• Выполняется гидроизоляция материала;
• На стыкующемся в углах дома брусе выпиливаются пазовые соединения;

Рис 1.5: Варианты стыковки ростверка из бруса

• Брус укладывается на оголовки свай по контуру фундамента, так, чтобы стыки отдельных элементов ростверка соединялись на оголовках, сами стыки, при этом, уплотняются джутом;
• Проверяется прямота углов и уровень ростверка;
• Брус фиксируется на оголовках свай с помощью саморезов.

Так же смотрите

Арматурный каркас для фундамента

Бурение под столбы

Строительство фундамента зимой

РАЗЛИЧИЯ В КРЕПЛЕНИИ В ЗАВИСИМОСТИ ОТ ТИПА ФУНДАМЕНТА

Чаще всего постройки из бруса «усаживают» на винтовые сваи или ленточные фундаменты. Опираясь на это, расскажем о методах крепления на каждый из них.

Крепим брус к ленточному основанию

Непосредственно деревянные стены дома весьма затруднительно прикрепить к фундаменту. Этой цели служит толстый нижний слой бруса.

Крепление будет выполняться анкерами, как это показано на фото.

Брус, скрепленный с фундаментом анкерами

Порядок действий:

1. Заранее приобретите крепежные элементы. На всякий случай, с запасом.
2. Обязательно перепроверьте уровнем ровность верхней горизонтальной поверхности. В случае обнаружения неровностей более одного сантиметра – устраните их раствором, если же они меньшего размера – подложите под брус дощечки.
3. Перед тем, как крепить брус к фундаменту, накройте ростверк слоем рубероида для пущей гидроизоляции.
4. Брусья нижнего ряда обвязки стыкуются путем выборки на углах. Этих методов существует два: в чашу и в лапу.

5. Стыковка углов в лапу

6. В подготовленных брусьях высверливаются отверстия чуть больше диаметра, чем анкерные шпильки, вбетонированные в верхнюю часть фундамента.
   Брусья с отверстиями «усаживают» на анкера, подкладывают широкие шайбы и завинчивают гайки.
7. Если углы нижних рядов соединены между собой нагелями или гвоздями, то анкера в этих местах устанавливать не нужно.
8. Проверьте уровнем все углы и диагонали верхней поверхности обвязки. При обнаружении неровностей – устраните их рубанком.
9. Теперь, по завершению постановки нижней обвязки на фундамент, можете приступать к установке вертикальных направляющих каркаса.

Обвязка фундамента брусом: принцип устройства

Стоит заметить, что указанный принцип постановки нижней обвязки подходит не только для ленточного основания. Пусть и с некоторыми нюансами, но он действителен для всех типов фундамента.

Крепим брус к свайно-винтовому фундаменту

Для начала объясним, почему обвязка является обязательным элементом, если вы выбрали винтовое основание. Дело в том, что предустановленные сваи с оголовками являются лишь точечными опорами, и соответственно на некоторые придется больше нагрузки, а на другие меньше.

Если же вы обвяжете сваи должным образом, то нагрузка будет распределена по всей площади, что существенно продлит «жизненный цикл» вашей постройки.

Нелишним также будет отметить, что обвязку необходимо выполнять сразу же после заливки полостей раствором и установки оголовков. Ведь согласитесь, грунты бывают различными и в них постоянно происходят механические процессы.

И наверняка вам бы не хотелось прилагать лишние усилия к трудоемкому выравниванию свай, изменивших свое расположение. Цена установки обвязки будет намного меньшей, чем цена возможного ремонта.

Итак, приступим. Прежде всего, убедитесь в правильности установки всех свай, используя уровень. Если наблюдаются небольшие отклонения, а оголовки уже установлены, устраните неровности путем выпиливания кусочков бруса в необходимых местах.

В углах будущей обвязки должны быть шпильки или анкера, залитые раствором. А углы бруса должны быть обложены алюминиевыми уголками.

Далее, для стыковки участков бруса, выполните на них распилы с обеих сторон. Один из них делают снизу, а другой сверху, после чего складывают куски под прямым углом.

По большому счету обвязка свай не представит большой сложности, при наличии достаточного количества свободных рук.

В некоторых случаях нижних венец здания исполняет роль обвязки. Это никоим образом не повлияете на прочность строения, если лаги пола расположены на несколько венцов выше.

Завершающий этап создания фундамента – обвязка брусом верхней его части
Итак, теперь обвязка фундамента своими руками не доставит вам никакого труда. Надеемся, что вы прислушаетесь к нашим советам и качественно установите основание для своего домика или бани.

Для получения дополнительной информации просмотрите видео в этой статье, где установку выполняют специалисты.

Нижняя обвязка является основанием каркаса дома. Она предназначена длякрепления каркаса дому к фундаменту. В моем случае нижняя обвязка ещё и распределяет нагрузку от дома на сваи фундамента т.е. выполняет функцию ростверка.

Необходимость обвязки винтовых свай и виды

Винтовые сваи должны выдерживать расчётные статические и динамические нагрузки от строящегося дома. Выступающие над поверхностью части труб не должны шататься, обязаны сохранять вертикальное положение, жёсткость при горизонтальных природных и техногенных подвижках грунтов, пучинистости.

По видам обвязки делятся на:

• нижняя,
• верхняя обвязка.

Нижняя обвязка

Нижняя обвязка необходима для придания жёсткости всей конструкции свайного поля. Рассчитана на исключения воздействий от подвижности верхних, выступающих над поверхностью частей свай не зависимо от состава грунта.

Важно! Заливка внутренней полости винтовой сваи бетоном со щебнем мелкой фракции на порядок увеличивает жёсткость оголовка от воздействия изгибающих моментов при подвижках грунтов. Применение нижней обвязки необходимо, даже если дальше будет смонтирована верхняя рама в следующих случаях:

Применение нижней обвязки необходимо, даже если дальше будет смонтирована верхняя рама в следующих случаях:

1. Для фундаментов, монтируемых на пересечённой местности с выступающими частями винтовых свай >5 метра.
2. Когда возможны подвижки грунтов или высокая сейсмическая активность в районе строительства.
3. Значительная вертикальная нагрузка от проектируемого сооружения.

Нижняя обвязка выполняется из металла:

• швеллер,
• уголок 50*50,
• толстостенные профильные трубы.

Основное условие монтажа — приварка металлических профилей горизонтально или с уклоном только по центру тела винтовой сваи. Устройство растяжек со сваркой к боковым частям сваи не допускается.

Работать при изгибах будет только сварной шов, а не тело металлического профиля.

Пример неправильно выполненной нижней обвязки профильными трубами. Вся конструкция держится на небольших сварных швах.

При сложностях в определении размеров раскосов или значительного количества подрезов при подгонке рекомендуется к серединам свай сначала приварить пластины из толстостенного металла, а уже к ним растяжки.

Верхняя обвязка

В этом варианте подразумевается устройство ростверка, представляющего жёсткую раму, служащую одновременно основанием фундамента для строящегося сооружения. Каркас рассчитывается так, чтобы выдерживать нагрузки от здания и равномерно передавать на все винтовые сваи поля.

Технология обустройства верхней обвязки винтовых свай различна и полностью зависит от материала, используемого для этих целей. Она выполняется такими способами:

1. Деревянная обвязка из бруса или досок, скреплённых в пакет.
2. Металлическая из швеллеров, двутавров или толстостенных профилированных труб.
3. Железобетонная с устройством ростверков на головах свай, выступающих над поверхностью.

В каждом случае необходимо соблюдать технологию монтажа каркаса. Винтовые сваи должны располагаться строго в одной вертикальной плоскости, разница в уровнях по горизонтали не должна превышать 0.02% от крайних свай по всей длине фундамента.

Варианты обвязки винтовых свай

Обвязку можно разделить на следующие виды:

Деревянный ростверк – делать обвязку фундамента рекомендуется из хвойных деревьев.

• — деревянным брусом – по стоимости выходит недорого, очень легко делается своими силами. Применяется такой материал в основном, если строится будет каркасный дом из дерева, либо строение из бруса.
• — деревянной доской – если ваше строение или каркасный дом будут небольшими, то ростверк можно сделать из деревянных досок, делая составную балку. Несколько досок скрепляется вместе и получается брус. Так, например, конструкция, сшитая в три доски, выходит по размеру как брус 150х200, а четыре соединенные доски – это брус 200х200.

Часто идет спор чем лучше делать обвязку из дерева – брусом или пакетом досок. Недостатки обвязки брусом своими руками в том, что он слишком тяжелый и если у вас мало помощников при строительстве, то переносить его будет сложно, плохая сопротивляемость изгибу. Доски тоже имеют недостаток – их нужно между собой соединить, это дополнительные траты денежных средств и времени.

Металлический ростверк – производится такая обвязка, если дом будет ставится на поверхности под уклоном, если будут присутствовать кирпичные, панельные или блочные стены, либо каркасный дом будет нескольких этажей.

• уголком – обвязка производится по внешней и внутренней площади фундамента и под стенами, которые будут несущими. Рассмотрим, как правильно уголком делать обвязку – уголки закрепляются полкой вверх таким образом, чтобы они друг от друга располагались на таком расстоянии, чтобы на всю поверхность можно было положить материал, из которого будет делаться стена;
• двутавром – выбирают этот материал потому что он прочный и немного весит. Профильная труба при таком способе получается, как распорка, что повышает срок эксплуатации фундамента.

Железобетонный ростверк – Делается более длительное время, чем все остальные.

Состоит из следующих этапов:

• — изготавливается опалубка из дерева с надежным дном для того, чтобы оно выдерживало вес заливаемого бетона;
• — в опалубку укладывается материал с хорошей гидроизоляцией, например, рубероид. Материал крепится к краям опалубки;
• — во внутрь свай укладываются перевязанные пруты из арматуры. После монтажа вертикальных арматур, полости свай заполняются раствором из бетона;
• — как только бетон схватится, к выступающим прутам крепится каркас ростверка.

Обвязка брусом

Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек

Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы

Работы проводятся в следующем порядке:

• брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
• на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
• затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
• на металлические площадки укладывают бикрост или рубероид;
• первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
• с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.

Нюансы возведения домов

Как правило, железобетонные сваи с большой грузоподъемностью используют для строительства кирпичных домов и сооружений с бетонными стенками в несколько этажей.

Винтовые стержни и ж/б опоры меньшего диаметра эффективны при закладке фундаментов под:

• каркасные,
• щитовые,
• деревянные и другие легковесные коттеджи.

Деревянные забивные сваи имеют ограниченную несущую способность поэтому используются только для строительства деревянных сооружений.

Частные дома и коттеджи на сваях поднимают над уровнем земли минимум на 20 см, чтобы исключить вероятность опрокидывания конструкции в результате действия сил пучения на фундамент.

Особенности обвязки

Перед тем, как приступить к обвязке свайно-винтового фундамента брусом, древесину следует обработать антисептическими составами, чтобы надежно защитить ее от образования грибков и плесени

Дополнительной мерой предосторожности будет обработка бруса антипенирами, понижающими способность дерева к воспламеняемости

В то время, когда обработанные деревянные элементы просыхают, на торцевых участках свай устраиваются оголовки – стальные конструкции, навариваемые на стволы винтов. Своей формой оголовок напоминает букву «П», а промежуток между его ножками определяется в зависимости от размеров брусового сечения. Рекомендуется также заблаговременно устроить отверстия для крепежных элементов.

Чтобы получить более надежную обвязку, ее следует выполнить двойным рядом. Запилы в этом случае выполнять не придется, что положительно скажется на показателе прочности. Для второго ряда используют брус меньшего сечения (15 на 10 против 20 на 20 см). Установка второго уровня выполняется на ребро, стыковочные участки нижнего ряда должны перекрываться.

Нижнюю обвязку чаще всего выполняют из хвойного материала, обладающего определенными достоинствами:

• продолжительным эксплуатационным периодом;
• хорошим показателем прочности;
• низким содержанием влаги;
• приемлемой стоимостью.

Разберемся, из чего лучше выполнять обвязку на свайном фундаменте – из бруса или из досок.

Утвержденные в строительной сфере нормы разрешают применять цельный брус сечением 15 на 15, 15 на 20, 20 на 20 см, либо брус, подготовленный за счет соединения нескольких досок и в сечении имеющий размеры 5 на 20 см. Наборный аналог прекрасно заменяет цельный элемент, по определенным показателям даже считается более надежным. Соединенные в одно целое три доски способны заменить брус сечением 15 на 20 см, а четыре – 20 на 20 см.

Каждый из вариантов пользуется популярностью и считается правильным. Отметим, что после изучения всех достоинств и недостатков материалов, застройщики в большинстве случаев используют сшитые между собой доски.

Цельная форма бруса считается тяжелым видом стройматериала, и, если количество рабочих на площадке ограничено, переносить такие элементы на места проведения монтажа будет сложно. Кроме того, цельные брусы обладают плохой сопротивляемостью на изгиб, что снижает их практичность. Зато доски перед монтажом приходится соединять, что влечет за собой дополнительные затраты.

Серьёзный подход

К фундаментам на винтовых сваях подход «с кондачка» недопустим. Заказывая проект, попросите привязать его к конкретному участку с производством расчётов по типу, диаметру, заглублению винтовых опор. Вес небольшого зимнего дома превышает 10 тонн. А несущая способность свай и слабых грунтов не беспредельны. Реклама не всегда честна. Сваи из стальной трубы диаметром 57 со стенкой 4 мм удержат только летнюю беседку.

Труба диаметром 108–325, стенка и лопасть винта минимальной толщиной 8–12 мм промышленного производства обеспечат необходимую стабильность для возводимого дома. Без ознакомления с результатами гидрогеологических изысканий в районе строительства, не узнаете, достаточно ли забуриться только на глубину промерзания, какую площадь лопастей выбрать – определяется по несущей способности грунта и его сопротивлению.

При установке свайного поля возможны ошибки размещения свай. Придётся перебуривать с увеличением заглубления на 1–1,2 м. Грунт взрыхлён, держать массу здания на заданной глубине она не сможет – «загуляет», поэтому увеличение глубины обязательно. Если не исправлять ошибку – со временем её отожмёт от оси. Тогда считайте, что этой сваи не было вообще.

Проведение работ в рамках первого этапа

В процессе осуществления стадии проектирования постройки следует принимать во внимание советы по выбору определённого типа фундаментного основания в зависимости от грунта и прочих условий. Объясняется это тем, что в различных случаях имеет место различный выбор фундаментного основания

Это позволяет исключить излишние затраты.

Особенности столбчатого фундамента

Любое строительство берёт своё начало с того этапа, на котором следует определиться с размещением на стройплощадке того или иного сооружения. В процессе осуществления разметочных работ необходимо определить то, в каких местах запланировано прохождение как внутреннего, так и внешнего контура фундаментного основания. Делается это соответственно для внутренних и внешних стен. Данные этапы строительства столбчатого фундамента включают в себя определение с местами расположения винтовых опор. В большинстве случаев ширина основания под постройку каркасного типа не превышает сорока сантиметров. Данный параметр представляет собой в некотором смысле ориентир для правильной установки столбов на строительной площадке.

Швеллер и винтовые сваи

Использование швеллера в свайно-винтовых конструкциях применяется при возведении строений с большой несущей нагрузкой. Обычно закрученные на необходимую глубину винтовые сваи обвязываются швеллером необходимого размера (ширины или расстояния между боковыми гранями, полками). Как правило при монтаже швеллера на винтовых сваях оголовки не используются, но встречаются решения со смешанным применением оголовков и швеллера. В этих случаях швеллер ставится либо на ребро опираясь и жестко крепясь сваркой к оголовкам, либо полками вверх, что в свою очередь позволяет «зависти» и укрепить брус во внутрь швеллера.

При установке конструкции из двутавровой балки на винтовые сваи, разумнее крепить все на установленные оголовки. Это позволяет точно без погрешностей смонтировать фундамент из двутавра. В частности при подъеме домов при просадке фундамента при заведении двутавра под нижний венец поднятого здания, балку лучше устанавливать на оголовок.

Применение швеллера в свайно-винтовом фундаменте

Обвязка фундамента на винтовых сваях

При монтаже швеллера обвязка делается по внешнему контуру фундамента или по внешнему и внутреннему. Все зависит от проекта и расчетов нагрузки. Контур фундамента может быть различной конфигурации, в том числе повторять «косые углы» эркеров

На что важно обратить внимание при устройстве свайного фундамента с использованием швеллера? Конечно на качество сварных швов. При не качественном исполнении работ сварной шов может разойтись, что в дальнейшем приведет к потере целостности конструкции. По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием

По окончании монтажа швеллер грунтуется специальным антикоррозийным покрытием.

Особое внимание необходимо уделить при монтаже свайных фундаментов на неустойчивых подвижных грунтах в береговых зонах и болотистых грунтах. В этих местах обвязка винтовых свай просто необходима

Дело в том, что в дальнейшем в грунтах сильно насыщенных водами возможны подвижки, которые потом могут привести к отклонению отдельных свай от оси, поэтому применение швеллера просто необходимо.

Обвязка фундамента на винтовых сваях в некоторых случаях может носить комбинированный способ. То есть помимо швеллера в качестве связующих элементов применяют уголок, профильную трубу, в отдельных случаях устраивают часть фундамента из монолитных бетонных элементов. В таких случаях обвязка фундамента, может считаться полноценным железо бетонным ростверком.

Обвязка винтового фундамента применяется для любого строения при необходимых условиях.

Технология и материалы для обвязки винтовых свай фундамента

Применение швеллера это один из вариантов применяемых при обвязке. При не сильных нагрузках используют профильную трубу или уголок. Часто считается достаточным использование бруса необходимого сечения в качестве ростверных балок связывающих свайное поле.

Швеллер устанавливается по верх сваи и крепится к верхним частям свай сварным швом. Если есть необходимость предусмотренная проектом на винтовые сваи устанавливают оголовок по верх которого монтируют швеллер или двутавровую балку. Брус крепится по верх оголовков винтовых свай болтовыми соединениями, что придает необходимую жесткость конструкции. Уголок или профильная труба используется в качестве материала для обвязки с боковых сторон винтовых свай и крепится сварным швом.

Почему необходима обвязка?

Свайный фундамент всегда предпочтительней, если речь идёт о брусовых и каркасных постройках. Кроме того, он актуален при нестандартных характеристиках почвы, в разных климатических зонах вплоть до районов Крайнего Севера.

Его преимуществами являются:

• применение в тяжёлых погодных условиях и на сложных грунтах;
• возможность использования при разном типе рельефа;
• длительный срок эксплуатации (до 100 лет);
• быстрый и простой монтаж;
• доступная стоимость в отличие от других типов фундамента.

Плюсом такой конструкции также считается отсутствие землеройных работ, поскольку сваи вкручивают в грунт на строго рассчитанную глубину промерзания с определёнными промежутками.

Верхняя часть свайного фундамента необходима для упрочнения конструкции, поэтому ростверк, как правило, сооружают.

Его основные функции:

• является опорой для стен и перекрытия цокольного этажа;
• служит для равномерного распределения нагрузки между сваями;
• предотвращает опрокидывание опор и их сдвигание за счёт увеличения пространственной жёсткости основания.

Для обвязки могут применяться ростверки из бруса, швеллера, железобетона, деревянной доски и других материалов. В связи с этим монтаж будет иметь некоторые отличия. Провести его можно своими руками, если отсутствует специальное оборудование для погружения винтовых опор в грунт.

Подготовка к процессу

Первым этапом подготовки является обустройство основы фундамента, то есть, забивка свай, установка рамы-ростверка. Преимущественно, обвязка утоплена в земле, поэтому для нее готовят траншею. На этом подготовительные работы заканчиваются.

Подбор уголка по характеристикам

Минимальный размер уголка – 50 мм с толщиной полки 4 мм. При выборе проката нужно учитывать цокольное расстояние, чем оно больше, тем большей должна быть ширина уголка.

При строительстве домов используют прокат с параметрами 50×50, 63×63, 75×75, толщиной 4-5 мм. Нет особых видов проката для этих целей – подходит обычный уголок с нужными параметрами.

Установка нижней обвязки

Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:

• выбор и установка фундамента;
• подготовка необходимых строительных материалов;
• установка и соединение обвязки.

Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.

Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке

Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.

Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.

Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.

После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.

Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.

На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.

Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:

• Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
• Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.

Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.

Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.

На сегодняшний день строительный рынок обладает несколькими различными технологиями для строительства каркасного дома. И для каждой технологии предусмотрен свой строительный материал, который и определит конечную стоимость строительства каркасного дома.

Обвязка свайного фундамента

Система свай представляет собой комплекс вертикальных стволов, погруженных в грунт.

Для дальнейшего строительства требуется горизонтальный элемент, соединяющий опоры между собой и служащий опорной линией для стен дома.

Этот элемент называется обвязкой или ростверком. Он выполняет важнейшую функцию — объединяет группу отдельных стволов в комплекс, делая свайное поле единой опорной системой.

После погружения в грунт внешние части свай обрезают, контролируя их высоту для получения ровной горизонтальной плоскости по всем опорным точкам. Затем на верхние части устанавливаются специальные колпаки — оголовки, оборудованные горизонтальными площадками и полками для монтажа обвязки.

Ростверк обычно повторяет план первого этажа дома, т.е. конфигурацию несущих стен.

Однако, для большей равномерности распределения нагрузок и устойчивости свай устанавливаются дополнительные поперечные или диагональные балки, увеличивающие жесткость связки отдельных опор и дающие дополнительное усиление несущим линиям.

В результате добиваются конструкции, при которой отдельно стоящих опор нет, все они включены в объединенный комплекс свайного поля.
