Обжим витой пары 4 жилы схема

Преимущества применения

Преимущества использования перед другими типами кабелей:

• Доступность;
• Простота монтажа благодаря небольшой толщине и гибкости кабеля;
• Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
• Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

• U/UTP — без экрана, применяется в домах и офисах, где нет сильных наводок;
• FTP (F/UTP) – с экраном, сделанным из фольги;
• STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
• S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
• U/FTP – каждая пара экранирована фольгой;
• F/FTP – фольга на каждой из пар и общий фольгированный слой;
• SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

• PVC – пластиковая оболочка, используется для прокладки внутри помещений;
• PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
• PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
• FR – защита, способна находится в открытом огне до 180 минут;
• LS – при горении кабеля выделяется минимум дыма;
• ZH – не токсична при горении;
• B – броня, применяется при прокладке кабеля в грунте;
• С – провод с силовым элементом, используется при подвесе кабеля.

Технология обжима и разводки кабеля

Распиновка витой пары с разъёмом RJ-45 требует от исполнителя специальной подготовки.

Главная его задача — запомнить, что технология обжима всегда остаётся неизменной. Поменяться может только цветовая последовательность укладки жил кабеля.

А сама технология обжима включает в себя следующую последовательность действий:

Изначально аккуратно срезается самый верхний слой обмотки. Специалисты утверждают, что нужно удалить максимум 6 см для более комфортной разводки.
Поочерёдно раскручиваются и выравниваются все проводки кабеля

Очень важно, чтобы от самого верха и до кончиков жил они не пересекались между собой.
Необходимо выстроить проводки в определённую цветовую последовательность, после чего их края срезаются ножницами так, чтобы длина была в пределах 3 см.
На этом этапе мастер должен постараться удержать специальную вилку из прочного пластика зажимной клипсой вниз. Каждая жила аккуратно помещается в небольшой отсек

Если хорошо присмотреться, то для каждого проводка производители предусмотрели наличие отдельного отсека, в который просто невозможно поместить сразу две жилы. Итоговый результат зависит от того, была ли соблюдена необходимая последовательность размещения.

Когда все вышеперечисленные действия выполнены, нужно приложить незначительное усилие, чтобы достоверно убедиться, что каждый кончик жилы касается медных вставок на краю мощного обжимного коннектора.
Во время закладки каждого проводка необходимо следить за тем, чтобы кабель не выскользнул из разъёма. Для этой процедуры можно использовать специальный инструмент или же отвёртку, которой аккуратно надавливают на медную вставку. Усилить нажим можно при помощи легко удара молоточком.

После этих манипуляций все цветные проводки должны быть надёжно закреплены в пластиковом корпусе вилки РЖ-45.

Отдельного внимания заслуживает распиновка кабеля, для которой вовсе не нужно приобретать дополнительное оборудование. За счёт этого разводка по объекту выполняется крайне быстро. Для работы нужно подготовить только один инструмент — это может быть маленький нож с тонким лезвием или же маникюрные ножницы. Все дальнейшие действия должны соответствовать следующей схеме:

• Верхний слой обмотки необходимо срезать на 10—15 см для комфортной разводки.
• Скрутки должны быть размотаны таким образом, чтобы от самого основания и до верхнего кончика они не пересекались между собой.
• Все виды современных розеток имеют две цветовые маркировки: А — подключение кросс, В — подключение стандарт. Именно по последнему варианту и осуществляется распиновка RJ-45.
• Когда основание оплётки приложено к плате, необходимо вставить жилы в дальние разъёмы. Мастер должен проконтролировать натяжение кабеля, расстояние от жима до оплётки не должно превышать 3 см.
• Обжим RJ45 проводится только после того, как все жилы были надёжно закреплены в коннекторах. Маникюрные ножницы необходимо удерживать в таком положении, чтобы угол среза составлял 45°. Нажим должен быть произведён исключительно сверху до тех пор, пока не произойдёт характерный металлический щелчок.

Методика опрессовки

1. Порядок обжима витой пары c штекером rg 45, все схемы

   Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

   На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.

Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением зеленых и оранжевых жил. Цвета жил могут отличаться в зависимости от производителя кабеля.

Тип опрессовки Т586 практикуют в США и странах ЕС

У перекрёстной опрессовки кабеля также есть два варианта: для низкоскоростных сетей (10–100 Мбит/с) и для современных гигабитных ЛВС.

Простая опрессовка подойдет для сетей с низкой скоростью

Разница между простой и перекрёстной опрессовкой — в расположении синих и коричневых жил.

Используйте перекрёстную опрессовку для сетей с высокой скоростью

Схема обжима медного 4 жильного сетевого кабеля.

Мы неоднократно в своих статьях упоминали стандарт, который регламентирует правила построения проводных ЛВС – EIA/TIA-568. Вспомним еще раз, о чем там говорится.

В современных сетях используют два способа опрессовки кабеля – прямой и кроссоверный (синонимы – перекрестный, кроссовый). Сегмент, соединяющий компьютер с сетевым устройством (свитчем, маршрутизатором), обжимается прямым способом – проводники на обоих концах отрезка раскладываются в одном порядке. Сегмент, соединяющий свитч со свитчем или ПК с ПК обжимается кроссоверным способом – часть проводников на втором конце кабеля меняет расположение. При перекрестном обжиме витой пары из 4 жил меняются местами все проводники, как именно – показано на схеме.

Схема опресовки сетевого кабеля из 4 жил

Провода четырехжильного кабеля обычно окрашены зеленым и оранжевым цветом (полосатый + однотонный), но бывают и другими

Какой цвет располагать вначале – не важно, главное – соблюсти порядок. На схеме показано, что здесь задействованы первая, третья, а также шестая жилки

Две из них предназначены для приема сигнала, две другие – для передачи.

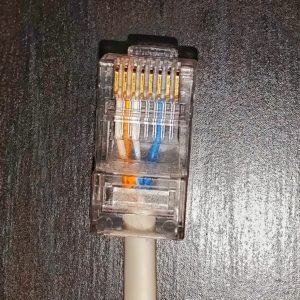

Обжим витой пары 4 жилы можно выполнять и на восьмижильном кабеле, к примеру, для подключения к роутеру двух компьютеров через одно гнездо. Для этого проводники делят две группы по два цвета в каждой, после чего обжимают по одной из приведенных выше схем.

Кстати, о том, как обжимать витую пару из 4 жил, в тексте EIA/TIA-568 не сказано ничего, то есть метод не стандартизирован. Но следовать утвержденным правилам все равно необходимо, иначе патч-корд не будет работать.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Наглядная схема выполнения обжима витой пары с перекрещиванием:

Как следует подключать двух-парный кабель

Соединительный кабель, в составе которого находится две пары проводов, как правило применяют для подключения между маршрутизатором расположенным в подъезде и абонентским оборудованием. В связи с этим, в большинстве случаев, для подключения применяется прямая распиновка витой пары. Так как в этом варианте оба коннектора подсоединяются по одному из указанных выше стандартов.

Прямая схема обжима коммутационного шнура на четыре провода

В случае необходимости изготовления соединительного шнура, имеющего схему перекрестного подключения разъемов. То тогда вам всего навсего понадобится при подключении второго коннектора просто поменять пары местами.

Необходимый инструмент для распиновки витой пары

Для этого вам потребуется:

• Провод нужного стандарта
• Коннекторы RJ45 2 шт
• Кримпер – инструмент для соединения проводов с разъемами
• Клещи для снятия изоляции
• Кабельный тестер для проверки витой пары

Наглядный пример необходимого инструмента

Тестер для проверки корректного соединения проводов.

Иногда возникает ситуация, когда срочно требуется изготовить коммутационный шнур, а под рукой не оказалось специализированного инструмента. В таком случае вы можете воспользоваться инструментом представленном на рисунке ниже. В конце данной статьи будут даны пояснения, как при помощи этих нехитрых инструментов выполнить распиновку витой пары в домашних условиях.

Подробное руководство как сделать обжим сетевого кабеля

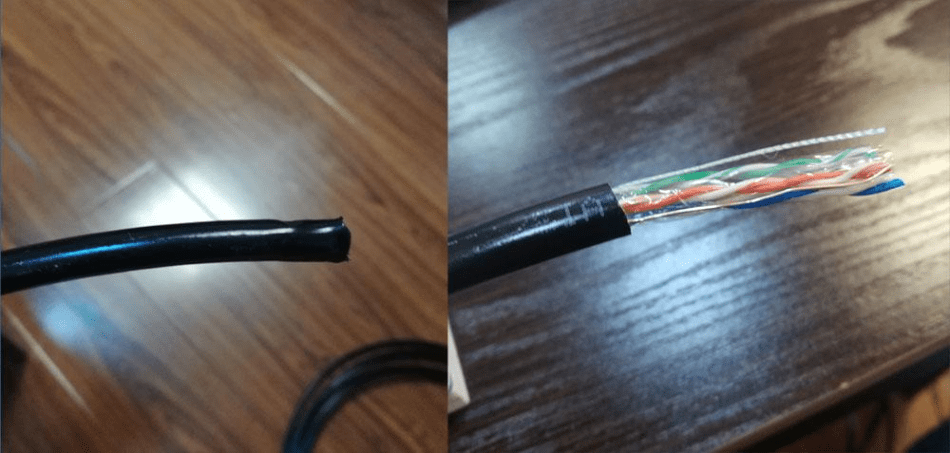

1. Воспользуйтесь клещами для снятия изоляции с провода. Вставьте в них конец провода и слегка прижмите, так чтобы оголить часть провода в пределах 20 мм. Сделайте оборот клещей на 180 градусов, до появления надреза на изоляции.

Далее нужно убрать изоляцию и экранирующую фольгу, срезать одинарный металлический провод, а затем скомпоновать проводники для выполнения обжима. При этом строго придерживаетесь цветовой схеме.
На следующим шаге нужно укоротить проводники до нужной длинны. Чтобы точно определить необходимую длину, можно приложить к проводникам сам коннектор RJ45. При выполнении этой операции будьте внимательны! Если оставить концы длиннее чем требуется, то возникнет большая вероятность ненадежного крепления проводов в разъеме. А в случае коротких концов, то скорее всего они просто не достанут до контактов коннектора.

Прекрасно подойдет для укорачивания провода инструмент для снятия изоляции.
После укорачивания до нужной длины, нужно поместить проводники в коннектор до упора. При правильном размещении проводков, конкретно видны все торцевые стороны жилы в разъеме.
По окончанию этой операции, необходимо вставить коннектор RJ45 в кримпер для обжима, и прижать клещи до упора.

Если все сделано правильно, контакты в в разъеме образуют капитальный контакт с проводами. На другом конце соединительного шнура нужно выполнить точно такую же операцию. Точность распиновки нужно протестировать тестером.

Как сделать распиновку витой пары при помощи отвертки

В случае отсутствия у вас специализированного инструмента, то можно обойтись подручными средствами. Как один из вариантов крепления коннекторов — это обыкновенные бокорезы, нож либо отвертка.

1. Ножом нужно снять с провода около 20 мм изоляционной оболочки, экранирующий слой, также необходимо обрезать стальной проводок.
2. Все лишнее нужно удалить бокорезами.

Расположите проводники в нужной последовательности, а затем поместите их в разъем до упора.
Берете плоскую отвертку и с силой давите на каждый контакт коннектора таким образом, чтобы он рассек изоляцию и соединился с жилой провода. Хотя такой вариант изготовления коммутационного шнура не очень надежен и некрасиво может выглядеть, но в экстренных случаях им можно воспользоваться.

Как правильно обжимать без инструмента — видео

Провод, разъем и кримпер

Для безопасности необходимо надежное соединение. Это устранит возможность повреждений электричеством и не нарушит связь. Коннекторы фиксируют кримперами. Каждый коннектор предназначен для своего сечения провода.

Перед началом проведения работ нужно просчитать, какое количество провода необходимо. Расстояние между оборудованием не должно быть больше 100 метров.

Одним из самых распространенных кабелей стал витая пара. Он квалифицируется по разной степени защиты: заземленный медный или алюминиевый. Количество жил у такого кабеля может быть 8, его называют 4 пары, или четырехжильный – 2 пары.

От качества кабеля зависит частота передачи данных. Этот показатель называется CAT. Чем он выше, тем лучше скорость передачи.

Для работы с кабелем необходим специальный разъем RG-45. Во время работы нужно правильно соединить проводники, чтобы связь была налажена.

Кримпер – это специальный инструмент для обжима сетевого кабеля. Он помогает соединить две части провода без распайки.

Где используется витая пара, для чего нужен обжим

Процесс предполагает установку на конце сетевого кабеля специального разъема. Он необходим для соединения кабеля и любого устройства, например, компьютера, телефона, модема. Контакты в сети должны быть правильно подсоединены, это обеспечит хорошие условия для работы устройств.

Прямой кабель 8 проводников

Прямая схема обжима витой пары 8 проводов используется в соединениях между конечными узами сети (рабочими станциями, принтерами) и коммуникационными устройствами (хабами, свитчами, роутерами). Прямой она называется потому, что оба конца отрезка опрессовываются одинаково, а проводники нигде не перекрещиваются.

Прямая обжимка кабеля

В нашей стране чаще используется схема обжима витой пары типа В:

В Европе и США, наоборот, общепринятым является вариант A, который отличается от B расположением 1-ого, 2-ого, 6-ого и 3-его проводников (бело-зеленый и зеленый меняются местами с оранжево-белым и оранжевым):

Различий в области применения кабелей, обжатых по типу A и по типу B, нет – они полностью взаимозаменяемы.

Выбираем кабель

Компьютерные сети

Для построения локальных компьютерных сетей,
подключения услуг доступа в сеть Интернет используется кабель типа «витая
пара». Как следует из названия, кабель состоит из нескольких витых пар.
Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu)
толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных
медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается
кабель, центральная жила которого выполнена из меди. Но сейчас на рынке
представлен бюджетный кабель с проводником из омедненного алюминия (CCA)

Как правило, толщина проводника обозначается
по американскому стандарту в AWG (American Wire Gauge System – американская система оценки
кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм,
и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его
средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще
провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение:
значение AWG характеризует количество этапов обработки проволоки, когда она при
изготовлении последовательно протягивается через калибровочные отверстия все
меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель,
маркированный 22 AWG (табл.).

Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная
величина появилась в результате

того, что стандарты устанавливались в США, где
длину принято считать в футах. Если мы переведем 305 м в американскую меру
измерения, то получим круглое значение 1 000 футов.

В зависимости от наличия защиты – электрически
заземленной медной оплетки или алюминиевой фольги

вокруг скрученных пар – определяют
разновидности кабелей:

• неэкранированная витая пара (UTP —
Unshielded twisted pair) – без защитного экрана;

• фольгированная витая пара (FTP — Foiled
twisted pair) – присутствует один общий внешний экран в виде фольги.

В отличие от кабеля UTP (незащищенная витая
пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и
высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP,
интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет
активно использоваться технология 10-Gigabit Ethernet, экранированные кабели
(FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но
и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10
Гбит/с системы.

Кабель для внутреннего применения имеет
внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из
полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.

Кабель может также иметь металлический трос
(наиболее характерно для наружного кабеля). Кабель

с тросом обычно используется при прокладке
воздушно-кабельных трасс.

Существует несколько категорий кабеля «витая
пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют

назначение кабеля и его скоростные возможности
передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.

Cat.3 – это в основном 2-парный кабель. Он
используется при построении телефонных и локальных сетей, поддерживает скорость
передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания
составляет 16 МГц.

Cat.5e, в отличие от категории 3, чаще всего
4-парный кабель. Он является самым распространенным и используется для
построения локальных компьютерных сетей. Скорость передачи данных по такому
кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.

Иногда встречается 2-парный кабель категории
5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и
свои преимущества: его себестоимость ниже, а толщина меньше (последнее
облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется
интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при
использовании 2 пар.

Телефония

К проводам, используемым в телефонии (исключая
магистральные телефонные кабели), в отличие от кабелей передачи данных, не
предъявляется таких жестких требований. Для подключения абонента к телефонным
сетям общего пользования зачастую используется однопарный кабель вообще без
всякой скрутки (так называемая «лапша»), хотя в современных условиях
подключение часто производится более современными типами кабелей, включая витую
пару категории 3. В квартире для подключения телефонного аппарата к розетке
используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.
