Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

  1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
  2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
  3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
  4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.

Что такое однолинейная схема электроснабжения и какие требования для её проектирования

Проекты всех электрических сетей создаются на основе специальной технической документации, в которой отображаются расчетные и эксплуатационные мощности, параметры и характеристики проекта электросетей помещения или здания в целом. Вся эта документация регламентирована «Правилами технической эксплуатации электроустановок потребителей». Правила разработаны на основе действующих законодательных актов, государственных стандартов и других нормативно-технических документов. В правилах технической эксплуатации учтены предложения электроремонтных организаций и научно-исследовательских институтов. Основополагающим документом в проектных документах является схема электроснабжения.

Программы для оформления исполнительной документации

Для составления качественной документации, соответствующей госстандартам, нет необходимости чертить схему от руки на бумаге. Ее можно нарисовать онлайн, воспользовавшись заточенным под эту цель программным обеспечением. Примеры таких приложений:

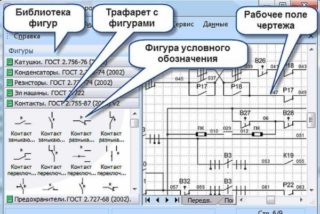

  • MS Visio – широко используется для разного рода офисных работ и подойдет для подготовки чертежа электросхемы жилого дома;
  • Компас-Электрик – простая программа, распространяемая свободно, применяемая сотрудниками служб электроснабжения;
  • 1-2-3-Схема – вариант, часто выбираемый учащимися и малоопытными специалистами;
  • AutoCAD Electrician – популярная программа в среде профессиональных разработчиков.

Выбор подходящей программы делается с учетом масштабности и сложности сети. Например, для частного дома нет необходимости применять сложное профессиональное ПО.

Проект электрификации загородного дома. Трехфазная или однофазная сеть?

Конечно, прежде чем чертить какие-либо схемы и идти оформлять подключение, нужно будет определиться с разновидностью электроснабжения, его источником и т. д.

В частных домах, как и в городских квартирах, может использоваться трехфазная или однофазная сеть. У той и другой разновидности имеются как свои недостатки, так и достоинства. Изначально любая промышленная сеть имеет три фазы. В многоэтажках они обычно распределяются по квартирам. При этом из-за различия в количестве используемых электроприборов нагрузка на фазовые провода часто бывает разной. В результате иногда выгорает нулевой провод. В частном доме подобных проблем обычно не возникает, поскольку хозяин один, а следовательно, контролировать нагрузку при распределении фаз гораздо проще. Однако при неправильном использовании сети разного рода проблемы — вплоть до выхода из строя электроприборов — могут возникнуть и в этом случае. Для предотвращения подобных неприятностей следует использовать стабилизатор, стоит который очень недешево. Помимо этого придется закупать оборудование и элементы, предназначенные именно для трехфазной линии. Что также влетит в копеечку. Поэтому использоваться трехфазная схема электроснабжения частного дома должна тогда, когда в этом действительно существует необходимость. То есть в том случае, если предполагается установка очень мощных приборов или оборудования – станков, электроплит и т. д.

Преимуществом однофазных сетей является относительная дешевизна и простота в использовании. Недостатком же – не слишком высокая мощность. Такую сеть целесообразнее монтировать в небольших жилых или дачных домиках.

Классификация однолинейных схем

Во время проектирования систем электроснабжения своими руками применяются разные схемы, которые отображают плановые работы, существующую уже систему или же разделение систем те или иным образом. Помимо расчетных и исполнительных, однолинейные схемы бывают такие:

  • структурные – содержат общие данные про электроустановку, которая выражается в указании связей силовых элементов, в частности, трансформаторов, линий электропередач, точек врезки и многого другого;
  • функциональные – их делают преимущественно с целью абстрактной передачи действий механизмов, к которым присоединяется электроснабжение, также указывается их взаимодействие друг с другом и то, как они влияют на общее положение дел с точки зрения безопасности. Такие схемы в основном применяются для проектирования промышленных объектов с большим количеством машин, механизмов и оборудования, которые тоже нужно наносить на схему;
  • принципиальные – чаще всего выполняются согласно ГОСТ и других стандартов той или иной страны, например, IEC, ANSI, DIN и т.д.;
  • монтажные – должны четко быть согласованными с теми или иными архитектурными решениями и строительными конструкциями, в частности, несущими. Каких-то специальных требований к их оформлению нет, то размеры оборудования и сечение проводов нужно указывать четко, также нужно указывать точно диаметры кабелей и четкие размеры элементов крепежа и прочих аксессуаров.

Помимо перечисленных схем с кабельными планами есть также и электрические специальные схемы, которые используются при проектировании об отображении компонентов по отдельности.

Например, в микроэлектронике для того чтобы отобразить микрокристалл интегральной микросхемы, нужна специальная топологическая схема. Такие схемы называют мнемосхемами, они имеют вид плакатов, где действующими элементами выступают приборы и сигнализирующая аппаратура и всевозможные имитационные агрегаты. На сегодняшний день их чаще всего визуализируют на мониторе компьютера, где есть функция принятия решения пользователем вручную.

Итак, можно сделать вывод, что однолинейные графические системы должны быть созданы согласно действующим в стране строительным правилам и нормам и включать в себя такую информацию:

полные и правдивые сведения об оборудовании;
расчеты аварийного выключения электроснабжения объекта как целиком, так и частично;
сведения о системе автономного питания, что важно на этапе проектирования частных домов, располагающихся вдалеке от центральных электромагистралей.

Рекомендации: как нарисовать однолинейную схему электроснабжения

Однолинейные схемы бывают двух видов: исполнительные и расчетные. Это зависит от эксплуатационных условий помещения.

А второй вид, когда в помещении нет рабочей электроустановки.


Однолинейные схемы бывают исполнительные и расчетные

В зависимости от вида электросхемы, этапы ее создания будут различны:

В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. Визуально обследуется помещение. И после этого в расчеты вносятся все недоработки и дефекты, которые возникли во время пользования электричеством. А также новые детали и их характеристики

Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Самое главное, чтобы все расчеты были верными.
В расчетной электросхеме необходимо составлять именно расчетную однолинейную схему, в которой есть много отличительных принципиальных характеристик

От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Если говорить в общих чертах, то для рисования однолинейной схемы необходимо: рассчитать все электрические нагрузки и перенести их на бумагу; подобрать все защитные устройства и также изобразить их на бумаге; подобрать все необходимые кабели и провода, и нарисовать их.

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

  • точку подключения к источнику питания;
  • тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
  • сведения об используемых счетчиках для учета электроэнергии;
  • марку, длину, сечение и количество токопроводящих жил кабельных линий;
  • расчетные потери напряжения и нагрузку;
  • используемые защитные устройства;
  • расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

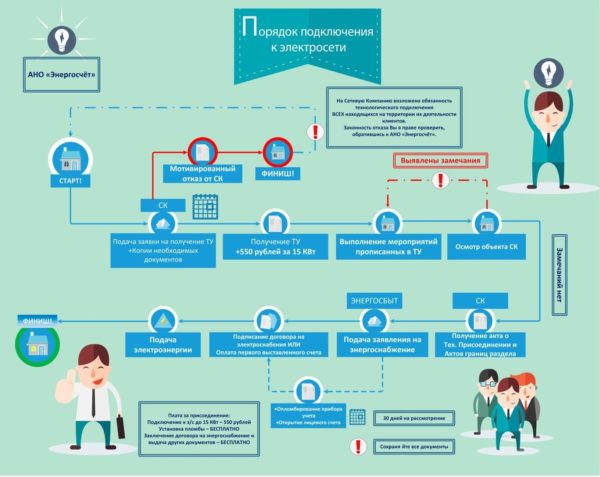

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

  • 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
  • 710-81 — нанесение буквенно-цифровых обозначений;
  • 721-74 — элементы общего использования;
  • 732-68 — обозначение источников света;
  • 755-87 — коммутационные аппараты и контактные соединения;
  • 702-2011 — правила оформления схем.

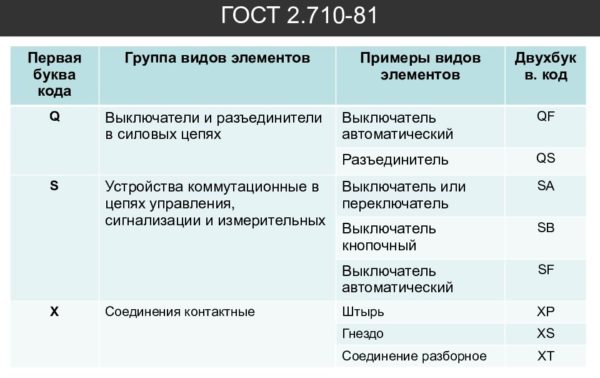

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81

При оформлении чертежа рекомендуется придерживаться следующих правил:

  1. Первоначально чертится рамка и штамп установленной формы.
  2. При необходимости можно разнести чертеж на несколько листов, чтобы было легче его читать. В этом случае формируется список со сквозной нумерацией.
  3. Осуществление маркировки элементов цепи производится от источника питания к конечному потребителю. Для этого используются заглавные латинские буквы и арабские цифры. Первые указывают фазу переменного тока, а вторые — последовательность цепи.
  4. Для обозначения положительной полярности используются нечетные цифры, а отрицательной — четные.
  5. Расшифровка маркировки составляющих цепи выполняется в левой части чертежа или непосредственно над каждым элементом.
  6. Основные параметры питающей сети, а также потребителей можно сносить в отдельную таблицу. При этом ее размер не регламентируется.
  7. Допускается использовать свободные участки ОСЭ для отображения технических характеристик кабельных линий в виде текста.

Условно-графическое отображение компонентов цепи

Для составления ОСЭ понадобится использовать определенные условные обозначения. Их большая часть отражена ГОСТами ЕСКД 2.721-74, 2.709-89, 2.755-87 и 2.732-68 в отдельных таблицах.

Проверка и утверждение проекта

После завершения разработки ОСЭ на ней ставится подпись непосредственного исполнителя. В дальнейшем понадобится получить согласование проекта от ответственного специалиста со стороны поставщика, который осуществляет проверку предоставленных данных.

Заключительным этапом станет получение разрешения на реализацию проекта от руководителя муниципальных электросетей. В зависимости от установленного штата указанной организации, проверяющий и утверждающий специалист может совмещать обязанности.

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

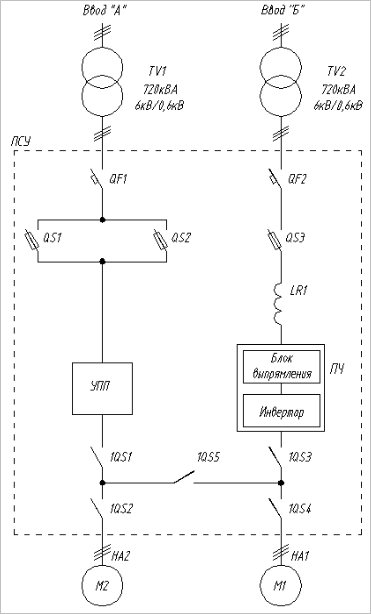

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Заполнение расчетной таблицы

2.1. Заполнение установленной мощности

Установленную мощность для каждой группы заполняем на листе «Таблица нагрузок». Более подробно процесс заполнения описан в статье «Зачем нужен лист „Таблица нагрузок“ в расчетных таблицах DDECAD».

2.2. Заполнение основных параметров нагрузок

После того, как ввели установленную мощность группы, указываем коэффициент спроса и cosφ. Указываем кол-во фаз и конкретную фазу, если нагрузка однофазная. Для однофазных нагрузок в столбце «Фаза» выбираем a, b или c. Для трёхфазных нагрузок выбираем abc.

Для равномерного распределение нагрузок по фазам отслеживаем в желтых и фиолетовых ячейках значения расчетного и полного тока в соответствующих столбиках.

После заполнения этих данных для каждой группы мы получим таблицу расчета нагрузок для данного щита. Указываем коэффициент спроса щита в столбце «Кс на щит» и таблица расчета нагрузок принимает окончательный вид.

2.3. Заполнение кодов для отрисовки схемы в AutoCAD

Следующим шагом заполняем коды оборудования и коды нагрузки. Например, необходимо, чтобы на отходящей линии был установлен автомат и УЗО. Данному набору соответствует код «3» из Приложения 2 Руководства пользователя. Указываем число «3» в столбике «Код оборудования» напротив соответствующей группы.

Данная линия питает розетки. Соответственно, из Приложения 1 Руководства пользователя выбираем соответствующий код — «1» — и указываем в столбике «Код нагрузки».

2.4. Выбор автомата отходящей линии

Для каждой отходящей линии выбираем автомат и указываем его характеристики в соответствующих столбиках. В столбиках «Iном» и «Котс» указываем числа (они используются для расчетов). В столбике «Уставка» могут быть указаны числа и буквы. Значения из этих ячеек будут отрисованы в однолинейной схеме в AutoCAD.

Выбираем номинальный ток автомата в соответствии с током нагрузки и указываем это значение в столбце «Iном». Выбираем характеристику отключения автомата и указываем максимальную кратность отключения в столбце «Котс». Например, выбираем автомат с номинальным током 16А с характеристикой «C». Тогда в столбце «Iном» указываем 16, а в столбце «Котс» указываем 10. В столбце «Уставка» указываем C16 или C16A.

2.5. Выбор сечения кабеля

После выбора автоматического выключателя выбираем сечение кабеля и указываем его в столбце «Сечение». Указываем длину в столбце «Длина», число кабелей в столбце «Число кабелей». Выбираем материал проводников и указываем в столбце «Cu-0 | Al-1». Для медный кабелей указываем нуль, для алюминиевых — единицу.

В столбце «Тип» указываем полное наименование кабеля: Число кабелей марку, число и сечение жил. Например, 2х(ВВГнг-LS 5×2,5).

2.6 Проверка выбора автоматов, кабелей и УЗО

После выбора автомата и сечения кабеля программа автоматически произведёт расчет:

  • падения напряжения;
  • токов короткого замыкания;
  • предельной длины, при которой автомат гарантированно отключит ток короткого замыкания;
  • токов утечки для проверки выбора УЗО.

Для начала нужно указать в ярко-зелёных ячейках в соответствующих столбцах падение напряжения, токов однофазного и трехфазного замыкания на шинах щита. Основываясь на этих значениях, параметрах автомата и кабеля, программа автоматически вычислит для каждой отходящей линии:

  • падение напряжения (на кабеле и суммарное, с учетом падения напряжения в питающей линии);
  • токов однофазного и трехфазного короткого замыкания в конце линии;
  • предельную длину кабеля данного сечения, которую отключит автомат с выбранными характеристиками;
  • ток утечки УЗО (рассчитывается на основе п.7.1.83 ПУЭ).

Проверяем результаты расчетов и корректируем, в случае необходимости, сечения кабелей или характеристики автоматов.

Таблица принимает окончательный вид.
