Обозначение автоматического выключателя на схеме

Виды и типы электрических схем

В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь.

Домашнему мастеру будут интересны 3 типа схем: функциональная, принципиальная, монтажная. Главное найти большую плоскость, на которую её можно будет разложить. При внесении изменений в схему последовательность присвоения порядковых номеров может быть изменена.

Дефакто-виды промышленных принципиальных схем. Совмещенный способ изображения устройства Разнесенный способ изображения устройства Рисунок 5 Если поле схемы разбито на зоны или схема выполнена строчным способом, то справа от позиционного обозначения или под позиционным обозначением каждой составной части элемента или устройства допускается указывать в скобках обозначения зон или номера строк, в которых изображены все остальные составные части этого элемента или устройства см. Для изображения защитного проводника также имеется отдельный значок Провода бывают разные по виду, назначению, нагрузке, способу прокладки.

В основном, все схемы читаются слева-направо, точно также, как вы читаете книгу. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Приведем в качестве примера основные графические обозначения для разных видов электрических схем. Большинство схем, которые созданы по ЕСКД, конструкторами и инженерами предприятий просто уродливы.

Каждый провод шины должен быть иметь собственное наименование. Неудобство этих схем в том, что замучаешься листать такую схему.

Таблица обозначений всевозможных токонесущих линий. Это дубликат более раннего документа — ГОСТ 2. Поэтому я называю составление принципиальной схемы искусством.

Виды и типы электрических схем

Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы. Основные правила составления принципиальных схем: Разбейте устройство на функциональные части: питание конечные входные устройства и прохождение сигнала до решающего устройства конечные выходные устройства и сигналы к ним от решающего устройства решающее устройство обмен данными с другим оборудованием Хорошо если удастся изобразить эти части на отдельных листах Движение сигналов схемы всегда! Существует множество вариантов обозначения, здесь я приведу наиболее распространённый, который соответствует ГОСТ 2. Большая часть обозначений — графические.

Рисунок 7 5. Внутри групп устройства делятся по количеству полюсов, наличию защиты. При выполнении схемы на неполных листах должны выполняться следующие требования: — нумерация позиционных обозначений элементов должна быть сквозной в пределах установка; — перечень элементов должен быть общим; — при повторном изображении отдельных элементов на других листах схемы следует охранять позиционные обозначения, присвоенные им на одном из первых листов схемы. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
Как читать электрические схемы. Урок №6

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2.302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

• ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
• ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
• ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Нормативная база

ГОСТ 21.614-88

На территории РФ обозначение группы или одиночных розеток и выключателей на проектных чертежах подчиняется следующим документам:

• ГОСТ 21.614-88. Подраздел «Изображения условные графические электрооборудования и проводок» из раздела о системе проектно-строительной документации;
• ГОСТ 21.210-2014. Электрические приборы, согласно нормативу, могут изображаться в виде стандартных условных обозначений;
• IEC 60027. Стандарт, принятый Международной Электротехнической комиссией, согласно которому проводка в российских зданиях должна соответствовать мировым требованиям.

В регламентирующей документации отмечена специфика создания условных значков электролинии и вспомогательных приборов на рабочей схеме.

Специфика обозначений в российских ГОСТах

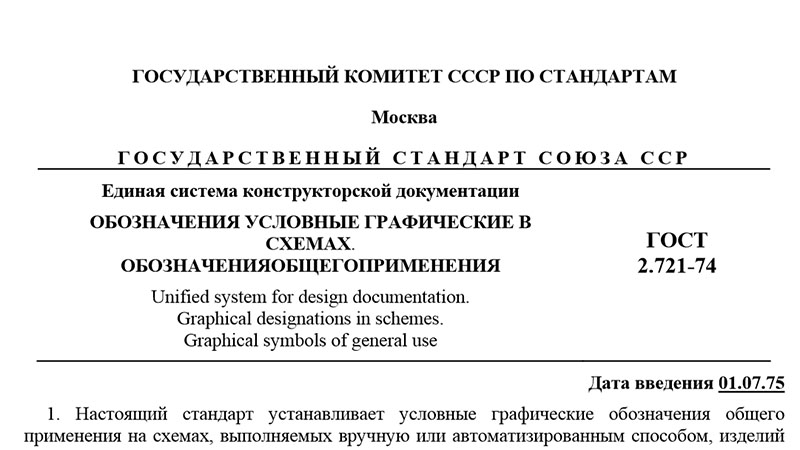

ГОСТ 2.721-74

Отечественная нормативная база с указанием, каким правилам и способам подчиняется маркировка частей электросхемы, включает следующие ГОСТы:

• 2.755-87 – раздел об условных значках для контактов и коммутационных соединений определяет способ обозначения теплового реле, контакторов, автовыключателей, рубильников. Графический индекс для УЗО и дифавтоматов отсутствует;
• 2. 721-74 – указано, какой знак применяется для общих деталей и узлов и вторичных электросетей;
• 2. 709-89 – отмечены особенности графической маркировки участков электрической цепи, специального оборудования, технологий соединения кабеля и других элементов.

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

В чем нарисовать однолинейную электрическую схему

Программ для черчения на компьютере (да, да электрические схемы не рисуют, а чертят!) много. Но все они как правило сложны в освоении, если Вы не занимаетесь этим профессионально. Однако я нашел несколько легких для использования обыкновенным человеком.

Программа 1-2-3 схема

Программное обеспечение компании HAGER 1-2-3-схема, Semiolog и hLsys Lume распространяются бесплатно. Скачивать можно и нужно с официального сайта http://www.hagersystems.ru/software/. А не искать ее на файлопомойках и мусоросборках. Программа на русском языке.

в автоматическом режиме сформировать однолинейную схему щита
Пример щита в сборе с маркировками групп потребителей, сделанных в программе Semiolog.

Программа XL Pro² от Legrand

1. подобрать оборудование Legrand из предложенного перечня, необходимое для сборки шкафа;
2. с помощью однолинейной схемы.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования. XL Pro² автоматически вносит все изменения, что максимально упрощает проектирование и расчет различных типов шкафов. Программа XL Pro распространяется бесплатно и доступна для загрузки зарегистрированными пользователями Extranet.

ПРОГРАММА XL PRO³

Программа XL Pro³ упрощает проектирование низковольтных комплектных устройств (НКУ). Программа позволяет конструкторам НКУ проектировать распределительные шкафы и щитки производства Legrand на токи до 6300 А двумя методами:

1. подобрать оборудование Legrand из предложенного перечня, необходимое для сборки шкафа;
2. с помощью однолинейной схемы.

Программа автоматически определит тип комплектного устройства, рассчитает его стоимость, выполнит размещение оборудования. XL Pro³ автоматически вносит все изменения, что максимально упрощает проектирование и расчет различных типов шкафов. Скачать программу можно на официальном сайте — http://www.legrand.ru/ru/scripts/ru/publigen/content/templates/previewMultiPhoto.asp?P=1715&L=EN

Rapsodie — Компоновка распределительных щитов

schneider-electric

1. Rapsodie предназначена для компоновки шкафов НН серий Prisma Plus, Pragma и Kaedra.
2. Работа в Rapsodie существенно ускоряет процесс компоновки шкафа.
3. В результате работы с программой пользователь может получить: внешний вид шкафа и полную сборочную спецификацию, а также подробный расчет стоимости проекта.
4. База данных программы содержит устройства Schneider Electric, пользователь может автоматически подобрать к ним дополнительные аксессуары. Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы.
5. Rapsodie также позволяет подобрать отобразить топологию однолинейной схемы для корректного подбора распределительных устройств и монтажных аксессуаров.
6. В программе есть режим автоматического подбора ячейки нужной конфигурации с учетом ранее заданных критериев.
7. Программа имеет привлекательный и интуитивно понятный русскоязычный интерфейс, документация выдается в виде файлов распространенных форматов (*.txt, *.xls, *.pdf, *.dxf).

Преимущества Rapsodie — это интеллектуальный инструмент для компоновки НКУ.

1. Комфорт и прозрачность при работе в программе
2. Автоматическая проверка совместимости устройств
3. Быстрый доступ к результатам проектирования
4. Печать или экспорт полноценной сопроводительной документации

Однолинейная схема электроснабжения 15 квт — кабель или провод?

Провод СИП4 4х16 предназначен для воздушных линий 0,4 кВ, имеет нужную механическую прочность и выдерживает длительную токовую нагрузку многократно превосходящую ту, которая соответствует 15 квт. В принципе, его можно заменить кабелем вроде АВВГ 4х16… однако, раз тот не предназначен для воздушных линий и не имеет нужной механической прочности, его можно использовать на пролетах только, подвесив к стальному тросу. Хотя, я видел, что в пос. Зеркальном (территория ЛОЭСК), такой кабель использовался для опусков от ВЛ-0,4 к щитам вдоль опоры. Тем не менее, СИП4 4х16 стал стандартом де факто и часто вписывается в технической условия на присоединение к элетросетям.

Как выполнить однолинейную схему

Электрическая однолинейная схема электроснабжения квартиры, дома, частного предприятия выполняется по требованиям ГОСТ 2.702-75. Согласно нормам, у Вас должно получится изображение 3 фаз, питающих сеть конкретного помещения и линии групповых сетей, которые отходят от питающих. При этом схему не нужно подробно детализировать, основная её цель – давать представление про общую конструкцию системы электрического снабжения.

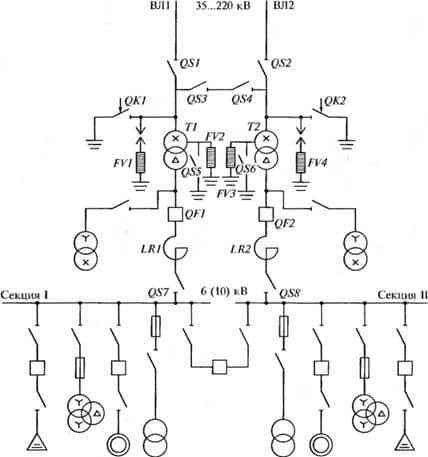

Фото — Принципиальная схема подстанции

Именно благодаря такой подаче информации, в итоге получается достаточно простой чертеж, четко передающий основные параметры сети питания. Многие начинающие электрики могут усомниться в эффективности таких чертежей, ведь кажется, что непонятно, как их отобразить тогда трехфазное или двухфазное питание.

Все очень просто: возле линии, которая определяет многофазное питание ставится цифра и перечеркнутый штрих, как на фото ниже. Цифра в такой схеме отвечает за определение количества фаз, а перечеркнутая косыми отрезками линия – это определение фазы.

Помимо отображения отдельных проводов, также важно изобразить на чертеже дополнительные детали электрической схемы. Для обозначения УЗО квартиры, контакторов, выключателей и прочих дополнительных элементов, Вам также нужно ознакомиться с ГОСТ 2.709, который предоставляется как в ПДФ, так и обычным текстом

В этом документе указываются общепринятые варианты черчения подобных элементов.

Рассмотрим пример однолинейной схемы квартиры (также можно использовать для электроснабжения дома):

Фото — пример однолинейной схемы

Для защиты групповых линий от перегрузки и общей цепи помещения от электрического замыкания, используются автоматические выключатели. Их, в свою очередь, на чертеже «подстраховывают» устройства сверхтоков. В схему в обязательном порядке нужно включить не только основные её составляющие (кабеля ввода, заземления, УЗО), но и розетки, выключатели света в комнатах.

На чертеже выше Вы можете обратить внимание, что возле перечеркнутых линий косыми штрихами нет цифр. Вместо них используется определение фазы по количеству штрихов

Если на схеме показано 2 штриха – то питание двухфазное, если 3 – то, соответственно, трехфазное. Но при этом однофазная проводка обозначается одной линией с одним штрихом.

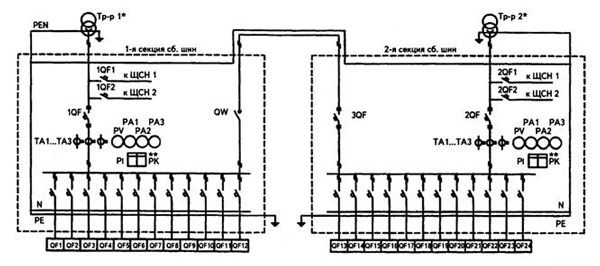

Такое подключение отлично демонстрирует однолинейная схема трансформатора КТП:

Фото — однолинейная схема трансформатора ктп

Примеры того, что должна включать однолинейная типовая схема электроснабжения поликлиники, квартиры, загородного или дачного дома, завода или прочих помещений:

1. Точку, где объект подключается к электрической сети;
2. Все ВРУ (вводно-распределительные устройства);
3. Точку и марку прибора, который используется для подключения помещения (в большинстве случаев, нужны также параметры щита);
4. Нужно не только начертить кабель питания, но и отметить на схеме его сечение и марку, иногда мастера помечают номинал;
5. Проект должен содержать данные про номинальные и максимальные токи оборудования, которое используется на объекте.

Еще очень важно использовать примерные расчетные нагрузки, которые могут стать максимальными для определенной сети электропитания (АТС) Вашего поселка, города. Правила выполнения могут варьироваться в зависимости от требования к конкретным помещениям

Вы должны уделять внимание любой мелочи, ведь основные требования к проекту выдвигаются снабжающей электричеством компанией. Именно однолинейная схема электроснабжения предприятия, дома, цеха является основополагающим документом согласно ГОСТ, который отвечает за эксплуатационные ответственности разных сторон

В особенности она необходима для подключения к локальной сети дома с АВР:

Фото — дом с авр

Чтобы бесплатно разработать однолинейную схему электроснабжения детского учреждения, частных построек (гаражей, домов, квартир, киосков), многоэтажного жилого здания, завода (СНТ), вахтовых вагонов, Вам понадобится ЕСКД. ЕСКД – это Единая система конструкторской документации.

Дома однолинейная схема электроснабжения чертится вручную или при помощи AutoCAD (чертёжная программа). Данный софт поможет разработать проект для любого объекта (офиса, торгового павильона, подстанции, школы, магазина, коттеджа, НПС) и потребителей.

Как шаблон, представляем однолинейную схема ЗРУ-10 кВ, к слову, по её аналогии разрабатывается схема ИБП АББМ:

Фото — однолинейная схема ЗРУ 10 кВт

Для разработки схемы при помощи специалистов, Вам нужно будет обратиться в конструкторское бюро своего города. Такие учреждения есть в Белгороде, Москве, Санкт-Петербурге и других крупных и средних населенных пунктах.
