Стропильная система односкатной крыши. технологические нюансы при сборке

Объективные характеристики односкатных крыш

Начнем обзор технических и эксплуатационных параметров односкатных крыш нетрадиционно, не с преимуществ, а с недостатков. К недостаткам можно отнести следующие факторы.

Отсутствие чердачного пространства или небольшой его объем

Действительно, односкатные крыши могут одновременно выполнять функцию потолка гаража (чердачное помещение полностью отсутствует) или иметь отдельное потолочное перекрытие, но оно располагается на минимальном расстоянии от стропильной системы. Этот недостаток весьма условен, сегодня нет надобности хранить в гараже полный комплект запасных частей из-за их дефицита, все недостающее без проблем можно приобрести в магазинах. А от такого гаражного хранения сложные с технической точки зрения агрегаты быстро теряют свои заводские данные. Что касается комплекта зимней/летней резины, то для него всегда найдется место в самом гараже или в небольшом чердачном помещении.

Чердака при односкатной конструкции крыши или вовсе нет, или же он будет маленьким и мало функциональным

Высокие показатели снеговой нагрузки

Как утверждает СНиП, при наклоне крыши менее 20° весь снеговой покров остается на поверхности скатов. Односкатные кровли редко имеют угол наклона, превышающий такие значения, соответственно, во время расчетов нужно учитывать максимальные значения высоты снежного покрова для каждой климатической зоны, увеличивать устойчивость стропильной системы, принимать специальные меры по повышению ее надежности. Но для гаражей это не проблема, небольшие размеры строения существенно понижают общие нагрузки и облегчают работу.

Факторы влияния снеговой нагрузки

Низкие дизайнерские характеристики

Это очень спорное утверждение, у каждого владельца гаража свои предпочтения. Не нужно во всем слушаться дизайнеров, они видят проект один единственный раз, а гаражом пользоваться не будут. Лучше всего по дизайнерским параметрам то строение, которое нравится владельцу, а не проектировщикам. Теперь пора немного поговорить о преимуществах односкатной крыши для гаража.

Таблица. Преимущества односкатных крыш для гаража.

Показатель
Краткое описание
Невысокая стоимость
Если принимать во внимание площадь помещения и стоимость крыши, то односкатные самые дешевые среди всех используемых в строительстве вариантов. Крыши гаража редко утепляются, а это заметно понижается сметную стоимость.
Минимальное количество непродуктивных отходов
Крыша не имеет стыковок, коньков, ендов и иных элементов, существенно усложняющих процесс покрытия

Простая геометрия скатов минимизирует количество отходов дорогостоящих кровельных материалов.
Технологичность и простота монтажа
Стропильная система очень простая, нет необходимости устанавливать различные упоры и подкосы, прогоны и коньки. Балки кладут прямо на несущие стены небольшого строения или на обвязочный пояс.
Универсальность использования
Односкатные крыши можно делать не только на гаражах, но и на всех приусадебных пристройках. Это позволяет строить сооружения различного назначения в одном стиле.

Скребок для уборки снега с крыш

По мнению профессиональных строителей, односкатные крыши – единственный вид стропильной системы, который могут собрать дилетанты. Надо лишь немного уметь резать пиломатериалы и иметь большое желание построить гараж своими силами.

Односкатная крыша – это несложная конструкция для расчетов и самостоятельного возведения

Общая характеристика по устройству крыши из профнастила

В магазинах, которые специализируются на продаже строительных материалов, не возникает сложности с покупкой материала для кровли гаража. Одним из оптимальных вариантов кровельных материалов является профнастил.

И здесь возникает вопрос, как сделать односкатную крышу на гараже из профнастила? И почему крыша на гараж из профнастила пользуется популярностью? Исчерпывающие ответы на данные вопросы ожидают в статье.

Для того чтобы создать качественный и надежный гараж своими руками, нужно изучить и выбрать оптимальный вариант материала. Крыша гаража из профнастила имеет следующие виды:

• односкатные (наиболее простая и экономичная);
• двускатные;
• четырехскатные.

Считается, что крыша из профнастила для гаража — выгодное решение. Сей факт основан на свойствах и преимуществах.

Типы крыш

Преимущества материала профнастил

1. Кровельные материалы из профнастила отличаются своей долговечностью в использовании. Примерный срок службы составляет 40 лет.

2. Материал, характеризуется экологичностью. Не нанесёт вред здоровью человека.

3. Не требует эксплуатационных затрат и усилий.

4. Доступная цена привлекает и увеличивает число покупателей.

5.1 Крыша из профнастила отличается своим разнообразием. Существует большое количество вариантов:

• уникальность размеров;
• всевозможные оттенки цветов;
• производится с различной степенью жесткости;

5.2 Производители наносят на листы защитный слой. Листы могут быть глянцевыми, матовыми. И всё это для гаража!

6. Не возникнет проблем с транспортировкой, потому что материал имеет достаточно легкий вес.

7. Несложно установить крышу из профнастила своими руками. Поэтому можно не привлекать дополнительные силы специалистов.

8. Привлекательный вид, который смотрится с общей конструкцией гаража.

9. Правильный монтаж гарантирует гаражу защиту от влаги в течение длительного времени.

10. Не подвержен перепадам температурных изменений.

11. На каждый лист накладывается цинковое покрытие.

Советы

Чтобы преимущества односкатной крыши на гараж из профнастила воплотились, есть необходимость ознакомиться с рекомендациями.

Маркировка профнастила

1. Следует знать, что степень жесткости и толщины зависит от выбранного угла наклона крыши.

2. В суровых погодных условиях необходимо предусмотреть более острый угол наклона.

3. Перед покупкой профнастил подлежит зрительной оценке:

• не должно быть наплыва;
• царапины и вмятины должны отсутствовать;
• не должны присутствовать заусенцы и отслоение краски;
• осмотрев сгиб материала не должно быть трещин, звука треска и поломок. Он обязан вернуться в изначальную форму.

4. Чтобы разрезать профлист, необходимо использование электрической пилы, на которой есть алмазный диск. Если инструмент отсутствует, то можно использовать ножницами.

Для разрезания не рекомендуется использовать болгарку, потому что материал имеет свойство нагреваться. Поэтому слой защиты будет поврежден и приведёт к коррозии.

Онлайн калькулятор односкатной крыши

Данный калькулятор упростит комплектацию материалов для стропильной системы и финишного кровельного покрытия, позволит просчитать угол наклона ската, количество обрешетки и размер стропил.

Перед проведением расчетов настоятельно рекомендуется:

1. Изучить особенности стропильной системы под конкретный кровельный материал. В большей степени это относиться к обрешетке. Так, для битумной черепицы обрешетка должна быть сплошной (доску можно заменить на листы ОСП или фанеры). Для металлочерепицы обрешетка монтируется с учетом размера волны.
2. Проверить надежность выбранного угла и шага стропил. В этом поможет программа Стропила 1.0.1..

Особенности проектирования и расчёты

Стропильная система односкатной крыши представляет собой ряд уложенных параллельных деревянных наклонных балок. Сами стропила становятся основанием для обрешётки под укладку кровельного покрытия.

В основу проектирования крыши закладывают расчёты таких параметров, как:

• угол наклона и его направление;
• форма и конструкция стропил;
• сечение и длина несущих балок;
• сложность конструкции ферм;
• теплоизоляция.

Угол наклона и его направление

Чем больше угол, тем круче уклон крыши. Минимальная его величина определяется в соответствии со СНиПом 2.01.07-85*. Пользуясь его картой и таблицей, определяют максимальную снеговую нагрузку в месте строительства бокса и основное направление ветров.

На основании этих данных находят в соответствующей таблице оптимальный угол наклона кровли. Направление наклона крыши выбирают в сторону преобладающих ветров с тем, чтобы силовой поток воздушных масс прижимал книзу крышу.

Кроме этого, наклон крыши должен способствовать быстрому сходу тающего снега, а также соответствовать определённому виду кровельного покрытия:

• от 10 до 200 – профилированный настил;
• более 200 – шифер, ондулин, натуральная черепица;
• от 250 – металлочерепица.

Форма и конструкция стропил

Стропила, подстропильные ноги, опорные балки, лежени и подкосы изготавливают из трёх видов древесины:

1. Цельный брус.
2. Брёвна.
3. Клееный брус.

Цельный брус

Стропила и подстропильные элементы изготавливают из бруса. Это самый популярный материал для монтажа кровельных систем.

Брёвна

В редких случаях опорную часть кровли гаража возводят из брёвен. Для этого используют стволы деревьев ø 15 – 20 см, очищенные от коры и обработанные антисептиками.

Клееный брус

Материал обладает повышенной несущей способностью, но «боится» повышенного уровня влажности. Такие стропила обойдутся дороже, чем балки из цельного бруса и брёвен.

Если высокая часть крыши располагается над воротами гаража, то стропила удлиняют свесами с кровельным покрытием с целью защиты от осадков место въезда и выезда автотранспорта из бокса.

Сечение и длина несущих балок

Стандартный размер гаражного бокса равен 3 х 6 м. Длина стропил, в случае прокладки в длинную сторону, будет примерно равна 6,2 – 6,5 м, в зависимости от длины свесов. Нередко стропила монтируют параллельно плоскости ворот бокса. Тогда балки изготавливают длиной 3,2 – 3,4 м.

При длине более 6 метров несущая балка с остальными элементами образует рамную опорную конструкцию – ферму. Что касается сечения несущих балок, то при длине пролёта до 3,5 метров (с учётом свесов) достаточно использовать цельный или клееный брус 50 х 150 мм, или брёвна ø 150 мм. При длине 6 метров и более использую брус сечением 50 х 200 мм или брёвна ø 200 мм.

Сложность конструкции ферм

Ферма отличается от простой стропильной системы тем, что внутри рамы устанавливают одну или две дополнительные распорки (подстропильные ноги). Их функция заключается в том, чтобы максимально разгрузить пролёт стропил. Такие стропильные системы называют висячими.

Различные решения конструкции ферм представлены на нижнем рисунке. На нижнем фрагменте рисунка представлена схема перекрытия кровлей пролёта гаража длиной от 12 до 16 метров. Такие гаражи строят для предприятий, содержащих свой автопарк.

Теплоизоляция

Утепление кровли имеет смысл, если бокс будет отапливаться. Для этого устанавливают котлы различной конструкции, электрообогреватели или протягивают трубы к радиаторам от домового котла. В любом случае, чтобы удержать тепло внутри гаража нужно утеплять не только пол, стены, но и потолок.

Так как рулонный материал утеплителя бывает шириной 1м и 1,2 м, то шаг между балками выдерживают в этом размере по осям. Утеплитель при укладке плотно занимает своё пространство, не оставляя щелей. Теплоизоляционные маты толщиной 50 мм укладывают внахлёст, в три слоя.

Во втором варианте, когда односкатная крыша гаража представляет собой железобетонные плиты, уложенные под наклоном на стены разной высоты, утепление кровли производят следующим образом:

• по периметру крыши устраивают борта высотой 150 – 200 мм. Это может быть продолжением кладки стен или специальные щиты из листового материала;
• сухую поверхность плит очищают от грязи и мусора;
• застилают плёночной пароизоляцией;
• всё засыпают керамзитом толщиной 100 – 150 мм;
• засыпку уплотняют подручными средствами;
• поверх делают стяжку из цементного раствора марки не менее М 150 и толщиной 50 мм;
• стяжку укрывают мягкой кровлей на битумной мастике.

Количество кровельного покрытия для односкатной крыши

Расчет кровельного покрытия базируется на индивидуальных характеристиках материала

Простой подсчет площади крыши в данном случае будет весьма приблизителен, так как не примется во внимание величина продольного, поперечного нахлеста, размер листа

То есть, площадь листа кровельного материала не используется полностью, при расчете учитывается только полезная часть. У каждого типа материала она своя, определяемая размерами волны или шагом ребристости.

Кроме того, необходимо учитывать размеры козырьков или свесов, на которые тоже идет расход кровельного материала. Если нет полной уверенности в качестве самостоятельного расчета, рекомендуется использовать наш калькулятор односкатной крыши.

Кровельный набор для металлочерепицы

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

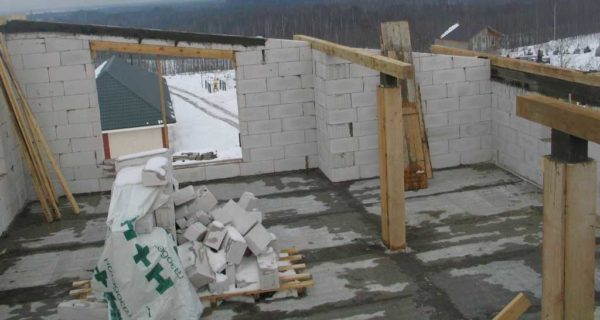

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Некоторые нюансы вопроса

В настоящее время теплые варианты гаражей не пользуются популярностью по нескольким причинам.

1. Высокая стоимость энергоносителей. Постоянно отапливать гараж в зимнее время обходится очень дорого. А если его не топить, то зачем утеплять?
2. Большая сметная стоимость утепленных помещений. Для уменьшения тепловых потерь необходимо дополнительно отделывать фасадные стены и потолок гаража. Цена утеплителей высокая, к ней надо прибавить столь же высокую стоимость труда квалифицированных строителей.

Утепление металлического гаража снаружи

Ремонт современных автомобилей лучше проводить в специализированных СТО

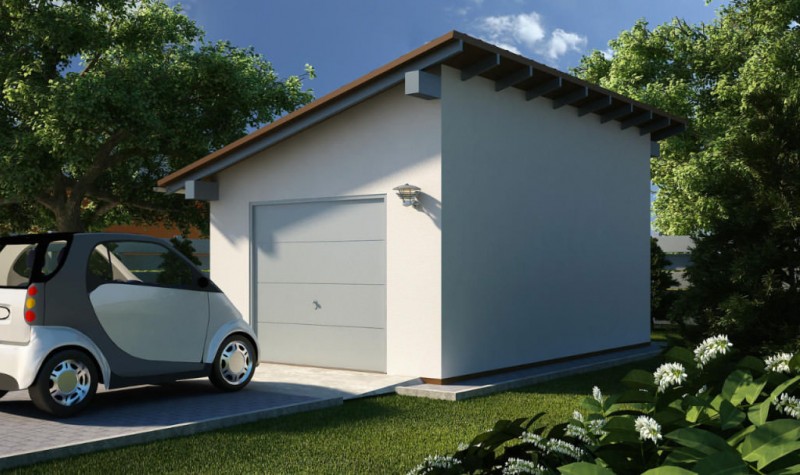

Односкатная крыша гаража

Односкатная крыша – оптимальный вариант стропильной системы для бюджетных проектов гаражей. В чем ее преимущества и есть ли недостатки?

Особенности создания и эксплуатации

Большим плюсом такого вида кровли в постройках является возможность самостоятельного ее возведения.

По сути, при строительстве крыши основным инструментом будет являться рулетка и карандаш, ведь практически все элементы не требуют сложных манипуляций с инструментами. В отличие от двускатной или четырехскатной крыши в этом варианте нет сложных соединений стропильной конструкции.

Доски, балки укладываются максимальными длинами, гидроизоляционное покрытие раскатывается без особых усилий, а шифер не требует точного раскроя. Кроме этого, подачу материала можно производить изнутри помещения, существенно сокращая время и силы.

Несмотря на простоту конструкции, такая кровля имеет свои особенности эксплуатации:

• при строительстве обязательно устройство ветровых досок;
• внутренние коммуникации вентиляции гаража должны выходить наружу через стены, а деревянные элементы по возможности, кроме антибактериальной обработки должны быть обработаны антипирогельным составом;
• при аномально большом снежном покрове придется принять меры к очистке крыши от снега, а при активном таянии снега на шиферном покрытии нужно быть вдвойне аккуратнее.

Особенностью такого вида кровли является и технология возведения на различных видах стен:

• при возведении на кирпичных, железобетонных или блочных стенах, возможно обойтись без мауэрлата, закрепив стропильную конструкцию с помощью анкерных болтов;
• на деревянных, каркасных и сборно-щитовых конструкциях стен рекомендуется использовать верхнюю балку каркаса или стены в качестве мауэрлата или устанавливать его поверх;
• в любом случае рекомендуется делать свес не менее 50 см со всех сторон крыши.

Листовая односкатная крыша своими руками: пошагово для гаража

В отличие от бетонной крыши, конструкции, предусматривающие использование листового кровельного материала, являются более универсальными – они с одинаковым успехом подойдут как для капитальных гаражей, изготовленных из кирпича и прочих блоков, так и для легких каркасных построек данного типа. Единственный нюанс заключается в некоторой ненадежности – такую крышу довольно легко вскрыть, и для злоумышленников она может представлять собой лакомый кусочек. В общем, вариант не для гаражных кооперативов и уж тем более не для гаража, находящегося в отдаленных от большого скопления людей местах. А для гаража, расположенного в своем дворе, этот вариант подойдет хорошо.

Как делается односкатная крыша для гаража из профнастила своими руками? Можно сказать, что элементарно – подобные кровельные материалы представляют собой некоторое подобие детского конструктора для взрослых, для сборки которого нужно лишь знать правила и уметь пользоваться инструментом. С инструментом придется разбираться самостоятельно, а вот о правилах, а вернее о последовательности сборки конструктора данного типа, мы вам расскажем. Выглядит эта последовательность следующим образом.

Балки (стропила). Логичным кажется, что лучше установить их поперек гаража, но это будет неправильно – с одной стороны, а с другой, в принципе, можно сделать и так, но в этом случае понадобится создавать двойную обрешетку. При любом раскладе в конечном итоге обрешетка для такого кровельного материала должна располагаться поперек гаража

Если речь вести о сплошной обрешетке из ОСБ, то все это абсолютно неважно. Но вернемся к нашим балкам – здесь имеется несколько тонкостей

Во-первых, способ их крепления – они не только должны быть зажаты между кирпичами в пазах, но и привинчены шпильками к стенам. Как вариант, можно рассмотреть и другой способ их крепления – неважно как, но они должны быть надежно прикреплены к стенам гаража. Во-вторых, древесина, дабы она служила долго, должна быть пропитана антисептиком. Ну и, в-третьих, как само собой разумеющееся, все балки должны находиться в единой наклонной плоскости. Для балок используется доска толщиной не менее 40мм и шириной 100мм – устанавливается она руба.

Ветрозащитная пленка. Набивается непосредственно на балки (стропила) и крепится к ним небольшого размера брусом (20 на 20мм). Этот брус является не только крепежным элементом – дополнительно он обеспечивает вентиляционный зазор, благодаря которому из под кровельного материала удаляются излишки влаги.

Обрешетка. Монтируется из доски толщиной 20мм – шаг установки доски в полной мере зависит от используемого впоследствии кровельного материала – доска обрешетки просто прибивается или прикручивается к стропилам, а вернее к брусу, удерживающему ветрозащитную пленку.

Кровельный материал. Здесь тоже все достаточно просто – монтаж листового кровельного материала производится снизу вверх. Рядами – он укладывается внахлест друг на друга. По волне этот нахлест составляет одну волну, а в поперечнике сантиметров двадцать, не более. Крепится листовая кровля с помощью гвоздей или саморезов, укомплектованных специальными пресс-шайбами.

В принципе, все, но для того чтобы конструкция односкатной крыши для гаража из листового материала была полной, дополнительно нужно осуществить ее подшивку снизу. Для начала между балками нужно заложить утеплитель, потом затянуть крышу паробарьером (устанавливается точно так же, как и ветрозащитная пленка) и только после этого крышу в гараже можно подшивать любым понравившимся вам материалом. Это может быть и ОСБ, и пластиковые панели, и если вы уверенны в надежности своей крыши, даже гипсокартон. Здесь решать вам.

В заключение темы об устройстве односкатной крыши для гаража скажу несколько слов о выборе кровельного материала

В принципе, подойдет любой, который вам понравится, но здесь нужно обратить внимание на его толщину – все просто, чем она больше, тем надежней будет крыша. Естественно, не следует забывать о разумных пределах

Автор статьи Александр Куликов

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления

Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила. При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности

Крыша гаража и ее кровля практически ничем не отличается от других стандартных конструкций такого типа: они используются для защиты основного здания от попадания влаги. Но те, которые находятся на «домах» для транспортных средств, практически всегда отличаются простотой. Обусловлено это тем, что при строительстве таких систем нет нужды создавать красивые конструкции с целью декорирования. В качестве материалов обычно используют ту же продукцию, которая применяется при строительстве стандартных крыш промышленных или жилых объектов. Очень часто вместо обычных сегодня делают утепленные мансардные крыши, помещения под которыми в будущем можно превратить в небольшое жиль. Но такие конструкции относительно дорогие и встречаются редко.

Устройство односкатной крыши гаража ↑

Односкатная крыша состоит из:

•  стропильной системы, являющейся основой, на которой крепятся все ее составляющие и которая воспринимает нагрузки на крышу;
•  обрешетки, устроенной аналогично другим видах крыш, которая служит опорной поверхностью для кровельного покрытия;
•  изоляционных материалов, предназначенных для удержания тепла и защиты от влаги;
•  кровельного покрытия;
•  дополнительных элементов, усиливающих стропильную систему.

Гараж, на котором устраивают односкатную крышу, должен иметь бревна или мауэрлат (брусья) на верхних торцах. Они станут опорными для будущей стропильной системы. Как правило, их крепят к стенам при помощи проволоки через анкеры, которые забиты в стену или закладывают специально в кладку.

Стропильная система

Главным элементом стропильной системы является стропило (деревянная балка определенного сечения). Как известно, оно может быть

• подвесным (опирается концами);
• наслонным (имеет также промежуточную несущую опору).

Если пролет, образованный опорными стенами, менее 4-5 м, как в случае гаража, можно ограничиться установкой на стропильный каркас только горизонтальных элементов (ригелей). В местах соединения мауэрлата и стропил изготавливают гнезда для крепежа. Стропила устанавливают на их позицию и надежно закрепляют гвоздями или анкерами.

кровля гаража из профнастила

Особенности создания и эксплуатации

Большим плюсом такого вида кровли в постройках является возможность самостоятельного ее возведения.

По сути, при строительстве крыши основным инструментом будет являться рулетка и карандаш, ведь практически все элементы не требуют сложных манипуляций с инструментами. В отличие от двускатной или четырехскатной крыши в этом варианте нет сложных соединений стропильной конструкции.

Доски, балки укладываются максимальными длинами, гидроизоляционное покрытие раскатывается без особых усилий, а шифер не требует точного раскроя. Кроме этого, подачу материала можно производить изнутри помещения, существенно сокращая время и силы.

Несмотря на простоту конструкции, такая кровля имеет свои особенности эксплуатации:

• при строительстве обязательно устройство ветровых досок;
• внутренние коммуникации вентиляции гаража должны выходить наружу через стены, а деревянные элементы по возможности, кроме антибактериальной обработки должны быть обработаны антипирогельным составом;
• при аномально большом снежном покрове придется принять меры к очистке крыши от снега, а при активном таянии снега на шиферном покрытии нужно быть вдвойне аккуратнее.

Особенностью такого вида кровли является и технология возведения на различных видах стен:

• при возведении на кирпичных, железобетонных или блочных стенах, возможно обойтись без мауэрлата, закрепив стропильную конструкцию с помощью анкерных болтов;
• на деревянных, каркасных и сборно-щитовых конструкциях стен рекомендуется использовать верхнюю балку каркаса или стены в качестве мауэрлата или устанавливать его поверх;
• в любом случае рекомендуется делать свес не менее 50 см со всех сторон крыши.
