Ондулин для кровли: размеры и характеристики

Достоинства ондулина

Современный материал onduline производится на основе битума. Из достоинств можно выделить следующие моменты:

• легкость- из-за этого не потребуется возведение усиленной системы стропил перед укладкой кровли;
• бюджетная стоимость обеспечивается за счет способа изготовления и доступных составляющих материалов;
• элементарность ухода- достаточно лишь облить его из шланга или подождать дождя;
• материал устойчив перед раздражителями кислотного и щелочного характера;
• на поверхности и внутри слоев исключен риск появления плесени;
• кровля из ондулина является экологически безопасной благодаря особенностям компонентов;
• устойчив к осадкам в виде снега и дождя;
• производитель определяет период эксплуатации 15-20 лет;
• монтаж ондулина возможен поверх старой кровли, что позволит сэкономить на демонтаже.

Свойства и размеры

В зависимости от производителя, выпускается несколько видов типоразмеров.

Технические и потребительские свойства ондулина во многом отвечают основному предназначению этого кровельного материала – устройство временной кровли. Именно временные кровли и являются основным местом применения ондулина.

Большинство производителей предлагают 15 летнюю гарантию на материал, при этом уточняют что эта гарантия распространяется только на защиту от проникновения атмосферных осадков сквозь сам материал, а вот прослужить еврошифер может долго – до 50 лет.

Кроме этого, следует сказать, что сам ондулин легкий и простой в установке материал, не требующий специального инструмента и специальных навыков.

Большое распространение ондулина пришлось на то время, когда экологи всерьез обеспокоились влиянием асбестоцементных шиферных листов на организм человека. В отличие от традиционного шифера, ондулин не содержит канцерогенов и экологически безопасен.

Наиболее востребованным и часто встречающийся размер стандарта листа – европейский:

• длина листа по волне 2 метра;
• ширина листа – 0,95 метра;
• толщина – 3 мм;
• высота волны – 3,6 см;
• длина волны – 9,5 сантиметра;
• количество волн – 10;
• вес листа – 6 кг.;
• климатические особенности использования – от -40 до +80 градусов;
• нагрузка на 1 кв. метр – до 300 кг.;

При производстве могут возникнуть некоторые деформации, поэтому существуют определенные допуски или отклонения от нормального размера листа ондулина, официально заявляемые производителями материала:

1. Отклонения по длине листа +10мм/-3 мм.
2. Отклонения по ширине листа – +5/-5мм.
3. Допустимые отклонения по высоте волны – +2/-2 мм.

Немаловажную роль при расчете количества материала для устройства кровли, играет точное определение так называемой полезной площади листа. Связано это с тем, что при укладке материала происходит перекрытие части площади одного листа другим, как вдоль волны, так и сверху.

Таким образом, из заявленных производителем 1,92 кв.метра площади листа полезной будет немногим около 1,6-1,64 кв. метра:

1. По длине листа 100-150 мм идет напуск на нижний ряд и перекрытие сверху следующим рядом.
2. По ширине за основу наложения берется 1 волна, то есть примерно 96мм.

Таким образом, размеры одного лист ондулина при расчетах берутся – 1850-1900мм*864мм.

Характеристики ондулина

Стоимость ондулина обусловлена его определенными особенностями и эксплуатационными характеристиками. Само кровельное покрытие похоже на обычный шифер, но включает другие компоненты, которые упоминались выше. Данный материал может применяться для обустройства крыш строений различного назначения, как домов, так и социальных объектов и других построек. Его вбирают благодаря тому, что в составе ондулина нет асбеста, а потому он безопасен и экологичен.

На рынке представлены листы в четырех цветах – зеленый, красный, коричневый, а также сланец. Ширина каждого листа составляет 0,96 м, а длина – 1,95 м. Необходимо отметить, что каждый лист ондулина на 4 кг легче шифера, его вес чуть больше 6 кг, а толщина всего 3 мм. Но сам по себе материал очень прочный, поэтому может выдерживать достаточно большие нагрузки.

Материал широко применяется в строительстве различных объектов, производственного, коммерческого, жилого или легкого сооружения. Имеет небольшой вес, может монтироваться на плоские старые покрытия крыш. Нагрузка нового покрытия в среднем составляет 3 кг на каждый квадратный метр.

«Ондулин» может крепиться на крыши с разным углом наклонаИсточник si.tierient.com

На отечественном рынке реализуются листы ондулина произведенные по французской лицензии. Стандартный лист имеет ширину 95 см, длину 2 м, толщина всего 3 мм, а высота волн составляет 36 мм. Может допускаться небольшая погрешность +/- 2 мм высота волны, +/- 5 мм ширина и +10/-3 мм длина.

Для производства листов используется прессованное целлюлозное волокно, которое в результате напоминает обычный шифер. Его пропитывают битумом, сверху смолы и минеральные пигменты. Благодаря используемым материалам лист может гнуться поперечно и продольно, имеет небольшой вес при общей площади в 1,9 м квадратных.

Листы имеют по 10 волн, ширина которых 95 мм. Во время монтажа делается нахлест в одну волну для горизонтальной укладки, а для вертикальной – 10-15 см при наклоне ската больше 15 градусов. При укладке листов полезная площадь каждого в таком случае составляет примерно 1,6 метра квадратных. При небольшом уклоне вертикальный нахлест делается 20 см, а боков в две волны. Учитывая эти факты надо проводить тщательные расчеты со специалистом, чтобы не потребовалось докупать материал.

В видео можно увидеть кровлю из ондулина:

Стоимость материала и доборных элементов

Купить ондулиновую кровлю, цена за лист которой является выгодной и конкурентоспособной, можно производства Франции, Италии, России и некоторых других стран. Стоимость одного листа может составлять от 250 до 550 рублей. В некоторых случаях немного больше или меньше, все зависит от производителя и его отдаленности от нашей страны.

Дополнительно для обустройства крыши потребуется закупить различные доборные элементы. К ним относятся коньки, которые обойдутся в 300-350 рублей. Также потребуется заполнитель карниза по 40-70 рублей в зависимости от модели, ендовы и щипцовый элемент, стоимость которых примерно одинаковая – 250-350 рублей штука.

Дополнительно для черепицы приобретается специальный фартук, его цена в среднем 370-450 рублей за единицу. Также используются некоторые другие элементы, стоимость которых в среднем составляет 250-350 рублей. Одним из самых дорогих компонентов кровли считаются специальные гвозди – их цена 100-200 рублей за штуку. Стоимость одного листа ондулина составляет 350-450 руб. Ондулин Smart немного дешевле 250-300 руб. Дороже всего обходится черепица 450-500 руб./лист.

«Ондулин» – выгодное и долговечное решение для кровель зданий различного назначенияИсточник hozsektor.ru

Цена кровли ондулина в общем выходит меньше, чем других популярных материалов, которые представлены на отечественном рынке. А благодаря удобным размерам и небольшому весу листов процесс монтажа происходит значительно быстрее, чем при использовании подобных аналогов. Такое покрытие сочетает в себе много преимуществ. Оно очень прочное, долговечное, устойчивое и подходит для облицовки различных строений. Характеристики и универсальность покрытия позволяет применять его для жилых и коммерческих зданий, материал безопасный, производится из экологических компонентов.

Измеряем лист ондулина

Французское трехмиллиметровое кровельное покрытие с названием ондулин (или еврошифер) в основе своей имеет органические целлюлозные волокна. Для прочности и сохранения цвета материал пропитан битумом со специальными добавками.

В процессе изготовления стандартных листов с десятью волнами допускаются следующие отклонения:

• по ширине листа: от -5 до +5 миллиметров;
• по длине листа: от -3 до +10 миллиметров;
• по высоте волны: от -2 до +2 миллиметров.

А теперь и сами параметры листа еврошифера:

• Ширина листа – 0,95 метра;
• длина листа – 2 метра;
• высота гребня волны – 3,6 сантиметра
• толщина листа – 0,3 сантиметра;
• масса листа – 6 килограммов.

При монтаже понадобятся и крепеж с аксессуарами. Помимо специальных гвоздей, будут необходимы карнизы, ендова, фронтоны, желоба и заполнители для карнизов, окна и вентиляторы для кровли. Непременно следует их все учесть.

Размеры доборных элементов Ондулина

Основные свойства ондулина

Сфера применения ондулина чрезвычайно широка – он используется для перекрытия легких построек (киосков, беседок и навесов), в жилищном, промышленном и коммерческом строительстве. Небольшая масса материала дает возможность его использования на плоских крышах, для ремонта старых покрытий, он практически не оказывает нагрузки на фундамент. Масса материала – примерно 3 кг/м2.

Материал очень удобен в работе – благодаря небольшой толщине его можно резать, свободно затаскивать на крышу. Гибкость материала позволяет укладывать его на кровлях сложной конфигурации. Обычно площадь одного листа ондулина составляет 1,9 м2.

Разновидности ондулина

Особо востребованным в последнее время стало такое кровельное покрытие, как ПВХ Ондулин 95. Он представлен в виде прозрачного материала, который полностью пропускает солнечный свет, и полупрозрачного, с помощью которого создается обстановка с приглушенным естественным освещением. Профильная конструкция, а также размеры аналога из ПВХ полностью совпадают с параметрами битумных листов, при этом он позволяет создать дополнительный источник дневного освещения.

В ходе эксплуатации ПВХ-ондулин не подвергается воздействию излучения ультрафиолета и высоким температурам, он достаточно надежен и безопасен для людей. Новейшие технологии производства позволяют сохранить материал в первоначальном виде на долгие годы.

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

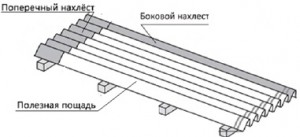

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

1. Рассчитать полезный размер листа:

l_пол. = l_ф..— с₁              (1.1)

b_пол. = b_ф..— с₂  (1.2)

где l_пол., b_пол. – полезная длина и ширина ондулина соответственно, м;

l_ф., b_ф. – фактическая длина и ширина листа соответственно, м;

с₁ – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с₂ – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе:

1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.

1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.

1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=L_ф/L_пол             (1.3)

где L_ф – фактическая длина конька (или ендовы) крыши;

 L_пол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Аксессуары для кровли из ондулина

Для качественного монтажа крыши из ондулина нужно покупать доборные элементы, желательно от идентичного производителя. В комплект покрытия входят следующие элементы.

1. Конек. Устанавливается в месте стыка двух скатов. В зависимости от конкретного производителя, размеры могут незначительно меняться, но в среднем длина равняется 100 см, ширина одной стороны — 30 см.

2. Щипцы. Применяются для фронтона и кровельного ската. Примерные размеры 110×35 см.

3. Ендовы. Устанавливаются в местах излома скатной кровли. Примерные размеры 100×15 см.

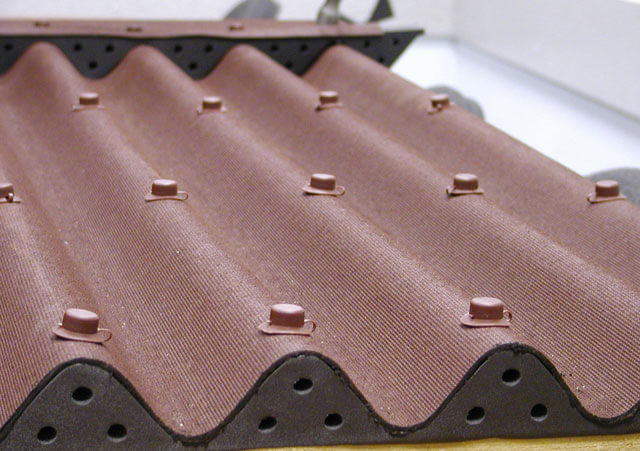

4. Заполнитель открытых просветов волн. Монтируется на нижнем ряде покрытия, предупреждает попадание под кровлю снега, дождя, птиц. Изготавливается из прочного поролона, имеет отверстия для вентилирования.

5. Фартук. Применяется для герметизации стыков кровли с вертикальными архитектурными элементами. Чаще всего изготавливаются из пластиков, но есть и металлические варианты.

6. Гвозди. Используются для фиксации отдельных листов, имеют резиновые уплотняющие прокладки.

Во время подсчета количества кровельных материалов обязательно следует учитывать и эти элементы. Как правильно рассчитать количество для конкретной крыши, мы расскажем в статье немного ниже.

Вентиляционная труба применяется вместе с кровельными листами

Таблица. Технические параметры ондулина от различных производителей.

Использование ондулина для скатных крыш

Один из оптимальных вариантов для применения ондулиновой черепицы – двухскатная конструкция крыши. Именно такой тип крыши является наиболее популярным при отечественном домостроении, так как она сочетает в себе не только простоту и дешевизну исполнения, но и максимальное удобство. Используя разновидность двухскатной крыши – мансардный тип крыши, можно обустроить под ней жилую мансарду, а проводя кровлю ондулином можно надолго забыть о целостности крыши, ведь она не станет протекать или образовывать ненужную влагу в виде конденсата.

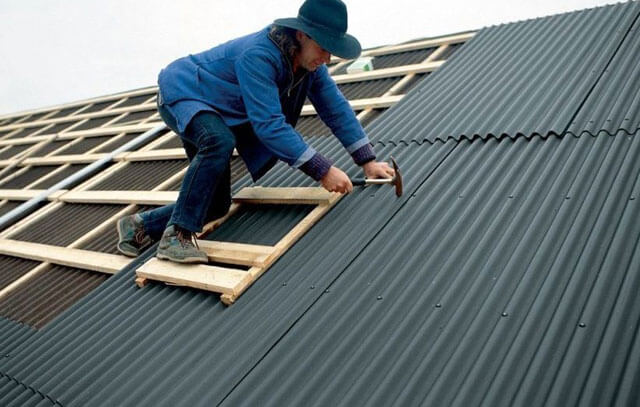

Имея минимальный набор строительных инструментов и пару друзей можно быстро и качественно провести монтаж кровельного материала на двухскатную крышу, главное в этом случае – нельзя экономить на системе крепежей, ведь для монтажа одного листа требуется как минимум двадцать гвоздей.

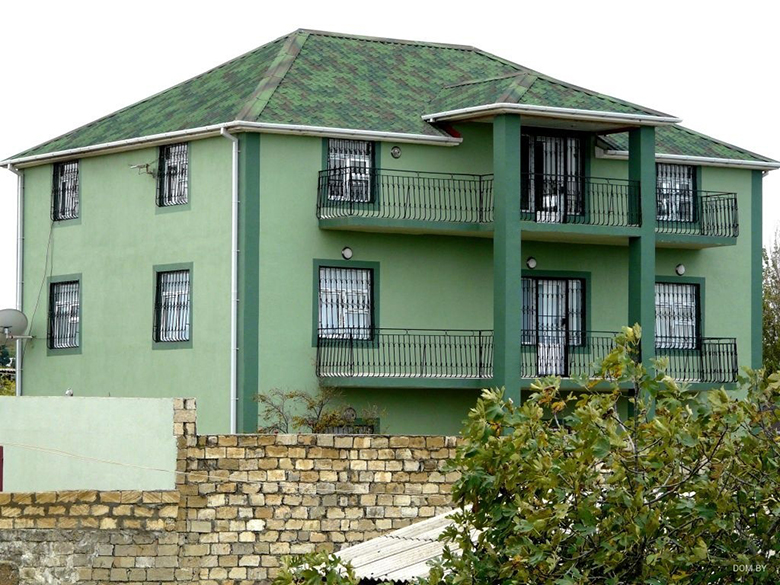

Вальмовая или же четырехскатная крыша также приветствует применение ондулина, имитирующего гибкую черепицу, однако у нас этот вариант пока не особо популярен, но пользуется регулярным спросом во многих странах Европы. Мансардная крыша, о которой и говорилось ранее – самый практичный, удобный и надежный вариант. Благодаря этой крыше можно экономить на полноценном возведении второго этажа, а используя ондулин можно обезопасить крышу от шумов, проникающих на чердак.

Преимуществом для многих станет, универсальность материла, его легкость и доступность. Если для постройки дома и создания крыши сложной конструкции было потрачено много денег, то дешевая ондулиновая черепица станет идеальным решением. Проводя кровельные работы ондулином, можно не только покрыть крышу любой конструкции, но и преобразить дом, создать оригинальный и уникальный экстерьер постройки, способный приносить удовольствие собственнику жилья и его домочадцам долгие годы.

Сильные стороны ондулина

Первоначально функция ондулиновых листов сводилась исключительно к осуществлению быстрого ремонта и заделке протечек на шиферных, черепичных и металлических кровлях. По ходу применения практика показала, что еврошифер вполне пригоден в качестве самостоятельного кровельного материала.

Этому поспособствовали следующие его качества:

1. Малый вес. Без преувеличения можно сказать, что ондулин – наиболее легкий материал для крыши. Это позволяет осуществлять его укладку прямо на старый шифер или профилированный лист без проведения демонтажных мероприятий.
2. Продолжительность службы. Ондулиновая кровля способна безболезненно перенести до 100 заморозок и разморозок, что позволяет производителю давать гарантию на 25 лет. Как показывает практика, еврошифер служит не менее 50 лет.
3. Хорошая прочность. Наличие волнистого профиля позволяет материалу иметь несущую способность в 650 кг/м2. Ему не страшны снеговые нагрузки до 300 кг/м2.
4. Гидрофобность. Ондулин не пропускает и почти не впитывает воду, что позволяет гарантировать надежную защиту стропильной конструкции от намокания.
5. Звукоизоляция. Поверхность еврошифера обладает шумопоглощающими характеристиками. На такой крыше почти неслышен дождь, град или сильный ветер.

Выбирая ондулин в качестве кровельного покрытия, важно учесть тот факт, что этот материал является горючим. Производитель не рекомендует при эксплуатации превышать температурный режим в + 110 градусов, иначе листы начнут деформироваться. Исходя из этого, еврошифер не следует использовать на банях, беседках с мангалами, жилищах с каминами и твердотопливными печами.

Исходя из этого, еврошифер не следует использовать на банях, беседках с мангалами, жилищах с каминами и твердотопливными печами.

Сравнение ондулина с другими покрытиями

Обычно ондулин сопоставляют с металлической черепицей, поскольку эти материалы немного похожи внешне.

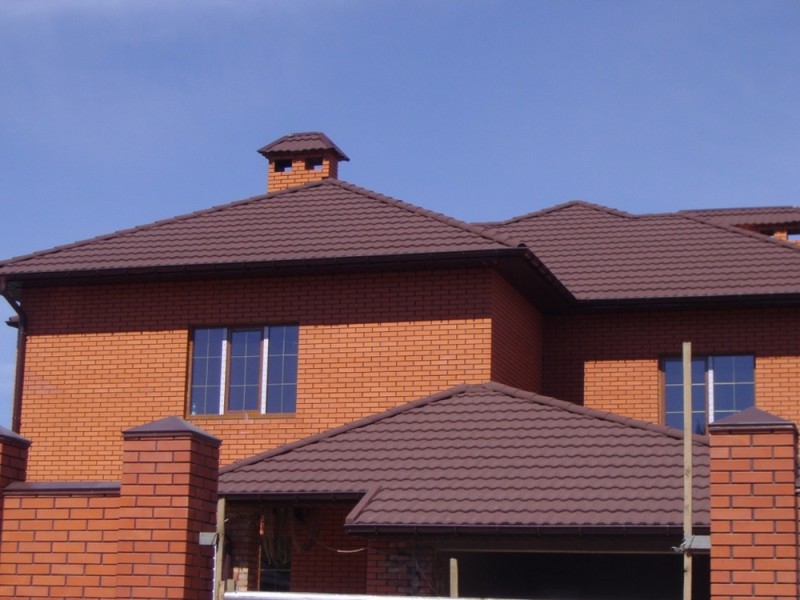

Металлочерепица (слева) и ондулин (справа) очень похожи, однако, зная их характеристики, перепутать эти материалы невозможно

Таблица: сопоставление ондулина c металлочерепицей

После подробного рассмотрения ондулина можно сделать вывод, что материал предпочтительнее всего подходит для небольших строений. Еврошифер, без сомнения, понравится тому, кто жаждет тишины и оригинальности.
