Делаем опалубку из досок для фундамента своими руками

Материалы для изготовления опалубки

При изготовлении опалубки для фундамента используют следующие материалы:

Металл

Металлическую опалубку используют при строительстве ленточных и монолитных фундаментов. Арматуру приваривают к листам, для увеличения жесткости основания. Листы металла берут толщиной не больше 2 мм.

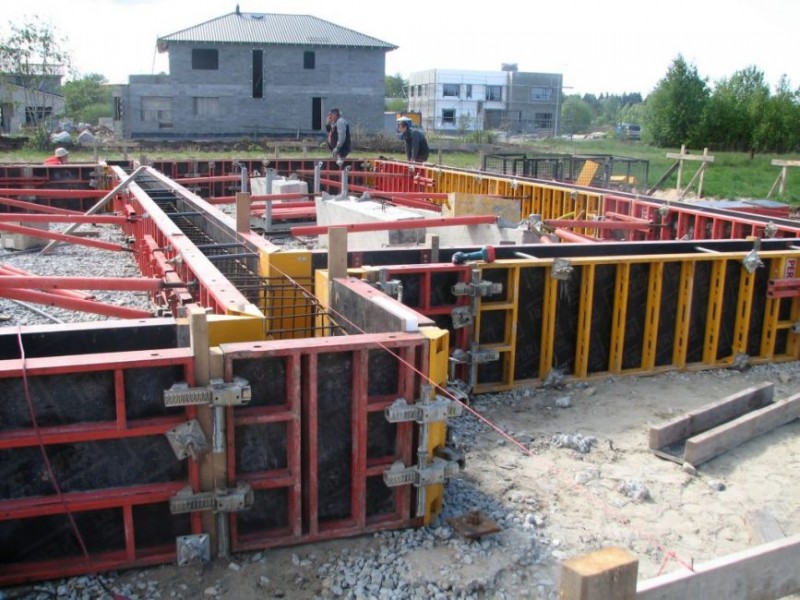

Конструкция для опалубки

Главное достоинство опалубки из металла — удобство и гибкость (металл легко согнуть и придать нужную форму). К недостаткам материала относится высокая цена.

Железобетон

Железобетонная опалубка довольно дорогая. Состоит из бетонных плит разной толщины. Применение железобетонных плит позволит сэкономить на бетонном растворе, без потери прочности фундамента.

Возведение дома

Плиты не всегда имеют нужный размер. Поэтому промежутки и пустоты перекрывают, устанавливая дополнительные распорки, что не очень удобно.

Пенополистирол

Несъемная опалубка из пенополистирола

Несъемная опалубка из пенополистирола. Виды.

Блоки пенополистирола хорошо поддаются обработке и просто монтируются. Трудности возникают при сборке углов и закруглений. Несмотря на практичность и высокое качество, цена на материал завышена.

Подручные материалы

Опалубка для фундамента из подручных материалов

В частном строительстве, например при возведении бань или хозяйственных построек, пользуются подручными средствами, чтобы снизить затраты на материал до минимума.Опалубка возводится из шифера, поддонов и профлиста. Однако, собрать каркас без щелей из подобных материалов трудно. Поскольку остается риск, что раствор будет протекать сквозь щели. Несущая способность подобной конструкции невысокая. Этот вариант подойдет только для малогабаритных сооружений.

Древесина

Заливка опалубки из древесины

Самый распространенный материал в частном строительстве т. к. доступный и недорогой. Для возведения деревянной опалубки используется листовая фанера и доски. Во время сборки каркаса, материал не требуют применения сложных инструментов или техники. При больших размерах фундамента, усиливают прочность опалубочной конструкции за счет дополнительных упоров.

Разновидности опалубки для фундамента

Съемную опалубку можно взять в аренду

По назначению оболочка бывает вертикальной, например, опалубка для столбчатого фундамента, и горизонтальной. Отвесная конструкция перемещается вверх по мере заполнения бетоном, как при заливке свайного основания.

Рамная система состоит из щитов на металлической раме и подпорок, соединяется гвоздями, болтами, саморезами. Конструкция является жесткой и применяется много раз. Балочная система включает опалубочные щиты, балки, ригель, строительные леса, где элементы соединяются сваркой. Такая конструкция применяется для возведения стен, а для бетонирования оснований не используется.

Съемная

Заменяемые системы различаются только по материалу, т.к. конструкция всегда делается аналогичная и содержит палубы, соединительный пояс, подпорки и раскосы. В строительстве используются модульные или инвентарные варианты щитов, которые изготавливаются на заводе. Такая опалубка быстро монтируется, снимается и отличается высокой точностью геометрических размеров.

В частном домостроении оборачиваемость конструкции не играет роли, поэтому чаще применяется древесина, например, делается опалубка ленточного фундамента из доски. После снятия материал больше применяться не будет.

Несъемная

Несъемная опалубка становится частью фундамента

Конструкция состоит из опалубочных легкосборных частей, которые после застывания бетона переходят в категорию рабочих элементов и выполняют заданные функции. Оболочка предохраняет фундамент от почвенной жидкости, основание выдерживает замораживание и оттаивание без разрушений.

Используются заводские модули, которые составляются с помощью пазов и шипов в соответствующих местах. Наружные подпорки не используются, т.к. внутренние вкладки держат конструкцию и обеспечивают сопротивление нагрузке. Чаще несъемные варианты выполняются из материалов, сберегающих тепло и плохо пропускающих влагу, но также применяется металл, фибробетон, керамогранит или пластик.

Разборная

Разборная опалубка

Система предназначается для разборки после применения и перестановки на следующую делянку. Можно сконструировать такую опалубку для фундамента своими руками, приобрести многооборачиваемую на рынке или взять в аренду. Опалубка состоит из щитов и силового каркаса. Опоры, раскосы поддерживают щиты в рабочем положении, чтобы бетон не растекался в процессе твердения.

Разбирающийся вариант отличается способом скрепления элементов. Щиты соединяются болтами, которые снимаются при необходимости, а стационарная опалубка крепится гвоздями или сваркой каркаса, что не дает возможности снять ее без разрушения.

Мелкощитовая

Мелкощитовая опалубка

Конструкция используется на небольших объектах, чтобы не применять для монтажа подъемные краны. Щиты весом менее 50 кг ставятся в проектное положение вручную на строительстве частных домов, где не предусмотрен большой объем бетонных работ по заливке основания.

Мелкощитовая опалубка содержит элементы стандартных размеров, соединяется методом ударного замка и с помощью стяжных винтов.  Преимуществом устройства является многократность применения и длительный срок работы. Экономится труд рабочих, технология установки понятна и проста, в каждом элементе есть пазы, монтажные отверстия для подгонки частей.

Скользящая

Скользящая опалубка

Такой тип оболочки переставляется по высоте и применяется при строительстве зданий с монолитными бетонными стенами, колонами. Жесткие щиты выбранной конструкции крепятся на определенной высоте, внутрь подается бетонная смесь. После застывания оболочка разбирается и переставляется выше для принятия новой порции.

Для перестановки используются домкраты, тали, подъемники.

Установка съемной опалубки с утеплением

Монтаж такого типа опалубки своими руками производится по собственной методике:

1. Траншея имеет ширину, равную толщине ленты плюс двойной слой утеплителя. Обычно используют экструдированный пенополистирол. Листы изолятора устанавливаются на ребро вертикально и крепятся гвоздями длиной 20 см прямо к стенкам траншеи.
2. Перед установкой теплоизолятора с обратной стороны по всей площади устанавливаются фасадные дюбеля. Их концы проходят сквозь материал и выступают внутрь траншеи, чтобы после заливки обеспечить качественное соединение бетона и утеплителя.
3. Деревянная опалубка устанавливается по краю траншеи, образуя продолжение вверх ее стенок. Теплоизолятор крепится к ней так же, как и к грунту — гвоздями, только меньшей длины. Техника создания щитов обычная, отличием является только установка не внутри траншеи, а по ее краям.
4. Заливка бетона обеспечивает плотный контакт ленты с утеплителем, отсутствие зазоров и герметичность слоя утепления. После застывания бетона деревянная опалубка демонтируется, а теплоизолятор остается на поверхности бетона. Учитывая специфику материала, необходимо установить защитный слой обшивки цоколя для исключения механических воздействий на изолятор.

Производить демонтаж деревянных щитов надо аккуратно, чтобы не разрушить плиты пенополистирола.

Как сделать опалубку своими руками: последовательность действий

Точный порядок работ определяется в зависимости от типа фундамента. Если изучить инструкцию и основные этапы работ, то можно построить опалубку и залить основу для будущего дома самостоятельно, используя лишь специальное оборудование.

ФОТО: aipassivhaus.comПри выполнении монтажа обязательно учитываются особенности конструкции

Под ленточный фундамент

Если решено выполнять работы самостоятельно, рекомендуется строить съёмную опалубку. Также используется ленточный тип фундамента – это контур из железобетона, который располагают прямо под стенами здания.

ФОТО: aipassivhaus.com Фундамент заливают таким образом, чтобы он находился не под всей площадью здания, а только под несущими стенами

Готовим все необходимое для работы

Для выполнения работ заранее нужно подготовить следующие инструменты:

• уровень для определения степени ровности фундамента;
• болгарку;
• строительный молоток;
• инструмент для измерения плотности;
• ножовку для резьбы по дереву.

Ленточный фундамент выкладывают, используя арматуру, доски и брусья, а также рейки и крепежи. Чтобы скреплять куски дерева и металла используют саморезы или паклю. Также потребуется песок, который засыпают и используют в качестве подушки.

Расчёт

Важный этап в строительстве – подготовка необходимого количества пиломатериалов. При самостоятельном выполнении работ нужно произвести все расчеты, учитывая, что доски в траншее будут укладываться с обеих сторон. Также куски бруса потребуются для соединения конструкции.

Чтобы вычислить точное количество материала, нужно:

• замерить траншею с внутренней стороны;
• умножить полученную цифру на 2;
• новую цифру снова делят на длину одной доски;
• результат умножается на ширину доски и глубину траншеи.

Чтобы не ошибиться, полученное число следует округлить в большую сторону.

Количество бруса также лучше вычислить заранее, при этом нужно учесть, что его располагают на расстоянии 0,4 м. После того, как стала известна глубина и длина траншеи, можно получить точный объём материалов для строительства.

ФОТО: aipassivhaus.comМонтаж досок осуществляют по обе стороны выкопанной ямы

Пошаговая инструкция

Когда весь необходимый материал находится на строительном площадке, можно приступать к работам. Чтобы создать хорошую опалубку и ленточный фундамент, нужно действовать по инструкции:

Иллюстрация	Описание действия
	В выкопанную яму засыпают большой слой песка и выравнивают его по всей поверхности. Идеальный показатель высоты этого слоя после тщательной утрамбовки – до 150 мм.
	Затем сразу устанавливаются направляющие доски. Располагать их нужно вдоль линии, которая заранее проводится с помощью шнура. Чтобы надёжно закрепить доски, используют вертикальные брусья и колышки.
	С внешней части котлована нужно поместить дополнительные опоры, и выровнять их, используя уровень.
	К брусьям прикрепляются доски и устанавливаются распорки.

Подробнее все этапы работ смотрите в этом видео:

Watch this video on YouTube

Под монолитную плиту

Монтаж опалубки выполняют по всему периметру того участка, где будет заливаться фундамент

Важно выбрать подходящую конфигурацию, так, чтобы она полностью подходила по размерам к будущему фундаменту

ФОТО: dekoriko.ru Монолитные плиты должны полностью повторять контур постройки

Что нужно для работы: инструмент и материалы

Набор инструментов выбирают в зависимости от того, какой будет опалубка – съёмной или несъёмной. Чаще всего выбирают второй вариант. Для него потребуются доски или ламинированная фанера, а также брусья толщиной не менее 40 мм.

ФОТО: baurum.ru Важно убедиться в том, что выбрана оптимальная толщина бруса

Расчёт

Общее количество материала высчитывается самостоятельно, но для этого должны быть известны такие параметры, как высота фундамента и общий периметр будущей постройки. Эти показатели умножаются и полученный результат учитывается при покупке материала.

ФОТО: roomester.ru Обязательное условие – площадь фундамента должна быть равна площади щитов

Пошаговая инструкция

После того, как щиты подготовлены, их необходимо разместить вдоль ленты, натянутой по всему периметру. Для того, чтобы конструкция сохранила свою форму, по внешней стороне ставят укосы

Важно следить за тем, чтобы щиты стояли строго вертикально

ФОТО:  krishna48.ru После установки каждого отдельного элемента проверяют его фиксацию

Все вопросы, которые могут возникнуть в процессе строительства, рассматриваются в следующем видео:

Watch this video on YouTube

Возможные неприятности некачественной сборки

К любой работе нужно подходить с максимальной ответственностью, следить за качеством исполнения. В случае нарушения правила, на исправление ошибок потребуется сил больше, чем было затрачено во время монтажа. Разберем три варианта ошибок при сборке.

• Если установлено недостаточное количество распорок, возможно вспучивание опалубки. Упущение чревато неровным исполнением фундамента. Если ошибка обнаружена на ранней стадии, рекомендуется исправлять по горячим следам.
• Деформация обнаружена на вторые сутки. Необходимо ждать полного схватывания бетона, приступать к разборке. Когда щиты будут сняты, приступайте к снятию бугров перфоратором.

Подготовительные работы

Первоначально участок, на котором будет осуществляться заливка фундамента, необходимо убрать от деревьев и кусков. Затем нужно выкорчевать пни и оставшиеся в земле корни, а после произвести снятие верхнего плодородного слоя грунта.

Разметка

Чтобы наметить границы основания лучше всего прибегать к использованию колышек, между которыми в дальнейшем следует совершить натягивание шнура или прочной нити. Их требуется вбить в землю по углам каждой из стен, что будут в будущем возведены. Именно между ними нужно натягивать нить в строго горизонтальном положении с использованием строительного уровня для избегания любых неровностей.

Обратите внимание! Ширина канавы для опалубки должна на 10 см быть больше ширины заливаемого фундамента.

Выкапывание траншеи

Ее глубина должна быть не меньше 50 см, а желательно и более. Дно траншеи должно быть ровным и горизонтальным. В ходе работ также необходимо прибегать к использованию строительного уровня или разметочного шнура.

Важно! Выкопанный из траншеи грунт можно расположить внутри по периметру основания или применять для выравнивания приусадебного участка.

Обустройство подушки

На дно траншеи следует уложить песчаный слой, который обеспечит защиту фундамента от грунтовых вод и промерзания, а также предоставит возможность равномерно распределять нагрузку на почву.

Каждое покрытие из песка должно быть по 10 см и его необходимо в обязательном порядке увлажнять водой. Требуется совершать укладку не менее 3 таких песчаных слоев.

На покрытия из песка нужно постелить геотекстильное полотно, а поверх него надо произвести засыпание щебня мелкой фракции. Толщина слоя должна достигать 10-15 см. Покрытие из щебня требуется хорошо утрамбовать и выровнять.

Виды опалубки

Ленточный фундамент

Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.

Щитовая

Щитовая опалубка

Щитовая

Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья

С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.

Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.

Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.

Съёмная

Съёмная опалубка

Съёмная

Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.

Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.

Такие листы подойдут при устройстве оснований высокого цокольного этажа.

Несъёмная

Несъёмная опалубка

Несъёмная

Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.

Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.

Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Начало работ

В качестве общего метода можно привести разметку ленточного фундамента. Вынос на местность ленты или отдельных опор (столбы, сваи). Отличается несущественно. Проще всего разметить землю под плитный фундамент. Здесь достаточно обозначить углы и стороны плиты.

Схема поэтапной разметки контура фундамента

Начинают подготовку участка к строительству с нахождения первой точки. Ею может служить любой угол дома. Для ленточного и других типов фундамента потребуется найти внешнюю сторону угла. При выполнении чертежей или эскизов рекомендуется привязывать строящийся объект к уже существующим или границам участка.

Определив первую точку, нужно построить прямой угол. Проще всего это сделать методом «Египетского треугольника». Для начала нужно отметить угол с небольшой длиной сторон, воспользовавшись строительным угольником. Далее в одну сторону откладывают величину, делящуюся на 3 (удобно отложить 3 или 6 метров, такая большая длина уменьшит погрешность измерений), а в другую сторону делящуюся на 4 (если в предыдущем случае отложено 3 метра, то следует принять длину стороны 4 метра, а если 6 метров, то – 8).

После проверяют соответствие угла значению 90 градусов. Для этого нужно измерить расстояние между концами отложенных отрезков по кратчайшему пути. Если использовались отрезки 3 и 4 метра, то длина диагонали должна составлять 5 метров. Если отрезки равнялись 6 и 8 метрам, то диагональ при ровности угла будет 10 метров. Если значения не совпали, необходимо выравнивать угол до соответствия условию.

Чтобы выполнить работы правильно, необходимо также четко представлять конструкцию разметки.

Внутренние границы наружной ленты и внутренние стены обозначают шнуром, который на гвозди прибивается к обноске. Наружную обноску из дерева можно выполнить как сплошной, так и с разрывами.

После нахождения первого угла работу по разметке ленточного фундамента простого прямоугольного сечения ведут в следующем порядке:

Процесс нанесения разметки под основание

1. Нахождение второй и третьей точки путем откладывания длин стен. Построение от этих точек углов 90ᵒ и их проверка. В каждую точку забываются вешки.
2. Нахождение последней четвертой точки и завершение построения контура здания. Проверка угла.
3. Проверка диагоналей. Они должны соответствовать чертежу. Если дом как в рассматриваемом случае прямоугольный в плане, диагонали должны быть равны. Тоже правило действует для квадрата.
4. Забивка колышков по внешнему периметру, натягивание шнура.
5. Прибивка к колышкам горизонтальных реек. Сделать это нужно примерно на середине высоты вертикальной стойки или по ее верхнему краю.
6. Далее выполняют разметку внутреннего контура. Для этого от внешнего отступают на ширину фундамента и также обозначают с помощью колышков и шнура (рейки).
7. Проверка внутренних углов и диагоналей.
8. Разметка внутренних стен и проверка углов их сопряжения с наружными.

После завершения разметки с участка под дом снимают верхний слой плодородной почвы и выкапывают траншею. При устройстве ленточного фундамента для здания с подвалом вместо траншеи необходимо сделать котлован. Устройство внутренней части разметки в этом случае не требуется до начала разработки грунта. Шнур для разметки внутренней границы протягивают после землеройных работ, прикрепляя его к внешним рейкам на необходимом расстоянии.

Точное нахождение точек при помощи теоремы Пифагора

Разметка фундамента своими руками не требует сложной техники. Но если планируется довольно большая стройка, для уменьшения трудозатрат потребуется нивелир (лазерный уровень). С его помощью все необходимые геометрические измерения, в том числе проверку углов, можно проводить в минимальные сроки. Для частного домостроения достаточно простейших приборов.

Чтобы обноска ленточного фундамента не помешала проведению земляных работ, правильно будет выполнить ее с отступом 50 см во внешнюю сторону от проектных значений.

Для отдельно стоящих фундаментов, так же как и для ленточного сначала выполняется наружная обноска, а после натягивается шнур для обозначения опор.

Если выполнить работы по разметке правильно, при строительстве здания не возникнет сильных отклонений от проектных значений (при условии соблюдения технологии монтажа стен и их ровности). Обноска и разметка для фундамента позволит построить дом без дополнительных мероприятий по подгонке элементов дома к имеющимся размерам.

Источник

Какую доску лучше всего использовать

Для сборки опалубки обычно используется наиболее распространенный материал — обрезная сосновая доска. Рекомендуется обстругивать рабочую поверхность досок, но это не всегда возможно, поэтому чаще всего сборка щитов производится из нестроганных досок.

Важным вопросом является степень влажности пиломатериала. В данном случае использование сухой доски не обязательно, а иногда даже нежелательно. Опалубка долгое время удерживает массив влажного бетона, который все это время периодически поливают водой.

Сухой пиломатериал начинает активно поглощать влагу, разбухает и увеличивается в размерах, отчего отдельные доски выдавливает из плоскости щита.

Толщина досок, используемых для сборки щитов, колеблется в пределах 25-40 мм. Чем выше и шире лента, тем толще должны быть доски, чтобы выдерживать нагрузки при заливке и давление жидкого бетона на стенки.

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Изготовление и монтаж

Весь процесс можно разделить на несколько ключевых этапов:

1. Подготовительный – расчеты и закупка стройматериалов.
2. Переход к полевым работам – разметка участка и рытье траншеи по заданным параметрам.
3. Изготовление заготовок для щитов (если это не штампованный материал для опалубки).
4. Вбивание опорных брусьев в землю.
5. Установка заслонок.
6. Укрепление.

Сборка щитов

Размер заслонок выбирают с учетом геометрической формы основания так, чтобы их высота была больше глубины бетонной подушки. Длина элементов выбирается произвольно, но оптимальной считается величина не более 3 м. Суммарная длина заслонок должна соответствовать длине ленты.

Особенности установки

Рабочий должен добиться плотного прилегания элементов, чтобы бетон не вытекал через щели. Вооружившись уровнем и молотком, ему необходимо все щиты выставить точно в одной плоскости и на одной высоте.

Если щиты не имеют длинных брусьев, которые могли бы войти в грунт и удерживать конструкцию, то предварительно по периметру траншеи выставляются вертикальные брусья. Эти элементы послужат опорой щитам, которые должны быть плотно к ним приставлены с помощью распорок и укосов.

Укрепление

Стенки опалубки во время заливки бетона подвергаются большой нагрузке и могут развалиться. Чтобы этого не произошло, устанавливают дополнительные элементы, усиливающие конструкцию.

Снаружи стенки удерживают раскосы и опоры. Их размещают с шагом не меньше, чем 1 м

Особое внимание уделяют углам опалубки, где опора нужна сразу с двух сторон. Если высота щитов больше 2 м, то выставляют опоры по периметру в два ряда: верхний и нижний

Укрепление опалубки

Многие начинающие застройщики могут и не представлять, какие огромные распирающие силы действуют на опалубку при заливке бетона. Обратимся к цифрам.

Я недавно залил плиту высотой в 25 см. Конструкция просто лежала на земле, в углах крепилась на саморезы, местами была подпёрта камнями и кирпичами – нигде ничего не выдавило и не сдвинулось. Но, что годится в моём случае, не пройдёт при литье высокой ленты фундамента.

Такой пример. По СНиП III-15-76 давление на стенку = PхH. Отсюда: 2500х0.25=625кгс/кв.м. Если 1 погонный метр опалубки имеет площадь 0.25х1=0.25 кв.м, то давление на 1 погонный метр будет 625х0,25=156 кг/м.п., с учётом вибрирования бетона 200кгс/м.п.

Крепление опалубки для фундамента.

Если высота щита равна 0.9 м и выгрузка бетона производится из бетононасоса, то, по тому же СНИПу, давление составит 2500х0.9+400=2650 кгс/м2. Отсюда: давление на 1 погонный метр составит 2385 кгс/м.п. Разница просто огромна!

Но бывает так, что конструкция, даже правильно стянутая металлическими шпильками, «даёт течь». Причём не выдерживает резьбовой элемент шпильки. Резьбу или сминает, либо «отстреливает» гайку. Так происходит потому, что при стягивании промышленной опалубки используются специальные виды шпильки, с усиленными гайками и увеличенным диаметром шайбы.

В частном домостроительстве используются обычные резьбовые шпильки – М8/М10/М12 и гайки, купленные на ближайшем строительном рынке. Шпилька класса 8.8, диаметром в 10 мм, по ГОСТу обязана выдержать нагрузку в 6.7 т, но в обычной продаже, в основном, идут шпильки с «проваленными» диаметрами и формой резьбы не по ГОСТу. Качество металла тоже низкое, в лучшем случае такая шпилька выдержит рабочую нагрузку в 1.5 т.

Для фундамента я покупал шпильки на М8. Мне захотелось проверить, какую фактическую нагрузку они выдержат. Я испытал их на разрывной машине. Результат: при одной накрученной гайке, при нагрузке примерно в 100 кг, произошло срезание (смятие) резьбы шпильки. При накрученных двух гайках шпилька выдержала нагрузку (сорвало резьбу, но сама шпилька осталась цела) уже в 500 кг.

Вывод: чтобы шпилька «работала», необходимо с каждой её стороны накрутить по две гайки. Либо использовать специальные гайки увеличенной длины.

Правда, это ещё не гарантирует, что шпилька «включится в работу» на 100%. Необходимо расставить шпильки так, чтобы они давали максимальный эффект.

Я «прогнал» два варианта расстановок шпилек в опалубке в специальной программе. И вот что получилось: возьмём деревянную вертикальную стойку 50х100 мм. Ставим её к щиту ребром, высота 2.3 метра. Задаём нагрузку – 10 кНм (4 кН – от глубинного вибратора, 6кН – давление столба бетона 2.3 метра). Стягиваем опалубку тремя шпильками, с расстоянием в 70 см. Первая шпилька от низа – на высоте в 50 см. Получаем картину прогибов и напряжений в балке.

На скриншоте видно, что больше всего отклонится нижний конец балки (на 5 мм). Т.е. высока вероятность того, что подпорная балка сломается именно здесь. Расставим шпильки по-другому. Нижняя, теперь заложена на высоте в 30 см.

Теперь нагрузки распределяются иначе. Максимальное напряжение снижается почти в 3 раза (5.4), а прогиб уменьшается в 10 раз.

Мой совет – если собираетесь крепить опалубку шпильками, то их нужно устанавливать между двух вертикальных брусьев (расстояние между ними равно диаметру шпильки). Но найти качественные шпильки и гайки сложно, да и стоят они дорого, и весь этот металл потом некуда девать. Если только на монтаж стропильной системы.

Для уменьшения расходов небольшую резьбовую часть шпильки крепят к арматуре необходимой длины. А на противоположный конец следует наварить перемычку, чтобы получилась буква Т.

Намного проще и дешевле – сделать укрепление каркаса опалубки «косичкой» из вязальной проволоки диаметром 1.2 мм, сплетя её из 6-7 нитей. Такой тип стяжки прочнее, чем «косичка», сплетённая из проволоки диаметром 2 мм в 3 нити.

«Косичка» просовывается в щели между досок опалубки или в заранее просверленные отверстия. Она стягивает два опорных вертикальных бруса конструкции. Чтобы стенки опалубки при процессе скручивания «косички» не деформировало, внутрь опалубки рекомендуется установить арматурный стержень-ограничитель диаметром в 10-12 мм, который помогает ее фиксировать.

Особого внимания заслуживает опалубка под цокольный этаж.
