Опрессовка систем отопления

Опрессовка воздухом и водой что это такое

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами).

Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Что касается частного жилья, решение здесь в руках домовладельца. Многие берутся за опрессовку самостоятельно, но лучше, все-таки, доверить эту работу профессионалу.

Необходимость гидравлических испытаний

Опрессовка позволяет выявить протечки в системе

Операция выполняется на небольшом отрезке магистрали, который изолируется от основной линии и подвергается испытанию повышенным давлением, граничащим с критическим. В ответвление накачивается большой объема сжатого воздуха или запускается водный поток под напором. Если ветка выдержит это испытание и сохранит герметичность, она признается годной для дальнейшей эксплуатации. На прорыв укажет падение давления на манометре.

Гидравлическим испытаниям обязательно подвергают:

• только что созданные магистрали;
• отремонтированные сети;
• пластиковые трубопроводы после чистки;
• трубные отрезки после замены поврежденного участка или установки муфты, тройника;
• водопроводные трубы в квартире после подключения водосчетчиков;
• системы отопления перед отопительным сезоном.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Watch this video on YouTube

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

• объём системы отопления;
• частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Watch this video on YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

• Если система была в эксплуатации, сливается теплоноситель.
• К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.

• В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

• Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
• Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
• Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
• Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудования	Испыательное давление	Длительность испытания	Разрешенное падение давления
Элеваторные узлы, водонагреватели	1 МПа(10 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами	0,6 МПа (6 кгс/см2)	5 минут	0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами	1 МПа (10 кгс/см2)	15 минут	0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	10 минут	0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых труб	рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)	30 минут	0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

• Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
• Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Промывка труб

После ознакомления с тем, что это – опрессовка системы отопления следует рассмотреть одну из важных составляющих этого процесса, а именно промывку труб. Во время заливки воды в систему в составе жидкости могут быть примеси, которые во время нагрева способны оставлять на стенках отопительных систем накипь или соли. Это уменьшает рабочее сечение труб и может послужить образованием засора, также, как и ржавчина.

Эти 2 вредных примеси уменьшают скорость нагрева и остывания труб и увеличиваю давление внутри отопительных контуров. Это может привести к перегреву отдельных участков теплопровода и образованию свищей (трещины или дыры). Если накипь или ржавчина образовала на стенке слой в 1 мм, то это ухудшит работу системы на 15-20 %, что приведет к сильной потери тепловой эффективности.


Пример грязной трубыИсточник restreamsolutions.com

Основным показателем забитых труб является скорость, с которой они нагреваются, равномерность этого процесса, а также повышенный расход жидкости внутри контуров. Для прочистки от вредных отложений систему накачивают водой со специальными примесями, после чего подключают воздушный компрессор. Он нужен для того, чтобы из-за высокого давления создавались завихрения в потоке воды, которые создают дополнительные колебания в местах отложений.

Во время такой промывки накипь и ржавчину отрывает от стенок и прогоняет в сторону фильтров. При проведении этого мероприятия следует закрыть все воздушные клапаны, которые должны стравливать лишнее давление. Также рекомендуется установить на стыке крепления для компрессора обратный клапан для того, чтобы избежать обратного оттока воды.


Устройство для промывкиИсточник www.lhps.co.uk

Нормы и правила испытания системы

После ознакомления с тем, что это такое «опрессовка системы отопления» следует разобраться с нормами и условиями для ее проведения:

1. Температура воздуха вокруг труб не должна быть ниже 0 °С на улице и +5 °С для помещения. Если она не удовлетворяет нормам, то проводить тест можно только в чрезвычайных случаях.
2. После проверки на сварочных швах не должно быть конденсата, а также протечки во всех узлах соединения или отопительном оборудовании.
3. Давление внутри контура отопления не должно опуститься ниже, чем на 0,2 бар в течение 5 минут, а для панельных систем – 0,1 бар (атмосфер) за 15 минут.
4. Во время теста давление внутри системы, в которой есть металлические трубы, не должно упасть больше, чем на 0,5 бар в течение 10 минут, а для пластиковых оно не должно опуститься больше, чем на 0,6 бар в начальные 30 минут и 0,2 бар в течение 2 часов.
5. Если система проверяется не водой, а воздухом, то снижение давления не должно превысить 0,2 бар в первые 5 минут.

Проверка контуров с помощью воздухаИсточник blogspot.com

Величина давления в трубах и отопительных приборах при опрессовке системы не должна быть выше, чем максимальное допустимое значение для узлов и материалов из которых она состоит. Также давление должно быть выше 0,6 мПа и превышать рабочее не меньше, чем на 50%. Все места, которые будут скрыты после разводки требуется проверять до отделочных мероприятий. Если давление внутри системы начало падать, то нужно найти протечку и заделать ее. После этого тест следует возобновить.

Для трубопроводов с вентилями нужно сделать 2 полных поборота ручки до начала теста. Отопительные устройства, которые состоят из секций и не имеют заводской сборки должны опрессовываться на месте также, как и крупные узловые детали. Все проверки системы нужно проводить до обмотки труб теплоизоляцией, так как это может затруднить поиск протечки.


Трубы с изоляциейИсточник ostroymaterialah.ru

Если трубопровод и его узлы выдержали все испытания, то требуется зафиксировать это в акте опрессовки системы отопления. Также рекомендуется провести ее тестирование на правильное распределение тепла и равномерность нагрева узлов. Для этого в течение 7 часов следует держать температуру воды внутри системы не меньше +60 °С. Если нет возможности провести эти проверки в летнее время, то их откладывают до подключения отопительных устройств или сезона обогрева.

Проверка давления в системеИсточник единаяук.рф

Опрессовщики, насосы для опрессовки труб

По этому признаку они делятся на следующие группы:

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Возможно ли прочистить отдельный радиатор

Конечно можно! Очистка производится так:

• Подключить к батарее промывочный вентиль;
• Присоединить к промывочному вентилю патрубок со шлангом;
• Другой конец шланга опустить в унитаз;
• Открыть вентиль, оставить на полчаса;

Электроопрессовщик. Перед пуском промывки следует сделать опрессовку отопления. С данным процессом можно найти протечки и другие слабые участки. Обжатие выполняется за счет компрессора или насосного прибора.

 Порядок работ:

• Зрительно осматреть профиль на присутствие зрительных нарушений. Запомнить эти участки;
• Включить компрессор в структуру и поставить p больше рабочего на 1-2 атмосфера. Изначально выключить заслонку аварийного снятия p;
• Подсоединить к насосу манограф. По истечении 2-х часов закрепить значения p. Если они нормальные, со структурой все в порядке. В  случае падения p, преобладает протечка. Найти протечку просто. Для этого нужно нанести на комплектующие системы раствор мыла. В протекаемых местах будет пузыриться;

Найденные поломки ликвидируются надлежащим методом (или холодной сваркой, или  скрепляющей смесью и пр.). После заделывания неполадок обследования следует выполнить повторно. Если p такое же, значит все в порядке.

Цели опрессовки системы отопления

Периодичность опрессовки системы отопления зависит от целей испытаний. Опрессовка бывает экстренной, плановой и после выполнения монтажных работ. В первом случае процедура выполняется после аварийных ситуаций в виде разгерметизации или поломок оборудования, прорывов трубопровода, после замены приборов, включенных в систему.

Процедура проводится для:

1. Проверки контура трубопровода и отопительных приборов на предмет герметичности и отсутствия утечек;
2. Контроля прочности регулировочной и запорной арматуры;
3. Обнаружения протечек в сварочных и резьбовых соединениях;
4. Определения устойчивости системы к избыточному давлению.

Периодичность проведения опрессовки планового характера связана с отопительным сезоном. Ее выполняют ежегодно в весенне-летний период.

Как выполняют опрессовку?

На тепловом или элеваторном узле производят:

• регулирование задвижек;
• набивка сальников;
• смета прокладок между фланцами задвижек;
• окраска узла;
• маркировка задвижек;
• разметка элеваторного узла;
• смена манометров или их поверка;
• прочистка термометров и доливка масла.
• проверяется также целостность теплоизоляции на магистралях.

Процесс опрессовки включает несколько этапов:

1. Заполнение системы водой;
2. Создание избыточного давления при помощи опрессовочного насоса;
3. Контроль удержания давления по манометру на протяжении 15 минут.

Если давление за это время не упало, значит, система герметична, в ней нет утечек, элементы способны выдерживать необходимые нагрузки. При падении давления проводится проверка каждого элемента на предмет протечек. Определив место утечки, специалисты производят замену поврежденного элемента системы (крана, задвижки, радиатора, соединительные фитинги, участки трубопроводов, калориферные установки). После этого повторно проводятся гидравлические испытания.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

• повышению давления;
• увеличению скорости теплоносителя;
• уменьшению КПД;
• повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

• при сборке нового контура и сдачи его в эксплуатацию;
• после проведенных ремонтных работ;
• профилактические проверки;
• после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

• спускается вся жидкость из контура;
• затем в него заливается холодная вода;
• по мере заполнения спускается лишний воздух из контура;
• после того как набралась вода, к контуру подводится нагнетатель давления;
• как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
• оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Объекты проведения опрессовки и алгоритм действий

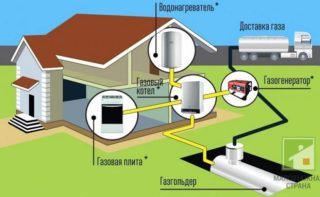

После установки газгольдера также требуется опрессовка

Испытание воздухом проводится в следующих случаях:

• при монтаже внутренних и наружных газопроводов, техники, резервуаров, наполнении газгольдеров;
• после сборки газорегуляторных пунктов и установок;
• после замены или ремонта газовых труб или аппаратов, а также подсоединения новых.

Пневматическая проверка газопровода на плотность и прочность жестко регламентирована.

1. Изучаемый участок газовой линии отключают. Для этого перекрывают кран высокого давления. Закручивают вентиль низкого и устанавливают заглушки на концах контура.
2. Если обнаружен разрыв фланцевых соединений, устанавливают перемычки.
3. Подсоединяют резинотканевый рукав и стравливают газ в безопасное место. По возможности сжигают.
4. Трубу продувают и монтируют манометр и компрессор. Если участок невелик, можно обойтись ручным насосом.
5. Компрессор закачивает воздух под необходимым напором. После этого начинают испытания.

Нормы и правила проведения опрессовки

Эксплуатационные нормы

Контрольная опрессовка внутренних газопроводов регламентируется ГОСТом Р 54983 2012. Общие правила едины для тестирования любой части контура под высоким и низким давлением.

1. Опрессовка газового оборудования и трубопровода воздухом выполняется до того, как линию врезают в центральную магистраль.
2. Для проверки во врезаемый участок газопровода закачивают воздух под давлением в 100 кПа и удерживают не менее 60 минут. Измеряют давление в контуре с манометром. Класс точности прибора должен быть менее 0,6.
3. Если контур герметичен, показатель избыточного давления сохраняется до окончания опрессовки. Если же манометр фиксирует снижение напора – в трубе есть утечка. Согласно СП 62.13330.2011 повторно опрессовку делают спустя полгода после контрольной.

В многоквартирном доме

Опресовку начинают после внешнего осмотра системы в пределах квартиры

Опрессовку внутридомового внутреннего газопровода выполняют после внешнего осмотра. После обслуживания газопровод проверяют на прочность. В контур закачивают воздух с давлением в 1 кгм/кв. см. Так проверяют трубопровод от выключателя на входе в дом или на лестничную площадку до кранов на отпусках к аппаратам. Сложный газопровод проверяют, разделив на отдельные участки.

Если в здании смонтированы газовые счетчики, при опрессовке их отключают, а участки соединяют перемычкой. Проверку начинают спустя 3 часа после подъема давления. Возможность утечки проверяют мыльным раствором. Если выявлены дефекты, комиссия их фиксирует.

Опрессовка газовых внутренних труб включает тест на плотность.

1. Газопровод наполняют воздухом под давлением в 400 мм вод ст. при работающих счетчиках и газовых аппаратах. Если счетчиков в контуре нет, воздух закачивают под давлением в 500 мм вод. ст. Система газоснабжения выдержала испытание, если в течение 5 минут снижение напора не превышает 20 мм вод. ст.
2. При подключении нового газового оборудования к уже действующему в многоквартирном здании газопроводу опрессовку осуществляют газом. Эмульсию наносят на все сорванные и резьбовые соединения, чтобы проверить их на герметичность.
3. Приборы автоматики проверяют только на плотность. Напор воздуха при опрессовке достигает 500 м вод. ст.

Подземный газопровод

Каждый участок линии подземного газопровода от заглушки до заглушки проверяют отдельно

Опрессовка подземного газопровода выполняется после установки в траншеи и полной или частичной засыпки – не менее чем на 20 см. Каждый участок линии, от заглушки до заглушки, проверяется отдельно.

1. Испытания начинают с закачки воздуха под испытательным напором. Выдерживают время, требуемое для выравнивания температур.
2. Замеры выполняют манометрами с классом точности 0,4 или 0,6.
3. Участок стальных и полиэтиленовых газопроводов опрессовывают отдельно.
4. Опрессовку подземных наружных газопроводов, уложенных в футляры, осуществляют трижды. В первый раз сразу после сварки и до укладки. Затем после засыпки в траншее и, наконец, вместе со всем газопроводом.
5. Проверку многослойных труб выполняют в 2 этапа. Сначала испытывают на прочность, закачивая воздух на 10 минут с давлением в 0,1 МПа, а затем тестируют на герметичность под давлением в 0,015 МПа.

Испытание специальных технических устройств осуществляют по стандартам для линий с таким же давлением.

Внутренний газопровод низкого давления

Мановакуумметр

Опрессовку оборудования и внутреннего газопровода выполняют воздушной смесью под давлением в 1000 мм вод. ст. Обследуемый участок – от главного крана до отключателя перед горелками. Тестирование длится 1 час. За это время допускается снижение давления на 60 мм вод. ст.

Опрессовка в многоквартирном доме включает осмотр и проверку бытового оборудования.

1. К форсунке газовой плиты подключат мановакуумметр и любое приспособление с переменным объемом. С его помощью создают избыточное давление до 5 кПа.
2. Открывают кран проверяемой горелки и наполняют резервуар газом.
3. Закрывают кран на газовой трубе. Из емкости выдавливают газ, чтобы создать давление.
4. Кран горелки закрывают и проверяют мановакуумметром герметичность: за 5 минут давление может снизиться не более, чем на 0,3 кПа.
5. Если напор падает быстрее, есть утечка. Ее обнаруживают, нанеся мыльный раствор на стыки и резьбовые соединения. После того как утечка обнаружена, поворачивают вентиль на горелке, чтобы давление газа на ней упало. Затем зажигают одну из горелок, аккуратно выдавливают газ из емкости и отсоединяют манометр и приспособление.
