Как сделать освещение в гараже своими руками

Особенности

Несмотря на площадь, гараж, как правило, имеет сходную схему электрификации с квартирой или частным домом, и сделать разводку своими руками в гараже – вполне посильная задача. Но тем не менее каждый владелец все делает по-своему и не всегда соблюдают правила. При энергоснабжении многое зависит от размера гаража, внутренней отделки и обустройства, но главное требование к электропроводке – безопасность и функциональность

В любом случае важно правильно расположить лампочки, розетки и выключатели

Электросхема составляется с учетом всех необходимых параметров.

В этом случае все зависит от того, какие приборы и энергопотребители должны находиться в гараже:

• Центральное освещение. Для этого отлично подходит мощная лампа, расположенная под потолком. Специалисты настоятельно рекомендуют выбирать для гаража пылезащищенные светильники и распределить их по периметру гаража таким образом, чтобы они полноценно освещали все помещение, а не только крышу машины.
• Смотровая яма или яма для хранения урожая обязательно должна иметь освещение. Спускаться с фонариком в руках – занятие не совсем удобное. Для полноценного пользования ямой внутри необходимо расположить стационарную подсветку, а также две розетки с защитными крышками. Но если розетками внизу не планируется пользоваться, то стоит рассмотреть вариант в пользу удлинителя. Но не стоит забывать разместить одну розетку наверху, неподалеку от ямы, чтобы можно было без особых проблем протянуть удлинитель вниз.

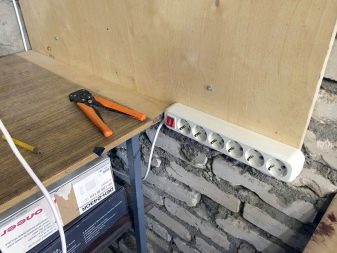

• Розетки. Их количество зависит от индивидуальных пожеланий. Вполне вероятно со временем понадобится розетка для электрического обогревателя, а также неплохо выделить место для чайника и плитки. Розетки необходимо разместить по углам гаража.
• Электрощиток. Он значительно отличается от домашнего варианта. Щиток в гараже включает в себя счетчик, входной и разделительный автомат. Количество автоматов может быть увеличено при необходимости, но, как правило, для одной линии электропроводки такого количества вполне достаточно.

Типы ламп для гаража

Есть несколько основных типов, которые являются самыми популярными и эффективными. Всего их четыре. И мы рассмотрим каждый:

• лампы накаливания;
• люминесцентные лампы;
• галогенные лампы;
• светодиодные лампы и ленты.

Лампы накаливания

Самый первый вариант является наиболее распространенным, благодаря самой легкой установке. В этом не возникнет никаких проблем. Также он может похвастаться очень простым использованием. Ну и самая важная характеристика, на которую смотрят большинство потенциальных покупателей этой вариации освещения — цена. Она значительно ниже в сравнении с другими вариантами.

Среди минусов можно выделить очень маленький срок эксплуатации. Такое освещение будет «тянуть» очень много электроэнергии, а также неравномерно излучать свет. Выделение люменов на ватт колеблется в радиусе от 7 до 17. Такие лампочки очень быстро выходят из строя, могут легко сломаться. Специалисты не рекомендуют устанавливать этот вариант, но, тем не менее, он является самым популярным по статистике социальных опросов среди владельцев гаражей. Причина — дешевизна и распространенность, их можно приобрести на любом рынке.

Люминесцентные лампы

Освещение гаража люминесцентными лампами является самым функциональным. Конструкция таких светильников состоит из стеклянной трубки, которая заполнена люминофором, инертным газом и ртутным паром. Приблизительно количество излучения люменов на ватт около 45, что значительно превосходит обычные лампы. Высокий уровень энергоэффективности значительно повышает ваш трудовой уровень.

Но и этот вариант имеет свои недостатки, например, слабую стойкость к низким температурам. Без отопления гараж моментально остывает, если температура опустится ниже пяти градусов, лампы могут не загореться. Также стоит остерегаться скачков напряжения, излучаемый свет может стать очень тусклым. Чтобы избежать этой неприятности, нужно пользоваться стабилизаторами.

Несмотря на производительность и эргономичность такого вида ламп, они имеют внутри себя ртутные испарения. Если она разобьется, то они попадут в воздух, а значит, отравят и хозяина помещения.

Галогенные лампы

Обладают очень высокой степенью нагревания, поэтому ломаются редко. Стекло сделано из кварца, внутри лампы смесь брома и йода. Также не стоит забывать о производимом свете, который очень яркий и имеет не желтый цвет, как у обычных ламп накаливания, а белый. Даже один галогенный источник света может осветить почти все помещение. Приблизительный срок работы такой лампочки — 4000 часов.

Показатель отличный, но есть варианты, которые отличаются большей самоотдачей. Снова все упирается в цену, ведь галогенные лампы не стоят дорого, да и найти их можно практически везде. Обычно галогенные лампы используют для точечного освещения рабочей зоны. Для этого есть две разновидности — капсульная и линейная. Они работают при небольшом напряжении, приблизительно равном 12 вольт.

Отличным вариантов освещения может стать смотровая яма для автомобиля или погреб. Также различные рабочие зоны в гараже. Среди недостатков можно выделить слишком большое нагревание, лучше их не трогать руками. Галогенные лампы не переносят грязи и пыли, достаточно нежны в использовании и требуют правильной эксплуатации. В противном случае, они не прослужат вам и половины предназначенного срока. Лучшим вариантом для избавления от подобных неприятностей будет покупка специального плафона, который защитит вас от ожогов, а лампу — от пыли и грязи.

Светодиодные лампы

Светодиодные лампы — самый эффективный и выгодный вариант. Такое освещение влетит вам в копейку, но в итоге окупится. Такая разновидность ламп является современным и лучшим способом осветить любое помещение. Она не имеет в себе никаких опасных спряжений химикатов, не перегревается, не склонна к перепадам и постоянным поломкам. Свет, который производят такие лампы, — белый, поэтому не раздражает человеческий глаз. Такие лампы практически никогда не моргают, могут работать даже при низких температурах. Срок эксплуатации — около 50 000 часов, то есть приблизительно шесть лет.

Удивительные показатели и огромное количество преимуществ перекрываются одним единственным минусом — стоимость. Но лучше потратиться один раз, нежели менять освещение каждые пару месяцев. Также стоит упомянуть о том, что светодиоды не боятся влаги и ударов. Их достаточно сложно разбить или вывести из строя.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Какие лампы выбрать

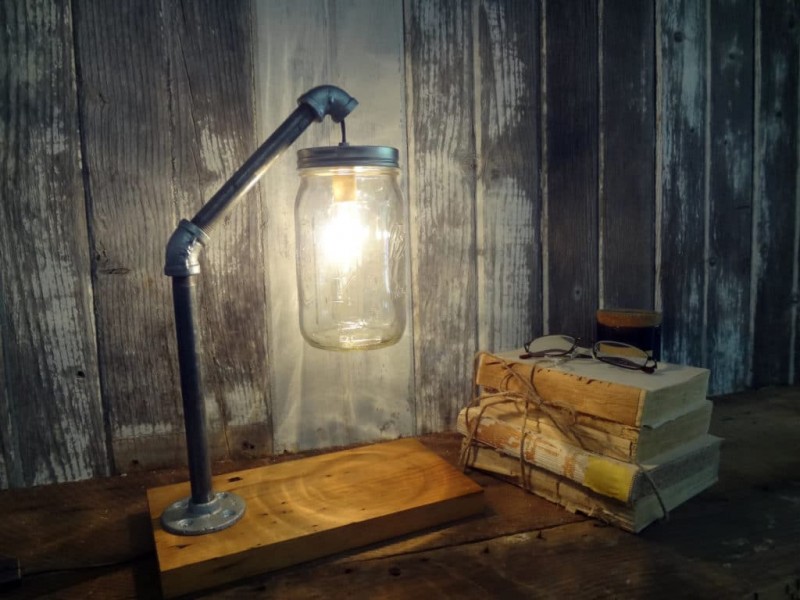

Самодельный светильник с лампой накаливания

Обычные лампы накаливания.  Человечество пользуется ими уже почти 200 лет, и которые наше правительство в последнее время пытается заменить другими осветительными приборами – самый бюджетный вариант. Но в вопросе использования их в гараже с правительством придётся согласиться сразу по нескольким причинам.

• Пожароопасность. И это не преувеличение. Пары бензина, которые в гараже можно и даже необходимо минимизировать, но полностью от них избавиться не получится, могут повлиять на работу «лампочки Ильича», что может привести к короткому замыканию.
• Лампы накаливания имеют очень низкий КПД. Энергия больше тратится на нагрев, чем на освещение.
• Красно-жёлтый спектр не очень хорошо влияет на зрение.
• Финансовые выгоды только при покупке. В дальнейшем за потребляемое электричество придётся платить намного больше, чем при использовании других видов светильников.

Галогеновые

Наверное, один из самых оптимальных вариантов для освещения гаража, которое можно сделать своими руками. В отличие от ламп накаливания внутри у галогенок не вакуум, а специальный газ (чаще всего пары брома), обеспечивающий не только более качественную освещённость, но и долговечность. Однако если вы решили провести освещение в гараже своими руками, используя этот вид ламп, необходимо соблюдать несколько не сложных условий.

1. Галогеновая лампа обязательно должна быть в плафоне
2. Так же обязательно наличие стабилизатора, защищающего лампу от скачков напряжения, которые не так уж и редки в нашем электрохозяйстве.
3. Трогать галогеновую лампу руками – значит, существенно понизить её рабочий ресурс. Она просто постепенно станет тускнеть и срок службы заметно убавится.

По остальным своим параметрам и качествам, правильно размещённые в гараже галогеновые лампы обеспечат не только комфорт даже при самых сложных ремонтных работах, но и создадут нужную атмосферу и уют.

Люминесцентные

Люминисцентное освещение в гараже

Это лампы в виде стеклянных колб, заполненных инертным газом. Вместо нити накаливания стоят электроды, а внутренние стенки колбы покрыты люминофором – уникальным люминесцирующим раствором, начинающим ярко светиться при воздействии на него ультрафиолетом. По качеству освещения и сроку службы мало чем отличаются от галогеновых. Загорать в их свете не получится – мощности не хватит, но на некоторых людей с определёнными дефектами зрения такие лампы могут оказать незначительное отрицательное влияние. Патологических изменений не произойдёт, но если вы чувствуете, что глаза после долгой работы в гараже, где установлены люминесцентные лампы немного устают, побаливают или чешётся, лучше их заменить другими источниками света. Впрочем, это можно отнести к любому виду ламп. Единственное, что можно утверждать наверняка, это то, что такие неприятные эффекты наблюдаются у очень маленького процента людей и вина в них конкретного источника света не доказана. Так что замена ламп – это скорее профилактическая мера.

Светодиоды

Данный вид светильников появился не так давно, но уже хорошо зарекомендовал себя не только в роли качественной освещённости гаража, но и в других сферах. Стоимость светодиодов на первый взгляд немного кусается, но любой человек, который решил использовать именно их с уверенностью может сказать, что подобные финансовые вложения довольно быстро окупаются. Да и проводить свет при помощи светодиодов, которые выпускаются нашей промышленностью не только в виде отдельных ламп, фонариков и светильников, но и в виде длинных лент, намного проще и удобнее. К тому же в светодиодах не используются никакие вредные вещества, и они светят в одном из самых полезных спектров для человеческого глаза. Ну а по безопасности они дадут сто очков форы другим источникам света, как бы вы не старались последние изолировать всевозможными плафонами.

Виды источников света

При выборе лампы или другого источника света нужно обращать внимание на несколько моментов: безопасность оборудования, рабочий ресурс, защищенность от влаги и пыли, стойкость к перепадам температур. Поэтому надо оценить все плюсы и минусы каждого типа и принять правильное решение

Типы ламп

Для гаража подходят разные варианты, но при этом нужно учитывать условия использования и особенности строения. Исходя из них можно выбирать один из перечисленных видов:

Лампы накаливания раньше ставили во всех гаражах, но сегодня они используются редко из-за большого потребления электричества и малого ресурса работы. Нить накала дает не очень качественный свет и распределяет его неравномерно. Светильники для гаража чаще всего громоздкие из-за большого рассеивателя и массивного корпуса. Во время работы они сильно греются, что создает дополнительную опасность.

Галогенные лампочки – это усовершенствованные изделия с вольфрамовой нитью накала и инертным газом, закачанным в колбу. Свет от них намного ярче, но при этом расход электричества тоже большой. Во время работы поверхность сильно нагревается, поэтому обязательно нужен плафон, этот тип плохо переносит удары, перепады напряжения, пыль, поэтому не подойдет в гараж. Плюсом является возможность использования низковольтных ламп, работающих от напряжения 12 В через блок питания.

Люминесцентные лампы дают яркий свет, при этом не потребляют много электроэнергии. Могут быть как в виде колб, так и в компактном исполнении под стандартный патрон. Подойдут только для отапливаемых гаражей, так как при температуре ниже 5 градусов работают плохо и быстро выходят из строя. Еще один недостаток – пары ртути внутри, которые испаряются в воздух при повреждении колбы.

Светодиодные лампы и светильники потребляют меньше всего электричества и дают ровный свет без мерцания

Можно выбрать разную цветовую температуру, что тоже важно для комфорта. Для хорошей видимости лучше подбирать холодные тона, которые обеспечивают яркое равномерное освещение

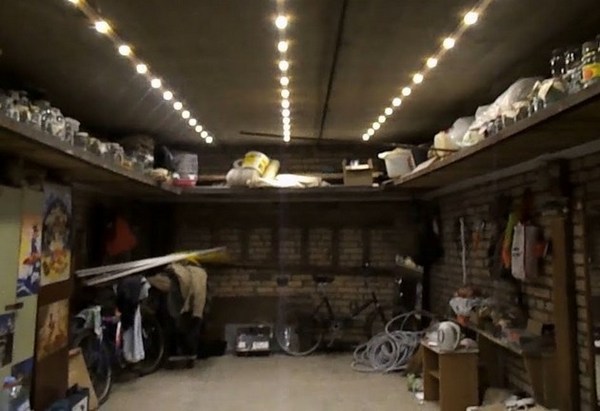

Вместо ламп можно использовать светильники или светодиодные ленты, которые могут служить подсветкой или полноценным освещением отдельных зон.

Можно сочетать разные варианты, если это даст хороший результат. Но по возможности лучше оборудовать гараж низковольтным светодиодным освещением, чтобы обеспечить безопасность. Хорошая лампа в гараж на светодиодах стоит дороже, но за счет экономии электричества и долгого срока службы в итоге обойдется дешевле.

Освещение смотровой ямы

Эту часть гаража отличают самые сложные условия эксплуатации светильников, поэтому подбирать оборудование надо тщательно. Чтобы сделать безопасную и долговечную систему, следует соблюдать несколько советов:

1. Выбирать светильники с классом защиты от влаги и пыли IP67. Это самый надежный вариант, который выдерживает даже струю воды и работает при сильном загрязнении воздуха. Информация по классу защиты есть на упаковке или в документации к светильнику.

2. Стоит использовать только варианты, плафоны которых не нагреваются при работе. Во время ремонта можно случайно прикоснуться к поверхности и получить ожог. Лучше, если стекло или рассеиватель пластиковый, а поверхность защищена металлическим или полимерным каркасом.
3. Для безопасности надо применять только низковольтное освещение, работающее от 12, 24, 36 или 50 Вольт. Лучшее решение – светодиодное оборудование, так как оно не боится сырости, ударов и работает при минимальном напряжении, при этом качество света будет отличным.
4. Располагать светильники стоит примерно на уровне плеча, хорошо, если в яме будет ниша под эти цели, так намного удобнее ставить и крепить оборудование. Так как нужно направлять свет в разные места, можно поставить светодиодные прожекторы – для гаража это отличное решение, которое осветит именно ту часть днища машины, которую нужно.

5. Обязательно позаботиться и о переноске, с ней можно подсветить любое место. Лучше, если это будет вариант в ударопрочном корпусе с крючком, чтобы вешать там, где потребуется. Работать светильник должен также от низковольтной линии.

6. Можно использовать для подсветки ямы светодиодную ленту. В этом случае нужен влагозащищенный вариант в силиконовой оболочке. Выбирать лучше холодный белый свет, количество рассчитывать по размеру ямы. Чаще всего ленту крепят с двух сторон по всей длине.

Яма должна быть хорошо освещена для комфортной работы.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Использование светодиодных ламп

Из имеющегося сегодня ассортимента, наиболее подходящими для реализации светодиодного освещения в гараже являются лампы типа MR16 с цоколем GU5.3 и привычные «груши» с цоколем Эдисона. Стандарт MR16 заимствован у галогенок, а грушевидная форма в точности повторяет лампу накаливания. Приятно то, что они выпускаются с питанием как на 220 В, так и на 12 В.

о выборе светодиодных ламп

В лампах на 12 вольт нет понижающего преобразователя напряжения. Поэтому для них нужен отдельный блок питания. Конечно – это минус, но он нивелируется другими положительными моментами. Во-первых, +12 В считается безопасным напряжением. При случайном прикосновении к оголенному контакту человек в худшем случае ощутит лишь неприятное пощипывание в пальце, и одёрнуть руку будет гораздо легче. Во-вторых, светильник с питанием от +12 В можно смело подключить к аккумулятору. Заранее продумав в гараже схему освещения как с питанием от электрической сети, так и с питанием от аккумулятора, можно будет избавиться от темноты во время общего отключения электроэнергии.

Промышленно выпускается много разных универсальных блоков питания (контроллеров), обеспечивающих своевременный заряд аккумулятора и защиту от перегрузок. Например, ШИМ-контроллер CMP12, предназначенный для создания автономного освещения с питанием от солнечной батареи. Компактный размер 101х95х35 мм и способность работать в диапазоне -20…+60°C делают CMP12 идеальным вариантом для гаража. Всё что требуется от пользователя – подключить провода к клеммной колодке по схеме, указанной на корпусе.

CMP12 может работать как от одной АКБ, так и от двух, включенных последовательно для наращивания мощности. Его нагрузочная способность достигает 10 А, а блок защиты автоматически предотвращает глубокий разряд и перезаряд АКБ.

Расчет количества и мощности светильников для гаража

Световой поток рассчитывают, исходя из площади помещения (м2) и норматива освещенности. Согласно СНиПу 23-05-2010 для хранения автомобиля освещенность должна быть не менее 20 лк, а для ремонта в десять раз выше 200 лк. Если брать стандартный гараж габаритами 6×4 м, то его площадь составит 24 м2. Перемножаем значения нормы и площади и получаем величину необходимого светового потока: 200 × 24 = 4800 люменов (лм). Округлим до 5000 лм.

Помните, что в СНиПе приведены минимальные значения. Хотите гараж посветлее – увеличивайте освещенность.

Далее полученное количество люменов переведем в более понятные ватты и количество лампочек. Нам поможет таблица сравнительных мощностей различных типов ламп. (Мощность галогенных источников света совпадает с мощностями ламп накаливания).

Сравнение мощности ламп с одинаковым световым потоком

Значения световых потоков приведены примерные; более точно можно узнать на упаковке конкретной лампочки. Исходя из таблицы, вычисленные 5000 лм можно получить разными способами (расчет приведен для светодиодных лампочек и аналогичным им по мощности других типов):

• две led лампочки по 30 Вт (люминесцентные 80 Вт, накаливания/галогенные 200 Вт);
• четыре led лампочки по 15 Вт (люминесцентные 30 Вт, накаливания/галогенные 100 Вт);
• семь led лампочек по 10 Вт (люминесцентных 15 Вт, накаливания/галогенных 60 Вт).

Можно использовать еще большее количество маломощных ламп, но для гаража такой вариант малоудобен.

Для удобства световой поток должен быть равномерно распределен по помещению. Поэтому наиболее удобный вариант – второй, с четырьмя 15-ваттными светодиодными лампочками, равномерно подвешенными на потолке. Впрочем, конечный вариант зависит от конкретных габаритов гаража.
