Школа светодизайна: освещение загородного дома

Способы монтажа

В зависимости от потребностей владельцев дома, материалов для возведения здания и отделки стен внутри помещений различают открытую и скрытую установку проводки. Очень значительных различий для всей системы электропитания дома нет. Нужно знать принципы выполнения монтажа, особенности последующего использования сети.

Открытый

Последовательность монтажа:

1. Составляется проект электросети.
2. По нарисованной схеме на стены, потолок наносится разметка.
3. В местах, отмеченных под кабель-каналы и коробы, делаются углубления: болгаркой или зубилом с молотком — для каналов, дрелью с корончатой насадкой нужного диаметра с победитовым напылением — для высверливания круглых углублений.
4. Саморезами фиксируются подрозетники, коробки для соединения и разводки проводки, установки выключателей, розеток.
5. Прокладка кабеля производится к ЩО от точек подключения и розеток. Для этого будет применяться ВВГ и провода с сечением от 2,5 мм2. В зависимости от расчётной нагрузки электросети используются разные кабели: двух-, трех- или четырёхжильные, разного сечения, медные или алюминиевые.
6. К распределительному блоку будет проводиться ВВГ от выключателей и ламп.

Лучше всего делать маркировку при прокладывании проводки в частном доме, используя разноцветные термонасадки. Тогда будет проще оперировать проводами, не запутываясь в их назначении.

В распределительных блоках для соединения жил проводов применяются WAGO (клеммы быстрого зажима) или СИЗ-колпачки (цветные зажимы). В ЩО входит ВВГ кабель на фазу, в УЗО – нейтраль (ноль) с верхним креплением, а снизу подводится провод заземления. После полной сборки и подключения всех элементов сети нужно прозвонить её мультитестером и пригласить электрика для перестраховки.

Скрытый

Прокладывание электропроводки скрытым методом имеет минимальные отличия: все провода, которые соединяют основные узлы и приборы системы, помещаются в гофру (пластиковую перфорированную трубу). Она устанавливается под ГКЛ или другие типы отделки, может вмуровываться в стену. Для этого применяется гипсовая шпаклёвка или другие декоративные отделочные материалы.

При внезапном ремонте после окончания всех облицовочных работ разрушать декоративное покрытие не потребуется. Распределительные коробки, подрозетники фиксируются в просверленных или выштробленных заранее нишах.

Проект и схема разводки

Самый ответственный этап, поскольку от качества выполнения зависит эффективность эксплуатации, распределение нагрузки на основные линии системы, безопасность для жильцов. Поэтому лучше всего доверить это электрикам. Основные моменты, которые нужно учитывать при составлении проекта:

• расположение, характеристика щитка;
• измерительный прибор, заведение электропитания в дом;
• кабели и розетки для подключения мощных приборов: стиральной машины, электроплиты, обогревателей;
• проводка для организации группового освещения;
• провода для групповой разводки под выключатели;
• кабели для групповой разводки под розетки для разных бытовых приборов, элементов освещения, декоративных светильников;
• патроны электроосвещения;
• выключатели;
• розетки.

Для составления схемы должны использоваться условные обозначения, которые указывают расположение:

• одинарного, двойного, тройного или другого типа выключателя света;
• одинарной, двойной или многопосадочной розетки;
• точки освещения;
• щитка освещения;
• распределительной коробки;
• вводного шкафа;
• 1-, 2-, …, n-й группы проводов.

Важно
Нужно сделать масштабированный чертёж каждого этажа дома и помещения отдельно.

После указания расположения основных узлов и приборов на схеме прорисовывается разводка проводки. Тип её может быть смешанным, последовательным или параллельным, что нужно использовать по мере экономии и эффективности для конкретной задачи.

Например, лучше выполнить параллельное подключение нескольких розеток на кухне при большом количестве используемых одновременно бытовых приборов, чтобы снизить суммарную нагрузку на проводку.

Для организации освещения дома лучше всего разбить систему на несколько линий:

• жилых комнат, коридора и кухни;
• ванной комнаты, санузла;
• питание розеток в коридоре, жилых комнатах;
• электроснабжение кухонных розеток;
• кабель для подключения электроплиты.

В приведённом примере разбивания освещения на группы используется один из вариантов, поскольку каждый хозяин может организовать питание светильников по потребностям.

Освещение без использования светильников

Если на даче нет возможности для установки электроприборов, то придется применять доступные устройства. Светоотражающие элементы – это отличный способ, который поможет для маркировки въезда и стоянки. Флуоресцентная краска видна в любую погоду, не зависит от работы батарееки тока. Окрашивают средством пограничные столбики или развешивают специальные предупреждающие наклейки для одежды.

Освещение бассейнаИсточник remstroiblog.ru

Светильники со свечками являются красивым элементом декора, помогающим преобразить участок загородного дома в темное время. Компоненты расставляют вдоль дорожек, бордюров и вокруг водоемов. На газоне красиво смотрятся антикварные керосиновые лампы под стеклянными плафонами. Открытый огонь и горючая жидкость опасны для деревянных и пластиковых поверхностей.

Уличный подсвечник своими рукамиИсточник 21ek.ru

Для освещения дома и участка часто используют детали, окрашенные люминесцентным составом. Смесь на основе фосфора накапливает солнечную энергию, которую активно отдает в темноте. Если нанести на фасад оригинальные рисунки, то в сумерках сложно заблудиться. Горящие камни в альпийской горке вечером смотрятся намного эффектней дорогого плафона. Элементы применяют при оформлении бассейнов и садовых тропинок.

Подсветка территории и домаИсточник elektrik-a.su

Вариант для большой территорииИсточник www.pinterest.com

Лаундж зона возле домаИсточник pro-remont.org

Светоотражающие ленты используют для украшения крупных растений, заборов и фасадов строений загородного дома. Мягкое, ненавязчивое сияние не слепит глаза, справляется с функцией декора и маркировки. Элементы выкладывают в виде узоров, слов или геометрических фигур.

Разные варианты освещения для большого участкаИсточник oazis.obninsk.com

Подсветка садовых деревьевИсточник powerlux.com.ua

Источники света в качестве декоративного элемента

Оптико-волоконные системы

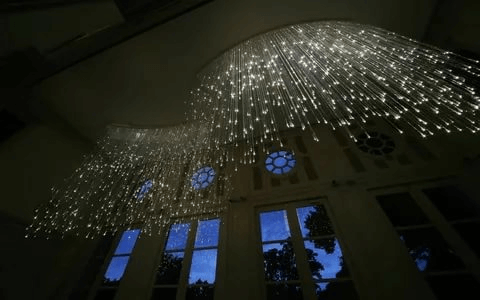

Суть оптико-волоконной системы состоит в том, что источник света (проектор) находится вдалеке от светильников. Это позволяет монтировать такие системы в помещениях со сложными условиями эксплуатации, например, сауны, бани, бассейны. Также хорошо они подходят для декоративного подсвечивания обычной комнаты.

Оптико-волоконные системы

Особенно удачно оптиковолокно подходит для обозначения картин и других произведений искусства, где важно качество света. Оптико-волоконный свет не искажает цвета, не нагревает предметы

Сам оптоволоконный кабель бывает:

• Со стеклянной сердцевиной, покрытый защитной оболочкой;
• С пластиковой сердцевиной.

Стеклянные кабели стоят больше, но они могут применяться для основного освещения. А пластиковые – только для экспозиционной подсветки.

Разновидность оптико-волоконных систем

Сама система состоит из:

• проектора, который излучает световой сигнал;
• оптоволокна, которое передает сигнал;
• Светильников разной формы и размера, которые находятся непосредственно в помещении и рассеивают световой сигнал в пространстве. За их счет создается уникальное подсвечивание.
• дополнительное оборудование: линзы, контроллеры, светофильтры.

Оптико-волоконная система

Неоновые лампы

Находят применение не только у рекламщиков, но у дизайнеров жилых помещений. Из неоновых букв можно собрать фразу, повесить ее на стене. Уместно будет смотреться в гостиной, прихожей в стиле минимализм, лофт, поп-арт.

Особенно подойдет неоновая надпись или картинка для украшения комнаты подростков. Ее можно использовать в качестве ночника.

Неоновая надпись

Неоновая подсвечивание мебели

«Мороженое» из неоновых трубок

Светодиодные ленты и дюралайт

Главные достоинства этого вида источников света – безопасность и экономичность. Они питаются низким напряжением 12 В. Следовательно, для монтажа светодиодных лент/дюралайта нужен понижающий трансформатор. Широкие возможности для дизайна открывает многообразие цветов лент. Ленты легко совмещаются с другими источниками света. При помощи дюралайта можно:

Выделять контуры мебели, стен, потолков, декоративных элементов. Лента, расположенная снизу мебели, создаст эффект воздушности, зрительно расширит пространство.

Подсветка LED-лентой кровати

• Разделить пространство на функциональные зоны. Удобно это делать при помощи разных цветов.
• Задать атмосферу в комнате при помощи изменения цвета свечения.
• Ночное подсвечивание коридоров, комнат.

Подсветка дюралайтом кровати

Ночная подсветка коридоров

Для домов существуют модели дюралайта, которые можно использовать для фасадного освещения или праздничного украшения стен. Подробнее в статье «Освещение фасада зданий: разновидности, принципы организации»

Подсвечивание фасада здания

Светодиодную ленту лучше применять внутри помещений.

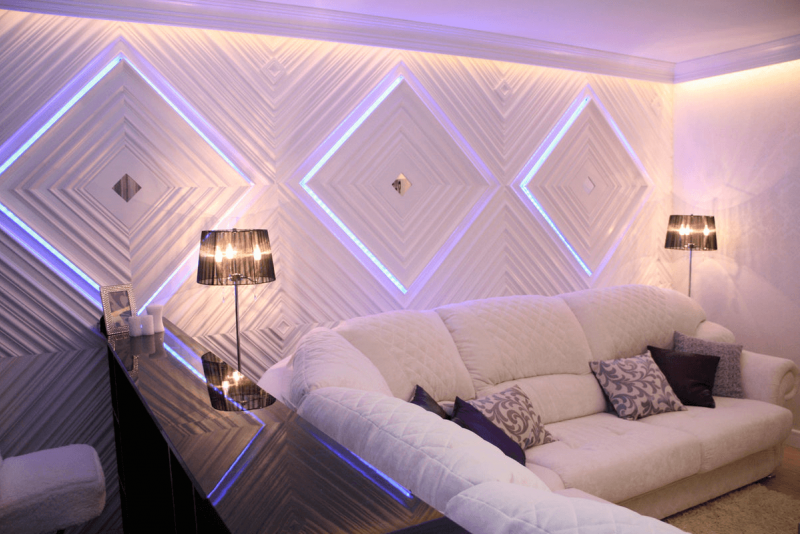

Светодиодная подсветка стен придаст уют

Ретро лампы Эдисона

Винтаж и стиль лофт невозможно представить без ламп Эдисона. Они позволяют создать уют, домашнюю атмосферу в любом пространстве. Такой эффект достигается за счет теплого свечения, напоминающего старинные источники накаливания.

Лампы Эдисона — красивые, их смело можно использовать для украшения интерьера, комбинировать разными способами, придумывать композиции.

Лампы Эдисона привлекают к себе внимание

Разделяют лампы накаливания Эдисона и светодиодные модели. Первые используются только для декоративного освещения, так как имеют большую мощность и малый световой поток. Вторые светят ярче, экономят электроэнергию, имеют много вариантов дизайна.

Гирлянды

Гирлянды перестали быть символом новогодних праздников. Дизайнеры активно их используют для экспозиционной подсветки. Гирлянды создают романтику, вносят разнообразие.

Чаще всего их применяют для драпировки контуров мебели, оконных, дверных проемов, зеркал. Из гирлянд удобно создавать на стенах световой рисунок. Их «встраивают» в занавески.

Хорошо смотрятся гирлянды в комнатах винтажного стиля, шебби-шика, прованса, лофт.

Гирлянды хорошо подходят для наружного украшения дома, придомовой территории.

Новогодние гирлянды

Виды экстерьерных световых дополнений

Что касается световых дополнений наружного освещения частного дома, то их разделяют на следующие группы:

Акцентное освещение фасада – прием фрагментарного выделения, позволяющая привлечь внимание к некоторым архитектурным элементам, подчеркивающим привлекательность сооружения. К ним относятся такие детали: ниши и колонны, статуи и лепнина, фамильные гербы

Освещение может быть однотонным или цветным, все зависит от стиля постройки и ее габаритов.
Контурное освещение основывается на шнурах и трубках со светодиодами, служащими прекрасным украшением для фасада большого частного дома. Данная технология позволяет подчеркнуть фасад жилья в целом лишь выделить его отдельные функциональные компоненты, например, балкон или крышу, лестницу или эркер, балюстрад или колонны.

Скрытая подсветка – декоративное освещение, используемое для подсветки выступающих зон фасада. Эту технологию зачастую применяют для оформления карнизов и нижней части балконных плит, благодаря чему можно добиться более выразительных очертания наружной части жилья

Также при помощи скрытой подсветки можно акцентировать внимание на дизайнерских особенностях сооружения, фактуре наружной облицовки. Такой тип освещения создает мягкое сияние, создаваемое светодиодными или неоновыми лентами.
Динамическая архитектурная подсветка – основывается на игре света и тени, сочетании яркости излучения, ее глубине и широкой цветовой палитре.
Заливающий свет – базовое решение, предназначенное для презентации общего экстерьера частного дома

Чаще всего используют для построек, возведенных из кирпича или камня, при этом светильники располагают на земле или в элементах крыши.

Особенности декоративного освещения загородного дома

Идея загородного дома для городского жителя заключается в создании места отдыха, где можно забыть о ежедневной суете, рабочих проблемах, шумных соседях. Каждый владелец прилагает немало усилий, чтобы в доме стало максимально комфортно, уютно и красиво. Декоративное освещение загородного дома прекрасно справляется с этой задачей.

Современные осветительные технологии имеют неоспоримые достоинства:

1. Регулируемая яркость освещения;
2. Применение солнечных батарей;
3. Регулирование времени работы лампочек;
4. Включение декоративного освещения загородного дома при помощи датчиков движения или таймера;
5. Создание на приусадебной территории фееричных спецэффектов.

Самостоятельно разработать проект системы освещения загородного дома можно, однако, если вы никогда этим не занимались, то лучше обратиться к профессионалам. Декоративное освещение загородного дома должно не только обеспечивать необходимый световой поток, но и быть абсолютно безопасным. В любом городе есть множество компаний, специализирующихся на создании проектов наружного освещения, которые легко и быстро воплотят в жизнь любые световые идеи клиентов.

Уличное освещение может быть:

• декоративным;
• утилитарным.

Утилитарное освещение приусадебного участка позволяет обеспечить безопасное передвижение по территории в темное время суток. Хорошая подсветка крыльца дома, подъезда к гаражу, а также садовых дорожек позволит комфортно находиться на участке даже ночью. В качестве простого и недорогого варианта подойдет равномерное распределение светильников вдоль дорожек.

Декоративное освещение загородного дома способно подарить участку уникальность и подчеркнуть изысканность вкуса его хозяев. Грамотное распределение подсветок всех клумб и цветников, фонтанов и садовых скульптур создает волшебную атмосферу. В зависимости от желания владельца участок может стать романтичным, таинственным, драматичным или праздничным. Его ночной образ будет существенно отличаться от дневного вида.

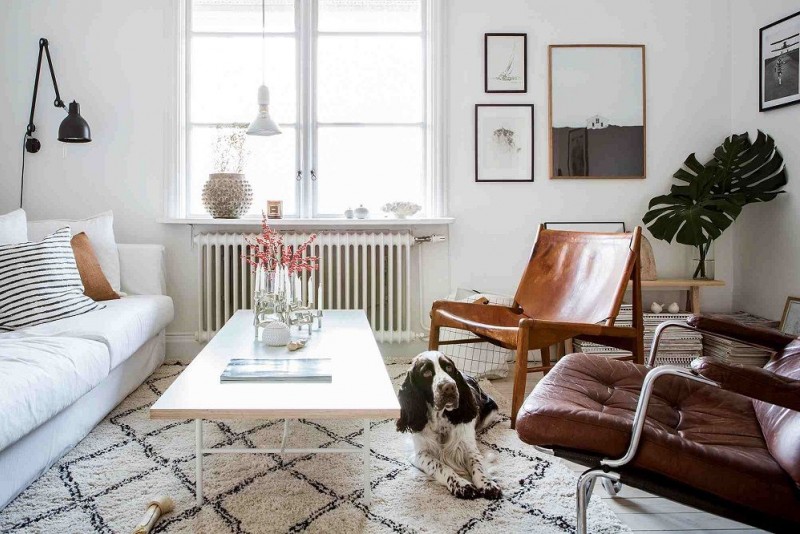

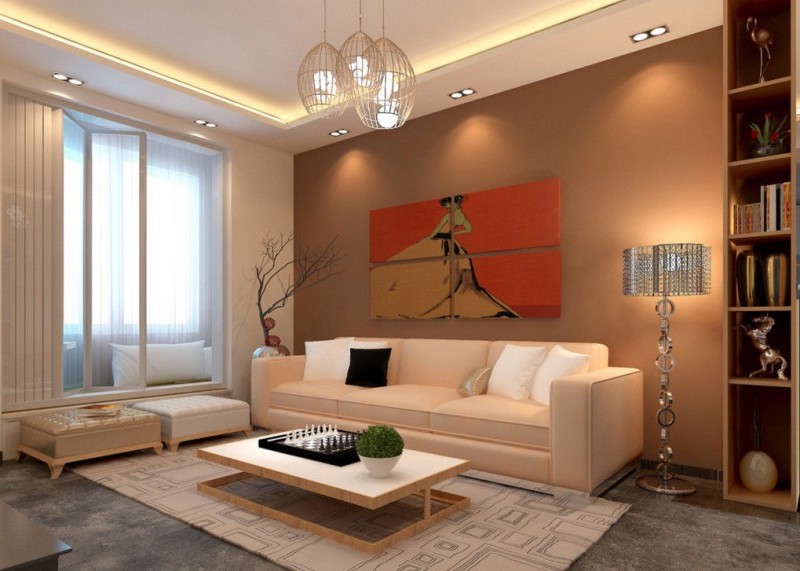

Освещение потолка в гостиной

Ключ к выбору лучшего освещения для гостиной для вашего дома — убедиться, что у вас есть светильники, которые не только эстетически приятны, но функциональны и эффективны. Выберите торшеры для окружающего света и для помощи в освещении больших помещений, а также потолочные светильники. Окружающий свет может быть важен для гостей и семей, особенно пожилых людей, чтобы чувствовать себя комфортно, не сталкиваясь с резким блеском. Правильный свет в гостиной помогает создать настроение и предлагает гостям теплую и уютную атмосферу.

Наконец, лучшие лампы гостиной для акцентного освещения могут превратить пространство в произведение искусства. Акцентный свет, например такой как стратегически расположенный настенный бра, органические ветки или скульптурные кованые светильники, служат для улучшения декора дома и превращения обычного интерьера в нечто экстраординарное. По возможности используйте акцентное освещение, чтобы создать фокус и добавить визуальный интерес.

Существует множество видов освещения для гостиной, лучшие светильники делятся на три основных типа: окружающее, рабочее и акцентное. Окружающее-наполняет вашу гостиную равномерным освещением и помогает закрепить большие предметы мебели, такие как диваны, столы и стулья. Освещение задач используется в малых пространствах, для того чтобы осветить области, которые вы используете для своей деятельности. Акцентное-используется для освещения углов или прожектора любимой картины или настенного искусства. Все три вида необходимы для оформления интерьера жилого помещения.

Лампы для освещения придомовой территории

Для уличного освещения участка можно использовать различные виды ламп, при этом идеального источника света не существует, а значит, приходится мириться с определенными недостатками приборов. Для того чтобы уличное освещение было удобным, практичным, привлекательным и экономичным нужно правильно выбрать лампы, ведь именно они влияют на объемы потребляемой электроэнергии.

Виды ламп, используемые для освещения придомовой территории:

• Лампа накаливания – классический вариант прошлого, который сейчас не используется. Ключевой недостаток такого источника света – низкая энергоэффективность и короткий срок службы.
• Люминесцентные лампы – потребляют меньше электроэнергии, но при низких температурах они могут не срабатывать.
• Газоразрядные лампы – потребляют мало электроэнергии, при этом имеют длительный срок службы и хорошее свечение. Для освещения внутри помещений их не используют, так как они моргают и шумят во время работы. Другие недостатки: для эксплуатации необходимо использовать закрытые плафоны с защитным стеклом, разгораются на полную мощность лишь спустя некоторое время, зависимы от напряжения в сети.
• Дуговые ртутные лампы – источники света, имеющие лишь один недостаток – наличие паров ртути. В то же время они потребляют мало электроэнергии, давая хорошее свечение. Выделяют три типа ламп: металлогалогеновые, высокого давления и натриевые газоразрядные.
• Светодиодное освещение. На данный момент это лучший вариант, сочетающий в себе все достоинства. Единственный недостаток светодиодов – то их стоимость.

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует

Важно не перепутать порядок подключения при монтаже

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Цвет и количество источников света в гостиной

Слишком слабое освещение в гостиной вызывает чувство дискомфорта из-за трудности распознавания предметов. Это тонкие, но продолжительные раздражители, которые приводят к усталости. Мы часто не понимаем, что недостаточное освещение является причиной нашего недомогания. Поэтому количество источников света играет важную роль. Чем их больше, тем лучше вы сможете адаптировать освещение к текущим потребностям.

Основное правило выбора количества источников освещения зависит, среди прочего от мощности светильников, адаптированных к размеру комнаты. Например:

• желая получить очень яркий свет, мощность освещения варьируется от 150 Вт при 6 м 2 до 700 Вт при 30 м 2,
• желая получить не яркий свет, мощность освещения варьируется от 60 Вт при 6 м 2 до 280 Вт при 30 м 2.

Количество источников света также должно быть выбрано для функций, выполняемых интерьером: будь то письменный стол, телевизионный уголок или столовая. Следует также помнить, что эффективность светильников зависит от цвета стен. Чем ярче стены, тем меньше «потери» света. С одной стороны, это кажется очевидным, с другой — вряд ли кто-нибудь думает, что цвет стен переходит в стоимость потребляемой энергии.

За тот же «цвет света» отвечает температура цвета, выраженная в Кельвинах. При выборе лампочки стоит обратить внимание на параметры:

• 2700 К — это цвет света, называемый «теплый белый», который способствует отдыху,
• 4000 К или «холодный белый» — хорош для работы.

В городах

Наружное освещение (НО) в городах выполняет сразу несколько функций. Помимо качественной и безопасной работы, оно призвано украшать облик города вечером. Для этого используется декоративное уличное освещение. НО совмещает в себе разные виды осветительных установок. Это освещение проезжей части и тротуаров, подсветка дорожных знаков, витрин, реклам, архитектурная подсветка домов, праздничное освещение и так далее. Все эти элементы уличного декоративного освещения должны гармонировать между собой внешне и быть технически согласованными.

Нормы

В ночное время, когда интенсивность движения меньше, освещённость может быть снижена, но только до определённых пределов. Некоторые светильники могут быть выключены, но не те, что стоят подряд. Поэтому часто прокладывают разные распределительные линии для вечернего и ночного освещения. К линии вечернего освещения подключают праздничную светодиодную подсветку уличного освещения и архитектурную подсветку. Но её мощность должна быть до 2 кВт на фазу. Все эти данные учитываются в графике включения света.

Электроэнергия для НО улиц и тротуаров поступает из трансформаторов для питания сети общего пользования.

При этом линии освещения подключают так, чтобы нагрузка на фазы трансформаторов была равномерной. А для освещения территорий разных учреждений (школ, больниц и так далее) используется энергия от вводных устройств зданий или от подстанций.

К сети уличного освещения обычно не подключают световые установки витрин и рекламы.

Проектирование

Нормы для проектирования уличного освещения в городах содержатся в инструкции СН541-82. В ней описаны типовые решения с указанием на тип ламп, которые могут быть использованы, высоту опор, тип провода и интервал между светильниками. Кабель для уличного освещения должен быть изолированный, стандарта СИП. Также в данной инструкции описаны универсальные схемы проектирования НО улиц. Эти схемы отличаются в зависимости от площади улиц и их назначения. Например, для небольшой улицы установка уличного освещения может проходить по составу схемы одностороннего расположения светильников, а для широкой улицы с большим потоком людей может браться за основу двухрядная схема в шахматном порядке.

Расположение светильников

Светильники для освещения городских территорий могут располагаться по-разному:

• на отдельных опорах из стали, алюминия или железобетона;
• в виде фонарей венчающего типа или на консоли;
• крепиться к зданию с помощью кронштейна;
• подвешиваться на струнах.

Оптимальный вид опоры выбирают в зависимости от места установки светильника и его характеристик: веса и мощности. Например, для освещения дорог, используется уличное освещение на столбах, а для подсветки аллеи в парке достаточно фонарей с плафоном на консоли.

Обслуживание

Финансирование уличного освещения, за исключением светильников на фасадах дома и на подъездах, осуществляется органами местного самоуправления. А техническое обеспечение: монтаж уличного освещения, его ремонт — прерогатива органов районного управления, горсвета. Следующая инстанция — муниципалитет. Если речь идёт о поломке освещения на доме, то ремонт выполняет тот, кто обслуживает этот дом, чаще всего это ЖЭК.

Оригинальное освещение участка своими руками

Садовые светильники и фонари красиво выглядят, но имеют высокую цену. Недорогое освещение дома и территории можно организовать из подручных средств. Оригинальные ландшафтные идеи позволяют максимально задействовать возможности участка. Под плафоны используют предметы, отслужившие срок в быту.

Фонари у входаИсточник landshaftdizajn.ru

Уличный фонарь можно сделать при помощи новогодней гирлянды или люминесцентной ленты. Осветительный элемент крепят к дереву, посуде, создавая эффект фонтана с горящей струей. Старый абажур со светящимися компонентами превращается в оригинальный декор в саду. Офисные пластиковые корзины с перфорацией по бокам размещают на газоне, под деревьями и вдоль тропинок.

Декоративное разноцветное освещение загородного домаИсточник ledforms.com

Стеклянные бутылки применяют в качестве необычного декоративного освещения. В емкость помещают елочную гирлянду или фонарик на батарейке. Импровизированный светильник ставят вдоль дорожек и на газоне, устанавливают на беседках и террасах. Чтобы придать изделию необычный вид, внутрь насыпают разноцветные шарики, бусины или пайетки.

В стеклянные банки необычной формы вставляют осветительные элементы. На дно высыпают песок с морской галькой. Стандартные емкости снаружи украшают кружевной тканью или обматывают бечевкой. Если внутреннюю часть покрыть люминесцентной краской, то не нужны лампы.

Освещение верандыИсточник www.rmnt.ru

Для освещения сада загородного дома используют жестяные банки, старую кухонную утварь, поверхность которых покрыта многочисленными отверстиями. Декоративная перфорация в виде узора оригинально смотрится на лужайке, на фонарном столбе и на столе в зоне отдыха. Дизайнерские светильники развешивают на ветках деревьев или ставят возле статуй.

Старые консервные жестяные банки для воплощения креативной идеиИсточник www.lushome.com

Пластиковые бутылки – это универсальный материал, который используют в подсобном хозяйстве загородного дома. Емкости в виде шара с фонариком внутри станут необычным осветительным элементом в зоне барбекю и рядом с беседкой. Из одноразовых стаканов получаются крохотные плафоны, которые монтируют на елочной гирлянде.

Абажуры для уличных ламп на даче создают из подручных материалов. Надувной шар оклеивают бечевкой или небольшими ветками. После высыхания резину сдувают и аккуратно отсоединяют. Воздушная емкость эффектно смотрится на лужайке или в качестве маркировки дорожек. Несколько плафонов в зоне отдыха придадут пространству романтичный вид.

Декоративная лампа из толстых ниток своими рукамиИсточник www.remontbp.com
