Правила и советы для создания откатных подвесных ворот своими руками

Усовершенствование распашных ворот

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления. электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение .

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.

Несколько примеров готовых ворот

Знакомство с домом начинается с ворот. По сути, это визитка хозяев. Поэтому, их вид должен быть по определению солидным и красивым. Но, в тоже время, основное их назначение – обеспечение сохранности и безопасности частных загородных домов и дач.

Как соединить эти два назначения вместе? Как сделать распашные ворота для дачи красивыми, надежными и функциональными. Какие виды распашных ворот бывают и какие лучше выбрать. Как изготовить и установить. Обо всем этом подробная пошаговая инструкция в нашей статье.

Распашные ворота своими руками – изготовление

Прежде чем перейти к описанию процесса устройства ворот, сделаем акцент на их плюсах и минусах.

Преимущества распашных ворот:

• простая конструкция;
• относительно низкая цена;
• нетребовательны в обслуживании;
• длительный срок эксплуатации;
• прочность;
• простота эксплуатации;
• неограниченная возможность выбор дизайнерских решений и формы;
• отсутствие необходимости в бетонировании площадки. Например, под ролики для откатных ворот ;
• возможность установить автоматику.

• необходимость предусмотреть довольно много места для открытия-закрытия;
• необходимость учитывать ветровую нагрузку в регионе.

Простая арифметика показывает, что преимуществ у распашных ворот значительно больше. А недостатки устранимы или не критичны. Длительная история их существования только подтверждает надежность системы.

Этапы проведения монтажа

Перед тем, как устанавливать навесные откатные ворота, необходимо обеспечить прочность будущей конструкции. Для этого служат боковые опоры. Работы выполняются в следующей последовательности:

• копка углубления в грунте на глубину не менее полутора метров;
• подводка электрического кабеля для автоматизации ворот;
• установка труб на смесь песка и щебня;
• бетонирование основания.

Пока застывает бетон, можно изготовить каркас откатной створки с подвесом. Для этого берутся трубы 40х40мм, режутся в соответствии с размерами под углом в сорок пять градусов и свариваются между собой. Так получается внешняя рама.

Для ее укрепления и создания прочной основы под полотно в центре каркаса привариваются трубы сечением 20 на 20 мм.

Полученные швы тщательно затираются, покрываются антикоррозийным составом и красятся под цвет будущего полотна. После полного высыхания к ним прикрепляется само полотно из выбранного материала. Крепежными элементами являются саморезы или заклепки.

Для наполнения каркаса используются материалы прочные, надежные, обладающие небольшим весом. Еще один важный фактор выбора – наличие антикоррозийного покрытия, что способствует повышению устойчивости к негативному влиянию природных явлений и продлению срока службы конструкции.

Следующий этап монтажных работ – установка направляющей. Она крепится к стене здания или верхней части ограждения при помощи кронштейнов. Ее правильное положение – рабочая часть направлена вниз.

Перед креплением обязательно проверяется горизонтальность положения детали, чтобы исключить перекосы и неполадки в функционировании конструкции.

В установленную направляющую вставляются роликовые тележки, заглушки, верхний улавливатель и ограничитель хода створки. Они монтируются в строгом соответствии с инструкцией к комплекту фурнитуры.

В заключение монтажа производится сварка откатного полотна и верхней балки. Для работ проведения необходимо участие нескольких человек. Самодельные ролики для откатных ворот своими руками? Один – два помощника удерживают каркас на нужной высоте, пока основной монтажник осуществляет приваривание к роликам на направляющей балке.

Теперь ворота могут быть подвешены

Окончание любого монтажа – пробный пуск, чтобы обратить внимание на недочеты в работе конструкции и устранить их

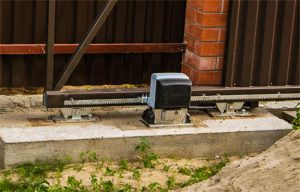

Если предусмотрено использование автоматики для открытия ворот, она подключается после проведения монтажа. Автоматическое дистанционное управление создает комфортные условия в процессе эксплуатации. Нет необходимости подходить ко въезду на территорию, чтобы пропустить транспорт, или выходить из автомобиля, подъехав к гаражу.

Откатные ворота с подвесом функциональны, долговечны, удобны в эксплуатации, не требуют сложного ухода. При установке откатных ворот своими руками данный вариант обустройства въезда на территорию или в помещение позволит сэкономить, исключив статьи расходов на оплату труда нанятой бригады мастеров в Москве.

Откатные ворота с верхним подвесом

Это “шторка”, сдвигаемая по верхнему краю посредством работы роликового механизма. Возможно выбрать любое полотно на усмотрение человека. Подвесные ворота могут сдвигаться в обе стороны с необходимой скоростью движения.

Фундамент

Корректная работа сдвижного механизма не будет обеспечена без фундамента. Причём длина самого фундамента должна быть на 30 см больше, чем размер противовеса.

В общем виде процесс установки фундамента для подвесных ворот выглядит следующим образом:

• отступить полметра от ворот и отметить ширину будущей траншеи;
• вырыть траншею под фундамент. Её глубина должна быть не менее 100 см. Выемку в грунте можно сделать вручную, с помощью лопаты;
• изготовить П-образную конструкцию нужной высоты, используя швеллер;
• установить роликовые каретки;
• изготовить опалубку и армопояс, после чего залить конструкцию бетоном.

Материалы

Перед тем как делать откатные ворота, необходимо разработать соответствующий проект, сделать чертежи в графическом редакторе. Это станет залогом успешно выполненной работы. Для изготовления подвесных ворот понадобятся следующие материалы:

• направляющая. Элемент, задающий полотну движение. Ширина направляющей должна быть в два раза больше ширины проезда;
• облицовочные материалы. Они накладываются на дверную створку;
• трубы размером 20 на 20 и 40 на 40 мм. Понадобятся в процессе изготовления каркасов;
• металлическая труба, необходимая для установки балки сверху. Подойдёт стандартное изделие с размерами 120 на 120 на 4 мм соответственно;
• дополнительные материалы, необходимые для изготовления сдвигаемой конструкции;
• элементы автоматики. Это комплект материалов, которые понадобятся для автоматического открытия ворот. Автоматика устанавливается на собственное усмотрение человека. В действительности можно обойтись и без этих материалов.

Материалы для изготовления откатных ворот с подвесом. Минимальный набор запчастей

Створки подвесных ворот чаще всего изготавливаются из металла. Это практичный, удобный и долговечный материал. Также можно применить профильный лист, вырезав кусок нужных размеров и пластиковые панели.

Из представленных выше материалов пластик является самым дешёвым изделием. Однако его эксплуатационные качества оставляют желать лучшего. Материал быстро испортится при неблагоприятных погодных условиях. Створка, подвешиваемая к верхней рельсе, не должна быть слишком тяжелой, иначе сдвижная конструкция выйдет из строя.

Процесс изготовления

Подвесные откатные ворота изготавливаются в несколько шагов:

разработка силовой рамы. Силовая рама — это конструкция, состоящая из фундамента, столбов, и верхней балки. Впоследствии на балку крепится направляющая для передвижения створки. В процессе создания фундамента, описанного выше, необходимо установить опорные столбы, а затем залить конструкцию бетоном и дождаться его высыхания

Важно, чтобы столбы располагались перпендикулярно фундаменту, иначе створка не сможет перемещаться по направляющей. После высыхания бетона верхнюю часть опор потребуется соединить с помощью горизонтальной балки;
создание створки

Чтобы изготовить каркас для створки, необходимо использовать металлическую трубу с размерами 30 на 60 мм. Трубу надо разрезать на четыре отрезка и выложить на ровной поверхности в виде прямоугольника, после чего сварить конструкцию. Швы следует хорошо заварить, чтобы в дальнейшем внутри трубы не скапливалась влага, которая приведёт к образованию коррозии. Теперь внутри получившейся конструкции нужно создать каркас. Для этого понадобится профильную трубу размерами 40 на 20 мм разрезать на отрезки подходящего размера и вварить их крестообразно внутрь рамы. Далее на подвесе надо смонтировать роликовые тележки и обшить створку облицовочным материалом;
сборочный этап. Это финальный этап изготовления подвесных ворот откатного типа, который предполагает их установку. Монтаж ворот проблематично выполнить в одиночку, нужен хотя бы ещё один человек, чтобы поднять конструкцию массой 90-120 кг. Здесь нужно приподнять створку и завести её во внутреннюю часть направляющей. После этого можно приступать к монтажу уловителей, которые устанавливаются на опорные столбы. Таким образом, при открытии плотно надёжно зафиксируется в одном положении, и возможность его раскачивания ветром исключится.

Создание фундамента для подвесных откатных ворот

Крепления замка и полотна ворот своими руками

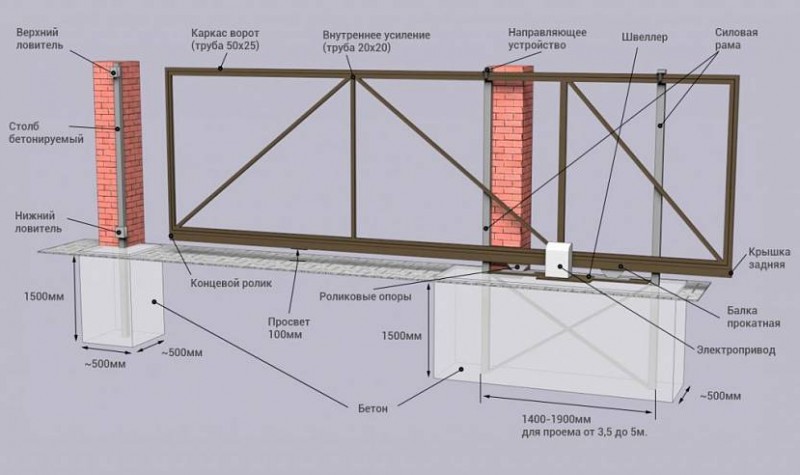

Конструкция откатных опорных ворот:1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Задвижки ригельные. 6. Щеточные уплотнители.

Первым делом понадобится срезать пятки у кареток. После этого нужно будет приварить получившееся изделие к каркасу полотна. Разнос кареток по ширине необходимо определять уже по месту

Стоит обратить внимание на то, что полотно обязательно должно перекрыть проем по бокам на 200 мм в каждую из сторон, сверху приблизительно на 100 мм. При этом зазор между полотном и полом должен быть ориентировочно 50 мм

Полотно ворот необходимо вырезать по внутреннему размеру таким образом, чтобы оно легло на каркасную внутреннюю тумбу с минимальным зазором. При этом закрепить полотно на каркасе можно с помощью саморезов либо заклепок. В случае, если ворота изготавливаются из профнастила, выбирается профилированный лист, высота волны которого будет максимум 20 мм. Нужно это для того, чтобы он не выходил за пределы каркаса.

В случае, если на конструкцию планируется устанавливать врезной замок, понадобится сразу предусмотреть его крепление.

Навесные откатные ворота своими руками

Откатные подвесные ворота устанавливают на промышленных, производственных, торговых, жилых объектах при въезде на огражденную территорию, на склады, в цеха, мастерские. Их монтируют в качестве гаражных, ангарных ворот.

Данная конструкция практична, долговечна. Для открытия или закрытия полотна не требуется дополнительного пространства перед воротами. Откат выполняется вдоль забора или стены, что особенно ценно в случае расположения въезда рядом с проезжей частью.

Экономится также площадь со стороны помещения или участка, на который въезжает автотранспорт. В непосредственной близости от ворот можно устанавливать необходимое оборудование, расставлять грузы.

Проем для откатных ворот

Требования к кирпичным столбам:

• они должны быть собраны вертикально;
• высокая прочность сооружения, чтобы в процессе эксплуатации откатных ворот столбы не шатались, не заваливались;
• собирают их на фундамент, глубина которого должна быть ниже уровня промерзания грунта в районе строительства.

Проем для откатных ворот в полном комплекте

Фундамент под ворота

Перед тем как сделать откатные ворота самостоятельно, необходимо разобраться, как они будут открываться. В их конструкции будет установлена фурнитура, которая собой представляет ролики, прикрепленные к нижней несущей балке ворот. Они будут перемещаться по рельсу. Последний является основой с высокой несущей способностью.

Чтобы рельс не двигался и не смещался, его бетонируют в грунте. То есть сооружают фундамент. Самый простой и надежный вариант – фундамент ленточный.

Его размеры:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве рельса обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-14 мм, из которой формируют армирующий каркас.

Сооружение ленточного фундамента для откатных ворот

Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• рельс должен прижиматься к столбу;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через неделю опалубка снимается, через другую фундамент можно нагружать.

Готовый фундамент для откатных ворот

Изготовление и установка рамы для откатных ворот своими руками

Схема подготовки бетонного основания для откатных ворот.

Рама понадобится для ворот, которые устанавливаются на въезде на участок. Ее можно изготовить из трубы 120х120 мм с помощью использования сварки. При этом нужно помнить о том, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее открывания. В случае, если планируется изготовить одностворчатые ворота, она должна выходить на ширину ворот в какую-либо из сторон. По поводу двухстворчатых стоит знать, что выходить балка должна на половину ширины в каждую из сторон.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину, которая равняется как минимум 1,2 м. При этом нужно использовать уровень, потому как перекос верхней балки приведет к самопроизвольному открыванию и закрыванию незапертых ворот. В случае, если планируется устанавливать ворота на стену, можно будет просто закрепить направляющую над проемом конструкции и продлить ее вдоль свободной стены.

Процесс изготовления каркаса для ворот своими руками

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровной поверхности согласно форме будущих ворот, стыкуя углы, закрепляются точечной сваркой

При этом важно измерить диагонали. В случае, если они будут неровными, ворота может перекосить

Рама ворот выравнивается с помощью легкого постукивания молотка в случае, если в этом есть необходимость.

Швы провариваются так, чтобы влага не смогла попасть внутрь рамы. Далее понадобится измерить внутренние размеры, после чего вырезать внутренний каркас из трубы 20х20 мм. Собирать его нужно аналогично внешнему. Приваривать его нужно к внешнему каркасу изнутри, выравнивая при этом по одному краю. Далее нужно зачистить от окалины, ржавчины и покрыть грунтовкой. После того как она высохнет, понадобится покрыть краской по металлу.

Для ворот, которые изготавливаются из сэндвич-панелей, есть смысл использовать Ω-образный каркас. В его паз вставляется панель. Данный профиль можно применить и для конструкции из профнастила, однако в таком случае нужно будет дополнительно укреплять каркас металлическим уголком.

Пошаговая инструкция того, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего ширина ворот, которая является стандартной для легковых автомобилей, не превышает 3 м.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какими по массе створками ворот он может работать. Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей

Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот

Комплекты для откатных ворот продаются уже полностью готовыми, чаще всего вместе с направляющей. Они рассчитываются на определенную массу конструкции, следовательно, перед тем как их приобретать, необходимо посчитать массу ворот.

В случае, если планируется изготовить двухстворчатые откатные ворота, понадобится приобрести 2 комплекта.

Элементы, которые необходимы для автоматики, также можно найти в продаже. Ее цена значительно колеблется в зависимости от необходимых функций. Любой сможет найти тот вариант, который ему подойдет. Можно поставить ворота и без автоматического открытия, с ручным приводом.

Подвесные ворота на роликах своими руками

Подвесные и откатные роликовые ворота пришли на смену обычным раздвижным створкам. Оба новшества имеют примерно одинаковую конструкцию и один принцип работы. Разница в том, что чертежи первой группы имеют направляющую, прикрепленную к верхней балке. Откатные конструкции лишены этой направляющей, в их работе используется специальный рельс. В обоих случаях движение осуществляется вдоль забора. Уровень работы по сборке и монтажу такого изделия – средний. Чтобы все выполнить своими руками, достаточно обладать начальными знаниями по стройке и по сварке.

Для работы понадобятся следующие материалы:

• труба с квадратным сечением 4х4см и 2х2см – это будущий каркас.
• Оцинкованный металл, окрашенный профнастил или сэндвич нужны будут для обшивки движущейся рамки.
• Металлическая труба с квадратным 12х12см с толщиной стенки 4 мм. Из этой трубы будут изготовлены опоры и верхняя балка.
• Труба в 2 раза длиннее рамки – это будет направляющая.
• Фурнитура. замок, колеса, петли
• Автоматический привод, если запланирована его установка
• Сварочный аппарат, болгарка, бетономешалка, отрезные и шлифовальные диски на болгарку, а так же щетка на болгарку для зачистки металла.

В продаже имеются комплекты автоматического привода для таких ворот. Цена зависит от дополнительных функций, которые возможно понадобятся потребителю. Если они будут состоять из двух створок, то на каждую нужно будет установить по комплекту. Итак, рассмотрим процесс изготовления самого каркаса.

Цены на подвесные ворота (без подвесных кронштейнов)

Каркас без обшивки

ширина проёма	4300	5000	5700	6300	7000
высота	1500	60167	64345	68733	92058	96014
2000	61010	65397	69785	93532	97487
2500	62063	66451	71048	94795	98960
3000	62907	67713	72313	96269	100433
РЕЛЬС	ЭКО	ЕВРО
Стоимость встроенной калитки с механическим замком — 19999

Обшивка профлистом с одной стороны

ширина проёма	4300	5000	5700	6300	7000
высота	1500	66669	71975	77489	101944	107027
2000	69280	75226	81172	106479	111991
2500	72102	78479	85066	110803	116957
3000	74715	81942	88958	115336	121921
РЕЛЬС	ЭКО	ЕВРО
Стоимость встроенной калитки с механическим замком — 19999

Профлист Полиэстер, толщина – не менее 0,4, цвет – имеющийся у производителя.

Обшивка профлистом с обеих сторон

ширина проёма	4300	5000	5700	6300	7000
высота	1500	71830	78265	84907	110490	116700
2000	75735	83240	90746	117610	124683
2500	79850	88218	96793	124520	132663
3000	83754	93403	102841	131638	140643
РЕЛЬС	ЭКО	ЕВРО
Стоимость встроенной калитки с механическим замком — 19999

Профлист Полиэстер, толщина – не менее 0,4, цвет – имеющийся у производителя.

Обшивка двусторонним профлистом с одной стороны

ширина проёма	4300	5000	5700	6300	7000
высота	1500	67005	72424	78052	102619	107814
2000	69751	75852	81955	107417	113087
2500	72704	79283	86069	112006	118362
3000	75448	82921	90184	116804	123636
РЕЛЬС	ЭКО	ЕВРО
Стоимость встроенной калитки с механическим замком — 19999

Профлист Полиэстер, толщина – не менее 0,4, цвет – имеющийся у производителя.

Шкала скидок на подвесные ворота*

Наименование	Величина скидки
Сезонная (с 01.01 по 30.04 включительно)	10%
Заказ ворот без автоматики с установкой	15%
Заказ ворот с автоматикой и установкой	20%

* на автоматику, аксессуары и работы скидки не предоставляются

Внимание! Если у Заказчика не готова несущая конструкция для подвесных ворот, то стоимость и сроки её изготовления рассчитывается отдельно и очень тщательно.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Порядок установки роликов на откатные подвесные ворота

Представленный тип ворот чаще всего используется в промышленности: на складах, боксах, гаражах и прочих объемных хозяйственных зданиях. Однако, благодаря модульной конструкции, изготовить своими руками откатные ворота не составит большого труда. Как правило, материалом, используемым при их производстве, будет сталь, а подвижные элементы и места крепления дополнительно обрабатываются цинком.

Общий принцип построения, как создаются откатные и подвесные ворота практически одинаков. Единственным определяющим отличием является использование в первой конструкции рельса, а во второй – направляющей. Кроме этого, подвесная конструкция выполняется из пластика или металла. Двигаться раздвижные ставни будут вдоль защитного ограждения или несущей стены. Данный тип оснащается, как правило, ручным или автоматическим приводом.

Подвесные ворота

Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).

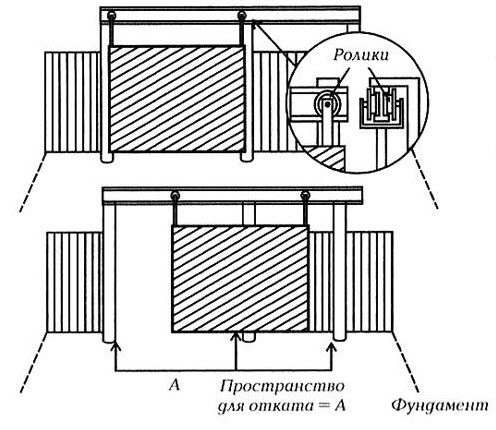

Рис. 1. Схема устройства подвесных ворот

К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки

Подвесные ворота

Установка рамы

Установка по уровню

Рама, имеющая П-образную форму, должна иметь ширину, вдвое превышающую ширину створки. Поскольку она будет нести основную нагрузку, главным требованием к ней является прочность.

Изготавливается рама из труб сечением 12х12 см. Опоры устанавливаются в грунт на глубину не менее 1 метра и заливаются бетоном. Не забудьте предварительно проверить их вертикальность, для чего используйте уровень или отвес!

Далее, при помощи сварки монтируется горизонтальная балка, которая будет дополнительно крепиться к ограде и проходить вдоль нее на ширину створки. А теперь – следующий этап.

Как сделать подвесные ворота своими руками. Пошаговая инструкция

Ранее подвесные ворота больше использовались в различных промышленных зданиях и сооружениях. Огромной популярностью также пользовались ворота с наличием двух створок. Как правило, такие ворота создавали на основе дерева или металла. Современные технологии позволяют найти более удобные и выгодные решения. Теперь Вы можете без особого труда установить подвесные ворота для своего гаража или пригородного участка.

Весь подвесной механизм создается с помощью пластика и металла. Материал используется листовой. Привод данных ворот может быть как ручной, так и автоматический.

промышленные подвесные ворота

Процесс установки бетонных столбов своими руками

Первым делом понадобится произвести установку опорных столбов для сдвижных ворот (в случае, если они присутствуют). Опорный столб можно изготовить из достаточно большого количества различных материалов – из стальной трубы, швеллера, дубового бруса, бетонного либо кирпичного столба и так далее.

Установка и бетонирование столба должно происходить, как минимум, на глубину промерзания грунта.

Единственным правилом здесь является то, что бетонирование столба должно происходить на глубину, которая равняется минимум 1 м (глубина промерзания грунта). Если пренебречь подобным правилом, в весенний либо зимний период столб может отойти от вертикали, а это может нарушить геометрию движения откатной конструкции.

Далее выкапывается яма, глубина которой составляет как минимум 1 м. В нее устанавливаются столбы по уровню и заливается бетон. При этом стоит отметить, что минимальный период времени, за которое способны застыть бетон и получиться необходимая прочность, может составить приблизительно 1 неделю. Следовательно, необходимо заранее позаботиться о несущих столбах.

Для того чтобы приготовить бетон, следует использовать смесь щебня мелкой фракции, цемента и песка.

Принцип действия подвесных ворот

По сути, такие ворота являются своеобразной «шторкой», которая движется по верхнему карнизу с помощью системы роликов, на которых она подвешена. В роли «шторки» могут выступать как одна, так и две и даже три створки, которые могут откатываться в одну или две стороны или даже сдвигаться наподобие дверок лифта. Такие механизмы могут приводиться в действие вручную или с помощью электрических приводов.

Полотна ворот могут выполняться из любого материала: металла, профнастила, дерева, пластика и пр. Единственное ограничение – они не должны быть слишком тяжелыми. В противном случае потребуется установка очень мощной верхней рельсы, на которой они будут подвешиваться.

Подвесные ворота

Основными принципами безотказной работы подобных устройств являются: • идеальная балансировка створок: при их малейшем перекосе ворота будут открываться и закрываться с большим трудом;

• правильный подбор фурнитуры.
