Варианты системы отопления частного дома

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия на материалах;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Отопление тепловым насосом

Тепловые насосы высокотехнологичны и эффективны. Их применение в последние годы значительно набирает обороты. Особенно в загородных домах. Сущность теплового насоса заключается в заборе энергии из воды, воздуха и земли. Соответственно, разработано 3 модели: воздушная / водная / геотермальная.

Плюсов огромное количество:

• длительный срок службы, до 50 лет;
• безопасность: никаких выделений, грязи, отходов;
• экономный расход электроэнергии: выделяет примерно в 3 раза больше энергии, чем поглощает;
• дизель или бензин подходят для работы двигателя (когда не проведено электричество);
• система автоматическая, поэтому нет нужды доливать воду, контролировать;
• реверсивная функция позволяет в холода обогревать загородный дом, а в жару охлаждать;
• требования контролирующих органов не жесткие.

Недостатки присутствуют в небольшом числе:

• дорого: главный минус тепловых насосов;
• компрессор громко работает, следовательно, котельную придется звукоизолировать.

Владельцам загородных домов — садоводам нужно учитывать сущностную характеристику тепловых насосов. Они напитываются теплом из земли (геотермальные), поэтому почва охлаждается. Теплолюбивые саженцы на участке могут пострадать.

Схема «Ленинградка»

Система отопления Ленинградка является усовершенствованной однотрубной системой.

Обе рассмотренные схемы обладают одним общим недостатком – падением температуры в последних радиаторах. В случае с горизонтальной схемой у нас имеются холодные радиаторы в горизонтальных цепочках, а в случае с вертикальной – в вертикальных цепочках. То есть в последнем случае это целый первый этаж.

Схема отопления «Ленинградка» в частном доме позволяет компенсировать остывание теплоносителя при прохождении очередного радиатора. Как она реализуется? В этой схеме предусмотрены перемычки-байпасы, располагающиеся под батареями. Что они дают? Перемычки позволяют направить часть теплоносителя в обход радиаторов, поэтому на выходе теплоноситель столь же теплый, как и на входе (незначительными отклонениями можно пренебречь).

Достоинства и недостатки схемы «Ленинградка»

Ленинградка способствует более равномерному отапливанию помещений.

У каждой схемы есть свои достоинства и недостатки. В чем заключаются плюсы схемы «Ленинградка»?

• Более равномерное распределение тепла по всему дому.
• Сравнительно простая модернизация.
• Возможность регулировки температуры в отдельных помещениях (как в двухтрубных системах).

• ограниченная длина магистрали – если радиаторов в горизонтальной цепочке много, то потери все-таки будут;
• необходимость использования труб большого диаметра для более равномерного распределение тепла.

От последнего недостатка можно избавиться путем установки в систему циркуляционного насоса.

Особенности монтажа «Ленинградки»

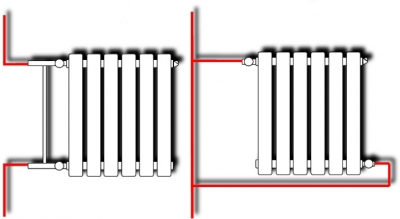

Варианты подключения «Ленинградки» в однотрубной вертикальной схеме.

Создавая системы отопления частных домов своими руками, многие люди активно используют схему «Ленинградка». Как она прокладывается? Для создания схемы необходимо разместить радиаторы и проложить под ними трубу, от которой делаются отводы к входам и выходам радиаторов. То есть под каждым радиатором образуется перемычка. Кроме того, на каждый радиатор мы можем установить три крана – первые два крана устанавливаются на входах и выходах, а третий устанавливается на саму перемычку. Что это дает?

• С помощью кранов можно регулировать температуру в отдельных комнатах.
• Возможность исключения какого-либо радиатора без отключения всей системы (например, если один радиатор потек и требуется его замена).

Таким образом, схема «Ленинградка» является оптимальной схемой для одноэтажных и двухэтажных домов небольшого размера – можно сэкономить на материалах и добиться равномерного распределения тепла по помещениям.

Возобновляемые природные источники тепловой энергии

Однако существуют такие системы и источники тепла, затраты на эксплуатацию которых существенно ниже, чем во всех описанных выше случаях, в том числе и при газовом отоплении. Речь идет о возобновляемых природных источниках тепловой энергии:

1. Энергия ветра.
2. Тепло земли.
3. Солнечная энергия.

Энергия ветра

Предназначенные для индивидуального использования ветроэнергетические установки (ВЭУ) в основном применяются для производства электрической энергии для решения задач энергообеспечения дома.

В основе принципа действия данных установок лежит процесс вращения колеса при помощи силы ветра с последующей выработкой электрической энергии.

Схема работы отопления от энергии ветра. Нажмите для увеличения.

Эффективность использования ВЭУ существенно увеличивается при дополнительном использовании источников бесперебойного питания, гелиевых аккумуляторных батарей либо дополнительных фотоэлектрических панелей.

Основной недостаток ВЭУ — использование энергии ветра на полную мощность в наших климатических условиях возможно лишь 70-110 дней в году.

Тепло земли

Альтернативное отопление в частном доме может быть выполнено в виде теплового насоса, обеспечивающего сбор низкотемпературной тепловой энергии грунта, повышение ее теплового потенциала и транспортировку в систему теплоснабжения дома.

Тепловые насосы безопасны с экологической точки зрения, экономичны, способны утилизировать практически любой вид низкотемпературной теплоты.

Схема отопления дома энергией земли. Нажмите для увеличения.

К недостаткам данного варианта устройства систем теплоснабжения (отопление, горячее водоснабжение, кондиционирование воздуха) относится относительная сложность монтажа и установки, которую обязательно нужно производить при устройстве нулевого цикла из-за большого объема земляных работ.

Солнечная энергия

Использование солнечной энергии относится к разряду наиболее перспективных направлений, в том числе и в условиях умеренного климата. Принцип действия подобных систем довольно прост.

Принцип работы солнечных батарей. Нажмите для увеличения.

В гелиоколлектор поступает солнечная энергия, где производится ее преобразование в тепловую. Теплоноситель обеспечивает передачу тепловой энергии в системы отопления, горячего водоснабжения либо аккумулятор, откуда производится ее конечное потребление.

Основное достоинство солнечного отопления — практически «дармовой» возобновляемый источник энергии на протяжение круглого года.

Из недостатков можно отметить первоначальные затраты по монтажу системы и нежелательность использования в частном жилом доме в качестве основного источника тепла.

Послесловие

В данной статье мы довольно кратко рассмотрели отопление частного жилого дома, альтернативное газовому. Надеемся, что после ее прочтения вы сможете выбрать наиболее оптимальный для вас источник отопления либо отдадите предпочтение комбинации описанных выше схем.

Естественная и принудительная циркуляция отопления

Неважно газовое, дровяное, угольное или электрическое отопление в частном доме планируется монтировать. В любом случае есть котел (печь или водонагреватель) для нагрева теплоносителя, а также трубы для его движения по контуру

При этом вода в трубопроводах может течь естественным образом под действие гравитации и конвекции либо принудительно с помощью насоса.

Схема видов циркуляций отопления

Первый пример дешевле и тише работает, нежели второй. Однако принудительная циркуляция позволяет сильно улучшить работу всей отопительной системы. Нередко без насоса подкачки отопление частного дома обойтись вовсе не может. Из-за большого количества радиаторов, поворотов труб и арматуры гидравлическое сопротивление в трубопроводе оказывается слишком высоким. И компенсировать это можно только работой насосной техники.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

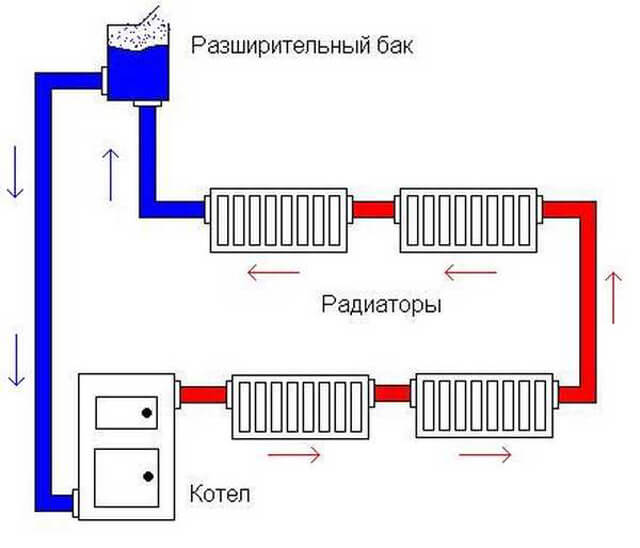

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как сделать отопление в частном доме без насоса из пластика самотеком: расчет самотечной системы

Обустройство самотёчного отопительного контура сопряжено с риском получить неэффективную систему обогрева. Неточности проектирования и монтажа могут привести к тому, что котёл закипит, а теплоноситель не будет двигаться в трубах. Чтобы гравитационная система работала должным образом, её предварительно рассчитывают, определяя мощность котлоагрегата, геометрические параметры и протяжённость трубопроводов.

Естественная циркуляция среды в закрытых или открытых сосудах осуществляется благодаря гравитации. При нагреве плотность уменьшается, из-за чего холодные слои опускаются вниз, а тёплые поднимаются вверх. Чтобы этот физический эффект смог обеспечить циркуляцию теплоносителя по трубопроводам, отопительная система должна иметь ряд конструктивных особенностей:

1. Диаметры входного и выходного патрубков котлоагрегата должны быть не меньше 40 мм.
2. На выходе из котла обязательно монтируют разгонный стояк, который заканчивается расширительным баком.
3. Греющие трубы прокладывают с небольшим уклоном в сторону входного патрубка.

Важным критерием эффективности обогрева является скорость движения теплоносителя. В современных системах циркуляцию воды обеспечивают насосы. В них скорость варьируется в широких пределах и может доходить до нескольких метров в секунду. Для гравитационных контуров этот показатель не превышает значения в 0,25 м/с.

Отталкиваясь от предельной скорости рассчитывают систему и выбирают диаметры трубопроводов:

1. Определяют количество теплоты, необходимое для обогрева здания. Как правило, на каждые 10 м2 площади приходится 1 кВт тепловой энергии.
2. Рассчитывают количество теплоносителя. Для этого тепловую энергию делят на разницу температур между подачей и обраткой и умножают на поправочный коэффициент, равный 0,86.
3. Вычисляют площадь проходного сечения и диаметры труб. Первый параметр определяют, умножая объём теплоносителя на принятую скорость движения воды и делят на 3600. Зная площадь сечения, определяют минимальный диаметр трубы, а затем сравнивают полученное значение с производимым сортаментом и выбирают ближайший больший экземпляр.

Сколько стоит обогрев дома? Схема расчета.

При выборе системы отопления следуйте следующей схеме расчета:

• решите, сколько комнат или квадратных метров необходимо прогреть;
• какой небходим результат: временный или постоянный;
• есть ли газовое отопление;
• готовы ли комбинировать печное и электрическое отопление;
• каков выход мощности тепла.

Данная проверка поможет подвести итог вопросу: сколько стоит отопить дом электричеством

Обращайте внимание не только на то, во сколько обойдется какая-то конкретная установка или обогреватель, но и какие сопутствующие материалы понадятся:

• дополнительные комнаты под котельную;
• емкости для хранения топлива;
• закупка качественного твердого топлива;
• место под хранение твердого топлива с защитой от влаги и т. д.

Приведем математическую схему рачета в усредненном варианте. Берем в расчет дом 50кв.м. и отопительный сезон 6 мес. Если у вас дом 100кв.м., умножайте результат на 2, 150кв.м. — на 3 и т.д. С учетом разной стоимости газа, электричества и различных видов топлива в регионах РФ и по СНГ, схема очень приблизительная, но общие рачеты делаем следующие:

Газовое отопление:

• Стандарный газовый котёл. Расход природного газа 2м³/час * 2160 часов (6 мес) * стоимость газа в Вашем регионе / 0,93 (КПД 93%). Например, стоимость куб. метра газа 9,25руб, значит расчет будет следующим: 2м³/час*2160 час*9.25 руб/0.93= 42968руб за 6 мес. Значит в среднем 7161 руб в мес.
• Конденсационный газовый котёл. 2м³/час * 2160 часов * стоимость газа в Вашем регионе / 1.07 (КПД 107%)

Электрокотел

• ТЭНовый электрокотел потребляет в среднем 7000кВт/час за мес * cтоимость электричества в Вашем регионе = стоимость отопления в месяц
• Электродный электрокотел потребляет 4200кВт/час за месяц *  cтоимость электричества в Вашем регионе = стоимость отопления в месяц

Жидкое топливо

В среднем за сезон расход 2л/час * 2160часов (6 мес) = 4320 литров * стоимость дизеля в Вашем регионе =  стоимость отопления жидким топливом за весь сезон

Твердое топливо

• Дерево (дрова) при мощности твердотопливного котла 20кВт сжигает около 9кг топлива в чаc (если брать в расчет КПД 80%): 2160 часов * 9 кг/час = 19440 кг (19.4 т). Цена за тонну дров в Вашем регионе * 19.4т = стоимость отопления дровами за сезон. Не забудьте к этой сумме добавить стоимость доставки дров к Вашему дому.
• Уголь 2160 часов * 4 кг/час = 8640 кг (8.64 т) * цена на тонну угля в Вашем регионе = стоимость отопления углём за сезон в 6 мес. Учитывайте также стоимость доставки угля к Вашему дому.

Как сделать систему воздушного отопления для частного дома своими руками

Непосредственно перед монтированием системы воздушного отопления частного дома рекомендовано сделать проект. Следует рассчитать:

• площадь помещения;
• наличие теплопотерь (пол, потолки, стены, окна);
• мощность теплогенератора, который необходим для прогрева пространства;
• скорость подачи теплого воздуха;
• диаметр воздуховодов, их количество, а также крепежи к ним.

Основные используемые материалы:

• воздуховод нужной длины и диаметра;
• теплогенератор;
• решетки декоративные, которые крепятся на концах воздуховода;
• фильтра воздушные;
• вентиляторы;
• крепежные элементы;
• инструменты (шуруповерт, серебристый скотч, уровень, линейка, рулетка, карандаш).

Установка такой отопительной системы проходит следующие этапы:

1. Монтаж теплогенератора в отдельном помещении.
2. Прорезают отверстия для воздуховодов в стенах.
3. Соединяют все элементы, согласно выбранному проекту.
4. Располагают вентилятор под теплогенератором.
5. Крепят декоративные элементы.
6. Проводят диагностика всех соединений и запускается оборудование.

Для эстетики воздуховоды прячут в межпотолочное или напольное пространство.

От солнца

Использование природной энергии сокращает расходы на обслуживание системы. Плотность выделяемой солнечной энергии зависит от времени года. Работает такой вариант за счет нагрева поверхностей воздушного коллектора солнцем и передачи тепла в помещения. Состоит из следующих элементов:

• теплоизолирующий корпус;
• абсорбирующий экран черного цвета;
• радиатор;
• стекло или поликарбонат;
• вентиляторы.

Воздух закачивается в коллектор, где, под действием нагретых солнцем абсорбирующих поверхностей, он прогревается. После он вентилятором перегоняется в помещение.

Материалы, необходимые для изготовления солнечной системы своими руками:

1. ДСП, фанера или бруски для внешнего корпуса.
2. Дно из профнастила, желательно покрыть черной краской и проложить изоляционный материал.
3. Радиатор можно взять от старых холодильников либо сделать из меди и алюминия. Многие собирают его из скрепленных между собой алюминиевых банок из-под напитков.
4. Крышка делается из стекла или поликарбоната.
5. Для теплоизоляции, корпус обклеивается пенополистиролом.
6. Вентиляторы. Можно использовать кулеры от старой техники.

Такие, собранные своими руками, системы могут работать от сети либо аккумулятора.

На основе печи длительного горения

При наличии печи можно сделать дополнительную систему отопления от нее. Для этого делают планировку вентиляции – чтобы холодный воздух заходил в печь, а разогретый распространялся в помещении. Устанавливают гибкие каналы с теплоизоляцией, которые монтируют по всем помещениям. Они могут работать за счет естественной вентиляции, а можно также подключить вентиляторы.

Система воздушного отопления дома на основе печи длительного горения на естественной вентиляции способна отапливать до 4 комнат.

Монтируют такую модель следующими этапами:

• устанавливают печь длительного горения;
• проектируют расположение воздуховодов;
• их крепят к печке и монтируют по дому;
• внизу устанавливают вентилятор для увеличения скорости подачи воздуха в патрубки;
• проводят проверку всех соединений и запускают оборудование.

При горении выделяется сажа, поэтому такой вариант воздушного отопления требует дополнительных фильтров, которые устанавливают в воздуховоды и решетки на выходе.

На основе булерьяна

Бульеран – удивительная печка, работающая на принципе газогенерации. В нее снизу идут ненагретые массы, а сверху выходят теплые. В этом случае к такой печи подключают алюминиевые или жестяные патрубки, которые распространяют тепло по помещениям. Это еще один вариант системы воздушного отопления от печи для частного дома.

При монтировании этой системы, необходимо:

• спроектировать расположение воздуховодов;
• присоединить их к булерьяну;
• скрепить все элементы между собой, проверить их прочность и запустить систему.

Воздушное отопление набирает популярность использования в частных домах. Это простой и удобный способ прогреть все помещения сразу. Выше рассмотрены методы, как сделать системы воздушного отопления для частного дома своими руками. Они несложные и подобные конструкции можно провести в доме самостоятельно

Важно учитывать расположение всех коммуникаций и правильно рассчитать необходимую мощность обогрева

При бережной эксплуатации, постоянной диагностике и прочистке элементов, такая система отопления прослужить долго без перебоев. Она создаст комфортные условия для нахождения в помещениях в любое время года.

Печное отопление

Используются для обогрева жилья печи и камины. Для коттеджей эти варианты малоэффективны, так как не обеспечивают равномерное распределение тепла по помещениям. Их лучше выбрать для применения на дачах.

Чтобы определиться, какое отопление больше подойдет для частного дома, необходимо выбрать самое дешевое и доступное топливо в вашей местности. Цена искусственного обогрева жилого строения напрямую зависит от его расхода и стоимости. Универсального варианта не существует. Газ остается по-прежнему самым экономичным источником тепловой энергии

В местности, в которой нет магистральных газопроводов, следует обратить внимание на твердотопливные и электрические ресурсы

Рациональное решение

При выборе котла с экономичной точки зрения предпочтителен самодельный котел для водяного отопления, который основан на принципе: теплоноситель сгорает – нагревается теплообменник. При выборе учитываются максимально дешевое топливо и материал изготовления.

На эффективность влияют факторы:

• модель теплообменника (площадь контакта топки и емкости с теплоносителем прямо пропорциональна количеству получаемого тепла);
• полностью ли сгорает топливо.

Заметим, что чем ниже температура продуктов сгорания – тем выше КПД котла, также от этого зависит безопасность, длительность эксплуатации.

Чтобы изготовить котел водяного отопления своими руками, следует учитывать такие рекомендации:

1. при выборе гравитационной циркуляции, необходимо поднимать водяной бак максимально высоко;
2. трубы применять с большим диаметром, т.к. движение теплоносителя обратно пропорционально диаметрам труб;
3. при установке насосов, можно сэкономить на пропускной способности труб, а бак монтировать немного ниже;
4. в случае аварийной остановки насоса, наблюдается быстрый рост температуры воды, скорости ее перемещения в системе;
5. чтобы избежать поломки отопительного контура, в его конструкции желательно применять оцинкованные трубы, стыки герметизировать, при помощи пакли, сурика.

Сборка и подключение ветрогенератора

Вторым по популярности источником альтернативной энергии является ветер. Самодельные ветрогенераторы позволяют обеспечить дом теплом с минимальными затратами.

Первый этап. Выберите подходящий тип конструкции и ее мощность. Новичкам рекомендуется отдавать выбор в пользу наиболее популярных вертикальных ветрогенераторов. Мощность подбирайте индивидуально. Повышение мощности ветрогенератора осуществляется путем увеличения размера рабочего колеса и добавления дополнительных лопастей.

Однако помните, что чем мощнее будет устройство, тем более сложной будет его балансировка.Оптимальным вариантом для самостоятельного изготовления является ветряк с рабочим колесом диаметром порядка 2 м и 4-6 лопастями.

Второй этап. Сделайте фундамент для ветрогенератора. Достаточно элементарного трехточечного основания. Глубину и площадь конструкции определяйте индивидуально с учетом характеристик почвы и особенностей климата в месте строительства.

Установку мачты выполняйте не ранее полного застывания основания, т.е. примерно через 1,5-2 недели. Вместо фундамента вы можете использовать растяжки. Это еще более простой вариант установки мачты. Выройте небольшой котлован глубиной примерно 50-60 см, установите в него мачту ветрогенератора и надежно закрепите конструкцию с помощью обыкновенных растяжек.

Третий этап. Изготовьте лопасти. В домашних условиях для этого прекрасно подойдет металлическая бочка

Вам нужно разделить емкость на одинаковые части в количестве равном числу выбранных лопастей.Предварительно нанесите отметины, важно, чтобы лопасти имели строго одинаковый размер.Вырежьте лопасти будущего ветрогенератора. В этом вам поможет болгарка. При отсутствии болгарки можно обойтись ножницами для резки металла

При отсутствии болгарки можно обойтись ножницами для резки металла.

Четвертый этап. Зафиксируйте заготовку на генераторе с помощью болтов, а затем отогните лопасти. От того, насколько сильно будут отогнуты лопасти, зависят многие параметры работы ветрогенератора. Какие-то конкретные рекомендации в этом плане дать нельзя. Определить подходящий угол вы сможете только опытным путем.

Пятый этап. Подключите к генератору электропровода и соедините элементы системы в цепь. Зафиксируйте генератор на мачте ветряка, после чего подключите провода к мачте и включите в цепь генератор и аккумулятор. Дайте нагрузку при помощи проводов. На этом ветрогенератор готов. Можете подключать его к системе водяного отопления посредством все тех же накопительных емкостей.

При желании вы можете собрать и установить несколько ветряков, если одного устройства недостаточно для полноценного обеспечения дома теплом.

Таким образом, использование альтернативной энергии – это очень перспективное направление, однозначно заслуживающее внимания. Теперь и вы можете почувствовать себя частью современного мира и существенно сэкономить на обогреве, собрав простую ветряную или солнечную установку. Следуйте инструкции, и все получится.

Плюсы и минусы самотечной схемы отопления

В самотечной системе отопления нагретая в котле вода устремляется вверх, а затем поступает в отопительные приборы, проходит через них, отдавая тепло, и стекает в обратный трубопровод, по которому направляется вновь в котел. Движение воды обеспечено также небольшим уклоном подающего и обратного трубопровода, а также использование труб разного диаметра, большего для обратки и меньшего для подачи горячей воды.

Для справки. обратка или обратный трубопровод, по которому остывший теплоноситель поступает в котел. Подача-это трубопровод, по которому горячая вода выходит из котла.

Отличительной особенностью самотечной системы отопления является наличие открытого, сообщающегося с атмосферой, расширительного бака, установленного в самой верхней части трубопровода. Он предназначен для сбора части теплоносителя при его нагреве, неизбежно сопровождающемся увеличением объема жидкости. С помощью расширительного бака, наполненного водой, в контуре отопления создается гидравлический напор, необходимый для движения жидкости.

При остывании теплоносителя его объем уменьшается. При этом часть жидкости из расширительного бака вновь поступает в систему, обеспечивая целостность и непрерывность циркулирующего потока теплоносителя.

Среди достоинств самотечной системы отопления следует выделить:

• Равномерное распределение тепла
• Устойчивость работы
• Независимость от электрической сети
• Увы, недостатков у такой системы на много больше, чем достоинств:
• Сложность проведения монтажа: необходимо соблюдать угол наклона трубопроводов
• Большая протяженность трубопровода и необходимость использования труб различного диаметра
• Высокая инерционность системы, что снижает возможность управления процессом отопления
• Необходимость нагрева теплоносителя до высоких температур, что препятствует использованию современных материалов
• Большой внутренний объем системы
• Невозможность подключения систем «теплого пола»
