Какой диаметр труб из полипропилена для отопления выбрать

Этапы подключения радиаторов отопления

Установка батарей в доме и последующее подключение потребует от вас дополнительной оснастки и комплектующих. Вся запорная арматура, как и основные расходные материалы должны быть так же из полипропилена. Шаровые краны сегодня выпускаются в любой модификации, как прямые, так и угловые.

Для справки: Можно использовать латунную арматуру, однако она дороже и что самое интересное, места соединений латунной арматуры с пропиленовой трубой или муфтой со временем потеряет свою прочность.

Что бы правильно сделать подключение, вам потребуются: уплотнители, набор ключей, резьбовая паста, монтажная лента, нитки для изготовления резьбы.

Обвязка выполняется следующим образом.

Используется мультифлекс – оснастку, в которую вставляется муфта, оснащенная накидной гайкой. Такое соединение способно взаимодействовать с любыми выходами и входами.

Полипропиленовые трубы укладываются на подходящую высоту. Допустимый зазор между магистралью и стеной составляет 20-30 см. Специальные скобы являются местами креплений трубы к стене.

Если вы хотите спрятать трубы в стену, то на поверхность труба выводится только в местах подключения к радиаторам.

Батареи обычно крепятся к стене с помощью штырей. В некоторых случаях используются угловые кронштейны, на которые подвешиваются батареи. Для секционных радиаторов количество кронштейнов определяется числом секций.

Монтаж крана в батарею. Пластиковый кран разбирается. Затем штуцер вкручивается в посадочное гнездо и фиксируется накидной гайкой, после чего гайка плотно затягивается. Пластиковый корпус крана одевается поверх штуцера.

Подведенная труба с помощью изгибов, подводится непосредственно к крану, после чего в действие вступает паяльник. Для работы полипропиленовыми трубами используйте пальник мощностью 800Вт, который настроен на температуру нагрева в 270 0 С. Ни больше, ни меньше ставить температуру не рекомендуется. Нагретая муфта одевается на выходное отверстие крана. Весь процесс, при соответствующей подготовке занимает не более 5-10 минут. Не забывайте ставить в местах подключения термостатические регуляторы.

Для справки: трубы, подведенные к радиатору, должны быть геометрически правильно расположены, без натяжения и наклонов. В противном случае место соединения будет находиться под постоянным напряжением, а созданный наклон магистрали нарушит нормальную циркуляцию воды в системе.

Что бы получить представление о том, каким образом выполняется финишная работа: подключение труб к радиатору, предлагаем вам посмотреть это видео.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
2. АГВ, или, может быть, любой иной котел отопления.
3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
4. Радиаторы, прочие теплоотдающие элементы.
5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

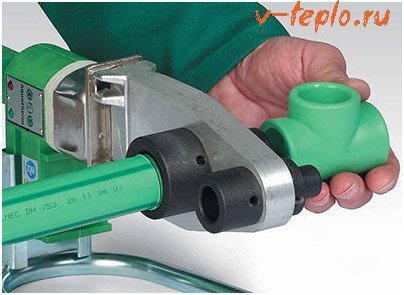

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.

2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

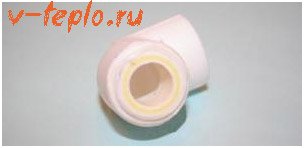

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Преимущества использования полипропилена в отопительных системах

Таких преимуществ немало:

1. Простой монтаж. Как уже говорилось, с ним может справиться даже один человек с паяльником, в то время как для монтажа труб из стали потребуется сварщик.
2. Отопление с пластиковыми трубами обойдется вам в разы дешевле.
3. Этот материал не подвержен коррозии, благодаря чему может прослужить до пятидесяти лет.
4. Его использование положительно влияет на теплоотдаче системы.
5. Такие трубы на «зарастают», то есть, на их внутренней поверхности не откладываются соли.
6. Наконец, полипропилен пусть и гибкий, но в то же время очень прочный, так что может быть использован при высоком давлении или температуре.

Видео по выбору труб

https://youtube.com/watch?v=fKf2kG7gHvw

Все это способствует тому, что системы отопления с использование полипропиленовых труб встречаются сегодня все чаще.

Какие трубы следует использовать для отопительных систем ?

При выборе труб из полипропилена необходимо сравнить особенности работы вашего будущего отопления с тем, в каких условиях может быть использован тот или иной материал. Для отопительных систем желательно использовать следующие марки труб:

1. PN25.
2. PN20.

Дело в том, что они прекрасно переносят температуру теплоносителя в девяносто градусов, а некоторое время (пусть и ограниченное) выдерживают неожиданный скачок до ста градусов. Такие трубы должны быть использованы при таких условиях, где давление не превысит 25 и 20, соответственно, атмосфер. Но если выбирать между этими вариантами, то, безусловно, для отопительных систем лучше выбрать армированную трубу PN25.

Читайте так же, как подключить терморегулятор к ситсеме отопления

Почему так? Дело в том, что ее конструкция имеет в себе фольгу, существенно увеличивающую прочность изделия. Так оно будет меньше подвергаться деформациям по причине теплового расширения.

Главное – грамотный проект

Если в ваших планах монтаж отопления из полипропиленовых труб своими силами, то первое, что нужно сделать – это составить правильный проект. Без соответствующего образования сделать это крайне трудно, поэтому пусть этим займутся специалисты.

Все объясняется тем, что факторов, влияющих на работу отопления, масса, а человек незнающий едва ли может все их принять во внимание. Вот они:. Правильный подбор диаметра

Правильный подбор диаметра

Стоит помнить, что в системе наличествуют трубы разного диаметра, что дает возможность получить максимально эффективную циркуляцию носителя тепла.
Число отопительных устройств, а также место их размещения, будут играть важную роль в температуре.
Углы наклона пластиковых труб должны быть нормированными, что особенно важно в системах с естественной циркуляцией. Хотя, если разобраться, и в случае с принудительной циркуляцией это тоже немаловажно.
Температура и давление теплоносителя также во многом зависят от маркировки труб. Оптимальный вариант – армированные трубы из полипропилена.

Оптимальный вариант – армированные трубы из полипропилена.

Важно! До того как составлять проект, необходимо учесть все особенности помещения, выяснить, возможна ли в нем установка той или иной отопительной системы. Основываясь на этом, следует составить проект. В этом проекте должны быть следующие моменты:

В этом проекте должны быть следующие моменты:

1. Чертеж котловой обвязки.
2. Все диаметры используемых труб.
3. Нюансы крепления и монтажа всех отопительных приборов.
4. Информация об углах наклона труб.

Если вы планируете монтаж системы отопления в теплице, смотрите инструкцию тут

Именно по этому проекту следует проводить дальнейший монтаж отопления из полипропиленовых труб. Он будет выглядеть примерно так.

Кроме того, стоит добавить, что существуют две разновидности схем по монтажу труб из пластика:

1. С нижним разливом. Здесь присутствует специальный насос, перегоняющий воду. Преимущество такой системы в том, что она может быть использована даже в домах с двумя и более этажами. Более того, диаметр труб здесь может быть меньшим, а схема разводки вообще не играет никакой роли.
2. С верхним разливом, при котором теплоноситель движется своим ходом, подгоняемый разницей в температуре. Подобная система весьма распространена в частных секторах. Она характеризуется простотой и удобством, ей не нужны насосы или другое дополнительное оборудование, так что особых затрат не будет.

Виды радиаторов для обвязки

Для установки системы отопления необходимо выбрать тип радиатора. Различные виды отопительного оборудования отличаются по крепежу к стене, материалам изготовления, подключению труб. Сегодня производители предлагают следующие варианты:

Устройство секционных радиаторов.

1. Панельные стальные батареи, выполненные в виде относительно тонких сплошных панелей. Подключение таких радиаторов может быть боковым либо нижним.
2. Секционные облегченные, изготовленные из алюминия. Также часто используются биметаллические. Такие батареи можно подключать по одной либо нескольким секциям, соединение с общей системой боковое, трубы полипропиленовые подходят идеально.

Для квартир, где имеется центральное отопление, используются биметаллические радиаторы (чугунные применяются все реже, это объясняется их большим весом, громоздкостью, хрупкостью). Связано это с тем, что в воде, которая подается в систему отопления, часто находится щелочь, песок, которые могут повредить остальные типы радиаторов.

Для частного дома же отлично подходят алюминиевые, стальные панельные радиаторы, при этом необходимо соблюдать все условия для подключения (для медного трубопровода используются стальные и алюминиевые радиаторы, для обычного — можно только алюминиевые).

Комплектующие для подключения радиаторов

Отопление — это довольно сложная система, подключение которой требует участия специалиста. Кроме радиаторов и труб, необходимо приготовить и комплектующие, без которых соединение будет просто невозможным.

Комплект подключения состоит из:

Комплектующие для подключения радиаторов.

• набора, включающего заглушку, переходники, ручной воздухоотводчик, ключ для выпуска воздуха из батарей плюс трубы;
• футорки, или переходники, которые имеют праву и левую резьбу;
• специальные инструменты для навинчивания переходников.

Запорная арматура для батарей тоже требуется, не стоит забывать и про трубы. Сюда же относятся шаровые краны, вентили для прекращения подачи рабочего потока либо его регулирования.

Технические характеристики полипропиленовых труб для отопления

Аббревиатуру, с информацией о рабочих параметрах изделия, наносят на стенки труб. Базовая маркировка полипропилена (РР) соответствует международным стандартам:

• логотип фирмы производителя;
• буквенное обозначение и дополнение о модификации изделия (PP-random, PPRC, PPs);
• условное давление (PN25 МПа) рабочей среды;
• внешний диаметр и размер стенки изделия;
• класс эксплуатации;
• предельно допустимое рабочее давление в барах, которое опосредованно указывает на срок службы изделия;
• стандарт продукта.

Полипропиленовые трубы могут быть армированы стекловолокном или алюминием

Описание конструктивных особенностей, назначения и области применения продукта приводит производитель в техническом паспорте изделия. Таблица, в качестве примера, приводит данные о продукции производителя VALTEC (Италия):

Изделия с внутренней вставкой алюминиевой фольги применяют преимущественно для отопления. Армирование полипропиленовых труб стекловолокном также позволяет их использование в радиаторных контурах, теплых полах и горячем водоснабжении частных домов. Однако трубы с внутренним слоем из стекловолоконной фибры допускают незначительное удлинение линейных участков при нагреве и проницаемость кислорода.

Технические характеристики армированных труб из полипропилена (производитель VALTEC):

Фитинги и вентили для систем отопления из полипропилена выполняют из аналогичного материалу труб random сополимера. Элементы без резьбы предназначены для соединения в раструб, при котором труба вставляется в корпус фитинга. Внутренний диаметр соединительных деталей (уголков 90? и 45?, муфт, переходников, тройников, крестовин и кранов) соответствует наружному диаметру трубы. Линейное температурное расширение нивелируют готовые компенсаторные петли или сварные конструкции самостоятельного исполнения.

Фиксаторы (одиночные и блоки клипс), предназначены для крепежа прямых, горизонтальных или вертикальных участков трубопровода вдоль стен. Шаг установки крепежа (рекомендует производитель) зависит от размера трубы и качественных параметров теплоносителя. Хомуты из аналогичного сырья предназначены для крепления ПП труб большого диаметра. Крепление может быть жестким или плавающим, небольшой зазор обеспечит возможность свободного хода при тепловом расширении.

Строение армированной трубы: 1 — полипропилен; 2 — алюминиевая фольга; 3 — полипропилен; S — общая толщина трубы; S1* — толщина основной трубы; d — наружный диаметр; dy* — наружный диаметр основной трубы

Соединение со стальными трубами или арматурой получают при помощи комбинированных соединительных деталей. Разборные фитинги (американки) для перехода с металла на полимер выпускают с внутренней или внешней резьбой из гальванизированного металла с одной стороны, и пропиленовой вставкой с другой.

Комплект фасонных и соединительных деталей подбирается индивидуально для каждого помещения в доме. Количество и марки фитингов зависят от конфигурации системы отопления и вида отопительного оборудования.

Соединение полипропиленовой и стальной трубы: 1 — стальная труба; 2 и 3 — стальной фланец; 4 — буртовая втулка; 5 — прокладка; 6 и 7 — крепежные элементы; 8 — муфта

1 Достоинства отопительных систем на основе полипропиленовых труб

Рассмотрим основные характеристики полипропиленовых трубопроводов, благодаря которым они стремительно вытеснили классические трубы из металла.

1. 1. Экономичность. Благодаря простому технологическому процессу и дешевизне используемого сырья, полипропиленовые изделия существенно дешевле металлических.
2. 2. Простота монтажа. Обладая специализированным инструментом – монтажным паяльником и элементарными навыками его использования, монтаж системы отопления будет нетрудной задачей даже для неподготовленного человека. Всю работу вполне реально осуществить своими руками за пару дней.
3. 3. Длительный срок эксплуатации. Данный показатель обусловлен долговечностью и надежностью такого материала, как полипропилен. Качественная продукция не подвержена химическим воздействиям, агрессивному воздействию среды и температурным деформациям. Конструктивные особенности трубопроводов из полипропилена практически исключают образование отложений и накипи в канале проводника.
4. 4. Отличные шумоизоляционные и теплоизолирующие показатели. Используя полипропиленовые коммуникации в частном доме, можно забыть о таких вещах как шум теплоносителя в коммуникациях, а благодаря низкому коэффициенту теплопроводности о такие изделия невозможно обжечься.
5. 5. Высокий коэффициент пластичности и упругости. Эта характеристика полипропиленовых трубопроводов особенно актуальна в частных домах, где высок риск «разморозки» отопительной системы в сильные холода. Изделия из полипропилена практически исключают повреждение коммуникаций при замерзании теплоносителя, что, тем не менее, не оберегает от выхода из строя радиаторов, используемых для обогрева.

К достоинствам полипропиленовых труб относятся отличные шумоизоляционные и теплоизолирующие показатели

Стоит отметить, что недостатков у полипропиленовых трубопроводов практически нет, они скорее относятся к человеческому фактору: приобретать продукцию необходимо у проверенных поставщиков и при эксплуатации соблюдать рекомендуемый температурный режим. Также полипропилен чувствителен к механическим воздействиям и применение продукции на его основе в помещениях с существенными рисками повреждений (мастерских, цехах, сварочных) нецелесообразно, а порой и небезопасно.
