Системы отопления загородных домов: сравниваем варианты обогрева

Системы отопления для дачи – выбираем котлы

Если зайти в любой специализированный магазин и спросить у консультанта про системы отопления для дачи, то вы услышите очень длинную лекцию на тему отопления в частном доме с кучей вариантов и «идеальных предложений».

Тут существует несколько факторов, основываясь на которых следует искать ответ на вопрос – какое отопление сделать на даче?

1. Удаленность от жизненно необходимых линий и коммуникаций (ЛЭП, газовая магистраль, котельная и пр.);
2. Удаленность от города и заправочных станций;
3. Необходимо для себя выяснить и то, как часто вы будете жить/отдыхать на даче – приезжать раз в месяц или иметь постоянное место жительства.

Газовые котлы

Напольная модель газового устройства

Один из наиболее распространенных и доступных вариантов для тех, кто большую часть своего свободного времени проводит на даче. Такие котлы устанавливаются на даче только в том случае, если рядом имеется газопровод. При выборе котла внимательно ознакомьтесь с техникой безопасности – газ не игрушка!

Котлы на дизельном топливе

Отопительная система, функционирующая на дизельном топливе

Агрегаты на солярке – еще один неплохой вариант для тех, кто любит отдых на природе с повышенным комфортом. При желании, такую систему можно собрать и самому, но для этого необходимо иметь навыки слесаря-механика. Но если вы не специалист широкого профиля и решили провести отопление садового дома исключительно для повышения комфортабельности своей зоны отдыха, то проще будет его купить.

Преимущества таких агрегатов в следующем:

1. Высокие показатели мощности;
2. Солярка по факту выходит дешевле, чем то же электричество;

Недостатки:

1. Для того чтобы смонтировать такой котел, необходимо подыскивать отдельное помещение для хранения топлива (бункер);
2. Придется дополнительно оснащать систему мощной вытяжкой и дымоходом;
3. Постоянные заботы о запасах топлива;
4. При отключении электричества придется в срочном порядке вызывать аварийные службы.

В целом, отопление садового домика не должно быть таким сложным – дизельные котлы ставят исключительно те, кто не копается в грядках. Выхлопные газы отрицательно влияют на ваши посаженные овощи и цветы и дабы не получить втык от жены лучше отказаться от такого способа отопления.

Электрические котлы

Электрическая настенная модель

Самые простые в плане сборки своими руками – от вас требуется только смастерить ТЭНы (или купить) и найти котел, в котором будет нагреваться вода, поступающая в водопровод и батареи отопления. Не забудьте про насос, посредством которого будет создаваться давление для подачи воды по трубам.

Если сделать все по уму, то с таким отоплением вам удастся неплохо сэкономить. Данный тип котлов идеален в качестве отопление сельского дома, так как чрезвычайно прост в управлении и менее пожароопасен, нежели остальные системы.

Устройство электрокотла

Комбинированные модели

Комбинированный отопительный агрегат

В связи с высоким спросом на отопительное оборудование в нашей стране и высокие риски в процессе эксплуатации (датчики и сам котел стоят достаточно дорого, и при постоянных скачках напряжения или при внеплановом отключении могут легко выйти из строя), производители котлов нашли решение и наладили выпуск комбинированных моделей.

Данные агрегаты изготавливают из толстолистового металла, толщина которого порой достигает 3 см. Установка отопления на даче – достаточно щекотливый процесс в связи с нестабильностью подачи топливных ресурсов (то воду отключат, то свет, то на ремонт приостановят газопроводную магистраль).

Комбинированные модели котлов для отопления частного дома  сочетают в себе электро-дровяные или газо-дровяные системы, которые в случае отключения того или иного источника питания переходят на аварийное питание твердым топливом (дровами и брикетами). По сути – это наиболее приемлемый вариант, нежели все вышеперечисленные модели, и если вам позволяют средства и есть желание превратить свою дачу в роскошное место отдыха, дерзайте!

Система с естественной циркуляцией теплоносителя

Это самый простой вариант обогрева, который не потребует значительных финансовых вложений. Проектирование и монтаж системы не предусматривает проведения сложных работ, а все комплектующие и материалы доступны. Поэтому такая система водяного отопления частного дома может быть выполнена самостоятельно – подробное описание содержится в инструкции к оборудованию.

Принцип функционирования водяного отопления с естественной циркуляцией крайне прост. Нагреваемая в котле вода, поднимается по трубопроводу вверх (это происходит из-за разницы температур), и со временем попадает во все радиаторы, разведенные по дому. Уже охлажденная вода снова возвращается в котел. Таким образом, теплоноситель циркулирует по системе отопления естественно, без применения специального оборудования.

Для разводки используются трубы разного диаметра – выбор зависит от особенностей оборудования и радиаторов. Обязательно должно соблюдаться уменьшение сечения труб в сторону крайней точки отопительной системы – последней батареи.

Труба, по которой вода, нагретая в котле, подается в систему, устанавливается таким образом, чтобы наблюдался максимальный уклон в сторону батарей. Место входа в теплогенератор обратки делается как можно ниже относительно радиаторов – это необходимо для эффективной циркуляции теплоносителя. С этой целью нагревательный котел часто устанавливают на цокольном этаже или в подвале.

Неотъемлемая часть водяной конструкции с естественной циркуляцией – расширительный бак. Данное устройство устанавливается, в отличие от котла, в самой высокой точке дома, например, на чердаке. Также иногда используются гидроаккумулирующие баки, но в данном случае необходимо произвести монтаж предохранительных и воздушных клапанов, манометров.

Для разводки отопительной системы можно использовать не только металлические, но и пластиковые трубы. Последние из них легко устанавливаются, и время выполнения работ уменьшается.

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

Схемы отопления по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

• Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
• Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
• Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

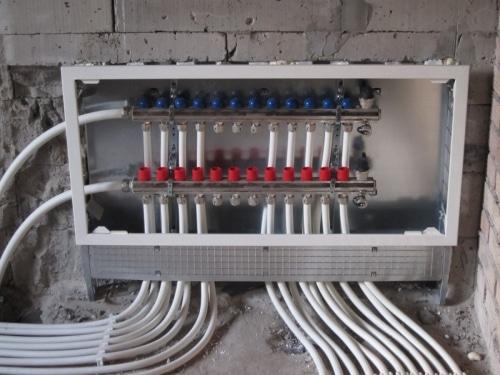

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

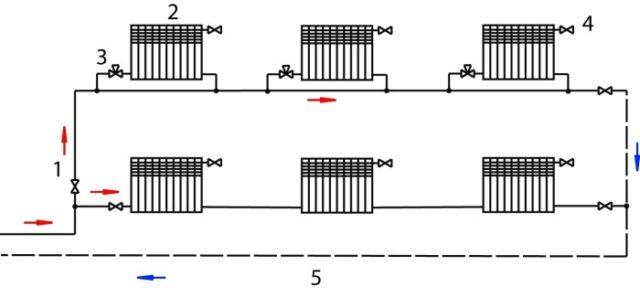

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

• Минимальный объем теплоносителя.
• Диаметр трубной разводки от 20 до 25 мм.
• Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Используя электричество

Чем лучше отапливать загородный дом, когда нет газа и электричества, мы уже рассказали. Если строение подключено к электрике, можно использовать для обогрева электроэнергию. Обогревать здание будет не электрика, а горячая вода. А греть воду будет электричество.

Как обустроить такую систему обогрева? Прежде всего, следует купить котел, в котором будет нагреваться вода. Электрические котлы могут быть рассчитаны на разную мощность, иметь один или несколько контуров. Если система с одним контуром, значит, вода греется только для обогрева дома. Когда есть второй контур, воду можно греть для ванной или кухни. Иногда устанавливают параллельно два котла. Летом один из них можно отключить. Второй будет греть воду для бытовых нужд.

Виды котлов

Для жилых построек можно приобрести настенные и напольные электрические котлы. Последние имеют больший вес и размер. Поэтому их устанавливают только на горизонтальной поверхности.

Вода (иногда антифриз) поступают в котел. Здесь электрическая энергия преобразуется в тепловую. Жидкость нагревается и расширяется. Напор воды увеличивается, жидкость самостоятельно двигается по трубам к радиаторам отопления. Батареи разогреваются и обогревают здание. Вода охлаждается и опять возвращается в котел для разогрева. Система имеет замкнутый цикл.

В некоторых случаях можно установить бойлер с принудительной системой циркуляции. Для этого понадобится дополнительный насос и расширительный бачок.

Если система водного обогрева не установлена, но электроэнергия в здании подключена, можно предусмотреть и другие варианты обогрева. Сейчас можно приобрести различные виды обогревателей, работающих при помощи электричества. Чаще всего применяют масляные радиаторы. Они расходуют мало электричества и безопасны в работе.

Инфракрасные обогреватели также используют в помещении. Но они могут согревать только отдельные участки комнаты. Этот вид обогрева позволит экономить электричество. Часто этот вид обогрева применяют на дачах.

Инфракрасные излучатели пару лет тому вызывали недоверие. Сейчас ситуация прямо противоположная. Оказалось, что этот вид излучения не представляет угрозы здоровью. Более того, эти лучи помогают справляться с простудными заболеваниями.

Какие радиаторы отопления выбрать

Несмотря на разновидности системы отопления, в любом случае требуется специальное оборудование, с помощью которого тепло поступает в коттедж: радиаторы отопления, батареи. Все отопительное оборудование можно разделить на 4 типа:

1) Чугунные радиаторы являются отличным теплоносителем. Но они не лишены риска возникновения гидравлического удара, что может привести к повреждению их при наступлении отопительного сезона. Поскольку внутренняя поверхность радиатора шероховатая, то она способна накапливать известковый осадок, который блокирует поступление тепла в помещение. Выбирая чугунный радиатор для коттеджа, следует учитывать, чтобы была установлена местная система отопления.

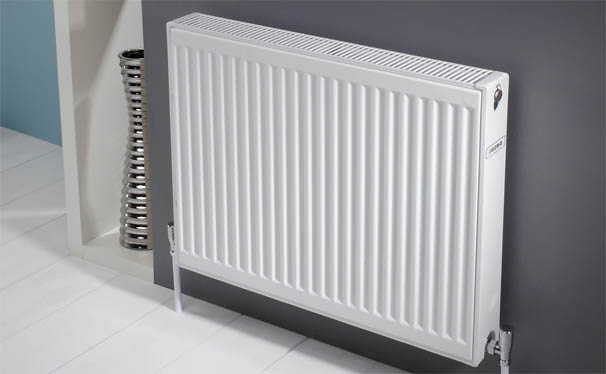

2) Стальные радиаторы более устойчивы к воздействию гидравлического удара и не имеют недостатков чугунных батарей, они лучше передают тепло. Но они неустойчивы к образованию коррозии, на внутренней стенке может образовываться ржавчина, что вынуждает выполнять тщательный уход за батареями, либо потребуется слишком частая замена.

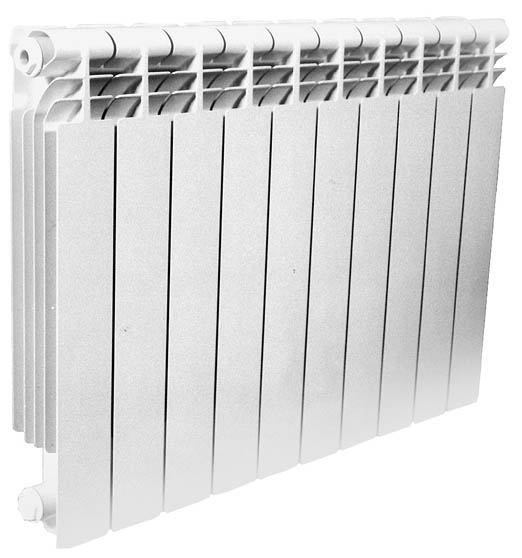

3) Алюминиевые радиаторы обладают легкой конструкцией, отлично проводят тепло, устойчивы к коррозии, но не способны выдерживать гидравлический удар. Если в коттедже используется местная система отопления, то такой радиатор может стать отличным решением.

4) Биметаллические радиаторы наиболее эффективны. Они устойчивы к коррозии, гидроударам, не образуют накипи на внутренней поверхности, отдают больше тепла. Среди недостатков выявлена только высокая цена.

Количество секций радиаторов: как грамотно выполнить расчет

Количество секций батареи: грамотный подбор

Расчет системы для обогрева проводится с обязательным подбором количества секций радиаторов. Здесь также может быть использована довольно простая формула – площадь помещения, которое подразумевается отапливать, необходимо умножить на 100 и разделить на мощность секции батареи.

• Площадь комнаты. Как правило, все радиаторы рассчитаны на обогрев только одной комнаты, а потому общая площадь дома не нужна. Единственное исключение – если рядом с помещением, которое отапливается, находится какая-нибудь комната, не оборудованная системой обогрева;
• Цифра 100, которая фигурирует в формуле расчета количества секций радиаторов для системы отопления, берется не «с потолка». Согласно требованиям СНиП, на один квадратный метр жилого помещения используется порядка 100 Вт мощности. Этого вполне достаточно для поддержания комфортной температуры;
• Что касается мощности секции радиаторов отопления, то она индивидуальна и зависит, в первую очередь, от материала батарей. Если точно определить параметр невозможно, то для расчетов можно взять 180-200 Вт – это соответствует среднестатистической мощности секции современных радиаторов.

Получив все данные, можно начать расчет батарей отопления. Если взять за основу размер комнаты в 20 м2, а мощности секций в 180 Вт, то количество элементов радиаторов отопления можно вычислить следующим образом:

n=20*100|180=11

Нельзя не отметить, что для помещений, расположенных в торце или на углу здания, полученный результат следует обязательно умножить на 1,2. Таким образом, удастся достичь самых оптимальных значений, определить достаточное количество секций радиаторов для обогрева загородного коттеджа.

Система с принудительной циркуляцией

Оборудование этого типа для двухэтажных коттеджей считается более предпочтительным. В данном случае за бесперебойное движение теплоносителей по магистралям отвечает циркуляционный насос. В таких системах допускается использовать трубы меньшего диаметра и котел не слишком большой мощности. То есть в этом случае может быть устроена гораздо более эффективная однотрубная система отопления двухэтажного дома. Схема с насосом имеет лишь один серьезный недостаток — зависимость от электрических сетей. Поэтому там, где очень часто отключают ток, стоит произвести монтаж оборудования по расчетам, сделанным для системы с естественным током теплоносителя. Дополнив такую конструкцию циркуляционным насосом можно добиться максимально эффективного отопления дома.

Газовый котел без электричества – это традиционная модель напольного прибора, для работы которого не нужны дополнительные источники энергии. Целесообразно устанавливать устройства такого типа, если существуют регулярные перебои в подаче электричества. Например, это актуально в сельских местностях или дачных массивах. Компании-производители изготавливают современные модели двухконтурных котлов.

Многие популярные производители выпускают разные модели энергонезависимых газовых котлов, и они достаточно эффективны и качественны. В последнее время появились настенные модели таких устройств. Конструкция отопительной системы должна быть такой, чтобы теплоноситель циркулировал по принципу конвекции.

Это означает, что нагретая вода поднимается вверх и через патрубок выходит в систему. Для того чтобы циркуляция не прекращалась нужно расположить трубы под наклоном, а также они должны быть большие в диаметре

И, конечно же, очень важно чтобы сам газовый котел находился в самой низкой точке системы отопления

К такому отопительному оборудованию можно отдельно подключать насос, который питается от электросети. Подключив его в систему отопления, он будет перекачивать теплоноситель, тем самым улучшит работу котла. А если выключить насос, то теплоноситель опять начнет циркулировать самотеком.

От чего зависит выбор отопительных труб

Трубы, используемые для отопления частных домов, могут иметь несколько разновидностей, отличающихся между собой назначением и материалом, из которого они изготовлены.

Так, желая аккуратно проложить трубы по стенам, лучше всего использовать армированные полипропиленовые изделия, поскольку такие трубы стойко переносят высокотемпературные воздействия и не расширяются при перегреве. Некоторые отопительные системы для загородного дома включают в себя коллекторную разводку труб. В этом случае самыми подходящими будут образцы, изготовленные из сшитого полипропилена, что объясняется возможностью монтажа такой трубы единым и непрерываемым куском. В результате риск нарушения целостности трубы сводится к минимуму.

Какой внутренней системе топления отдать предпочтение

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.

Общая схема водяного отопленияИсточник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

Принудительная подача горячей воды по системеИсточник opalennia.com

Воздушное отопление

Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.

Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.

Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru

Электрическая

Эта технология предусматривает установку:

• электроконвекторов;
• инфракрасных длинноволновых обогревателей;
• систем «теплый полы».

Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.

Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.

Водяное отопление от электрического котлаИсточник de.decorexpro.com

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.
8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Видео описание

Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:

Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.
