Технология изготовления отрезного станка по металлу своими руками

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
3. Дополнительно можно соорудить механизм протяжки.
4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

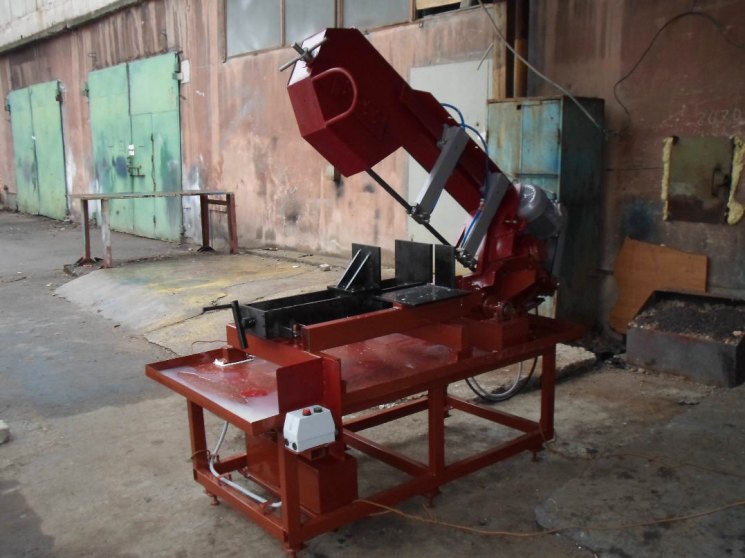

Самодельный рабочий стол

Преимущества самодельного оборудования

Самодельные приспособления для ручного инструмента пользуются большой популярностью. Востребованность объясняется тем, что в мастерской они не занимают много места, что очень удобно в малых помещениях таких как гараж или подвал, что в основном и используют самодельщики.

Еще одним преимуществом самодельного оборудования является то, что владелец будет его изготовлять добротно, хоть такая самоделка и добавит в весе, но у нее будет запас прочности.

Чертежи подобного оборудования доступны для общего использования, но многие умельцы их дорабатывают самостоятельно, опираясь на собственные потребности.

Что стоит предусмотреть

Видео, полезное для изготовления переносного варианта устройства, демонстрирует отрезной станок по металлу, который несложно собрать в небольшой кейс и перевезти в общественном транспорте или багажнике легкового автомобиля. Таким станком удобно пользоваться при производстве ремонтов по вызову, когда требуется быстрая и точная подгонка по размеру.

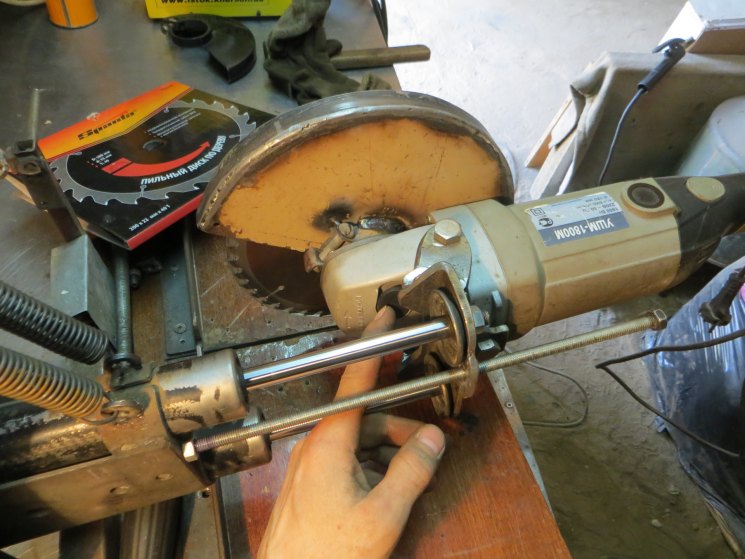

Отрезной профессиональный станок из болгарки, сделанный своими руками, оснащается поворотным прижимным устройством со струбциной. С ее помощью можно резать металл перпендикулярно или под фиксированным углом.

Для отрезного станка по металлу нужно выбирать инструмент, оборудованный фиксируемой пусковой кнопкой. Это одно из основных условий выбора инструмента. Размеры болгарки должны быть рассчитаны на диаметр отрезного диска 150 -230 мм. Диски 115 и 125 мм тоже вполне рабочие, но их придется часто менять — они рассчитаны на ограниченное количество резов.

Конструкция крепления инструмента на маятниковом рычаге допускает замену круга без снятия болгарки, но частые остановки снижают продуктивность работы станка. Нельзя считать, что используемая в конструкции станка болгарка выпала из обихода цеха или мастерской — она демонтируется в течение нескольких минут и вполне пригодна для использования в качестве ручной машины.

Самодельный отрезной станок: подробная инструкция сборки

самодельный отрезной дисковый станок

У станка, сделанного своими руками, есть главное преимущество: он создан под нужды конкретного мастера. Для работы понадобятся:

• угол из металла №25;
• швеллер №10;
• вал;
• профильная труба;
• сварочный аппарат;
• подшипники;
• электромотор;
• коробка для установки электрической схемы;
• пусковой тумблер;
• пусковая цепь;
• катушка;
• УШМ;
• дрель.

Ход работ:

1. Из уголка с помощью УШМ своими руками нарежьте заготовки для рамы, ее габариты 40х60х120 см.
2. Сварите из заготовок раму.
3. В качестве направляющей своими руками приварите швеллер, одновременно придающий жесткость конструкции.
4. На швеллер с помощью болтов прикрепляется пара вертикальных стоек.
5. Из трубы сварите раму 45х60 для крепления электромотора и вала под нужным углом.
6. На задней части рамы располагается плита с прикрепленным электромотором. Желательно использовать асинхронный мотор, как менее прихотливый. В зависимости от использования можно выбрать мотор мощностью от 1,5 до 3 кВт и запитать его от 3-фазной сети. Если существует возможность использования лишь 1-фазной сети, подбирается двигатель с повышенной на 1\3 мощностью и подключается через конденсаторы.
7. На токарном станке своими руками изготовьте вал с фланцами, шкивом и опорами. Фланец должен выступать на 32 мм.
8. Установите на вал подшипники опоры и шкив. Подшипники закрепляются на верхней раме в углублениях плит.
9. Коробка с электросхемой устанавливается в нижней части рамы.
10. Между стойками устанавливается вал диаметром 12 мм, на него надевается втулка. Зазор между ними должен быть минимальным, посадка скользящая.
11. На втулку приваривается коромысло из швеллера длиной 80 см, соотношение плеч коромысла 1:3. Его амплитуда ограничивается цепью. С наружного конца своими руками крепятся тугие возвратные пружины.
12. На короткую часть коромысла устанавливают двигатель, на длинную часть — инструмент для резки.
13. От электромотора к валу протягивается ременная передача.

Стоимость коробки для электросхемы, сделанной своими руками, будет незначительно ниже купленной в магазине. Чтобы подвести электропитание к станку, нужен автомат 3-полюсный, от которого идет провод на электромотор, кнопка аварийной остановки и пусковая цепь. Аварийная кнопка подключается напрямую, двигатель через коробку и автомат.

Видеоролики о разных конструкциях самодельных дисковых отрезных станков:

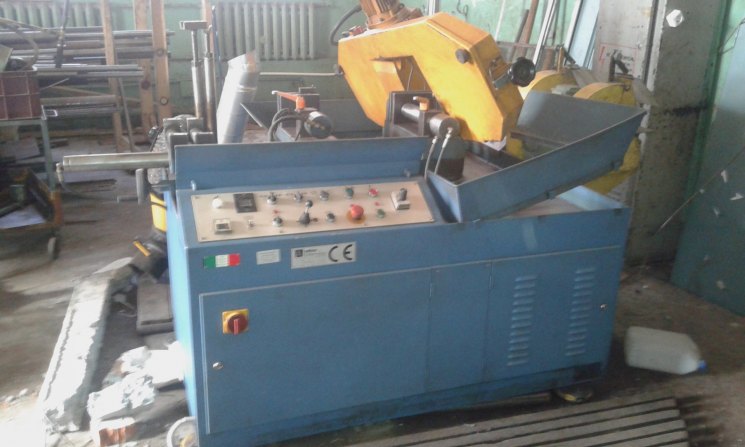

Классификация отрезных станков

Дисковые станки для резки металла разделяются по разным факторам. Основное разделение — по количеству рабочих частей инструментов (отрезных дисков). К ним относятся:

1. Установки с одним режущим диском. Отличаются малой мощностью, низким показателем КПД. Используется для нарезания металлических профилей, труб, арматуры, других элементов. Дорогие модели оборудуются регулятором изменения положения режущей части относительно заготовок под углами.
2. Агрегаты с двумя отрезными дисками. Отличаются высоким показателем производительности. Одна рабочая часть неподвижна, вторая закрепляется на направляющих для передвижения. Используется на крупных предприятиях для скоростного выполнения технологических процессов.

Еще один вариант классификации отрезных установок — вариант подачи рабочей части. Среди них выделяются:

1. Фронтальная подача.
2. Нижняя подача.
3. Механизмы с маятниковым ходом диска.

Зависимо от того как подается дисковая пила, изменяется конструкция всего агрегата, появляются особенности его управления.

Устройство отрезной машины

Любой труд, который связан будь то с металлом, будь то с деревом, требует выполнения процесса раскроя, для чего применяется специальное отрезное оборудование. Применение этого устройства невероятно обширное: от повседневных нужд и быта, и до больших заводов и фабрик.

Необходимо отметить, что машины этого вида представляют собой механизмы, которые позволят выполнить поперечный раскрой металла.

Отрезные станки могут производить распил деталей из любых типов металла: от меди и ПВХ-профиля, и до крупных стальных заготовок. Полуфабрикаты возможно резать под прямым и острым углами. Применяя отрезной станок, можно применять резку труб больших и средних диаметров.

Наиболее важным механизмом аппарата, его «душой», является электрический мотор и рабочий орган – отрезной круг, которые соединены друг с другом посредством зубчатых или ременных передач. У каждого из этих типов есть свои достоинства. К примеру, ременной присущий легкий ход, стойкая к различным видам нагрузок, менее шумная. Ее можно монтировать даже на массивный отрезной аппарат.

Зубчатая передача негабаритная, и за счет этой особенности подходит для миниатюрного самодельного отрезного агрегата. Следовательно, в процессе покупки отрезного механизма, нужно смотреть на вид используемой передачи.

Почти любой тип станка оснащается абразивными кругами, но, бывает, попадаются механизмы, на которых установлен твердосплавный диск. Более того, все подобные пилы по металлу оборудуются тисками, которые надежно фиксируют изделие или полуфабрикат.

Видео: самодельный отрезной станок с болгарки.

Разновидности отрезных станков дискового типа

Все дисковые отрезные станки по металлу можно разделить на несколько категорий. Основанием для деления будут служить показатели мощности и результативности.

Первая категория самая мощная, поскольку позволяет интенсивно работать практически с любым видом металла.

Станок четвертой категории является самым слабым, хотя он с успехом справляется с основными бытовыми задачами (несмотря на ограниченный функционал).

Еще одним основанием для выделения разных видов станков служит количество главного режущего элемента – диска. Выделяют одноголовочные и двухголовочные модели.

Вторые больше подходят для производств, когда скорость обработки материала играет существенную роль. Профили для создания рам и трубы небольшого диаметра успешно обрабатываются и на более простой модели станка (с одной головой).

Также станки отличаются друг от друга формой и конструкцией. Подбор техники иногда лучше доверить специалистам, поскольку только они сумеют учесть все нюансы работы с конкретным материалом.

Как сделать пилу?

Если вам необходима пила, но цена, озвученная продавцом, «кусается», то самое время задуматься о том, чтобы создать инструмент своими руками.

Для пилы, предназначенной для работы по металлу, потребуется более мощный электродвигатель, например, как в моделях Макита, который также будет полезен, если вы собираетесь распиливать толстые деревья.

В случае, когда требуется более мощный инструмент, лучше всего изготавливать маятниковую станину. Маятниковые вариации не только более мощные, но и очень эффективные.

Чтобы рама аппарата была устойчивой, для ее изготовления нужно использовать стальные, а не деревянные уголки.

Рама является основанием, на которое устанавливаются все режущие и крутящиеся механизмы, потому проследите, чтобы она была прочной.

Прежде чем приступать к сборке пилы своими руками, посмотрите схемы с ее устройством: можно ориентироваться, например, на аппарат фирмы Макита, т.к. он является качественным и функциональным устройством для обработки металла.

Каждая самодельная отрезная пила должна быть установлена на какой-либо устойчивой поверхности, обычно это стол.

Нужно, чтобы он был правильно зафиксирован, т.к., если он будет шататься, то это не только может испортить вашу заготовку, но также быть опасно для мастера.

Стол для инструмента должен быть специальный, и его тоже лучше сделать своими руками. Для станины вы можете использовать старый стол с кухни, либо металлические или деревянные козлы.

Столешницу можно сделать из металлических пластин шириной в 4 мм. Для работы вам их понадобится две. Либо вы можете использовать толстые брусья, которые нужно связать перемычкой из фанеры.

При соединении материалов не забудьте оставить между ними зазор не менее 10 мм.

Самое главное при работе, чтобы края пластины были установлены параллельно друг другу, иначе торцевая пила не сможет правильно функционировать.

При закреплении инструмента на столешницу, пила должна оказаться по центру зазора, а по двум ее сторонам должны быть расположены листы. В столе нужно сделать отверстия, в которые и будет закреплена пила.

После ее установки, вам нужно закрепить двигатель, чтобы торцевая пила могла работать. Если вы сделали небольшую пилу, то проще всего будет присоединить ее к оси двигателя.

Видео:

ВАЖНО ЗНАТЬ: Обзор установок плазменной резки металла с ЧПУ и без

Однако для резки толстого металла инструмент не подойдет, поэтому, если вы понимаете, что низкой мощности в работе вам будет недостаточно, то сразу делайте более мощный инструмент.

В качестве передающего механизма для самодельной пилы можно использовать шпиндель от велосипеда. В него входят подшипники и вал, которые также потребуются вам в работе.

Срезать шпиндель с велосипеда вы можете с помощью ножовки. На велосипедный вал нужно установить звездочку. Лучше всего для этого подойдет деталь, принадлежащая мотору Д6 или Д8.

Дисковая пила должна быть прикреплена к шпинделю, однако, прежде чем это сделать, вам нужно определиться с диаметром устройства.

Диаметр втулки также должен совпадать с диаметром других деталей, чтобы все они плотно соединялись друг с другом.

На шпиндельный корпус нужно также установить пластину, толщина которой не менее 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по своему размеру в 2.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в последнюю очередь, после того, как все прочие детали будут правильно установлены и зафиксированы.

Цена деталей, которых требует отрезная пила, будет гораздо ниже, чем цена на готовую пилу, например, фирмы Макита.

Из инструментов вам нужен будет:

1. стол;
2. несколько пластин;
3. несколько брусьев и перемычек;
4. старый шпиндель от велосипеда;
5. втулка для перехода;
6. звездочка;
7. цепь;
8. вал.

Некоторые из этих инструментов наверняка уже есть в вашем гараже, другие же можно получить очень дешево.

Если же вы не уверены в своих силах, то лучше приобрести уже готовый инструмент.

Тем более что цена некоторых моделей Макита вполне приемлема, и при этом они имеют широкий функционал.

Прежде чем покупать пилу для резки по металлу, изучите предложения на рынке и почитайте о разных моделях инструментов.

Лучше выбирать уже проверенный аппарат, например, пилу Макита, которая уже давно зарекомендовала себя на рынке. Цена как на дисковые, так и на маятниковые пилы вполне по карману человеку со средним доходом.

Классификация отрезных станков

Дисковые станки для резки металла разделяются по разным факторам. Основное разделение — по количеству рабочих частей инструментов (отрезных дисков). К ним относятся:

1. Установки с одним режущим диском. Отличаются малой мощностью, низким показателем КПД. Используется для нарезания металлических профилей, труб, арматуры, других элементов. Дорогие модели оборудуются регулятором изменения положения режущей части относительно заготовок под углами.
2. Агрегаты с двумя отрезными дисками. Отличаются высоким показателем производительности. Одна рабочая часть неподвижна, вторая закрепляется на направляющих для передвижения. Используется на крупных предприятиях для скоростного выполнения технологических процессов.

Еще один вариант классификации отрезных установок — вариант подачи рабочей части. Среди них выделяются:

1. Фронтальная подача.
2. Нижняя подача.
3. Механизмы с маятниковым ходом диска.

Зависимо от того как подается дисковая пила, изменяется конструкция всего агрегата, появляются особенности его управления.

Настоящие маятниковые

Как устроен «настоящий маятниковый» отрезной станок по металлу, показано на рис.; качающийся «маятник» выделен цветами.

Устройство маятникового отрезного станка по металлу

«Фишка» конструкции – качалка-коромысло, сбалансированная весом мотора так, чтобы усилие холостой подачи (без резки) на всю длину рабочего хода было прибл. равномерным и составляло ок. 5 Н (где-то 0,5 кгс). Именно такое «холостое» усилие позволяет опытному станочнику наилучшим образом чувствовать материал и машинально работать с максимальной производительностью без накопления усталости, буквально играючи. Если же возникла опасная ситуация и рабочий бросил рукоять подачи, то инерция мотора и хребтины коромысла обеспечивают плавный отскок диска. Вероятности перехода опасной ситуации в аварийную и порчи режущего органа много уменьшаются, да и заготовка чаще всего остается неиспорченной – посмотрел, что не так, поправил, дорезал.

Примеры самоделок

Самый сложный сборочный узел показанной выше конструкции – поворотный стол с угловым делителем; сделать его дома «на колене» невозможно. Резка под заданным углом всеми описанными ниже конструкциями осуществляется поворотом и фиксацией всего станка относительно стола (верстака) для заготовок с продольным упором (или наоборот, верстака относительно станка). С отрезными станками из болгарок проще, см. далее.

Внешний вид и чертежи основных деталей наиболее универсального самодельного отрезного станка даны на след. рис.

Как выгодно приобрести отрезной станок

Прежде чем остановить выбор на определенной модели отрезного станка, необходимо понять, какими характеристиками он должен обладать. При выборе оптимального размера режущего диска нужно исходить из двух моментов: габаритов заготовок, которые планируется обрабатывать на станке, и материала, из которого они выполнены.

После этого нужно решить вопрос с вариантом размещения машины. Отрезная установка может быть выполнена в двух версиях: в настольной или напольной. Последний вид предназначен для резки массивных и габаритных изделий. Для эксплуатации в условиях больших нагрузок приобретаемый инструмент должен быть оснащен мощным электродвигателем, который позволит оператору выполнять резку очень толстых металлических заготовок.

Настольные отрезные станки отличаются мобильностью, поэтому подходят для использования и на строительных объектах. Они позволяют производить ремонт разных металлоконструкций, а также решать и ряд других задач.

Выбор отрезного станка

Особое внимание при выборе машины для нарезки металла следует уделить техническим параметрам, так как от них в значительной степени зависит качество резки, производительность оборудования, срок его службы и пр. Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики

Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики.

Они являются наиболее важными для эффективного выполнения станком своих непосредственных функций, а именно:

• Размеры и вес машины.
• Габаритные характеристики режущего элемента.
• Количество оборотов за минуту времени, а также возможность их изменения.
• Возможность поворота отрезного блока в необходимое положение по отношению к обрабатываемому изделию.
• Метод передачи вращательного момента.
• Показатели мощности электромотора.

В самом конце нужно изучить технические характеристики встроенных тисков. В зависимости от особенностей этого элемента станок может обрабатывать металлические детали разных габаритов.

Особенности выбора маятниковых пил

С помощью дискового пильного оборудования можно выполнять нарезку профильных элементов любого варианта исполнения, которые могут быть изготовлены из чугуна, цветного металла или стали.

Рассматриваемое оборудование можно использовать для нарезки следующих видов проката:

• швеллерный;
• круглый;
• двутавровый;
• прямоугольный;
• квадратный.

Эти машины можно использовать в мелкосерийном и единичном производстве заготовок.

Отрезные установки для резки металла можно использовать для работ:

• монтажных;
• столярных;
• отделочных;
• изготовления мебели.

В зависимости от вида используемой заготовки необходимо выбирать соответствующий тип диска и определенным образом настраивать частоту его оборотов.

Учитывая, что рабочий диск вращается с высокой скоростью, а в машине используется силовой привод с большим запасом мощности, износ режущего элемента происходит очень медленно. При таком режиме эксплуатации отрезной станок обеспечивает высокую эффективность резки металла.

Обзор лучших моделей

Наибольший интерес для покупателей среди предлагаемых моделей представляет отрезной станок Makita 2414NB, обладающий портативной конструкцией. С помощью этого оборудования можно выполнять резку заготовок из:

• ПВХ;
• керамики;
• камня;
• металла.

В линейке производителя Makita представлено немало надежной и качественной техники. Однако рассматриваемая модель рассчитана на нагрузки среднего уровня.

Производителем этого инструмента предусмотрена возможность фиксации вала, которая позволяет быстро менять инструмент. Сама установка обладает небольшими размерами и весом, который составляет 16 кг. Усиленную защиту оборудованию обеспечивает двойная изоляция.

Маятниковая пила для резки металла Hitachi CC14SF представляет собой разновидность отрезных станков, предназначенную для профессионалов. Модель оснащена силовым приводом мощностью 2000 Вт, который в силах обеспечить высокое качество резки и достаточно большую глубину пропила — 11,5 см. Поскольку это оборудование превосходит большинство аналогов по техническим параметрам, его активно используют для выполнения самых разнообразных задач.

Однако качество резки зависит не только от конструкционного исполнения оборудования, но и от используемого диска. Его необходимо подбирать с учетом особенностей заготовок, которые планируется разрезать. При несоответствии этого расходного материала обрабатываемому изделию возможны самые неприятные последствия вплоть до преждевременного выхода из строя оборудования.

Техника безопасности при работе

Работа на таком оборудовании сопровождается наличием ряда опасных и вредных факторов для организма человека, таких как:

• Электрический ток;
• Высокая температура обрабатываемой поверхности;
• Мелкая стружка;
• Увеличенный уровень вибрации;
• Движущиеся механизмы.

Поэтому при обслуживании отрезного оборудования необходимо строго соблюдать технику безопасности:

Все работы выполнять в спецодежде, с застёгнутыми рукавами и курткой, в защитных очках.

Перед началом работы обязательно проверьте состояние защитных кожухов и предохранительных устройств.
Особое внимание обратить на исправность режущего инструмента.
Заготовку и рабочую поверхность оборудования очищать от мелкого мусора специальной щёткой во время остановки, чтобы исключить разброс стружки при вращении.
Строго соблюдать привила электрической безопасности, не прикасаться к токоведущим частям устройства. Не открывать дверцы электрических шкафов во время работы.
Не допускать скруток и неизолированных проводов в электрических соединениях.
Периодически проводить подтяжку болтовых соединений, чтобы устранить увеличение вибрации оборудования.. Помните, что работа на электромеханическом оборудовании сопряжена с риском для здоровья человека

Поэтому соблюдение требований по безопасной эксплуатации механизма позволит снизить возможность оператора получить увечье

Помните, что работа на электромеханическом оборудовании сопряжена с риском для здоровья человека. Поэтому соблюдение требований по безопасной эксплуатации механизма позволит снизить возможность оператора получить увечье.

Как рассчитать длину ремня привода?

Для расчета потребуются следующие данные:

• радиус ведущего шкива
• радиус ведомого шкива
• расстояние между центрами шкивов.

Пример расчета.

У нас два шкива диаметром 65 мм и 130 мм, соответственно радиусы у них 32,5 мм и 65 мм. Расстояние между их центрами у нас изменяемое (для того чтобы осуществлять натяжение приводного ремня), для примера расчета возьмем длину между центрами 500 мм.

Считаем половину окружности каждого шкива в миллиметрах и добавляем к полученному числу два расстояния от их центров (так как ремень проходит от одного шкива до другого и возвращается обратно к первому).

32,5мм х 3,14 (число Пи) = 102,05мм (длина половины окружности первого шкива)

65мм х 3,14 = 204,1мм (длина окружности второго шкива)

102,05 + 204,1 + 500 + 500 = 1306 мм (необходимая длина приводного ремня).

 Для более точного расчета нужно взять минимальную и максимальную длину расстояния между центрами, выбрать нечто среднее подходящее Вам.

В этом видео, показан отрезной станок в работе.

Автор самоделки: Геннадий.

Зачем делать станок из УШМ

Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.

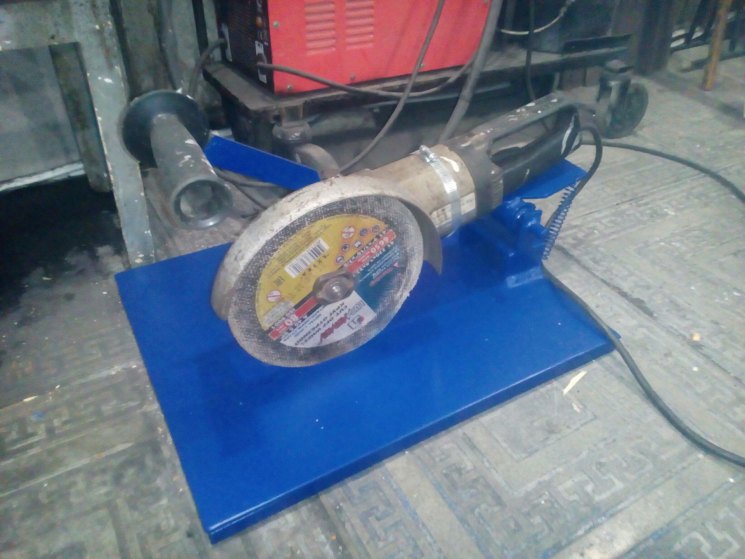

О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:

• Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
• Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
• Произвести распиливание материалов под разными углами
• Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.

К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:

1. Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
2. Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
3. Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
4. Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента

Разобравшись с необходимостью изготовления станка, можно приступать к делу.

Это интересно! Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.

https://youtube.com/watch?v=3ZogZ3Thre4%3F

Продолжение работы с основанием станины для болгарки

Когда хомут на месте, необходимо установить на болгарку диск по дереву. Можно, конечно, обойтись и отрезным по металлу, но тогда будет слишком много дыма. Требуется сделать пропил в фанере, который и будет отправной точкой для дальнейшей работы, что требует чёткости углов.

ФОТО: YouTube.comУстановка диска по дереву для пропила фанеры

Измерения и установка линеек

Остаётся включить болгарку и пропилить фанеру, просто опустив УШМ вниз.

Для дальнейшей работы потребуется отрезок уголка с двумя отверстиями по одной грани для фиксации. Его нужно расположить так, чтобы непросверленная грань оказалась по центру пропила в фанере. Первым следует отметить отверстие, которое ближе к пропилу. Оно будет основным, а остальные «настроечными». С их помощью можно будет впоследствии выставлять углы спила обрабатываемого материала.

ФОТО: YouTube.comНужно отметить первое отверстие, которое после просверливается

Нюансы сверления отверстия

Изначально необходимо использовать сверло на 10, которое не должно углубиться больше, чем на ширину гайки. После нужно применить более тонкое сверло и пройти им фанеру уже насквозь. Сейчас станет понятно, для чего это следует делать.

В отверстие необходимо вставить гайку под ключ на 10

Она должна быть заподлицо с поверхностью (это важно!). Именно ступенька внутри её останавливает

ФОТО: YouTube.comОтверстие готово, можно забить внутрь гайку

Выставление углов

А вот теперь пришло время для точных замеров. В прорезь фанеры нужно вставить отрезной диск, после чего уголок выставить перпендикулярно болгарке. Необходим идеальный угол 90°. Затем следует отметить и засверлить дальнее от болгарки отверстие и также забить в него гайку. Теперь, если ввернуть оба винта, уже можно отрезать любую заготовку под 90°.

ФОТО: YouTube.comНеобходим прямой угол 90°

Однако это только начало работы с углами. Ведь требуется резка не только под 90°. Иногда необходимы и 45° как в одну сторону, так и в другую. Для обеспечения данного функционала нужно вывернуть дальний от болгарки винт и аналогичным способом, используя транспортир или угломер, засверлить ещё 2 отверстия и также вбить в них гайки.

Здесь следует быть предельно точным. Ошибка даже на один градус приведёт к ошибке в резке деталей.

ФОТО: YouTube.comУглы следует вымерять как можно тщательнее

Станину можно было бы считать законченной, однако существует проблема – если работать с металлом, фанера начинает гореть, а значит ей нужна защита.
