Пять способов изготовления мини-паяльника

Паяльник из проволочного резистора

Кроме резисторов марки ПЭВ можно собрать паяльник из проволочного резистора. применяться резисторы типа МЛТ. При выборе резистора можно произвести расчёт будущей мощности самодельного паяльника. Например, используя стандартный источник питания 12В и ток примерно 2,5А получается паяльник мощностью 30 Вт. Уменьшая напряжение, можно понизить мощность до требуемой мощности. Например, при тех же параметрах цепи, но напряжении 5В мощность будет составлять 12,5 Ватт. Этот расчёт показывает, что на выходе получается низковольтный паяльник, собранный своими руками. Таким образом, можно собрать миниатюрный паяльник из непроволочного резистора.

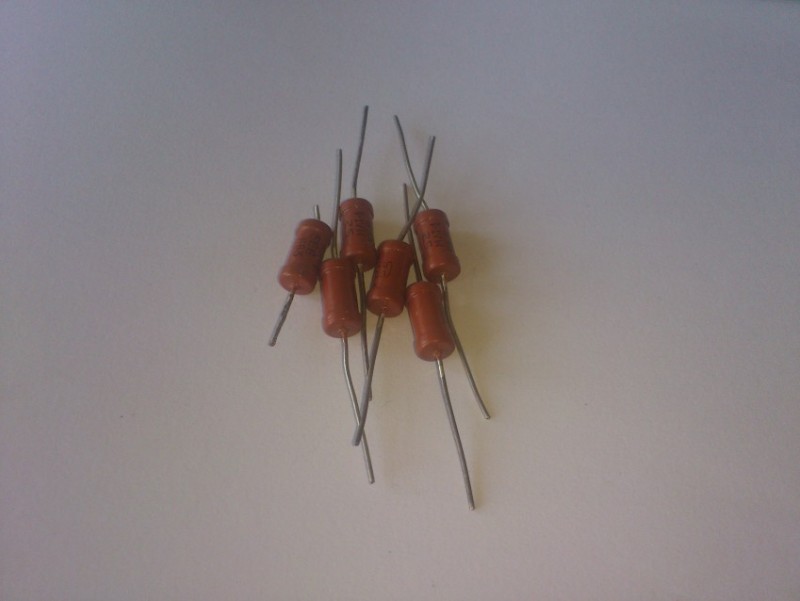

Паяльник для микросхем из резистора МЛТ-0,5

Такой паяльник в домашних условиях монтируется достаточно легко. Если всё сделано верно, паяльник из резистора, собранный своими руками прослужит достаточно долго. Данная методика обычно применяется для сбора миниатюрного паяльника из непроволочного резистора.

Интерес представляет самодельная конструкция так называемого импульсного паяльника. К её реализации следует приступить в том случае, если имеется опыт чтения электрических схем, опыт работы по их монтажу и настройке. Достоинством такого паяльника является высокая скорость нагрева (она составляет 5 секунд). Для реализации этой конструкции можно использовать импульсный блок питания, который применяется в лампах дневного света.

Особое внимание следует уделить области применения. Какие радиодетали планируется паять

Если это будут микросхемы или полевые транзисторы необходимо обязательно предусмотреть возможность заземления жала. Это позволит снимать электростатический заряд и не приведёт к пробою полупроводниковых переходов.

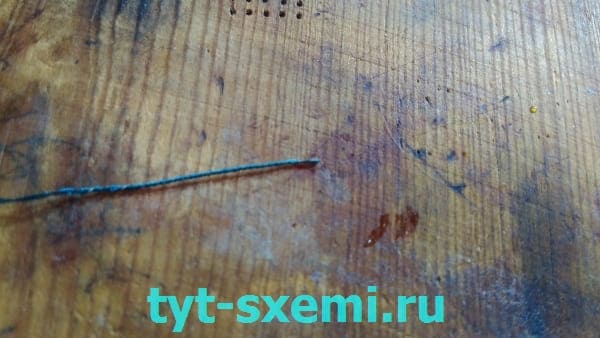

Выбор медной жилы от кабеля для жала паяльника

Жало не должно быть слишком толстым, чтобы мощности адаптера хватило на его прогрев. Однако и слишком тонкое  будет здесь некстати – оно будет гнуться при малейшем давлении, что совершенно неприемлемо. Оптимальная толщина была подобрана методом проб и ошибок. В моём случае она составила 2,7 мм в диаметре.

Медная жила для жала паяльника подобрана

Отрезав кусок медной жилы подходящей длины, я установил его в приготовленное в рукоятке отверстие (с противоположной от гнезда питания стороны). Предварительно оно было заполнено строительным гипсом. Этот материал, помимо жёсткой фиксации жала, играет и другую немаловажную роль. Поглощая тепло, он не даст древесине прогореть под воздействием высоких температур в процессе работы паяльника.

После того, как жало оказалось на месте, следовало подравнять гипс с торца ручки

Расходные материалы

Для паяния в домашних условиях требуется приобрести канифоль или флюс и припой. О том, зачем нужны эти материалы, стоит поговорить подробнее. Именно они обеспечивают правильную подготовку и надежное соединение проводников при пайке.

Флюсы и канифоль

Самый распространенный вид веществ в этой группе, — канифоль (отвердевшая смола). Она имеет химически нейтральный состав, не вызывающий коррозионных процессов. Основное назначение этого вещества — удаление загрязнений и следов окисления с жала паяльника или с соединяемых деталей. Оно растворяет налет, подготавливает поверхность к процессу пайки, улучшает налипание припоя.

Флюсами именуют химические вещества, выполняющие ту же функцию. Они имеют вид жидкого кислотного раствора, может использоваться бура, муравьиная кислота, готовый состав ЛТИ-120, а также самостоятельно приготовленные смеси на медной, алюминиевой основе. Наносят вещество кисточкой, по завершении пайки производится смывание техническим спиртом, чтобы не провоцировать коррозионные процессы.

Канифоль плавится только при нагреве. Именно поэтому работа с ней производится в особом порядке.

1. В емкость укладываются крошки канифоли или целый кусок.
2. На него кладется припой.
3. В канифоль погружается жало паяльника. Это позволяет избежать его окисления.
4. Достигнув припоя, наконечник инструмента равномерно покрывается им — происходит лужение.

Обработанный таким образом паяльник полностью готов к работе. Его можно погружать в припой и вести работу.

Припой

В домашних условиях используются припои, которые имеют температуру плавления ниже +450 градусов.

Этой характеристике полностью соответствуют оловянно-свинцовые сплавы, маркированные ПОС 60, ПОС 50, ПОС 40, — они применяются при работе с медными жилами. При пайке алюминия нужен оловянно-цинковый состав ЦО-12, П250А, А, ЦА — алюмоцинковый припой.

В некоторых случаях удобнее пользоваться готовыми составами, где уже есть канифоль. Этим преимуществом обладает припой с маркировкой ПОС 61, выпускаемый в виде проволоки, фольги, пасты, в зависимости от назначения. Применяя такое средство, проводники при пайке не нужно предварительно покрывать канифолью.

Подробную информацию о том, что нужно для пайки, вы найдете в видео ниже.

Фото мини паяльников

Также рекомендуем просмотреть:

• Полировка фар своими руками
• Строительные леса своими руками
• Точилка для ножей своими руками
• Антенный усилитель
• Восстановление аккумулятора
• Как сделать электрогитару
• Оплетка на руль
• Фонарик своими руками
• Как заточить нож для мясорубки
• Электрогенератор своими руками
• Солнечная батарея своими руками
• Течет смеситель
• Как выкрутить сломанный болт
• Зарядное устройство своими руками
• Схема металлоискателя
• Станок для сверления
• Нарезка пластиковых бутылок
• Аквариум в стене
• Врезка в трубу
• Стеллаж в гараж своими руками
• Симисторный регулятор мощности
• Фильтр низких частот
• Вечный фонарик
• Нож из напильника
• Усилитель звука своими руками
• Трос в оплетке
• Пескоструйный аппарат своими руками
• Генератор дыма
• Ветрогенератор своими руками
• Акустический выключатель
• Воскотопка своими руками
• Туристический топор
• Стельки с подогревом
• Паяльная паста
• Полка для инструмента
• Пресс из домкрата
• Золото из радиодеталей
• Штанга своими руками
• Как установить розетку
• Ночник своими руками
• Аудио передатчик
• Датчик влажности почвы
• Счетчик Гейгера
• Древесный уголь
• Wi-Fi антенна
• Электровелосипед своими руками
• Ремонт смесителя
• Индукционное отопление
• Стол из эпоксидной смолы
• Трещина на лобовом стекле
• Эпоксидная смола
• Как поменять кран под давлением
• Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях 😉

Устройство из резистора

Подготовьте:

• резистор;
• медную проволоку – 2 отрезка;
• деревянный брусок.

Как следует из названия, основа данного вида паяльника – резистор. Оптимально выбрать продукцию отечественного производства. Такое изделие будет качественнее китайского аналога. Брусок требуется для изготовления ручки. Медные провода обязаны быть изолированными.

Вот порядок действий:

• Зачистите провода от краски.
• Сделайте из зачищенного конца провода петлю и наденьте ее на край резистора.
• Второй конец припаяйте с другой стороны.
• Сделайте из провода закрутку небольшого размера и прикрутите ее к деревянному бруску. В результате жало должно выступать максимум на 1 см, а конец резистора — на 2,5 см. Паяльник готов!

Мини-паяльник своими руками

Простейшим миниатюрным паяльником можно работать с разными мелкими устройствами и деталями. С помощью такого инструмента можно без проблем проводить демонтаж или запайку самых мелких радиодеталей и микросхем.

Схема сборки мини-паяльника довольно проста и не требует специальных навыков. Конструкция собирается из подручных материалов, которые есть в каждом доме.

Питание паяльнику обеспечивает трансформатор от бытового прибора. Можно использовать любой микротрансформатор от кадровой развертки неисправного телевизора. Рабочим жалом делают тонкую медную проволоку, которую просто вставляют в нагревательный элемент.

Разумеется, профессионалы пользуются современными паяльными станциями и теромовоздушными фенами, но эти устройства стоят дорого и доступны лишь специалистам сервисных служб. Простой обыватель, сумевший сделать паяльник своими руками, имеет возможность починить электрический прибор, не обращаясь в сервисный центр.

Переключатели и диммеры

Переключатель простого типа дает выбрать положение в двух направлениях. Агрегат эксплуатируется на минимальных и максимальных величинах отдачи, дозволяя лишь экономить электроэнергию. При минимальном уровне жало поддерживается необходимой степенью нагрева на подставке, нажатие на переключатель разогревает его. Изделием, оснащенным указанным типом переключателя выполнить качественное слияние металлов затруднительно, т.к. отсутствует полная настройка параметров.Диммируемые разновидности регулируемых устройств позволяют выбрать важные параметры.

Самодельный диммер для паяльника

Устройство включает диммер, который присутствует в сетке между кабелем питания и нагревательным элементом. Регулировка производится путем контроля вольтажа, данные механизмы популярны среди начинающих радиолюбителей, за счет не высокой цены.

Особенности самодельного паяльника

Своими руками можно сделать инструменты разной мощности. Выбор конкретного варианта зависит от того, что вы планируете паять. Ведь устройство малой мощности не нагреет детали пайки до требуемой температуры, а использование мощного паяльника может привести к их перегреву.

Главное преимущество самодельного мини паяльника – это возможность сэкономить на покупке изделия заводской сборки. Небольшие работы вполне можно проводить устройством, собранным своими руками.

Из чего можно сделать мини паяльник? Это может быть резистор, шариковая ручка, газовая зажигалка и т. п. подручные материалы.

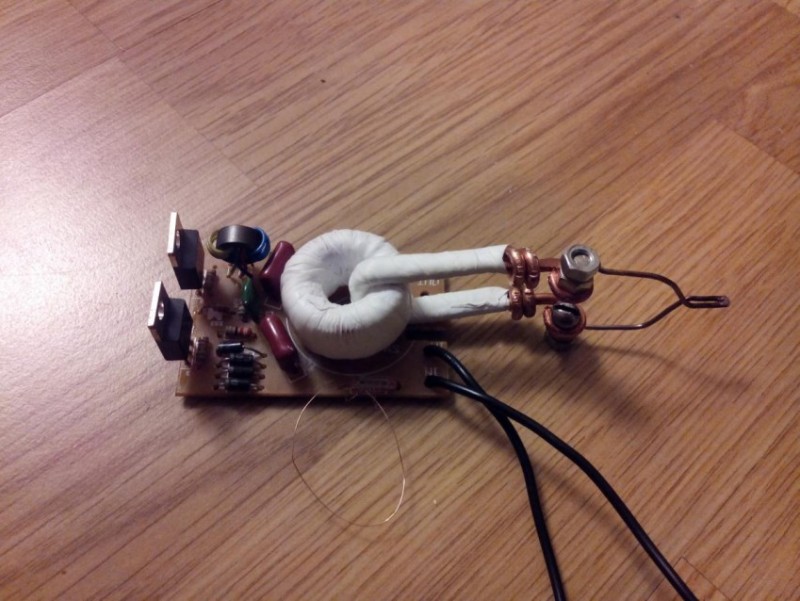

Переделка электронного трансформатора

Импульсный источник питания для паяльника берется «как есть» и подвергается минимальным переделкам. Чаще всего применяют импульсный блок питания для галогенных ламп на напряжение 12 вольт и мощностью 60 ватт, но подойдет и любой с близкими параметрами.

Поскольку в современных блоках питания используются неразборные тороидальные трансформаторы, намотанные на ферритовом кольце и прочно закрепленные на плате, то старую вторичную обмотку не удаляют, а просто отключают.

Новую вторичную обмотку делают из всего одного витка медной шины большого сечения, аккуратно просовывая ее в центральное отверстие выходного трансформатора.

В целом процесс переделки своими руками электронного трансформатора в импульсный паяльник получается проще, чем в случае низкочастотного трансформатора.

Требуемые физические характеристики для самодельного паяльника

Широкий выбор паяльников, которые представлены сегодня на рынке, упрощает выбор устройства для решения конкретных задач. Однако многие стараются иметь самодельный паяльник. Для этого следует рассмотреть требуемые физические характеристики самодельного паяльника.

Эти характеристики подразделяются по следующим величинам:

• напряжению, подаваемому к нагревательному элементу (для электрических паяльников);
• мощности нагревательного элемента;
• наличию регулятора мощности;
• размеру и форме жала;
• способу нагрева припоя;
• конфигурации ручки;
• стоимости.

По первому параметру на электропаяльник подаётся или стандартное переменное напряжение 220В, или постоянное 12В, 24В. Величина напряжения определяет мощность таких паяльников. Она имеет дискретные значения с интервалом в 20 Вт. То есть 40 Вт, 60 Вт, 80 Вт и так далее. Более совершенные устройства имеют специальный регулятор мощности для паяльника.

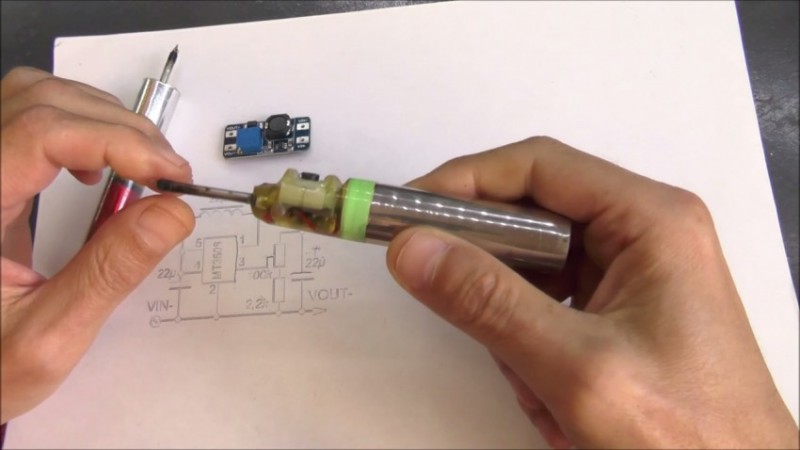

Самодельный паяльник на аккумуляторах

Размер и форма жала паяльника имеет достаточно широкий диапазон конструктивных решений. Часто для работы со сложными радиоэлектронными устройствами применяют специальные насадки (например, для выпаивания микросхем, в зависимости от её конструкции).

В современных паяльниках применяют следующие способы нагревания припоя:

1. С помощью электрического тока, подаваемого на нагревательный элемент. В этом случае применяется: нихромовая проволока, керамический стержень, индукционная катушка, импульсный преобразователь.
2. Газовые аппараты. Нагрев припоя происходит за счёт горения газовой струи. Можно его назвать мини сварочный аппарат. Такие устройства относятся к профессиональному оборудованию.
3. Инфракрасные станции. Нагрев припоя происходит при помощи инфракрасного излучения. Он создаёт зону нагрева от 10 миллиметров до 60 миллиметров. Размеры и форма зоны разогрева могу варьироваться в зависимости от устройства окна инфракрасного излучения.

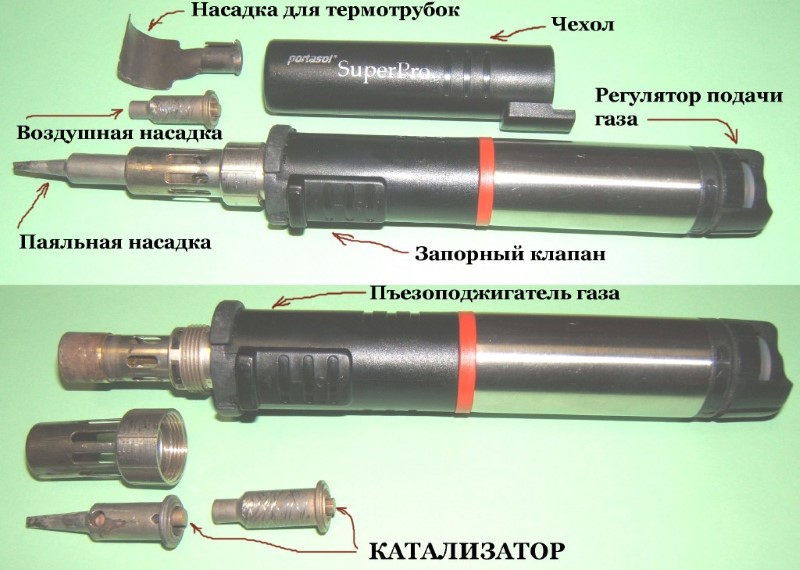

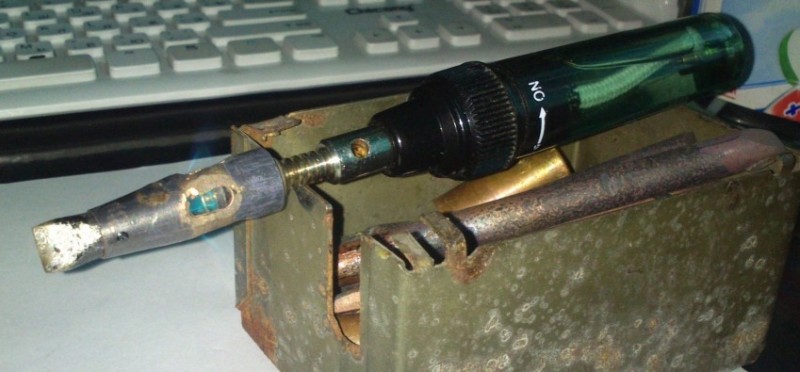

Конструкция газового паяльника

Наиболее применяемыми считаются аппараты, реализующие нагрев жала с помощью электрического тока. Небольшое количество элементов и простота конструкции, позволяет утверждать, что паяльник можно сделать своими руками.

Доработка самого паяльника несложная вовсе

Суть ее проста – изъять симистор и соединить провод паяльника с нагревателем напрямую. Лично я провод заменил (провод с вилкой пригодится), а симистор повесил за одну ногу на плате паяльника. Родной регулятор уже не используется. Крутилку использую в качестве заглушки и фиксатора платы.

Практика с этим паяльником пока не велика, но не вижу причин для отрицательного результата. Первый переделанный работает прекрасно и является моим основным. Что нужно сделать, если вы решили переделать и свой? Измерьте сопротивление нагревателя в холодном виде и после прогрева. Естественно в отключенном от сети состоянии.

• Если они примерно совпадают с моими, смело можете повторять с моими номиналами.
• Если нет, то вам придется подобрать величины для R1, R2, R3.

С паяльниками имеющими нихромовые нагреватели не экспериментировал, рекомендаций дать не могу.

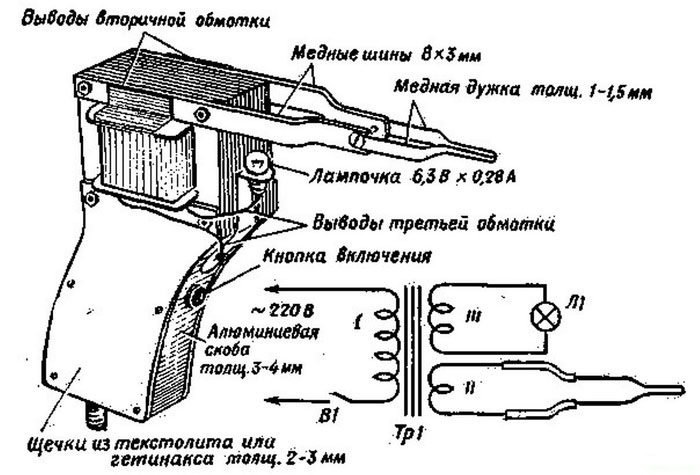

Принцип действия

В основу работы устройства положен простой физический принцип нагревания проводника при пропускании через него сильного электрического тока.

При включении устройства нажатием кнопки кнопкой замыкается входящая цепь блока питания, высокое напряжение преобразуется трансформатором в низкое напряжение на вторичной обмотке, в выходной цепи возникает ток, который быстро нагревает жало. При отпускании кнопки цепь размыкается, ток перестает течь и нагрев прекращается.

Сила тока в рабочей цепи достигает 25-50 ампер при невысоком напряжении около 2 вольт. Вторичная обмотка трансформатора должна быть намотана проводом, должна иметь сечение в несколько раз больше, чем сечение проволоки жала. То же самое касается токопроводящих шин, соединяющих концы жала с вторичной обмоткой. Это предотвратит их перегрев и непроизводительные затраты энергии на их нагревание.

Вместо трансформатора в последнее время все шире стали применяться импульсные источники питания. Они позволяют в несколько раз снизить вес и габариты блока при той же производительности.

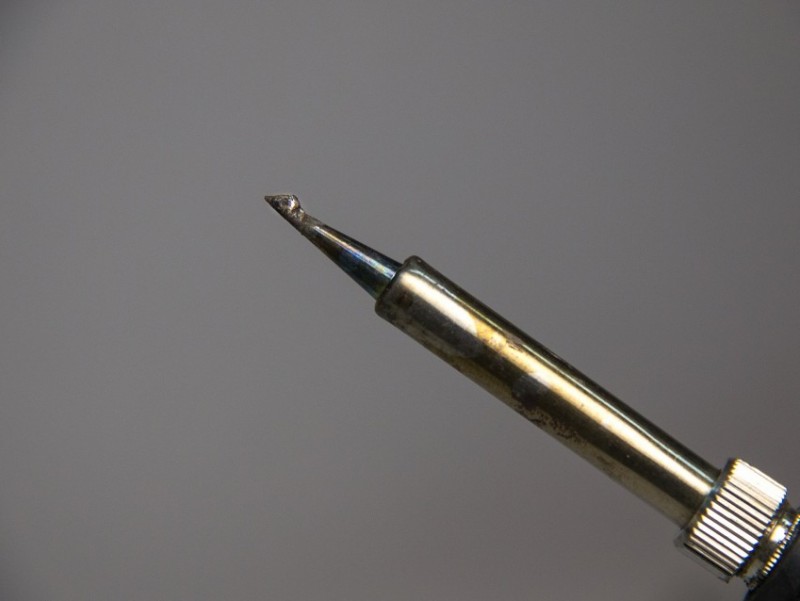

Изготовление жала паяльника

Жало — самый простой, но, тем не менее, ответственный узел паяльника.

Жало паяльника

Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.

После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.

Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Скорость нагрева

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд

Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор — Babay iz Barnaula.

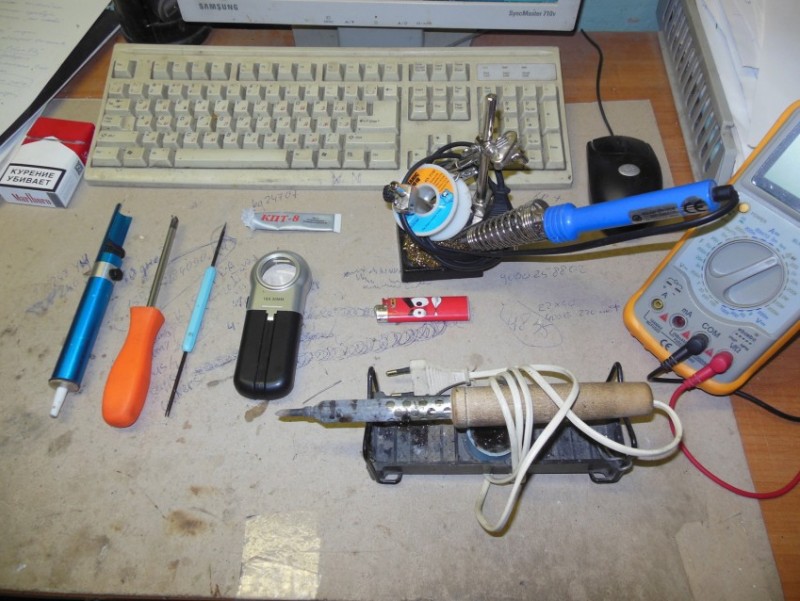

   Ремонт электроники

Принцип работы

Корректировка параметров происходит специальным механизмом. Паяльник с терморегулятором состоит из жала, корпуса, платы и набора резисторов в конструкции. Конструкция допускает производить регулировку жара при работе с различными деталями. Более дорогие образцы представляют изменяемые границы напряжения

При каждой настройке нужно подбирать соответствующее жало для контроля температуры на выходе.Начинающему радиолюбителю важно определить, с какими параметрами требуется паяльник. Профессионалы своего дела выбирают надежные модели с регулировкой температуры

Оборудование обладает хорошими показателями спаивания, действие производится соответствием необходимым критериям. Для каждого изделия применяется различная нагрузка, термостабилизация разрешает выбрать границы, необходимые для качественной пайки различных изделий.

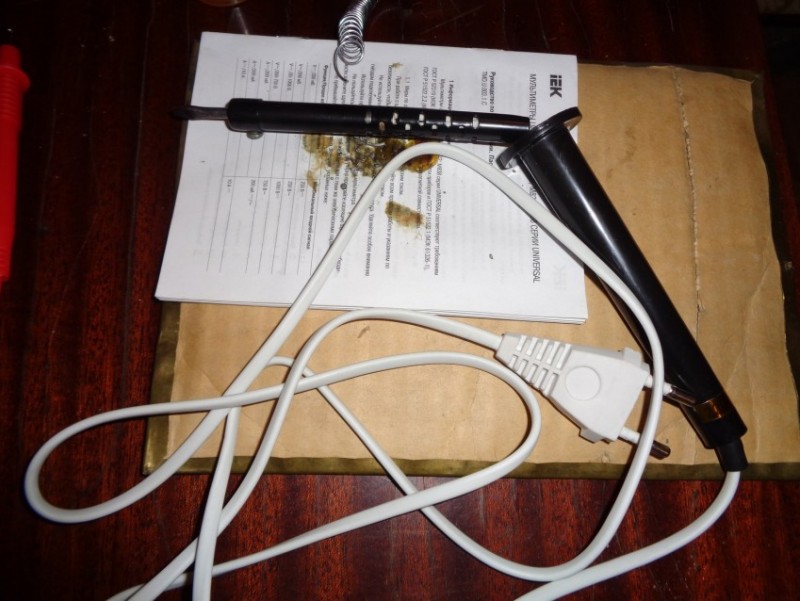

Паяльник сетевой с регулировкой температуры

Подбор температуры происходит в соответствие описанию материала и метода эксплуатации используемого оборудования.

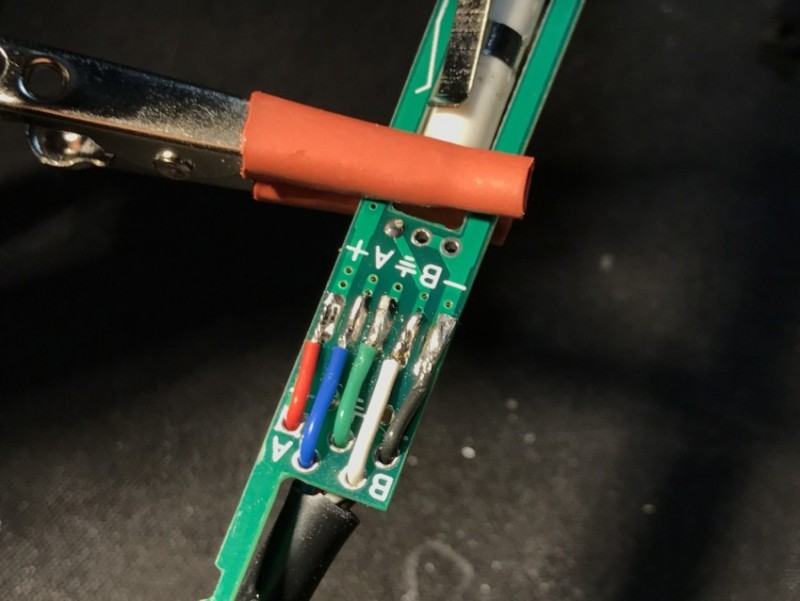

Простая пайка проводов

Первый пример это припаивание проводов.

Что потребуется

Для снятия изоляции с проводов понадобится стриппер.
С помощью него можно быстро удалить изоляцию. Бокорезы, кусачки, нож, зубы или паяльник не смогут так же легко справиться с этой задачей.

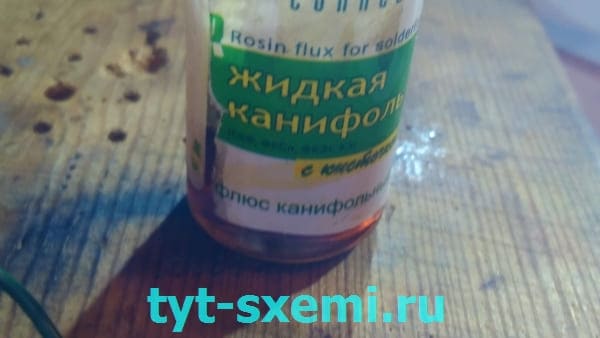

Для пайки проводов подойдет жидкая канифоль, или ФКЭТ.
Жидкая канифоль лучше всего обволакивает жилки проводов. Она дешевая, практичная и удобная.

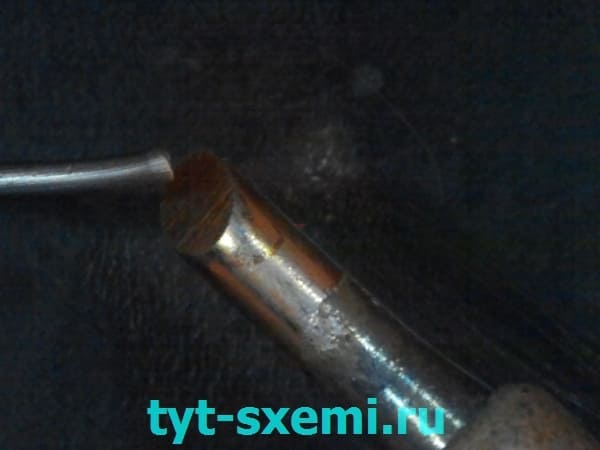

Какое жало лучше выбрать

Для проводов нужно много припоя. Мини волна практичнее всего для пайки любых проводов, чем обычный конус или плоское жало.

Пошаговый процесс

Стриппером снимаем изоляцию, скручиваем провода.
Наносим флюс на спаиваемые провода, берем припой на жало. Температура жала не больше 300 °C.
Несколькими движениями вперед и назад лудим скрученные провода. Если припой образовался в комочки, то добавляем ждем остывания место пайки, чтобы не повредить кисточку. Добавляем еще флюс и снова проводим по месту пайки паяльником. Припоя не должно быть много или мало.

Лучше всего залудить оба провода перед спаиванием вместе, однако не получится надежно их скрутить. Поэтому, легче сразу сделать скрутку и затем спаять их.

Основная проблема при ремонте наушников это стойкая изоляция проводов.

Особенности залуживания проводов

Чтобы залудить такие провода, необходимо с помощью припоя и канифоли тщательно пройтись по месту пайки.
Для пайки понадобится массивное жало, большая капля припоя и жидкая канифоль. Так же наносится флюс, но пайка немного другая. Теперь главная задача это сжечь изоляцию. Это можно сделать при помощи большой капли припоя. Продольными движениями вперед и назад проводим припой по месту пайки. Изоляция сжигается медленно. Не нужно повышать температуру выше 300 °C и использовать кислоту. Если не получается залудить, то пробуем снова, но уже вместо канифоли используем ЛТИ-120. Этот флюс поможет залудить провода не хуже паяльной кислоты.

Этапы изготовления

1. Зачистить резистор от краски острым предметом. Если счищается плохо, подключить к источнику тока для прогрева;

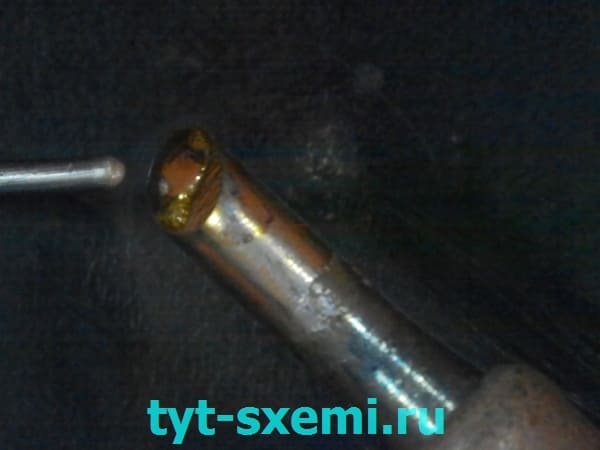

Подготовка резистора МЛТ-0,5

1. С одного конца резистора срезать вывод и просверлить отверстие, в которое вставляется отрезок медной проволоки – будущего жала паяльника. Второй вывод выпрямить и оставить, он будет служить одним токопроводом;

Важно! Жало должно входить в отверстие в керамическом корпусе, но не касаться стенок боковой металлической чашки. Для этого отверстие в чашке должно быть немного шире, чем в корпусе

Кстати, корпус с отверстиями существует только у  отечественных резисторов.

1. По поверхности этой же металлической чашки делается пропил для укладки второго токопровода;
2. Второй токопровод изготавливается из стальной проволоки, которая сгибается так, чтобы в середине образовалось незамкнутое кольцо, плотно укладываемое в сделанный пропил;

Схема мини паяльника

1. В верхней части корпуса шариковой ручки либо какого-то другого подходящего полого пластмассового стержня должна быть установлена плата из двустороннего текстолита, которой придается необходимая форма;
2. Кольцо из стальной проволоки надевается на чашечку и припаивается для обеспечения хорошего контакта. Этот минусовой токопровод еще служит в качестве скрепляющего элемента;
3. К верхней части платы из текстолита припаиваются с двух сторон токопроводы, а к нижней части – проводники, которые продеваются в пластиковую трубку (корпус ручки);
4. Перед тем, как поставить жало, внутрь надо поместить крохотный осколок слюды, чтобы медь не соприкасалась с находящейся на другом конце чашкой резистора. Жало можно периодически заменять.

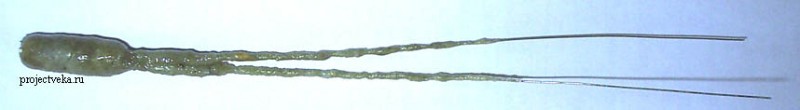

Собранный мини паяльник

Для подводящего провода хорошо взять МГТФ. Его изоляция выдерживает случайное соприкосновение с нагревательным элементом. Пайка таким инструментом, изготовленным в домашних условиях, выполняется с обыкновенным припоем и флюсом. Самодельный паяльник запитывается от БП. Надо получить на выходе 7-10 В, в зависимости от сопротивления резистора. Неплохо использовать БП, где можно регулировать напряжение.

Готовый паяльник со шнуром

Устройство на основе резистора

Этот вариант требует предварительного расчёта, а также нужно иметь представление, какие детали и элементы вы планируете паять.  Если вы используете маломощный паяльник из подручных средств, то возможно детали пайки не смогут полноценно разогреться. В то же время сильный самодельный паяльник, наоборот, может повредить хрупкие участки места проведения пайки.  Как правило, чтобы понять, как сделать самодельный паяльник, нужно помнить, что такой инструмент навряд ли подойдёт для промышленных целей и для серийной работы.  Инструмент будет эффективный для небольшого ремонта, а также в том случае, если вы будете использовать прибор от случая к случаю. В любом случае, результат работы зависит от того, как вы подготовите детали к соединению, но таким образом, чтобы итог сварки позволил в дальнейшем безопасно и эффективно использовать оборудование по прямому предназначению.

Для работы вам потребуется приготовить следующие детали и узлы:

• Резистор, выбираем подходящий по мощности.
• Два отрезка небольшой длины медной проволоки.
• Деревянный брусок или другой изоляционный материал.

Мини паяльник на основе резистора

Сложность решения вопроса как сделать мини паяльник, это правильный выбор резисторов. Специалисты утверждают, что обилие современных китайских резисторов не в полной мере отвечает качеству и надёжности, да и безопасность остаётся низкой в процессе эксплуатации. Лучшим вариантом выбора резисторов станут советские модели и образцы. Деревянный брусок необходим для ручки паяльника, а медные провода должны быть хорошо заизолированными.

Если мы возьмём резистор с сопротивлением 51 Ом, то готовый минипаяльник будет работать от сети в 24 Вольт.  Если вы хотите работать в другой плоскости сети, то необходимо подбирать резисторы, отвечающие данным критериям.  Первым делом, создавая мини паяльник своими руками советы и рекомендации по медным проводам резистора требуют зачистить основу корпуса от краски.  На одном конце зачищенного провода нашего резистора изготавливаем технологическую петлю, надеваем петлю на рабочий край резистора. С другой части конца резистора припаиваем конец.  Из провода отмеряем небольшой отрезок, делаем закрутку, чтобы потом можно было прикрутить к деревянному брусочку.

В конструкционном строении жало не должно выступать более чем на 1 см, а концевые детали резистора – не более 2,0-2,5 см.  Практически наш резистор готов, необходимо проверить прибор путём тестирования, и только после этого приступать к работе.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт

Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

1. Нагревательным элементом выступает вторичная обмотка.
2. Конструктивные особенности обеспечивают быстрый нагрев жала.
3. Низкий показатель потребительской мощности.
4. Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

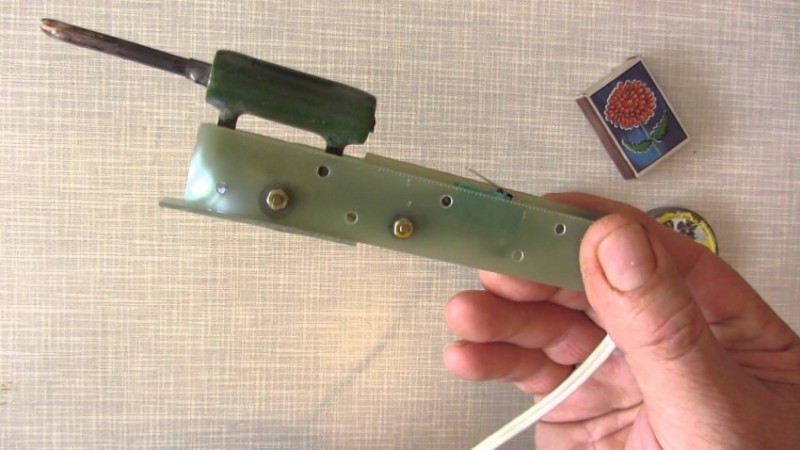

Инструкция №1: Паяльник с резистором на рукоятке

Самый простой способ изготовления паяльника в бытовых условиях – с применением резистора. Собранный прибор будет предназначен для работы при напряжении в диапазоне 6-24 Вольт. Для сборки такого электрического инструмента подготовьте следующие приспособления и материалы:

• ПЭВ-резистор с ножками-выводами мощностью не более 7 Ватт и сопротивлением 20 Ом;
• пластина из текстолита;
• одно пружинное кольцо;
• провода питания;
• винты с шайбами;
• два прутка меди с различным сечением.

Сборка электрического паяльника с резистором не потребует больших затрат времени. Так, сначала в торцевой грани толстого прутка из меди просверлите отверстие с мелкой резьбой под винт. В нескольких сантиметрах от противоположного торца по всему диаметру прутка вырежьте канавку и вставьте в нее пружинное кольцо – оно будет выполнять роль фиксатора.

Затем просверлите во второй торцевой грани толстого прутка отверстие под тонкий прутик и вставьте последний в полученную выемку – так вы получите стержень будущего паяльника. Далее установите стержень в резистор и зафиксируйте конструкцию винтиком с шайбой в заранее выполненном отверстии.

Паяльник из проволочного резистора

Вырежьте из текстолитовой пластины рукоятку для паяльника с посадками под резистор и провода. Винтиками закрепите ножки-выводы резистора на пластине, а затее подключите к ним провода питания.

Теперь осталось только скрутить самодельный электрический паяльник и проверить его на практике.

Инструменты и материалы

Необходимые запчасти:

• Главный элемент — трансформатор, резистор, зажигалка и другое, на чем будет работать прибор.
• Жало — провод из меди с сечением 2,5 мм и более.
• Стекловолоконная (асбестовая) материя — изоляционное средство. Она есть в электрических аппаратах, в обычных лампах. Можно применить также силикатный клей совместно с тальком.
• Нихромовая нить. Ее можно взять из утюга, фена и других домашних нагревательных устройств.
• Корпус нагревателя — тонкая труба, выполненная из тугоплавкого металла.
• Рукоятка: служит любой готовый держатель, например, из дерева или термостойкого пластика. Подойдут куски текстолита.

Жало в виде отвертки является универсальным

7. Изготовление выводов нагревателя

Непосредственное соединение концов высокоомной проволоки и электрического шнура, подводящего питающее напряжение к нагревателю, не является хорошим техническим решением. Если это сделать возле нагревателя, то место соединения будет подвергаться воздействию высокой температуры и быстро разрушится. Если это сделать внутри ручки, где попрохладнее, то такое соединение, хотя и дольше прослужит, но тоже разрушится. Да к тому же ещё концы высокоомной проволоки будут выделять ненужное тепло на всём протяжении от нагревателя до ручки. Разумный выход — использование промежуточного звена из металла, хорошо переносящего высокую температуру и, при этом, имеющего невысокое удельное сопротивление. На эту роль вполне годится сталь.

Для изготовления выводов нагревателя я использовал в своём паяльнике два отрезка стальной проволоки. Учитывая высокую температуру, паять здесь не имеет смысла. Соединение выполнено посредством накручивания одной проволоки на другую. Но простое скручивание ненадёжно. Для увеличения надёжности соединения обжаты жестяными трубочками, которые изготовлены точно так же, как и основание нагревателя — сворачиванием жестяного прямоугольника на оправке. Но здесь лучше, чтобы края жестяной полоски смыкались с некоторым нахлёстом. В качестве оправки можно использовать иголку подходящей толщины. При правильно подобранном диаметре готовая трубочка надевается на место соединения с некоторым трением. Далее каждая надетая трубочка сжимается пассатижами, слегка расплющивается, что в итоге обеспечивает высокую прочность соединения.

Следующий шаг — изоляция полученных выводов. Для этого использованы те же материалы — асбест и силикатный клей. На этом этапе необходимо исключить всякую возможность замыкания выводов нагревателя. Особенно это касается мест соединения, обжатых жестяными трубочками, так как эти места значительно толще. Стальные выводы нагревателя покрыты изолирующим композитом до того места, где они соединяются с медными жилами электрического шнура внутри ручки.

Далее готовый нагреватель был тщательно просушен. Сушить нагреватель паяльника можно, просто положив его куда-нибудь и забыв надолго о его существовании, или подав небольшое напряжение на его выводы для ускорения сушки. Во втором случае следует помнить о том, что слишком высокое напряжение может вызвать рост температуры до такого значения, при котором начнётся кипение силикатного клея. Пока клей не просохнет полностью, нельзя доводить температуру до точки кипения, иначе это приведёт к различным вспучиваниям и деформации изделия, что в итоге может испортить всю работу. Неровности на поверхности высушенного нагревателя можно устранить при помощи напильника и наждачной бумаги, приведя форму изделия к цилиндрической.

Измеряя сопротивление между основанием нагревателя и его выводами, можно в какой-то степени судить о завершении сушки. В моём случае это сопротивление после тщательной просушки нагревателя составляло 20-30 кОм. К этому времени опасности вскипания клея уже не было. После прогрева паяльника в рабочем режиме это сопротивление увеличилось до нескольких мегаом.
