Как паять медные трубы своими руками

Техника безопасности при пайке труб из меди

Никогда не нужно игнорировать технику безопасности, когда человек интересуется, как паяют профессионалы медные изделия. Прежде всего, необходимо запомнить, что любая конструкция из меди очень сильно нагревается, когда на нее воздействует пламя горелки. Поэтому брать незащищенными руками деталь ни в коем случае нельзя. Для перемещения коротких элементов можно использовать клещи. Рекомендуется надеть рукавицы.

Необходимо не допускать попадания на кожу флюса. Если все же возникла такая ситуация, тогда агрессивный состав смывается мыльной водой.

Работы нужно выполнять в плотной одежде. Рекомендуется надеть вещи из хлопка. Одежду из синтетических тканей во время пайки использовать нельзя, потому что волокна искусственного происхождения легко плавятся.

Процесс соединения деталей нужно выполнять при хорошей вентиляции, так как во время пайки нередко флюс загорается. Поэтому в воздухе появляются опасные пары.

После завершения монтажных работ система обязательно промывается водой. Она должна быть горячей и чистой. Это позволяет избавиться от излишков расходников внутри трубопровода.

Процесс спайки меди

Порядок действий зависит от выбранного способа сварки.

Низкотемпературная пайка

При использовании этого способа выполняют такие действия:

  1. Направляют пламя горелки на место соединения. Контактное пятно должно непрерывно перемещаться, что обеспечит равномерный прогрев.
  2. Подают припой в монтажный зазор. При достаточном нагреве мягкий материал начинает расплавляться.
  3. Отводят горелку, позволяя присадке распределиться по технологическому зазору. Если припой еще не расплавился, продолжают термическое воздействие. Разогревать присадочный материал отдельно не нужно: он должен плавиться под воздействием тепла, отдаваемого медью.
  4. Охлаждают место соединения естественным способом. До полного остывания припоя трогать спаянные детали нельзя.

В некоторых случаях горелку с пламенем заменяют электрическим паяльником. Порядок выполнения действий будет тем же, однако работы займут больше времени.

Использование горелки

Для соединения труб этим методом выполняют следующие действия:

  • устанавливают элементы трубопровода в правильном положении;
  • прогревают место стыковки;
  • подают твердый присадочный материал к обрабатываемой области, размягчают его газовой горелкой;
  • осматривают место соединения, оценивая правильность наложения присадки на основание (в процессе контроля трубу проворачивают, осматривая шов по всей протяженности).

Специалисты советуют вести горелку вдоль шва быстро и равномерно. Время воздействия должно быть минимальным, горящий в приборе газ — давать синее пламя. О достижении необходимой температуры свидетельствует изменение цвета меди на темно-красный.

Способы паяния деталей из меди

Для соединения медных труб используется всего два способа пайки. Каждый из них используется в соответствии со спецификацией детали и характеристики. Пайка медных труб своими руками подразделяется:

  • При высоком температурном режиме, по-другому именуется «твердой». Показатель температуры при данном режиме доходит до 900 °. Тугоплавкий припой позволяет производить шов с показателями высокой прочности, данный способ используется при изготовлении трубопроводов, подверженных высоким нагрузкам.
  • Процесс пайки мягким припоем производится при температурах, начинающихся от 130 °, используется в бытовом применении при работе с трубами диаметром до 1 см. Технология подразумевает соединение путем стыковки, предварительной обработки флюс пастой.

Во время работ важно не забывать, что мощность пламени, выдаваемой горелкой может достигать 1000 градусов. Поэтому обработку стыков необходимо проводить не более 20 секунд

При нагреве мягкий припой начинает плавиться и заполнять соединение.

Особенности высокотемпературных соединений

При высокотемпературном способе пайки происходит обжиг металла на 700 °C и выше, что способствует размягчению металла. Для пайки используется газопламенное оборудование, способное расплавлять твердые припои. Припой состоит их медно — фосфорного состава, выпускается формой прутьев. Процессом пайки медных труб не подразумевается применение флюса, соблюдая последовательность действий, возможно грамотно заполнить стык.

Высокотемпературное соединение медных труб

Процесс начинает действие, когда плавится пруток припоя, этапы работы:

  • после сборки прогревается стыковочный шов;
  • к месту стыка подается твердотельный припой, размягчение которого производится газовой горелкой;
  • когда визуально подтверждено, что происходит наложение припоя на металл, трубу необходимо провернуть, проконтролировать стыковку по всему периметру.

https://youtube.com/watch?v=N9QwpYEQpUw

Основными достоинствами данного способа является высокая прочность стыка медных труб, если необходимо, представляется возможность изменить диаметр соединения меньшей стороной. Высокие температуры при эксплуатации не могут разрушить шов. Пайка твердым припоем требует определенных навыков, в процессе работы возможен перегрев, что приводит к разрушению металла.

Низкотемпературная пайка

Каждый процесс требует ответственного подхода к выполнению работ. Для нагрева используется пропановая или бензиновая горелка при использовании мягкого припоя стыковкой медных труб

Важно знать, что горелка с пьезоподжигом значительно сократит время работы, приобретение дорогих моделей без этой функции не целесообразно

Технологический процесс

В процессе важно использовать качественные аксессуары, флюс паста играет не последнюю роль в соединении. Равномерное покрытие деталей медных труб достигается использованием мягкой кисточки, после нанесения излишки удаляются тряпкой

Температура горелки может достигать 900 градусов, при пайке важно не передержать изделие, иначе произойдет перегрев.

Техника безопасности при спаивании труб из меди

Медные трубы используются как проводники жидкостей с хорошими антикоррозийными свойствами. Установка медных труб не может быть выполнена для обеспечения питьевой водопроводной водой. Медь контактирует с хлором, добавляющимся для очистки воды, может образовывать вредные для организма человека вещества. Для артезианских источников, скважин не существует опасности в использовании.

Пайка меди в перчатках

Важно пользоваться качественным инструментом, производить работы в перчатках и следить за состоянием оборудования. Теплопроводность металла достаточно высока, при нагреве одного из узлов и несоблюдении техники безопасности, возможно получить ожоги

Качественный шов возможно получить при отсутствии внешних факторов в виде нагрузок до полного остывания стыка.

Как и чем паять медь

Существует всего два способа соединения труб из меди:

  • Пайка в высоком температурном режиме, или «твердая», когда при производстве работ достигается значение от 600 до 900 градусов. Припой в данном случае используется тугоплавкий, а шов получается с высокими прочностными характеристиками. Этот метод используют для создания трубопроводов, предназначенных к работе с большими нагрузками.
  • Пайка при низких температурах, до 450 градусов, — применяется обычно для бытовых нужд. Она носит название «мягкая», так как в процессе используют легкоплавкий припой для пайки медных труб.

Получить прочную и надежную спайку невозможно без использования следующих инструментов, расходных материалов и приспособлений:

  • труборез необходим для того, чтобы срезы заготовок были ровными и строго перпендикулярными основной оси;
  • фаскосниматель нужен для очистки обрезанных краев от заусениц; приспособления бывают круглые и в форме карандаша; круглые удобнее, но применимы для труб с диаметром не более 36 мм;
  • оборудование для пайки – главный инструмент, в качестве которого используется электрический паяльник или компактная газовая горелка, работающая на пропане;
  • расширитель – приспособление, при помощи которого подготавливают края труб к стыковке; глубина обработки определяется по диаметру заготовки;
  • припой предназначен свой для каждого режима; для высокотемпературной спайки используют медную проволоку, содержащую фосфор, низкотемпературная пайка медных труб выполняется проволокой из олова или с использованием свинца;
  • флюс может применяться в твердом или жидком виде, щелочной или кислотный, в зависимости от условий выполнения работ; он помогает снять со стыкуемых частей оксидный пласт, что способствует более качественному соединению металла и припоя; иногда специальную пасту для пайки медных труб заменяют канифолью.

С целью более удобной регулировки температурного режима в зоне производства спаечных работ применяют промышленный фен. Использованием различных насадок можно наиболее точно направлять горячий воздух в нужное место. Этот инструмент необходим, чтобы создать лучшие условия для эффективной пайки с легкоплавким припоем предварительным разогревом места стыковки. Также в работе обязательно понадобятся наждачная бумага с мелкой посыпкой, металлический ершик, ветошь, щетки, кисточки.

Пайка медных труб. Виды припоя

Медь благодаря своей слабой подверженности коррозии прекрасно поддается пайке. При этом нет необходимости применять тяжелую артиллерию средств для подготовки соединяемой поверхности. Лучше всего контактируют в процессе пайки с медью серебро, олово и другие металлы и сплавы.

Электрический аппарат для пайки медных труб REMS

Для медных трубопроводов применяют капиллярную пайку, основанную на явлении капиллярности, т.е. возможности движения жидкости по узким каналам за счет адгезии даже в направлении, противоположном воздействию силы тяжести. Благодаря этому свойству припой может равномерно заполнять зазоры, не зависимо от положения труб.

Поведение припоя в процессе пайки

При этом пайка может проводиться с применением как легкоплавких припоев, так и средне- и высокоплавких. При помощи первых осуществляют низкотемпературную пайку, вторые и третьи необходимы для высокотемпературной пайки. Выбор припоя зависит от условий эксплуатации готового трубопровода.

Припой для пайки медных труб

К легкоплавким, их еще называют мягкими, припоям относится олово, а также славы, в которых оно является основным компонентом: оловянно-серебряные, оловянно-медные, оловянно-медно-серебряные. К этому типу относятся и припои на основе свинца. Но он токсичен, поэтому применение припоев с этим металлом не допустимо при монтаже водопровода для питьевой воды. Несмотря на то, что мягкие припои не особо прочные, при капиллярной пайке даже с применением низкотемпературных припоев возможно получение высокопрочных сантехнических труб. Легкоплавкие припои применяют для соединения медных труб, диаметр которых составляет 6 -180 мм. Их предпочитают по той простой причине, что они работают при низких температурах. В то время как при высоких температурах медь может потерять твердость.

Среднеплавкие и высокоплавкие припои объединяют под названием «твердые припои». Для высокотемпературной пайки медных труб используют припои на основе меди и серебра, а также некоторых других металлов. Они позволяют получить прочный и устойчивый к воздействию высоких температур и давления шов.

Медно-фосфорный припой L-CuP6

Наиболее популярные среди них:

  • серебряные;
  • медно-фосфорные;
  • медно-серебряно-цинковые.

Два последних не требуют применения флюса.

Флюс для пайки меди, алюминия и других металлов

Основное преимущество твердых припоев связано с прочностью и высокой температурной устойчивостью полученных швов. Высокотемпературной пайкой осуществляют соединение медных труб диаметром 6-159 мм, в водоснабжении диаметр труб, соединяемых такой пайкой, не должен быть меньше 28 мм.

На практике среди мягких припоев наиболее популярный оловянно-медный, среди твердых для соединения медных труб чаще применяют медно-фосфорные припои. Точная рецептура их изготовления и процентное содержание компонентов колеблется у разных производителей.

Видео — Пайка медных труб

Электрический аппарат для пайки медных труб REMS

Флюс для пайки меди, алюминия и других металлов

Твёрдый припой для пайки медных труб

Спаяные медные трубы

Припой для пайки труб из меди

Пайка медных труб

Поведение припоя в процессе пайки

Припой для пайки медных труб

Процесс пайки

Он заключается в выполнении последовательных операций:

  1. труба нарезается на отрезки необходимых размеров, которые для удобства маркируются – подача или обратка;
  2. с края снимается фаска;
  3. зачищаются края на 2 см: внешние на трубе, а также внутренние в раструбе;
  4. полосой по зачищенным поверхностям (внешней и внутренней) наносится флюс;
  5. соединение собирается: труба вставляется в раструб;
  6. излишки флюса снимаются бумажной салфеткой, но не полностью – оставляется кромка 1–2 мм;
  7. зажигается горелка, пламя подносится к месту соединения;
  8. поверхность нагревается 10–15 секунд до определенной температуры – флюс должен приобрести оловянный цвет;
  9. припой кладется сверху соединения, при нагревании он будет втянут в стык, растечется по шву, заполняя его.

Если стык соединения не был очищен от щетины или пыли,ив результате протекает паянный шов медной трубы водопровода, то восстановить герметичность можно одним из двух методов:

С использованием паяльника

  • поверхность зачищается, обрабатывается ортофосфорной кислотой, нагревается паяльником, наносится олово;
  • с применением горелки: на зачищенную поверхность наносится флюс, нагревается, кладется припой, расплавляется.

Как правильно паять медь газовой горелкой

Запаять медную трубку можно следующим образом:

  1. Зачистить место пайки мелким надфилем, шкуркой или металлической щеткой.
  2. Размельчить канифоль и посыпать место пайки.
  3. Нагреть трубку над газовым пламенем до тех пор, пока канифоль расплавится.
  4. Положить припой ПОС-30 или 40 и расплавить его паяльником, распределяя по поверхности.

В быту с обработкой меди сталкиваются не только тогда, когда надо паять медные трубы отопления или водопровода, но и в авторемонте, если на автомобильном радиаторе появилась трещина или течь. В этом случае делается пайка медного радиатора своими руками. Вместо газовой горелки автолюбители используют мощный электропаяльник для медных труб на 250 Вт. Для зачистки меди применяют шлиф шкурку или металлическую щетку, а для пайки олово,в качестве паяльной кислоты применяют канифоль или ортофосфорную.

Пайка паяльником в домашних условиях

Паять медь паяльником проще, чем с использованием горелки. Процедура выглядит следующим образом:

  1. Поверхность радиатора зачищается мелкозернистой шкуркой или щеткой.
  2. На края поврежденного участка равномерно наносится несколько капель кислоты.
  3. Трещина нагревается электропаяльником, подносится припой. Расплавившись, олово заливает пробоину.

Самостоятельная пайка медных труб отопления или водоснабжения, устранение трещин на радиаторах – несложный по технологии процесс, осуществимый в домашних условиях при наличии небольшого набора инструментов.

https://youtube.com/watch?v=N9QwpYEQpUw

ПОСМОТРЕТЬ ВИДЕО

Паять медь домашних условиях — это под силу каждому мужчине.

Иные варианты пайки: работа с медными трубами и различными металлами

Пайка медных труб требует некоторого опыта подобной работы. Поэтому, если домашний мастер впервые берётся за подобную работу, стоит предварительно потренироваться, чтобы не переделывать несколько раз уже готовую магистраль водоснабжения или отопления. Пайку медных трубок можно производить как твёрдым припоем (при помощи газовой горелки), так и мягкими сплавами. Во втором случае для медных труб уместно использовать молоточный паяльник большой мощности.

ФОТО: m-chel.ruАккуратная и качественная пайка – залог долговечности соединения

Нюансы пайки медных труб: как всё сделать правильно

В качестве флюса для пайки медных труб лучше всего использовать канифоль. Она наносится ровным слоем на внешние поверхности трубы, после чего на неё насаживается фитинг. С обратной его стороны насаживается вторая часть магистрали. Далее фитинг разогревается при помощи газовой горелки и по швам «укладывается» припой. Под воздействием высокой температуры он плавится, заполняя шов и создавая качественное герметичное соединение.

ФОТО: poliasmet.ruИногда приходится обходиться без фитингов

Пайка медных труб своими руками не слишком сложна, однако эта работа требует внимательности и аккуратности. Конечно, на словах не всё можно объяснить доходчиво, поэтому предлагаем вниманию Уважаемого читателя видео, как паять медь газовой горелкой, из которого всё станет более понятно.

Watch this video on YouTube

Разобравшись с вопросом, как спаять медные трубки в домашних условиях, можно переходить к следующей проблеме, а именно к пайке неидентичных металлов (медь с алюминием, железом или нержавеющей сталью).

Как спаять медный провод с алюминиевым

Пайка алюминия с медью – довольно сложный процесс. Нужно отметить, что для алюминия вряд ли подойдёт тот же припой, что и для меди, как и наоборот. Намного проще совместить эти металлы, используя стальную муфту. Хотя на сегодняшний день производитель и предлагает специальные припои и флюсы для подобных целей, стоимость их значительна, что приводит к нерентабельности подобных работ.

ФОТО: kak-eto-sdelat.infoСпаивать медь и алюминий достаточно сложно

Вся проблема заключается в конфликтности меди и алюминия. У них разная тугоплавкость, плотность. К тому же алюминий при взаимодействии с медью начинает сильно окисляться. Особенно этот процесс ускоряется при прохождении через соединение электрического тока. Поэтому при необходимости соединения медного и алюминиевого провода лучше всего использовать самозажимные клеммники «WAGO», внутри которых находится контактная паста «Алю Плюс». Именно она снимает окисел с алюминия, предотвращает его последующее появление и способствует нормальному контакту с медными жилами.

Разобравшись, как спаять медь с алюминием, можно переходить к более твёрдым металлам.

ФОТО: mastergrad.comИногда без подобного соединения не обойтись

Как спаять медь и нержавеющую сталь

При пайке меди с нержавеющей сталью большую роль играет даже не сам материал припоя, а используемый инструмент, хотя и от расходников многое зависит. Наиболее приемлемые материалы в данном случае это:

  • медно-фосфорный припой;
  • оловянно-серебрянный (Castolin 157);
  • радиотехнический.

Некоторые мастера утверждают, что при правильном подходе к работе, подойдёт даже самый обычный припой на основе олова и свинца. Главное – это обязательное использование флюса (бура, паяльная кислота), основательный прогрев и лишь после этого пайка (нанесение припоя).

ФОТО: cusi3.ruСложная пайка меди и нержавеющей стали

Подобные соединения встречаются редко, а потому специализированные припои для подобных целей имеют довольно высокую стоимость.

Пайка меди с железом – возможно ли это

Подобный вариант возможен, но при соблюдении некоторых условий. К примеру, в качестве нагревателя простая пропановая горелка уже не подойдёт. Необходимо использовать пропан с кислородом. В качестве флюса нужно использовать буру, а вот припоем выступит латунь. Только в этом случае можно надеяться на нормальный результат. Купить припой для пайки меди с железом или нержавейкой несложно. Главное – это понять, будут ли оправданны излишние затраты.

ФОТО: svarkavol.ruСпайка медной и железной трубки также возможна

А сейчас предлагаем посмотреть на то, насколько аккуратно домашние мастера могут выполнять работу по спайке труб магистралей различного назначения.

1 из 5

ФОТО: market.sakh.com
ФОТО: market.sakh.com
ФОТО: solarschool.dk
ФОТО: laketravisplumber.com
ФОТО: reicheltplumbing.com

Что такое пайка, и зачем она

Все очень просто: пайка медных изделий нужна там, где они применяются – в водопроводных системах и системах охлаждения воздуха – современных кондиционерах. Ее применяют для монтажа или ремонтных работ медных деталей и заготовок.

Скрывать не будем, стоимость медных изделий не самая низкая, но все затраты полностью окупаются. Из них можно соорудить и отопительную систему, и водопроводную, и охлаждающую: все, где нужны крепкие трубы.

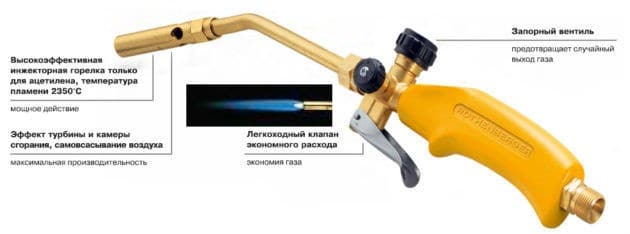

Устройство газовой горелки.

Вещи из меди, конечно, можно варить. Но самым оптимальным методом их соединения давно является пайка. Суть процесса простая, как хозяйственное мыло: заготовки скрепляются за счет специального расплавленного наполнителя, который называется припоем.

Плавят припой посредством высокой температуры. После того, как стык заполняется припоем, он начинает быстро остывать, формируя тем самым крепкое соединение с герметичными свойствами.

Еще одним значительным преимуществом данного способа соединения является возможность несложного разъединения деталей, если таковое понадобится по каким-либо причинам. Чтобы сделать это, нужно всего лишь снова нагреть припой до температуры плавления.

Припои для пайки в домашних условиях

Такое название используется для обозначения припоев с высоким уровнем тугоплавкости. Внешне они имеют вид длинных стержней с произвольным профилем, что очень удобно в том случае, когда металл разогревают непосредственно в области пайки до температуры +900 градусов.

Что касается т.н. «мягких» припоев, то с их помощью проводится низкотемпературная обработка медных изделий в домашних условиях. Чаще всего они выглядят, как очень тонкие проволочки, изготовленные на основании олова, свинца, цинка и их сплавов. Такая форма припоя очень удобна при решении вопроса, как спаять медные трубки в домашних условиях.

Что необходимо для пайки труб из меди

Пайка медных труб, своими руками выполнить которую совсем несложно, не требует дорогостоящего оборудования и каких-то особых материалов. Для того чтобы правильно ее осуществить, вам понадобятся следующие приспособления.

Горелка, за счет которой станет выполняться нагрев припоя и участка труб, где будет выполняться их соединение. В такую горелку подается, как правило, газ пропан, давление которого регулируется при помощи сварочного редуктора.
Специальное приспособление для резки медных труб. Так как изделия из этого металла являются очень мягкими, резать их следует достаточно нежно, чтобы не помять стенки. На современном рынке предлагаются труборезы различных моделей, отличающиеся и своей функциональностью, и техническими возможностями

Конструкция отдельных моделей таких приспособлений, что важно, позволяет использовать их даже для работы в труднодоступных местах.
Труборасширитель — это устройство, позволяющее расширить диаметр медной трубы, что необходимо для того, чтобы более качественно выполнить пайку. В различных системах, монтируемых из медных труб, используются элементы одного сечения, и для того, чтобы качественно соединить их, необходимо незначительно увеличить диаметр одного из соединяемых элементов. Именно такую задачу и решает такое приспособление как труборасширитель

Именно такую задачу и решает такое приспособление как труборасширитель.

Набор для развальцовки медных труб

Приспособление для снятия фасок с торцов медных труб. После обрезки на торцах деталей остаются заусеницы, которые могут помешать получить качественное и надежное соединение. Чтобы удалить их и придать торцам труб требуемую конфигурацию, перед пайкой как раз и используется фаскосниматель. На современном рынке предлагаются приспособления для снятия фасок двух основных типов: помещенные в круглый корпус и изготовленные в виде карандаша. Более удобными в эксплуатации, но и более дорогими являются круглые устройства, которыми можно обрабатывать мягкие медные трубы диаметром не более 36 мм.
Чтобы правильно подготовить медные трубы к пайке, необходимо удалить с их поверхности все загрязнения и окислы. Для этих целей используются ершики и щетки, щетина которых изготовлена из стальной проволоки.
Обычно выполняется пайка медных труб твердым припоем, который может быть высоко- и низкотемпературным. Высокотемпературный припой — это медная проволока, содержащая в своем составе около 6% фосфора. Плавится такая проволока при температуре 700 градусов, в то время как для низкотемпературного его вида (проволока из олова) достаточно и 350 градусов.
Технология пайки медных труб предполагает использование специальных флюсов и паст, которые выполняют защитную функцию. Такие флюсы не только защищают формируемый шов от образования в нем воздушных пузырьков, но и значительно улучшают сцепление припоя с материалом труб.

Кроме флюса, припоя и других основных элементов, для выполнения пайки труб из меди понадобятся и дополнительные инструменты, найти которые можно в каждой мастерской или гараже. Чтобы паять или варить изделия из меди, дополнительно приготовьте:

  • обычный маркер;
  • рулетку;
  • строительный уровень;
  • небольшую кисточку с жесткой щетиной;
  • молоток.

Перед началом работ важно также решить, как паять медные трубы. Основных вариантов может быть два: пайка меди твердым припоем (используется реже) и применение припоя мягкого типа. При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя

Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров. Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае

При решении этого вопроса важно исходить из того, что существуют требования по использованию того или иного типа припоя. Так, припои твердого типа используются для пайки элементов холодильных агрегатов и кондиционеров

Во всех остальных случаях (системы водоснабжения, отопления и др.) можно использовать оловянную проволоку. Но какая бы технология не была выбрана, следует помнить, что флюс необходим в любом случае.

Ершики для зачистки внутренней поверхности медной трубы перед пайкой

Полезные советы

В домашних условиях нельзя проводить работу по омеднению алюминия. Контакт с кислотами и сопутствующая химическая реакция требует специально оборудованной мастерской с вентиляционным оборудованием или свободным притоком свежего воздуха

Важно понимать, что разные по своим свойствам материалы при правильной подготовке можно паять и без создания контактных площадок. Метод гальванизации скорее актуален для промышленного производства

При работе с трубами, которые затем будут эксплуатироваться под давлением, важно тщательно рассчитывать требуемую прочность соединения. Именно исходя из этого подбираются припои и флюсы

При использовании горелки вместо паяльника нужно исключить возможное воспламенение посторонних предметов. Все работы выполняются в мастерской.

В следующем видео рассказывается о том, как спаять медь с алюминием.
