Пайка проводов паяльником в домашних условиях

Меры предосторожности во время пайки

При пайке, особенно при помощи тигля, нужно работать очень аккуратно, чтобы не получить ожог расплавленным припоем. Пары свинца ядовиты, поэтому при больших объемах работы нужно пользоваться респиратором.

Чего категорические нельзя делать!

Недопустимо для пайки проводов использовать кислотосодержащие активные флюсы, поскольку они требуют полного удаления после окончания работы. Остатки флюса агрессивно воздействуют на материал проводников и в самом скором времени провода будут окислены вплоть до полного разрушения. Особенно разрушительны для меди хлористый цинк или паяльная кислота.

В данной статье рассмотрю соединение медных проводов в распределительной коробке при электромонтаже посредством пайки.

Несмотря, что я перешёл на разъемы Ваго, которые существенно ускоряют монтаж электропроводки, всё же считаю, что соединение проводов пайкой лучше. Сейчас на меня набросятся приверженцы сварки. Но я спорить не буду, скажу только, что мне так удобнее, а электрические и механические свойства такого соединения ничуть не хуже сварки.

Итак, публикую несколько фото, иллюстрирующих пайку проводов в распределительной коробке. Постараюсь раскрыть все свои секреты такого электромонтажа. Надеюсь, мой опыт пригодится моим читателям. В основном, с этой целью я и пишу статьи на СамЭлектрике.

Какие металлы прочнее всего между собой паяются

В отличие от сварки, в пайке основным показателем качества готового изделия является не марка стали или металла, а выбор припоя, а также технологии формирования самого шва пайки. Так что тут вопрос скорее про то, на какой металл какой припой липнет лучше всего. Конечно, чем ближе по составу и плотности припой и металл, тем лучше будет адгезия. В итоге все сводится к выбору правильного припоя для каждого случая в отдельности.

А еще нужно следить, чтобы при соединении двух металлов не образовывалось электропары. Иначе соединение будет ржаветь и разрушаться от малейшей влаги. Так что тут будет уместна таблица совместимости при соединении цветных металлов между собой.

Буква «А» в таблице совместимости означает «ограниченно допустимый в атмосферных условиях».

Приведу еще несколько простых советов:

1. Выбирайте более тугоплавкие припои.
2. Тщательно зачищайте стыки скрепляемых деталей. Обрабатывайте наждачной бумагой не только сам шов, но и 0,5 — 2 см около стыка по поверхности металла.
3. Залуживайте и запаивайте внахлест. Таким образом, вы увеличиваете общую площадь скрепления двух или нескольких деталей.

Паяльник и припой

Для пайки медных проводов традиционно используются паяльники. Существует несколько их видов, в том числе электрические и газовые. Пайка медных проводов осуществляется при помощи электрического паяльника с медным жалом. Этот инструмент представляет собой медный стержень, иногда с никелевым покрытием, который установлен в корпусе нагревательного элемента.

Нагревательный элемент работает от постоянного или переменного тока. Напряжение питания может варьироваться от 12 до 220 В. Для пайки медных проводов электропроводки в доме подходит самый обычный паяльник мощностью 60 Вт. Если надо спаять тонкие проводки электроприбора, то подойдет и менее мощный инструмент

Важно, чтобы он хорошо прогревал медный материал и расплавлял припой

Чтобы обеспечить высокое качество пайки и прочность соединения, необходима неподвижность во время остывания расплавленного припоя. Провода можно держать руками, но удобнее использовать пинцет или зажимы.

Для пайки медных проводов применяют оловянно-свинцовый припой. Чаще всего это ПОС-61, но можно взять и ПОС-40. Маркировка указывает на состав – припой оловянно-свинцовый с содержанием олова 61%.

Припой обычно производится в прутках диаметром около 8 мм или в виде паяльной проволоки диаметром 2 мм. Нередко используют универсальный припой для пайки медных проводов, который выглядит как полая трубка из оловянно-свинцового сплава. Внутри такой трубки находится порошок из флюса.

Что такое распределительная коробка

Всем известно, что провода от щитка не идут прямой линией, а распределяются по комнатам. В каждой из них монтируются точки вывода электропроводки: розетка, включатель, лампочка.

Чтобы облегчить процедуру распределения и существуют распределительные коробки. Каждая жилка в соединителе проводов прокладывают по давно установленным правилам. Прокладывается проводка под потолком, отступив от него около 15 см. кабель, который ведется к определенной точке, должен отходить перпендикулярно от основной электромагистрали. Коробка будет кстати, чтобы скрыть все соединения.

Существует два вида таких коробок:

1. Внутренние

   – в этом случае все устройство прячется в стене помещения и на поверхность выводится только крышка, чтобы впоследствии электрик легко мог добраться к соединенному узлу.

2. Внешний

   тип коробок позволяет установить ее непосредственно на стене помещения.

По форме распределительные коробки могут быть разными: прямоугольными или круглыми, но все же, каждая из них имеет четыре выхода. Иногда бывают устройства с дополнительными отверстиями. К каждому выходу прикреплено штуцер или резьба для крепления гофрированного шланга. Такое положение вещей отлично подходит для ремонта или замены электропроводки.

Распределительные коробки имеют разные формы. Источник kogalym.kembrik.pro

Плюсы использования распределительной коробки:

• Легкая доступность к узлам в случае поломки или для проверки напряжения;
• Чаще всего именно в точке соединения электрики допускают ошибки, то в распределительной коробке легче всего сделать проверку всех узлов;
• Подобные коробки предостерегают помещения от возможного возникновения пожара;
• Коробки так же помогают экономить средства на приобретение многожильных кабелей.

Пайка или сварка медных проводов – что лучше?

Самый простой и эффективный способ пайки – погрузить место контакта в расплав припоя. Для небольших схем такой метод годится. Но при монтаже линий из медных проводов не подходит. Пайка оловянными припоями на весу требует навыков, новички с такой работой не справятся, велик риск травмирования. Соединение проводов своими руками контактной сваркой намного безопаснее.

Еще одно преимущество сварки – не изменяется химический состав проводов, в сплав не попадают частички припоя. Электропроводность медного кабеля в месте скрутки не меняется. Сварка проводится быстрее пайки, не нужно предварительно лудить контакты, подбирать паяльник по мощности под размер кабеля. Есть многожильные шнуры, которые пропаять невозможно.

Лужение провода – как это делается?

Перед пайкой с конца провода удаляют пластиковую изоляцию. Оголяется медная проволока, подлежащая залуживанию.

В ходе залуживания конец смазывают флюсом и наконечником паяльника растирают по нему тонкий слой расплава.

Если используется канифоль, то оголенный конец окунается в кипящую канифоль наконечником паяльника, на который набрана капелька припоя.

Правильно залуженный проводник приобретает характерный матово-серебристый оттенок.

Многожильные кабели распускаются, и каждая проволочка лудится отдельно. После этого жилы скручивают обратно в прежнем направлении.

Рекомендации

При осуществлении пайки, как правило, не хватает «третьей руки». В одной нужно держать паяльник, в другой – провод, а вот деталь лучше закрепить в тисках или с помощью зажима.

Большое количество припоя совсем не означает, что соединение будет обязательно прочным. Лучше качественно подготовить поверхности и обойтись минимальным количеством олова.

Вся процедура пайки не должна превышать более 2 секунд, поэтому важно тщательно подготовиться к ней

Для удержания мелких деталей необходимым инструментом станет пинцет.

Нельзя перегревать плату, иначе могут отслоиться контактные дорожки.

Некоторые радиодетали также следует подвергать минимальному нагреву.

О том, как правильно паять, смотрите далее.

Можно ли соединять с медью

Нередко возникают ситуации, когда необходимо соединить алюминиевый провод с медным. Это, пожалуй, единственный случай, когда пайка не может использоваться.

Все дело в самом алюминии. Он вообще не может припаиваться к другим металлам из-за своих физических и химических свойств. При соединении с медью напрямую, между этими двумя активными металлами возникает электрохимическая коррозия, которая быстро уничтожит соединение.

А если их спаять, используя нейтральный к обоим материалам припой, то разный коэффициент температурного расширения металлов быстро разрушит спаянный контакт. Ведь при прохождении тока через проводник, он непременно будет нагреваться, а после отключения – остывать.

Практические советы по коммутации электрических проводов

Коммутация проводов является очень ответственной работой, при этом процесс сборки цепи имеет массу нюансов, которые для удобства стоит объединить в один список:

1. Зачищайте провода с помощью специальных клещей, так как при снятии изоляции ножом очень часто уменьшается сечение жилы.
2. Всегда снимайте с проводника оксидную плёнку. Применяйте стеклянную шкурку или наждак, используйте специальные жидкости и контактную пасту.
3. Скрутку делайте на пару сантиметров длиннее, а затем лишнее обрезайте.
4. Максимально точно подбирайте диаметр гильзы или наконечника.
5. Заводите проводник под клемму или гильзу/наконечник до самой изоляции.
6. Следите, чтобы изоляция провода не попадала под зажим.
7. Если есть возможность, в тоннельную винтовую клемму заводите и зажимайте там не единичную мягкую жилу, а свёрнутую вдвое.
8. Применяя изоленту, мотайте её с перехлёстом витков в три слоя, обязательно заходите на изолирующую оболочку проводника. Изоленту можно заменить термоусадкой или пластиковыми колпачками.
9. Винтовые клеммные колодки обязательно оборачивайте изолентой.
10. Всегда механически проверяйте прочность соединения — подёргайте проводники.
11. Никогда не соединяйте напрямую медь и алюминий.
12. Прочно крепите кабель возле зоны коммутации, чтобы провод не тянул вниз, и на соединение не оказывалось какое-либо механическое воздействие.
13. Примите для монтажа всех устройств единую схему подключения (например, фаза на розетках зажимается на правой клемме, а нейтраль — не левой).
14. Самостоятельно маркируйте оба конца всех проводов — шариковой ручкой на внешней оболочке, на расстоянии 100–150 мм от края проводника, пишите его назначение (например, «роз. кухня рабочий стол» или «свет спальня»). Также можно воспользоваться бирками или кусочками малярного скотча.
15. Оставляйте удобный для монтажа запас проводов. Для распределительных коробок, розеток и выключателей нормальной длиной концов будет 100–200 мм. Для коммутации щита могут понадобиться провода длиной до одного метра, чтобы можно было часть из них завести снизу ящика, а часть — сверху.
16. Наружные кабельные каналы подводите к распредкоробкам вплотную, круглую гофру или трубы лучше на несколько миллиметров заводить в корпус.
17. Подключение розеток делаем параллельно, а выключателей — последовательно. Выключатель должен разрывать фазу, а не ноль.
18. Все провода одной скоммутированной скрутки сожмите в жгут и зафиксируйте его изолентой. Внутри коробки разведите изолированные соединения на максимальное расстояние между собой.
19. Применяйте исключительно сертифицированные материалы и специализированный инструмент.

В заключении хотелось бы ещё раз отметить важность качественного выполнения коммутационных работ. На самом деле, применяемые технологии довольно просты, необходимо просто сделать их привычкой, и тогда «культура монтажа» появится сама собой, а проводка будет надёжной и долговечной

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется
длина на скрутку плюс небольшой запас — основание скрутки должно быть скручено жилами с изоляцией. Вообще,
нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных
скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт.
Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве
своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 — после скручивания лишнее откусится бокорезами. Конечная
длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных
распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без
изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой,
смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без
темных участков — только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то
перед протиранием их можно обработать мелкой шкуркой.

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой
тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки.
Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь
рекомендуется предварительно потренироваться на пробных скрутках и «почувствовать» материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки
нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.

Колодки

Это пластиковый корпус, в котором запаяно металлическое гнездо (пластина). Во внутреннюю часть вставляется оголенный материал, затем зажимается винт. Применяют методику в помещениях с нормальным показателем влажности.

К недостаткам применения метода выделяют пластичность материала (алюминия). Из-за этого электрический ток слабеет, что в дальнейшем приводит к повышенному уровню нагрева. Ускоряется вследствие данных процессов окисление, снижается электрический ток.

Специалисты советуют периодически подтягивать их в винтовых коробках. К положительным сторонам относят быстроту монтажа, низкую стоимость, отсутствие опыта.

Технология пайки и лужения

Простой способ лужения

Приступая к пайке или лужению проводов, важно последние разместить горизонтально таким образом, чтобы жало паяльника беспрепятственно касалось всех сторон. Некоторые «специалисты» рекомендуют размещать токопроводящие жилы вертикально, но делать это не стоит, поскольку капли припоя могут начать растекаться

Перед облуживанием провода нагревают паяльником и параллельно касаются места нагрева кусочком канифоли до тех пор, пока она не начнет плавиться. Если используется жидкий флюс, его наносят предварительно еще до начала нагрева. После лужения провода скручиваются.

Технология пайки немного отличается, поскольку здесь требуется большее количество припоя. На токопроводящие жилы наносится флюс и паяльником прогревается до равномерного распределения расплавленной капли. В случае необходимости процедуру можно повторить.

Пайка проводов

Порядок работы при пайке проводников такой:

• Снятие изоляции;
• Зачистка проводов;
• Облуживание;
• Скрутка;
• Пайка;
• Изолирование.

Перед тем, как приступить к соединению проводов, нужно определиться с их длиной. Провода обрезаются таким образом, чтобы при пайке они находились снаружи распределительной коробки, а потом могли быть уложены желаемым образом. Нельзя укладывать провода в натяг. Лишний запас также неуместен в ограниченном пространстве.

Для снятия изоляции используется остро заточенный нож или специальный инструмент (Рисунок 1).

Рисунок 1. Инструмент для снятия изоляции с проводов – стриппер.

При работе ножом процесс снятия изоляции должен напоминать движения ножа при остругивании карандаша. Нельзя делать круговой надрез изоляции или подрезать ее бокорезами или пассатижами. Поперечная риска или царапина на проводе может послужить причиной обрыва. В крайнем случае, такая методика допускается только на многожильных проводах. Длина оголенного проводника для пайки должна составлять 1.5 – 3 см. Чем толще проводник, тем длиннее должна быть зачищенная часть. Ориентиром может служить количество витков при скручивании проводов. Их должно быть не менее 2-х.

Перед облуживанием поверхность жил нужно зачистить при помощи ножа или мелкозернистой наждачной бумаги от следов окисла. Зачистив провода, желательно сразу же их облудить, чтобы не образовалась пленка окисла на поверхности. На поверхности припоя окисел образуется рыхлый и не будет мешать последующей пайке, поэтому перерыв в работе после этапа облуживания не имеет ограничений по времени.

Облуженные проводники скручиваются вместе при помощи пассатижей или плоскогубцев. Скрутка должна состоять не меньше, чем из 2-х оборотов. Скрутка должна быть плотной, но не перетянутой, чтобы не отломались зачищенные концы. Идеальный вариант скрутки, когда в нее попадает часть провода с изоляцией. Торец скрутки должен быть ровный. При работе с толстыми проводами они часто на конце скрутки направлены в стороны, поэтому выступающие концы нужно обрезать. На рисунке ниже показаны различные способы скрутки проводов под пайку (Рисунок 2).

Скрученные провода спаивают при помощи паяльника таким образом, чтобы скрутка была равномерно со всех сторон покрыта слоем припоя без пропусков и наплывов. Качество спайки напрямую зависит от того, насколько хорошо были облужены зачищенные концы.

После того, как место спайки остынет, можно приступать к ее изоляции. Для этих целей применяется тканевая изоляция или специальные термостойкие пластиковые наконечники. Их длина должна быть такой, чтобы они частично заходили на изолированные участки проводов (Рисунок 3).

Рисунок 3. Изоляция спаек при помощи пластмассовых колпачков

Нельзя применять для изоляции обыкновенную ПВХ изоленту, поскольку при нагревании проводов, например, при превышении нагрузки, ПВХ легко плавится и это может привести к короткому замыканию внутри распределительной коробки.

Газовой горелкой

Обработка газовой горелкой производится, когда детали находятся в таком положении относительно друг друга, при котором они будут эксплуатироваться. Обработка плавно переходит в сам процесс пайки.

Происходит это следующим образом:

• горелкой нагреваются поверхности алюминиевых деталей;
• по достижению температуры, при которой металл восстанавливается из оксида, пленка механически счищается;
• под воздействием пламени детали покрываются флюсом, и в зону пайки вносится припой.

Если детали толстые, то кромки их необходимо разделать под углом 45°. Обычно разогрев происходит до температуры плавления олова, когда припой растекается и заполняет желобок скрутки.

Скрутка медных и алюминиевых проводов

Нельзя соединять между собой медь и алюминий напрямую. Однако во многих домах проведены именно алюминиевые провода, которые необходимо соединять с медными, и скрутка иногда является единственным способом соединения

В этом случае важно придерживаться определенных правил, которые позволят прослужить такому закреплению максимальный срок

Для начала стоит отметить, что проводники необходимо качественно обвивать друг с другом. Если их диаметр составляет значительную величину, витков должно быть, как минимум 3, а если диаметр составляет до 1 мм, в этом случае потребуется обвивать провод друг с другом более пяти раз, чтобы обеспечить качественную передачу электрического потока

Также, после этого очень важно обработать оголенную поверхность специальным лаком, который обладает свойствами стойкости к воде и влаге.
При соединении медного и алюминиевого провода лучше использовать специальную стальную пластину, размещенную между ними. Это позволит избежать их непосредственного соприкосновения

Таким образом срок службы подобного соединения будет гораздо больше. Если под рукой такой комплектующей части нет, тогда можно прибегнуть к обработке медного оголенного проводка припоем, что также позволит избежать механических контактов этих двух металлов.
Идеальным решением соединения медного и алюминиевого проводника является предварительное нанесение на медную жилу припой. Особенно такую предварительную обработку часто используют при соединении одно- и многожильного провода, когда таким образом провод, состоящий из нескольких проводников, превращается в одножильный.

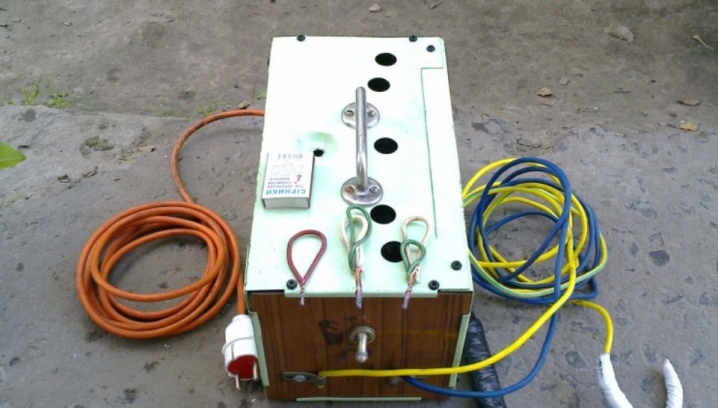

Как сделать своими руками?

Самодельный аппарат для сварки следует делать по четкой схеме, соблюдая инструкции. Только так устройство будет эффективным и безопасным.

Необходимые материалы и инструменты:

• зажимы «крокодилы»;
• 2 кабеля из алюминия;
• трансформатор;
• электрод угольный;
• провод для питания диаметром не меньше 2,5 мм;
• поворотный регулятор напряжения;
• отвертки разного размера и вида;
• пассатижи и плоскогубцы.

Изготовить аппарат можно по инструкции. Первым этапом является подбор корпуса. Кожух для самодельного аппарата должен быть максимально надежным, ведь он служит для защиты трансформатора. Не последнюю роль играет и техника безопасности, получить ожог проще простого. Корпус может быть металлическим или пластиковым.

Трансформатор играет самую важную роль во всей самодельной конструкции. Блоки могут быть разного производства. В основном выбор стоит между электронными и силовыми трансформаторами. Стоит определиться со схемой аппарата на полупроводниковых приборах, тиристорах. В цепи всегда предусмотрено место для вторичной обмотки и блоков вывода.

Регулятор напряжения для выпрямления тока на выходе выбирают отдельно. Регулятор такого плана применяется в зарядных устройствах для батарей. Аналогичные можно найти в стартерах от разных компаний. Таким образом, не будет пульсации, а значит и сварка пройдет стабильно.

Если выбирать электронный блок, то придется слегка разобраться в принципе работы. Специфика схемы позволяет применять исключительно биполярный транзистор. В таком аппарате будет высокое напряжение

Также важно обеспечить обратную проводимость тока

При выборе конкретного электроблока следует учесть напряжение и максимальное энергопотребление аппарата. Чаще всего встречаются модели на 6 или 9 В. Блоки такого типа вполне удовлетворяют потребностям домашнего мастера. Его можно взять и из старого прибора.

При использовании мощного трансформатора примерно на 24 вольта, необходимо подобрать и электропроводку. Кабель питания должен иметь сечение 2,5 мм или больше.

Для питания инвертера или трансформатора понадобятся клеммы. Их одевают методом скручивания. Затем производят подключение к электросети 220 вольт.

Последним этапом изготовления самодельного сварочного аппарата является установка держателя и контакта. Это осуществляется с помощью двух проводков, которые идут от клемм. У мастера должна быть возможность спокойно держать заготовку, и фиксировать электрод. Именно это и нужно для сварки.

Держатель должен быть длинным. Это более удобно и практично. Появляется возможность проводить сварку даже в узких и труднодоступных местах. Также не будет необходимости часто перемещать трансформатор, если держатель достаточно длинный.

Подробнее о том, как сделать аппарат для сварки скруток своими руками, можно посмотреть в видео.

Какое оборудование необходимо

Стандартный набор материалов и приспособлений включает:

• электропаяльник;
• флюс;
• припой.

Электрический паяльник

Стандартный инструмент состоит из 4 компонентов:

• питающего кабеля;
• рукоятки;
• нагревательной трубки;
• жала.

Провод передает ток от розетки нагревателю. Пластиковая рукоятка не проводит тепло, что облегчает работу с инструментом. Медное жало разогревает место пайки. Современные паяльники снабжаются несгораемыми наконечниками, не требующими регулярного подтачивания.

Оловянно-свинцовый припой

Материал имеет вид мягкой проволоки серого цвета диаметром 1-6 мм. Самым распространенным считается припой ПОС-60. Его часто используют для соединения медных жил. Припой содержит 40% свинца, 60% олова. Существуют и другие разновидности, например ПОС-10 или ОЦ, отличающиеся температурой плавления и сферой применения. ПОС-60 плавится при 180 °С, значит, паяльник нужно разогревать до 280 °C.

Флюс

Правильно паять провода между собой без этого средства не получается. Флюс предназначен для предварительной обработки поверхностей. Состав удаляет жировую и оксидную пленки, которыми покрыты медные провода.

Применяются 3 вида флюса:

1. Твердые составы. Пример — канифоль, устаревший, но по-прежнему востребованный материал. В его состав входят натуральные смолы. С использованием канифоли паяют стальные проводники.
2. Жидкие средства. Наносятся на обрабатываемые поверхности с помощью кисти.
3. Пастообразные. Содержат вазелин и другие жиры. Наносятся с помощью палочки.

Малоактивная канифоль подходит для работы с медными проводами.

Паяльные пасты

В таком формате выпускаются не только флюсы, но и готовые средства, содержащие припой. Применение смеси облегчает пайку. Соотношение компонентов подобрано так, что мастеру не придется самостоятельно определять объемы наносимых на поверхность припоя и флюса. Паяльная паста предназначена для работы с мелкими радиодеталями, однако может использоваться при соединении проводов.

Подставка

Мастер не всегда держит инструмент в руках во время пайки. Прибор откладывают в сторону при скручивании жил в распределительной коробке. Горячий паяльник нельзя класть на горючие поверхности. Поэтому в комплект включают жаропрочную подставку. Если подложка в коробке с устройством отсутствует, ее изготавливают своими руками. Самодельную подставку снабжают отсеками для инструментов, флюса и припоя.

Оплетка

Использование такого приспособления не является обязательным. Однако оплетка быстро и легко снимает излишки припоя. Приспособление имеет вид ленты, сделанной из медных проволок. Оплетку прикладывают к соединению, прижимают жалом паяльника. Излишки припоя плавятся и проникают в волокна ленты.

Можно ли соединять провода скруткой?

Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов.
У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы портятся, что не позволяет назвать ее полноценным разъемным соединением.

Если же при монтаже электропроводки соединять провода вы, несмотря ни на что, предпочитаете именно этим способом, замените изоленту на специальный, более удобный и более безопасный, колпачок для скрутки.

Существует большое количество разновидностей колпачков или, как их еще называют СИЗ (соединительные изолирующие зажимы), каждый из которых представляет собой подобие пластикового стакана с вмонтированной стальной прижимной пружиной для обеспечения надежности соединения

При выборе важно учитывать следующие СИЗ:

• на соединение многожильных или одножильных проводов рассчитан колпачок,
• есть ли наполнение, предотвращающее процесс окисления (специальный гель, паста или смазка),
• на какой суммарный диаметр соединяемых проводов рассчитан СИЗ (указано на корпусе колпачка).

СИЗ, как и обычная «скрутка» предполагает прямое соприкосновение проводов, поэтому его нельзя применять для соединения проводов из различных материалов.

Клеммы для соединения проводов изготавливаются из латуни и не предполагают прямого контакта соединяемых частей. В связи с этим при помощи клемм можно соединять:

• провода одинакового диаметра из одного материала,
• провода разного диаметра из одного материала,
• провода одинакового диаметра из различных материалов,
• провода разного диаметра из различных .

В то же время в каждом конкретном случае необходимо правильно подобрать тип клемм и их параметры (диаметр провода, номинальный ток), указанные на корпусе. Некоторые клеммы, как и колпачки, наполнены гелем, препятствующим окислению проводов.
По конструкции различают пружинные, ножевые и винтовые клеммы.

для сложных соединений используют клеммы, объединенные в блоки или клеммные колодки.

Пружинные клеммы

Пружинные клеммы называют еще зажимными. Они используются как для соединения одной пары проводов, так и для сложных соединений. Для последних применяется более сложная блочная модификация. Надежность контакта проводов в них обеспечивается фиксирующим действием распрямляющейся пружины.

В пружинных клеммах для предотвращения окисления и продления срока службы соединения используется не гель, а специальная смазка.

Конструкции пружинных клемм для соединения одножильных и многожильных проводов несколько отличаются, и это следует учитывать при выборе.

Винтовые клеммы

Винтовые клеммы используются для монтажа довольно давно и обладают как достоинствами, так и недостатками. К преимуществам такого типа соединения следует отнести:

• компактность,
• легкость монтажа,
• возможность соединения проводов различного диаметра,
• использование для соединения одножильных и многожильных проводов.

Следует помнить: Для соединения многожильных проводов при помощи винтовых клемм, стыкуемые концы необходимо обжимать латунными наконечниками.

Выпускаются соединительные клеммы для разъемных и неразъемных соединений. Неразъемные соединения требуют тщательного продумывания до начала монтажа.

Скрутки для распредкоробок со сваркой

Если нам необходимо соединить два и более моножильных медных проводов и скрыть их в распредкоробке, тогда для надежного соединения лучше сварить контакты. Для этого нам дополнительно потребуется специальный сварочный аппарат с угольными электродами. Например, сварочник ТСС Компакт-160 подойдет для такой задачи. Также нужны будут графитовые электроды (можно взять стержни из пальчиковых батареек или графитовый брусок с двигателя) и флюс.

Сначала скручиваем две жилы, как на картинке, начиная с кончиков и заканчивая основанием.

Затем с помощью сварочного аппарата, завариваем концы (только их, по всей длине варить не надо).

После этого нужно изолировать скрутки изолентой/термоусадкой и аккуратно сложить в распредкоробку.

Конечно, на сварку уходит больше времени, чем, например, на зажимы WAGO или другие клеммники, но такие скрутки стоят десятилетиями, и менять их будут уже ваши внуки.

Как собрать аппарат для сварки скруток своими руками

Советуем к прочтению другие наши статьи

• Алюминиевые перегородки для офиса – практичное решение

• Заело замок, сломался ключ – стоит обратиться к профессионалам

• Лепной фасадный декор и его главные положительные качества

• Белые межкомнатные двери в квартире

Итак, как собирался аппарат сварки проводов.

Я разобрал трансформатор от микроволновки, распилив его болгаркой по местам сварки. Я не буду описывать это процесс в подробностях, т.к. это делали уже многие и много раз, да хоть на YouTube можно видео найти.

В общем, транс был распилен, вторичная обмотка выкинута, намотана своя обмотка медным проводом на 6 мм кв., у меня влезло всего порядка 16 витков, то ли транс был маловат, то ли я не очень опытный мотальщик, ну да ладно, после включения транса в сеть, я получил напряжение 14 вольт, что нормально для такой сварки (нужно 12-24в). Затем я склеил сердечник транса эпоксидной смолой. На этом работы с трансформатором микроволновки были закончены.

Я установил его в корпус, также я установил туда 2 автомата на 16А (после опыта первой сварки, чтобы знать максимальный ток потребления, он оказался 11А).

Почему не поставил двухполюсник?

А собрал сварку проводов из того, что было под рукой. Мой девиз: Сначала используй, что без дела валяется, если конечно, это не портит конструкцию

Провода на выходе я использовал многожильные медные на 10 мм кв.

Один провод припаял  к выводу графитовой  щетки от мощного электродвигателя (на рынке можно найти за 20-30 руб. такую щетку). Держак для нее изготовил из ручки от напильника, в которую вставил деталь в форме заготовки ключа из куска стали 4мм, здесь, я так думаю как раз можно использовать ненужный ключ от квартиры, где деньги лежат

«Ключ» я нагрел и вставил его в ручку от напильника, изготовил хомут из тонкой жести и притянул им щетку к ручке. А также я притянул к держаку провод с помощью обычной стяжки (куда ж без нее в наши дни).

В графитовой щетке я просверлил две ямки разных диаметров скруток — так удобнее будет сваривать скрутки, чтобы капля меди не пыталась соскочить.

Второй зажим я сделал, как у всех — из ненужных плоскогубцев.

Провод к ним подсоединял так.

Снял одну ручку и сточил железную часть под круг на 10 мм, на него надел медную шину на 10 мм, в другой конец шины вставил провод и все это спаял с помощь флюса для черного металла, олова, паяльника и газовой горелки (сначала разогрел плоскогубцы горелкой, чтобы потом паять паяльником). Соединение получилось вроде прочное, ну а если отломится, потренируюсь еще раз в пайке Сверху надел 2 термоусадки, в итоге получилось аккуратно. В губках плоскогубцев просверлил 2 отверстия на 3 мм и 5 мм, чтобы было удобнее зажимать скрутку.

Провода с трансформатором соединил с помощью винтовых клемм на 30А кажется…

Спереди приделал индикатор питания зеленого цвета, в крышке корпуса пропилил окно для автоматов, на крышку корпуса внутри приклеил кусочки линолеума, чтобы она не дребезжала — это помогло. Ну и сделал ручку для удобной переноски аппарата из старой дверной ручки.

А внизу в штатные отверстия с резьбой прикрутил ножки от старой советской аппаратуры.

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

1. Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
2. Простота. Научиться пользоваться паяльником возможно за 1 час.
3. Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
4. Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
5. Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
6. Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

1. Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
2. Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Использование газового паяльника
