Что такое паровое отопление и в чем его отличие от водяного

От дров до угля

Паровое отопление от печи чаще всего проводится в том случае, если в вашем доме до сих пор стоит глиняная печная конструкция. Такой вариант несколько устаревший, он включает в себя только один контур. Трубопровод, который отходит от печи, должен идти выше, чем тот, который возвращается в нагревательный котел. В противном случае не будет осуществляться нормальная циркуляция в системе. При необходимости можно монтировать помпу для подкачки.

Схема парового отопления от печи.

Схема очень проста: к печи подключается котел для нагрева воды, конвекторы соединяются последовательно, после чего теплоноситель уходит назад к печи. Такой вариант рекомендуется делать, если площадь дома составляет больше 60 м², а количества воды для обогрева требуется более 80 л. Около трубы нельзя ставить отвод, исключение составляет только тот случай, когда общая площадь помещения составляет больше 40 м². Отопительный конвектор располагаться должен около окон.

Большое значение имеет выбор труб для отопления. Если печь топится дровами, то трубы должны быть металлическими, так как температура будет составлять до 112 °С, а пластик, даже очень качественный, такого нагрева может не выдержать. Если топливом выступает уголь, то трубы могут быть пластиковыми со специальной теплоизоляцией.

При таком отоплении не рекомендуется устраивать водяной теплый пол, так как это требует дополнительного объема воды и двухконтурной системы, что категорически запрещено. Максимальный расход воды для подобной системы составляет 60 л, а для одного только пола уйдет около 40 л. В частном доме рекомендуется такую систему менять на более современную, не устраивать ее «с нуля», так как в скором времени планируется запрет на использование печного парового отопления.

Можно сделать систему парового обогрева дома и на основе котла, подогреваемого дровами. В некоторых случаях это довольно выгодно, применять можно современные котлы, работающие на твердом топливе. Использование подобной схемы позволяет сократить расходы на обогрев дома примерно в 4 раза. Некоторые котлы могут работать и на жидком топливе. Здесь нет необходимости ставить помпу, так как сухие дрова достаточно нагревают воду для ее самостоятельной циркуляции по отопительной системе. Котел в частном доме подходит с мощностью от 12 до 30 кДж, ставить его надо в подвальном помещении.

Монтаж подобного парового отопления может осуществляться несколькими способами. В некоторых случаях возможно подключение к системе водяного теплого пола для большей эффективности и правильного обогрева всего жилья.

В отдаленных поселках многие, взвесив все за и против, отдают предпочтение печному отоплению. Автономия имеет массу преимуществ, вот только качественно и равномерно обогреть дом более 50 м 2 с помощью печи трудно. Разве что, если установить в ней теплообменник, к которому подключить батареи. Если в качестве теплоносителя в такой системе будет циркулировать вода, то называться она будет водяным отоплением, если пар – паровым.

Иногда эти два вида обогрева путают. Однако они имеют свои различия, преимущества и недостатки. Кроме того, паровое отопление давно запрещено в жилых домах из-за небезопасной эксплуатации. Но оно стоит намного дешевле водяного и, кроме того, есть меры защиты. Правда, нельзя сказать о простоте монтажа, напротив, чтобы устроить паровое отопление в частном доме, да ещё и от кирпичной печи, необходимо  приложить немало сил и времени. Но, обо всем по порядку.

Радиатор отопления, подключенный к печи

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования пара в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать работу. Вначале создается проект будущей системы.

Котел

Котел дровяной

Вначале определяется требуемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне достаточно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке следует учитывать приведенные ниже факторы:

• тип топлива, которое будет использоваться;
• возможность нагрева воды для бытовых нужд.

Отопительная схема

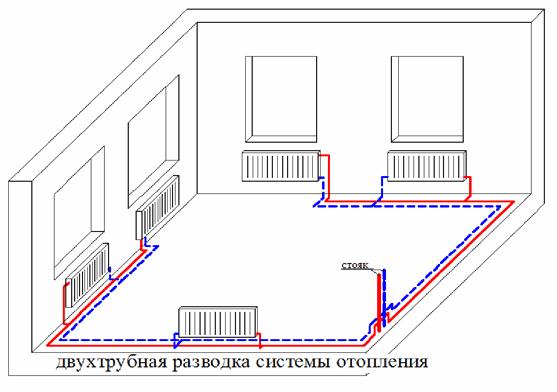

Двухпроводная система с верхней разводкой

Однопроводная система с нижней разводкой

Схема открытой системы отопления

Со схемой также нужно определиться заранее. Выбор того или иного варианта зависит от:

• месторасположения котла;
• площади обогреваемого помещения;
• условий для установки отопительных приборов;
• необходимого количества этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Трубы

Для парового отопления недопустимо применение обычных сантехнических труб ввиду высокой температуры всей системы

По этой причине выбору труб следует уделить большое внимание, пускай он и небольшой

1. Медные трубы характеризуются отличной теплопроводностью и высокой стоимостью. Монтаж осуществляется посредством пайки.

2. Преимуществом стальных труб считается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

3. Оцинкованные изделия сочетают в себе положительные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

С целью облегчения монтажных работ на этапе проектировки нужно определить:

• месторасположение радиаторов;
• длину трубопровода;
• места установки распределителей, разветвлений магистрали, переходников и проч.

Цена вопроса

После составления проекта определяются будущие затраты. Трудно сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам работ и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется дешевле обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится точная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не только обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Установка радиатора отопления

Далее устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще один важный момент: бак нужно установить в наивысшей точке отопительной системы.

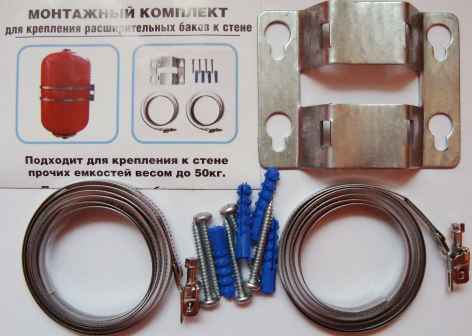

Крепление расширительного бака

Крепление расширительного бака

Он может быть закрытым и открытым, с переливом и без него.

Шаг 4. Производится установка трубопроводов. Это происходит следующим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным образом подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Шаг 5. Контур замыкается, то есть подводится к началу – теплогенератору

Важно, чтобы котел был оборудован фильтром и (при необходимости) циркуляционным насосом

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Довольно часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно установить в одном из таких гаражей.

Монтаж отопительного котла

В таком случае установка теплогенератора ничем не отличается от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Данный узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новые, то для пробного запуска желательно пригласить специалиста.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

• котел;
• бойлер (для двухконтурной системы);
• радиаторы;
• насос;
• расширительный бак;
• запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

• топку (камера сжигания топлива);
• испарительные трубы;
• экономайзер (теплообменник для подогрева воды за счет уходящих газов);
• барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2. необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

ФОРМУЛА ИЗОБРЕТЕНИЯ

1. Однотрубная система теплоснабжения с регулированием расхода теплоносителя, содержащаясовокупность теплообменных аппаратов (6), соединенных последовательно, так что обратный трубопровод одного теплообменного аппарата (6) является подающим трубопроводом следующего теплообменного аппарата (6); магистральный подающий трубопровод (1), соединенный с подающим трубопроводом (3) первого, если смотреть в направлении потока, из теплообменных аппаратов (6);магистральный обратный трубопровод (2), соединенный с обратным трубопроводом (4) последнего, если смотреть в направлении потока, из теплообменных аппаратов (6);в которой теплоноситель с температурой подачи подают с определенным расходом из магистрального подающего трубопровода (1) к совокупности теплообменных аппаратов (6);причем эта система дополнительно содержитрегулятор (9) расхода, соединенный с обратным трубопроводом (4), где регулятор расхода (9) предназначен для регулирования расхода в обратном трубопроводе (4);исполнительное устройство (10), управляющее регулятором (9) расхода;датчик (11) температуры, находящийся в состоянии теплообмена с теплоносителем в обратном трубопроводе (4).

2. Однотрубная система теплоснабжения по п.1, в которой регулятор (9) расхода дополнительно предназначен для поддержания постоянного расхода, несмотря на изменения давления в магистральном подающем трубопроводе (1).

3. Однотрубная система теплоснабжения по п.1 или 2, в которой установлен датчик (8) наружной температуры для измерения наружной по отношению к системе температуры.

4. Однотрубная система теплоснабжения по п.3, в которой имеется электронный регулятор (18), соединенный с каждым исполнительным устройством (10), а датчики (11) температуры соединены с обратными трубопроводами (4) системы.

5. Однотрубная система теплоснабжения по п.4, в которой электронный регулятор (18) соединен с датчиком температуры (19), соединенным с магистральным подающим трубопроводом (1).

6. Однотрубная система теплоснабжения по п.4 или 5, в которой электронный регулятор (18) соединен с датчиком (8) наружной температуры.

7. Однотрубная система теплоснабжения по любому из п.4 или 5, в которой каждое исполнительное устройство (10) приводится в действие при помощи импульсов.

8. Однотрубная система теплоснабжения по п.7, в которой каждое исполнительное устройство (10) представляет собой электромагнитное, пневматическое, гидравлическое или электрострикционное исполнительное устройство.

9. Однотрубная система теплоснабжения по любому из пп.4, 5 или 8, в которой электронный регулятор (18) выполнен с возможностью мониторинга измеряемых параметров и использования этих данных для оптимизации уставки температуры подачи в зависимости от наружной температуры и уставки температуры в обратном трубопроводе в зависимости от уставки температуры подачи.

10. Однотрубная система теплоснабжения по любому из п.1 или 2, в которой каждое исполнительное устройство (10) соединено непосредственно с датчиком температуры (11), является автономным устройством и содержит средства регулирования уставки температуры в обратном трубопроводе.

11. Однотрубная система теплоснабжения по п.10, в которой исполнительное устройство (10) представляет собой термостат.

12. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, в которой подающий трубопровод (3) и обратный трубопровод (4) каждого теплообменного аппарата (6) из совокупности теплообменных аппаратов (6) дополнительно соединены байпасом (5).

13. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, содержащая по меньшей мере две совокупности теплообменных аппаратов (6), соединенных последовательно друг с другом и присоединенных к одному и тому же магистральному подающему трубопроводу (1) и магистральному обратному трубопроводу (2) с раздельной регулировкой расхода в каждой из совокупностей.

14. Однотрубная система теплоснабжения по любому из пп.1, 2, 4, 5, 8 или 11, в которой температуру подачи регулируют в соответствии с уставкой температуры в подающем трубопроводе в зависимости от внешних по отношению к системе параметров, а расход регулируют в соответствии с уставкой температуры в обратном трубопроводе в зависимости от температуры теплоносителя вниз по потоку от первого аппарата (6) из совокупности теплообменных аппаратов.

15. Однотрубная система теплоснабжения по п.14, в которой уставку температуры в обратном трубопроводе регулируют в ответ на регулирование уставки температуры подачи.

Трубы, применяемые для монтажа

В связи с тем, что система работает при высоких температурах, полимерные трубы любого состава в ней использовать категорически запрещено, т.к. они быстро выходят из строя в подобном режиме эксплуатации. Поэтому для её монтажа применяются трубы, изготовленные из следующих материалов:

• Трубы из стали. Главными недостатками является излишняя подверженность труб из указанного материала влиянию коррозии, а так же необходимость осуществления монтажа подобных труб исключительно сваркой;
• Трубы медные. Считаются наиболее удобными и надёжными, так как они рассчитаны на эксплуатацию при высоких температурах и давлениях. Трубопровод собирается с применением пайки под высокой температурой с использованием припоев, содержащих серебро. Являются самыми дорогими изо всех используемых для обустройства СО;
• Трубы нержавеющие и оцинкованные. Органично объединяют преимущества всех вышеописанных труб. Соединяются резьбовыми соединениями. Демонстрируют высокую устойчивость к коррозионным процессам, но являются достаточно дорогостоящими изделиями.

Виды электрического отопления

Отопление при помощи электричества можно сделать несколькими способами. В первую очередь вам стоит определиться с типом системы, которую вы хотите реализовать. Будет это традиционное водяное отопление, воздушное или теплый пол. Все три системы могут применяться как единственный способ обогрева, так и комбинированный — любые две или даже все три. Чтобы определиться нужно представлять достоинства и недостатки каждой их них.

Электроотопление не обязательно должно быть однотипным

Водяное отопление с электрическим котлом

Начнем с достоинств. Самая стабильная система, которая за счет инерционности продолжает поддерживать температуру некоторое время после того, как котел перестал работать. Во время работы минимально сушит воздух, работает практически бесшумно. Высокая ремонтопригодность. Если не прятать трубы отопления в стены, они всегда доступны для ремонта и замены.

Водяное отопление с электрокотлом ничем не отличается

Недостатки таковы. Сложная система из труб и радиаторов требует больших затрат времени и денег на стадии монтажа. За счет инерционности невозможно быстро менять температуру — быстро нагреть помещение не получится. При останове системы в зимнее время она может разрушится — если вода замерзнет в трубах, их разорвет. Для серьезного ремонта необходим полный останов и слив теплоносителя.

Воздушное отопление на электрических обогревателях

Отопление этого типа быстро монтируется. Все что надо — купить обогреватели, повесить и включить в сеть. Воздух начинает нагреваться сразу после включения. При заморозке системы, она остается работоспособной — замерзать нечему. Элементы отопления между собой не связаны. Выход из строя одного никак не сказывается на работоспособности других. Его можно спокойно ремонтировать.

Повесить обогреватели — вот и все что нужно

Недостатки воздушного отопления такие. Первый — при отключении обогревателей температура быстро снижается. Чтобы обеспечить постоянную работу необходима система резервного электропитания. Второй — из-за непосредственного контакта с нагревательными элементами воздух пересыхает, необходимы меры/приборы для увлажнения воздуха. Третий — многие воздушные обогреватели имеют встроенные вентиляторы, что повышает эффективность, но они издают шум.

Теплый пол на электрических элементах

Электрический теплый пол — самая молодая система отопления. Из всех описанных выше она дает наиболее комфортные условия — самая высокая температура получается на уровне ног, а в районе головы — она средняя. Также эта система инертна — пока нагреется/остынет массив пола проходит значительный промежуток времени. По этой причине после выключения температура держится еще некоторое время. Сложность монтажа зависит от типа электрического теплого пола. Есть системы, которые требуют стяжки (электрические греющие кабели и маты), есть те, которые монтируются на ровное жесткое основание без мокрых работ (пленочный теплый пол) и могут использоваться для подогрева ламината, линолеума и т.д.

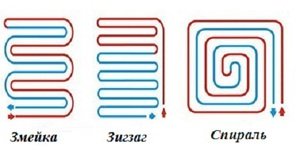

Теплый пол есть разных видов. Это комфортный способ отопления частного дома электричеством
