Что такое плоскогубцы, для чего они?

Конструктивные особенности плоскогубцев

Плоскогубцы принадлежат к инструментам шарнирно-губцевого вида. По сути, они практические первые из различных ручных приспособлений появились в руках человека, в его быту.

Свои историю они ведут от клещей (не лесных), ведь они практически одинаковы по своему строению. И у плоскогубцев, и у клещей имеются две половины, которые соединены между собой. Соединение осуществлено при помощи шарнира, отсюда они и название своё получили.

Прежде чем идти в магазин за плоскогубцами, стоит подумать, а какой конкретно из видов необходимо приобрести. За всю свою историю существования они обзавелись самыми разными наименованиями.

Самым распространённой разновидностью, которую можно встретить в любом магазине с инструментами, без сомнения, можно назвать плоскогубцы электрика. Их также называют комбинированными. Для изготовления применена электрическая инструментальная сталь. Для закалки рабочей зоны используется масло.

Рабочие кромки инструмента проходят ещё одну закалку током высокой частоты. Это позволяет придать ему особые качества и свойства. Для электрика это один из самых полезных инструментов. Он выручит и при прокладке кабель каналов, и при монтаже проводки. Им можно захватить и перерезать провод, согнуть под нужным углом проволоку или опрессовать гильзу.

Не менее популярны и переставные плоскогубцы. На их изготовление идёт исключительно прочная, прошедшая закалку сталь. Поверх основного материала на инструмент наносят гальваническое покрытие. Данный вид востребован не только на производстве, но и у домашних мастеров. А при необходимости, найдёт своё место даже на СТО.

Разновидность складных плоскогубцев весьма популярна не только у профессионалов, но и у туристов, рыбаков. Для изготовления применяют очень прочную марку стали. И это не просто плоскогубцы, а множество полезных инструментов, упакованных внутри одного корпуса. Они компактные, удобные и имеют много функций. Есть в них и штопор, и линейка, и миниатюрная пилка. Да и много чего ещё.

Главные особенности и отличия

ГОСТ определяет пассатижи как инструмент для зажима и захвата труб, а также деталей различной формы. По внешним признакам они очень похожи на плоскогубцы. Кроме рабочей области, они имеют плоские губки, которые являются продолжением зоны для захвата трубок или болтов. Нередко этот инструмент снабжают бокорезами для снятия изоляции и перекусывания проволоки небольшого диаметра.

Основные отличия:

• Пассатижи — инструмент многофункциональный, плоскогубцы — предназначены для выполнения одного действия.
• Плоскогубцы имеют плоские рабочие элементы, с насечкой по всей длине.
• Пассатижи имеют кусачки для перекусывания тонкой проволоки и полости для зажима трубок, а при их производстве применяется прочная сталь.

Пассатижи позволяют решить большее количество задач в процессе различных бытовых работ. Они во многом способны заменить торцевые кусачки, небольшие домашние тиски или бокорезы, захватить практически любой небольшой предмет.

Плоскогубцы

Плоскогубцы относятся к слесарно-сборочным инструментам. При помощи губок прямоугольного сечения и пирамидальной формы ими производят захват различных предметов или сгибание проволоки, металлических деталей.

По причине малой функциональности для бытовых работ это устройство наименее популярно среди покупателей инструментов, которые в большинстве случаев отдают предпочтение пассатижам.

Согласно ГОСТ, плоскогубцы отечественного производства выпускаются в двух вариантах:

• с короткими губками от 25 до 55 мм и длинными (от 50 до 63 мм);
• с простыми рукоятками и изолирующими, для выполнения работ под высоким напряжением.

Общая длина инструмента находится в пределах 12−22 см. В производстве используется инструментальная сталь У7А с закалкой до 45 единиц. Готовое изделие подвергается антикоррозионной обработке одним из нескольких способов:

• химическое оксидирование;
• хромирование;
• химическое фосфатирование.

Цвет изделия напрямую зависит от способа обработки и может быть черным, матово-серым или металлическим.

Кроме стандартных образцов, можно увидеть в продаже другие их разновидности, предназначенные для определенного рода работ. Например, «утконосы» — плоскогубцы с вытянутыми губками, напоминающие пинцет. Однако за счет мощных рукояток они имеют большую силу сжатия. Или плоскогубцы с загнутыми губками — для работы в труднодоступных местах.

Пассатижи

Если в одну руку взять пассатижи и плоскогубцы — различие между ними станет очевидным. Пассатижи ярко выделяются солидным внешним видом благодаря более мощной конструкции и дополнительным функциям. Они надежнее удержат практическую любую деталь, уверенно захватят поверхность цилиндрической формы, гайки, болты или шпильки.

Некоторые модификации могут иметь рифленые полусферические выемки с внутренней стороны рукояток, которые можно использовать в качестве обжимок.

Для производства этого инструмента используют хромованадиевую и хромомолибденовую сталь, что делает его более прочным, чем плоскогубцы. Рукоятки изготавливают из диэлектриков, позволяющих вести работы под напряжением до 1000 В. Однако, перед началом таких работ необходимо убедиться в наличии соответствующей маркировки на пассатижах.

Пассатижи некоторых моделей допускают регулировку усилия сжатия губок. Переставляя специальный шарнир в нужный паз, можно увеличить или уменьшить ширину их раскрытия. Это требуется для захвата деталей намного большего размера, чем способны захватить стандартные инструменты.

Плоскогубцы, их особенности и применение

Чтобы разобраться, чем отличаются пассатижи от плоскогубцев, достаточно ознакомиться с строением тех и других. Плоскогубцы довольно просты. Как и следовало ожидать, это пара плоских губ, насечки на них, ручки и шарнир в качестве соединения. Таким инструментом удобно работать с проволокой, проводом, листовым металлом, удерживать подходящие по размену металлические, деревянные или пластиковые детали, даже завинчивать гайки, если нет под руками гаечного ключа.

Плоскогубцы бывают разных размеров, а главное – с различной формы губами. Они могут быть удлиненными, узкими, изогнутыми в какую-либо сторону. Все зависит от области применения. Например, плоскогубцы с изогнутыми или тонкими длинными губами высоко ценят радиотехники и электрики, так как таким инструментом несложно добраться в труднодоступные места. Без электроизоляции на ручках плоскогубцы практически не выпускаются. Обычно на изоляционном слое указано, какое напряжение он способен выдержать.

Характеристики инструментов

И плоскогубцы, и пассатижи относятся к шарнирно-губцевым инструментам. Каждый вид инструментария отличается своими особенностями.

При анализе свойств плоскогубцев необходимо сделать акцент на следующих моментах:

• Изготовление основной части конструкции осуществляется при помощи калёной стали, устойчивой к сильному механическому воздействию.
• Плоскогубцы характеризуются плоской основной рабочей части.
• На основную поверхность инструмента могут быть нанесены насечки.
• Полукруглые стержни формируют рукоятку, при этом они сконструированы таким образом, что их удобно держать в руке.

Главной особенностью плоскогубцев является строение рабочей части.

Оба инструмента очень удобны в использовании

Пассатижи заточены под фиксацию тонких и плоских деталей. При этом материал, из которого сделана конструкция, может быть практически любым.

В качестве ключевых характеристик такого инструмента, как пассатижи, можно выделить следующее:

• Наибольшее распространение получили в сфере электромонтажа и слесарного дела.
• На рабочей части обязательно должны присутствовать насечки, а также специальная выемка, за счет которой производится захват деталей. Эта проточка обладает формой цилиндра.
• На пассатижах присутствуют и боковые выемки. Их основным предназначением служит перекусывание металлических предметов, например, проволоки.
• Широкое распространение получили те пассатижи, которые характеризуются наличием особой конструкции, предназначенной для изменения усилия при совершении работы. Такая конструкция приводит к тому, что установленный на приборе шарнир смещается.
• Зачастую лицевая часть пассатиж характеризуется наличием особых кромок. Целью таковых является перекус пластин и проволок из металла за счет разведения рукояток пассатижей.

В слесарном деле плоскозубец очень помогает

Рабочая поверхность инструмента может значительно различаться. Эти различия обуславливаются предназначением конкретной модели. Чаще всего изготавливается она из стали. Этому материалу характерна повышенная твёрдость.

Существует ряд рекомендаций, которые стоит брать во внимание при подборе инструмента:

Отдавать предпочтение профессиональным плоскогубцам и пассатижам
В отличие от продуктов бытового использования, они характеризуются более длительным сроком службы и не должны ломаться после нескольких применений.
Особое внимание стоит уделять качеству такого элемента, как шарнир

Наличие даже минимального люфта в подвижной части с большой вероятностью приводит к негативным последствиям
Качество сборки отличное, еслипри эксплуатации инструмента ход подвижных элементов характеризуется плавностью и отсутствием стопорения.
Не допускается наличие значительного зазора между губами при нахождении в первоначальном положении.
Важно качество изготовления рукоятки инструмента. Она должна быть надежно зафиксирована

Скольжение ладоней по рукоятке недопустимо. Наиболее актуально это правило для тех инструментов, которые применяются в условиях наличия электрического напряжения.
Предпочтение стоит отдавать продуктам известных брендов. Это обеспечит соответствие изначально заявленных характеристикам реальным.
Ни в коем случае не использовать инструменты невысокого качества в случае проведения работ под напряжением, чтобы значительно снизить риск наступления поражения электрическим током.

К выбору стоит подходить ответственно

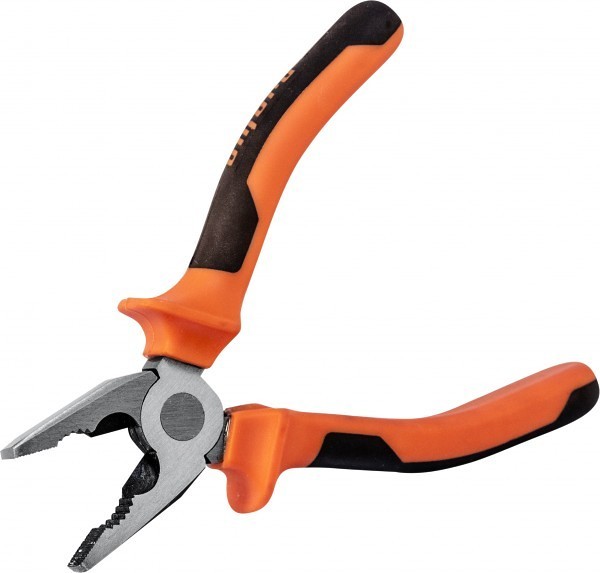

Устройство и характеристики

Пассатижи имеют шарнирно-губцевую конструкцию, то есть две их части подвижно связаны между собой шарнирным соединением, образуя две рукояти, а с противоположной стороны – губки.

В форме последних и кроется секрет универсальности инструмента.

В передней части обе губки имеют плоскую рифленую поверхность для удержания деталей.

Далее располагаются друг напротив друга зубчатые выемки.

Их назначение – крепкий захват шарообразных и круглых изделий, что делает комфортным использование пассатижей для работы с гайками, когда под рукой не оказалось подходящего ключа.

Следует сразу отметить, что в последнем случае желательно использовать профильный инструмент, чтобы выемки не уничтожили грани шляпки резьбового крепежа.

У основания губок в самом их начале располагаются острые лезвия, принцип работы и функции которых аналогичны бокорезам.

Они предназначены для перекусывания проволоки небольшого сечения и зачистки провода от изоляции.

Для работы с проволокой, имеющей большее сечение, сверху инструмента напротив шарнира расположены своего рода кусачки, способные перекусить более плотные материалы.

Материал

Как правило, при изготовлении пассатижей используются стали У7А и 8ХФ, либо других марок с подобными характеристиками.

При этом твердость, согласно ГОСТу:

• 51 HRCэ – для режущих элементов, расположенных на шарнире.
• 53 HRCэ – для режущих кромок бокорезов.
• 45,5 HRCэ – для зажимных поверхностей.

При изготовлении металл подвергается термической обработке с дополнительным закаливанием высокочастотными токами.

Кроме этого на поверхность наносится защитное покрытие, устойчивое к коррозии.

Простейший пример – воронение, которое также называется оксидированием.

Подразумевает обработку горячим масляным паром с последующим покрытием поверхности защитным лаком.

Воронение не дает качественной защиты от повышенной влажности, потому подобный инструмент предназначен для работы внутри помещений.

Хромированные пассатижи обладают намного лучшей устойчивостью к влаге, при этом имеют приятный внешний вид из-за характерного блеска, особенно, если поверхность отполирована.

Аналогичное, но более устойчивое к механическим повреждениям, покрытие цинком, которое встречается гораздо реже, чем предыдущий вариант.

Для удобства работы и одновременно защиты ручек, последние имеют изоляцию, которая бывает нескольких видов:

• Стандартная – пластик.
• Эргономичная – с резиновыми противоскользящими накладками, обеспечивающими надежное удержание инструмента.
• Электроизоляционная – жесткий пластик, обеспечивающий безопасность мастера при электромонтаже со значениями напряжения до 1000 В.

Изоляция на ручки крепится путем насаживания “на горячую”, на клей или в редких случаях посредством металлических штифтов.

Форма

В классическом исполнении пассатижи имеют прямую форму, однако, бывают и изогнутые в месте шарнирного соединения варианты для выполнения специальных работ.

Также распространение получил инструмент:

• С короткими губками – отличаются небольшим раскрывом, губки разводятся максимум на 35 мм.
• С удлиненными губками, длина которых доходит до 200 мм.

Внешняя часть губок может быть скругленной формы или с ромбовидными гранями, что позволяет проводить работы в местах с ограниченным пространством.

Размеры и вес

Длина типовых пассатижей составляет 160 – 180 миллиметров, ширина – 50 мм, толщина – от 10 до 13 мм. Весит такой инструмент 200 – 300 г.

Модели специального назначения могут иметь длину 100 – 510 мм.

Собственно, для указания длины производители часто используют дюймы, которые соответствуют стандартным миллиметровым размерам.

Так, например, длина 8-дюймовых пассатижей в метрической системе составляет 200 мм, 7-дюймовых – 180 мм, 6-дюймовых – 160 мм, и так далее.

ГОСТ

Технические характеристики для пассатижей описаны в ГОСТ 17438-72.

Стандарт длины для инструмента с губками, имеющими закругленную форму, оставляет 200, 250 и 300 мм, а для вариантов с гранеными прямыми губками – 160, 180 и 200 мм.

Какой инструмент выбрать себе

Подведём итог: какой инструмент должен быть в домашней мастерской? Прежде всего — пара плоскогубцев разного размера, которыми не откручивают гайки, не гнут металл, а используют исключительно в качестве усиленного пинцета. Соседнее место в ящике занимают пассатижи большого (160–200 мм) и малого (120 мм) размеров для широкого круга задач. Большинству домашних мастеров этого будет достаточно, но если вы любитель самоделок или занимаетесь ремонтом техники, арсенал шарнирно-губцевого инструмента нужно расширить.

Как минимум понадобятся плоскогубцы с длинными и сужающимися к концу губками, круглогубцы с губками конического сечения и пара изогнутых длинногубцев разных размеров. Для металлообработки незаменимы усиленные пассатижи, имеющие ребра жёсткости на рукоятках и их сочленении с шарниром. Для откручивания слизанных гаек хорошо подойдут переставные клещи, также желательно иметь пассатижи со свободным шарниром для крупных деталей.

Одним из полезнейших инструментов для мастерской будут ручные струбцины, иначе называемые пассатижами с фиксированным прижимом. Вещь это действительно полезная и находит множество применений в разных видах слесарных работ. Ну а если вы работаете на выезде и не желаете постоянно носить за собой кучу инструмента, приобретите качественный мультитул с универсальной формой губок, накидными ключами и складными отвёртками.

Относительно качества можно сказать одно: то, что бывают реально «неубиваемые» пассатижи — никакой не миф. Поэтому хотя бы один экземпляр действительно качественных и дорогих пассатижей на 140–160 мм однозначно должен иметься в арсенале каждого мастера, его хватит на большую часть профессиональной деятельности. А вот всех остальных представителей шарнирно-губцевого семейства, используемых для специальных работ, лучше взять подешевле, но обязательно с качественными многокомпонентными рукоятками и более-менее приличным качеством стали.

рмнт.ру

Пассатижи и плоскогубцы: секреты удачного выбора

На первом этапе выбора инструментов требуется определить, для реализации каких именно задач они предназначаются. Такая необходимость связана с тем, что некоторые модели могут применяться для выполнения разнообразных работ, в то время как другие изделия характеризуются более узкой специализацией.

При покупке пассатижей или плоскогубцев рекомендуют отдавать предпочтение проверенным производителям.

Как только был определен тип инструмента, необходимо провести небольшое персональное исследование. Для этого можно читать специализированные обзоры, просматривать видеоролики, а также сравнивать картинки плоскогубцев и пассатижей, изготовленных теми или иными компаниями. Кроме всего прочего, следует помнить, что изделия могут разниться составом металла, отделкой рукояток, весом, степенью удобства при обхвате, производительностью и дизайном.

На заметку! Если позволяют материальные возможности, лучше отдавать предпочтение профессиональным инструментам.

И это вовсе не прихоть, а реальное преимущество профессиональных изделий перед любительскими. Наверняка будет очень обидно в самый разгар работы остаться без плоскогубцев или после десятка откусанных отрезков проволоки выбросить бокорезы в связи с их непригодностью. Что же касается профессионального набора плоскогубцев, его хватит надолго для применения в быту.

Лучше покупать профессиональные инструменты, даже если планируется использовать их только в быту.

В процессе выбора отдельного внимания заслуживает также шарнир. На нем не должно быть люфтов. Если ход мягкий, плавный, поверхности соприкасаются равномерно, а рукоятки на ручках располагаются надежно и отсутствует свободное скольжение, значит, удалось найти по-настоящему качественное изделие.

Во многих случаях пассатижи могут стать вполне достойной заменой другим инструментам. Прежде чем отправиться за покупкой, следует максимально четко представить, для выполнения каких задач планируется их применять.

Современный рынок инструментов располагает огромным ассортиментом плоскогубцев, цена которых разнится в зависимости от типа изделий и производителя. Таким образом, у каждого мастера есть возможность подобрать оптимальный инструмент, который станет надежным помощником в процессе выполнения тех или иных работ.

Ассортимент строительных магазинов

Что такое пассатижи и чем они отличаются от плоскогубцев, вы уже поняли.

Теперь помогу вам сориентироваться среди полок специализированных магазинов, ознакомив с наиболее ходовыми позициями и дав пару советов по выбору:

Параметр	Описание
Масса	100 г
Страна-изготовитель	Швейцария
Бренд	«ОРЕОЛ»
Назначение	Выполнение слесарных и монтажных работ
Длина	15 см
Материал «губ»	Углеродистая полированная сталь
Материал рукоятки	Двухкомпонентный
Стоимость	170 рублей

Образец пятнадцатисантиметровой модели швейцарской фирмы «ОРЕОЛ»

Шарнир обязан двигаться плавно и без люфта

Восемнадцатисантиметровая модель от швейцарской фирмы «ZCL»:

Параметр	Описание
Масса	120 г
Страна-изготовитель	Швейцария
Бренд	«ZCL»
Назначение	Выполнение слесарных и монтажных работ
Длина	18 см
Материал «губ»	Углеродистая полированная сталь
Материал рукоятки	Двухкомпонентный
Стоимость	190 рублей

Образец восемнадцатисантиметровой модель от швейцарской фирмы «ZCL»

Плотное соприкосновение обеих частей рабочей части – залог эффективной эксплуатации изделия

Модель «DEXELL 180 мм, CR-V»:

Параметр	Описание
Масса	250 г
Страна-изготовитель	Китайская Народная Республика
Бренд	«DEXELL»
Назначение	Выполнение слесарных и монтажных работ
Длина	18 см
Материал «губ»	Хромованадиевая сталь
Материал рукоятки	Двухкомпонентный
Цена	320 рублей

Образец модели «DEXELL 180 мм, CR-V»

Параметр	Описание
Масса	341 г
Страна-изготовитель	Китайская Народная Республика
Бренд	«DEXELL»
Назначение	Выполнение слесарных и монтажных работ
Длина	18 см
Материал «губ»	Нержавейка
Материал рукоятки	Резина
Цена	790 рублей

Образец многофункциональной модели «Dexell – 15 функций»

Модель миниатюрных пассатижей от швейцарской фирмы «ОРЕОЛ»:

Параметр	Описание
Масса	200 г
Страна-изготовитель	Швейцария
Бренд	«ОРЕОЛ»
Назначение	Выполнение слесарных и монтажных работ
Длина	11,5 см
Материал «губ»	Высокоуглеродистая полированная сталь
Материал рукоятки	Двухкомпонентный
Стоимость	150 рублей

Образец модели миниатюрных пассатижей от швейцарской фирмы «ОРЕОЛ»

Параметр	Описание
Масса	230 г
Страна-изготовитель	Польша
Бренд	«TOPEX»
Назначение	Выполнение электромонтажных работ
Длина	16 см
Материал «губ»	Сталь
Материал рукоятки	Пластик
Стоимость	435 рублей

Образец диэлектрической модели от польской фирмы «TOPEX»

Пятнадцатисантиметровая модель фирмы «Бригадир»:

Параметр	Описание
Масса	100 г
Бренд	«Бригадир»
Назначение	Выполнение слесарных и монтажных работ
Длина	15 см
Материал «губ»	Кованая высокоуглеродистая сталь марки CS-55
Материал рукоятки	Двухкомпонентный
Стоимость	385 рублей

Образец пятнадцатисантиметровой модель фирмы «Бригадир»

Параметр	Описание
Масса	505 г
Страна-изготовитель	Китайская Народная Республика
Бренд	«Стенли»
Назначение	Выполнение сантехнических работ
Ключевой показатель	24 см
Толщина	3 мм
Стоимость	950 рублей

Образец регулируемой модели «DynaGrip»

Регулируемая модель «MaxSteel VDE 1000V»:

Параметр	Описание
Масса	407 г
Страна-изготовитель	Китайская Народная Республика
Бренд	«Стенли»
Назначение	Выполнение сантехнических работ
Ключевой показатель	25,5 см
Толщина	3,5 мм
Стоимость	1150 рублей

Образец регулируемой модели «MaxSteel VDE 1000V»

Плоскогубцы

Этот инструмент родом из нашего детства. Большой энциклопедический словарь технических терминов определяет плоскогубцы, как ручной слесарно-сборочный инструмент, оснащённый губками пирамидальной формы прямоугольного сечения, применяемый для захвата и изгибания небольших металлических деталей. Из определения видно, что плоскогубцами можно:

• удерживать предмет (металлическую полосу, шайбу, гвоздь, электрический провод);
• согнуть металлическую полоску, проволоку.

То есть, основное их назначение — захват и манипулирование. Инструмент умеет только держать и гнуть. Не зря среди своих многочисленных родственников — пассатижей — на витринах магазинов инструмента встречается сейчас крайне редко. Отечественные плоскогубцы должны соответствовать ГОСТ 7336-93, согласно которому они бывают:

1. С короткими (25–55 мм) или длинными (50–63 мм) губками. Кстати, критерием принадлежности к тому или иному типу является не длина губок, а соотношение их линейных размеров с размерами зажимных рукояток.
2. С простыми или изолирующими рукоятками. Последние при этом изготавливают согласно ГОСТ 11563-94, который регламентирует требования к ручному инструменту для выполнения работ под высоким напряжением.

Размеры выпускаемых инструментов: 125–220 мм (общая длина).

Изготавливают отечественный инструмент из инструментальной углеродистой стали У7А с объёмной закалкой до 45 единиц по HRC. Декоративное покрытие для защиты от коррозии наносят одним из 3-х способов:

• Химическое оксидирование. Цвет покрытия — тёмно-серый с чёрным отливом.
• Химическое фосфатирование. Поверхность инструмента — матово-серая, различных тонов (от светло- до тёмно-серого).
• Хромирование. Это покрытие наиболее прочное и коррозионностойкое.

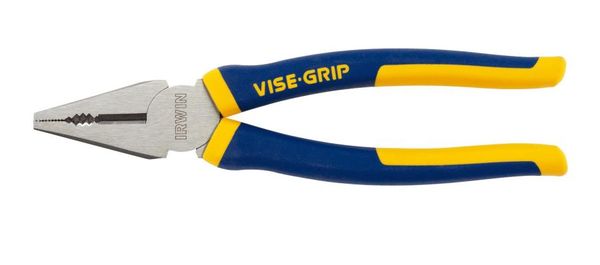

Устройство

В первую очередь перестаём путать пассатижи и плоскогубцы между собой, что очень любят делать домашние мастера, но не позволяют себе профи. Оба этих инструмента относятся к шарнирно-губцевым и даже немного похожи своим внешним видом, но при этом разительно отличаются конструкционными элементами.

Рассматривая два этих приспособления, справедливо будет отметить, что раньше появились как раз именно плоскогубцы, рабочей частью которых являются вытянутые металлические зажимы, оснащённые с внутренней стороны мелкими зубчиками для улучшения захвата. И уже потом у кого-то возникла идея их модернизировать.

Отличие же сформировали следующие фрагменты:

1. Зубчатая выемка
   , позволяющая осуществлять крепкий захват даже круглых и шарообразных изделий. Также благодаря этому на первый взгляд невзрачному изменению конструкции «губ» стало удобно использовать инструмент для закручивания болтов и гаек в тех случаях, когда рядом нет подходящих ключей;

1. Бокорезы
   . Ближе к шарнирному механизму пассатижи имеют острые лезвия, дающие возможность снимать изоляцию с проводов и перекусывать тонкую проволоку;

1. Резаки
   расположены на внешней стороне шарнира. С их помощью можно перерезать уже более толстые проволочные фрагменты или даже сетку Рабица.

Таким образом, разница между плоскогубцами и пассатижами заключается именно в наличии трёх описанных дополнений. Схожими же у них являются лишь зубчатые кончики «носиков».
