Как правильно подключить электрический патрон к проводам

Виды по типу цоколей

Типы цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Виды по типу цоколей

Типы цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Блиц-советы

1. Выполнять замену, не обесточив помещение, категорически запрещено, зачастую это приводит к трагическим последствиям.
2. В случае обнаружения неполадок в основной электропроводке необходимо произвести полную или частичную ее замену.
3. Иногда патроны изначально имеют отводные провода, поэтому при соединении различного вида провода, например, в качестве основного, выступает алюминий, а от осветительного прибора идет медь, для подсоединения целесообразно использовать специальные клеммники. Если таковых нет – провода следует соединить, скрутить и покрыть изоляционной лентой.
4. Прежде чем снять люстру, следует запомнить или зарисовать схему подключения, что исключит возможность неправильного подсоединения.
5. Если причиной снятия потолочного светильника является вышедший из лада патрон, можно попробовать его отремонтировать. Зачастую латунные пластины отходят, окисляются или ржавеют. В таком случае их можно очистить шлифовальной шкуркой. Также следует осмотреть контактные крепежные детали, находящиеся под керамической вставкой. При необходимости их подчищают и подкручивают. После тщательного осмотра патрон собирают и вкручивают в него лампу, конца проводов светильника помещают в переноску. Результатом правильно проведенного ремонта будет излучение света лампой.
6. Подчас лампу накаливания из патрона извлечь не представляется возможным – цоколь заклинивает, и при отвинчивании лампы извлекается лишь стеклянная колба. Чтобы в дальнейшем патрон можно было использовать в других люстрах, необходимо отвинтить цилиндрический элемент корпуса изделия, удерживая его за нижнюю часть. Если эти манипуляции не дают положительного результата, цоколь разрешается выкрутить посредством плоскогубцев, взяв его край и провернув в патроне.

Для чего предназначен патрон в осветительном приборе

Если проводить аналогии, то патрон можно сравнить с гнездом тех же наушников, для которого штекером является лампочка. В зависимости от вида, лампа может вворачиваться или просто вставляться в патрон. При этом создаётся надёжный контакт токоведущих проводов с излучателем. Для обывателя проблема заключается в том, что цоколи ламп, равно как и патроны под них, не всегда имеют одинаковый размер и внешний вид. А значит, имеет смысл разобраться, как классифицируются те или иные соединительные узлы домашней электросети.

Для различных светильников требуются разные патроны под определённые лампыФОТО: rmnt.ru

Выбор патрона

При выборе данного изделия, прежде всего, следует отдавать предпочтение известному и проверенному бренду.

Во избежание трудностей с креплением конструкция нового патрона должна отвечать типу изделия, ранее используемому в люстре. Преимущество лучше отдать изделию из керамики ввиду его надежности в процессе эксплуатации.

Основные требования выбора:

• мощность лампы, которую планируется подключать;
• соответствующий типу патрона диаметр;
• маркировка;
• параметры: размеры, мощность;
• цена не должна быть слишком низкой.

Стоимость зависит от многих факторов, в частности от типа изделия и его производителя. Сегодня рынок предоставляет потребителю широкий выбор как российских, так и импортных марок.

Диапазон цен довольно велик:

1. Тип Е27:
   • отечественного производства – 25 рублей;
   • Китай – 45 рублей;
   • Италия – 130 рублей.
2. Тип Е14:
   • отечественного производства – 20 рублей;
   • Китай – 20 рублей;
   • Италия – 90 рублей.
3. Для галогенных ламп:
   • отечественного производства – 15 рублей;
   • Китай – 30 рублей;
   • Италия – 150 рублей.

Назначение патрона

Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

• Выключатель (одно-, двух-, трехклавишный);
• Лампы с патронами;
• Распределительная коробка;
• Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части

Стандартный штырьковый цоколь

Винтовые

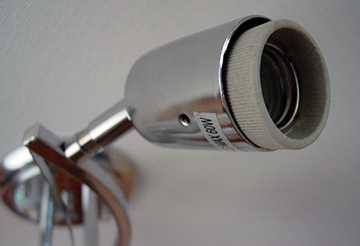

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.

Винтовой цоколь

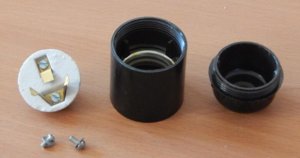

Ремонт разборного электропатрона

Использование тонкогубцев

Когда при работе лампочка начинает мигать или перегорает, пользователь может судить о проблемах с патроном. Это одна из самых распространенных поломок. Если при включении слышен неприятный жужжащий звук и чувствуется запах гари, нужно осмотреть изделие. При обнаружении почерневших контактов следует провести их чистку. Также может потребоваться замена патрона в люстре на новый.

Для ремонта необходимо разобрать патрон на составляющие, осмотреть и прочистить до характерного блеска контакты. Корпус нужно открутить, придерживая за донышко. Если не получается открутить, его можно вытащить тонкогубцами, взявшись за край цоколя.

Бывают случаи, когда не выкручивается лампочка из патрона из-за повреждений. Тогда вытащить его сложнее. Прежде всего следует обесточить светильник, а затем воспользоваться одним из описанных способов.

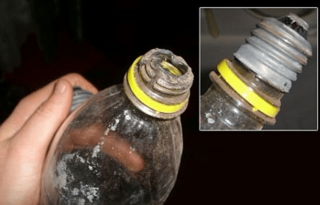

Патрон без лампочки можно выкрутить пластиковой бутылкой

Как выкрутить патрон если лопнула лампочка:

• С помощью тонкогубцев или пассатижей. Нужно оторвать осколки колбы, не роняя их на пол. Затем цоколь выкручивают тонкогубцами. Цоколь нужно захватить за край и вытащить наружу. Работу нужно делать аккуратно, стараясь не повредить электропатрон Е27.
• С помощью пластиковой бутылки. Ее нужно немного расплавить у горловой части и вставить в цоколь. Следует подождать несколько секунд, пока пластик не застынет и не приклеится, а потом начать выкручивать конструкцию. Выбирается именно бутылка, так как ее горлышко будет легко вкручиваться в цоколь.
• Разборка электропатрона. Подходит лишь для старых карболитных патронов. Изделие нужно аккуратно разобрать на составляющие и вытащить из осветительного устройства.

Как крепить и устанавливать, разберем разные виды

По правилам безопасности и эксплуатации нельзя напрямую соединять патрон с электрической сетью. Предварительно необходимо закрепить его в приборе освещения (светильник, люстра, бра). Для крепления в корпусе предусмотрено винтовое отверстие, чаще всего расположенное по центру или по бокам. Существует несколько стандартных видов крепления.

За токоподводящие провода

Для реализации этого способа на дно патрона устанавливается пластиковая втулка с винтом и отверстием для вывода токоведущих проводов. Подключается контактная группа, затем провода пропускаются через пластиковый винт, что обеспечивает их крепление.

На трубке

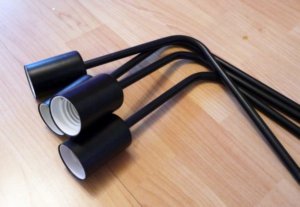

Крепление на трубке

Вся нагрузка от составляющих элементов светильника или люстры ложится на металлические трубки.

Токоведущие провода пропускаются сквозь полую металлическую трубу, к концу которой при помощи гаек крепится плафон или другой декоративный элемент.

Яркий пример – классическая бытовая люстра.

Втулкой

Крепление на втулке

Этот метод крепления удобен для настенных светильников. Провод продевается через устройство втулки и закрепляется в результате затяжного давления резьбового соединения частей втулки.

В эксплуатации применяются металлические втулки. Они, в отличие от пластмассовых, более устойчивы к влиянию повышенной температуры.

С безвинтовыми контактными зажимами

В этом случае крепежная система собирается по частям. Для начала закрепляют дно патрона и пропускают токоведущие провода, затем с помощью безвинтовых зажимов (защелок) крепится его корпус.

Крепление защелками

Рисунок 22 — крепление с безвинтовыми контактными зажимами

Устройство и принцип действия наиболее популярных моделей

В зависимости от вида лампы и назначения ей характерен свой тип цоколя и патрона. Наиболее известные виды это, аналогичные цоколю, винтовые и штырьковые.

Контактная группа патрона типа Е

Винтовой или резьбовой патрон для одноименного цоколя типа Е представляет собой керамическую конструкцию стаканного типа с нанесенным на внутренний боковой слой резьбовым соединением. Также в основании установлены два медных контакта – центральный и боковой. За счет материала, из которого они выполнены, имеют высокую проводимость электрического тока и термостойкость, что защищает патрон от плавления.

Любая электрическая сеть переменного тока имеет два провода – «фаза» и «ноль», также как и знакомый всем «плюс» и «минус» в сетях постоянного тока или батарейках.

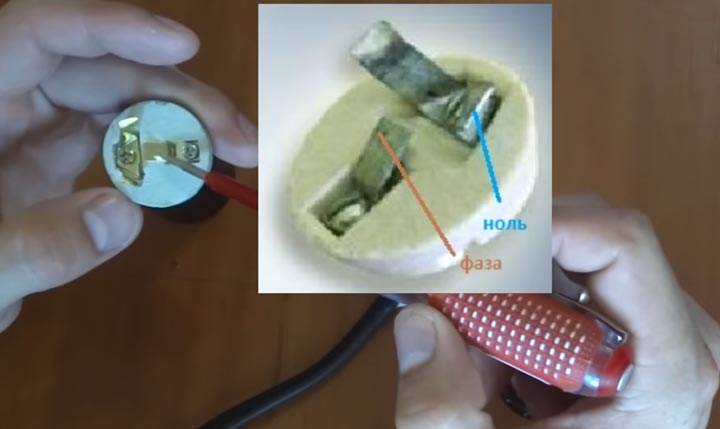

Подключение фазы и ноля

Фаза (красный) – это провод, в котором протекает электрический ток от источника к нагрузке, в нашем случае это лампа. Специальной индикаторной отверткой определяется, где фаза в патроне: загорелся индикатор – есть напряжение, значит провод фазный.

Ноль (синий) – это провод, в котором протекает обратный электрический ток от нагрузки к источнику, определяется с помощью индикатора – лампочка индикатора не загорается.

При подключении патрона к электрической сети фаза выводится на его центральный контакт, который коммутирует с первым контактом цоколя

При подключении важно выполнить аккуратное замыкание провода с контактом, чтобы ток фазы не попал на другие открытые токопроводящие части

Ноль выводится на боковой контакт патрона, который при установке цоколя замыкается с его вторым контактом – резьбовой частью. В целях недопущения однофазного короткого замыкания между фазой и нулем, контакты цоколя изолированы между собой.

После сборки электрической цепи, ток протекает по следующей схеме. Выключатель переводится в положение «включен», по фазному проводу ток поступает на центральный контакт патрона, затем на первый контакт цоколя — лампа загорается. Ток протекает через второй контакт цоколя и боковой контакт патрона, затем возвращается через нулевой провод. При переводе выключателя в положение «отключен» размыкается фазный провод и лампа гаснет.

Патрон типа G

Патрон для штырькового цоколя типа G имеет простейшую конструкцию: два паза (в отдельных модификациях возможно четыре) электрически соединенные нулевым и фазным проводом. В отличие от винтового, в штырьковом патроне не имеет значение «полярность» подсоединения проводов. Цоколь вставляется в пазы путем погружения штырей – контактов с помощью небольшого нажатия.

Ищем фазы и ноль

К сожалению нет единого обязательного стандарта обозначения проводов фаза и ноль. И гадание по цвету не принесёт результата. Единственно правильным решением будет прозвонить провода.

Прозвонить провода можно либо специальным устройством мультиметром, либо индикаторной отвёрткой. На проводах на которых будет напряжения и будут фазами.

• Светодиодные LED-лампы — какие лучше? Обзор самых популярных и надежных моделей, с фото и видео!

• Как выбрать цветовую температуру — смотрите здесь! Таблица, инструкция, обзор яркой и оптимальной цветовой температуры для комнаты

• Как выбрать офисные светодиодные светильники — смотрите инструкцию здесь! Фото готовых решений + ответы электрика

Проверять необходимо при включенном выключателе светильника и при включённом щитке. А вот перед подключением люстры следует наоборот всё выключить, чтобы случайно не допустить роковой ошибки.

При работе с мультиметром нужно поставить режим больше 220 В и щупами проверить все возможные пары проводов.

Если провода не прозваниваются, то это фазы, а если мультиметр показывает 220, то один из них ноль. Работая с индикаторной отвёрткой всё куда проще, прикасаетесь кончиком к проводу, если горит лампочка фаза, если нет ноль.

Назначение патрона

Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Достоинства и недостатки различных видов патронов

Попробуем разобраться с плюсами и минусами патронов, изготовленных из различных материалов. А начать следует с наиболее распространённых изделий – из карболита и керамики.

Среди достоинств материала можно отметить:

• невысокую стоимость;
• устойчивость к высоким температурам;
• распространённость (проблем при необходимости замены не возникнет).

Керамический G4 для подключения светодиодных или галогеновых точечных светильниковФОТО: ачинск.бигсклад.рф

Но помимо плюсов, есть у таких изделий и чувствительные минусы:

• качество подобных патронов оставляет желать лучшего;
• материал чрезвычайно хрупок, что, вкупе с первым пунктом, способствует частым поломкам с необходимостью замены;
• контакты (в последнее время всё чаще) делаются из простого металла, подверженного коррозии, что приводит к ухудшению соединения, его нагреву и отгоранию либо попросту исчезновению. А значит, нужно быть готовым к тому, что чистить такие контакты придётся часто.

Это тоже одна из разновидностей патрона под штырьковый цокольФОТО: krsk.au.ru

Подключение электропатрона

Контакты для подключения

Для понимания работы и способа подключения устройства нужно разобраться, как прибор работает. Следует рассмотреть процесс сборки с нуля перед тем как подключить патрон к проводам на потолке. Пластина из латуни прижимается к керамическому вкладышу при помощи центрального контакта. Винт, вкрученный в стальную пластинку, устанавливает контакт на вкладыше.

Винт также выполняет роль проводника тока. По этой причине его следует надежно закручивать, чтобы был создан качественный контакт. Аналогичным образом устанавливается вторая латунная пластина.

На проводниках нужно сформировать кольца. Их продевают через донышко и прикрепляют к пластинам из стали. При подключении патрона через стандартный переключатель фаза присоединяется к центральному контакту. Нулевой провод присоединяется к боковому контакту

Важно соблюдать маркировку при подсоединении проводов

Последний шаг – накручивание корпуса на дно. Теперь патрон можно использовать и вставлять в него лампочку.

Подключение патрона с клеммами

Клеммный патрон

Существует новый тип патронов. В них провода прижимаются при помощи клеммных колодок. Подобный способ монтажа позволяет ускорить установку лампочек в люстры.

Корпус выполняется из пластмассы и является монолитным. Контакты крепятся на внутренней стороне на заклепки. Недостаток таких патронов – невозможность ремонта при поломке.

Выпускаются патроны с клеммами с цоколем Е14 и Е27.

Подключение безвинтового электропатрона

Устройства с безвинтовых подключением устанавливаются легко. Внутри расположены пружины из латуни, которые используются для защемления и фиксации проводников. В корпусе имеются отверстия, обычно две пары.

Для подсоединения патронов параллельно в люстры, две пары контактов соединяются попарно. На один патрон поступает напряжение, а следующие подсоединяются через перемычки. Всего можно подключить 10 и более патронов.

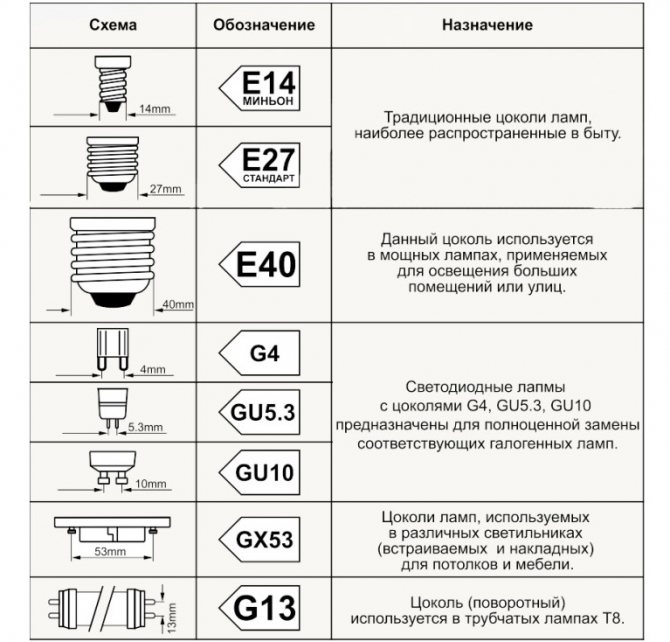

Виды по типу цоколей

Типы цоколей

Электропатроны можно разделить по типу цоколей. Выделяют две большие группы – резьбовые и штырьковые устройства.

Патроны с резьбой на внутренней части подходят для лампочек с резьбовым цоколем. Имеют маркировку Е14, Е27 и другую, где Е указывает на способ фиксации (на резьбу), а число – диаметр. К стандартным относятся следующие 8 типоразмеров – Е5, Е10, Е14, Е12, Е17, Е26, Е27, Е40. Чтобы поставить источник света, его нужно прикрутить.

Штырьковые модели обозначаются буквой G. Цифра после буквы показывает расстояние между штырьками в мм. При четырехконтактном подключении цифрой обозначается расстояние между противоположными отверстиями. Используются такие устройства в точечных светильниках на натяжные и подвесные потолки. Разделяются изделия со штырьками по материалу корпуса, материалу вкладыша, виду крепления, расстоянию и числу контактов.

Подводим итоги

Как видим, поменять патрон в светильнике или люстре не такая сложная задача, как может показаться на первый взгляд

Здесь важно проявить внимание и терпение, ведь большинство деталей и соединений небольших размеров

Что может быть проще поменять лампочку в люстре или светильнике. Но часто бывает не все так просто, лампочка может разбиться, прикипеть или заржаветь.
Здесь нужны особые способы дабы не повредить вашу люстру или другой осветительный прибор.

Однозначно ответить почему лампочка не откручивается не получится, ведь причин может быть несколько.
Возможно комплектующие вашего светильника не так качественные, недобросовестные производители стараются удешевить конструкцию, экономя таким способом на материале или используют некачественные материалы.
Возможно причины связаны с плохим электрическим контактом в месте резьбового соединения.

Но что можно посоветовать чтоб постараться предотвратить такие проблемы

Вкручивать лампочки по мощности не больше цифре указанной на осветительном приборе как максимальной, в большинстве случаев это 60Вт. Правило скорее уместно для лампочек накаливания, так как лампочки накаливания большей мощности выделяют больше тепла и могут испортить как светильник так электрическое соединение (патрон)

Лампочку нужно всегда плотно вкручивать в патрон, но при нажывлению подыскивать такое положение лампочки чтоб она сразу свободно и без особых усилий вкручивалась в свою резьбу

Не оставлять жирных пятен на колбе лампочки, особенно это правило важно для галогенок. Лучше всего лампочки вкручивать, обернув колбу тонкой тканью, кроме того это защитит ваши пальцы если лампочка лопнет

Существуют спец средства в виде спреев (например KONTAKT S61) которыми можно обработать соединение, патрон и резьбу лампочки и сохранить надежный электрический контакт на долгие годы даже в не совсем благополучных условиях, например при повышенной влажности. Таким средством можно также обрабатывать уже под ржавевшие уже слегка контакты очищая их. Некоторые специалисты рекомендуют натирать резьбу графитом, это может быть кусок щетки от электрического двигателя или толстый карандаш.

Приступая к какой либо работе с светильником, необходимо отключить подачу напряжения на него. Выключив не только выключатель но и соответствующий автомат в щитке.

Как выкрутить лампочку

Если лампочка цела

Если же лампочка лопнула
, а цоколь остался внутри и незачто словить чтоб ее отвинтить от туда. Следует сразу убрать торчащие кусочки стекла чтоб не порезаться.
Наиболее применимый вариант использовать плоскогубцы или круглогубцы. Оставшийся внутри цоколь лампочки изнутри распирается губками плоскогубцев и вывинчивается против часовой стрелки. Или можно тонкими плоскогубцами словить крайнюю кромку цоколя и постараться таким способом ее все таки выкрутить.
Можно так же применять смягчение спреем (описным выше).

Вместо плоскогубцев можно применить и другие предметы: рукоять отвертки обвернута плотной тканью, мягкий корок от вина, плотно свернутый комок бумаги или даже кусок подходящей толщины мыла. Здесь главное распереть цоколь изнутри, чтоб можно было провернуть зафиксированный предмет.

Есть еще интересный способ в котором «откручивающим инструментом» может послужить обыкновенная пластиковая бутылка из под воды или пива. Как это делается? Горлышко бутылки при помощи огня нагревают до размягчения пластмассы, можно зажигалкой. Затем горлышко втискается в цоколь лампочки и удерживается 10 — 15 сек. чтоб пластмасса застыла и схватилась с цоколем. После чего застрявшую лампочку выкручивают.

Бывают случаи что лампочка «намертво» прикипела или приржавела и непомогает ни один из способов представленных выше. Есть последний радикальный способ. Нужны плоскогубцы с тонкими губками.
Для начала сбиваем все внутренности в патроне чтоб осталась лишь метал и с помощью плоскогубцев начинаем аккуратно сминать этот метал во внутрь, в разных частях по очереди и понемногу. В результате кусок скрученного металла просто выпадет с патрона светильника.

Следует быть осторожным так как этим способом можно повредить сам патрон, кроме того если в светильнике патрон был плохо прикручен к ножке светильника — он может прокручивается. Так что во время манипуляций с светильником, фиксировать нужно сам патрон в руке а не светильник.

В настоящее время, в осветительных приборах используют различные источники света, которые подключаются к сети посредством патронов. Сами патроны, являются важным звеном в электрической схеме устройства. И некоторые неисправности данных элементов, требуют их замены. Но чтобы выполнить работу самостоятельно, необходимы некоторые базовые знания.
