Как сделать печь для гаража из газового баллона?

Из газового баллона

В любой печи из металла слабыми местами являются швы, поскольку именно они под влиянием перепадов температур начинают разрушаться в первую очередь.

Именно поэтому был найден оптимальный выход из ситуации – изготовление печи для бани из баллона, а также из трубы. Количество швов в этом случае минимум.

Помимо прочего, баллоны представляют собой практически полностью готовую емкость для обустройства каменки. Достаточно лишь вырезать несколько отверстий и установить на них двери.

Оптимальное решение для небольшой парной

В случае, если в вашей бане относительно небольшая парная, для изготовления печи можно взять маленький баллон. В большинстве случаев применяют баллоны емкостью 27 литров, поскольку у них довольно удачные габариты: высота – 50 см, а диаметр – 30 см. Также отличная толщина стенок в 6 мм позволит изготовить великолепную печь с хорошими техническими характеристиками и долгим сроком эксплуатации.

Необходимые материалы для изготовления

Для того, чтобы сделать максимально функциональную и экономичную печь для бани из баллона своими руками, понадобится:

1. Вода;
2. Болгарка;
3. Пустой баллон;
4. Сетка и стойки из металла;
5. Сварочный аппарат;
6. Ножницы для резки металла;
7. Вытяжная труба;
8. Стальные петли;
9. Камни;
10. Фломастер или маркер;
11. Шланг.

Лучше всего использовать пустой баллон из-под пропана, поскольку у него довольно плотные металлические стенки. Благодаря данным техническим характеристикам, он довольно быстро накапливает тепло и долго его сохраняет.

Внимание! Первое, что нужно сделать при изготовлении печи для бани из газовой трубы – удалить из баллона остатки газа. Сделать это совершенно просто, достаточно лишь залить в него воду

Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи

Сделать это совершенно просто, достаточно лишь залить в него воду. Дело в том, что вода вытесняет остатки газов из емкости. Когда баллон будет полностью наполнен, воду нужно слить в ведро. После этого приступаем к срезу крана и созданию печи.

Пошаговая инструкция по изготовлению

1. В очищенной от остатков газа емкости проделываются отверстия для трубы. Для этих целей используем болгарку. Помимо этого, нужно проделать отверстия в торце баллона, оно должно быть меньшего диаметра, нежели разъем для дымохода. По центру баллона необходимо прорезать дверь, дабы можно было легко и просто добавлять дрова, а также прочищать печь изнутри;
2. Далее при помощи той же самой болгарки необходимо срезать ручки в верхней части баллона;
3. На одной из сторон следует проделать дрелью множество отверстий для колосников. Поверх отверстий закрепляется металлический купол. Крепится он при помощи сварки. Так получается ящик для золы;
4. На ящик, а также к топке крепятся дверцы, а у задней части баллона – патрубок для дымохода.

Как использовать

Следует позаботиться о выводе дымохода за пределы банного помещения. Это очень трудоемкий и кропотливый процесс, который в большинстве случаев требует вмешательства опытного мастера.

Далее вовнутрь печи необходимо поместить дрова и поджечь их. Сверху баллона размещаются крупные камни, которые будут получать тепло от раскаленного баллона и отдавать его помещению. Для того, чтобы получить большое количество пара, периодически следует поливать горячие камни водой.

Основные плюсы пиролизных печей:

• Высокий КПД — от 90% и более.
• Экономичность по топливу — одной закладки достаточно на 12-24 часа.
• Современные модели пиропечей заводского производства работают на одной топливной закладке более 48 часов.
• Минимум участия человека, упрощенная эксплуатация. Исключаются ночные дежурства.
• С точки зрения экологии — чем меньше продуктов горения уходит в атмосферу, тем лучше. Пиролизная печь дает минимум угарного газа и твердых дымовых частиц. Практически весь СО сгорает.
• При наличии грамотных чертежей для изготовления пиропечки своими руками и качественного точного исполнения реально получить агрегат, работающий с практически полным сжиганием сухого топлива. Золы и сажи крайне мало, все сгорает без остатка, и в чистках печи и дымохода необходимости нет.
• Можно использовать дешевое топливо — высушенные отходы деревообработки, легкую растительную биомассу, листву, ветки, солому и пр.

Порядок изготовления печи из листов стали

Прежде всего, нужно подобрать подходящий детальный чертеж с размерами. Согласно ему изготавливают заготовки для печи.

Элементы емкости для топлива изготавливают из стали толщиной 4 мм, а вот крышку резервуара и дно топливной камеры нужно делать из 6 мм стали.

Стальной лист укладывают на плоскую поверхность, наносят на него разметку и болгаркой вырезают детали нужного размера. Окалину и наплывы счищают надфилем.

Из стали 4 мм толщины вырезают полоску 115 мм ширины, которую на станке сгибают в трубу сечением 34-34,5 см. Концы листа заваривают сваркой – это будет труба резервуара с маслом.

Крышку для емкости с маслом (круг сечением 34,5 см) вырезают из такой же стали. Эту крышку нужно приварить к трубе. Кроме того, на нее приваривают 4 ножки из уголков.

Полоску шириной в 6 см вырезают из стали 6 мм толщины. Эту полоску скручивают в кольцо сечением 35,2 см. Из той же стали вырезают круг такого же диаметра, как и кольцо (35,2 см). В центре круга прорезают отверстие сечением 10 см для дымовой трубы. Отступив от него 4 см, вырезают еще одно отверстие, сечением 5-6 см для заливки масла. Подготовленный круг приваривают к кольцу. Это будет бак для заливки масла.

Из стали 6 мм толщины вырезают еще один круг сечением 35,2 см. Отступив немного от края круга, нужно прорезать отверстие 10 см в диаметре. Между центром круга и центральной точкой отверстия должно быть около 11 см. В это отверстие будет вставляться патрубок для стыковки с дымоходом.

Патрубок делают из 10 см трубы, его длина составляет 13 см.

Далее нужно вырезать прямоугольную пластину 7 см в ширину и 33 см в длину из 6 мм стали. Она послужит перегородкой. Пластину приваривают внутри кольца сечением 35,2 см поближе к отверстию для патрубка. После этого в отверстие вставляют выхлопной патрубок 13 см в высоту.

Следующий шаг – изготовление горелки. На трубе в нижней части нужно проделать 48 отверстий 9 мм в диаметре, расположив их в 6 рядов по 8 штук в каждом с отступом между ними в 6 см.

Эту трубу вставляют в крышку резервуара для масла, которую вырезали из 4 мм стали

Важно удостовериться, что труба стоит ровно и плотно. Если потребуется, подогнать уровень можно болгаркой и напильником

После этого детали сваривают между собой, а швы зачищают.

В бак для заливки масла вставляют выхлопной патрубок 16 см длины.

Теперь верхнюю и нижнюю части резервуара можно соединить, но не сваривать – просто вставив друг в друга. Для прочности поверх емкости надевают уплотнительное кольцо сечением 35,4 см. Уровень поможет проверить горизонтальность конструкции и точность состыковки деталей.

Далее приваривают трубу горелки к баку для заливки масла. С другой стороны к ней нужно приварить конструкцию, соединенную кольцом. Прежде чем начинать сварку, стоит проверить уровни и правильность монтажа элементов. Поверх отверстия для заливки масла нужно приделать круглую задвижку.

Труба 4 м в длину послужит дымоходом. За пределами дома дымоход должен быть расположен только вертикально, чтобы в него не задувал ветер.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения. Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

1. Высокая топливная эффективность. Тепло не улетает в трубу.
2. Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

1. Невозможно пополнить запас топлива в печке до его полного сгорания.
2. Невозможно прервать процесс горения.
3. При снижении тяги песка дымит.
4. Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Особенности эксплуатации

При эксплуатации важно помнить следующее: Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

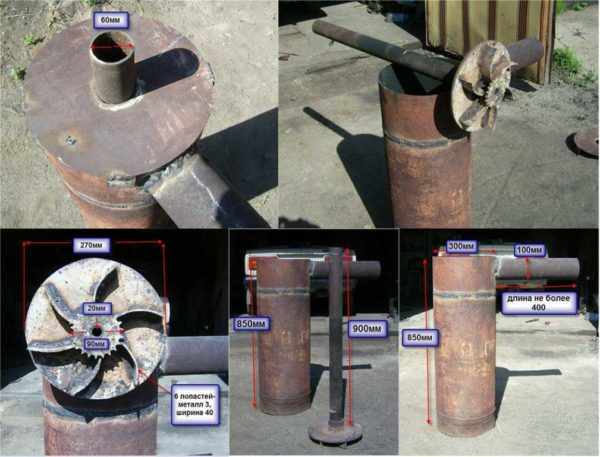

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Схема и принцип работы буржуйки

История данных отопительных агрегатов уходит корнями в начало прошлого века, когда с их помощью обогревали помещения в домах и даже квартирах. Такая популярность объясняется примитивностью устройства печки и простотой в изготовлении. Но эта же простота негативно сказывается на эффективности ее работы, ведь КПД традиционной буржуйки вряд ли превышал 45%. Поэтому сегодня ее применяют в основном для периодического отопления дач и гаражей.

Изначально отопитель представлял собой металлический корпус, имеющий с одного торца дверцу для закладки дров и поддувало, а к задней части приваривалась дымоходная труба. Колосниковой решетки не было, топливо сгорало прямо на днище (поде). При этом львиная доля теплоты покидала помещение через дымоход, поскольку раскаленные продукты горения попадали туда напрямую из топливника. Чтобы понять устройство и принцип работы такой буржуйки, стоит изучить следующую схему:

Как видите, раскаленные дымовые газы, содержащие большое количество тепла, сразу же покидают тело печи и не используются для обогрева помещения. Позже конструкция была доработана неизвестными народными умельцами с целью отобрать это тепло, в результате чего появились такие разновидности буржуек на дровах:

• печь с колосниками и дымооборотами;
• отопитель длительного горения, где процесс сжигания дров происходит сверху вниз.

Двухходовая дровяная печь, чей чертеж показан ниже, имеет колосниковую решетку и 2 перегородки, заставляющие дымовые газы проделать извилистый путь внутри корпуса, прежде чем выйти наружу. Благодаря этому буржуйка становится более экономной, поскольку продукты горения успевают обменяться теплом с окружающим воздухом через металлические стенки агрегата.

Есть еще вариант круглой печки с одним дымооборотом, где происходит дожигание пиролизных газов. Данная буржуйка предназначена для сжигания опилок и мелких древесных отходов. Тут имеет место двустенная конструкция и нижнее расположение дымоходного патрубка, так как газы должны пройти путь из топливника сверху вниз, чтобы отдать тепло. Принцип работы подобной самодельной буржуйки изображен на схеме:

Другая конструкция, где твердое топливо сжигается сверху вниз, не настолько экономная, зато работает с одной закладки гораздо дольше. Дрова здесь поджигаются и горят сверху, прижимаемые грузом с трубой, через которую поступает воздух. Каким образом функционирует такая буржуйка длительного горения, показано на схеме:

Выбор конструкции

• простые дровяные котлы, буржуйки;
• длительного горения, Бубафоню, например;
• печь на жидком топливе;
• печь для бани с каменкой.

Понятно, что если нужно специальная банная печь, выбор модели не стоит.

Но если предполагается изготовить печь для дачи или технического помещения, стоит решить, какую именно конструкцию лучше делать.

Буржуйка проста в изготовлении, проста в использовании и уходе. Но рассчитывать на высокую эффективность не приходится.

Бубафоня – это аналог котлам длительного горения Стропува. Они эффективны, пополнять их топливом нужно реже, чем обычный котёл. Но конструкция требует тщательного расчёта, малейшее нарушение технологии – и процесс горения не пойдёт гладко (затухание, дым, быстрое зарастание сажей – лишь некоторые из проблем).

Даже хороший агрегат нужно научиться правильно топить и приспособиться к «характеру» конкретного экземпляра. Но чистить трудно любую печь длительного горения, особенно нижние её отсеки. Кроме того, нельзя подбрасывать топливо в камеру сгорания, пока цикл горения не завершится, а подсоединив Бубафоню к водяной рубашке, получим неустойчивое горение и снижение эффективности.

Полноценную газогенераторную или пиролизную печь делать из баллона не советуется. При их производстве используется конструкционная сталь, которая не обладает достаточной жаростойкостью.

Основной принцип производимой работы

Буржуйка длительного горения, выполненная своими руками, как и все работающие на дровах устройства, состоит из таких элементов, как

2.Топка, то есть камера сгорания используемого топлива, расположенная строго над поддувалом. Данный элемент является частью канала, через который подается воздух. Он отделяется специальными прутьями, которые известны, как колосники. Топка обязательно должна иметь свою отдельную дверцу, которая требуется для проведения загрузки топлива.

Процесс розжига, как правило, осуществляется строго при открытой дверце топочной части и при полностью закрытой дверце присутствующего поддувала. Все несгоревшие части топлива обычно проваливаются сквозь колосники в монтированное поддувало. Также они могут вылетать через вытяжной специальный канал.

3. Дымоход – это вытяжной канал, используемый для вывода из печи продуктов горения. В теле дымохода монтируется вьюшка, то есть специальный клиновидный затвор. Он предназначен изначально для полного закрытия всего канала вытяжки. Посредством неё можно серьезно замедлить общий процесс эффективного сгорания топлива, одновременно с этим увеличивая параметры КПД.

Выполненные своими руками печи, изготовленные из газового баллона, обычно предполагают размещение в корпусе емкости из металла таких двух конструкционных элементов, как топка и качественное поддувало. Дымоход у данной печи может быть монтирован отдельно.

• Подобная буржуйка работает, опираясь на следующие принципы:
• Поддувало поставляет воздух в топочную часть;
• В топке обычно осуществляется горение угля или дров;
• Такая часть печи, как дымоход, отводит газ и все не сгоревшие элементы, то есть сажу;
• Процесс регулирования горения производится посредством дроссельной заслонки. Она, в свою очередь, вставляется в короткий по размерам штуцер и специальную клиновидную вьюшку, предварительно вмонтированных в тело дымохода;
• Загрузка топлива производится в специальную дверцу, врезанную в тело баллона.

По сути, все относительно просто и ясно. Останется просто разобраться, как грамотно поместить в баллоне топочную часть и поддувало

Важно понять, как подсоединить к нему специальный канал дымохода. Все это можно узнать, изучив представленную ниже информацию

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Выбор баллона и материалов

Итак, если есть под рукой подходящий старый баллон из-под природного газа, можно смело приступать к работе. Ну а если такового нет, то стоит подумать какой именно баллону нужен для буржуйки. Всего для транспортировки и хранения сжиженного нефтяного газа используется несколько типовых размеров баллонов – самая распространенная емкость это 50 литров – высота 85 см, диаметр 30. Есть еще меньшие размеры, например на 27 литров и на 10 литров, есть туристические или как их еще называют дачные варианты – по 5 литров, и есть совсем крохотные на 2 и 1 литр. Перспектива использовать маленькие емкости весьма призрачная – мороки много а тепла мало. Ну разве что использовать для обогрева палатки для зимней рыбалки или в походе на природу. Средний размер казалось бы и объем имеет больше и выглядит солиднее, но что такое 10 литров? Сколько дров в него поместится? Правильно, немного, а значит и помещение должно  быть не больше чем чулан, 2х2 метра с низким потолком.

Другое дело полноразмерная 50 литровая емкость. Здесь и место под зольник выкроить можно, и трубу по-людски приварить. Кстати, о трубе одной из причин, почему для начинающих сварщиков не рекомендуется, использовать баллоны-маломерки выступает толщина металла. 1-2 миллиметра металла толщины стенок не самый лучший вариант самостоятельно учится работе с электросваркой. Другое дело большая емкость, здесь и металла на неделю работы хватит и к любой точке добраться можно.

Но, понимая жажду творчества мастеров, хочется предостеречь от ошибок, часто допускаемых при выборе типа баллона для работы. Не рекомендуется, ни под каким соусом брать в качестве основного материала баллоны из-под углекислоты, кислорода, ацетилена, да и еще других газов и жидкостей.
Причина банальна – материал этих видов емкостей трудно поддается резке и еще хуже сварке. Так что лучше использовать то, из чего у других получалось неплохо и не искать своих непроторенных путей.

В остальном, что касается подбора материала для сборки в ход пойдет все – и стальные трубы диаметром 100, 120 и даже 150 мм, и стальной уголок даже 25 мм, и стальная полоса, и арматура строительная, диаметром от 8 мм. Даже старая мотоциклетная цепь и та найдет свое применение в конструкции буржуйки.

Дело за малым – взять лист бумаги и прикинуть как, что и где будет свариваться и устанавливаться, и как это все будет крепиться в порядке очередности.

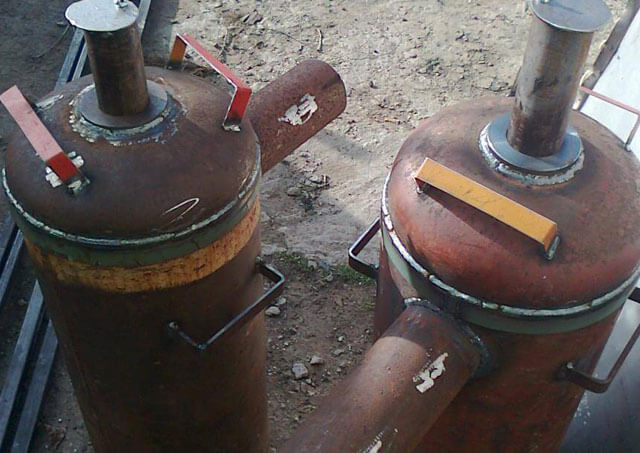

Трехходовая буржуйка своими руками

Трехходовая буржуйка

Трехходовая буржуйка (на фото выше) — это два приваренных друг к другу под прямым углом газовых сосуда на 50 литров. Принцип работы следующий:

• Первый — собственно горизонтальная буржуйка из газового баллона на дровах. Он оборудован всеми детали, характерными для печи: поддувало, загрузочная камера для дров, колосники.   Сюда загружают дрова и производят розжиг.
• Второй сосуд — уникальная по своей простоте и гениальности конструкция. Он разделен внутренними перегородками таким образом, что дым от сгорания топлива, проходя через него трижды изменяет траекторию движения. Скорость замедляется и корпус печи отдает больше тепла. В конце концов, через отводной патрубок, дым выходит наружу.
• Чтобы увеличить греющую поверхность используют дополнительные ребра..
• Как и в традиционной печи, подача воздуха регулируется через поддувало.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Такая печка на дровах из газового баллона вполне способна выдать около 10 кВт тепла. Этого хватит, чтобы отопить помещение площадью в 100 м2. Это может быть склад, сарай, теплица или гараж.  Столь простой конструктив печи способен выдавать КПД до 55%.

На такой буржуйке из двух газовых баллонов вполне можно готовить пищу.

Прежде чем приступить к изготовлению, разберемся, какие материалы и инструменты нам понадобятся и подготовим необходимые чертежи. Очень хорошо, если вы обладаете навыками сварщика. Если же нет, то любой специалист по готовым чертежам воплотит ваш проект в жизнь. Также может помочь видео, которое легко найти в интернет.

Материалы и инструменты

Нам понадобятся следующие инструменты:

• переносной сварочный аппарат
• «болгарка»
• дрель
• сверла
• прочий инструмент.

Содержание сварочного аппарата не рентабельно, поэтому его при необходимости можно взять в аренду. Остальное всегда найдется у домашнего мастера.

Материалов также немного:

• электроды
• отрезные круги
• 2 газовых баллона на 50 литров
• лист толщиной 2 мм
• уголок на изготовление «ножек»
• арматура диаметром 20 мм
• прочие

Пошаговая инструкция

Схема трехходовой буржуйки

• Делаем заготовки из метала по чертежу выше.
• Вырезаем в баллоне необходимые отверстия. Одно — для печки, второе — для выхода дыма.
• Отрезаем дно у второго баллона. В торце вырезаем отверстие под патрубок диаметром 100 мм. Разрезаем баллон так, чтобы он плотно сел на первый, как показано на чертеже выше.
• Изготовьте колосниковую решетку.
• Изготавливаем поддувало. Привариваем ножки, петли и рамки дверок.
• Изготовляем дверцы. Уплотняем все места примыкания.
• Обрезки от баллона стоит использовать для перегородок в вертикальном баллоне.
• Приварите один баллон к другому, приварите дымоход.
• Приварите дополнительные ребра для увеличения площади нагрева.

Подготовительные работы перед сборкой печи

Подготовительные работы включают в себя очень важный этап — удаление остатков газа из баллона. Этот этап следует рассмотреть подробно, так как без его правильного выполнения дальнейшая работа крайне опасна.

Прежде всего необходимо открутить вентиль баллона для удаления газа, находящегося под остаточным давлением в баллоне. Вентиль полностью демонтируется из корпуса. После удаления газа баллон переворачивают для удаления конденсата.

Перевернув баллон, устраняем влагу естественным способом. Лучше собирать конденсат в разовую ненужную ёмкость. Конденсат зачастую имеет специфический неприятный запах. Поэтому лучше сразу выбросить ёмкость с собранным конденсатом.

Далее баллон снова переворачивают — устанавливают в вертикальное положение. Для полной очистки от остатков газа в него нужно набрать воды. Вода, набранная до краёв баллона, полностью вытеснит из него остатки газа. После этого баллон опорожняют от воды и он считается пригодным к резанию.

Статья в тему: Масляный стеклорез – простой инструмент для новичка (+ 3 видео)

Для большей наглядности приведено видео подготовки баллона к резке.

Видеоролик взят с интернет-ресурса Youtube. Используется исключительно в ознакомительных целях и не является рекламой.

Подготовка газового баллона к безопасной обработке электроинструментом: видео

Подготовка инструмента (электроинструмента) включает в себя его осмотр на наличие повреждений, установления степени его пригодности к безопасной работе.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент (устройство фундамента для печи описано тут) — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

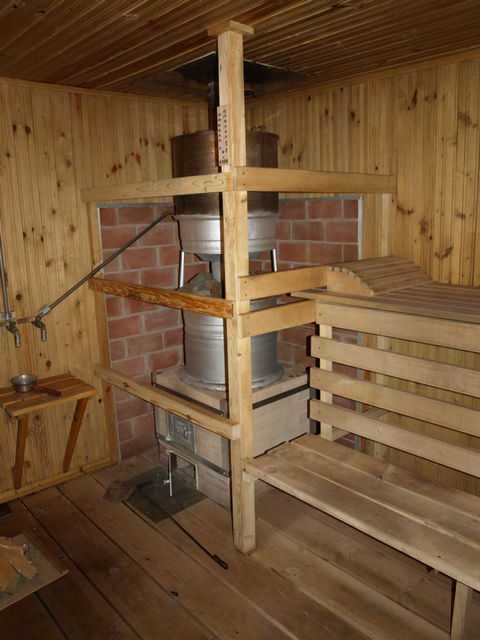

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются). Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат)

Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Увеличиваем КПД печи

Буржуйка способна обогреть помещение буквально за считанные минуты. Причем в топку можно закидывать все, что попадется под руку: так как в ней нет разветвленной сети дымоходов, и дым в ней выходит «напрямую», можно не опасаться, что они забьются. Но если обычная отопительная печь, устанавливаемая в помещениях для постоянного проживания, имеет разветвленную сеть дымоходов, которые задерживают тепло, в буржуйке оно выходит напрямую в трубу, поэтому ее КПД не слишком велик. Именно поэтому она слишком уж «прожорлива» и требует немало топлива.

Чтобы снизить потребление топлива, можно воспользоваться следующими советами бывалых печников:• дверка в топку и поддувало

в такой печи должны быть максимально герметичными; в противном случае подача воздуха в буржуйку увеличится, и топливо будет слишком быстро прогорать;• для регулировки выхода теплого дыма в дымоходежелательно предусмотреть заслонку-шибер ;• рядом с печью можно предусмотретьбоковые металлические экраны на расстоянии 5-6 см от печи, в таком случае она будет отапливать помещение не только за счет излучения тепла, но и с помощью конвекции (циркуляции теплого воздуха);• буржуйка, «одетая» в металлический кожух, поможет сохранить тепло гораздо дольше;

Буржуйка в кожухе

Круглая печь с камерой дожига и кожухом с тепловой пушкой

• для задержки тепла в помещении следует нарастить в трубе колена; однако при этом в них будет задерживаться сажа, поэтому желательно создать сборно-разборную конструкцию; • трубе можно также придать ступенчатую форму: расположить колена поэтапно, при каждом шаге делая поворот на 30°; при этом каждое из колен должно быть надежно прикреплено прутками к стене;

Печь с коленами для дымохода

• пропускная способность дымовой трубы

должна быть меньше производительности самой печи, в таком случае горячие газы будут уходить в трубу не сразу; ее диаметр должен быть лишь в 2,7 раза больше, чем объем топки, к примеру, при объеме топки 40 л диаметр должен быть равен 110 мм;• можно увеличить КПД печи и с помощьюобдувки дымохода вентилятором – это превратит печь в своеобразную дымовую пушку;• для уменьшения циркуляции воздухадрова в печи должны укладываться максимально плотно; если же она отапливается углем, ворошить образовавшуюся золу нужно как можно реже;• для регулировки притока воздуха дверку в поддувало можно сделать регулируемой, снабдив ее вертикально расположеннымищелями и задвижкой . которая будет перекрывать эти щели;• чтобы увеличить площадь обогрева, ее можно оребрить, то есть приварить на ее корпус перпендикулярно печиполосы из металла ;• если поставить на печь паруведер или металлический ящик с песком . то они будут накапливать тепло и хранить его даже после угасания печи;песчаную засыпку или теплоаккумулятор из камней можно зашить и внутри металлического корпуса печи;

Схема буржуйки с песчаной засыпкой, печь изготовлена из трубы диаметром 500 мм, ее длина составляет 650 мм

• печь, обложенная 1-2 слоями кирпича

. будет хранить тепло гораздо дольше;

• имеет значение и объем печи: чем больше площадь её стенок

. тем больше тепла они будут отдавать в помещение;•кирпичи или металлический лист . на которые устанавливается печь, помогут не только обезопасить помещение от пожара, но и сохранять тепло.
