Печь в гараж на отработке своими руками

Разновидности печей на отработке

Выше уже говорилось о том, что простейшая буржуйка не слишком удобна и эффективна. Поэтому появились различные варианты модификаций, которые мы рассмотрим ниже.

Печь на отработке из старого газового баллона

Здесь тоже потребуется листовой металл 4 мм (примерно 50 кв.см), но более важен другой базовый элемент – отработанный газовый баллон емкостью 50 л, лучше старого советского образца, пропановый. Кислородный тяжелее и массивнее, с ним трудно работать. Кроме этого, нужны:

• стальная труба диаметром 100 м, длиной 2000 мм;
• вентиль с резьбой ½ дюйма;
• стальной уголок с полкой 50 мм, метр или немного больше;
• хомуты;
• петли;
• кусок шланга для подачи топлива;
• автомобильный тормозной диск. Диаметр подбираем так, чтобы он свободно входил в баллон;
• еще один баллон (фреоновый) для создания топливного бака.

Последовательность работы:

1. спускаем остатки газа из баллона, сверлим в дне отверстие и промываем баллон водой;

2. вырезаем в боковой стенке два проема – большой нижний и меньший верхний. В нижнем будет располагаться топливная камера, в верхнем – камера дожигания. Кстати, если размеры нижнего проема позволяют, помимо отработки можно будет использовать в качестве топлива дрова;

3. из стального листа делаем дно камеры дожига;

4. из трубы изготавливаем горелку – место, где летучие газы смешиваются с воздухом и воспламеняются. В горелке сверлятся отверстия (по описанному выше принципу), внутри труба ШЛИФУЕТСЯ, это необходимо для большей эффективности изделия;

5. готовую горелку вваривают в дно камеры дожига;

6. из тормозного диска и куска стального листа делаем поддон для отработки. В верхней его части привариваем крышку;

7. для соединения горелки и крышки поддона лучше использовать муфту – это облегчает обслуживание печи;

8. выполняем подвод для горючего. Для этого в стенке баллона выполняется отверстие, в которое вваривается труба с резьбовым краем;

9. на внешнем конце трубы ставится вентиль, к нему подключается шланг. Шланг, в свою очередь, подключается к баллону с топливом;

10. трубу для дымохода вваривают в верхнюю часть баллона, далее «уводят» плавным переходом вверх, до выхода из помещения.

Фактически на этом работа с самой печью закончена, но лучше дополнительно соорудить теплообменник – это увеличит эффективность.

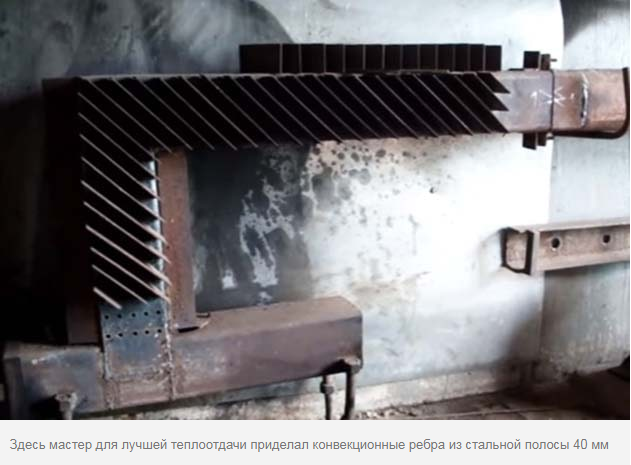

Один из вариантов теплообменника – наваренные на корпус пластины – показан на фото ниже.

Готовая печь с открытыми дверками (петли были нужны именно для них, на петли крепятся вырезанные в пункте 2 куски баллона).

Печь на отработке с наддувом

Эта конструкция также собрана на основе 50-ти литрового баллона.

Подача воздуха здесь идет от вентилятора (например, от печки автомобиля ВАЗ 2108), что позволяет увеличить тягу в дожигателе и при этом сделать фактически теплообменником всю поверхность баллона.

Процесс работы и розжиг показаны в видео.

Печь на отработке с водяным контуром

Изготовление печи с водяным контуром может быть практически таким же, как и в наиболее простом варианте. Основное отличие – организация отбора тепла в водный теплоноситель. На фото ниже такая возможность реализована обмоткой трубы вокруг корпуса печи. При этом снизу, естественно, подается холодная вода, сверху выходит нагретая.

Более «продвинутый» вариант – печка с «водяной рубашкой». Фактически корпус заключен во второй, полый, внутри которого циркулирует вода. Нагретая жидкость подается в радиаторы отопления.

Правда, фраза «не дымит» от производителя является некоторым преувеличением – это реально только при регулярной чистке дымохода и использовании достаточно качественного, отфильтрованного топлива.

На чертеже устройство выглядит примерно так.

Печь с капельной подачей топлива

Этот тип печи более безопасен, чем те конструкции, в которые топливо заливается одномоментно. Кроме того, в случае постепенной подачи можно свободно регулировать длительность горения.

Обязательным элементом системы является отдельный бак для топлива, отработка из которого подается небольшими порциями – почти каплями – с помощью специального устройства.

На фото ниже показана конструкция, где имеется расположенный выше топливной камеры отдельный бак с маслопроводом. Базой печи является газовый баллон, для регулировки интенсивности подачи отработки используется вентиль. Подробнее устройство печи рассмотрено выше.

Еще один тип изделия – с выдвижным отсеком для топлива и двойным дожигателем.

Она же, реализованная в металле.

Обратите внимание: благодаря наддуву и отсутствию потерь топлива при заливке расход отработки снижается на 20…30%

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Показано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонПоказано, как режу баллонВ итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
2. Крышка с отверстием.
3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
4. Верхний отсек.
5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

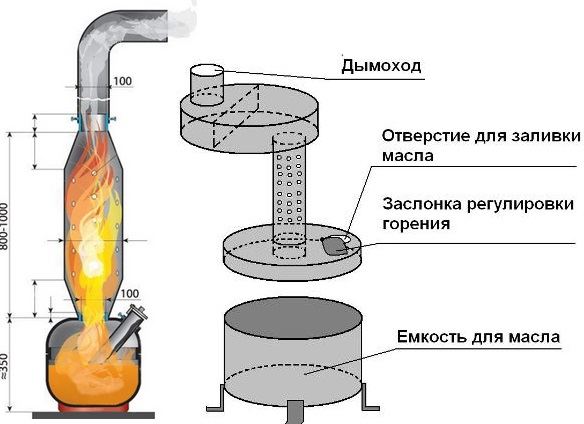

Схема печи

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.

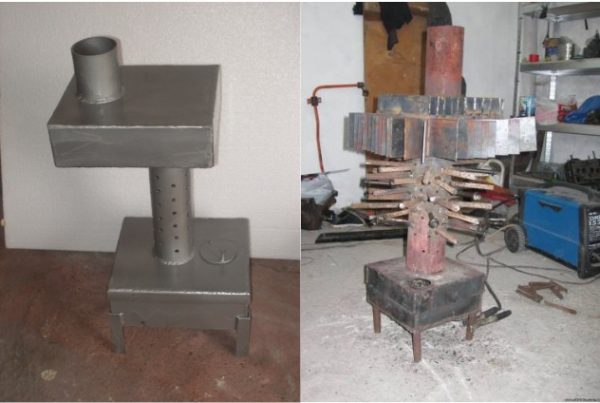

Стандартная и модернизированная модель печи с наваренными ребрами и трубами

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Что такое отработка

Для гаража самым экономным вариантом будет печь на отработанном моторном масле

Отработка – это моторное масло, которое использовалось ранее при работе двигателя машины. Оно смазывало ходовую часть автомобиля и части мотора. В процессе использования чистый продукт перегонки нефти насыщается примесями металлических частиц из-за трения, солями, смолой, сажей. Для смазки частей авто отработанный продукт не годится, но вещество хорошо горит.

Использованное масло годится для разжигания костра, поддерживания пламени в очаге. При сгорании выделяются в воздух вредные газы и летучие компоненты тяжелых металлов, свинца, цинка, марганца, поэтому для мангала, жаровни отработку не берут. Мировая практика показывает, что такой продукт идеально подходит в качестве топлива для печки на масле.

Материалы

Чтобы собрать своими руками печь капельницу на отработке нужно подготовить:

• газовый 50-литровый баллон б/у с целым корпусом;
• металлическую двухметровую трубу диаметром100 миллиметровс толщиной стенки не меньше3,5 миллиметров;
• для теплообменника и прочих мелких деталей — остатки равнополочного металлического уголка толщиной 40 –50 миллиметров;
• лист 4-миллиметровой стали или его обрезки нужного размера;
• тормозной диск из чугуна от автомобиля, можно б/у;
• баллон из-под фреона обычного размера с игольчатым вентилем;
• полуметровую полудюймовую металлическую трубу;
• шланг требуемого размера, который подойдет для насадки на трубу ½ дюйма и к нему хомуты;
• шаровый вентиль на полдюйма;
• дверные петли и задвижку для топочной дверцы.

Печка на отработке

На фоне остальных подобных конструкций, печь для гаража на масле выделяется экономичностью, простой эксплуатации и недорогим горючим материалом. Конструкция печки на отработке схожа с конструкцией буржуйки.

Преимущества применения

Среди характерных достоинств выделяют следующие:

• простота при сборе конструкции;
• высокий уровень экологичности, который достигается за счет отсутствия выброса копоти и дыма;
• мобильность – характер конструкции позволяет с легкостью разобрать и собрать печку заново;
• процесс работы осуществляется при сгорании масла, подлежащего утилизации;
• безопасность использования, так как пламя не приобретает открытый характер, а сгорают лишь испарения отработанного масла;
• к печке на отработке с легкостью можно пристроить систему отопления, а также контролировать температурный режим.

Материалы для конструкции

Печь на отработке можно сконструировать собственноручно, что не потребует уйму усилий и не займет много времени. Чтобы соорудить самодельную печь для гаража, вам понадобится:

• две металлических емкости, листы металла которых не менее 4 мм;
• соединяющая труба с многочисленными отверстиями;
• патрубок для верхней емкости;
• труба для вытяжки.

Технология монтажа печки для гаража на масле

Чтобы своими руками сконструировать печку на «отработке», выполните следующие действия:

Для нижней части возьмите емкость, объем которой в пределах 8-15 литров.Важно! Именно в нее будет в дальнейшем заливаться топливо.

Сделайте отверстие в верхней части.
Приварите крышку таким образом, чтобы удобно было эксплуатировать печь и регулировать поступление воздуха в процессе переработки материала для обогрева гаража.Важно! При помощи поднятия и опускания крышки, контролируется подача необходимого для горения кислорода. Для создания верхней части возьмите бак подходящего размера.Важно! Верхний элемент совместно с соединительной трубой выполняют нагревательную роль агрегата и одновременно является топкой

Максимальная температура накала в такой печи достигает 900°С

Для создания верхней части возьмите бак подходящего размера.Важно! Верхний элемент совместно с соединительной трубой выполняют нагревательную роль агрегата и одновременно является топкой. Максимальная температура накала в такой печи достигает 900°С. Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм

Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм.

Соедините обе емкости при помощи перфорированной трубы размером в 360 мм.Важно! Если для соединения взяли цельнолитую трубу, просверлите в ней 48 отверстий сверлом диаметром 9 мм в таком расположении:
8 по кругу;
6 в высоту.

К верхней части самодельной печки приварите патрубок.
На патрубок установите вытяжную трубу из оцинкованной стали.Важно! Идеальная высота дымоходной трубы 4 метра — она обеспечит хорошую тягу.

В результате правильно выполненных работ, вы получите агрегат с такими параметрами:

• общий вес подобной отопительной системы до 30 кг;
• размеры такой конструкции от 0,35 до 0,7 м;
• расход топлива при этом будет составлять около 1,5 л за час работы.

Правила эксплуатации печки на «отработке»

Чтобы результат работы печи был оправданным и она полноценно отапливала гаражное помещение, внимательно ознакомьтесь со следующими рекомендациями по эксплуатации:

Регулярно, каждые 2 неделе проводите чистку печки изнутри.
Важно! Если в качестве топлива использовать очищенный состав материала, то очистку элементов можно проводить гораздо реже.
Если вы установите верхнюю трубу большего диаметра, нежели выхлопную, то количество сажи значительно сократится.
Установку агрегата выполните в местах отдаленных от легко воспламеняемых предметов.

Как работает печка?

Чтобы наладить работу самодельной печи для гаража на отработке, выполните следующее:

Чтобы разжечь печку, вложите в нижний резервуар газету или бумагу и поверх них налейте топливо.
Спустя 10 минут содержимое емкости закипит и за счет своих характерных особенностей, масло самостоятельно загорится.
Подливайте топливо порционно — по 5 литров за раз.Важно! В качестве топливного материала идеально подойдет трансформаторное, трансмиссионное, машинное масло или дизельное топливо.

Видео

Чтобы более четко представить себе принцип устройства такой печи и эксплуатации, просмотрите ниже предложенное видео.

На отработке: эскизы и чертежи

Печки, работающие на отработке, можно сделать любой формы и размера. Как правило, для их изготовления своими руками используют листовой металл, обрезки труб, или отработанные кислородные баллоны. Несколько эскизов с пояснениями приведены ниже, а здесь вы можете узнать как из паяльной лампы сделать горелку на отработке.

Из металлической трубы с водяным контуром

По конструкции такая печь напоминает самовар, ее стенки не раскаляются до чрезмерно высоких температур. Поэтому ее установка рекомендуется для теплиц, построек для содержания животных и помещений с небольшими габаритами, в которых возможно случайное прикосновение и ожог от раскаленной печи. Большие размеры бака позволяют создать эффект теплоаккумулятора.

Из профилированной трубы

Для изготовления печи своими руками используют профилированную трубу квадратного сечения 180х180 мм и 100х100 мм. Отличается компактными размерами и простотой изготовления. Поверхность печи можно использовать в качестве варочной поверхности.

Из газового баллона

Водяной контур выполняют в виде котла, через который проходит дымоход.

Еще один вариант подключения водяного контура — медная трубка-теплообменник, обернутая в несколько витков вокруг корпуса печки. Нагрев в этом случае будет более слабым, но при таком способе подключения теплообменника снижается риск закипания воды в системе.

Размеры представленных печей можно незначительно изменять. Главное — соблюдать расположение основных элементов и камер.

Изготовление печи из стальных листов – советы домашним мастерам

Агрегаты из стальных листов пользуются немалой популярностью среди собственников гаражей и мастерских. Такая печь будет не только отапливать помещение – с ее помощью можно даже готовить пищу! Что характерно, габариты конструкции довольно компактны.

Алгоритм действий при изготовлении печи из листов стали выглядит следующим образом.

Шаг 1. Для начала вы должны найти подходящий чертеж печи на «отработке».

Шаг 2. После этого изготовьте дно топливника и дно корпуса, используя для этого листы 6-миллиметровой толщины. Для изготовления самого резервуара используйте сталь толщиной 4 миллиметра. Все эти заготовки довольно легко сделать, если вооружиться болгаркой.

Шаг 3. Возьмите лист толщиной 4 миллиметра, вырежьте из него полоску, ширина которой составляет 11,5 сантиметра, сложите ее в кольцо диаметром порядка 34 сантиметров (для этого удобно использовать листосгибочный станок), после чего приварите полосу к нему. В результате у вас получится труба резервуара для отработанного топлива.

Шаг 4. Взяв тот же лист, вырежьте 34-сантиметровый круг, который послужит в роли крышки для изготовленного в предыдущем шаге резервуара. Приварите к крышке с 4-х сторон железные уголки.

Шаг 5. Теперь возьмите лист толщиной 6 миллиметров, вырежьте из него полосу 6-сантиметровой ширины, а затем – второй круг. Диаметр этого круга, равно как и кольца, должен несколько превышать 35 сантиметров.

Шаг 6.  Прорежьте в центре круга 10-сантиметровое отверстие под дымоход, а рядом с ним – еще одно, на 5,5 сантиметра. Через второе отверстие будет производиться подача горючего. В конце сварите кольцо и круг в единую конструкцию, чтобы получить бак для заливки отработанного масла.

После этого можете приступать к изготовлению нижней части бака. Возьмите лист толщиной 6 миллиметров, вырежьте из него круг и, отступив от края 2 сантиметра, проделайте в нем (круге) отверстие под патрубок для дымохода. Для изготовления самого патрубка отрежьте 13-сантиметровый кусок трубы, имеющей сечение 10 сантиметров. Следующий этап – создание перегородки, для чего будет использоваться все та же 6-миллиметровая сталь. Вырежьте из нее прямоугольник 7х33 сантиметра, а готовую перегородку установите в круг диаметром 35 сантиметров и надежно приварите. Теперь можете устанавливать и сам патрубок.

Продолжаем изготавливать печь на отработанном масле своими руками. Возьмите первую трубу, проделайте в нижней ее части 48 отверстий по 0,9 сантиметра каждое (по восемь на окружность, суммарное количество кругов – шесть, а расстояние между ними – шесть сантиметров). Теперь эту трубу после обработки можно устанавливать в крышку бака для топлива

Важно, чтобы в итоге труба располагалась абсолютно ровно. Если заметите отклонения, обработайте трубу с помощью напильника либо болгарки

1. Соединяются две части емкости, причем их также не нужно сваривать. Для обеспечения плотного соединения используются уплотняющие кольца.
2. К трубе, на которой 48 отверстий, необходимо приварить емкость для заливки топлива, в то время как с другой стороны – пару деталей, соединенных кольцами.
3. Затем на дырку для подачи масла ставится глазок (специальная круглая пластинка), который можно будет легко открывать и закрывать.

В самом конце необходимо установить дымоход. Длина его должна составлять минимум 4 метра

Важно, чтобы снаружи он был расположен по вертикали (никаких отклонений быть не должно – используйте строительный уровень). А вот в самом помещении допускается незначительный наклон дымоходной трубы

Изготовление печи на отработке из газового баллона

Газовый баллон идеально подходит для изготовления из него печи, то есть его форма, толщина. Особенно часто такую конструкцию применяют в бане. Для этого нужны такие материалы:

• Газовый баллон стандартного типа: на 50 литров, его стенки должны быть около 1,5 см толщиной, так как если стенка будет толще, то нагреваться прибор будет дольше.
• Листы стали. Это нужно для изготовления емкости, из которой будет поступать масло.
• Оцинкованная труба для дымохода.
• Трубы для горелки.
• Уголки из стали для ножек.

Для изготовления печи на отработанном масле нужны дрель, угловая шлифовальная машина, сварочный аппарат, а также набор слесарных инструментов, рулетка, уровень.

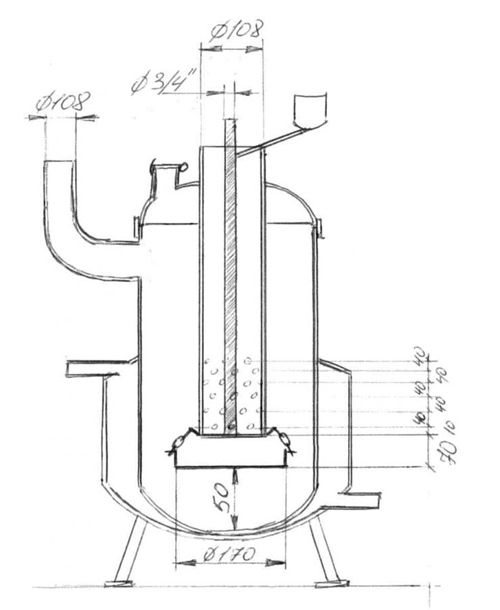

Чертеж печи на отработке из газового баллона очень важен при конструировании. Для начала газовый баллон должен быть пустым, его нужно вскрыть, так как остатки газа все ровно остаются. Также нужно слить весь конденсат. Очистить баллон водой несколько раз. Очистка должна осуществляться только на улице, и ни в коем случае ни в помещении.

Рис. 6 Вариант агрегата на отработке изготовленного из баллона

Далее нужно срезать верхушку. Для того чтобы поставить ровно отметки для среза можно набрать в баллон воды и закопать его в землю до половины. Срез делается угловой шлифовальной машиной, то есть болгаркой, вместе с водой внутри. Далее начнет течь вода через разрез, стоит подождать, когда вытечет лишняя вода, после этого полностью срезается верхушка.

Согласно чертежу печи на отработанном масле своими руками далее следует сделать отверстие для дымохода. Оно делается на корпусе баллона на расстоянии 10 см от верха. Диаметр этого отверстия должен быть одинаковым с трубой дымоходом. Горизонтальная труба (около 40 см) приваривается сварочным аппаратом к баллону, а уже к ней крепится вертикальная часть, которая должна достигать не менее 3,5 м.

Рис. 7 Дымоходная труба агрегата на отработке. Отделка потолка над печью в бане

В корпусе над дном нужно вырезать отверстие для поддува. Оно имеет прямоугольную форму. И потом на него крепится дверца для регулировки интенсивности горения. На дно баллона устанавливается емкость для отработки. Ее можно изготовить из трубы диаметром 17 см, высоту можно взять около 10 см. К этой трубе нужно приварить дно герметичным швом. Из листка стали нужно вырезать крышку для емкости с маслом. На ней должно быть 2 отверстия: одно для трубы-горелки – 10 см, второе для подачи топлива и воздуха 4 см. В этой конструкции также как и в других чертежах и сборках печей на отработанном масле нужна заслонка на отверстие для подачи топлива.

Труба-горелка должна быть высотой как газовый баллон. Один конец нужно приварить к нижней камере сгорания, а ко второму круглую деталь, вырезанную из листа стали. Диаметр этой детали равен диаметру баллона.

Также на трубе следует дрелью просверлить отверстия диаметром 1 см их должно быть около 40 шт., они располагаются рядами. Далее вся получившаяся конструкция помещается в баллон. Отверстие для дымохода должно располагаться над верхней круглой деталью. К полученной конструкции сверху приваривается крышка баллона, которую ранее отрезали.

К баллону также нужно приварить ножки из подготовленного уголка. Теперь в готовую конструкцию, сделанную своими руками можно залить отработку, через дверцу для поддува.

Часто при изготовлении печей на отработанном масле используют другой способ подачи масла. Например, пускается патрубок, через трубу-горелку, диаметром около 2 см, в которую врезают еще один под углом. Ко второму патрубку можно подсоединить емкость с маслом. Такая конструкция делается своими руками.

Рис. 8 Схема печи из баллона с подачей топлива через патрубок

Недостатки и преимущества использования буржуйки

Эта самодельная печка для гаража имеет всего три недостатка:

1. Отопительные устройства делаются из стали, поэтому быстро отдают тепло и не могут его накапливать в отличие от чугунных печей. Но решить такую «неприятность достаточно просто – для этого ее можно просто обложить огнеупорным или «шамотным» кирпичом от мартеновских печей. Для обкладки можно использовать простой строительный кирпич.
2. Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
3. Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.

Достоинств у самодельной печки для отопления гаража на порядок больше:

• способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
• возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
• буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
• простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
• такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
• добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.

Разберем подробнее процесс изготовления печки в гараж своими руками.

Плюсы и минусы использования отработанного масла

Достоинства использования отработанного масла:

• при сгорании масла нет гари и копоти
• простота эксплуатации
• пожаробезопасность (само по себе отработанное масло не горит, горят только его пары)

Недостатки использования отработанного масла:

• отработанное неочищенное масло из техносервисов не подходит для котлов, потому что оно содержит много примесей, воду, спирты и пр. Использование такого неочищенного масла приведёт к засорению фильтра, форсунок, а то и вообще может взорваться в блоке подогрева топлива. Поэтому отработанное масло нужно очищать и фильтровать, что в домашних условиях сделать невозможно. Подготовленное очищенное отработанное масло стоит примерно 12 рублей за литр (солярка стоит от 28,4 рублей за литр).
• любой автосервис и государственное автотранспортное предприятия обязаны заключать договоры с фирмами, занимающимися утилизацией отработанного масла. Т. е. они платят деньги за то, чтобы от него избавиться, то, соответственно, не будут за просто так раздавать отработанное масло налево и направо.
• отработанное масло нельзя держать в холоде. На улице оно замёрзнет, поэтому необходимо либо хранить масло в отапливаемом помещении, либо зарывать бочку на глубину промерзания земли.
