Кирпичная печь реактивного типа

Монтажные работы

Для начала необходимо определиться с материалом, из которого будет собираться конструкция, произвести расчеты и определить размеры. Чертежи ракетной печи своими руками можно даже нарисовать. В этом случае будет изготавливаться устройство с водяным контуром (рубашкой).

Чтобы изготовить реактивную печь своими руками, нужно сделать следующее:

1. Залить прочную бетонную основу, чтобы будущая дровяная печка не перекосилась и не деформировалась, а стояла крепко и долго.
2. Выложить из шамотного кирпича топочное отделение и жаровой канал.
3. Самодельная топка будет иметь вертикальный тип загрузки, а в нижней части обустраивается зольник с боковой дверцей. Такая конструкция позволит достаточно легко очищать печь от накопившейся золы.
4. Из стальной трубы изготавливают вертикальный канал, который необходимо сначала обернуть толстым слоем изоляции, а затем уложить в наружный корпус из металла.
5. На наружном корпусе необходимо герметично закрепить узел теплообменника с водяным контуром, а затем установить горизонтальные пластины. Они создадут своеобразный лабиринт, который, в свою очередь, обеспечит максимальную площадь и длительное время теплообмена.

Такая схема позволяет проходить горячему потоку воздуха через теплообменник, затем огибать металлические пластины, нагревая собой весь отопительный блок, и при этом еще отдавать тепло воде, которая циркулирует по водяному контуру. Произведя все эти действия, остывший воздух поступает в дымоход.

Теплоаккумулятор, через который циркулирует вода, можно изготовить из любого материала. Чаще всего для этого используются старые баллоны, бойлеры. Подойдет любая емкость, оборудованная клапанами, через которые можно будет подключить холодную воду и слить горячую. Можно даже к такому устройству подсоединить отопительный радиатор.

Можно обложить такую ракетную печь кирпичом, и тогда она отлично впишется в дизайн частного дома, подойдет она и для бани. Такая конструкция позволяет сэкономить финансы на подогреве воды и отоплении. Это объясняется тем, что устройство не требует большого количества топлива, а также его не нужно подключать к электричеству.

https://youtube.com/watch?v=RESzeF0xvuo

Конструкция

Печка ракетного типа представлена достаточно простой конструкцией, которая изготавливается из труб требуемого диаметра.

Топливной камерой является горизонтальный отрез трубы, в который выполняется закладка топлива. В некоторых случаях печь может иметь вертикальный вариант загрузки. В этом случае прибор состоит из трех конструктивных элементов – двух вертикальных труб различной высоты, смонтированных на горизонтальную трубу. Короткий отрез трубы является топливным отсеком, длинный отрез – дымоходом.

Чтобы обеспечить повышение КПД, ракетные печи могут иметь дополнительные элементы конструкции:

• Топливный отсек (вертикальное или горизонтальное положение) – для загрузки топлива.
• Камера дожига (горизонтальная) – для сгорания топлива и аккумуляции тепловой энергии.
• Поддувальный отсек – для дожига пиролизных газов, которые образуются при сгорании топлива.
• Наружный корпус печи – для теплоизоляции конструкции.
• Лежанка – площадка для отдыха в положении лежа или сидя.
• Дымоходная труба – для вывода продуктов сгорания топлива и создания естественной тяги.
• Варочная поверхность – горизонтальная площадка для приготовления пищи или подогрева воды.

Изготовление печи длительного горения

Большим преимуществом являются низкие затраты на материалы и труд. Своими руками, при наличии схем и чертежей, можно построить «ракету» за 1 час. Во-вторых, данное отопительное сооружение, довольно компактное, но способно обогревать большие помещения. Это является преимуществом перед дорогой, сложной и громоздкой русской печкой. Топливо можно добавлять по ходу отопления, так как печь совсем не требовательна к естественной тяге. Главным критерием в данной печи по-прежнему является жаровая труба, заключенная в корпус из металла. Верхняя часть используется для готовки еды. Топка делается большой, для вмещения увеличенного количества топлива.

Рекомендуем: Печь лежанка своими руками

Распространенные модели

На самом деле существуют разные варианты исполнения печки. Одним из простейших изделий является мобильная модель. Такая печка ракета изготавливается из профильной трубы. Ее эксплуатация позволяет экономить время. При этом такая печная конструкция потребляет небольшое количество топлива.

Мобильный вариант печки также отличается компактными размерами. Специалисты способны изготовить такую конструкцию всего лишь максимум за 3 часа.

Мобильные варианты печек под названием «Ракета»Источник hitsad.ru

Отличительной чертой простого агрегата является подвижная нижняя часть конструкции. Она представляет собой дно топливника. Другими словами, это колосник. Когда он подвижен, проще удается загружать топливо. Дно топочного бункера после выдвижения может служить удобной подставкой при закладке щепок. Кроме того, такой элемент упрощает очистку печки. Благодаря его наличию становится удобнее убирать золу из агрегата.

Ракетная металлическая печка изготавливается при использовании профильной трубы 150*150 мм. Обычно толщина стенки у такого материала составляет 3 мм. Дополнительно в работе мастера используют металлическую полосу и стальной прут для изготовления решетки.

Готовый вариант печкиИсточник prom.st

Для создания даже простейшей печки всегда предварительно разрабатывается чертеж. Сами работы осуществляются поэтапно. Во время изготовления конструкции мастер:

1. Режет подготовленную трубу на заготовки. Их длина соответствует размерам на чертеже.
2. Делает разметку на подготовленных заготовках. При этом на краю одной из них обозначается срез под 45°.
3. Сваривают обрезанные заготовки, чтобы получилась конструкция, которая похожа на сапог.

Когда изготавливается печка из профильной трубы, мастер сверху дымохода делает пропилы длиною 20 мм. Они нужны, чтобы в дальнейшем закрепить крестообразную подставку из металлических полос. Она будет использоваться для размещения емкости. Стальные полосы мастер также применяет для изготовления выдвижной рамы.

На созданной раме закрепляется решетка из прутков. Этот элемент нужного размера также можно приобрести уже в готовом виде. Если его изготавливает мастер, тогда обычно расстояние между прутками составляет 10 мм. Затем специалист закрепляет на вертикальной трубе подставку.

Печка под названием «Ракета» с подставкой на дымоотводящей трубеИсточник ebayimg.com

После изготовления печь обязательно проверяется на работоспособность. Для этого в конструкцию загружаются дрова. Затем она растапливается. Если конструкция функционирует нормально, тогда ждут ее полного остывания. После этого она окрашивается жаропрочной краской.

Металлическая печка «Робинзон»

Одним из функциональных и удобных вариантов является конструкция под названием Робинзон. Такое печное изделие популярно на даче. Его также часто используют при отдыхе на природе. Этот вариант тоже изготавливают на заказ или приобретают в готовом виде.

Топочный бункер печки «Робинзон» создается из листовой стали или профилированной трубы размером 150*100 мм. При производстве также используются металлические пластины, арматура, гайки. Еще подготавливается отрезок круглой трубы из стали.

Отличительной особенностью конструкции «Робинзон» является наличие прямоугольный топки с поддувалом и круглый дымоотводящей трубыИсточник a.d-cd.net

Такая ракетная печь из профильной трубы изготавливается с поддувалом. Этот отсек отделяется от топки с помощью элемента, который создается из арматурных отрезков. Это колосниковая решетка. Обычно у нее размер ячеек составляет 10 мм. Она приваривается к стенкам топочного отсека.

На следующем этапе мастер крепит гайки. Они используются в конструкции для прикручивания ножек. Их наличие позволяет сделать максимально устойчивое изделие.

Далее, отрезок круглой трубы обрезается с одного конца под углом 30°. Потом она приставляется к изготовленному топочному бункеру. Затем отмечается место соединения деталей. Это позволяет вырезать точное отверстие, через которое будут уходить дымовые газы из топки. В завершение мастер сваривает две детали. При этом дымоотводящая труба располагается строго в вертикальной плоскости.

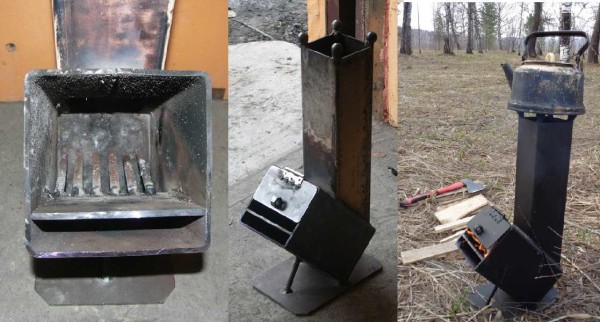

Собранные печки «Робинзон»Источник wp.com

Подставку для какой-нибудь емкости, например, кастрюли, изготавливают из пяти пластин. Их предварительно изгибают и соединяют. В результате получается подставка, на которой устойчиво можно будет разместить достаточно вместительную емкость для нагрева воды или приготовления еды. В завершение печка из профтрубы оснащается ножками в количестве 3 штук.

Кладка

Поле высыхания раствора на основании можно переходить к кладке ракетной печи. Для нее применяется кирпич только из огнеупорной глины.

1. Первый ярус выкладывается вверх, при этом должно остаться только отверстие для камеры сгорания топлива.
2. На втором уровне кладки формируется нижний печной канал.
3. На третьем ярусе кладки канал должен перекрываться так, чтобы получить два отделения: для камеры сгорания и вертикального канала.
4. Подготовка к кладке верхнего канала. Кроме металлической бочки, понадобится старый водонагреватель объемом 150 л. В бочку нужно вставить фланец, к которому будет подключен дымоход и тройник для его чистки.
5. Далее кладется восходящая часть печи.
6. На восходящую часть надевается кусок обрезанного водонагревателя, а в пустоты между стенками засыпается перлит и заделывается глиной.
7. Основание печи обкладывается мешками с песком, а основа кожуха обмазывается глиной.
8. После подсоединения дымохода на восходящую часть надевается перевернутая металлическая бочка.
9. Проводится пробная топка печи, после которой бочка красится краской, выдерживающей высокие температуры.

Сборка реактивной печи своими руками для отопления

Строительство печи начинается с подготовительных работ. Для начала необходимо определиться с местом постройки. Его выбирают, ориентируясь на требования, которые касаются конструкций на твердом топливе: дровах или угле.

Когда с местом определились, необходимо правильно подготовить его к строительству. Деревянный пол под печкой демонтируют. Роют небольшой котлован и утрамбовывают дно.

Бочку или баллон также необходимо подготовить к монтажу. Для этого с них срезают крышку и кран. Затем очищают конструкцию. Далее готовят раствор.

Этапы возведения реактивной печи с лежанкой:

1. Дно выкопанной ямы выкладывают шамотным кирпичом. По контуру углубления делают опалубку. Выполняют армирование.
2. Выкладывают основание и заливают бетоном. Спустя сутки, когда затвердеет бетон, начинают дальнейшие работы.
3. Из шамотного кирпича выкладывают основание печки. Поднимают боковые стенки, делают нижний канал.
4. Камера сгорания перекрывается кирпичом. По бокам остаются два отверстия. Один предназначен для топки, второй – для вертикальной трубы (райзера).
5. Металлический корпус оборудуют фланцем, в который будет поступать горизонтальный канал печки. Все щвы должны быть герметичными, хорошо запаянными.
6. К горизонтальной трубе прикрепляют боковой отвод, который служит зольником.
7. Из кирпича делают жаровую трубу. Как правило, она квадратная.
8. Жаровая труба оборудуется кожухом. Промежутки засыпаются перлитом.
9. Монтаж колпака делается из отрезанной части бочки или баллона. Ее оборудуют ручкой.
10. Оборудуют корпус печи с помощью кирпича или камня.
11. Обустраивают переднюю часть печи. Выкладывают необходимый контур.
12. На основание размещают подготовленную бочку. Нижнюю часть необходимо герметизировать глиной.
13. С помощью гофрированной трубы формируют канал, соединяющий топку с улицей.
14. К нижней трубе подсоединяют патрубки теплообменника.
15. Устанавливают дымоход. Все элементы необходимо уплотнить, используя асбестовый шнур и огнеупорную обмазку.

Чтобы правильно собрать реактивную печь своими руками, стоит предварительно посмотреть обучающее видео и изучить рекомендации специалистов

Дальше следует придать печке формы лежанки. Наружный дымоход оборудуют уловителем пала и дегтя. Когда все материалы высохли, можно испытать конструкцию.

Принцип работы и особенности реактивной печи

Печь-ракета из трубы в действии

Печь ракета из трубы функционирует по принципу прямого горения топлива с последующим дожиганием пиролизных газов, выделяющихся при сильном нагревании древесины. При этом задействуется свободное движение горячего дыма по каналам без использования естественной или принудительной тяги за счет перепада температур в камерах сгорания.

Установка в дом очага ракетного типа дает такие преимущества:

• высокая производительность и экономичность (КПД до 0,9);
• возможность дозаправки во время работы;
• отсутствие необходимости в дымоходе;
• доступность монтажа своими руками;
• универсальность использования в помещениях и на открытом воздухе.

Есть у турбо-котла и недостатки:

• высокое качество топлива;
• пожарная опасность;
• низкая теплоотдача корпуса.

Популярность устройства неуклонно возрастает, несмотря на определенные нюансы в его функциональности.

Строительное сырьё для сооружения нестандартной печи

Производство реактивного отопительного оборудования потребует наличия:

• бочки объёмом 200 литров и диаметром 0, 6 метров, пустого баллона из-под сжиженного газа или вёдер из жести, чтобы соорудить барабан печи;
• квадратных или круглых труб из стали толщиной 2–3 мм, которые нужны для создания поддувала, топочной камеры и первичного дымохода;
• шамотного щебня и печной глины в качестве теплоизоляционных материалов;
• самана, служащего наружным обмазочным слоем;
• шамотных кирпичей;
• песка со дна реки;
• отрезки листов из стали, покрытом цинком, или алюминия для изготовления крышек и дверок;
• асбеста или картона из базальта, выполняющего задачи уплотнителя.

Из инструментов при сооружении печи-ракеты понадобится сварочный аппарат. А если планируется сделать отопительное оборудование из кирпичей, то придётся взять:

• мастерок;
• растворная лопатка;
• молоток-кирочку;
• расшивку;
• кувалду остроугольную;
• уровень;
• отвес;
• рулетку.

Подбор материалов для строительства

Наиболее распространенный вариант отопительной ракетной печки — кирпичные каналы, заложенные в землю ниже уровня пола. Для ее строительства своими руками потребуются следующие материалы:

Схема печи с размерами.

• в идеале — кирпич шамотный (огнеупорный), но подойдет и керамический полнотелый;
• огнестойкая шамотная глина;
• песок;
• стандартная металлическая бочка вместительностью 200 л;
• огнестойкая эмаль для металла в аэрозольном баллончике;
• труба стальная тонкостенная диаметром 45 см или жестяные ведра;
• огнеупорный насыпной утеплитель — щебень керамзитовый либо вермикулитовый;
• портландцемент М-400, песок и гравий — для фундамента;
• арматура «рифленка» диаметром 8-10 мм;
• деревянные планки на опалубку.

Снаружи печь-ракета отделывается любыми доступными средствами, не боящимися высоких температур, например, белая глина. Если ракетная печка будет строиться из керамического кирпича, то можно использовать обычный глиняно-песчаный раствор, смешанный в пропорции 1:2. Наиболее приемлемый вариант — приобрести сухую строительную смесь, предназначенную для кладки кирпичных печей.

Принцип работы

В зависимости от строения принцип действия ракетной печи может различаться, но он состоит из двух основных процессов:

• Происходит естественная циркуляция разогретого воздуха и газов по каналам устройства. Тяга внутри печи формируется дымоотводной системой, увеличиваясь с повышением расположения дымохода. Дополнительный поддув агрегату не нужен.
• Осуществляется процесс пиролиза – оставшиеся газы дожигаются при небольшом поступлении кислорода в топку. При этом увеличивается КПД и повышается эффективность использования топлива.

Работа устройства включает следующие этапы:

1. В топку загружают дрова и поджигают.
2. Печь начинает работать в стандартном режиме, прогревая вертикальный элемент конструкции.
3. Разогретый корпус создаёт благоприятные условия для розжига летучих веществ в трубке дымохода и разряжению в верхней части воздушных масс.
4. Тяга увеличивается, повышается приток воздуха в топку и усиливается горение.

Общие принципы

Портативная переносная печь «Робинзон» была сделана на основе отопительной ракетной печи. Применен тот же принцип: в бункере-топливном отсеке сгорают дрова, огонь, из-за потока воздуха, попадает в зону горения — горизонтальный участок трубы и частично поднимается вверх по дымовой тубе. Сначала, пока печь не разогрета, вся энергия уходит на разогрев дымовой трубы. Потом, когда она прогреется, газы от высоких температур воспламеняются повторно, происходит вторичное догорание газов. По тому же принципу устроены осовремененные газогенераторные пиролизные котлы.

Как работает печь-ракета

В печи Робинзон все немного проще: нам не нужно греть помещение. Основная ее задача: разогреть воду и приготовить еду. Но принципы остаются теми же: огонь должен разогреть дымовую трубу, а ее длинны должно хватить на дожиг газов. Потому для нормальной работоспособности придерживайтесь следующих пропорций:

• Длинна дымовой трубы должна быть не менее 2 длин горизонтального (наклонного) участка.
• Высота топливного отсека примерно равна длине горизонтального участка. Потому в печи Робинзон топливник делают под углом 45°, хотя топливный отсек может располагаться и под углом 90°, но так закладывать топливо не очень удобно.
• Сечение дымовой трубы не должно быть меньше размеров топливника.

Реактивная печь — что это такое

Домашнее тепло, которое исходит от реактивной печи, не даст ни один современный обогреватель

Реактивная, или, как её ещё называют, ракетная печь, на самом деле ничего общего с современными технологиями не имеет. Единственное, что делает этот отопительный агрегат похожим на космический транспорт, это интенсивный поток пламени да гудение, связанное с неправильным режимом работы. Тем не менее нельзя сказать, что печь-ракета является совсем уж отсталым в техническом плане устройством. Несмотря на простую конструкцию, в ней используются самые передовые методы сжигания твёрдого топлива:

• пиролитическое горение газов, выделяющихся при сухой перегонке твёрдого топлива;
• движение газообразных продуктов по каналам печи, не требующее принудительной эжекции за счёт тяги.

Так выглядит простейшая печь на реактивной тяге

Простейшая «ракета» представляет собой изогнутый отрезок трубы большого диаметра. В короткий горизонтальный участок закладывают дрова или другое топливо и поджигают. Сначала отопительный прибор работает как самая обычная буржуйка, но это только до тех пор, пока не поднимется температура более длинной вертикальной части, которая выполняет роль дымовой трубы. Разогретый докрасна металл способствует повторному воспламенению горючих веществ и появлению разрежения в верхней точке дымохода. За счёт усиления тяги увеличивается приток воздуха к дровам, что значительно повышает интенсивность горения. Для того чтобы от этого оригинального устройства добиться ещё большей эффективности, топочный проём оборудуют дверцей. При уменьшении сечения воздушного канала подача кислорода к дровам прекращается и начинается их пиролитическое разложение на газообразные углеводороды. Вот только сгорать в такой простой установке они будут не полностью — для этого потребуется обустроить отдельную зону для дожигания уходящих газов. К слову, именно это, а также теплоизоляция дымовой трубы позволяет более сложным «ракетам» успешно конкурировать с другими твердотопливными агрегатами. Что же касается рассматриваемой нами простейшей конструкции, то её нередко используют для приготовления или разогрева пищи. Всё, что для этого требуется — оборудовать на вертикальном участке печи удобную площадку для котелка или чайника.

География применения ракетных отопительных агрегатов

Являясь простым и удобным отопительно-варочным агрегатом, печь-ракета широко используется как в мобильном, так и стационарном исполнении. Чаще всего её применяют:

• для обогрева жилых помещений;
• в качестве оборудования для сушки фруктов;
• для отопления теплиц;
• для обеспечения нормальных условий работы в мастерских или гаражах;
• для поддержания плюсовой температуры на складах, в хозблоках и т. д.

Благодаря своей простоте, неприхотливости и надёжности, реактивный отопительный прибор пользуется заслуженным уважением у рыбаков и охотников, любителей автопробегов и выживальщиков. Существует даже специальное исполнение, о назначении которого говорит название — «Робинзон».

Преимущества и недостатки печи-ракеты

Несмотря на незамысловатую конструкцию, печь-ракета обладает массой достоинств:

• коэффициент полезного действия на уровне лучших образцов современного отопительного оборудования, работающего на твёрдом топливе;
• экономичность — для достижения требуемой температуры реактивный агрегат израсходует в четыре раза меньше дров, чем печь традиционной конструкции;
• температура нагрева выше 1000 °С;
• возможность использования твёрдого топлива любого типа, включая сухие растительные отходы, шишки, хвою и стружку;
• полнота сгорания и экологичность — во время работы температура пламени возрастает настолько, что загорается сажа. Дым ракетной печи состоит преимущественно из водяного пара и углекислого газа;
• возможность дозагрузки топлива для непрерывной работы отопительного прибора;
• простота и надёжность;
• наличие переносных конструкций, предназначенных для мобильного использования.

Не лишён отопительный агрегат и недостатков. Эксплуатация прибора связана с риском проникновения в жилище угарного газа. Печь не получится использовать для отопления большого дома, а попытки установить в зону горения водяной теплообменник приводят к снижению тепловой мощности и нарушению нормального режима работы. К минусам можно отнести и низкую эстетическую ценность конструкции, что, впрочем, весьма неоднозначное утверждение, поскольку для любителей этно-стиля дизайн печи является настоящей находкой.

Печь «Антошка»

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь «Антошка»

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

• Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) — 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) — 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
• Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
• Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
• Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
• Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

• Болгарка.
• Сварка (для надежного крепления всех элементов).
• Маркер.
• Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

• Разметить имеющуюся в материалах трубу (поставить ее вертикально).
• Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
• В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

• Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
• На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 — полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Печь Робинзон своими руками: два фото и три видео варианта

Народные умельцы делают небольшие походные ракетные печи из разных отрезков металла. На фото ниже вы видите что получилось — готовая печь Робинзон, сделанная своими руками мастеровым из Пензы. Использованы три небольших отрезка профильной трубы 160*160 мм, из которых сварен топочный отсек. Его общая длина получилась 40 см. Цельный кусок трубы 120*120 мм длиной 60 см использован для дымохода. В топке зольник сварен из листового металла 8 мм и стального прутка 12 мм. Вместо ножек приварена металлическая пластина: толщина 8 мм, размеры 180*350 мм.

Это готовая печь Робинзон и то, из чего ее сварил своими руками мастер (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

По словам автора: растопленная печь горит хорошо, не дымит и не капризничает. Только перед загрузкой «серьезным» топливом: ветками и щепками, ее нужно протопить бумагой, сеном, сухой травой или очень тоненькими ветками. Когда труба разогреется, можно закладывать более «толстые дрова».

Сложности с растопкой холодной  печи вообще характерны для ракетных топок. В данном же случае имеем еще и зауженный дымоход, что делает растопку более проблематичной.

Второй вариант самодельной походной печи ракетного типа — из двух профильных труб: 160*160 мм длиной 30 см для топки и 120*120 мм длиной 60 см для дымохода (лучше брать не меньшего сечения — тяга будет лучше). Для зольника, дверцы и подставки использована сталь 5 мм. Зольник вырезан в половину длины топки, к пластинке доварены  армарутные прутки 12 мм диаметра. Крышка не доходит до пластины зольника примерно на 2 см, вместо ручки использована гайка большого диаметра. Опорная пластина размерами 20*30 см.

Материалы и процесс изготовления печи Робинзон своими руками (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Чтобы посуду было удобно ставить и чтобы дыму было куда уходить, по углам трубы приварены шарики от шруса. Этот вариант оказался удобнее, чем предложенный в оригинале (три кольца, сваренных между собой) — на такую печку можно поставить посуду с круглым дном — казан, например. Эта посуда чаще всего есть у охотников и рыболовов, а не кастрюли с плоским дном. Отлично становится и чайник: три литра воды в нем закипает за 20 минут. Жара хватает и на то, чтобы пожарить мясо, и на другие задачи по приготовлению пищи.

Портативная печь Робинзон: испытания в гараже и на трехдневной охоте (Чтобы увеличить размеры картинки щелкните по ней левой клавишей мыши)

Теперь обстоятельный видео-рассказ от автора усовершенствованной печи о всех тонкостях изготовления ракетного Робинзона своими руками, а также о том, как правильно его топить.

Это видео-сюжет о двух ракетных печах: знакомом уже самодельном Робинзоне и мини-печке, сделанной из консервных банок разного диаметра. Работает эта мини-печка по тому же принципу, но размеры имеет более чем компактные.

А этот видео-рассказ для тех, кто хочет сделать отопительно-варочную ракетную печь. Сделана она тоже по типу печи «Робинзон», но уже с теплоизолированым кожухом.

Виды изделий

Агрегаты различаются по материалу конструкции:

• Металлические – обычно конструируются из бочек, огнетушителей, труб, баллонов из под газа, листовой стали. Распространённость и доступность компонентов даёт возможность изготовить надёжный и производительный аппарат.
• Глиняно-кирпичные – Шамотная глина и кирпичная кладка обладают высокой теплоёмкостью, хорошо набирают тепло и прогревают помещение. При горении в подобных устройствах температура возрастает до 1000 градусов. Этот материал также прост и неприхотлив в обслуживании.
• На основе подручных средств – самые простые варианты ракетных печек собираются из всевозможных доступных и дешёвых ёмкостей – стальных вёдер, банок от консервов. Они хорошо подходят для полевого использования.
