Пеллеты своими руками: самостоятельное изготовление гранулятора

Руководство по сборке

Пеллетная печь, собранная своими руками – агрегат, состоящий из горелки, корпуса с теплообменником, топливника, бункера и шнекового механизма (он используется для подачи в котел прессованного топлива)

Горелка

Используемая в печах горелка, может иметь различную конструкцию, чертежи составляются для них отдельно, так как технические характеристики и принцип работы будут также различаться. Объемная горелка устанавливается во время самостоятельной сборки непосредственно в топку нагревательного устройства. Основные материалы горелки – сталь и чугун.

Конструкция пеллетной горелки

Необходимо помнить, что самодельная пеллетная горелка для котла не будет отвечать требованиям безопасности без предварительного контроля со стороны специалиста, так как обычный человек может не знать всех тонкостей работы. Установить горелку нужно в строгом соответствие с нормативами.

Также, горелка для пеллетного котла, собираемого своими руками, может быть дополнена системой поджига. Он бывает ручным и автоматическим. Если выбрана автоматика, то потребуется дополнительно установить электрический вентилятор. Факельная горелка отличается от прочих вариантов небольшой мощностью и имеет удобные для использования в домашних условиях компактные размеры.

Ретортная горелка имеет вид чаши. Ее наполнение производится снизу. Вентилятор подает в зону горения воздух, попадает он в горелку через специальные небольшие отверстия.

Способы подачи топлива в горелку

Покупка

Горелка, собранная в условиях производства, потребует серьезных вложений. Средняя стоимость готовой составляет порядка 75000 рублей. На стоимость влияет:

• Производитель.
• Применяемые материалы.
• Размеры.
• Тип поджига.

В целях экономии предлагается создать горелку своими руками по имеющимся схемам и чертежам.

Изготовление своими руками

Самодельный пеллетный котел, чертежи которого выбраны для работы, должен соответствовать типу горелки. Ее также можно изготовить своими руками. Горелка, работающая в агрегате, является пожаробезопасной. Срок работы при правильной сборке составляет не менее 10-15 лет (производственные варианты способны работать до 20 лет). Все инструменты и комплектующие, которые требует горелка, можно приобрести в обычном магазине.

Схема пеллетной горелки

Параметры следует высчитывать с помощью специалиста или специального калькулятора. Видео по монтажным работам, связанным с горелкой:

Корпус и теплообменник

Корпус рекомендуется сделать из шамотного кирпича (устойчив к высоким температурам, перегреву и перепаду температурных значений). Также подходит для этого элемента чугун.

Теплообменник создается из труб. У них должно быть квадратное сечение. Нужно сделать отверстия, чтобы в дальнейшем подвести круглые трубы. Материалом служит листовая сталь, толщина составляет 4-6 мм. В передней и задней стенках должны располагаться технические дверцы (потребуются для тех. обслуживания агрегата). Инструменты – сварочный аппарат и дрель.

Теплообменник, согласно имеющимся схемам, располагается внутри корпуса котла.

Пример конструкции

Топливник

Сюда засыпаются пеллеты, которые попадают в горелку.

Порядок работы:

­ Необходимо приобрести шнек диаметром от 7,5 до 10 см, металлическую емкость и электродвигатель. Двигатель подключается к блоку управления горелки. В качестве металлической емкости можно взять любой толстостенный кожух. К одной части шнека подключается входящий патрубок, а ко второй гофрированная трубка. Через нее будет проходить подача топлива.

Бункер и шнековый механизм

Для самостоятельного изготовления понадобится:

1. шнек диаметром 75 мм , либо 100 мм,
2. металлический кожух
3. простой электродвигатель, который подключается к блоку управления горелки.

Бункер лучше всего изготавливать из стали.

Видео-инструкция:

Пошаговая инструкция для изготовления гранулятора своими руками:

• Первое с чего нам нужно начать это изготовление корпуса, для этого используем нашу трубу;
• Далее делаем матрицу;
• Изготавливаем посадочное отверстие и подгоняем матрицу;
• Делаем загрузочное отверстие и отверстие выхода готовых гранул
• Точим вал, крепим его к червяку для посадки на него роликов;
• Изготавливаем ролики и пуансон, собираем все в один узел. Понятие пуансон здесь подразумевает просто обычный вал для соединения роликов, а посередине его отверстие для соединения с валом от червячного редуктора;
• Изготавливаем перегородку между червячным механизмом и выгрузным отверстием, к валу крепим лопасти для выгрузки гранул;
• Крепим червяк;
• Делаем площадку под электродвигатель.

Изготовление корпуса

Как я уже говорил, для корпуса мы будем использовать обычную толстостенную трубу, диаметром от 50 см, если такую трубу вы не можете найти, то можно даже применять трубу меньших размеров, но производительность будет занижена.

Высота корпуса должна быть около 70 см. Где то в середине делаем посадочное отверстие под матрицу, для этого навариваем по кругу сваркой металл толщиной 2-3 см и высотой 3-4см, а затем протачиваем это на токарном станке по кругу, делая посадку более точной. При проточке нужно крепить трубу таким образом, чтобы не было ее биения, так как матрица должна быть перпендикулярна роликам.

Сверху корпуса у нас будет загрузка, а под матрицей выгрузка пеллет. Где то на расстоянии 15 см от нижней части матрицы, у нас будет площадка, разделяющая отсек выгрузки пеллет и червячный механизм. В этом месте нам нужно будет сделать перегародку, можно из обычного железа толщиной 3-5 мм.

Для этого достаточно вырезать ее болгаркой или резаком. Отмечается вырезаемый круг прикладыванием нашего корпуса к листу железу и обводом мела.

Перегородка должна будет иметь отверстие в центре, для прохода вала от червяка к роликам. Ее задача недопущение попадания пеллет и отсева на червячный редуктор. В этом же месте делается люк для выгрузки готовых пеллет.

Изготовление матрицы

Матрицу можно сделать из листового металла толщиной от 4 см. Для этого нужно сначала вырезать резаком примерный диаметр круга из листового металла. Затем этот металл нужно обработать на токарном станке, чтобы она плотно заходила в посадочное отверстие.

После подгонки матрицы, в ней нужно насверлить отверстия необходимым диаметром. Можно при покупке железа предусмотреть его на несколько матриц разных диаметров, но последующую делать только после того как будет нормально работать станок. Это позволит в следующей матрице учесть ошибки которые вы допустили при изготовлении первого экземпляра.

Для облегчения процесса сверления можно начертить в компьютере отверстия и по ним уже непосредственно ее сверлить.

Довольно удобный и современный способ изготовления матрицы, это использование станков по металлу с ЧПУ. Нарисовали в программе рисунок, и станок с помощью лазера вырежет вам нужную картинку.

Не забываем – после рассверливания, нужно сделать зенковку матрицы.

Работы на токарном станке:

• На червячный редуктор необходимо надставить вал и соединить его с валом роликов. Нам нужно выточить такой вал. Соединения вала должно быть обязательно через сквозной шплинт, чтобы в работе вал не поднимался с пуансоном. На валу нужно сделать переход от большего диаметра к меньшему. Это делается для того чтобы на данный переход подкладывать шайбочки и регулировать зазор между матрицей и роликами;
• Нужно выточить ролики;
• Вытачиваем пуансон.

Сборка

После вытачивания роликов на них можно нарезать обычной болгаркой полосы. На пуансон одеваются подшипники и затем ролики. Весь узел собирается.

Следующим шагом будет крепление червячного редуктора к корпусу. Все крепления лучше делать на болты и минимум пользоваться сварочным аппаратом.

Вырезаем площадку под электродвигатель, устанавливаем его и соединяем с помощью шкивов с червячным редуктором. Выводим провода и при необходимости подключаем двигатель, делаем кнопку включения выключения станка.

Производим заключительную сборку гранулятора и его пуско наладку.

Топка печи гранулами-пеллетами вручную

Одним из наиболее простых и дешевых форматов использования подобных гранул подразумевает ручное добавление топливо в печь. Для многих людей этот процесс кажется излишне сложным и непонятным, так как с первого раза не удается рассчитать точное количество топлива и время его добавления.

Уже через несколько раз вы сможете понять особенности процесса и с легкостью будете контролировать мощность пламени и «рабочую» температуру горения.

Топить печь пеллетами можно в обычной печи без существенных доработок:

1. Самым простым способом является монтаж специализированной корзины в печь. Она имеет мелкоячеистую структуру, что предупреждает проваливание прогоревших пеллет в зольник. Стоимость подобных изделий крайне демократична, поэтому ее может позволить каждый владелец печи.
2. Если желаете выполнить работу самостоятельно, не покупая дополнительные изделия, то следует вручную уменьшить щели между колосниками. Для этого требуется заново переварить решетку с уменьшением просвета или установить специальную сетку, которая выполняется из утолщенной проволоки.

Использование пеллетной горелки для печи

Модернизация дровяной печи для сжигания пеллет, посредством установки горелочного устройства, оптимально подходит для теплогенераторов, работающих с использованием принципов длительного горения. После установки горелки, удается добиться максимальной теплоотдачи и экономичного расхода гранул.

Перевод печи с дров на пеллеты, выполняется установкой навесной или встраиваемой горелки, соединенной с шнековой передачей и топливным бункером. Конструкция горелочного устройства состоит из нескольких важных элементов:

• Работой автоматической пеллетной горелки, управляет микропроцессорный чип. Контроллер выбирает скорость подачи гранул, при возникновении аварийной ситуации, отключает работу оборудования.
• Транспортная подача – в оборудование для организации подачи пеллет входит: шнековая подача, электродвигатель. Узлы подключаются к контроллеру, регулирующему их работу.
• Система розжига и контроля пламени. Розжиг выполняется, как только запускается система. При затухании пламени, в автоматическом режиме осуществляется повторный розжиг гранул.

Дровяная печь длительного горения, переведенная на пеллеты, отличается экономичностью. При условии доступности прессованных гранул, затраты на отопление сокращаются на 30-40%.

Горелка имеет съемную конструкцию. Отопительная печь длительного горения, работающая на пеллетах и дровах, переоборудуется с одного типа топлива на другой, в течение 10-15 минут. Для модификации, нет необходимости в квалифицированной помощи. Достаточно снять горелку и установить дверцу топки обратно.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

• Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

Принципиальная схема шнекового экструдера (гранулятора)

Устройство основного узла гранулятора с плоской матрицей

Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

Стоимость традиционных энергоносителей повышается, и все чаще владельцы частных домов решают использовать для отопления различные виды биомассы. Один из таких видов топлива — пеллетное. Оно представляет собой прессованные гранулы, а в качестве материалов можно использовать мелкие древесные опилки, торф, солому и т.д. Так как производство этого вида топлива в странах СНГ развито слабо, многие люди решают делать пеллеты своими руками.

Как определить качество топливных гранул

Стоимость сырья зависит от качества, класса пеллет, средние цены гранул из сосны стартуют от 90$ (6000 р) за тонну, а торфяное топливо оценивается от 83$ (5500 р) за тонну. Стоимость пеллет для отопления зависит от конкретного региона, поставщика, но в целом разброс не превышает 500 р за тонну.

Качество гранул определяет эффективность работы системы отопления. Определиться с показателями топливного сырья можно визуально.

На что обратить внимание:

1. Пыль. Если в мешке или пакете много пыли, это говорит о некачественной продукции.
2. Ровность поверхности гранул без трещин и вздутий указывает на соблюдение технологии обработки и подготовки продукции.
3. Цвет. Он должен быть ровным без очагов осветления, потемнения. Если оттенок гранул серый, то они уже давно лежат и качество будет низким.
4. Длина гранул. Европейский стандарт, которого придерживаются изготовители – 25 мм. Но топливные элементы могут быть длиннее или немного меньше, на общую эффективность горения размер не влияет.
5. Запах. Топливо хорошего качества должно иметь сладковатый аромат – он появляется в процессе обработки, сушки. Если есть запах гнили, жженого продукта, резкой химии – процесс изготовления нарушен, от гранул лучше отказаться.

Где используются пеллеты, какие лучше и как хранить

Большая область применения пеллет — бытовая теплоэнергетика. Благодаря высоким энергетическим свойствам они могут сжигаться в любых твердотопливных котлах.

Западная и отечественная промышленность специально под этот вид топлива разработала котлы длительного горения с полной автоматизацией теплотехнических процессов выработки тепловой энергии на нужды отопления и ГВС.

Поэтому топливные гранулы не имеют большого количества минпримесей, а также, при производстве, следят за тем, чтобы в них отсутствовали металлические включения.

Пеллеты можно различать по качеству исходя из их цвета, на который влияет сырьевые отходы:

1. Черного цвета получаются при большом содержании коры, гнили несоблюдением технологии.
2. Серые гранулы выходят из неокоренного дерева.
3. Светлые, получаются из хорошей древесины. Они обладают наибольшей теплоотдачей, не в такой степени разламывается, и имеют более высокую цену, чем первые два варианта гранул.

Пеллеты следует сохранять в сухих, вентилируемых помещениях. Температура внутреннего воздуха не имеет значение. Самое главное чтобы мешки с гранулами не соприкасались с грунтом либо бетоном. Наилучшее расположение — на деревянных поддонах.

Из чего и как делают пеллеты

Привлекательность топливных гранул как топлива для домашних котлов вызвана в первую очередь удобством использования. Пеллетные котлы отличаются высокой степенью автоматизации и требуют к себе внимания гораздо реже, чем обычные твердотопливные. Что же касается теплотворной способности, то у сухих дров (15% влажности) и пеллетов (8%) она отличается на 20—25%, притом что последние занимают гораздо меньший объем.

В промышленном производстве пеллеты обычно изготавливают из таких видов сырья:

• любые отходы древесины, в том числе опилки и щепа;
• солома зерновых культур;
• отходы переработки семян подсолнечника и гречихи (шелуха).

Технология промышленного производства древесных пеллетов состоит из 5 основных операций:

1. Дробление и измельчение. Отходы доводят до частиц одного размера с помощью промышленных дробилок.
2. Высушивание до влажности не выше 10%. Существует несколько видов сушилок, но их объединяет одно обстоятельство: для испарения влаги из дерева нужно затратить тепловую энергию.
3. Обработка сырья паром для лучшей формовки гранул. Влажность при этом увеличивается незначительно.
4. Прессование опилок в пеллеты на специальном прессе – грануляторе под давлением порядка 300 Бар.
5. Остывание и упаковка готовой продукции.

В заводских условиях, где необходимо оборудование с высокой производительностью, чаще всего применяется пресс для пеллет с цилиндрической матрицей. Она представляет собой перфорированное кольцо из толстого листового металла, по внутренней поверхности которого ходит несколько катков. Сырье подается к ним с помощью шнека, после чего опилки вдавливаются катками в отверстия матрицы. Выходящие с наружной стороны «колбаски» обрезаются в размер специальным ножом.

Есть и плоский тип матриц, используемых в грануляторах для пеллет меньшей производительности. Это лист металла толщиной не менее 20 мм круглой формы с множеством отверстий. В таком прессе для опилок катки находятся сверху и продавливают сквозь отверстия матрицы сырье, поступающее из бункера. Такие станки могут иметь небольшие размеры, а потому хорошо подходят для изготовления пеллет в домашних условиях своими руками.

Что такое пеллеты и каких видов они бывают

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

• Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
• Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
• Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Принцип работы гранулятора

Изготовление гранул процесс, применяемый на многих производствах, в частности, для переработки полимеров. В крупном производстве используется экструдер, позволяющий создавать из полимеров, например, трубы. При помощи такого устройства изготовление гранул получается автоматизированным и достаточно легким. Однако, в связи с дороговизной этого аппарата, многие предпочитают построить его самостоятельно. Принцип работы гранулятора, изготовленного своими руками, мало чем отличается от заводской версии – специальные ролики продавливают измельченное сырье через отверстия матрицы.

Гранулятор состоит из следующих элементов:

• Опора и корпус;
• Матрица с конусовидными отверстиями;
• Зубчатые ролики или шнек;
• Жестяные листы;
• Резервуар для сырья;
• Электродвигатель;
• Редуктор;
• Вал.

Перед тем как начать эксплуатацию гранулятора, стоит ознакомиться с принципом его работы, изучив инструкцию

Матрицу, ролики и шнек удобнее всего покупать отдельно, так как для их изготовления, как правило, требуются специальные станки и навыки обращения с таковыми. Продаются эти элементы по невысокой цене. В том числе, можно воспользоваться досками объявлений.

Запуск и уход за котлом

Сравнение затрат на отопление

Запуск

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Понаблюдайте за работой котла

Уход

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

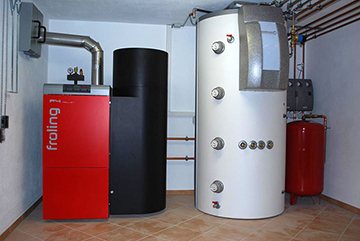

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Удачной работы!

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Что такое пеллеты и их основные достоинства

Пеллеты своими руками

Пеллетами называются спрессованные мини-брикеты (гранулы) цилиндрической формы диаметром от 4 до 8 ÷ 10 мм, длиной, как правило от 15 до 50 мм. Сырьем для их производства могут быть самые различные материалы.

• Чаще всего для гранулирования используются отходы деревообрабатывающих предприятий — опилки или мелкая стружка. Подобные пеллеты являются самыми качественными;
• В переработку пускают и отходы лесозаготовки и первичной обработки древесины — кору, ветки и даже высушенные листву или хвою;
• Активно используют в качестве сырья отходы агропромышленных технологий — солому, подсолнечную лузгу, жмых, зерноотходы, остающиеся после мукомольных линий или производства круп;
• Делают пеллеты из торфа — в таком виде этот тип топлива даст максимальную энергоотдачу;
• На крупных птицеводческих комплексах нередко устанавливают линии по производству пеллет их куриного помета — решаются проблемы и утилизации, и безотходности производства;
• Современные технологии переработки позволяют применять для производства пеллет даже отсортированные твёрдые бытовые отходы.

Безусловно, пеллеты, изготовленные из различных материалов, серьезно различаются качеством и своей потенциальной энергоотдачей. Принято различать три основных типа подобного гранулированного топлива:

• Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
• Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
• Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м³, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сырья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Как рассчитать мощность котла

Чтобы установить требуемую мощность котла, нужно знать размеры помещения, которое им будет обслуживаться, степень утеплённости дома и погодные особенности района.

Сложный теплотехнический расчёт можно заказать специалистам, а можно самостоятельно сделать примерные расчёты.

Для этого понадобится знать площадь дома.

• Для тёплых регионов берётся 0,8 кВт мощности на 10 м2.
• В средней полосе – 1,2–1,4 кВт на 10 м2.
• А в районах с морозными зимами – 1,5 – 2 кВт.

Если дом плохо утеплён, добавляют от 20 до 40 % мощности.

Например, для дома в 90 м2 принято устанавливать котёл мощностью 9 кВт, но если жильё расположено в северном районе, лучше выбрать котёл 13 – 18 кВт (90 х 1,5 или 90 х 2).
