Байпас в системе отопления: что это такое и нужен ли вообще?

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Восстановление старых отопительных систем

Для восстановления функциональности старой отопительной системы потребуются следующие элементы:

• Циркуляционный насос;
• Байпас;
• Пара шаровых кранов или обратный клапан.

Технология монтажа конструкции довольно проста. Параллельно трубе устанавливается байпас, к нему крепится циркуляционный насос, с обеих сторон которого располагаются оба крана. Наличие кранов не влияет на интенсивность прохождения теплоносителя через трубопровод, но при возникновении неполадок эти элементы придется полностью менять.

Вместо кранов можно установить обратный клапан, который позволяет системе работать в полностью автономном режиме. Недостатком такого клапана является подверженность воздействию низкокачественного теплоносителя – шаровые краны в этом плане выглядят гораздо более надежными. Для защиты элементов системы от загрязненной воды лучше всего воспользоваться специальным насосом, очищающий теплоноситель от различных примесей.

Заключение

Байпас в системе отопления – это довольно полезное устройство, позволяющее оптимизировать работу системы и снизить затраты на электроэнергию. Несмотря на простоту конструкции, байпас выполняет ряд полезных задач, поэтому его стоит устанавливать при первой же возможности.

https://youtube.com/watch?v=WBFqxw11N04

Почему устанавливают байпас

Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.

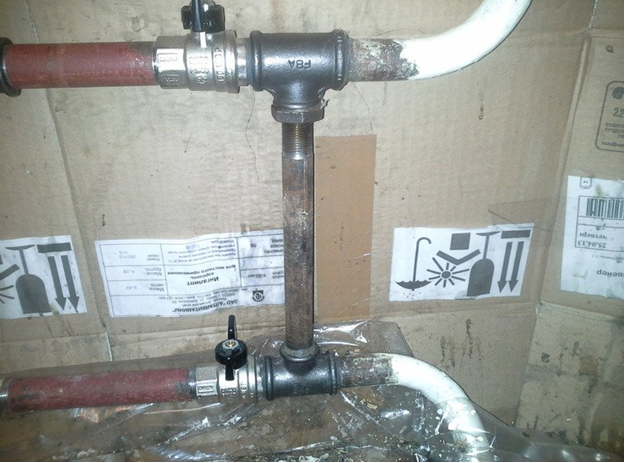

Что такое перемычка на батареи и для чего она нужна

Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее. Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Установка байпаса

Для установки байпаса необходимо пользоваться услугами специалистов, которые сделают монтаж и проверят систему на брак, дефекты и протекания. Устанавливать байпас нужно близко к радиатору, но как можно дальше от стояка. Если возникнет необходимость, то на байпас можно установить дополнительный кран, который обеспечит полноценную циркуляцию отопительных систем при помощи радиатора, а не байпаса.

Кроме всех полезных функций, байпас будет своеобразным терморегулятором, благодаря возможности регулировать уровень горячей воды. Монтаж приборов происходит в направлении теплоносителя. Сначала устанавливается фильтр, затем обратный клапан и в конце циркуляционный насос.

Выбирая байпас для системы отопления, не следует на нем экономить и выбирать китайские. Для того чтобы выбрать качественный и надежный байпас, нужно чтобы:

• товар имел все необходимые сертификаты;
• владелец предоставил копии гигиеничного и сертификата соответствия с печатью;
• швы в месте сварки должны быть без пор;
• соединения с резьбой должны свободно откручиваться.

В месте отопительной системы, где диаметр сужается и уменьшается скорость потока, можно использовать лишь шаровые вентили. Их конструкция состоит из корпуса и металлического шара с отверстием определенного диаметра. Благодаря такой конструкции вентиля не будет уменьшаться просвета во время его открытия. Если шаровые вентили приходят в негодность, то ремонту они не подлежат их можно только менять.

Если шаровые вентили не используются на протяжении длительного времени, то они могут прикипеть. Для того чтобы избежать подобной ситуации их нужно периодически проворачивать.

Что такое перемычка на батареи и для чего она нужна

Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее. Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Один из отзывов моего читателя на данную тему

Собрано все правильно, и если мастеру не лень было 20 раз опресовывать, то это его личное дело. Возможно накопилось много фитингов под рукой. Я бы то же не стал терять время на опрессовку и собрал бы на паре кранов и паре американок в жесткой сборке. Но человек старался и получилась просто космическая конструкция. Если все обжато правильно то будет работать. К сожалению для этой схемы подключения нужны пресс клещи, что не у каждого есть и главное нужен опыт, иначе все потечет. А так лично меня впечатлило! К сожалению, для подражания такая схема по времени долго делается, да и дороговато получается. На стройке или халтуре еще дадут по башке за растрату материалов и время на сборку. А так все правильно и наглядный пример, как можно, если есть время и куча материалов, собрать от души. Ставлю 5 за оригинал сборку и натягиваю троечку за время сборки и большой расход материалов как по деньгам так и по количеству. Автору большое спасибо.

/Андрей/

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу. Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Как правильно сделать установку своими руками

Из материалов потребуется:

• сгон 1+14″ 200 мм в сборе с муфтой и контргайкой — 1 шт.;
• резьбовые отводы 34″ — 2 шт.;
• шаровой кран 34″ — 2 шт.;
• грязевик 34″ — 1 шт.;
• уголки 34″ — 2 шт.;
• циркуляционный насос 34″— 1 шт.;
• шаровой кран 1+14″ — 1 шт.;

Процесс монтажа:

1. Собрать обвязку ЦН (насос, уголки, краны, грязевик, резьбовые отводы).
2. Разрезать сгон на две половинки примерно в середине центрального участка (без резьбы).
3. Обе половинки подсоединить к крану 1+14″.
4. Разметить и выполнить отверстия на половинках сгона под отводы 34″ к ЦН.
5. Разобрать собранную обвязку ЦН.
6. Приварить отводы 34″ к половинкам сгона.
7. Окончательно собрать обвязку ЦН с герметизацией резьбовых соединений.
8. Регулировкой муфты сгона выставить расстояние, достаточное для установки ЦН с прокладками (сам насос не устанавливать). Запаковать муфту и законтрить контргайкой.
9. Вырезать из трубы обратки участок (для приварки байпаса).
10. Приварить собранный обвод к участку трубы обратки.
11. Установить ЦН.

Нужен обратный ли клапан

Клапан нужен при монтаже шунтирующей перемычки с ЦН в гравитационной системе отопления для автоматического запуска естественной циркуляции при выключении ЦН.

Схема установки перемычки в систему

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Байпас в обвязке радиатора отопления

При установке перемыкающего узла соблюдают следующие основные правила:

• Перемычку располагают как можно ближе входным радиаторным штуцерам – это способствует более эффективному нагреву теплообменников в результате прохождения через них больших объемов теплоносителя.
• На входе и выходе батарей необходимо разместить запорные шаровые краны, позволяющие отключить их от сети для профилактических и ремонтных работ без слива теплоносителя и прекращения обогрева.
• При использовании для обогревания индивидуальных жилых домов трубопроводов из современных материалов – металлопластика или полипропилена, лучше установить в обводной байпас регулирующий вентиль. С его помощью можно уменьшить поток, проходящий через перемычку, а также отрегулировать температуру нагрева всех радиаторов в магистрали за счет изменения сечения ее проходного канала.

Рис. 8 Примеры установки регулирующего вентиля между байпасом

Для чего требуется байпас на радиаторе

Как отмечалось ранее, использование байпаса с радиаторами отопления эффективно только в однотрубных схемах, деталь позволяет добиться более равномерного нагрева всех теплообменных агрегатов. Также присутствие байпаса позволяет подавать воду на последующие теплообменные приборы при выходе из строя или отключении одного из них.

С помощью установленного в перемычку крана можно отрегулировать вручную систему таким образом, чтобы все радиаторы равномерно нагревались. Для этого сечение перемыкающего байпаса к ближайшим к котлу теплообменникам увеличивают, а у самых отдаленных радиаторов уменьшают, управляя таким образом проходящим через батареи потоком.

Рис. 9 Обвязка радиатора полипропиленовой и металлопластиковой трубой

Самостоятельный монтаж байпаса в радиаторной обвязке

Перед тем, как установить байпас, можно рассмотреть заводские образцы – промышленностью выпускаются готовые изделия для радиаторных теплообменников, в которых расстояние между соединительными входными штуцерами соответствует стандартному осевому размеру от верхней и нижней точек подключения радиаторов.

Задача, как сделать байпас на систему отопления, имеет разные решения в зависимости от материала используемых труб. Обычно самостоятельный монтаж данного элемента не вызывает особых трудностей у любого хозяина (за исключением полипропиленовых труб), имеющего минимальные сантехнические навыки и необходимый инструмент (нужно один или два разводных ключа).

На рис.8 показана установка байпаса в водопроводную линию из полипропилена, который подключен к стояку 1 через переходные муфты 2. Байпас 6 подключается через тройник 4, соединенный с магистралью участками труб 3 и 5. К терморегулятору 10, соединенному с радиатором 8 посредством американки 9, трубный отрезок из полипропилена подключается при помощи фитингового переходника с металла на полипропилен 7, аналогичным образом происходит соединение линии с перекрывающим вентилем 11.

В данной схеме все трубы имеют одинаковый наружный размер, поэтому работа такой конструкции неэффективна (внутреннее канальное сечение патрубка-байпаса в однотрубной подводке должно быть меньше), для ее нормальной работы необходима врезка регулирующего вентиля в участок 6, уменьшающая проходное канальное отверстие.

Аналогичным образом монтируют  перемычку-байпас на батарее при использовании металлопластика, наиболее быстро конструкцию можно собрать, используя компрессионные фитинги (рис.8).

Следует отметить, что в схеме на рис. 8 трубные отрезки 5 не обязательны, тройник можно присоединить непосредственно к шаровому крану и терморегулятору, удлинив участок 3.

Если в обогреве для подводки воды используют металлические трубы, перемычку-байпас можно разместить непосредственно вблизи кранов на входных и выходных батарейных штуцерах, подключив к ним два тройника. Диаметр перемычки-байпаса несложно сделать меньше главной магистрали перемыкающей трубой малого сечения, запорный вентиль при этом ставить в перемычку не обязательно.

Рис. 10 Параллельная байбасная ветвь в цепи циркуляционного насоса
